DCN VSF介绍与实践

DCNVSF介绍与实践DCN VSF（Virtual Switch Framework）是一种网络虚拟交换技术，它以软件为基础，在硬件之上实现了虚拟的网络交换功能。

DCN VSF技术通过将多台网络交换机虚拟化为一个逻辑设备，提供了高可用性、灵活性和可扩展性的网络解决方案。

DCNVSF技术的基本原理是通过集成多个物理交换机设备（称为成员交换机），创建一个虚拟的、逻辑上一致的网络设备，称为VSF系统。

在VSF系统中，成员交换机的数据平面和控制平面功能被集成到一起，形成一个统一的、分布式的交换平面。

在DCNVSF中，通过成员交换机之间的链路聚合技术（如LACP），可以实现高带宽和冗余备份。

所有成员交换机在VSF系统中共享相同的管理、配置和统计信息，使用同一套配置文件进行对等互联。

这样，VSF系统中的成员交换机可以通过相互通信和互操作的方式来实现冗余备份和负载均衡，提高网络的可用性和性能。

VSF系统中的所有成员交换机都对外提供单一的管理IP地址和单一的MAC地址，从而简化了网络管理和维护的工作。

此外，VSF系统还支持一致性的软件和硬件功能，并且具有线速的数据交换速度和低延迟。

1.高可用性：VSF系统可以通过成员交换机之间的冗余备份和负载均衡来提供高可靠性和可用性。

当一些成员交换机发生故障时，其他成员交换机可以接管其工作，实现无缝的网络切换，从而最大程度地减少网络中断和数据丢失。

2.灵活性：VSF系统的架构灵活可扩展，可以根据实际需要随时增加或减少成员交换机。

此外，VSF系统还支持动态管理和配置，可以方便地进行网络扩容和改造。

3.高性能：由于VSF系统将多个物理交换机设备集成为一个逻辑设备，其数据处理能力和吞吐量能够得到显著提升。

通过使用硬件加速等技术，VSF系统可以实现线速的数据交换和低延迟的网络传输。

在实际应用中，使用DCNVSF技术可以帮助企业搭建高可用性的网络架构。

通过将多个成员交换机虚拟化为一个逻辑设备，可以实现网络的冗余备份和负载均衡，提高了网络的可靠性和可用性。

DCN网络DCN网络，即Data Center Network，是指数据中心网络，是连接数据中心内部各种计算资源的网络系统。

在数据中心中，数据处理、存储、传输等计算资源都集中在一起，需要通过高效的网络结构进行连接和管理。

DCN网络在实现数据中心的高性能、高可靠性和高可用性方面发挥着重要作用。

DCN网络的特点1. 高带宽DCN网络需要具有高带宽的特点，以满足数据中心内部大量数据传输的需求。

高带宽可以保障数据传输的速度和稳定性，提升整个数据中心的运行效率。

2. 低时延数据中心内部的计算资源需要及时相互通信和协作，因此DCN网络需要具有低时延的特点。

低时延可以保证数据和指令的快速传输，提高数据中心的响应速度。

3. 高可靠性数据中心中的各种计算资源之间的通信必须保证稳定和可靠，因此DCN网络需要具有高可靠性。

高可靠性可以减少网络故障对数据中心造成的影响，提高整个系统的稳定性。

4. 灵活性随着数据中心内部计算资源的不断增加和变化，DCN网络需要具有灵活性，能够根据需求对网络结构进行调整和优化。

灵活性可以提升网络的适应性和扩展性，保证数据中心的持续发展。

DCN网络的架构DCN网络的架构通常包括三层：核心层、聚合层和接入层。

1. 核心层核心层是DCN网络的顶层，负责承载数据中心内部的大量数据传输。

核心层需要具有高带宽、低时延和高可靠性的特点，以保证整个数据中心的正常运行。

2. 聚合层聚合层是核心层和接入层之间的连接层，负责数据的汇聚和分发。

聚合层需要具有较高的带宽和灵活的网络结构，以支持数据中心内部计算资源之间的通信。

3. 接入层接入层是DCN网络的底层，负责连接数据中心内部的计算资源。

接入层需要具有高带宽和低时延的特点，以满足计算资源之间快速通信的需求。

DCN网络的应用DCN网络在云计算、大数据分析、人工智能等领域都有广泛的应用。

通过构建高性能、高可靠性的DCN网络，可以提升数据中心内部各种计算资源之间的通信效率，加快数据处理和传输的速度，进而提升整个系统的性能和可靠性。

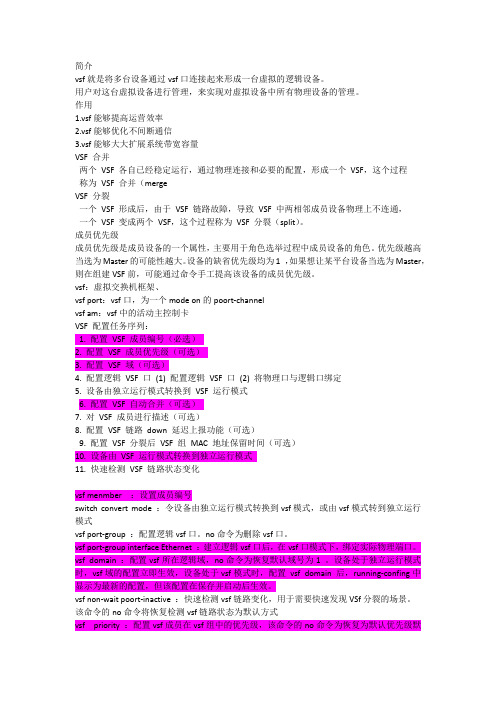

简介vsf就是将多台设备通过vsf口连接起来形成一台虚拟的逻辑设备。

用户对这台虚拟设备进行管理，来实现对虚拟设备中所有物理设备的管理。

作用1.vsf能够提高运营效率2.vsf能够优化不间断通信3.vsf能够大大扩展系统带宽容量VSF 合并两个VSF 各自已经稳定运行，通过物理连接和必要的配置，形成一个VSF，这个过程称为VSF 合并（mergeVSF 分裂一个VSF 形成后，由于VSF 链路故障，导致VSF 中两相邻成员设备物理上不连通，一个VSF 变成两个VSF，这个过程称为VSF 分裂（split）。

成员优先级成员优先级是成员设备的一个属性，主要用于角色选举过程中成员设备的角色。

优先级越高当选为Master的可能性越大。

设备的缺省优先级均为1 ，如果想让某平台设备当选为Master，则在组建VSF前，可能通过命令手工提高该设备的成员优先级。

vsf：虚拟交换机框架、vsf port：vsf口，为一个mode on的poort-channelvsf am：vsf中的活动主控制卡VSF 配置任务序列：1. 配置VSF 成员编号（必选）2. 配置VSF 成员优先级（可选）3. 配置VSF 域（可选）4. 配置逻辑VSF 口(1) 配置逻辑VSF 口(2) 将物理口与逻辑口绑定5. 设备由独立运行模式转换到VSF 运行模式6. 配置VSF 自动合并（可选）7. 对VSF 成员进行描述（可选）8. 配置VSF 链路down 延迟上报功能（可选）9. 配置VSF 分裂后VSF 组MAC 地址保留时间（可选）10. 设备由VSF 运行模式转换到独立运行模式11. 快速检测VSF 链路状态变化vsf menmber ：设置成员编号switch convert mode ：令设备由独立运行模式转换到vsf模式，或由vsf模式转到独立运行模式vsf port-group ：配置逻辑vsf口。

no命令为删除vsf口。

新一代万兆数据中心交换机——DCN CS6500近年来，随着SDN技术、云计算、物联网以及移动终端多元应用需求的发展，大数据已经成为新一代互联网应用的核心形态。

在这样的背景下，网络交换机市场迎来了持续性需求增长的市场契机。

作为业界领先的数据通信设备提供商，DCN（神州数码网络有限公司）秉承“技术驱动”理念，到今天已经具备了与国外知名企业同步研发的实力。

据了解，DCN推出的领军产品CS6500系列万兆级数据中心交换机频传佳绩，自下线之日起已在国内运营商、教育、政府、能源等多个行业数据中心方案中承担着主要角色，特别在海外市场，连续入围俄罗斯电信、YANDEX公司网络以及捷克斯洛伐克国家级数据中心项目。

CS6500作为DCN产品集群中的标志性产品，为DCN在高端市场战略打开了新的局面。

在国内主流数据通信设备制造商中，DCN是少数具有自研能力及能够精准把握客户需求的品牌之一。

凭借多年服务于IT市场的经验, DCN早于两年前就开始万兆数据中心交换机产品及应用方案的自主研发，CS6500产品系列就是一个核心代表。

这款产品在性能、可靠性、易用性上目前均处于行业领先地位，是针对大型数据中心高密度万兆服务器接入和园区网万兆汇聚的应用需求而设计的产品。

在性能方面，CS6500是国内市场第一批采用多核CPU的数据中心交换机，CPU的性能将有几倍提升。

CS6500接口十分丰富，在1U高度基础上整机实现了64个万兆端口线速转发，并且除SFP+和QSFP接口外，前16个口还可以配置为FC端口，支持2/4/8G模式，充分满足数据中心大容量无阻塞交换需求特性。

在可靠性方面，CS6500一大特色体现在“智能”化设计上。

它采用热插拔电源方案，风扇前后风道设计，支持前后或后前风向及风速的自动调节，为客户简化设备部署，降低运维成本。

除硬件系统稳定性设计外，CS6500的软件系统支持多份启动文件功，一旦遇启动文件损毁，系统自动切入备份系统启动，所有端口支持线路快速Link down 检测，大大提升设备可靠性，更好的保证数据中心网络不间断运行。

软件定义数据中心网络（SDDCN）的原理与应用软件定义数据中心网络（Software-Defined Data Center Networking，简称SDDCN）是一种基于软件定义网络（Software-Defined Networking，简称SDN）和网络功能虚拟化（Network Function Virtualization，简称NFV）技术的新型网络架构。

它通过将网络控制平面与数据平面进行解耦，使得网络的管理更加灵活、可编程，并且能够随需求进行快速响应和适应。

本文将从SDDCN的原理和应用两个方面，阐述其在现代数据中心中的重要性和优势。

一、SDDCN的原理SDDCN的原理基于SDN和NFV技术，下面将分别介绍。

1. SDN的原理SDN是一种网络架构思想，它将网络的控制平面与数据平面分离，通过集中控制器对网络进行集中管理和编程。

SDN的核心是控制器，它负责接收和处理网络设备（交换机、路由器等）发来的控制信息，并根据各种网络策略对数据包进行处理和转发。

SDN的架构可以使网络的管理和维护变得更加灵活、可编程，并且能够支持更高级的网络功能。

2. NFV的原理NFV是一种将网络功能虚拟化的技术，它将传统的网络设备功能抽象成可以在通用服务器上运行的虚拟网络功能（Virtual NetworkFunction，简称VNF）。

NFV通过在通用服务器上部署虚拟网络功能，可以灵活地提供各种网络服务，并且能够根据需求进行动态调整和扩展。

二、SDDCN的应用SDDCN在现代数据中心中有着广泛的应用，下面将从网络管理、性能优化和安全性等方面介绍其应用。

1. 网络管理SDDCN通过集中控制器对整个数据中心网络进行统一管理，可以提供更加灵活的网络配置和优化。

管理员可以通过集中控制器对网络设备进行集中管理，无需逐个管理每个网络设备。

这样可以大大简化网络管理的复杂度，并且能够快速响应网络配置的变化和需求的变化。

2. 性能优化SDDCN可以对数据中心网络进行灵活调整和优化，以满足不同应用对网络性能的要求。

alphafold2原理《AlphaFold2》人工智能在生物学领域的一次重大突破，它是来自谷歌DeepMind Laboratory（深度实验室）的一种算法，可以利用人工智能对蛋白质的三维结构进行结构预测。

通过人工智能神经网络，可以准确地预测出蛋白质的三维结构，它也可以用于药物设计和其他生物学研究任务，为准确预测蛋白质结构提供新的机遇。

《AlphaFold2》的原理是使用深度卷积神经网络（DCNN）进行蛋白质的结构预测。

通过训练DCNN模型，可以以蛋白质的序列信息作为输入，计算蛋白质的三维结构。

DCNN 会单独使用序列数据来计算蛋白质的三维结构，而不需要使用拍摄得到的 X-ray片，以此来进行结构预测。

构建DCNN模型时，首先要收集大量蛋白质结构数据，这些数据应该来自世界各地的蛋白质结构数据库，使得DCNN模型能够学习各种不同的蛋白质结构。

当DCNN模型收集到足够多的蛋白质结构数据后，就可以开始模型训练，将蛋白质序列转换为蛋白质结构。

DCNN模型负责完成蛋白质结构预测的任务，而AlphaFold2的主要目的是利用DCNN模型提升蛋白质结构预测的准确性。

为了达到这一目的，AlphaFold2使用了一些独特的算法，例如，使用多任务学习技术，使DCNN模型能够从多种不同的数据集中学习，从而更好地理解蛋白质结构。

除此之外，AlphaFold2还使用了一种叫做向传播技术（backpropagation）方法来提高模型的准确性。

自2018年以来，谷歌通过该技术取得了不少成功，最近在全球范围内举行的比赛中，AlphaFold2以惊人的准确率获得了冠军。

它的准确率比传统的结构预测技术高出了将近30%，准确度也比以前最好的系统也高出了将近10%。

谷歌已经开始将AlphaFold2应用到生物学和医学领域，它可以帮助科学家们更加准确地测定蛋白质的结构，从而更好地理解蛋白质聚集和活性，甚至可以帮助科学家们设计新药来治疗疾病。

V S F（虚拟交换框架）技术白皮书-V1.0关键词：VSF、拓扑收集、角色选举、高可靠性、冗余备份摘要：VSF是一种将多台设备虚拟成一台设备来管理和使用的技术。

本文将介绍VSF如何将这些设备进行虚拟化，以及在网络中的主要应用。

缩略语：缩略语英文全称中文全称VSF Virtual Switching Framework 虚拟交换框架目录1. 概述 (1)1.1 简介 (1)1.2 VSF技术优点 (1)2. VSF的技术实现 (2)2.1 基本概念 (2)2.2 组建VSF (3)2.2.1 物理连接 (3)2.2.2 收集拓扑 (4)2.2.3 角色选举 (4)2.3 VSF设备管理 (4)2.3.1 配置同步 (4)2.3.2 成员编号 (4)2.4 VSF维护 (5)2.4.1 设备加入 (5)2.4.2 设备离开 (5)2.4.3 拓扑更新 (5)2.5 成员设备软件自动升级 (5)3. VSF高可靠性 (6)4. VSF报文转发原理 (7)5. DCN实现的技术特色 (8)5.1 通用虚拟化软件架构 (8)5.2 应用成熟的系统结构 (9)5.3 丰富而稳定的功能支持 (9)5.4 1:N冗余保护 (9)5.5 框式交换机成员内的冗余保护 (9)6. 典型组网应用 (9)6.1 使用VSF扩展端口数目 (9)6.2 使用VSF扩展系统处理能力 (9)6.3 使用VSF扩展带宽 (10)6.4 使用VSF简化组网 (10)1. 概述1.1 简介VSF就是将多台设备通过VSF端口连接起来形成一台虚拟的逻辑设备。

用户对这台虚拟设备进行管理，来实现对虚拟设备中所有物理设备的管理。

传统的园区和数据中心网络是使用多层网络拓扑结构设计的，如图1-1所示。

这些网络类型有以下缺点：z网络和服务器复杂，从而导致运营效率低、运营开支高。

z无状态的网络级故障切换会延长应用恢复时间和业务中断时间。

z使用率低下的资源降低了投资回报（ROI），提高了资本开支。
