无支护式深基坑开挖方案
1.场地勘察与分析：进行详细的场地勘察与土质分析，确定土质的类型、含水量、坚固程度等参数，评估基坑开挖的可行性。
2.基坑设计：根据勘察结果和工程需求，设计基坑的形状、尺寸、斜坡、坡度等参数。
并按照规范要求进行基坑的开挖深度确定，避免超过设计要求。
3.基坑开挖：按照设计方案逐层进行基坑开挖，采用机械开挖或人工开挖的方式。
在开挖过程中，根据土质情况进行及时调整和处理，确保基坑的稳定与安全。
4.基坑控制：在基坑开挖的过程中，进行严密的基坑控制，包括立体测量、变形监测等，及时发现并处理基坑变形和沉降等问题，避免对周围建筑物和地下设施造成损害。
5.土质处理与保护：开挖过程中，根据土质情况采取相应的土质处理措施，例如加固或加密土体，确保基坑的稳定。
在基坑内设置合理排水系统，保持基坑内不积水，避免土体液化导致坍塌。
6.施工期综合安全措施：按照相关规范要求制定并执行施工期综合安全措施，包括安全防护、现场管理、作业人员安全培训等，确保施工期间的人员安全与基坑稳定。
7.后期处理与管理：基坑开挖结束后，对基坑进行整理和清理工作，恢复周围环境。
对于基坑周边的地下管线和设施，进行检查和维护。
需要注意的是，无支护式深基坑开挖方案需要根据具体工程条件进行调整和优化，确保施工的稳定与安全。
在设计和施工过程中，应严格遵守
相关规范和要求，提前做好风险评估和安全预防措施，以确保施工的顺利进行。
⽆⽀护⼟⽅开挖的施⼯要点
1、⼟⽅施⼯规划：⼯程定位—现场勘踏、接桩—单位⼯程放线—抄测⼯程⽅格⽹—场地平整
2、⼟⽅开挖施⼯要点：
1) ⼟⽅开挖的⼀般规定：前确定完毕放坡系数、基底标⾼、基底实际开挖长度及宽度后，根据天⽓情况开始进⾏⼟⽅开挖。
2) 软⼟层采⽤多级放坡开挖的基坑，坡间放坡平台宽度不应⼩于1m。
3) 放坡开挖的基坑应在坡顶和坡脚设置排⽔沟，排⽔沟宜设置在距坡脚和坡顶⼤于1m位置，排⽔沟需设置内部防⽔；沟内的明⽔需及时排出。
4) 软⼟地层采⽤单级放坡开挖的基坑开挖深度不宜⼤于4m，多级放坡开挖的基坑开挖深度不宜⼤于7m。
5) 采⽤放坡开挖的基坑开挖前应验算稳定性，多级放坡应同时验算各级放坡和多级放坡的稳定性。
3、三种⼟⽅开挖流程
正铲、反铲挖⼟流程流程
抓铲挖⼟流程
4、放坡：如果基槽深度超过《⼟⽅和爆破⼯程施⼯及验收规范》的规定时，即使⼟质良好且⽆地下⽔，亦需根据挖⼟深度和⼟质情况。
放上⼝线尺⼨为：d=a+2c+2b
式中：c—放坡宽度，b=mh;m—坡度系数；h—基槽开挖深度。
5、⼟⽅施⼯中应考虑弃⼟应及时运出，在基坑槽边缘上侧临时堆⼟、材料或移动施⼯机械时，应与基坑上边缘保持1m以上的距离，以保证坑壁或边坡的稳定。
更多⼟⽅⽀护开挖、⽀护等深基坑施⼯技术，点击'阅读原⽂'，施⼯⼀线总⼯倾囊相授！。
基坑开挖工施工方法基坑开挖是土木工程建设中的一个重要环节，它通常用于建造地下结构如地下室、地下停车场等。
基坑开挖的施工方法应充分考虑地质条件、基坑的规模和深度、开挖方法对周边环境的影响等因素。
下面我将详细介绍几种常用的基坑开挖施工方法。
一、逐步开挖法逐步开挖法是最常用的基坑开挖方法之一，适用于正常地质条件下的基坑开挖。
该方法的施工步骤包括：先进行顶部梁的拆除，然后从两侧逐步开挖基坑，同时进行土方的运输和处理。
在开挖过程中，需要根据挖掘深度进行合理的爆破控制，以确保开挖工作的安全和效率。
逐步开挖法的优点是施工简便，控制较容易，适用范围广。
二、钻爆法钻爆法是一种适用于大型基坑开挖的施工方法，主要用于硬质土和岩石的开挖。
该方法的特点是使用钻探机进行预先钻孔，然后在孔内放置炸药，通过爆破来破坏应力状态，从而实现开挖。
钻爆法的优点是快速高效，特别适用于地质条件困难的情况。
三、开挖支护法开挖支护法是指在基坑开挖过程中，及时采取支护措施，以保证开挖工程的安全和持久。
支护方法可以有多种选择，如围护墙的搭设、钢支撑结构的安装等。
其中，常用的支护结构有钢支撑、预应力锚索、钢板桩等，可以根据实际情况选择适合的支护方式。
开挖支护法的优点是能够有效控制地下水、土体的稳定性，保证基坑开挖工程的安全性和质量。
四、机械开挖法机械开挖法主要是借助挖掘机等机械设备来进行基坑开挖。
该方法适用于大面积、大深度的基坑开挖，可以提高施工效率，减少人力成本。
但是机械开挖需要注意对机械设备的选择和操作，以及对周边环境的影响。
五、下沉式开挖法下沉式开挖法是一种相对较新的基坑开挖方法，主要用于高层建筑的基坑开挖。
该方法的特点是先在地表上建造一个整体的基坑，然后使用临时支撑结构将其下沉到设计深度。
下沉式开挖法的优点是可以减少地面振动和噪声，对周围环境的影响较小。
总之，基坑开挖的施工方法需要根据具体情况选择，考虑地质条件、基坑规模和深度、开挖工期等多种因素。

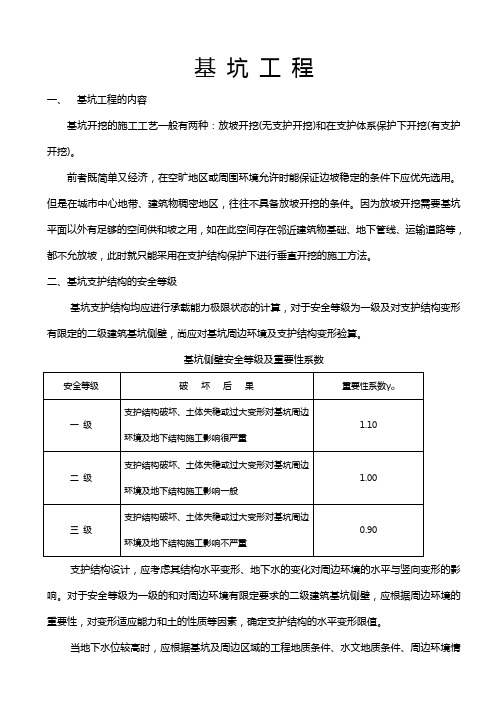

基坑工程一、基坑工程的内容基坑开挖的施工工艺一般有两种：放坡开挖(无支护开挖)和在支护体系保护下开挖(有支护开挖)。
前者既简单又经济，在空旷地区或周围环境允许时能保证边坡稳定的条件下应优先选用。
但是在城市中心地带、建筑物稠密地区，往往不具备放坡开挖的条件。
因为放坡开挖需要基坑平面以外有足够的空间供和坡之用，如在此空间存在邻近建筑物基础、地下管线、运输道路等，都不允放坡，此时就只能采用在支护结构保护下进行垂直开挖的施工方法。
二、基坑支护结构的安全等级基坑支护结构均应进行承载能力极限状态的计算，对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形验算。
基坑侧壁安全等级及重要性系数支护结构设计，应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响。
对于安全等级为一级的和对周边环境有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性，对变形适应能力和土的性质等因素，确定支护结构的水平变形限值。
当地下水位较高时，应根据基坑及周边区域的工程地质条件、水文地质条件、周边环境情况和支护结构形式等因素，确定地下水的控制方法。
当基坑周围有地表水汇流、排泄或地下水管渗漏时，应妥善对基坑采取保护措施。
对于安全等级为一级及对支护结构变形有限定的二级建筑基坑侧壁，应对基坑周边环境及支护结构变形进行验算。
基坑变形的监控值(cm)注：1、符合下列条件情况之一，为一级基坑(1)重要工程或支护结构做主体结构一部分(2)开挖深度大于10m(3)与临近建筑物、重要设施的距离在开挖深度以内的基坑(4)基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑2、三级基坑为开挖深度小于7m、周围环境无特别要求的基坑3、除一级和三级外的基坑属二级基坑4、与周围已有的设施有特殊要求时，尚应符合这些要求三、基坑工程勘察1、岩土勘察基坑工程的岩土勘察一般应提供下列资料(1)场地土层的成因类型、结构特点、土层性质及夹砂情况(2)基坑及围护墙边界附近，场地填土、古河道及地下障碍物等不良地质现象的分布范围与深度，并表明其对基坑的影响(3)场地浅层潜水和坑底深部承压水的埋藏情况、土层的渗流特性及产生管涌、流砂的可能性(4)支护结构设计和施工所需的土、水等2、周围环境勘察(1)基坑周围邻近建(构)筑物状况调查(2)基坑周围地下管线状况调查(3)基坑周围邻近的地下构筑物及设施的调查(4)周围道路状况调查(5)周围的施工条件调查四、支护结构的类型和选型1、支护结构的类型和组成支护结构(包括围护墙和支撑)按其工作机理和围护墙的形式分为下列几种类型。
浅谈深基坑施工技术及控制要点摘要：随着我国社会经济的发展需求和城市建设进程的加快，深基坑工程在建筑工程中占据着举足轻重的地位。
根据深基坑工程的特性，选择好的施工方式，能带来巨大的经济和社会效益，对加快工程进度和保护周围环境能发展重要作用。
本文主要是结合笔者多年的施工经验来浅谈一下对深基坑工程施工工艺、结构类型的选择和施工中的控制要点等方面。
关键词：深基坑工程；支护；结构类型；控制要点一、基坑开挖的施工工艺1.无支护开挖无支护开挖方式既简单又经济，在空旷地区或周围环境允许时能保证边坡稳定的条件下应优先选用。
2.有支护开挖在城市中心地带，建筑物稠密地区，往往不具备放坡开挖的条件。
因为放坡开挖需要基坑平面以外有足够的空间满足放坡要求，如果放坡范围有邻近建（构）筑物基础、地下管线、城市道路等情况，都不允许放坡，此时就只能采用有支护开挖。
工程对支护结构的要求一般有两点：一是创造条件便于基坑土方的开挖。
二是保护周边环境，在建（构）筑物稠密区，这点更重要。
支护结构最重要的其实还是为了接下来的土方开挖，基坑土方如何组织开挖，不但影响工期、造价，而且影响支护结构的安全和变形值，直接影响环境的保护。
所以，对较大的基坑工程，一定要编制较详细的土方工程的专项施工方案，要明确挖土机械，挖土的工况，挖土的顺序，土方外运方法，行车路线等。
二、基坑支护的选择1.深层搅拌水泥土桩墙深层搅拌水泥土桩墙是使用深层搅拌机就地将土和输入的水泥浆强制搅拌，形成的连续搭接的水泥土柱状加固体挡墙。
水泥土加固体的渗透系数≤10-7cm/s，能止水防渗，属重力式挡墙。
利用其本身的重量和刚度挡土、防渗双重作用。
水泥土围护墙截面为格栅形，相邻搭接长宽≥200MM。
墙体宽度b和插入深度hd，当基坑开挖深度h≤5m时，b=（0.6～0.8）hhd=（0.8～1.2）h采用搅拌水泥土挡墙时，基坑深度一般不应超过7M，在此情况下采用较经济。
墙体宽度b以500MM进位，一般有b=2.7m，3.2m，3.7m，4.2m等。
基坑支护工程施工工序基坑支护工程是指在建筑施工过程中为了避免地基坍塌、保护周边环境安全而进行的支护工程。
在基坑支护工程中，施工工序的合理安排和严格执行是确保工程质量和进度的关键。
下面将介绍基坑支护工程施工的几个主要工序：一、勘察与设计首先，基坑支护工程必须进行详细的勘察与设计。
勘察工作主要包括对地质情况、地下水位、周边环境等进行调查，以确定深度、形状和尺寸，为设计提供依据。
设计工作则需要根据勘察结果和工程要求，确定合适的支护结构和参数。
二、施工准备在进行基坑支护工程施工之前，需要进行充分的施工准备工作。
包括搭建施工场地、准备施工设备和材料、组织施工人员等。
同时要对工程现场周边环境进行清理和保护，确保施工安全顺利进行。
三、基坑开挖基坑开挖是基坑支护工程的第一步，也是最关键的一步。
在开挖过程中，要根据设计要求和地质情况采取合适的开挖方式和顺序，防止坍塌事故的发生。
同时要及时清理坑内积水和松软土层，减少对支护结构的不利影响。
四、支护结构施工支护结构的施工是基坑支护工程的重点和难点。
通常采用钢支撑、混凝土墙、挡土墙等结构形式。
在进行支护结构施工时，要确保结构稳固、密实，符合设计要求。
同时要及时检测和修补缺陷，提高结构的承载能力和稳定性。
五、地下水处理在基坑支护工程中，地下水处理是一个重要环节。
通常采取降水、抽水等方式，降低地下水位，减轻土压力，保证基坑施工的安全进行。
在进行地下水处理时，要注意排水管道的设置和排水效果的监测，及时调整处理方案，确保施工工序的顺利进行。
六、回填和整理基坑支护工程完成后，需要进行回填和整理工作。
回填是指将开挖的土方重新填回基坑，平整和夯实，恢复原地形。
整理是指对施工场地和周边环境进行清理和恢复，使其恢复正常使用状态。
总的来说，基坑支护工程施工工序包括勘察与设计、施工准备、基坑开挖、支护结构施工、地下水处理、回填和整理等几个主要工序。
只有严格按照工序要求进行施工，才能保证基坑支护工程的质量和安全，确保工程顺利进行。
基坑开挖支护专项施工方案基坑开挖支护(喷锚支护)专项施工方案文件编号：2020年4月版本号：A修改号：1页次：1.0目录1.工程总体概述1.1 工程概述1.2 工程概况1.3 本方案编制依据2.工程特点和地质状况2.1 工程特点2.2 地质状况3.施工部署3.1 施工思路3.2 施工流程3.3 施工组织机构3.4 施工进度计划4.施工准备4.1 技术准备4.2 现场准备4.3 劳动力准备1.工程总体概述本工程为基坑开挖支护工程，采用喷锚支护技术，施工地点为XX区XX路XX号。
工程总面积为XXX平方米，开挖深度为XX米。
本方案编制的目的是确保基坑开挖支护施工安全、质量、进度和经济合理。
2.工程特点和地质状况2.1 工程特点本工程位于城市中心区域，周边交通密集，施工场地狭小，对施工技术要求较高。
同时，基坑周边存在多栋高层建筑，对施工安全提出了更高的要求。
2.2 地质状况本工程地质属于XX类型，地层较为复杂，存在砂岩、泥岩等多种地质构造。
地下水位较高，对基坑开挖和支护施工增加了难度。
3.施工部署3.1 施工思路本工程采用喷锚支护技术，通过喷射混凝土和钢筋等材料来加固基坑周边的土体。
同时，采用分段开挖、分层支护的方式，确保施工安全、质量和进度。
3.2 施工流程施工流程分为开挖、支护、回填、验收等多个阶段，每个阶段都需要严格按照施工方案进行操作，确保施工质量和安全。
3.3 施工组织机构本工程施工组织机构包括总承包商、分包商、监理单位、施工人员等多个部门。
每个部门都有明确的职责和任务，确保施工顺利进行。
3.4 施工进度计划施工进度计划根据工程实际情况和客户需求制定，每个阶段都有明确的时间节点和任务，确保工程按时完成。
4.施工准备4.1 技术准备施工所需的技术设备包括钻机、喷射机、混凝土泵等，需要提前进行检修和保养，确保设备状态良好。
4.2 现场准备现场准备包括场地清理、材料储备、安全设施等多个方面。
需要提前进行现场勘察和规划，确保施工顺利进行。
基坑开挖施工工艺基坑开挖是指在建筑、交通、水利等工程施工过程中，需要对地下土层进行开挖，以便进行后续的建设工作。
在进行基坑开挖施工时，必须合理选择开挖工艺，确保工程的安全和质量。
本文将介绍基坑开挖施工的一般工艺，并分析其中的关键步骤。
一、场地准备在进行基坑开挖施工之前，首先需要进行场地准备工作。
这包括清除场地上的障碍物，如树木、电线杆等。
同时，还需要划定基坑开挖的范围，确保施工的精确度和安全性。
二、土方开挖1. 预制基坑工艺预制基坑工艺是一种常用的快速开挖方法。
它通常适用于较小规模的基坑，如地下室、排水沟等。
首先，在场地边缘挖掘沟槽，并安装支护结构，如钢板桩、预制板等。
然后，利用挖掘机进行土方开挖，按照设计要求逐层进行。
在挖掘的同时，需要及时进行土方支护，以确保开挖的稳定性和安全性。
2. 开挖顺序及支护工艺在进行土方开挖时，还需要注意合理的开挖顺序和支护工艺。
一般来说，可以采用先挖边坡再挖土坑的顺序进行开挖。
即先挖开基坑周边的边坡，然后再逐层挖掘土坑。
在进行边坡挖掘时，需要按照设计要求进行边坡坡度的斜坡处理或者采用边坡支护结构，如锚杆、喷射混凝土等。
在进行土坑开挖时，需要及时进行土方支护，可以采用预制板、钢板桩等结构进行支护。
三、基坑排水在进行基坑开挖施工时，由于地下水位的存在，需要进行基坑排水处理。
基坑排水的主要目的是降低基坑内的地下水位，以确保施工的安全和质量。
常用的排水方法包括井点降水法、管道降水法和槽槽降水法等。
根据实际情况选择合适的排水方法，并配合相应的降水设备，如抽水机、水泵等。
四、基坑边界处理在基坑开挖完毕后，需要对基坑的边界进行处理，以确保基坑的稳定性和安全性。
一般来说，可以采用喷射混凝土等工艺进行边界的处理。
喷射混凝土是通过特殊设备将混凝土材料以高速喷射到基坑边界，形成一层坚硬的保护层，以提高基坑的稳定性和抗冲击能力。
五、总结基坑开挖是工程施工中重要的一步，合理选择施工工艺对工程的安全和质量至关重要。
基坑开挖的几种施工方法及注意事项有支护的深基坑开挖，往往因为平面尺寸或开挖修整中需设支护等限制，不能像一般放坡基坑那样，能较多地采用大型挖掘设备，而是必须根据具体情况采取多种方法综合开挖。
下面介绍几种开挖的方法。
一般当沉积岩稳定且渗水量不大，而坑壁能止水，坑底渗水量小于1米3/小时/米2时，可采取排水开挖，否则宜采用不排水开挖，开挖方法的最合适可参考表1.3.3。
一、人工开挖人工开挖虽然方法原始，劳动强度大。
但基坑开挖中还是常常莱用此法比较现实可靠。
即使采用大型机械开挖也还往往要以人工开挖作为辅助。
人工开挖关键是解决好出碴提升和坑内排水问题。
较常采用的碴斗升降是以吊车或坑顶立架拖拉机卷扬机提升，也有采用斜放轮缘出碴的，见图1.3。
10所示。
如天津钢厂第二炼钢车间细15.5来的旋流沉淀池、深11米的泵站和太原钢铁公司第三炼钢车间深16.6米的连铸玩都是采用人工修筑开挖，吊车提缝斗出土的，每天出土约1.10米3，平均每人约出土5米3。
另外，对于较硬的砂砾石等可先用压力0.3～0.4MPa的压力水将其冲松，然后再装斗运出，对于风化岩石等可先用风镐松动，人工装斗运出;对于孤石可在坑内放小炮碎块运出，装药量应在0.2公斤以内，并在其上面挂草袋等，以免沉箱损坏抗壁支护如是沉井施工，炮眼应与刃脚斜面平行，禁止将炸药放在孤石爆炸物面临空爆炸。
二、机械开挖有支护基坑的机械开挖常采用抓斗，对于大型基坑也可采用.正反铲，并铺以推土机等。
1.用抓斗-挖土抓斗的形式，重量与容量的砂质关系应根据土质而定，它的形式有∶（1）不带掘齿的双瓣抓斗，宜用于松散砂士。
（2）带掘齿的双瓣抓斗。
宜用于胶结较紧密的上层。
（3）四瓣抓斗适用于挖掘卵石对于同样容量的抓斗，用于较结实的土层应选取重量较大的。
斗中央开合用的平衡锤必须有足够重量，使其伸缩操作灵活。
抓斗尺寸应根据提升能力和开挖基坑大小的确定。
抓斗一般以吊机（见图1.3.1所示）或双筒卷扬机操作。
11一l基坑无支护丌挖施工工艺。
本工艺适用于涵洞基础无支护开挖坑槽的施工作业，常在下列条件下采用：1．涵洞基础在干涸无水河滩、河沟中．或经改河或筑堤能引截河水绕行；2．涵洞位置的地下水位低于基底．或渗透量小．不影响基础施工期间坑壁的稳定；3．涵洞基坑开挖时不影响邻近建筑物的安全。
ll一1—2作业内容1．人力开挖土方人力提升法：跳板或扒杆安装．人工挖装、吊运．双轮车运至坑口外20m，修整边坡及坑底面。
2．人力挖土卷扬机提升法：人工挖装．机械吊运，双轮车运至坑口外20m，修整边坡及坑底面。
3．机械挖土法：运至坑外20m．包括近坑底标高0.5m以内的土方以人工挖运，坑壁及坑底修整。
4．机械钻眼开挖石方卷扬机提升法：钻眼、爆破、装石、清理、机械吊运，双轮车运至坑口外20m．整理坑擘及坑底面。
ll—l一3质量标准及检验方法明挖基坑质量标准及检验方法见表11—1．1。
11一l一4施工机械及工艺装备1．人力开挖机具设备：铁镐、铁锹、风钻、电钻、钢钎、坡度尺、线绳、梯子、测量仪器、手推车、扒杆。
2．机械施工设备：卷扬机、手持内燃凿岩机、挖掘机、推土机、清水泵。
11一l一5 施工准备一、技术准备1．基坑开挖前应按地质、水文资料．环保要求．结合现场情况，确定开挖范围、开挖坡度、弃土位置和防、排水措施。
熟悉施工图纸．编制涵洞基坑开挖施工方案，进行施工工艺设计。
2．设置基坑中心线、方向和高程的测量控制桩．测量放线．用木桩挂线或白灰线标示开挖范围。
3．对施工作业人员进行技术交底。
4．填写涵洞单位工程(涵洞不超过10个为一个单位工程)施工现场质量管理检查记录(表11—1_2)，二、材料准备机械开挖的油料准备。
三、作业条件1．基坑开挖前直详细调查施工区域内的地下、地上构筑物。
对位于基坑内的管线和相距较近的地上、地下构筑物进行拆迁或加固处理。
2．机械设备和劳动力能满足开工需要。
3．工地布置、弃渣场准备工作就绪。
4．开工报告审批手续完备。
5．基坑开挖的安全质量措施齐备。
6．推土机、挖掘机司饥持证上岗。
7．夜间施工，施工场地直安装照明设施．危险地段应设置明显警示标志。
四、相关工程涵洞基础开挖宜在地基处理和路堤填筑完成后施工。
路基填筑时，在涵洞基坑开挖范围留置缺口。
涵洞施工完毕后，对两侧的路堤缺口采用素混凝土和片石混凝土回填。
11一l一6工艺及质量控制流程基坑无支护开挖施工工艺及质量控制流程见图11一1．1。
ll一1—7工艺步序说明一、测量放线1．按照施工图测设涵洞轴线。
施工图标示涵洞位置如与实际不符应办理变更设计手续。
2．基坑尺寸应满足涵洞基础施工需要。
无水土质基坑底面，宜按基础平面尺寸每边放宽不小于50cm。
以便安装基础模板。
适宜垂直开挖且不立模板的基坑，基底尺寸应按基础轮廓确定，可直接利用垂直坑壁做外模施工基础圬工。
二、地表引截排水1.基坑开挖前应先做好地面排水．在基坑顶缘四周应设向外排水坡，并在适当距离设截水沟，且应防止沟水渗入基坑内。
以免影响坑壁稳定。
2.有地面水淹没的基坑，可修筑围堰、改河、改沟、筑坝排开地面水后再开挖基坑。
三、基坑开挖1．无水基坑开挖方法无水基坑开挖方法参见表11—1．3。
图11一1．1 基坑无支护开挖施工工艺及质量控制流程图表lJ一1．3 无水基坑施工开挖方法┏━━━━━━━━━┳━━━━━━━━━┳━━━━━━━━━┳━━━━━━━━┳━━━━━━━━━━┓┃地质及支撑状况┃挖掘方法┃提升方法┃运输方法┃附注┃┣━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━┫┃土质，无支撑┃挖掘机┃挖掘机┃挖掘机直接装车┃挖掘机在坑缘上┃┣━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━┫┃土质．无支撵┃挖掘机┃挖掘机┃挖掘机回旋弃土┃挖掘机在坑缘上┃┣━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━┫┃土质或石质．无撑┃人力开挖、机械钻┃吊车、动臂吊机或┃┃吊升机具设在坑缘或┃┃┃┃摇头扒杆．配带活┃回旋弃土或直接┃┃┃或有撑┃爆开挖┃┃装车┃坑下。
必要时可在坑┃┃┃┃底吊斗┃┃上脚手平台接运┃┣━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━┫┃┃┃用锹向上翻弃(H ┃┃┃┃土质．无撑或有撑┃人力开挖┃<2m)或人工接力┃弃土或装车┃┃┃┃┃上翻┃┃┃┗━━━━━━━━━┻━━━━━━━━━┻━━━━━━━━━┻━━━━━━━━┻━━━━━━━━━━┛表ll—1．1 明挖基坑质量标准及检验方法┏━━━━┳━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━━━━┓┃序号┃检验项目┃质量标准及允许偏差┃检验数量及方法┃┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━┫┃ 1 ┃基坑平面位置、坑底尺寸┃满足施工图和施工工艺要求┃全检。
观察和尺量┃┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━┫┃ 2 ┃基坑开挖方法和支护形式┃符合施：亡图和施工工艺没计┃全检。
观察┃┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━┫┃ 3 ┃基底地质条件和承载力┃符合施工图要求┃全检。
观察或标准冀人、触探检测┃┣━━━━╋━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━┫┃ 4 ┃基坑回填填料．夯实┃符合要求┃全检。
观察┃┣━━━━╋━━━━━━━┳━━━━━━╋━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━━━━┫┃┃基底高程┃土质┃±5Omm ┃┃┃ 5 ┃┃┃┃测量┃┃┃┣━━━━━━╋━━━━━━━━━━━━━━━━┫┃┃┃┃石质┃十5Omm，一200mm ┃┃┗━━━━┻━━━━━━━┻━━━━━━┻━━━━━━━━━━━━━━━━┻━━━━━━━━━━━━━━━━━━┛报请总监理工程师检查。
表11一1．2施工现场质量管理检查记录┏━━━━━━━━━┳━━━━━━━━┳━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━┓┃单位工程名称┃┃开工日期┃┃┣━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃建没单位┃┃项目负责人┃┃┣━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃设计单位┃┃项目负责人┃┃┣━━━━━━━━━╋━━━━━━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃监理单位┃┃总监理工程师┃┃┣━━━━━━━━━╋━┳━━━━━━╋━━━━━━━━━━━━━━━━━╋━━━━━━━━━━┳━┫┃施工单位┃┃项目负责人┃┃项目技术负责人┃┃┣━━━━┳━━━━┻━┻━━━━━━┻━━━━━━━━━━━━━━━━━╋━━━━━━━━━━┻━┫┃序号┃项目┃内容┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃ 1 ┃开工报告┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃n ┃现场质量管理制度┃┃┃。
┃┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃ 3 ┃质量责任制┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃ 4 ┃工程质量检验制度┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃0 ┃施工技术标准┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃ 6 ┃施工图现场核对情况┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃7 ┃地质勘察资料┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃8 ┃交接桩、施工复洲及测量控制网资料┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃9 ┃施工组织没计、施工方案、施工工艺设计和环境保护方案及审批┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃10 ┃主要专业工种操作上岗证书┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃11 ┃施工检测设备及计量器具设置┃┃┣━━━━╋━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━┫┃12 ┃材料、设备管理制度┃┃┣━━━━┻━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━━━━━┫┃检查结论：┃┃总监理工程师┃┃年月日┃┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛2．开挖基坑的时间及力量选择。
基坑宜在枯水或少雨季节开挖。
根据基坑开挖工作量、基坑深度、土质种类及现场施工条件确定开挖主要力量。
使用机械开挖时应配备一定人力．开挖机械无法挖到的部位、修整边坡和清理基底面。
3．基坑及边坡检查开挖过程中应检查基坑平面位置、高程、边坡坡度、排水系统，并随时观测基坑边坡和地面的变化。
4．开挖坡度选择无支护基坑可根据地质、水文和施工条件采用垂直开挖和放坡开挖的方法施工。
(1)基坑垂直开挖对于天然湿度接近最佳含水量、构造均匀．不致发生坍滑、移动、松散或不均匀下沉的基土，基坑可采取垂直开挖方法。
不同土质基坑无支护垂直开挖容许深度可按下式和表11—1·4确定。
黏质土无支护垂直开挖最大深度计算：H max={2c/[k*γ*tg2(45-φ/2)]}-q/γ式中H max—无支护垂直开挖最大深度，mk—安全系数．一般可采用1．25γ—土的容重。
k-~／／111。
q—坑顶边缘均布静荷载．kPaφ—土的内摩擦角c—土的黏聚力．kPa。
┏━━━━━━━━━━━━━━━━━━━━━━━┳━━━━━━━━━━━━━━━┓┃土类┃容许无支护垂直开挖深度(m) ┃┣━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━┫┃密实、中密的砂类土和砾类土(充填物为砂类土) ┃1．00 ┃┣━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━┫┃硬捌、软塑的低液限粉土、『氐液限黏土┃1．25 ┃┣━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━┫┃硬塑、软塑的高液限黏土、高液限黏质土央砂砾土┃1．50 ┃┣━━━━━━━━━━━━━━━━━━━━━━━╋━━━━━━━━━━━━━━━┫┃┃2．00 ┃┃坚硬的高液限黏土┃┃┗━━━━━━━━━━━━━━━━━━━━━━━┻━━━━━━━━━━━━━━━┛在天然土层上挖地基．如深度在5m以内．施工期较短，基坑底处于地下水位以上，土的含水量适宜、土层构造均匀时．则基坑坑壁坡度可参照表1 1—1．5选定。
