东翼1767水平回风联络巷掘进作业规程
- 格式:doc
- 大小:1.83 MB
- 文档页数:24

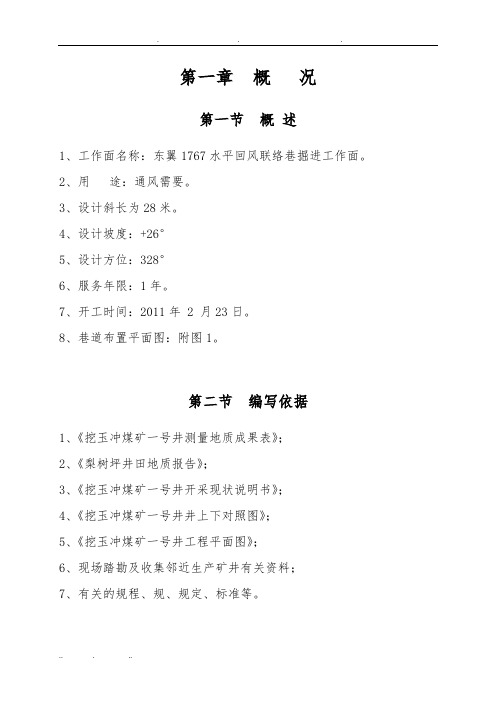

第一章概况
第一节概述
1、工作面名称:东翼1767水平回风联络巷掘进工作面。
2、用途:通风需要。
3、设计斜长为28米。
4、设计坡度:+26°
5、设计方位:328°
6、服务年限:1年。
7、开工时间:2011年 2 月23日。
8、巷道布置平面图:附图1。
第二节编写依据
1、《挖玉冲煤矿一号井测量地质成果表》;
2、《梨树坪井田地质报告》;
3、《挖玉冲煤矿一号井开采现状说明书》;
4、《挖玉冲煤矿一号井井上下对照图》;
5、《挖玉冲煤矿一号井工程平面图》;
6、现场踏勘及收集邻近生产矿井有关资料;
7、有关的规程、规、规定、标准等。
第二章地质情况
第一节开拓区域煤(岩)层赋层特征
一、煤(岩)层特征
1、煤(岩)层产状:煤岩层走向为:80°~100°(向东);260°~280°(向西) 煤岩层倾向150°~180°;倾角15°~28°,平均22°左右。煤层厚度、结构、坚固系数(f);M9煤层厚度为1.80~2.5米,平均厚2米左右,半暗至半亮型,粉末状,较复杂结构,煤层较松软。中上部有1~2层高岭石泥岩夹矸,厚0.01~0.04米,但不稳定。
2、,顶底板岩性及特征分析:① M9煤层顶板为浅灰色、灰色薄层状粉砂质泥岩,泥质粉砂岩与菱铁岩互层,夹泥岩薄层及菱铁质粉砂岩。底板为灰色,浅灰绿色薄层状泥质粉砂岩,粉砂质泥岩与菱铁岩呈薄层状有规律互层。②M9煤层顶底板较为松软,容易出现冒落和底鼓现象,遇水后会膨胀。对此,必须切实加强顶底板管理工作。
3、瓦斯、煤尘特征:①2010年度矿井瓦斯绝对涌出量为 1 .73m3/min,相对瓦斯涌出量14.58 m3/t。②本巷道在开拓过程中,由于沿M9煤层倾斜方向掘进,因此,在掘进和运输过程中会产生一定数量的煤尘。通过相关部门鉴定显示,M9煤尘虽然不易自然发火,但有燃烧爆炸的可能性。对此,在整个掘进过程中,必须搞好综合防尘管理工作,各班都派专人搞好洒水降尘工作。
表1:M9煤层特征情况表
指标参数备注
煤层厚度(最大~最小/平均)/m 1.8~2.5/2.0 M
9
煤层
煤层倾角(最大~最小/平均)/(。)15~28/22 M
9
煤层
煤层硬度f 1.0~1.5 普氏硬度
煤层层理(发育程度)不发育
煤层节理(发育程度)较发育
自然发火期/d 无M
9
煤无自然倾向性绝对瓦斯涌出量(m3/
min)
1.73
相对瓦斯涌出量(m3/t) 14.58
煤尘爆炸指数/﹪35
地温/○C +15○C
表2:M9煤顶底板特征情况表
顶底板名
称
岩石类别硬度厚度岩性
顶板基
本
顶
粉砂质泥岩夹菱铁
岩
4~6 5~8
深灰色至灰黑色,较坚硬,脆性,
不易冒落。
直
接
顶
泥质粉砂岩夹菱铁
岩
3~5 4~6
灰白色,中等坚硬,脆性,容易冒
落。
伪
顶
灰黑色炭质泥岩
0.6~
1
0.05~
0.1
极为松软,随采随落,遇水会膨胀。
底板直
接
底
中层状灰色泥质粉
砂夹凌铁岩包裹体
2~3 08~1.5
中等坚硬,遇水会膨胀,容易产生
底鼓现象。
基
本
底
厚层状灰色粉砂质
泥岩夹菱铁岩
6~8 5~7
较坚硬,有一定的韧性,稳定性较
好,但增大了破坏性的难度。
表3:M9煤层及顶底板综合柱状图
第二节地
质构造
本开拓巷道
在整个掘进过程中预计不会遇到特殊地质构造。
第三节水文地质
本巷道在掘进过程中预计不会遇到水,
第三章巷道布置及支护说明
第一节巷道布置
1、开拓掘进方式:采用上山开拓。
2、巷道布置方式:沿328°方位布置于M9煤顶底板中。
3、开口标高为:+1767米。
4:巷道断面尺寸:净断面:上宽为1.4米,下宽为2.4米,净高为2米,面积为3.8平方米。
5、工程量:设计斜长为28米。
6、坡度:设计坡度为+26°。
7、开口的位置:本巷道设计开口于M9煤层东翼1767水平中运巷中。
8、方位角:本巷道开口的方位角为328°。
第二节支护设计
1、巷道断面选择:巷道断面选择为梯形断面。
2、巷道断面规格:上净宽1.4米,下净宽2.4米,净高为2.0米,净断面积为3.8㎡。
3、巷道的支护形式:巷道的支护形式采用木棚支护,木棚间距为0.3~0.4米,具体间距可视工作面的围岩情况而定,围岩情况较好时可取大值,围岩较差时须取小值。
4、巷道支护断面如下图:
单位:毫米(mm)
5、前探支护说明:掘进工作面迎头必须使用前探支护,前探支护长为2.5米,宽为1.2米。前探支护采用长2.5米;直径40mm的不锈钢管制作而成。前探支护的四角用受力合格的链条固定,链条焊接在钢管上,以免遗失。前探支护的上部用厚50mm的优质木板铺顶。空顶距不得超过0.5米。
