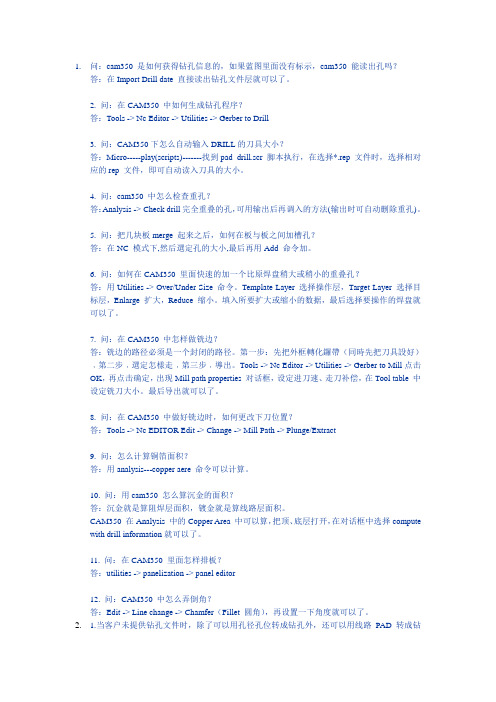

1.问：cam350 是如何获得钻孔信息的，如果蓝图里面没有标示，cam350 能读出孔吗？答：在Import Drill date 直接读出钻孔文件层就可以了。
2. 问：在CAM350 中如何生成钻孔程序？答：Tools -> Nc Editor -> Utilities -> Gerber to Drill3. 问：CAM350下怎么自动输入DRILL的刀具大小？答：Micro-----play(scripts)-------找到pad_drill.scr 脚本执行，在选择*.rep 文件时，选择相对应的rep 文件，即可自动读入刀具的大小。
4. 问：cam350 中怎么检查重孔？答：Analysis -> Check drill完全重叠的孔，可用输出后再调入的方法(输出时可自动删除重孔)。
5. 问：把几块板merge 起来之后，如何在板与板之间加槽孔？答：在NC 模式下,然后選定孔的大小,最后再用Add 命令加。
6. 问：如何在CAM350 里面快速的加一个比原焊盘稍大或稍小的重叠孔？答：用Utilities -> Over/Under Size 命令。
Template Layer 选择操作层，Target Layer 选择目标层，Enlarge 扩大，Reduce 缩小。
填入所要扩大或缩小的数据，最后选择要操作的焊盘就可以了。
7. 问：在CAM350 中怎样做铣边？答：铣边的路径必须是一个封闭的路径。
第一步：先把外框轉化鑼帶（同時先把刀具設好）﹐第二步﹐選定怎樣走﹐第三步﹐導出。
Tools -> Nc Editor -> Utilities -> Gerber to Mill点击OK，再点击确定，出现Mill path properties 对话框，设定进刀速、走刀补偿，在Tool table 中设定铣刀大小。
最后导出就可以了。
8. 问：在CAM350 中做好铣边时，如何更改下刀位置？答：Tools -> Nc EDITOR Edit -> Change -> Mill Path -> Plunge/Extract9. 问：怎么计算铜箔面积？答：用analysis---copper aere 命令可以计算。
CAM350 CAM350 入门教程入门教程入门教程 目录目录((共43节内容节内容))更多好软件，好教材请浏览： / 首页/教材-培训资料(电子行业-设计类); 首页/常用免费软件 分类目录更多好软件，好教材请浏览： / 首页/教材-培训资料(电子行业-设计类); 首页/常用免费软件 分类目录中打印输出中心点在CAM350中打印输出中心点1.在1.1.首先正确读入文件。
[如图1]输出中心点，这里我们用到的层为：线路底层和DRILL（钻孔）层（即DRILL层最后将全部成为中心孔）为了便于操作，我们将其它层隐起来。
2.为了便于操作，我们按下“F”键，将其设置为零线模式。
接着就是进行定位了。
操作方法：Edit->Layers->Align将光标移动到 线路底层上，轻按鼠标左键一下，再按鼠标右键单击结束。
这时，在定位的地方会出现了一个十字型，说明底层线路以这一点作了定位。
到DRILL层定位了，方法为：接着上面的操作，直接将鼠标移动到DRILL层对应的位置上，轻按鼠标左键一下，再双击鼠标右键结束两层之间的定位。
结果如图：按确定，重叠成功。
（这时可按下“F”键切换到填充模式了）3.成功重叠后，下一步的操作就是将DRILL层设置为“-”负属性层了。
在操作前，需将DRILL数据格式转换为GERBER格式。
方法为：Tools->NC Editor…(进入NC编辑器)Utilities->NC Date to Gerber（将NC数据转换成GERBER数据）如图,确定后,将产生一个新的GERBER数据层。
按下返回操作区。
4.这时我们只保留线路底层和刚刚转换出来的新层，其它的将其全部隐藏起来。
5.将新层设置为“-”负属性，操作方法为：Tables->Composites…设置好其两层的正负属性，“OK”退出后即可。
6．最后的结果如图：最后打印输出即可大功告成。
更多好软件，好教材请浏览：/ 首页/教材-培训资料(电子行业-设计类); 首页/常用免费软件 分类目录2.2.CAM350 Arl CAM350 Arl CAM350 Arl 文件使用简介文件使用简介文件使用简介在CAM350 中，可以使用自动读入对GERBER 文件进行自动读取。
CAM350教程介绍CAM350是一款用于电路板制造和设计验证的软件。
它提供了一系列功能，用于检查和修复电路板设计中的问题，以确保其符合制造要求。
CAM350能够帮助用户检查电路板设计文件，并帮助用户解决潜在的制造问题，从而提高设计的质量和可靠性。
本教程将向您展示如何使用CAM350进行电路板设计的基础验证。
我们将介绍CAM350的主要功能和基本操作步骤，以帮助您快速入门并开始使用CAM350。
CAM350的主要功能CAM350拥有众多功能，用于电路板设计验证和制造准备。
以下是CAM350的几个主要功能：1. DFM检查CAM350能够进行设计规则检查（DFM检查），帮助您发现潜在的制造问题。
它可以检查设计文件中的电路板布局、封装和焊盘等方面，以确保设计符合生产要求。
DFM检查可以帮助您避免在制造过程中出现问题，并提高产品的可靠性和质量。
2. 钻孔和线路检查CAM350可以检查钻孔和线路的完整性。
它可以检查钻孔位置和尺寸是否正确，并检查线路的连通性和电气性能。
这对于确保电路板的性能和可靠性非常重要，因为错误的钻孔和线路连接可能导致信号丢失或其他问题。
3. 统一图像显示CAM350可以将电路板设计文件转换为统一的图像显示格式，方便用户查看和分享设计文件。
这样，即使没有安装CAM350软件的人员也可以查看设计文件，而不会丢失任何细节信息。
这在设计团队之间的协作和制造过程中非常有用。
4. 层间连接和追踪CAM350能够检查和修复层间连接和追踪的问题。
它可以查找设计中的间距和跨越等问题，并自动修复这些问题，以确保设计文件符合生产要求。
层间连接和追踪的质量对于电路板的性能和可靠性至关重要。
如何使用CAM350以下是使用CAM350进行电路板设计验证的基本操作步骤：1. 导入设计文件首先，打开CAM350软件并导入您的电路板设计文件。
CAM350支持多种电路板设计文件格式，例如Gerber、ODB++和IPC-2581等。
CAM350详细使用教程CAM350 是一款用于PCB（Printed Circuit Board，印刷电路板）设计和制造过程中的软件工具。
它提供了许多功能和工具，可以帮助设计师和制造商进行电路板设计、布局和制造的各个阶段。
下面是一个详细的CAM350 使用教程。
第一步：安装和启动CAM350首先，需要从官方网站或授权的渠道获取CAM350软件并按照安装向导的指示进行安装。
完成安装后，启动软件。
第二步：打开PCB设计文件在 CAM350 的主界面中，点击“File”菜单，选择“Open”选项。
在弹出的对话框中，浏览并选择要打开的 PCB 设计文件，点击“Open”按钮。
第四步：进行设计规则检查在设计电路板之前，建议使用 CAM350 的设计规则检查功能来确保电路板的设计符合相关的规范和要求。
点击“Tools”菜单，选择“DRC”选项，CAM350 将自动检查电路板上的布线和走线，并返回任何设计错误或不符合规范的部分。
第五步：生成 Gerber 文件一旦你完成了电路板的设计和布局，你需要生成一组 Gerber 文件，以便将其发送给 PCB 制造商进行生产。
点击“Tools”菜单，选择“Gerber Output”选项，并按照向导的指示选择要导出的层和设置。
CAM350 将生成相应的 Gerber 文件，你可以选择保存在你的计算机上的指定位置。
第六步：制造和生产电路板现在，你可以将生成的 Gerber 文件发送给 PCB 制造商，他们将使用这些文件进行 PCB 的制造和生产。
在此过程中，制造商将使用 CAM350 软件打开 Gerber 文件，并使用他们的设备和技术进行板材切割、蚀刻、穿孔等操作，最终生产出完整的电路板。
除了上述步骤，CAM350 还提供了许多其他功能和工具，如生成 CAD 数据、自动优化布线、检查电路板的尺寸和位置等。
此外，CAM350 还与常用的 PCB 设计软件（如 Altium Designer 和 Allegro）兼容，可以方便地导入和导出设计文件。
CAM350设计培训中文教程(多应用版)CAM350设计培训中文教程一、引言CAM350是一款专业的PCB设计软件，广泛应用于电子设计领域。
本教程旨在为初学者提供全面的CAM350设计培训，通过详细的步骤和实用的技巧，帮助读者快速掌握CAM350的基本操作和高级功能。
二、CAM350软件概述1.CAM350简介CAM350是一款由MentorGraphics公司开发的PCB设计软件，具有强大的设计、分析、制造和测试功能。
它支持多种文件格式，如Gerber、ODB++、Excellon等，可与其他EDA工具无缝集成，为电子设计师提供高效的设计流程。
2.CAM350功能特点（1）设计输入与编辑：支持多种文件格式导入，可进行图形编辑、层叠管理、元件布局等操作。
（2）DRC（设计规则检查）：检查PCB设计中的规则违反，确保设计满足制造和性能要求。
（3）DFM（可制造性分析）：分析PCB的可制造性，优化设计，提高生产效率。
（4）NC编程：Gerber、Excellon等制造文件，支持多种CNC 机床和钻孔设备。
（5）测量与报告：测量PCB上的距离、面积、角度等，详细的测量报告。
（6）库管理：管理元件库、封装库、网络库等，提高设计复用性。
三、CAM350设计培训教程1.软件安装与启动（1）CAM350软件安装包，按照提示完成安装。
（2）启动CAM350，输入用户名和密码，进入软件界面。
2.设计输入与编辑（1）导入设计文件：“文件”→“打开”，选择相应的文件格式，导入设计文件。
（2）层叠管理：在左侧面板中选择“层叠”，查看和管理PCB的层叠结构。
（3）图形编辑：使用工具栏中的绘图工具，进行线路、焊盘、过孔等图形的绘制和编辑。
（4）元件布局：在左侧面板中选择“元件”，进行元件的放置、旋转和镜像等操作。
3.设计规则检查（DRC）（1）设置DRC规则：“工具”→“DRC”，在弹出的对话框中设置DRC规则。
（2）运行DRC：“开始检查”，软件将自动检查设计中的规则违反。
CAM350设计培训中文教程CAM350设计培训中文教程是一款非常实用的工具，它可以帮助电气工程师、电子工程师等专业人士提高设计效率，减少工作时间和成本，提高工作效率。
本文将为读者详细介绍CAM350设计培训中文教程的相关知识。
一、CAM350设计培训中文教程概述CAM350设计培训中文教程是一个以电路板设计为主题的课程，旨在让用户掌握操作CAM350软件所需的全部功能，从而方便快捷地进行电路板设计和制造。
教程的目标是让学生能够掌握使用CAM350软件的全部工具和功能，了解电路板设计中的基础知识和技术，通过具体案例学习电路板设计方法和技巧，同时还将给学生深入解析和实践元器件布局、布线、调试等电路板设计基本步骤。
二、CAM350设计培训中文教程的基本内容1、电路板设计基础：介绍电路板的基本概念、PCB制造过程、PCB的分类、PCB的层次结构等。
2、CAM350基本操作：重点讲解CAM350软件的界面、工具、功能和设置，在操作中感性认识。
3、元器件布局：讲解元器件布局的一些原则和技巧，如元器件的位置、布局、大小、引脚、模块和规格等，帮助大家轻松从简单的组件开始，逐步进入更复杂的电路板设计操作。
4、电路布线：主要讲解电路布线的原理、布线技巧、规范等，以及特别介绍高速信号、电源和接口信号端口的布线优化和防干扰设计等内容，这些知识在实际电路板设计中常常用到。
5、电路板调试：涵盖了电路测试、仿真、工程文件生成、制造等一系列实用技术，帮助大家更好地了解电路板的制造过程和检验流程。
三、CAM350设计培训中文教程的优势1、由专业电路板设计工程师授课，基于实际案例，让学生更容易掌握电路板设计的实用技巧和方法。
2、课程内容详细，深入浅出，学习进度严格把控。
3、该教程是中文版，可以帮助非英语国家的用户更好地学习和掌握CAM350电路板设计软件。
4、教程提供大量实操与模拟实验环节，帮助同学们将理论知识转化为实际操作的技能，加强自己的动手能力。
1.问：cam350 是如何获得钻孔信息的，如果蓝图里面没有标示，cam350 能读出孔吗？答：在Import Drill date 直接读出钻孔文件层就可以了。
2. 问：在CAM350 中如何生成钻孔程序？答：Tools -> Nc Editor -> Utilities -> Gerber to Drill3. 问：CAM350下怎么自动输入DRILL的刀具大小？答：Micro-----play(scripts)-------找到pad_drill.scr 脚本执行，在选择*.rep 文件时，选择相对应的rep 文件，即可自动读入刀具的大小。
4. 问：cam350 中怎么检查重孔？答：Analysis -> Check drill完全重叠的孔，可用输出后再调入的方法(输出时可自动删除重孔)。
5. 问：把几块板merge 起来之后，如何在板与板之间加槽孔？答：在NC 模式下,然后選定孔的大小,最后再用Add 命令加。
6. 问：如何在CAM350 里面快速的加一个比原焊盘稍大或稍小的重叠孔？答：用Utilities -> Over/Under Size 命令。
Template Layer 选择操作层，Target Layer 选择目标层，Enlarge 扩大，Reduce 缩小。
填入所要扩大或缩小的数据，最后选择要操作的焊盘就可以了。
7. 问：在CAM350 中怎样做铣边？答：铣边的路径必须是一个封闭的路径。
第一步：先把外框轉化鑼帶（同時先把刀具設好）﹐第二步﹐選定怎樣走﹐第三步﹐導出。
Tools -> Nc Editor -> Utilities -> Gerber to Mill点击OK，再点击确定，出现Mill path properties 对话框，设定进刀速、走刀补偿，在Tool table 中设定铣刀大小。
最后导出就可以了。
8. 问：在CAM350 中做好铣边时，如何更改下刀位置？答：Tools -> Nc EDITOR Edit -> Change -> Mill Path -> Plunge/Extract9. 问：怎么计算铜箔面积？答：用analysis---copper aere 命令可以计算。
10. 问：用cam350 怎么算沉金的面积？答：沉金就是算阻焊层面积，镀金就是算线路层面积。
CAM350 在Analysis 中的Copper Area 中可以算，把顶、底层打开，在对话框中选择compute with drill information就可以了。
11. 问：在CAM350 里面怎样排板？答：utilities -> panelization -> panel editor12. 问：CAM350 中怎么弄倒角？答：Edit -> Line change -> Chamfer（Fillet 圆角），再设置一下角度就可以了。
2. 1.当客户未提供钻孔文件时，除了可以用孔径孔位转成钻孔外，还可以用线路PAD 转成钻孔文件。
当孔径孔位符号之间相交不易做成Flash 时，或未给出孔数时（一般指导通孔），用以上方法比较好。
先将线路上的所有PAD 拷贝到一个空层，按孔径大小做Flash 后将多余的贴件PAD 删除后转成钻孔文件即可。
2. 当防焊与线路PAD 匹配大部分不符合制程能力时，可将所有线路PAD 拷贝到一个空层，用此层和防焊层计较多余的线路PAD 删除，接着将此层整体放大0.2mm（整体放大或缩小：Utilities-->Over/Under），最后将防焊层的吃锡条或块（大铜皮上的）拷贝过去即可。
用此方法做防焊一定要与原始防焊仔细比较，以防多防焊或少防焊。
3.当资料有大面积铜箔覆盖，线路或PAD 与铜皮的距离不在制作要求之内，且外型尺寸又较大时，（如广上的）可用下列方法快速修整线路或PAD 与铜皮的间距。
先将线路层（此层为第一层）的所有PAD 拷贝到一个空层，把对应在大铜皮上的PAD 删除后将剩余PAD 放大做为减线路层（即第二层），然后把第一层拷贝到一个空层，将大铜皮删除后作为第三等。
合层方式为：第一层（加层）、第二层（减层）、第三层（加层）。
一般来说我们为了减小数据量，可以将第一层只保留大铜皮。
如果只是防焊到大铜皮的间距不够，就可以把放大后（满足制程能力）的防焊拷贝到一个空层，把对应在大铜皮上的防焊删除后将剩余防焊放大做为第二层。
注：用此方法做好线路后，一定要用命令将多个层面合成Utilities-->Convert Composite 的一个复合层转换成一个层面，然后将此层和原稿用Anglysis-->Compare Layers 命令进行仔细核对。
4.有些资料的文字层有很多文字框，且文字框到线路PAD 间距不满足制程能力时，可借鉴以下方法：先将任何类型的以个文字框用Edit-->Move Vtx/Seg 命令拉伸至规格范围后做成Flash,接着将其同类型的其它文字框做成与之相同的Flash 即可。
但要注意的是，做成Flash 后一定要将其打散，以防下此打开资料时D 码会旋转。
3.请问在CAM350 中，如何学习编写“宏”。
回答：macro--->recode 可把你的操作记录下来，通过它，您可慢慢地来学。
请问地CAM350 中，如可一次性删除当前D 码相同的元素，就好像V2001 中的ALT+D一样。
回答：删除：edit--->delete---->右上角filter--->选Decodes:如D10 就填入10--->OK--->选selectAll 即可。
在cam350 中要怎么样才能把一条完整的线段只删除一小节呢？回答：方法：File->Add Vertex 然后File->Delete Segment 即可。
请问在CAM350 中，如何能快速选择到一个焊盘或一条线段呀，我问的是有快捷键吗？回答：用filter。
请问Add->Padstack 的作用是什么？回答：当gerber 被抽过网络之后，会产生电性连接。
padstack 是由一个孔及其连接的各层焊盘所组成的一个电性组合。
你可以用query | padstack 来查看原有gerber 的padstack，然后再指定位置添加此padstack。
我想问一下呢?在cam350 中要怎样才能取消被加亮显示的d-code 呢?回答：按下“H”键即可。
还有就是有没有只显示线或pad 的的开关呢?好像v2001 中的shift + t 跟shift + p回答：可以按下键盘的“Y”键，出现Layer Table，选择你线路的那一层。
如：art01.pho,在Draw 中按一下，会出现Colors for draws lay...按一下Hide(隐藏),即可隐藏线路，反之按下Flash 即隐藏焊盘。
我还想问一下呢?就是在cam350 中要怎样改变d-code 呢?改变单一的和这一类的d-code 呢? 回答：单一D 码的改变：方法：Edit->Change->Dcode 然后按下右键，出现Change Dcode 窗口,输入D 码即可.改变同一类的D-code:方法:Tables->Apertures 出现孔径表(Aperture Table)窗口输入修改的数据（如：Shape、Size）OK 退出后，相同D 码的全部都已改变了。
还有就是要怎样才能高亮的显示arc 呢?能不能一下把所有的arc 都显示呢?回答：因在同一个文件中ARC 的D 码也各有不同，只要选择当前要显示的D 码，再按一下“H”键，这时所有相同的D 码会高亮显示出来了。
还有呢?就是怎样才能把一条线段从头到尾的选择呢?好比outline 外型线!回答：可以如移动：方法：EDIT->MOVE 然后Ctrl+鼠标左键单击需选取目标即可。
方法二：Edit->Line Change->Join Segments 也可。
内层是负片时和正片时要怎样设置呢?回答：方法：Tables->Compostites... 按ADD 加入需设置的层，最好设置其正负性即可。
如何在CAM350 里整个删除同一Decode？回答：先选菜单中edit-->>delete--->>再点击右上角filter 出现对话框在dcode 一栏中输入要删除的dcode，在其前加"-"表示除此dcode 外。
关于CAM350 中的多边形填充问题。
回答：先畫一個自已相要的圖形,按Add 的Polygon..選擇select border 和fill to border 按ok 在選擇自已畫的圖形上.在cam350 中，怎样可以实现把两层对齐呢？用什么定位呢？mark 吗？回答：选按下“F”键切换为非填充模式（即零线模式）然后选择Edit->Layers->Align 按鼠标左键进行定位，按一下右键结束层1 的实位，再把鼠标移动到层2 对应的点上，按左键进行捕捉后，最后连按两次右键结束，即可。
还有在cam350 中可以手工输入X，Y，的坐标吗？好像我那条线段要移动1MIL我该怎么操作呢？回答：完全可以，当你选中一条线段或焊盘需移动或复制时，操作如下：首先打开屏左下角有一个当前光标显示的按键，按一下开启窗口即可然后Edit->Move/Copy 按一下鼠标选中当前需移动的目标，在开启的窗口中，直接输入坐标值即可。
如何进行部分移动？回答：如果你想整个移动，你可先把它们组合起来，成为一条线段。
方法：Edit | Line Change | join Segments 再进行移动即可。
可以把ＡＲＣ转换成线段．那我呢？就想知道cam350 中有没有类似的命令呢？回答：有方法：Edit->Chang->Sectorize(ARC 变LINE）Edit->Line chang->Segments->Arcs(Line 变ARC)我想问一呢?在cam350 中要怎样才能跑网络呢?在这个过程当中呢?如果有内层怎么办？回答：* Draw to Flash (把Draw pad 转为Flash pad）* 定义每一层的属性（按Y 快捷键）* Neg Plane （内层负片，VCC or GND）Pos Plane （内层正片，VCC or GND）Internal （内层讯号层）* 排列对准每一层，并定义好PTH and NPTH* Utilities | Netlist Extract用FILE 菜单下的EXPORT 下的CAD DATA...选项我的操作方法：File->Export->CAD Data 会出现出错提示：Tango out requires Top and Bottom Layers转换不成功，请问你知道为何吗？回答：因为你没有设置该资料的层的属性在TABLES 下的LAYESRS 或按下“Y”键，出现的对话框的TYPE 选择正确的层的属性至少要设置TOP（COMP ）和BOTTOM（SIDE）属性即可正常输出．在DRC 中,Clearances(MM)-Default 中，何为Redundant Pads？回答：(重叠的焊盘)。
