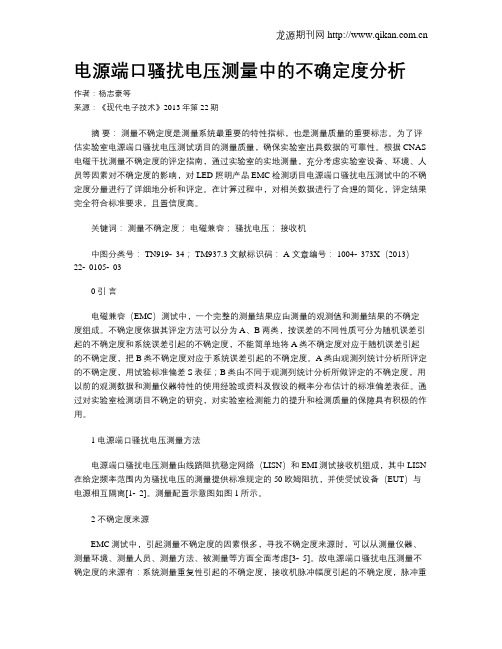

电源端口骚扰电压测量中的不确定度分析作者：杨志豪等来源：《现代电子技术》2013年第22期摘要：测量不确定度是测量系统最重要的特性指标，也是测量质量的重要标志。

为了评估实验室电源端口骚扰电压测试项目的测量质量，确保实验室出具数据的可靠性。

根据CNAS 电磁干扰测量不确定度的评定指南，通过实验室的实地测量，充分考虑实验室设备、环境、人员等因素对不确定度的影响，对LED照明产品EMC检测项目电源端口骚扰电压测试中的不确定度分量进行了详细地分析和评定。

在计算过程中，对相关数据进行了合理的简化，评定结果完全符合标准要求，且置信度高。

关键词：测量不确定度；电磁兼容；骚扰电压；接收机中图分类号： TN919⁃34； TM937.3 文献标识码： A 文章编号： 1004⁃373X（2013）22⁃0105⁃030 引言电磁兼容（EMC）测试中，一个完整的测量结果应由测量的观测值和测量结果的不确定度组成。

不确定度依据其评定方法可以分为A、B两类，按误差的不同性质可分为随机误差引起的不确定度和系统误差引起的不确定度，不能简单地将A类不确定度对应于随机误差引起的不确定度，把B类不确定度对应于系统误差引起的不确定度。

A类由观测列统计分析所评定的不确定度，用试验标准偏差S表征；B类由不同于观测列统计分析所做评定的不确定度，用以前的观测数据和测量仪器特性的使用经验或资料及假设的概率分布估计的标准偏差表征。

通过对实验室检测项目不确定的研究，对实验室检测能力的提升和检测质量的保障具有积极的作用。

1 电源端口骚扰电压测量方法电源端口骚扰电压测量由线路阻抗稳定网络（LISN）和EMI测试接收机组成，其中LISN 在给定频率范围内为骚扰电压的测量提供标准规定的50欧姆阻抗，并使受试设备（EUT）与电源相互隔离[1⁃2]。

测量配置示意图如图1所示。

2 不确定度来源EMC测试中，引起测量不确定度的因素很多，寻找不确定度来源时，可以从测量仪器、测量环境、测量人员、测量方法、被测量等方面全面考虑[3⁃5]。

骚扰功率试验不确定度评定更多免费资料下载请进：好好学习社区骚扰功率试验不确定度评定1 目的保证检测数据的准确可靠，确保正确的量值传递。

2 适用范围适用于本中心实验室骚扰功率试验检测结果扩展不确定度的评定。

3 不确定度的评定步骤3.1测量方法根据GB4343.1《电磁兼容家用电器、电动工具和类似器具的要求第一部分：发射》的测试方法，用EMI测试系统进行测试，单独测量一次即为所需数值。

3.2数学模型P＝P r式中：P—被检测样品某频率点的准峰值。

P r—被检测样品某频率点实测的准峰值。

3.3标准不确定度A类评定测量被检测样品某个频率点进行测量，每次测量完毕，测试系统和样品回复到初次状态，关闭电源，拆除全部连接电缆，以保证每次测量结果保持独立，最佳估计是6次独立测量的结果，并用贝塞尔公式计算实验标准偏差，测试数据见下表：实际检测中只进行一次试验，则测量重复性导致的测量不确定度为： 单次测量：P 1=s= 0.12dB 3.4 标准不确定度B 类评定:3.4.1接收机正弦波电压测量引起的不确定分量：由校准证书得出，U 95=0.36dB ，K=2 则： P 2=U 95/K=0.36/2=0.18dB3.4.2接收机脉冲响应特性引起的不确定分量：由校准证书得出，U 95=0.6dB ，K=2 则： P 3=U 95/K=0.6/2=0.3dB3.4.3功率吸收钳的插入损耗引起的不确定分量：由校准证书得出，U 95=2dB ，K=2 则：P 4=U 95/K=2/2=1dB3.4.4电缆误差及修正引起的不确定度分量：最大偏差估计为±0.2dB ，均匀分布， 则：5 P =0.2÷3.4.5端口匹配特性（150kHz~30MHz ），接收机精度校准中已包含端口匹配影响，已包含在接收机误差中；屏蔽室恒温恒湿恒压，可保障较低的电磁背景噪音，环境的影响可忽略。

3.5 灵敏度计算C=∂c r /∂x=1C=∂c i /∂x=13.6计算合成标准不确定度各输入量之间互不相关，因此骚扰电压单次测量不确定度： 1.07c P dB ==3.7扩展不确定度的计算骚扰功率试验扩展不确定度：U=ku c =2.14dB （取包含因子k=2,置信概率P=95%）4 不确定度的报告结果骚扰电压试验扩展不确定度：U=2.14dB （取包含因子k=2,置信概率P=95%）。
