拉线锚板埋设拉线安装技术交底范文

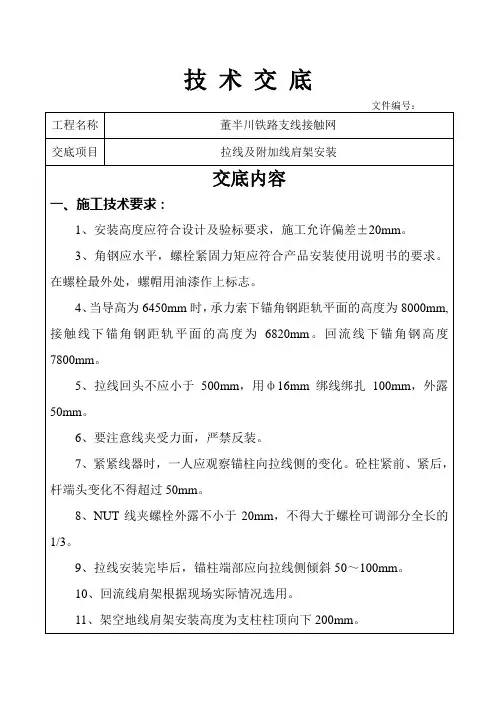

技术交底文件编号：工程名称董半川铁路支线接触网交底项目拉线及附加线肩架安装交底内容一、施工技术要求：1、安装高度应符合设计及验标要求，施工允许偏差±20mm。

3、角钢应水平，螺栓紧固力矩应符合产品安装使用说明书的要求。

在螺栓最外处，螺帽用油漆作上标志。

4、当导高为6450mm时，承力索下锚角钢距轨平面的高度为8000mm,接触线下锚角钢距轨平面的高度为6820mm。

回流线下锚角钢高度7800mm。

5、拉线回头不应小于500mm，用ф16mm 绑线绑扎100mm，外露50mm。

6、要注意线夹受力面，严禁反装。

7、紧紧线器时，一人应观察锚柱向拉线侧的变化。

砼柱紧前、紧后，杆端头变化不得超过50mm。

8、NUT线夹螺栓外露不小于20mm，不得大于螺栓可调部分全长的1/3。

9、拉线安装完毕后，锚柱端部应向拉线侧倾斜50～100mm。

10、回流线肩架根据现场实际情况选用。

11、架空地线肩架安装高度为支柱柱顶向下200mm。

12、肩架螺栓应由肩架主体穿向肩架副角钢。

13、回流线肩架安装高度：回流线肩架 回流线X 型肩架 回流线长肩架砼支柱7.5 8.0 7.5 钢柱支柱 9.0 9.0 9.0二、施工工艺1、下锚角钢安装 （肩架安装工艺同下锚角钢）①1人系安全带上杆，带25m 钢尺，地下人员配合，测出下锚角钢安装高度，用油漆作出标记。

②再上1人，两人配合用φ16棕绳将预配成套的下锚角钢，提吊到安装位置，两人配合安装好下锚角钢。

③砼杆螺栓穿向下锚侧。

2、测量拉线①一人系安全带，带25m 钢尺上至电杆下锚角钢处，系好安全带，将钢尺拉出，地面人员拉住钢尺头至拉环内缘，杆上测量长度，告诉负责人，并作好记录。

②按测量长度加0.9 米后下料。

3、预制①按回头制作工艺用NUT-3楔型线夹、LX-3双耳楔型线夹作回头。

②采用双拉线时，测量、预制采用上述同样方法。

肩架 类型安 装 高 度 支 柱 类 型4、安装拉线①杆上留有1人，用φ16棕绳将预制好的拉线、双耳楔形线夹（地面人员配合栓好），提吊到下锚角钢处，将双耳楔形线夹与拉线环相连，带好螺母，并将开口销用手钳拧成45 度。

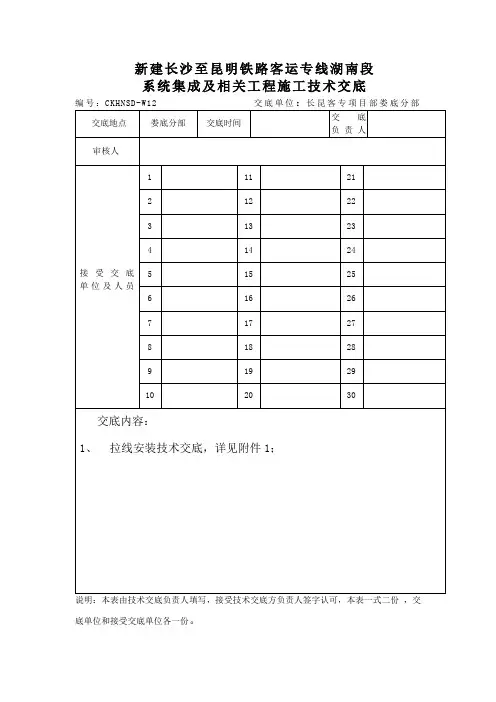

新建长沙至昆明铁路客运专线湖南段系统集成及相关工程施工技术交底编号：CKHNSD-W12 交底单位：长昆客专项目部娄底分部交底地点娄底分部交底时间交底负责人审核人接受交底单位及人员1 11 212 12 223 13 234 14 245 15 256 16 267 17 278 18 289 19 2910 20 30交底内容：1、拉线安装技术交底，详见附件1；说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份，交底单位和接受交底单位各一份。

附件1：拉线安装一、材料1、拉线采用镀锌钢绞线，镀锌钢绞线分为Zn-5%Al-RE GJ1×19-13-1570-B(GJ-100) 和Zn-5%Al-RE GJ1×19-14.5-1370-B（GJ-120）两种。

2、NUT型与NX型耐张线夹均采用铸钢；NUT-4、NX-4型耐张线夹与GJ-120配合使用，NUT-3、NX-3型耐张线夹与GJ-100配合使用。

二、拉线选用原则（适用范围）1、拉线GJ-120适用于①正线和站线中心锚结下锚拉线；②供电线对向下锚及单边下锚；2、拉线GJ-100适用于①正馈线与保护线对向下锚或单边下锚；三、相关数据1、安装高度①H型支柱钢柱：根据下锚预留孔位置确定，基础标高标准情况下承力索下锚安装距轨面高度6.5m，接触线距轨面5.8m。

②圆形钢柱：无补偿下锚：接触线拉线距轨面安装高度5800mm，承力索拉线距轨面安装高度6500mm；全补偿下锚，接触线拉线距轨面安装高度 6.0m（紧贴接触线棘轮底座上缘安装），承力索拉线距轨面安装高度6.35m。

附加线下锚：柱顶往下0.2m为PW线下锚高度，PW下锚往下1.5m为AF线下锚高度。

2、拉线回头，回头在线夹外露500毫米，拉线回头与本线用软态钢丝进行绑扎150毫米，施工偏差+10毫米，绑扎密实整齐，端头外露出绑线50毫米，完工后，螺纹、绑线不得涂油（如下图）。

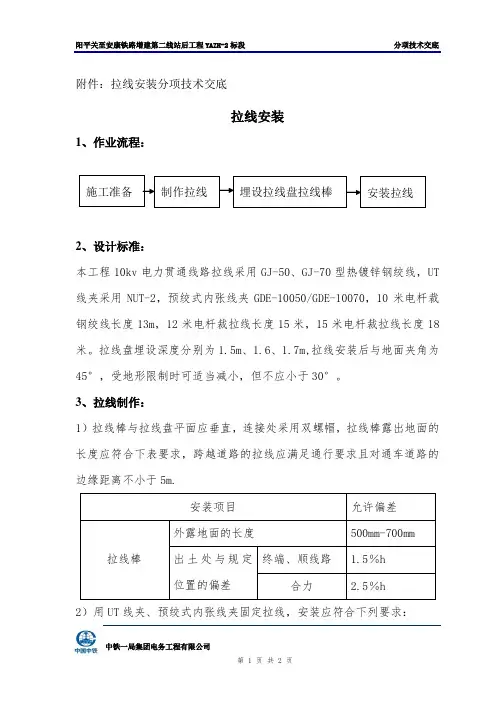

附件：拉线安装分项技术交底
拉线安装
1、作业流程：
2、设计标准：
本工程10kv电力贯通线路拉线采用GJ-50、GJ-70型热镀锌钢绞线，UT 线夹采用NUT-2，预绞式内张线夹GDE-10050/GDE-10070，10米电杆裁钢绞线长度13m，12米电杆裁拉线长度15米，15米电杆裁拉线长度18米。

拉线盘埋设深度分别为1.5m、1.6、1.7m,拉线安装后与地面夹角为45°，受地形限制时可适当减小，但不应小于30°。

3、拉线制作：
1）拉线棒与拉线盘平面应垂直，连接处采用双螺帽，拉线棒露出地面的长度应符合下表要求，跨越道路的拉线应满足通行要求且对通车道路的边缘距离不小于5m.
2）用UT线夹、预绞式内张线夹固定拉线，安装应符合下列要求：
①线夹与拉线的接触应紧密，受力后无滑动现象，线夹的凸肚应在尾线侧，安装时不得损伤拉线；
②UT型线夹安装好后必须露有不少于1/2螺杆丝扣长度可供调节，调整后，UT型线夹的双帽应并紧。

3）拉线固定于电杆上的位置：
①导线为水平排列时，在横担下方距横担中心150-300mm处。

②导线为三角形排列时，在横担上方距横担中心150-300mm处。

4）拉线距10kv带电部分不应小于200mm。

5）在距道路、施工便道、村庄等车辆行驶比较频繁的区域，应为拉线桩及接地引下线增加保护管。

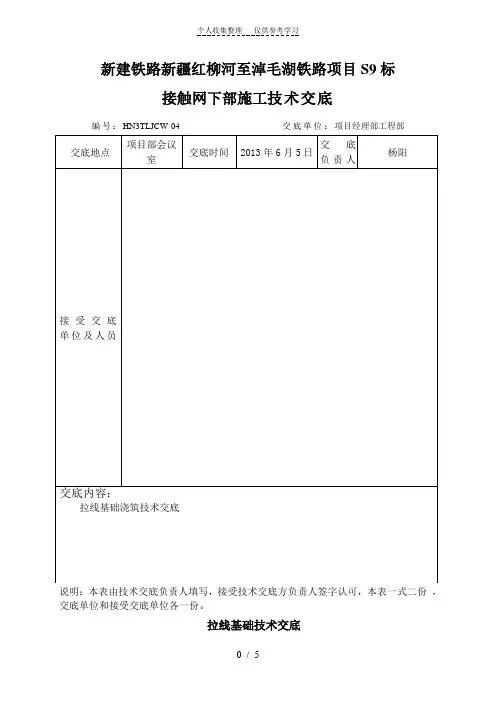

新建铁路新疆红柳河至淖毛湖铁路项目S9标接触网下部施工技术交底编号：HN3TLJCW-04 交底单位：项目经理部工程部说明：本表由技术交底负责人填写，接受技术交底方负责人签字认可，本表一式二份 ，交底单位和接受交底单位各一份。

资料个人收集整理，勿做商业用途拉线基础技术交底 交底地点 项目部会议室 交底时间 2013年6月5日 交底负责人 杨阳接受交底 单位及人员交底内容：拉线基础浇筑技术交底线路中心线 悬挂中心线 接触网下锚接触网锚柱 拉线基锚支延长a bc 一、拉线基础开挖：1、选定好拉线坑距支柱边缘的距离后，确定拉线坑中心的位置，具体方法如下： 支柱拉线与接触网终端锚支相对应，拉线坑中心线在接触网终端下锚线的延长线上。

测量方法如下：（见下图）接触网锚支悬挂定位处测定悬挂中心点a ，再测定接触网锚柱拉线基础侧边缘中心点b ，ab 即为接触网锚支下锚连线，沿着ab 的延长线可找到点c ，bc 的距离应保证拉线与地面的夹角为45°为宜，拉线与地面夹角不得大于60°，具体根据上表进行选用。

点c 即为拉线坑中心点。

资料个人收集整理，勿做商业用途2、开坑尺寸（1）现浇拉线基础：坑口为1300(纵向)*1000(横向)mm ，坑深2700mm 按照画好的坑口尺寸，用短锹逐层挖掘，土质较硬时，可先用镐刨松再用锹挖。

资料个人收集整理，勿做商业用途（2）锚板拉线基础：坑口为1500(纵向)*1200(横向)mm ，坑深2500mm 按照画好的坑口尺寸，用短锹逐层挖掘，土质较硬时，可先用镐刨松再用锹挖。

资料个人收集整理，勿做商业用途3、挖掘过程中，应保持坑位的方正和坑壁的竖直，直至坑深及坑底尺寸满足设计要求。

基坑开挖作业2人一组，一人负责开挖，一人负责弃土堆放。

资料个人收集整理，勿做商业用途4、基抗开挖完后，应对各部尺寸进行复核。

5、技术标准（1）基坑开挖时，严格按照设计要求，基坑开挖深度允许误差±50mm 。

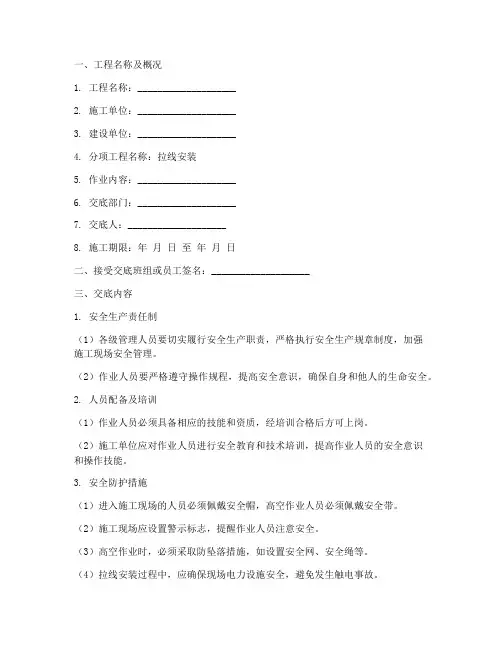

一、工程名称及概况1. 工程名称：____________________2. 施工单位：____________________3. 建设单位：____________________4. 分项工程名称：拉线安装5. 作业内容：____________________6. 交底部门：____________________7. 交底人：____________________8. 施工期限：年月日至年月日二、接受交底班组或员工签名：____________________三、交底内容1. 安全生产责任制（1）各级管理人员要切实履行安全生产职责，严格执行安全生产规章制度，加强施工现场安全管理。

（2）作业人员要严格遵守操作规程，提高安全意识，确保自身和他人的生命安全。

2. 人员配备及培训（1）作业人员必须具备相应的技能和资质，经培训合格后方可上岗。

（2）施工单位应对作业人员进行安全教育和技术培训，提高作业人员的安全意识和操作技能。

3. 安全防护措施（1）进入施工现场的人员必须佩戴安全帽，高空作业人员必须佩戴安全带。

（2）施工现场应设置警示标志，提醒作业人员注意安全。

（3）高空作业时，必须采取防坠落措施，如设置安全网、安全绳等。

（4）拉线安装过程中，应确保现场电力设施安全，避免发生触电事故。

4. 施工操作规程（1）拉线安装前，应检查施工图纸和现场实际情况，确保施工方案的可行性。

（2）拉线安装过程中，应严格按照施工图纸和操作规程进行，确保施工质量。

（3）拉线安装时，应保持现场整洁，避免发生交叉作业。

（4）拉线安装过程中，如发现异常情况，应立即停止作业，查明原因后，方可继续施工。

5. 应急预案（1）发生安全事故时，应立即启动应急预案，采取有效措施进行救援。

（2）事故发生后，应迅速上报相关部门，做好事故调查和处理工作。

（3）加强事故案例分析，提高作业人员的安全意识和应急处置能力。

四、注意事项1. 作业人员应熟悉施工图纸和操作规程，确保施工质量。

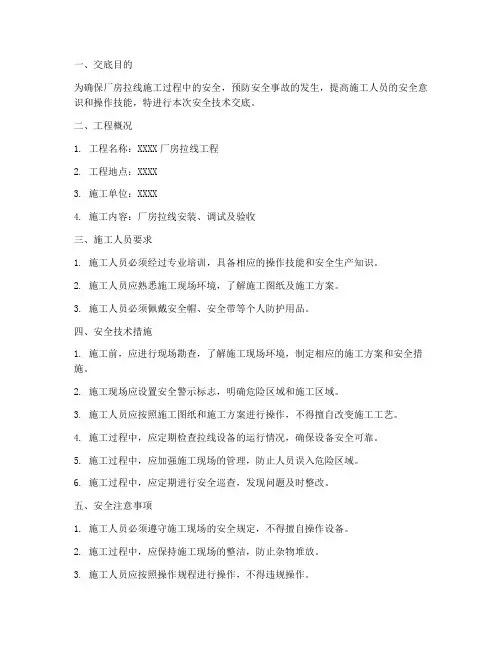

一、交底目的为确保厂房拉线施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、工程概况1. 工程名称：XXXX厂房拉线工程2. 工程地点：XXXX3. 施工单位：XXXX4. 施工内容：厂房拉线安装、调试及验收三、施工人员要求1. 施工人员必须经过专业培训，具备相应的操作技能和安全生产知识。

2. 施工人员应熟悉施工现场环境，了解施工图纸及施工方案。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

四、安全技术措施1. 施工前，应进行现场勘查，了解施工现场环境，制定相应的施工方案和安全措施。

2. 施工现场应设置安全警示标志，明确危险区域和施工区域。

3. 施工人员应按照施工图纸和施工方案进行操作，不得擅自改变施工工艺。

4. 施工过程中，应定期检查拉线设备的运行情况，确保设备安全可靠。

5. 施工过程中，应加强施工现场的管理，防止人员误入危险区域。

6. 施工过程中，应定期进行安全巡查，发现问题及时整改。

五、安全注意事项1. 施工人员必须遵守施工现场的安全规定，不得擅自操作设备。

2. 施工过程中，应保持施工现场的整洁，防止杂物堆放。

3. 施工人员应按照操作规程进行操作，不得违规操作。

4. 施工过程中，应加强个人防护，防止意外伤害。

5. 施工过程中，应保持通信畅通，确保紧急情况下能够及时联系。

六、应急措施1. 施工过程中，如发生安全事故，应立即停止施工，并迅速采取救援措施。

2. 施工现场应配备必要的应急救援器材，如急救箱、灭火器等。

3. 施工人员应熟悉应急救援器材的使用方法，确保在紧急情况下能够正确使用。

七、交底总结本次安全技术交底，旨在提高施工人员的安全意识和操作技能，预防安全事故的发生。

施工过程中，施工人员应严格遵守安全技术措施，确保施工安全。

如有疑问，请及时向现场负责人咨询。

八、交底时间XXXX年XX月XX日九、交底人XXXX十、审核人XXXX。

一、交底目的为确保电线拉线施工过程中的安全，防止安全事故发生，特制定本安全技术交底。

二、交底对象所有参与电线拉线施工的作业人员、管理人员及监督人员。

三、交底时间电线拉线施工前。

四、交底内容1. 施工现场安全基本要求（1）进入施工现场必须佩戴安全帽，系好安全带，穿着合适的劳动保护服。

（2）施工现场必须设置明显的安全警示标志，并保持通道畅通。

（3）施工人员必须经过专业培训，取得相应资格证书后方可上岗作业。

2. 电线拉线施工前的准备工作（1）对施工人员进行安全教育和技能培训，确保其掌握电线拉线施工的基本技能和安全知识。

（2）检查施工工具、设备是否完好，如有损坏，应及时更换或维修。

（3）对施工区域进行清理，确保无障碍物，并设置安全警戒线。

3. 电线拉线施工过程中的安全措施（1）电线拉线前，应对电线进行检查，确保电线无破损、老化等现象。

（2）电线拉线过程中，应使用专用工具，如电线拉线器、电线牵引机等，不得使用钢丝绳等非专用工具进行拉线。

（3）电线拉线时，作业人员应站在稳固的地面，不得站在高处作业，防止坠落。

（4）电线拉线过程中，严禁将电线缠绕在人体或他物上，以免造成伤害。

（5）电线拉线时，应保持电线张力均匀，避免过紧或过松，以免损坏电线。

（6）电线拉线过程中，如发现电线损坏，应立即停止作业，并及时更换。

（7）电线拉线过程中，如需穿越危险区域，应设置安全警示标志，并采取相应的安全措施。

4. 电线拉线施工后的安全检查（1）电线拉线完成后，应对电线进行检查，确保电线无破损、老化等现象。

（2）检查电线拉线固定点是否牢固，如有松动，应及时加固。

（3）检查电线拉线是否符合设计要求，如有不符合，应及时调整。

五、应急处理1. 发生电线拉线事故时，立即停止作业，并组织人员进行救援。

2. 采取必要的措施，防止事故扩大，确保现场人员安全。

3. 保护事故现场，等待相关部门进行调查和处理。

六、交底人及接受人交底人：XXX接受人：XXX七、交底日期年月日八、注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。

一、工程名称：[请填写工程名称]二、施工单位：[请填写施工单位名称]三、建设单位：[请填写建设单位名称]四、分项工程名称：[请填写分项工程名称]五、作业内容：[请填写具体作业内容]六、交底部门：[请填写交底部门名称]七、交底人：[请填写交底人姓名及职务]八、施工期限：[请填写施工期限，格式为年月日至年月日]九、接受交底班组或员工签名：[请填写接受交底的班组或员工签名]十、交底内容：1. 安全意识教育：- 所有参与拉线安装作业的施工人员必须接受安全教育培训，了解并掌握本工程的安全操作规程。

- 施工人员应严格遵守国家有关安全生产的法律、法规和标准，提高安全意识，确保自身和他人的安全。

2. 个人防护用品：- 施工人员必须佩戴安全帽，扣好帽带，以防物体打击。

- 高处作业时，必须系好安全带，并检查安全带的有效性。

- 作业过程中，禁止穿硬底鞋、高跟鞋及易滑鞋。

3. 现场安全措施：- 高处作业应设置安全防护栏，张挂安全网，确保作业区域的安全。

- 临边洞口作业时，必须设置安全防护措施，如安全网、防护栏等。

- 严禁在未采取安全措施的情况下进行高处作业。

4. 工具与材料管理：- 施工前，应检查使用的工具和材料是否符合安全要求，确保其完好无损。

- 使用的扳手、螺丝刀等工具必须用绳链系挂在身上，防止掉落伤人。

- 拆卸下来的工具和材料应妥善存放，不得随意堆放。

5. 作业程序：- 拉线安装作业应按照规定的程序进行，不得擅自改变作业顺序。

- 模板安装前，应检查支撑结构的牢固性，确保其符合安全要求。

- 模板安装过程中，应随时检查模板的稳定性，防止因模板松动导致安全事故。

6. 现场沟通与协调：- 作业过程中，施工人员应保持良好的沟通，确保信息畅通。

- 发现安全隐患时，应立即停止作业，并及时上报相关部门。

7. 应急处置：- 施工现场应配备必要的应急救援设备，如急救箱、消防器材等。

- 施工人员应掌握基本的急救知识和技能，以便在发生意外时能够及时进行处置。

一、交底目的为确保拉电缆作业的安全顺利进行，提高作业人员的安全意识和操作技能，特制定本安全技术交底。

二、工程概况1. 工程名称：[请填写工程名称]2. 建设单位：[请填写建设单位名称]3. 监理单位：[请填写监理单位名称]4. 施工单位：[请填写施工单位名称]5. 交底部位：[请填写具体部位]6. 交底日期：[请填写日期]7. 交底人：[请填写交底人姓名及职务]8. 接收人：[请填写接收人姓名及职务]三、安全技术要求1. 作业前准备：- 仔细检查电缆及附件，确保无损坏、老化、受潮等现象。

- 检查电缆敷设路径，确认无障碍物，并清除地面杂物。

- 准备好所需的工具和材料，如电缆、电缆钩、牵引绳、滑轮、绝缘手套、安全帽等。

2. 人员配备与职责：- 作业人员应经过专业培训，熟悉电缆敷设操作规程和安全注意事项。

- 作业人员应穿戴好个人防护用品，如安全帽、绝缘手套、绝缘鞋等。

- 设置专人负责指挥和监督，确保作业安全。

3. 作业步骤：- 将电缆一端固定在牵引车上，另一端连接电缆钩。

- 使用滑轮和牵引绳将电缆缓缓拉出，注意保持电缆平直，避免扭曲。

- 电缆拉出过程中，密切关注电缆状态，发现异常立即停止作业。

- 拉出电缆至预定位置后，进行电缆连接、固定等后续工作。

4. 安全注意事项：- 严禁一人单独操作，必须两人以上协同作业。

- 作业过程中，严禁跨越电缆，避免发生触电事故。

- 电缆敷设过程中，严禁用力过猛，防止电缆损坏。

- 作业现场应设置警示标志，防止无关人员进入。

- 作业结束后，对电缆进行检查，确保无安全隐患。

四、应急预案1. 若发生电缆损坏，立即停止作业，采取应急措施进行处理。

2. 若发生人员触电，立即切断电源，采取急救措施，并立即报告相关部门。

3. 若发生火灾，立即使用灭火器进行灭火，并迅速撤离现场。

五、交底记录1. 交底人：[请填写交底人姓名及职务]2. 接收人：[请填写接收人姓名及职务]3. 交底日期：[请填写日期]六、注意事项1. 本安全技术交底模板仅供参考，具体操作需根据实际情况进行调整。

一、工程名称：____________________二、建设单位：____________________三、监理单位：____________________四、施工单位：____________________五、交底部位：____________________六、交底日期：____________________七、交底人：____________________八、接收人：____________________九、交底内容：一、安全注意事项1. 工作前，必须对施工现场进行安全检查，确保现场环境安全，无安全隐患。

2. 工作人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。

3. 严禁酒后、疲劳、带病作业。

4. 严格按照操作规程进行作业，不得擅自改变作业方法。

二、施工准备1. 检查电缆型号、规格、长度是否符合设计要求，电缆绝缘良好，无破损。

2. 检查电缆桥架、支架、接地线等设备设施，确保其安全可靠。

3. 检查工具、仪表，确保其完好、适用。

4. 检查现场安全防护措施，如围栏、警示标志等。

三、施工步骤1. 电缆敷设前，先对电缆桥架、支架、接地线等进行检查，确保其安全可靠。

2. 根据电缆敷设路线，合理布置电缆桥架、支架，确保电缆敷设过程中不受损坏。

3. 电缆敷设过程中，应保持电缆整齐、有序，避免交叉、重叠。

4. 电缆进入电缆沟、竖井、建筑物等处时，应做密封处理，防止电缆受潮、受损。

5. 电缆敷设完毕后，检查电缆绝缘良好，无破损。

四、电缆接头处理1. 电缆接头应选用符合国家标准的接头，确保接头质量。

2. 电缆接头施工过程中，应保持环境干燥、清洁。

3. 电缆接头施工完毕后，检查接头绝缘良好，无破损。

五、安全措施1. 施工过程中，注意电缆桥架、支架等设备设施的安全，防止人员跌落。

2. 电缆敷设过程中，注意电缆安全，防止电缆受损。

3. 电缆接头施工过程中，注意电源安全，防止触电事故。

4. 电缆敷设完毕后，检查现场安全，确保无安全隐患。

一、工程概况1. 工程名称：___________2. 施工单位：___________3. 施工地点：___________4. 施工内容：___________5. 施工期限：___________二、施工准备1. 设备及材料要求：- 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。

- 电缆规格、型号、电压等级、长度及出厂日期应标明于每轴电缆上，电缆轴应完好无损。

- 电缆外观完好无损，无机械损伤，无明显皱折和扭曲现象，橡套及塑料电缆外皮及绝缘层无老化及裂纹。

- 金属型钢不应有明显锈蚀，管内无毛刺。

所有紧固螺栓，均应采用镀锌件。

- 电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等附属材料应符合要求。

2. 主要机具：- 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。

- 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。

- 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。

3. 作业条件：- 土建工程应具备预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格的条件。

- 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。

- 电缆沿线模板等设施拆除完毕。

场地清理干净、道路畅通。

三、安全技术措施1. 人员培训：- 施工人员必须经过专业培训，了解电缆敷设的施工工艺和安全技术要求。

- 新工人必须参加入场安全教育，考试合格后方可上岗。

2. 现场安全：- 电缆敷设现场应设置安全警示标志，明确警示内容。

- 施工人员应穿戴好个人防护用品，如安全帽、防护手套、防护鞋等。

- 施工现场不得穿拖鞋、高跟鞋，禁止酒后作业。

3. 施工操作：- 电缆敷设前，应检查电缆的绝缘性能，确保电缆无损伤。

- 电缆敷设过程中，应严格按照施工方案进行，不得擅自更改。

- 电缆敷设时，应保持电缆平稳，避免过度弯曲或拉伸。

一、交底目的为确保工地拉装电缆作业安全，防止事故发生，特进行安全技术交底。

二、交底内容1. 人员要求（1）参加拉装电缆作业的人员必须经过专业培训，取得相应资格证书。

（2）作业人员应熟悉电缆拉装工艺、操作规程和安全注意事项。

2. 工具与材料（1）工具：电缆拉紧器、电缆牵引机、电缆切割机、电缆剥皮机、钢卷尺、绝缘胶带、电缆接头等。

（2）材料：电缆、电缆支架、电缆固定夹具、接地线等。

3. 安全注意事项（1）作业前，应检查电缆、电缆支架、电缆固定夹具等设备是否完好，确保安全可靠。

（2）拉装电缆前，应将电缆两端分别固定在支架上，防止电缆在拉装过程中发生脱落。

（3）拉装电缆时，电缆应保持平直，严禁扭曲、折叠。

（4）电缆拉紧力应适中，防止电缆过度拉伸，影响电缆性能。

（5）电缆牵引机、电缆拉紧器等设备操作人员应密切配合，确保电缆平稳拉装。

（6）电缆支架应牢固固定，防止支架移位或倾斜。

（7）电缆敷设过程中，应保持电缆绝缘层完好，防止电缆损坏。

（8）电缆敷设完毕后，应检查电缆接头质量，确保接头牢固可靠。

（9）电缆敷设过程中，如遇电缆损坏，应立即停止作业，进行修复。

（10）作业过程中，应保持现场整洁，不得乱扔垃圾。

4. 应急措施（1）如遇电缆损坏，应立即停止作业，进行修复。

（2）如遇人员触电，应立即切断电源，进行急救。

（3）如遇火灾，应立即切断电源，使用灭火器进行灭火。

（4）如遇事故，应立即上报，并采取有效措施进行处置。

三、交底要求1. 作业人员必须严格遵守安全技术交底内容，确保作业安全。

2. 作业过程中，如发现安全隐患，应立即停止作业，报告相关部门进行处理。

3. 作业完成后，应清理现场，确保现场整洁。

四、交底时间本次安全技术交底时间为：____年____月____日。

五、交底人（签名）六、接收人（签名）七、备注1. 本交底内容仅供参考，具体操作应以实际情况为准。

2. 作业过程中，如遇特殊情况，应根据实际情况调整操作步骤。

拉线锚板埋设、拉线安装技术交底
安全技术交底书安全技术交底书
锚板埋设、拉线安装技术交底
一、编制依据：
1、《横腹杆式预应力混凝土接触网支柱安装拉线基础及三板构造图》SHW107Z
2、《铁路电力牵引供电验收标准》TB10421-2003
二、交底范围
针对本工程涉及的所有车站和区间锚板埋设、拉线安装。

三、技术要求技术标准
1、锚板埋设、拉线棒安装
（1）、本工程回流线下锚、架空地线下锚、按设计采用锚板拉线的形式，锚板采用同一型号。

拉线与地面夹角一般按45°安装，如地形困难其夹角不得大于60°。

如遇特殊情况如挡墙、坚石锚坑、边坡上锚坑等需做特殊处理。

（2）、拉线棒在埋设之前其埋入地下部分需涂热沥青防腐，拉线坑回填时不得采用淤泥回填，且回填时每填200mm需捣固夯实，顶部培土200mm高。

（3）、锚板的埋深必须严格保证，其设置角度应保证45°；拉线棒应与锚板垂直，其跑道的坡度应保证拉线棒与地面成45°。

（4）、拉线棒出土处不能位于水沟中，在不能保证偏移角度的特殊情。
