下载文档原格式

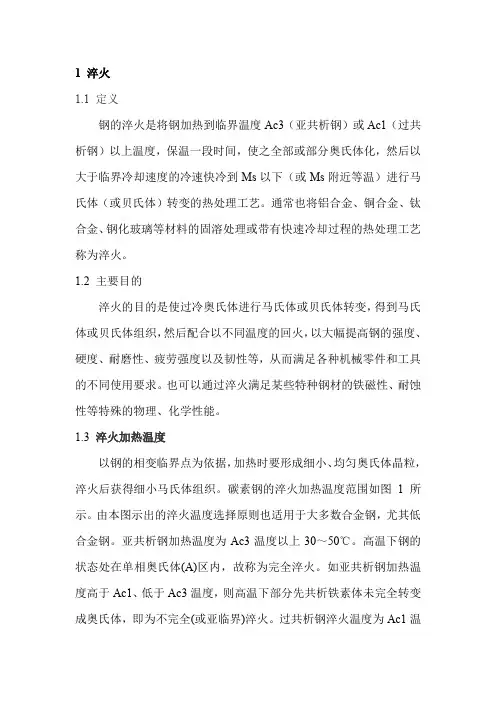

1 淬火1.1 定义钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。
通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。
1.2 主要目的淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。
也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。
1.3 淬火加热温度以钢的相变临界点为依据，加热时要形成细小、均匀奥氏体晶粒，淬火后获得细小马氏体组织。
碳素钢的淬火加热温度范围如图1所示。
由本图示出的淬火温度选择原则也适用于大多数合金钢，尤其低合金钢。
亚共析钢加热温度为Ac3温度以上30～50℃。
高温下钢的状态处在单相奥氏体(A)区内，故称为完全淬火。
如亚共析钢加热温度高于Ac1、低于Ac3温度，则高温下部分先共析铁素体未完全转变成奥氏体，即为不完全(或亚临界)淬火。
过共析钢淬火温度为Ac1温度以上30～50℃，这温度范围处于奥氏体与渗碳体(A+C)双相区。
因而过共析钢的正常的淬火仍属不完全淬火，淬火后得到马氏体基体上分布渗碳体的组织。
这-组织状态具有高硬度和高耐磨性。
对于过共析钢，若加热温度过高，先共析渗碳体溶解过多，甚至完全溶解，则奥氏体晶粒将发生长大，奥氏体碳含量也增加。
淬火后，粗大马氏体组织使钢件淬火态微区内应力增加，微裂纹增多，零件的变形和开裂倾向增加；由于奥氏体碳浓度高，马氏体点下降，残留奥氏体量增加，使工件的硬度和耐磨性降低。
2 回火2.1 定义将经过淬火的工件重新加热到低于下临界温度Ac1（加热时珠光体向奥氏体转变的开始温度）的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理工艺。
热处理工艺的“四把火”金属热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的热处理工艺。
按照其处理工艺可以分为退火、正火、淬火、回火四种基本工艺，称为“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
正火：将钢材或钢件加热到临界点AC3 或ACM 以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。
正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
退火：是将工件加热到适当温度（AC3以上20-40度），根据材料和工件尺寸采用不同的保温时间，然后随炉缓慢冷却(或埋在砂中或石灰中冷却)至500度以下的热处理工艺，其实质是将钢加热奥氏体化后进行珠光体转变。
目的和作用(1)降低钢的硬度，提高塑性，以利于切削加工及冷变形加工;(2)细化晶粒，消除因锻、焊等引起的组织缺陷，均匀钢的组织成分，改善钢的性能或为以后的热处理做准备;(3)消除钢中的内应力，以防止变形或开裂。
淬火：淬火就是将钢加热到Ac3或Ac1点以上某一温度，保持一定时间，然后将工件放入水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却以获得马氏体和(或)贝氏体组织的热处理工艺。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
目的和作用使过冷奥氏体进行马氏体(或贝氏体)转变，得到马氏体（或贝氏体）组织，然后配合以不同温度的回火，获得所需的力学性能。
(注：淬火态工件不允许直接投入现场使用，通常在此之后必须实时进行1-2次或以上之回火加工，以调整其组织及应力等。
)回火：回火就是将经过碎火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺。
目的和作用(1)合理地调整力学性能，使工件满足使用要求；(2)稳定组织，使工件在使用过程中不发生组织转变，从而保证工件的尺寸、形状不变；(3)降低或消除淬火内应力，以减少工件的变形并防止开裂。
四把火：热处理大致有退火、正火、淬火和回火四种基本工艺。
热处理工艺一般包括加热、保温、冷却三个过程，有时只有加热和冷却两个过程。
这些过程互相衔接，不可间断。
加热是热处理的重要步骤之一。
金属热处理的加热方法很多，最早是采用木炭和煤作为热源，进而应用液体和气体燃料。
电的应用使加热易于控制，且无环境污染。
利用这些热源可以直接加热，也可以通过熔融的盐或金属，以至浮动粒子进行间接加热。
金属加热时，工件暴露在空气中，常常发生氧化、脱碳(即钢铁零件表面碳含量降低)，这对于热处理后零件的表面性能有很不利的影响。
因而金属通常应在可控气氛或保护气氛中、熔融盐中和真空中加热，也可用涂料或包装方法进行保护加热。
加热温度是热处理工艺的重要工艺参数之一，选择和控制加热温度，是保证热处理质量的主要问题。
加热温度随被处理的金属材料和热处理的目的不同而异，但一般都是加热到相变温度以上，以获得需要的组织。
另外转变需要一定的时间，因此当金属工件表面达到要求的加热温度时，还须在此温度保持一定时间，使内外温度一致，使显微组织转变完全，这段时间称为保温时间。
采用高能密度加热和表面热处理时，加热速度极快，一般就没有保温时间或保温时间很短，而化学热处理的保温时间往往较长。
冷却也是热处理工艺过程中不可缺少的步骤，冷却方法因工艺不同而不同，主要是控制冷却速度。
一般退火的冷却速度最慢，正火的冷却速度较快，淬火的冷却速度更快。
但还因钢种不同而有不同的要求，例如空硬钢就可以用正火一样的冷却速度进行淬硬。
金属热处理工艺大体可分为整体热处理、表面热处理、局部热处理和化学热处理等。
根据加热介质、加热温度和冷却方法的不同，每一大类又可区分为若干不同的热处理工艺。
同一种金属采用不同的热处理工艺，可获得不同的组织，从而具有不同的性能。
钢铁是工业上应用最广的金属，而且钢铁显微组织也最为复杂，因此钢铁热处理工艺种类繁多。
整体热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的金属热处理工艺。

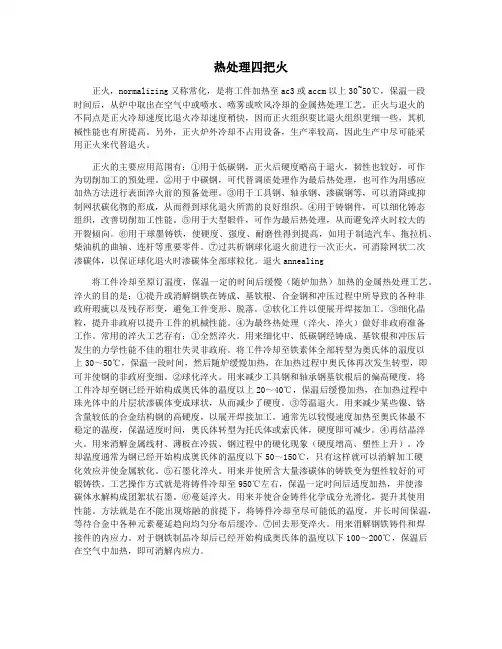

热处理四把火正火，normalizing又称常化，是将工件加热至ac3或accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。
正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。
另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。
正火的主要应用范围有：①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。
②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。
③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。
④用于铸钢件，可以细化铸态组织，改善切削加工性能。
⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。
⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。
⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。
退火annealing将工件冷却至原订温度，保温一定的时间后缓慢（随炉加热）加热的金属热处理工艺。
淬火的目的是：①提升或消解钢铁在铸成、基钦根、合金钢和冲压过程中所导致的各种非政府瑕疵以及残存形变，避免工件变形、脱落。
②软化工件以便展开焊接加工。
③细化晶粒，提升非政府以提升工件的机械性能。
④为最终热处理（淬火、淬火）做好非政府准备工作。
常用的淬火工艺存有：①全然淬火。
用来细化中、低碳钢经铸成、基钦根和冲压后发生的力学性能不佳的粗壮失灵非政府。
将工件冷却至铁素体全部转型为奥氏体的温度以上30～50℃，保温一段时间，然后随炉缓慢加热，在加热过程中奥氏体再次发生转型，即可并使钢的非政府变细。
②球化淬火。
用来减少工具钢和轴承钢基钦根后的偏高硬度。
将工件冷却至钢已经开始构成奥氏体的温度以上20～40℃，保温后缓慢加热，在加热过程中珠光体中的片层状渗碳体变成球状，从而减少了硬度。

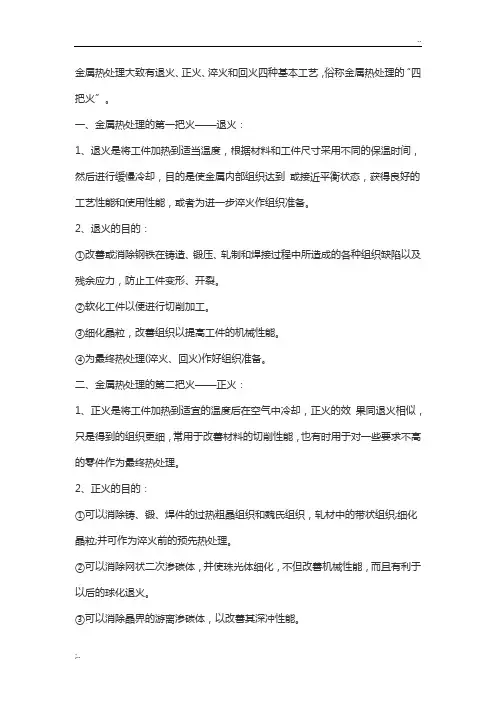

金属热处理大致有退火、正火、淬火和回火四种基本工艺，俗称金属热处理的“四把火”。
一、金属热处理的第一把火——退火：1、退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
2、退火的目的：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。
②软化工件以便进行切削加工。
③细化晶粒，改善组织以提高工件的机械性能。
④为最终热处理(淬火、回火)作好组织准备。
二、金属热处理的第二把火——正火：1、正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
2、正火的目的：①可以消除铸、锻、焊件的过热粗晶组织和魏氏组织，轧材中的带状组织;细化晶粒;并可作为淬火前的预先热处理。
②可以消除网状二次渗碳体，并使珠光体细化，不但改善机械性能，而且有利于以后的球化退火。
③可以消除晶界的游离渗碳体，以改善其深冲性能。
三、金属热处理的第三把火——淬火：1、淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
2、淬火的目的：①、提高金属成材或零件的机械性能。
例如:提高工具、轴承等的硬度和耐磨性，提高弹簧的弹性极限，提高轴类零件的综合机械性能等。
②、改善某些特殊钢的材料性能或化学性能。
如提高不锈钢的耐蚀性，增加磁钢的永磁性等。
四、金属热处理的第四把火——回火：1、回火为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
2、回火的目的：①、减少内应力和降低脆性，淬火件存在着很大的应力和脆性，如没有及时回火往往会产生变形甚至开裂。
②、调整工件的机械性能，工件淬火后，硬度高，脆性大，为了满足各种工件不同的性能要求，可以通过回火来调整，硬度，强度，塑性和韧性。
