第1章物料输送设备

食品加工机械复习题第一章物料输送机械与设备一、选择题1、以下哪些是带式输送机的组成部分？( A B C D E )A．封闭的输送带 B.张紧装置 C.传动和改动滚筒D.清扫装置E.驱动装置F.螺旋带2、带式输送机上设张紧装置的目的是（B C D ）A．增大运行阻力B、避免输送带在滚筒上打滑C、减少输送带在两组托辊间的垂度D、减少震动E、清洁输送带二、填空题1、带式输送机常用的输送带有：塑料带、网状钢丝带、钢带、橡胶带等。

2、斗式提升机的装料方式有：掏取法、灌入法。

3、斗式提升机的卸料方式有：离心式、重力式、离心重力式。

4、螺旋输送机主要由：料槽、输送螺旋、驱动装置组成。

5、气力输送装置有：吸入式、压送式、混合式类型。

6、混合比m是指单位时间内输送物料的重量与同一时间内所需空气的重量之比。

7、混合比受物料的物理性质、输送方式及输送条件等因素的限制，尤其是吸嘴的结构形式对混合比影响较大。

三、判断题1、带式输送机的输送带既是牵引件又是承载件。

（√）2、真空吸料装置可以长距离地输送流体物料。

（×）3、流送槽是输送流体物料的。

（×）4、重力式卸料方式适用于流动性不太好的粉状料及潮湿物料。

（×）5、离心式卸料方式适用于粒度较小、流动性好、磨蚀性小的物料。

（√）6、掏取法装料运行阻力较小，故料斗的速度较高。

（√）7、带式输送机的输送带对耐磨性没有要求。

（×）8、作为带式输送机的输送带，延伸率越大越好。

（×）四、归纳题1、带式输送机的输送带对的要求是要求其强度高、挠性好、耐磨性强、延伸率及吸水性小。

2、斗式提升机的两种装料方式：掏取法和灌入法。

（1）掏取法装料运行阻力较小，故料斗的速度较高，为0.8～2m/s。

适合于小或磨蚀性小的粉状物料。

（2）灌入装料法适用于料块较大及磨蚀性较大的物料，料斗是密接布置的，其斗速较低，一般低于1m/s。

3、斗式提升机的三种卸料方式为：离心式、重力式、离心重力式。

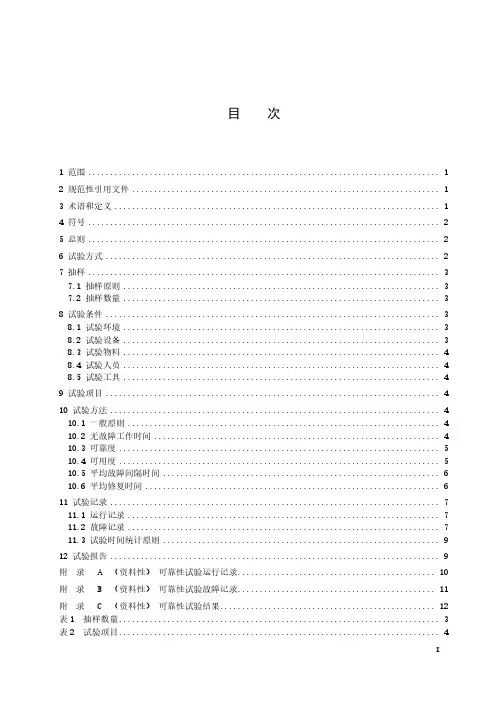

目次1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 符号 (2)5 总则 (2)6 试验方式 (2)7 抽样 (3)7.1 抽样原则 (3)7.2 抽样数量 (3)8 试验条件 (3)8.1 试验环境 (3)8.2 试验设备 (3)8.3 试验物料 (4)8.4 试验人员 (4)8.5 试验工具 (4)9 试验项目 (4)10 试验方法 (4)10.1 一般原则 (4)10.2 无故障工作时间 (4)10.3 可靠度 (5)10.4 可用度 (5)10.5 平均故障间隔时间 (6)10.6 平均修复时间 (6)11 试验记录 (7)11.1 运行记录 (7)11.2 故障记录 (7)11.3 试验时间统计原则 (9)12 试验报告 (9)附录A（资料性）可靠性试验运行记录 (10)附录B（资料性）可靠性试验故障记录 (11)附录C（资料性）可靠性试验结果 (12)表1 抽样数量 (3)表2 试验项目 (4)表B.1 可靠性试验故障记录表 ........................................................ 11 表C.1 可靠性试验结果表 ................................表A.1可靠性试验运行记录表..........................................................10. (12)物流仓储设备可靠性试验规范第1部分：输送分拣设备1 范围本文件界定了物流仓储设备可靠性相关的术语和符号，确立了可靠性试验的总则，规定了抽样方法，描述了试验方法，规定了输送分拣设备可靠性试验的试验条件、试验项目、试验记录和试验报告。
