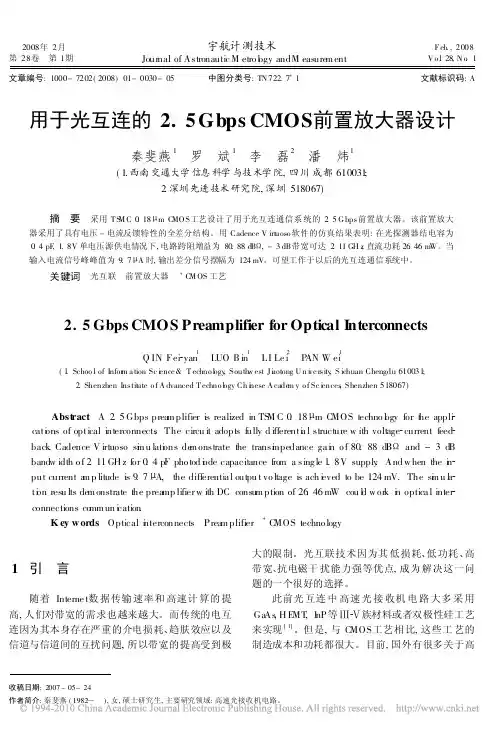

2008年2月宇航计测技术F eb .,2008第28卷 第1期Jour nal of Astronautic M etro l o gy andM easure m entV o.l 28,N o .1文章编号:1000-7202(2008)01-0030-05 中图分类号:TN 722.7+1文献标识码:A收稿日期:2007-05-24作者简介:秦斐燕(1982 ),女,硕士研究生,主要研究领域:高速光接收机电路。
用于光互连的2.5Gbps CMOS 前置放大器设计秦斐燕1罗 斌1李 磊2潘 炜1(1.西南交通大学信息科学与技术学院,四川成都610031;2.深圳先进技术研究院,深圳518067)摘 要 采用T S M C 0.18 m C MO S 工艺设计了用于光互连通信系统的2.5G bps 前置放大器。
该前置放大器采用了具有电压-电流反馈特性的全差分结构。
用Cadence V irt uoso 软件的仿真结果表明:在光探测器结电容为0.4pF ,1.8V 单电压源供电情况下,电路跨阻增益为80.88d B ,-3dB 带宽可达2.11GH z ,直流功耗26.46m W 。
当输入电流信号峰峰值为9.7 A 时,输出差分信号摆幅为124mV 。
可望工作于以后的光互连通信系统中。
关键词 光互联 前置放大器+C M OS 工艺2.5Gbps CMOS Preamplifier for Optical I nterconnectsQ IN Fei yan 1LUO B in 1LI Le i 2P AN W ei1(1.Schoo l of Infor m a tion Sc i ence &T echno l ogy ,South w est Ji aotong U n i ve rsity ,S ichuan Chengdu 610031;2.Shenzhen Instit ute o f A dvanced T echno l ogy Ch i nese A cade m y o f Sc i ences ,Shenzhen 518067)Abst ract A 2.5Gbps prea m plifier is realized in TS M C 0.18 m C MOS techno l o gy for t h e applicati o ns of optical interconnects .The circu it adopts fully d ifferenti a l structure w ith voltage current feed back .Cadence V irtuoso si m u lati o ns de m onstrate the transi m pedance ga i n o f 80.88dB and -3dB bandw idth o f 2.11GH z for 0.4pF pho tod i o de capacitance fro m a sing le 1.8V supply .And w hen the i n put current a m p litude is 9.7 A,the differentia l outpu t vo ltage is ach i e ved to be 124mV.The si m u l a ti o n resu lts de m onstrate the prea mp lifier w ith DC consum ption of 26.46m W cou l d w or k i n optica l inter connections co mm un i c ation .K ey w ords Optical i n terconnects Prea m plifier+C MOS techno logy1 引 言随着Interne t 数据传输速率和高速计算的提高,人们对带宽的需求也越来越大。

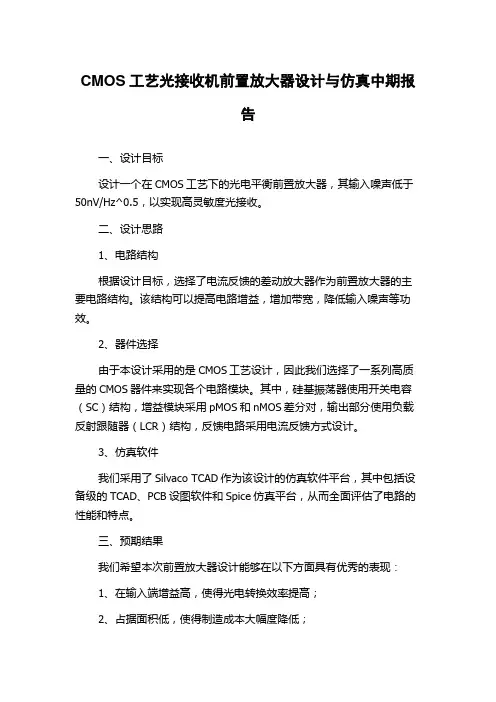

CMOS工艺光接收机前置放大器设计与仿真中期报
告
一、设计目标
设计一个在CMOS工艺下的光电平衡前置放大器,其输入噪声低于50nV/Hz^0.5,以实现高灵敏度光接收。
二、设计思路
1、电路结构
根据设计目标,选择了电流反馈的差动放大器作为前置放大器的主要电路结构。
该结构可以提高电路增益,增加带宽,降低输入噪声等功效。
2、器件选择
由于本设计采用的是CMOS工艺设计,因此我们选择了一系列高质量的CMOS器件来实现各个电路模块。
其中,硅基振荡器使用开关电容(SC)结构,增益模块采用pMOS和nMOS差分对,输出部分使用负载反射跟随器(LCR)结构,反馈电路采用电流反馈方式设计。
3、仿真软件
我们采用了Silvaco TCAD作为该设计的仿真软件平台,其中包括设备级的TCAD、PCB设图软件和Spice仿真平台,从而全面评估了电路的性能和特点。
三、预期结果
我们希望本次前置放大器设计能够在以下方面具有优秀的表现:
1、在输入端增益高,使得光电转换效率提高;
2、占据面积低,使得制造成本大幅度降低;
3、电路噪声小,可以提高检测灵敏度。
四、成果展望
我们希望通过本次前置放大器设计,提高光接收的特性和功效,为未来的光通信的发展做出微薄的贡献。

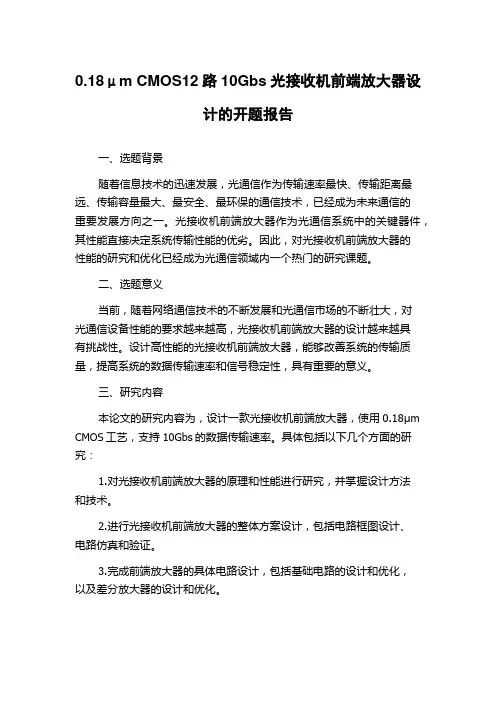

0.18μm CMOS12路10Gbs光接收机前端放大器设计的开题报告一、选题背景随着信息技术的迅速发展,光通信作为传输速率最快、传输距离最远、传输容量最大、最安全、最环保的通信技术,已经成为未来通信的重要发展方向之一。
光接收机前端放大器作为光通信系统中的关键器件,其性能直接决定系统传输性能的优劣。
因此,对光接收机前端放大器的性能的研究和优化已经成为光通信领域内一个热门的研究课题。
二、选题意义当前,随着网络通信技术的不断发展和光通信市场的不断壮大,对光通信设备性能的要求越来越高,光接收机前端放大器的设计越来越具有挑战性。
设计高性能的光接收机前端放大器,能够改善系统的传输质量,提高系统的数据传输速率和信号稳定性,具有重要的意义。
三、研究内容本论文的研究内容为,设计一款光接收机前端放大器,使用0.18μm CMOS工艺,支持10Gbs的数据传输速率。
具体包括以下几个方面的研究:1.对光接收机前端放大器的原理和性能进行研究,并掌握设计方法和技术。
2.进行光接收机前端放大器的整体方案设计,包括电路框图设计、电路仿真和验证。
3.完成前端放大器的具体电路设计,包括基础电路的设计和优化,以及差分放大器的设计和优化。
性能的影响,包括增益、带宽、噪声等参数。
5.对设计的电路进行实际电路测试,并进行性能测试和调整,测试结果与仿真结果进行对比,验证电路设计的可行性和性能。
四、研究方法1.研究文献法:对光接收机前端放大器的原理和性能进行文献综述,掌握设计方法和技术。
2.仿真验证法:采用电磁仿真软件、电路仿真软件等工具进行电路的多层次仿真和验证,评估电路的性能以及对系统传输性能的影响。
3.实验方法:对设计的电路进行实际电路测试,并进行性能测试和调整,验证电路设计的可行性和性能。
五、预期成果经过研究,预期达到以下成果:1.构建了支持10Gbs数据传输速率的光接收机前端放大器电路设计。
2.分析评估了电路的性能,包括增益、带宽、噪声等参数,并对电路进行了优化。
光接收机前置放大器的设计光纤通信系统以其高速、通信容量大、中继距离长、不受电磁干扰、资源丰富等优点被广泛应用于众多多媒体网络中。
光接收机是整个光纤通信系统的重要组成部分之一,其中的前置放大器是一个关键电路,它直接影响整个光接收机的性能,诸如速度、噪声、灵敏度。
当其工作在较高速率时,通常采用跨阻放大器的形式。
为了减少前端噪声,保持较高的灵敏度以降低误码率,避免因主放大器的级联而引起的信噪比的下降,此跨阻放大器需要有较高的增益。
同时为了使放大器工作在恰当的速率上,它又需要有适当的宽带特性,但是高增益和宽带是两个相互矛盾的要求, 因此,前置放大器的设计需在各种参数之间进行适当的折衷,最终取得一个平衡点。
1.光纤接收系统简介以往,高速率的前置放大器大多数用制造费用高的砷化镓或双极性硅工艺来实现[1,2]。
由于工艺限制,CMOS很难用于高速电路的设计中,但是随着CMOS工艺向着亚微米和深亚微米方向发展,其工作速率上限已逐渐接近砷化镓和双极性硅电路的常规工作速率,深亚微米CMOS工艺越来越多地应用于高速高性能的集成电路设计。
本文采用TSMC0.18μm CMOS工艺设计实现了用于SDH系统STM-16(2.5Gb/s)速率级光接收机前置放大器。
光接收机系统框图如图1 所示,它主要由光检测器、前置放大器、主放大器、时钟恢复电路、数据判决电路,以及分接器[3]等几部分组成。
图1中,光检测器将光纤传来的微弱光脉冲信号转换为电流脉冲信号,并通过一个低噪声的前置放大器将其转换为电压信号。
光检测器与前置放大器构成光接收机前端电路。
紧随其后的主放大器将前置放大器输出的电压小信号放大至限幅。
主放大器的输出电压脉冲的幅度应该足够的大,以便驱动后续的时钟恢复和数据判决电路。
时钟恢复和数据判决电路用来实现信号的再生。
最后高速数据流由分接器分接为低速码流。
2.前置放大器的选择作为光接收机中的关键部分,前置放大电路的性能在很大的程度上决定了整个光接收机的性能。
光纤传输系统,前置放大器增益计算
摘要:
1.光纤传输系统简介
2.前置放大器的作用
3.前置放大器增益计算方法
4.总结
正文:
光纤传输系统是一种广泛应用于通信领域的传输技术,其优点在于传输速度快、带宽大、信号衰减小等。
在光纤传输系统中,前置放大器是其中一个关键组件,主要负责对输入信号进行放大处理,以满足光纤传输的要求。
前置放大器增益的计算对于光纤传输系统的性能评估和优化具有重要意义。
一般来说,前置放大器增益的计算方法主要包括以下几个步骤:首先,需要了解光纤传输系统的基本参数,包括光纤长度、光纤类型、传输波长等。
这些参数将影响到前置放大器的增益需求。
其次,需要确定前置放大器的增益要求。
这通常取决于所要传输的信号的强度和噪声水平。
一般来说,增益要求越高,传输距离越远,但同时也会增加系统的复杂性和成本。
接下来,可以通过以下公式计算前置放大器的增益:
增益(dB)= 10 * log10(Pout / Pin)
其中,Pout 为输出信号功率,Pin 为输入信号功率。
需要注意的是,在实际应用中,前置放大器的增益可能会受到多种因素的
影响,如温度、电源电压等。
因此,在计算前置放大器增益时,还需要考虑到这些因素的影响。
总之,光纤传输系统中前置放大器的增益计算是一个关键环节,需要充分考虑系统的实际需求和各种影响因素。
2.5 Gb/s 0.35μmCMOS光接收机前置放大器设计近年来,随着社会信息化程度不断提高,信息交换量呈爆炸性增长,光纤通信干线系统以其高速、大容量的优点被广泛应用于电信网、计算机网络。
2.5 Gb/s 超高速光纤通信系统已经投入使用。
作为光纤通信系统中光接收机的关键部分,前置放大器的性能在很大程度上决定了整个光接收机的性能。
过去,对于高速的集成电路,多采用GaAs 工艺来实现。
但是随着深亚微米CMOS 工艺的不断发展,栅长不断减小,现在0.35μm CMOS 管的截止频率已经达到13.5 GHz,可以实现高速的集成电路。
本文采用台湾TSMC0.35μmCMOS 工艺实现了用于光纤传输系统STM- 16 (2.5Gb/s)速率级的前置放大器。
1 前置放大器简介前置放大器在光接收机系统中所处位置如跨阻放大器如图5 所示,采用电压并联负反馈的形式。
由共源放大和源极跟随组成基本放大部分,与Rf 共同构成电压并联负反馈。
4 模拟结果采用台湾TSMC0.35μmCMOS 工艺提供的BSIM3 元件模型和商用的SmartSpice 电路仿真软件对前置放大器进行了仿真。
模拟交流分析得到的幅频特性曲线如图6 所示。
放大器总的增益为73 dBΩ,3 dB 带宽为2.2 GHz。
低频截止频率为50 kHz。
图7 为输入5μA,2.5 Gb/s 的伪随机序列,采用SmartSpice 分析所得输出眼图。
5 版图设计前置放大器核版图如图8 所示,图中左上部分为跨阻放大器,是一个不对称的图形。
右半部分是两级差分放大器,由于是对称的图形,所以在绘制版图时可以只画上边部分,然后复制翻转下来。
跨阻放大器和差分放大器之间是RC 低通网络的电阻,电容值比较大,采用外接形式。
上下边界处图形为电源线,线的宽度要足够宽,以免电流过大烧毁。
中间横线为地线,同时使用两层金属,这样既减小了线宽、节省了面积。
光接收机分析
光接收机主要分为主放大器、前置放大器、光电检测器、AGC放大器、均衡器和判决器。
其原理图如下:
图1. 光接收机的原理图
前置放大器U220:光检测器和前置放大器合U220起来称为接收机前端,它是决定接收灵敏度的主要因素。
由于光检测器产生的光电流非常微弱(nA~μA),必须先经前置放大器进行低噪声放大。
主放大器U114:一般是多级放大器,它的作用是将前置放大器U220输出的信号放大到判决电路所需要的信号电平。
前置放大器U220的输出信号电乎一般为mV量级,而主放大器U114的输出信号一般为1V~3V。
放大电路U83和主放大电路U114组成自动增益控制电路,主要调节AGC放大器U99,使输入光信号在一定范围内变化时,输出电信号保持恒定。
AGC放大器U99:主要完成对接收到的视频信号放大并恒定输出,保证使接收端得到良好的视频信号。
均衡器U110:作用是对主放大器输出的失真的数字脉冲信号进
行整形,使之成为最有利于判决、码间干扰最小的升余弦波形。
均衡器的输出信号通常分为两路,一路经峰值检波电路变换成与输入信号的峰值成比例的直流信号,送入自动增益控制电路,用以控制主放大器的增益;另一路送入判决再生电路,将均衡器输出的升余弦信号恢复为"0"或"1"的数字信号。
判决器U112:判决器和时钟恢复电路合起来构成判决再生电路,判决再生电路的作用是将均衡器输出的信号恢复成理想的数字信号,其中,时钟恢复电路用来恢复采样所需的时钟。
电子图如下:
图2. 电子图手绘图如下:
图3. 手绘图1
图4. 手绘图2
图5. 手绘图3。

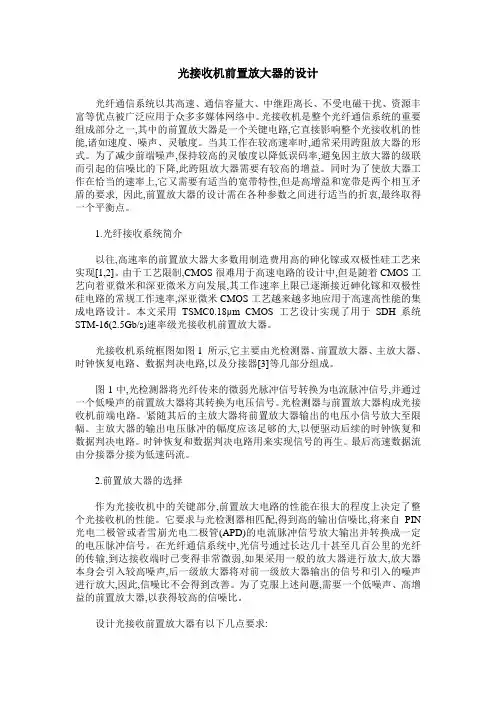

光接收机前置放大器的设计
光纤通信系统以其高速、通信容量大、中继距离长、不受电磁干扰、资源丰富等优点被广泛应用于众多多媒体网络中。
光接收机是整个光纤通信系统的重要组成部分之一,其中的前置放大器是一个关键电路,它直接影响整个光接收机的性能,诸如速度、噪声、灵敏度。
当其工作在较高速率时,通常采用跨阻放大器的形式。
为了减少前端噪声,保持较高的灵敏度以降低误码率,避免因主放大器的
级联而引起的信噪比的下降,此跨阻放大器需要有较高的增益。
同时为了使放大器工作在恰当的速率上,它又需要有适当的宽带特性,但是高增益和宽带是两个相互矛盾的要求, 因此,前置放大器的设计需在各种参数之间进行适当的折衷,最终取得一个平衡点。
1.光纤接收系统简介
以往,高速率的前置放大器大多数用制造费用高的砷化镓或双极性硅工艺来实现[1,2]。
由于工艺限制,cmos很难用于高速电路的设计中,但是随着cmos工艺向着亚微米和深亚微米方向发展,其工作速率上限已逐渐接近砷化镓和双极性硅电路的常规工作速率,深亚微米cmos工艺越来越多地应用于高速高性能的集成电路设计。
本文采用tsmc0.18μm cmos工艺设计实现了用于sdh系统
stm-16(2.5gb/s)速率级光接收机前置放大器。
光接收机系统框图如图1 所示,它主要由光检测器、前置放大器、主放大器、时钟恢复电路、数据判决电路,以及分接器[3]等几部分
组成。
图1中,光检测器将光纤传来的微弱光脉冲信号转换为电流脉冲信号,并通过一个低噪声的前置放大器将其转换为电压信号。
光检测器与前置放大器构成光接收机前端电路。
紧随其后的主放大器将前置放大器输出的电压小信号放大至限幅。
主放大器的输出电压脉冲的幅度应该足够的大,以便驱动后续的时钟恢复和数据判决电路。
时钟恢复和数据判决电路用来实现信号的再生。
最后高速数据流由分接器分接为低速码流。
2.前置放大器的选择
作为光接收机中的关键部分,前置放大电路的性能在很大的程度上决定了整个光接收机的性能。
它要求与光检测器相匹配,得到高的输出信噪比,将来自pin光电二极管或者雪崩光电二极管(apd)的电流脉冲信号放大输出并转换成一定的电压脉冲信号。
在光纤通信系统中,光信号通过长达几十甚至几百公里的光纤的传输,到达接收端时已变得非常微弱,如果采用一般的放大器进行放大,放大器本身会引入较高噪声,后一级放大器将对前一级放大器输出的信号和引入的噪声进行放大,因此,信噪比不会得到改善。
为了克服上述问题,需要一个低噪声、高增益的前置放大器,以获得较高的信噪比。
设计光接收前置放大器有以下几点要求:
(1)尽量减小等效输入噪声电流,提高灵敏度;
(2)与信号速率相适应的带宽;
(3)有足够大的增益,以克服后续电路噪声的影响。
这三个要求是相互矛盾和相互影响的,带宽的增加将导致噪声的增加和增益的下降。
此外,当温度变化时放大器应当保持增益、带宽和灵敏度的稳定。
输入阻抗要足够的小,以避免光检测器寄生电容对带宽的影响。
因此,前置放大器的电路形式的选择十分关键。
常见的前置放大器有低阻放大器、高阻放大器和跨阻放大器三种类型,但是目前在超高速光通信系统中,为减小输入电阻以保证足
够的带宽,最常见的前置放大器选用跨阻放大器的电路形式,其电
路拓扑如图2 所示。
这种放大器实际上就是一种通过反馈电阻给放大器输入端提供负反馈的高增益高阻抗放大器。
这种设计方法既有低噪声又有大带宽和宽动态范围的特点。
跨阻放大器实质上是一个电流-电压变换器,其优点是:
(1) 放大器的输入电阻小,因而电路的时间常数小,减小了波
形失真,基本不需要均衡;
(2) 动态范围大;
(3) 输出电阻小,放大器受噪声影响小,不易发生串话和电磁
干扰;
(4) 负反馈使放大器特性易于控制,稳定性也显著提高;
(5) 灵敏度在宽带应用时,仅比高阻放大器的低2~3db。
3.电路设计
我们选用的跨阻放大器的电路拓扑如图3 所示。
图中,m1、r 1 构成共源放大器,m2、m 3 构成源极跟随器,m4、r 2构成电路的输出级,r3和r4提供了栅极偏置电压。
其中,共源放大器和源极跟随器构成基本放大单元,反馈电阻r f跨接在基本放大单元的输入端和输出端之间,构成电压并联负反馈。
图3跨阻前置放大器
为了使高速光接收机在给定的速率下正常工作,其前置放大器的带宽应该尽量的宽。
图3所示类型的跨阻前置放大器,其频带宽度可以表示为:f w=1/2πc in r in,其中r
in=r f/a为输入电阻(r f为反馈电阻, a为放大器开环增益) ,输入寄生电容c in包括了光检测器寄生电容c s,以及封装电容c p。
输入电容c in和较大的输入电阻r in是影响放大器频带的主要因素。
可以通过减小输入电阻或输入电容来展宽带宽,但是减小放大器的输入寄生电容十分困难,通常采用减小放大器输入电阻的方式。
但通过减小反馈电阻r f来减小输入电阻,会因为反馈电阻r f的减小而引入额外的热噪声电流,降低前置放大器的灵敏度。
因此,在保证放大器的足够大开环增益的同时,合理选择反馈电阻r f的阻值大小,在保证放大器的带宽的情况下,尽可能减小反馈电
阻的热噪声,提高前置放大器的灵敏度,降低误码率。
此跨阻放大器的等效输入噪声电流功率谱函数表示如下[4,5]
式中:r f为反馈电阻,k为玻尔兹曼常数,t为绝对温度,q为单位电荷常量,i gl为fet的栅极漏电流,g m1为fet 的跨导,γ为fet 的沟道噪声系数, c gs1和c gd1
分别为fet的栅源和栅漏电容。
式中第一项表示由r f引入的热噪声电流的贡献;第二项代表mosfet的栅极漏电流引入的噪声,一般很小,可以忽略不计;最后一项代表了mosfet 的沟道热噪声。
由式(1)知,可以采取增大r f和g m1的方式来减小等效输入电流噪声。
本文介绍了利用0.18μm tsmc cmos工艺实现了用于sdh
stm-16速率级光接收机的跨阻前置放大器的设计,其工作频率为2.5gb/s ,单端输出摆幅为165mvp-p ,在5v电源工作下,功耗仅为7.74mw。
参考文献
[1] neuh?user m. a 13 gbit/ s si bipolar preamplifier for optical front ends [j]. electron. lett.1993, 29: 492 -493.
[2] scheinberg n, bayruns r j, laverick t m. monolithicgaas transimpedance amplifiers for fiber optic receivers [j]. ieee
j. solid state circuits, 1991, 26 (12): 1834 - 1 839.
[3] rein h m. multi2gigabit2per2second silicon bipolar ics for future optical2fiber transmission systems [j]. ieeej. solid state circuits, 1998, 23(3): 664 - 675.
[4] toumazou c, park s m. wideband low noise cmos transimpedance amplifier for gige hertz operation [j]. electron. lett. , 1996, 32: 1194 - 1196.
[5] vanisri t, toumazou c. integrated high frequency
low-noise current-mode optical transimpedance preamplifier: theory and practice [j]. ieee j. solid state circuits, 1995, 30 (6): 677 - 685.。
