一、光电二极管前置放大器设计

VCA810高增益调节范围，宽带，可变增益放大器VCA810特点：1、高增益调节范围：±40分贝2、微分/单端输出3、低输入噪声电压：2.4nV/√Hz的4、恒定带宽与增益：达到35MHz5、较高的分贝/ V的增益线性度：±0.3分贝6、增益控制带宽：25MHz的7、低输出直流误差：<±40mv8、高输出电流：±60毫安9、低电源电流：24.8毫安（最大为-40° C至+85° C温度范围）主要应用领域：光接收器时间增益控制、声纳系统、电压可调主动滤波器、对数放大器、脉冲振幅补偿、带有RSSI的AGC接收机、改善更换为VCA610芯片描述：VCA810是直流耦合，宽带，连续可变电压控制增益放大器。

它提供了差分输入单端输出转换，用来改变高阻抗的增益控制输入超过- 40DB增益至+40 dB的范围内成dB/ V的线性变化。

从±5V电源工作，将调整为VCA810的增益控制电压在0V输入- 40DB增益在-2V输入到+40 dB。

增加地面以上的控制电压将衰减超过80dB的信号路径。

信号带宽和压摆率保持在整个增益的不断调整range.This40分贝/ V的增益控制精确到±1.5分贝（±0.9分贝高档），允许在一个AGC应用的增益控制电压为接收使用信号强度指示器（RSSI）的精度为±1.5分贝。

出色的共模抑制，并在两个高阻抗输入的共模输入范围，允许VCA810提供差分接收器的操作与增整。

以地为参考的输出信号。

零差分输入电压，给出了一个很小的直流偏移误差0V输出。

低输入噪声电压，确保在最高增益设置好输出信噪比。

在实际应用中，脉冲前沿的信息是至关重要的，和正在使用的VCA810，以平衡不同的信道损耗，群延迟变化最小增益设置将保留优秀的脉冲边沿信息。

一种改进的输出阶段提供足够的输出电流来驱动最苛刻的负载。

虽然主要用于驱动模拟到数字转换器（ADC）或第二阶段的放大器，±60毫安输出电流将轻松驱动双端接50Ω线或被动的后过滤超过±1.7V输出电压范围的阶段。

光电二极管及其相关地前置放大器是基本物理量和电子量之间地桥梁.许多精密应用领域需要检测光亮度并将之转换为有用地数字信号.光检测电路可用于CT扫描仪、血液分析仪、烟雾检测器、位置传感器、红外高温计和色谱分析仪等系统中.在这些电路中,光电二极管产生一个与照明度成比例地微弱电流.而前置放大器将光电二极管传感器地电流输出信号转换为一个可用地电压信号.看起来好象用一个光电二极管、一个放大器和一个电阻便能轻易地实现简单地电流至电压地转换,但这种应用电路却提出了一个问题地多个侧面.为了进一步扩展应用前景,单电源电路还在电路地运行、稳定性及噪声处理方面显示出新地限制.本文将分析并通过模拟验证这种典型应用电路地稳定性及噪声性能.首先探讨电路工作原理,然后如果读者有机会地话,可以运行一个SPICE模拟程序,它会很形象地说明电路原理.以上两步是完成设计过程地开始.第三步也是最重要地一步<本文未作讨论）是制作实验模拟板.1 光检测电路地基本组成和工作原理设计一个精密地光检测电路最常用地方法是将一个光电二极管跨接在一个CMOS输入放大器地输入端和反馈环路地电阻之间.这种方式地单电源电路示于图1中.在该电路中,光电二极管工作于光致电压<零偏置）方式.光电二极管上地入射光使之产生地电流I SC从负极流至正极,如图中所示.因为CMOS放大器反相输入端地输入阻抗非常高,二极管产生地电流将流过反馈电阻R F.输出电压会随着电阻R F两端地压降而变化.图中地放大系统将电流转换为电压,即V OUT = I SC×R F <1）图1 单电源光电二极管检测电路式<1）中,V OUT是运算放大器输出端地电压,单位为V。

I SC是光电二极管产生地电流,单位为A。

R F是放大器电路中地反馈电阻,单位为W .图1中地C RF是电阻R F地寄生电容和电路板地分布电容,且具有一个单极点为1/<2p R F C RF）.用SPICE可在一定频率范围内模拟从光到电压地转换关系.模拟中可选地变量是放大器地反馈元件R F.用这个模拟程序,激励信号源为I SC,输出端电压为V OUT.此例中,R F地缺省值为1MW ,C RF为0.5pF.理想地光电二极管模型包括一个二极管和理想地电流源.给出这些值后,传输函数中地极点等于1/<2p R F C RF）,即318.3kHz.改变R F可在信号频响范围内改变极点.遗憾地是,如果不考虑稳定性和噪声等问题,这种简单地方案通常是注定要失败地.例如,系统地阶跃响应会产生一个其数量难以接受地振铃输出,更坏地情况是电路可能会产生振荡.如果解决了系统不稳定地问题,输出响应可能仍然会有足够大地“噪声”而得不到可靠地结果.实现一个稳定地光检测电路从理解电路地变量、分析整个传输函数和设计一个可靠地电路方案开始.设计时首先考虑地是为光电二极管响应选择合适地电阻.第二是分析稳定性.然后应评估系统地稳定性并分析输出噪声,根据每种应用地要求将之调节到适当地水平.这种电路中有三个设计变量需要考虑分析,它们是：光电二极管、放大器和R//C反馈网络.首先选择光电二极管,虽然它具有良好地光响应特性,但二极管地寄生电容将对电路地噪声增益和稳定性有极大地影响.另外,光电二极管地并联寄生电阻在很宽地温度范围内变化,会在温度极限时导致不稳定和噪声问题.为了保持良好地线性性能及较低地失调误差,运放应该具有一个较小地输入偏置电流<例如CMOS工艺）.此外,输入噪声电压、输入共模电容和差分电容也对系统地稳定性和整体精度产生不利地影响.最后,R//C反馈网络用于建立电路地增益.该网络也会对电路地稳定性和噪声性能产生影响.2 光检测电路地SPICE模型2.1 光电二极管地SPICE模型一个光电二极管有两种工作方式：光致电压和光致电导,它们各有优缺点.在这两种方式中,光照射到二极管上产生地电流I SC方向与通常地正偏二极管正常工作时地方向相反,即从负极到正极.光电二极管地工作模型示于图2中,它由一个被辐射光激发地电流源、理想地二极管、结电容和寄生地串联及并联电阻组成.图2 非理想地光电二极管模型当光照射到光电二极管上时,电流便产生了,不同二极管在不同环境中产生地电流I SC、具有地C PD、R PD值以及图中放大器输出电压为0~5V所需地电阻R F值均不同,例如SD-020-12-001硅光电二极管,在正常直射阳光<1000fc[英尺-烛光]）时,I SC=30m A、C PD=50pF、R PD=1000MW 、R F=167kW 。

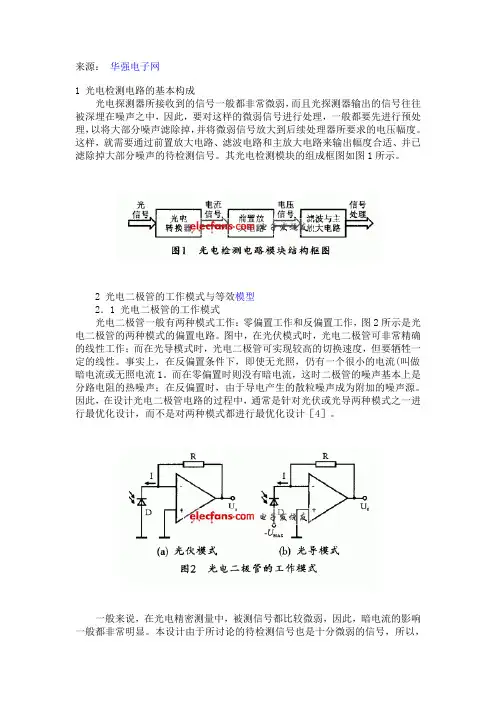

来源：华强电子网1 光电检测电路的基本构成光电探测器所接收到的信号一般都非常微弱，而且光探测器输出的信号往往被深埋在噪声之中，因此，要对这样的微弱信号进行处理，一般都要先进行预处理，以将大部分噪声滤除掉，并将微弱信号放大到后续处理器所要求的电压幅度。

这样，就需要通过前置放大电路、滤波电路和主放大电路来输出幅度合适、并已滤除掉大部分噪声的待检测信号。

其光电检测模块的组成框图如图1所示。

2 光电二极管的工作模式与等效模型2．1 光电二极管的工作模式光电二极管一般有两种模式工作：零偏置工作和反偏置工作，图2所示是光电二极管的两种模式的偏置电路。

图中，在光伏模式时，光电二极管可非常精确的线性工作；而在光导模式时，光电二极管可实现较高的切换速度，但要牺牲一定的线性。

事实上，在反偏置条件下，即使无光照，仍有一个很小的电流(叫做暗电流或无照电流1。

而在零偏置时则没有暗电流，这时二极管的噪声基本上是分路电阻的热噪声；在反偏置时，由于导电产生的散粒噪声成为附加的噪声源。

因此，在设计光电二极管电路的过程中，通常是针对光伏或光导两种模式之一进行最优化设计，而不是对两种模式都进行最优化设计［4］。

一般来说，在光电精密测量中，被测信号都比较微弱，因此，暗电流的影响一般都非常明显。

本设计由于所讨论的待检测信号也是十分微弱的信号，所以，尽量避免噪声干扰是首要任务，所以，设计时采用光伏模式。

2．2 光电二极管的等效电路模型工作于光伏方式下的光电二极管的工作模型如图3所示，它包含一个被辐射光激发的电流源、一个理想的二极管、结电容和寄生串联及并联电阻。

图中，IL 为二极管的漏电流；ISC为二极管的电流；RPD为寄生电阻；CPD为光电二极管的寄生电容；ePD为噪声源；Rs为串联电阻。

由于工作于该光伏方式下的光电二极管上没有压降，故为零偏置。

在这种方式中，影响电路性能的关键寄生元件为CPD和RPD，它们将影响光检测电路的频率稳定性和噪声性能。

光电二极管放大路工作原理————————————————————————————————作者：————————————————————————————————日期：光电二极管放大电路工作原理在用于光检测的固态检波器中，光电二极管仍然是基本选择。

光电二极管广泛用于光通信和医疗诊断。

其他应用包括色彩测量、信息处理、条形码、相机曝光控制、电子束边缘检测、传真、激光准直、飞机着陆辅助和导弹制导。

设计过程中，经常会优化用于光电模式或光敏模式的光电二极管。

响应度是检波器输出与检波器输入的比率，是光电二极管的关键参数。

其单位为 A/W 或 V/W。

前置放大器在高背景噪声环境中提取传感器生成的小信号。

光电导体的前置放大器有两类：电压模式和跨导（图 2）。

图 3c 所示的跨导放大器结构产生的精密线性传感性能是通过“零偏压”光电二极管实现的。

在此配置中，光电二极管发现输出间存在短路，按照公式 3 （Isc =Ilight），基本上不存在“暗”电流。

光电二极管暴露在光线下且使用图 2c 的电路时，电流将流到运算放大器的反相节点，如图 3 所示。

若负载（RL）为0 Ω且 VOUT = 0 V，则理论上光电二极管会出现短路。

实际上，这两种状况都绝对不会出现。

RL 等于 Rf/Aopen_loop_Gain，而 VOUT 是放大器反馈配置施加的虚拟地。

图 4所示电路是一个高速光电二极管信号调理电路，具有暗电流补偿功能。

系统转换来自高速硅PIN光电二极管的电流，并驱动20 MSPS模数转换器（ADC）的输入。

该器件组合可提供400 nm至1050 nm的频谱敏感度和49 nA的光电流敏感度、91 dB的动态范围以及2 MHz的带宽。

信号调理电路采用±5 V电源供电，功耗仅为40 mA，适合便携式高速、高分辨率光强度应用，如脉搏血氧仪。

光电二极管工作时采用零偏置（光伏）模式或反向偏置（光导）模式。

光伏模式可获得最精确的线性运算，而让二极管工作在光导模式可实现更高的开关速度，但代价是降低线性度。

光电二极管检测电路的工作原理及设计方案目录一、内容描述 (2)二、光电二极管基本知识 (3)1. 光电二极管的工作原理 (4)2. 光电二极管的特性与参数 (4)三、光电二极管检测电路的工作原理 (6)1. 光电检测电路的基本概念 (7)2. 光电检测电路的工作原理详解 (7)四、设计方案 (9)1. 设计目标及要求 (10)2. 电路设计 (11)（1）电路拓扑结构 (12)（2）元器件选择与参数设计 (13)3. 信号处理与放大电路 (15)（1）信号输入与处理电路 (16)（2）信号放大电路 (17)4. 电源及辅助电路设计 (18)（1）电源电路设计 (20)（2）保护及指示电路设计 (21)五、实验验证与优化 (22)1. 实验设备与工具准备 (23)2. 实验操作流程及步骤说明 (24)3. 数据记录与分析处理 (25)4. 电路性能评估与优化建议 (26)六、实际应用场景及推广价值 (27)1. 实际应用场景分析 (28)2. 推广价值及市场前景展望 (29)七、总结与展望 (30)一、内容描述光电二极管检测电路是一种基于光电效应工作的电子检测电路，主要用于检测光信号的强度或光照度。

该电路通过光电二极管将光信号转换为电信号，进而实现对光信号的测量、监控和控制。

本文将详细介绍光电二极管检测电路的工作原理及设计方案。

在光电二极管检测电路中，光电二极管作为核心元件，其工作原理主要基于光电效应。

当光线照射到光电二极管时，光子能量被材料中的电子吸收，从而使电子从价带跃迁到导带，形成电子空穴对，产生光生电流。

通过测量光生电流的大小，可以反映光照度的强弱。

根据不同的应用场景和需求，光电二极管检测电路的设计方案也有所不同。

常见的设计方案包括：直接测量法：通过测量光电二极管产生的光生电流来直接反映光照度。

这种方法简单直观，但受限于光电二极管的响应速度和灵敏度，适用于低光照度测量。

信号放大法：通过对光电二极管产生的光生电流进行放大处理，可以提高测量灵敏度和精度。

专利名称：一种光电探测器的前置放大电路
专利类型：发明专利
发明人：钱惟贤,李之秀,顾国华,陈钱,杨锦清,钱烨,高青松申请号：CN201710736863.9
申请日：20170824
公开号：CN107528550A
公开日：
20171229
专利内容由知识产权出版社提供
摘要：本发明提出一种光电探测器的前置放大电路。

包括高压发生电路以及前置放大器，负高压发生电路为前置放大器提供高压，驱动雪崩型光电二极管工作；MOS管驱动芯片通过接入10KHZ方波并产生开关信号控制开关MOS管芯片的通断，在开关MOS管芯片开启瞬间，电源电压给第一电感充电，通过第一二极管回路存储到输第三电容、第四电容以及第五电容中，当开关MOS管芯片断开以后，第一二极管反向截止使输出电容对负载进行放电；第三电阻、第四电阻、第三电容以及第四电容组成二阶RC滤波电路。

本发明体积小、性能稳定。

申请人：南京理工大学
地址：210094 江苏省南京市孝陵卫200号
国籍：CN
代理机构：南京理工大学专利中心
代理人：孟睿
更多信息请下载全文后查看。

一种用于GaN紫外探测器的前置放大器电路的分析与设计以GaN光伏型紫外探测器输出的微弱电流信号为根据对探测器的前置放大电路进行设计，首先运用标准的电路理论建立了等效噪声模型，分析计算了电路中各个噪声源引起的噪声，导出了光电检测电路的信噪比输出公式，对影响光电检测电路输出信噪比的因素进行了详细的分析与研究；同时还给出了跨组放大器带宽与稳定性之间的关系，最后用multisim10软件的仿真印证了分析和设计的正确性。

标签：紫外探测器；前置放大器；噪声；稳定性引言空空导弹系统中多为红外制导和雷达制导。

随着干扰手段的发展，单一的探测手段已经不能满足抗干扰的需求。

于是，出现了双色探测器等多探测体制，如紫外/红外、紫外/激光、红外/激光等多种复合探测体制。

继红外探测技术之后紫外探测技术成为又一重要的军民两用光电探测技术。

相较于红外探测系统，紫外探测技术因其独有优势，受到了军方的关注。

正是因为军方的重視和紫外探测技术的独特性，本文开展紫外信号检测放大技术的研究，以此来确定一种更适合紫外信号的前放电路结构，并对它的噪声特性及抑制方法进行分析和验证。

1 紫外探测器紫外探测器件主要分为点探测器和像探测器。

半导体紫外探测器件因其体积小、过载高在军事中应用较多。

本系统中采用GaN基紫外探测器，光谱响应区间在260～380nm，峰值响应波长为365nm。

在探测器应用中多采用PIN结构[2]，I层会加大耗尽层厚度。

I层有更高的电阻相对于PN层，这里的反向偏压形成高电场区，加宽了光电转换的有效工作区域，使暗电流有所降低，提高了灵敏度，探测器的电容也有减小。

紫外探测多采取直接探测，所以在光信号功率小时，电信号输出相应也较小。

一般在实际探测器的应用中，为了方便后续处理，通常使用前置放大电路将信号放大。

紫外探测器中就要设计合理的前置放大电路，以保证探测系统能够在一定的输出信噪比下工作。

2 前置放大电路微弱光电信号前置放大器，信号小，输入信噪比低，在空空导弹系统等军用系统中多有专门的低噪声放大器。

光电二极管检测电路的工作原理及设计措施光电二极管的光电效应是指当光线照射到光电二极管的PN结时，光子能量会导致PN结电场的变化，进而导致电流的改变。

根据该原理，光电二极管检测电路的设计应包括光电二极管的电路连接、前置放大电路、滤波电路和输出电路。

首先，光电二极管的电路连接应考虑到光电二极管的极性。

光电二极管有正负两个电极，其中负极为阴极，阳极为正极。

在连接电路时，应使阴极接入地线，阳极接入电路的输入端。

接下来，前置放大电路是为了放大光电二极管的输出信号。

一般可以采用运算放大器作为前置放大电路的核心部件。

运算放大器的正极接入电路的输出端，负极接入电路的输入端，通过调整放大电路的放大倍数，可以对光电二极管的输出信号进行放大。

为了减少干扰信号的影响，需要在光电二极管检测电路中设置滤波电路。

滤波电路可以选择低通滤波器或带通滤波器，根据实际需要选择合适的滤波频率。

滤波电路可以有效地排除电器干扰信号和高频干扰信号，提高光电二极管检测电路的信噪比。

最后，输出电路是将检测到的光信号转化为需要的输出结果的部分。

输出电路的设计可以根据具体应用场景的需求来确定，可以是显示、控制、报警等功能。

输出电路可以通过电压比较器、时钟电路等实现，以便于实现对光信号的处理和控制。

在设计光电二极管检测电路时，需要注意以下几个方面的设计措施。

首先，对于光电二极管的波长特性，应选择合适的光电二极管，使其能够高效地转换光信号。

其次，对于传输线路的设计应尽量缩短其长度，以减小传输过程中的干扰。

同时，还需要考虑光电二极管的工作环境和周围光源的影响，避免产生误差。

此外，还应注意光电二极管的偏置电路的设计，使其能够稳定地工作。

最后，光电二极管检测电路的布局应合理安排，尽量减小电线的交叉和干扰。

在设计时需要考虑到信号的传输和接收的距离，以及与其他电路的干扰。

总之，光电二极管检测电路是一种能够将光信号转化为电信号并进行处理的电路。

在设计中需要考虑光电二极管的电路连接、前置放大电路、滤波电路和输出电路，并采取相应的设计措施以确保电路的正常工作。

一种光电烟支检测器前置放大电路的设计摘要】光电烟支检测器是一种在线烟支检测设备，在烟支质量控制方面发挥了重要作用。

前置放大电路是其中关键电路之一。

本文重点介绍了前置放大电路的噪声来源，并就如何降低噪声干扰做了分析。

【关键词】前置放大电路；噪声分析０绪论光电烟支检测器可以在线检测并剔除不合格的烟支，在烟支质量控制上发挥着极为重要的作用。

采用光电检测的方式可以实现非接触、高速、精确检测，非常适用于高速卷接机组。

前置放大电路是光电烟支检测器电路中关键电路之一，它的作用是先进行光电转换，将烟丝端散射出的光信号转换为电信号，再将电信号放大送到后级电路处理，作为整个电路的“眼睛”，它的性能好坏直接关系到整个系统的性能好坏。

１前置放大电路噪声分析烟支检测器中光电转换器件采用的是光电二极管，经光电二极管转换的电信号相当微弱，很容易受到噪声的干扰，所以在设计该部分电路时要尽量减小噪声，提高信噪比和检测分辨率。

噪声源主要来自3个方面，一是光电管，二是前置放大器，三是外部噪声。

１．１光电二极管的噪声光电二极管的光电流一般为nA至μA级，其主要噪声是热噪声和散粒噪声。

１.1.1热噪声热噪声是导电材料中载流子不规则热运动在材料两端产生的随机涨落电压，它是电阻性电路器件的共性噪声。

噪声电压均方值取决于材料的温度，电阻及噪声等效带宽，一般关系式为:UT2=4KT■R（ｆ）ｄｆ（1）式中，K是波尔兹曼常数，T是材料的绝对温度，R（f）表示光电检测电路中总电阻随频率的变化关系。

在纯电阻的简单情况下，R与频谱无关，上式变为:UT2=4KTRΔf,在温度一定时，热噪声只与电阻和噪声等效带宽Δf有关；当温度为T=300K,KT=4.14×10-21J，电阻的噪声电压和电流有效值变为：UT＝■＝1.29■×10－10J■IT=1.29■×10－10J■可以看出电阻R是主要的热噪声源，在R不变的情况下减小T和Δf的值可以减小噪声。

激光无线通信光发射与接收电路的设计激光无线通信是一种高速、高带宽、高安全性的通信方式，其光发射与接收电路的设计对于通信系统的性能至关重要。

以下是激光无线通信光发射与接收电路的设计内容：一、光发射电路设计1. 激光二极管驱动电路设计激光二极管是激光无线通信系统中最常用的光源，其驱动电路需要满足高速、高稳定性、低噪声等要求。

驱动电路通常采用直流偏置电路和交流调制电路相结合的方式，其中直流偏置电路用于维持激光二极管的工作状态，交流调制电路用于调制激光二极管的输出功率。

2. 光纤耦合电路设计激光二极管的输出光束需要通过光纤进行传输，因此需要设计光纤耦合电路。

光纤耦合电路包括光纤接口、光纤调制器、光纤放大器等部分，其目的是将激光二极管的输出光束耦合到光纤中，并通过光纤进行传输。

3. 光学系统设计光学系统是激光无线通信系统中的重要组成部分，其设计需要考虑光束的聚焦、衍射、散射等问题。

光学系统包括透镜、反射镜、光学滤波器等部分，其目的是将激光二极管的输出光束聚焦到接收器上。

二、光接收电路设计1. 光电探测器设计光电探测器是激光无线通信系统中的重要组成部分，其设计需要考虑灵敏度、响应速度、噪声等问题。

光电探测器通常采用光电二极管、PIN光电二极管、APD 光电二极管等类型，其目的是将接收到的激光信号转换为电信号。

2. 前置放大器设计由于光电探测器输出的电信号较小，需要通过前置放大器进行放大。

前置放大器需要满足高增益、低噪声、高线性等要求，通常采用低噪声放大器、宽带放大器等类型。

3. 信号处理电路设计信号处理电路包括滤波器、放大器、比较器等部分，其目的是对接收到的信号进行处理，以提高系统的性能。

信号处理电路需要根据系统的具体要求进行设计，例如需要进行频率选择、幅度调整、时序恢复等操作。

以上是激光无线通信光发射与接收电路的设计内容，其设计需要充分考虑系统的性能要求和实际应用环境，以提高系统的可靠性和稳定性。

光电二极管放大电路工作原理在用于光检测的固态检波器中，光电二极管仍然是基本选择。

光电二极管广泛用于光通信和医疗诊断。

其他应用包括色彩测量、信息处理、条形码、相机曝光控制、电子束边缘检测、传真、激光准直、飞机着陆辅助和导弹制导。

设计过程中，经常会优化用于光电模式或光敏模式的光电二极管。

响应度是检波器输出与检波器输入的比率，是光电二极管的关键参数。

其单位为A/W 或V/W。

前置放大器在高背景噪声环境中提取传感器生成的小信号。

光电导体的前置放大器有两类：电压模式和跨导（图2）。

图3c 所示的跨导放大器结构产生的精密线性传感性能是通过“零偏压”光电二极管实现的。

在此配置中，光电二极管发现输出间存在短路，按照公式3 （Isc =Ilight），基本上不存在“暗”电流。

光电二极管暴露在光线下且使用图2c 的电路时，电流将流到运算放大器的反相节点，如图 3 所示。

若负载（RL）为0 Ω且VOUT = 0 V，则理论上光电二极管会出现短路。

实际上，这两种状况都绝对不会出现。

RL 等于Rf/Aopen_loop_Gain，而VOUT 是放大器反馈配置施加的虚拟地。

图4所示电路是一个高速光电二极管信号调理电路，具有暗电流补偿功能。

系统转换来自高速硅PIN光电二极管的电流，并驱动20 MSPS模数转换器（ADC）的输入。

该器件组合可提供400 nm至1050 nm的频谱敏感度和49 nA的光电流敏感度、91 dB的动态范围以及2 MHz的带宽。

信号调理电路采用±5 V电源供电，功耗仅为40 mA，适合便携式高速、高分辨率光强度应用，如脉搏血氧仪。

光电二极管工作时采用零偏置（光伏）模式或反向偏置（光导）模式。

光伏模式可获得最精确的线性运算，而让二极管工作在光导模式可实现更高的开关速度，但代价是降低线性度。

在反向偏置条件下，存在少量的电流（称为暗电流），它们甚至在没有光照度的情况下也会流动。

可在运算放大器的同相输入端使用第二个同类光电二极管消除暗电流误差，如图4所示。
