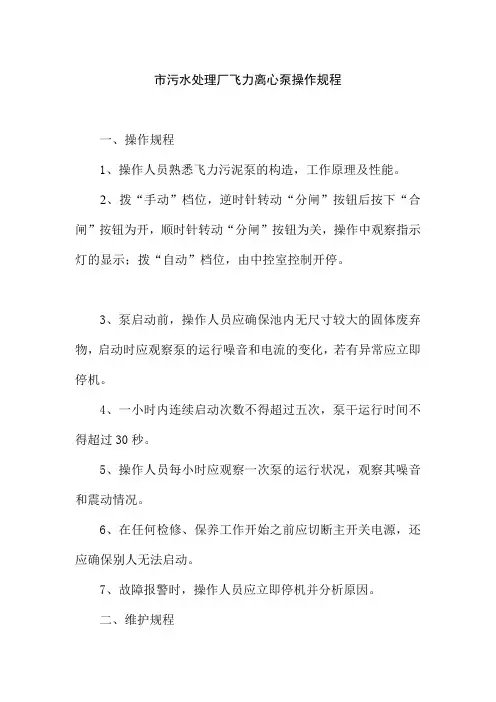

市污水处理厂飞力离心泵操作规程
一、操作规程
1、操作人员熟悉飞力污泥泵的构造，工作原理及性能。

2、拨“手动”档位，逆时针转动“分闸”按钮后按下“合闸”按钮为开，顺时针转动“分闸”按钮为关，操作中观察指示灯的显示；拨“自动”档位，由中控室控制开停。

3、泵启动前，操作人员应确保池内无尺寸较大的固体废弃物，启动时应观察泵的运行噪音和电流的变化，若有异常应立即停机。

4、一小时内连续启动次数不得超过五次，泵干运行时间不得超过30秒。

5、操作人员每小时应观察一次泵的运行状况，观察其噪音和震动情况。

6、在任何检修、保养工作开始之前应切断主开关电源，还应确保别人无法启动。

7、故障报警时，操作人员应立即停机并分析原因。

二、维护规程
1、换油操作程序
⑴、卸下标有“出油孔”的螺钉，一定要从出油孔处把油排净。

油箱可能有压力，用一块抹布盖住油塞以防止油飞溅。

⑵、用油泵抽净油室中的油，装好“出油孔”处螺丝，务必从“注油孔”处将油注入。

每次均要用新的O形圈更换油室螺丝下的旧O形圈，放回油塞并拧紧，（潜污泵）拧紧力矩为80N*m 。

⑶、检查油漆，如损坏，请重漆。

潜污泵建议采用粘度等级为ISO VG15到32的矿物油，油量：600系列驱动单元4.5升，700系列驱动单元5.5升。

污泥泵建议采用粘度等级接近ISO VG32的矿物油。

污泥泵、潜污泵每年应至少检查一次，若是在严酷的运行条件下应增加检查的次数，在正常的条件下，每三年至少应做一次大修。

若是更换了密封件，建议运行一周后对油进行检查。

每月检查一次吊柄及吊链的状况。

0.5级
2020.03.22
交直流电压表
D26-V
318-6 318-18
318-26
0.5级
2020.03.22
交直流电流表
D26-A
318-63 319-79
319-72 319-78
0.5级
2020.03.22
三相功率仪
ZNG-2503A
206003
0.5级
2020.03.22
电流互感器
HL-50
IFS4000 DN200
A4915-00/873
A4916-00/873
0.2级
2020.03.24
转速转差仪
ANG-C
20041
0.1级
2020.03.22
交直流功率表
D26-W
112218 112251
419-20
0.5级
2020.03.22
低功率因素功率表
D34-W
102937 102943
20003 20004
20005 20006
0.2级
2020.03.22
电阻温度仪
ZNG-RTA
20043
0.2级
2020.03.22
直流双臂电桥
QJ44
200281601
0.2级
2020.03.22
精密压力表
YB150A-0.6、1.0、
2.5、4.0、-0.1
1056、364、
013503、919、
符合
符合
合格
合格
3
绝缘电阻
（MΩ）
≥20.00
50.00
50.00
合格
合格
4
定子绕组耐电压试验

潜水泵型号及参数说明
潜水泵的型号及参数主要根据井径、流量、扬程、配用功率的不同而不同，就奥特泵业型号为AT250QJ80-300/10-110Kw的潜水泵来说明，AT表示的是奥特泵业的产品简称，250表示使用井径不小于250毫米，QJ表示井用潜水泵（潜井的首字母），80表示流量为80m3/h （即80吨每小时），300表示扬程为300米，10表示叶轮串联级数为10级，110表示配用功率为110Kw。

型号说明：
□ - WQ D - □ - □ - □
| | | | | | 电机功率(KW)
| | | | | 额定扬程(m)
| | | | 额定流量(m3/h)
| | | 配单相电机(配三相不标注)
| | 污水潜水电泵
| 口径
以下是一些常见潜水泵型号及参数的说明表格仅供参考。

安明电气保证生产安全使用说明书FL-A型搅拌器/潜水泵安全控制器广州市安明电气科技有限公司荣誉出品FL-A型飞力潜水泵/搅拌机安全控制器，以飞力搅拌器/潜水泵本身具有标准配套传感器为蓝本而设计的安全控制装置。

它与飞力搅拌器/潜水泵配套使用，就能达到最佳使用效果并为维护、维修带来极大之方便。

FL-A具有定子室泄漏或油室泄漏监测保护、电机绕组温度监测保护（内含双金属开关）功能。

（1）本公司之FL-A型号产品均可在任何情况下，都能为飞力潜水泵/搅拌机提供有效的安全保护（2）安全控制器能对各输入传感器进行自动诊断，而且全部故障信号都能进行显示及锁存，为维修同检查带来方便。

（3）采用数字信号处理，功耗少，散热低，性能稳定。

（4）由于采用数字技术，消除各种频率干扰，提高抗干扰能力，工作可靠。

（5）采用进口名牌继电器，负载能力强，达到5A/220V（无源触点）。

（6）电子控制板，双面进行特殊处理，大大提高防潮，防腐以及绝缘性能的能力，增强稳定性、可靠性，能大大延长其工作寿命。

1、主要规格及技术参数A：FL-A型安全控制器可以处理搅拌器/潜水泵的以下输出信号电机定子室绕组过热的热敏开关（中国大陆常用叫法：双金属片开关）电机定子室内的泄漏传感器FLS：油室中的水分泄漏传感器CLS：B：FL-A型安全控制器技术运行参数：I（电流）小于3MA→电机绕组温度过热。

I（电流）大于3MMA、小于22MA→正常工作状态。

I（电流）大于22MA→泄漏故障状态（包含定子室泄漏或油室泄漏）。

C：绿灯：正常工作时亮，其技术含义：非一般电源指示，而是本控制器内部自检及工作运转正常。

泄漏红灯：红灯亮时，则表示发生FLS或CLS故障：发生泄漏时有10秒左右的延时时间，（达到设定值时计算）。

D：FL-A型安全控制器以下输出信号（1）电机绕组温度过高继电器采用双路无源触点输出（2）泄漏继电器采用无源触点输出2. 正常使用环境条件（1）工作环境温度：－20℃~+40℃；（2）长期不得大于相对湿度90％；3. 供电电压（1）24V AC/DC；（2）正常运行参数：电流值3MA＜I＜22MA;电流值I＜3MM为过高温度;电流值I＞ 22MA为泄漏故障，有10秒延时。

单位：除英寸外均为 mm
泵排出口径 项目
50
65
80
100
导杆
1″自来水管或 32×3.5 无缝钢管
导杆长度
地脚螺栓数量、规格
膨胀螺栓数量、规格 地脚螺栓的 预留孔尺寸
池深-300
池深-305 池深-425 池深-410
4-M16×220
4-M20×300
2-M16×150Ⅰ
80×80×270
100×100×350
保留技术更改的权力
8
下滑到底，耦合架就会与出水管座对齐扣紧。需要维修泵时，只需把泵 向上提，泵与出水管座就脱开了。这种安装方式很便于泵的维修。
由于耦合装置和泵是相对独立的，所以，如果您的泵站因情况变化需 换用同口径的低扬程或高扬程的泵，可以仍然使用原来的耦合装置。
自动耦合安装相关尺寸 软管移动安装配用的软管尺寸
O 形密封圈材质为耐油橡胶
螺母 M10×1.25 弹簧垫圈 10
叶轮压板 WQB07-01A
螺钉 M8×25 弹簧垫圈 8
叶轮压板 WQB07-10
螺钉 M10×25 弹簧垫圈 10 叶轮压板 WQB07-16
螺母、螺钉、弹簧垫圈材质为不锈钢，叶轮压板材质为 Q235
155×3.55 一个 180×3.55 二个 10×2.65 三个
并在订单上注明。 4、成套供货件是按用户选定的安装方式配套供货。选购件、备件须
用户另外订购。 5、由于耦合装置的简洁设计，导杆只须用一般的自来水管或钢管。
我们在前面已经提供了用作导杆的自来水管或钢管的规格及长度计算方 法，用户只需自行购置自来水管或钢管，切成需要的长度就可以使用了， 所以导杆不作为耦合安装时的成套供货件。用户需要由我公司提供导杆 时，须另外订购并写入订单。

当前WQ无堵塞潜水排污泵50WQ15-15-1.5行业市场一片红海，就连潜水排污泵的产业集群地浙江省温岭市和温州市也是鱼龙混杂，大大小小千百多家潜水排污泵厂家分布在温岭市和温州市的市郊，其中很大一部份靠采购零部件来组装的企业，也有不少的干脆连组装排污泵也觉得麻烦，索性干起皮包公司的营生，对外也同样号称是排污泵的生产厂家。

浙江飞力泵业有限公司是一家专业制造“排污泵、污水泵、不锈钢潜水泵、不锈钢污水泵、不锈钢排污泵、不锈钢深井泵”的企业，具有集科研、制造、销售为一体，拥有完善的质量管理体系。

公司产品进入上千个工程项目和千万个家庭，并且出口58个国家和地区。

我们在紧抓质量的同时，不忘抓服务，保证售前售后2小时反应，6天解决问题，真正的专业售前、贴心售后！有90%的客户是从未见过面的，直接打款再发货。

这么多像您一样的客户选择信任我们，您也可以！一、WQ无堵塞潜水排污泵50WQ15-15-1.5特点：排污泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体流动，实现浆体的输送。

1．优质轴承,具有高回转、低噪音、低振动、低磨损转矩等特点，延长使用寿命。

2.双流道通道式叶轮，该种叶轮属于无叶片的叶轮，叶轮流道是一个从进口到出口的一个弯曲的流道。

所以适宜于抽送含有大颗粒和长纤维的介质，抗堵性好，功率曲线比较平稳，不易产生超功率的问题。

3. 采用双道串联机械密封，机械密封面：合金对碳化硅，机械密封橡胶件：丁腈橡胶，机械密封弹簧：不锈钢；耐用、耐磨。

4. 电机采用100%国标铜线电机.5. 配备不锈钢螺丝和吊环.6. 外表光滑美观！7. 防漏电缆线，即使破损也不会导致电机进水9. 自动耦合装置和水泵自动控制柜可供选购。

二、WQ无堵塞潜水排污泵50WQ15-15-1.5使用条件1.介质温度不超过50℃，密度为1.0-1.3kg/m³,PH值在6~9范围内。

微型潜水泵的性能参数
一、流量Q：泵的流量是指泵在单位时间内由泵出口排出液体的体积量，以Q表
示，单位是m3/h或m3/s。

二、扬程H：泵的扬程指单位重量的液体通过泵后获得的能量，以H表示，单位
是m，即排出液体的液柱高度。

三、转速n：泵的转速指泵轴单位时问内的转数，以n表示，单位是r/min。

四、功率和效率
1、有效功率P U 泵的有效功率是指单位时间内泵输送出的液体获得的有效能
量，也称输出功率。

P U=ρgQH/1000 (kW)
式中Q——泵的流量，m3/s；
H——泵的扬程，m；
ρ—-介质密度，kg/m3；
g——重力加速度，g=9.81m/s2。

2、轴功率P a 泵的轴功率是指单位时间内由原动机传到泵轴上的功，也称输入
功率，单位是W或kW。

3、效率η泵效率η是泵的有效功率与轴功率之比，即：η=Pu/P a。

2005-2-4Guangzhou
一般制造工艺－浸注
• 整个定子采用完全浸入树脂直至饱和的工艺。 • 然后转子通过旋转烘烤变硬。 • 由于树脂蒸发，空气渗入，蒸发后会形成气泡。 • 这些不规则的气泡导致树脂无法完全浸入，降低了
定子的绝缘能力。
2005-2-4Guangzhou
飞力工艺－滴注
•新 的 改 进 工 艺 确 保 树 脂 完 全 浸 透 定 子 绕 组 。 •通 过 缓 慢 旋 转 装 置 对 定 子 预 热 。 •聚 脂 树 脂 溶 剂 慢 慢 地 滴 入 定 子 。 •由 于 树 脂 可 用 于 高 温 ， 故 粘 性 很 低 。 •在 慢 速 旋 转 过 程 中 ， 树 脂 会 渗 入 所 有 空 隙 ， 毛 细 张 力会将树脂渗透到绕组的细微之处。 •在 整 个 滴 注 过 程 中 ， 旋 转 装 置 转 动 定 子 ， 直 至 最 后 阶段冷却阶段。
保工作环境的安全性。 • 总体降低对空气和水的污染。
2005-2-4Guangzhou
插入式机械密封
• 所有飞力产品的机械密封的类似 性
• 预安装和工厂测试组件
污物的排除、防止密封面的胡乱安装
机械密封耐腐蚀烧结碳化钨
➢ 机械密封是潜水泵的心脏 ➢ 碳化钨与碳化硅相比有如下
优点：
➢ 6倍的机械强度 ➢ 4倍的抗拉强度 ➢ 6倍的抗热阻塞能力(能迅速降温)
4 kW
相同结果 !
2005-2-4Guangzhou
推力是性能参数 !
真正搅拌器性能是推力(以牛顿为单位) 它描述为多少力从叶轮传输到液体
1000 N
(6 kW)
1000 N
(4 kW)
相同结果 !
2005-2-4Guangzhou

1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。

上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.河北仕航机械制造有限公司河北仕航机械制造有限公司是齿轮泵、螺杆泵、转子泵、热油泵等产品专业生产加工的公司，拥有完整、科学的质量管理体系。

河北仕航机械制造有限公司的诚信、实力和产品质量获得业界的认可。

3.上海贝德泵业有限公司上海贝德泵业有限公司，是一家专业设计、开发、制造和销售通用流体设备的股份制企业。

公司日本寺田株式会社等国外著名泵阀公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，并长期聘请国外专家为公司进行技术指导，产品具有国际竞争力。

贝德公司主要产品：离子膜过滤系统，无负压变频供水，CQ、CQB、CQF、QBY、DBY系列磁力泵，WQ、QW系列潜水排污泵、ISG、IRG、IHG、ISGD系列立式管道泵、ISW、ISWD系列卧式离心泵、DL型立式多级泵、CDL、GDL型便拆式管道多级泵、LG、LG-B型便拆式高层建筑给水多级泵、成套生活(消防)给水设备、变频控制柜、水泵专用控制柜等。

潜水泵选型
本潜水泵选型内有性能图谱、型号规格、流量扬程功率、性能参数等供用户或设计院潜水泵选型设计【QW(WQ)系列无堵塞潜水排污泵】性能参数：
WQ、QW系列潜水式排污泵价格
【AS型撕裂式潜水排污泵】性能参数：
AS型无堵塞潜水排污泵价格
【AS型撕裂式潜水排污泵】性能型谱图：
AS型无堵塞潜水排污泵价格
【JYWQ系列自动搅匀潜水排污泵】性能参数：
JYWQ、JPWQ自动搅匀系列排污泵价格
【JYWQ系列自动搅匀潜水排污泵】性能曲线图：
JYWQ、JPWQ自动搅匀系列排污泵价格
【QJ型井用潜水泵（深井泵）】性能参数：
QJ系列井用潜水电泵价格
【QY型充油式潜水电泵】性能参数：
QY型充油式潜水泵价格
【WQK/QG系列切割式潜水排污泵】性能参数：
WQK高效无堵塞带切割装置型及带刀型污水污物潜水泵价格。

飞力FLYGT潜水泵NP3102.090
飞力FLYGT潜水泵3202.180-0840072
飞力FLYGT潜水泵2102.0041-06200137
飞力FLYGT潜水泵5510.180-5008
瑞典飞力FLYGT潜水泵D8050.280HT
瑞典飞力FLYGT潜水泵D8050.280
ITT飞力-瑞典FLYGT飞力（飞力水泵）
总部设在瑞典的首都斯德哥尔摩的ITT-FLYGT（飞力）公司成立于1901年，是全球最大的水泵制造集团-ITT工业公司的全资子公司，ITT-FLYGT是全球潜水泵、潜水搅拌器和曝气系统的领先供应商。
ITT-FLYGT（飞力）公司在流体技术领域已经积累了50多年的经验，飞力的工程师掌握的当今世界上最先进的技术，用来涉及各种流体产品.
飞力FLYGT潜水排污泵NP3140.180
飞力FLYGT液压泵3067.180-0246
飞力FLYGT潜水泵D 8022.282 D8022282
飞力FLYGT潜水泵NP3153.090
飞力FLYGT潜水泵3153.090
飞力FLYGT潜水泵2670.180-0830136
飞力FLYGT潜水泵2670.180-0005
Flygt泵的主件材质应是ASTM A－48级35B(DIN 1691)灰口铸铁，其表面须平滑、无砂眼或其它铸造缺陷，所有外露的螺栓螺母均由AISI.304不锈钢或更高级别的其它材料制成。除不锈钢外，所有与泵送介质接触的金属表面和泵的外部应喷涂水性底漆及高固双份面漆进行保护。机械密封的设计应是机械加工的金属与金属接触。泵/电机单元结合部分需要防水密封，接合面应是机械加工的、并嵌入腈橡胶O形环。O形环为不需要一定扭力就能压紧，嵌入两个接合面并以四个边接触的橡胶环。横截面为矩形的橡胶，纸质或化学合成物并需一定扭力才能压紧的垫片不能替代使用。不能使用两次复合密封圈，如椭圆状O形环、密封油脂及硅胶或其它替代物。
