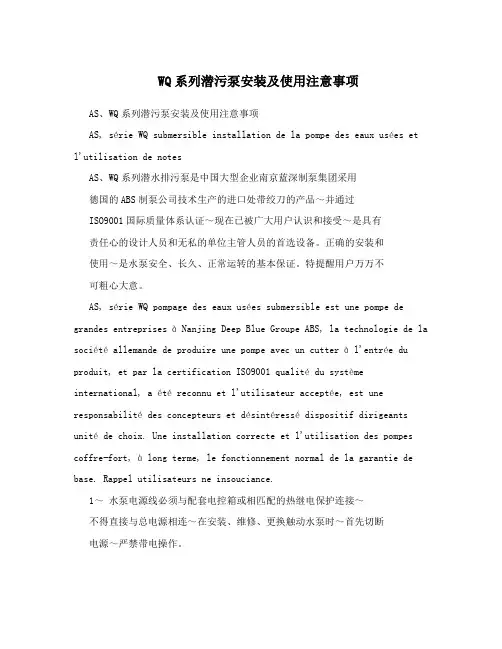

WQ系列潜污泵安装及使用注意事项AS、WQ系列潜污泵安装及使用注意事项AS, série WQ submersible installation de la pompe des eaux usées et l'utilisation de notesAS、WQ系列潜水排污泵是中国大型企业南京蓝深制泵集团采用德国的ABS制泵公司技术生产的进口处带绞刀的产品～并通过ISO9001国际质量体系认证～现在已被广大用户认识和接受～是具有责任心的设计人员和无私的单位主管人员的首选设备。
正确的安装和使用～是水泵安全、长久、正常运转的基本保证。
特提醒用户万万不可粗心大意。
AS, série WQ pompage des eaux usées submersible est une pompe de grandes entreprises à Nanjing Deep Blue Groupe ABS, la technologie de la société allemande de produire une pompe avec un cutter à l'entrée du produit, et p ar la certification ISO9001 qualité du système international, a été reconnu et l'utilisateur acceptée, est une responsabilité des concepteurs et désintéressé dispositif dirigeantsunité de choix. Une installation correcte et l'utilisation des pompes coffre-fort, à long terme, le fonctionnement normal de la garantie de base. Rappel utilisateurs ne insouciance.1～水泵电源线必须与配套电控箱或相匹配的热继电保护连接～不得直接与总电源相连～在安装、维修、更换触动水泵时～首先切断电源～严禁带电操作。
电机产品样本石家庄强大机电设备制造有限责任公司目录一、井用潜水三相异步电动机1、YQS、JQS型潜水电动机2、1215-1234型潜水电动机二、矿用增安型潜水电动机三、电机产品的选用及应用QJ、JQ系列潜水泵配套表RITZ潜水泵配套表配套控制柜简介应用案例井用潜水三相异步电动机●简介：我公司生产的井用潜水电动机共有YQS系列，JQS系列， RITZ（1215-1234）系列共三个主要系列。
功率：1.2-410kW；电压：380V（460V）（其它电压等级须特殊订货）；极数：2、4；适用井径：150、200、250、300、400mm；电源频率：50Hz（60Hz）；●典型应用农业灌溉；市政供水；工厂、矿山用水；居民生活用水；海水或卤水的输送（需特殊订货）。
●使用条件及技术数据1、电机应完全潜入水中，但潜入深度不得大于70米；2、水中固体物含量（重量比）不得超过0.01%；3、水的酸碱度PH值介于6.5-8.5之间；4、水中氯离子含量不得超过400毫克/升；5、水中硫化氢含量不得大于1.5mg/L；6、保证电机的引出电缆处端电压为380（1±5%）伏特，频率为50赫兹（其它电压或频率须特殊订货）；7、环境水温一般不得高于20℃，超过时须降容使用；8、电机运行时内部应充满洁净的清水（可加防冻液）；9、电机的最大运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；10、电机应选用合适的控制方式（如我公司的LQQ、LZQ、LRQ、LBQ系列控制柜，该系列控制柜专门为潜水电泵设计，可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；11、电机为连续工作制（S1）。
两次起动时间间隔不得小于10分钟；12、电机应可竖直使用，也可卧式使用（须特殊订货）；13、用于水池或超过规定的井径中时应加装吸水罩，以保证电机良好的散热。
