工程上各种砖用量计算一、常用砖、砌块1、烧结普通砖（粘土砖）1）烧结普通砖按主要原料分为粘土、页岩、煤矸石和粉煤灰。

2）烧结普通砖根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。

3）烧结普通砖根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品、一等品、合格品二个等级。

优等品适用清水墙，一等品、合格品可用于混水墙。

4）公称尺寸为：240mm< 115mm< 53mm九五砖尺寸：240X 115X 53mm标准砖、统一砖）八五砖尺寸：216 X 105 X 43mm七五砖尺寸：190X 90 X 40mm5）普通粘土砖每块重量在2.5公斤左右2、烧结多孔砖（粘土砖）1）烧结多孔砖以粘土、页岩、煤矸石和粉煤灰为主要原料，经焙烧而成的多孔砖，孔洞率超过25%,不大于35%。

2）烧结多孔砖根据抗压强度、变异系数分为MU30、MU25、MU20、MU15、MU10 五个强度等级。

3）优点：用烧结多孔砖和烧结空心砖代替烧结普通砖，可使建筑物自重减轻30% 左右，节约粘土20%〜30%,节省燃料10%〜20%,墙体施工功效提高40%,并改善砖的隔热隔声性能。

4）烧结多孔砖尺寸偏差、外观质量、强度等级和物理性能分为优等品、一等品、合格品三个等级。

5）多孔砖分为:P 型（240mnX 115mnX 90mm）M 型（190mm< 190mm< 90mm）3、烧结空心砖（粘土砖）1）烧结空心砖以黏土、页岩、煤矸石等为主要原料，经焙浇而成的空心砖。

主要用于非承重部位。

孔洞率大于35%。

2）烧结空心砖根据密度分为800、900、1100 三个密度级别。

每个密度级根据孔洞及其排数、尺寸偏差、外观质量、强度等级和物理性能分为优等品、一等品和合格品三个等级。

规格尺寸：390mmX190mmX190mm4、蒸压灰砂砖（灰砂砖）1）蒸压灰砂砖是以石灰、砂为主要原料蒸压养护而成。

蒸压灰砂砖适用于各类民用建筑、公用建筑和工业厂房的内、外墙，以及房屋的基础。

2-4 砌体结构计算2-4-1 砌体结构的计算用表1．砌体和砂浆的强度等级砌体和砂浆的强度等级，应按下列规定采用：烧结普通砖、烧结多孔砖等的强度等级：MU30、MU25、MU20、MU15和MU10；蒸压灰砂砖、蒸压粉煤灰砖的强度等级：MU25、MU20、MU15和MU10；砌块的强度等级：MU20、MU15、MU10、MU7.5和MU5；石材的强度等级：MU100、MU80、MU60、MU50、MU40、MU30和MU20；砂浆的强度等级：M15、M10、M7.5、M5和M2.5。

2．各类砌体的抗压强度设计值（表2-60~表2-64）烧结普通砖和烧结多孔砖砌体的抗压强度设计值（MPa）表2-602．对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以0.7；3．对T形截面砌体，应按表中数值乘以0.85；4．表中轻骨料混凝土砌块为煤矸石和水泥煤渣混凝土砌块。

轻骨料混凝土砌块砌体的抗压强度设计值（MPa）表2-63注：1．表中的砌块为火山渣、浮石和陶粒轻骨料混凝土砌块；2．对厚度方向为双排组砌的轻骨料混凝土砌块砌体的抗压强度设计值，应按表中数值乘以0.8。

毛石砌体的抗压强度设计值（MPa）表2-643．各类砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值（表2-65）沿砌体灰缝截面破坏时砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值（MPa）表2-65沿齿缝沿齿缝沿通缝烧结普通砖、烧结多孔砖蒸压灰砂砖、蒸压粉煤灰砖混凝土砌块注：．对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于时，其轴心抗拉强度设计值f t和弯曲抗拉强度设计值f tm应按表中数值乘以搭接长度与块体高度比值后采用；2．对孔洞率不大于35%的双排孔或多排孔轻骨料混凝土砌块砌体的抗剪强度设计值，可按表中混凝土砌块砌体抗剪强度设计值乘以1.1；3．对蒸压灰砂砖、蒸压粉煤灰砖砌体，当有可靠的试验数据时，表中强度设计值，允许作适当调整；4．对烧结页岩砖、烧结煤矸石砖、烧结粉煤灰砖砌体，当有可靠的试验数据时，表中强度设计值，允许作适当调整。

超全楼梯工程量计算（图文讲解）楼梯算量包含很多：楼梯面层、楼梯踢脚、楼梯墙面、楼梯天棚面、楼梯扶手栏杆等等，同时对应的清单列项也很多，在造价对量过程中经常会引发争议。

其实，只要对楼梯列项和楼梯工程量计算规则熟悉就可以避免很多争端。

将这一部分的手算、软件算、注意点都详细罗列，希望对大家有帮助！❁楼梯构件的组成1.主体构件：由梯段（也叫踏步段）、平台板（包括层间平台板、楼层平台板）、梯梁（包括层间平台梁、楼层连接梁）、梯柱四大部分组成。

▼主体构件三维图①梯段：设有踏步供人们在楼层上下行走到通道段落称梯段，一般情况下从当前层走到上一层或下一层，如果有一个梯段叫一跑楼梯，有两个梯段叫两跑楼梯，依次类推如下图：说明一下，我认为实际中高层结构中的剪刀楼梯应该是一跑楼梯，剪刀楼梯虽然层间有两个梯段，但是你从本层到上层只需要走过一个梯段就上去了，所以是一跑楼梯，如下图：②平台板：包括层间平台板和楼层平台板。

层间平台板位于楼层的中间，比如你想从三层到四层去，走到层间平台板处你累了可以休息下，所以层间平台板又名休息平台板。

楼层平台板位于楼层顶面，它把结构板与楼梯紧密连接，因此楼层平台板又名楼层连接板，由于它的标高和楼层层顶标高一致所以把他叫楼层平台板。

这块板虽然是楼层板但是他的钢筋构造设计人员一般在楼梯结构平面图设计。

③梯梁：包括层间平台梁和楼层平台梁。

层间平台梁位于楼层的中间，它是层间平台板的支座，它的作用就是把层间平台板支撑起来，又名休息平台梁。

楼层平台梁位于楼层顶面，它是楼层平台板的支座，它的作用就是把楼层平台板支撑起来，它连接着楼层平台板与楼层结构板，因此又名楼层连接梁。

④梯柱：它是层间平台梁的支座，他的作用是把层间平台梁支撑起来。

总结一下你在脑海中想一下这个场景，你站在层间平台板上，你的身体重量传递到层间平台板上，层间平台板在把重量传递到层间平台梁上，再从层间平台梁传递到梯柱上。

有的朋友可能会问梯柱的支座呢？梯柱是支撑在结构梁上的。

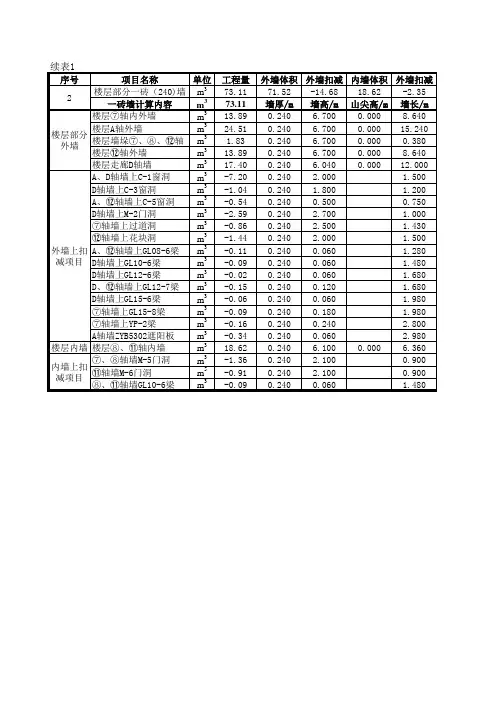

过梁支座长度(m):0.250.2 1.260.50ABCDEFGHIJKLMNOPQRSTUVWXyZAAAB24、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:过梁支座长度(m):0.250.2 1.260.5024、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:过梁支座长度(m):0.250.2 1.260.5024、直形砖墙拉结筋间距m:钉钢丝网宽(m):拉结筋长度m:拉结筋直径mm:砖墙计算表格说明：1、 表头部分，“过梁支座长度”需输入，一般是每端0.25m，“钉钢丝网宽”栏，是输入钢丝网宽度的。

施工规范规定，凡不同材质相接处的抹灰，要钉钢丝网，避免以后抹灰开裂，砼柱、梁与砖墙相接处，需钉钢线网，墙的两面都需要钉。

钢丝网的宽度一般是0.2m宽，一般施工图中没有说明此点。

“拉结筋长度”是砼柱预埋的拉结筋，长度一般伸入墙内1米，再加锚固在砼柱内0.2米，所以可以输入1.2，此点在结构说明中一般都有涉及。

2、 “砖墙宽度”栏输入砖墙的宽度。

3、 “长”栏输入砖墙轴线长度，没有扣除中间的砼柱等需扣除的宽度。

4、 “支座”栏输入需扣除中间的砼柱等需扣除部分宽度之和。

5、 “柱面钢网条数”栏，输入这堵墙所有柱子钉钢网的条数。

端部砼柱与砖墙接触线有1条，中间的柱与砖墙接融线有左、右2条。

6、 “层高”栏输入楼层的层高，从±0.00面(或楼板面)到上一层楼板面。

7、 “梁高或板厚”栏输入砖墙顶砼梁或板的厚度(如果砖墙中间有通长梁,将此梁高度加在一起)。

8、 “外装饰面数”输入外装饰面数，一堵墙有2面，如果2面都是外装饰，例如阳台隔墙，则输入2，内装饰面为2－2=0，如果只有1面是外装饰，则输入1，内装饰面为2－1=1，如果是内墙，则输入0或空白，则内装饰面为2－0=2。

通过该栏经筛选可分别汇总外墙和内墙的面积。

9、 “梁面钢网条数”输入墙与砼梁共计接融线的条数,顶端的梁与墙接融线只有1条，中间的通长梁与墙接融线有上、下2条。

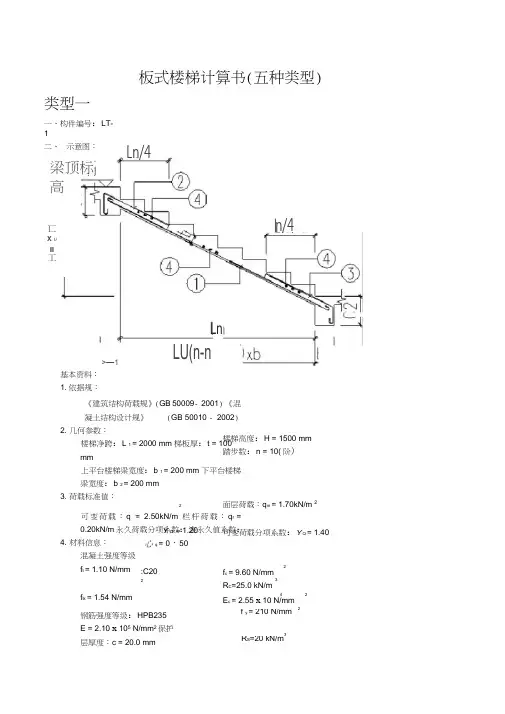

板式楼梯计算书（五种类型）类型一一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2.几何参数：楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2R c=25.0 kN/m3f tk = 1.54 N/mm2E c= 2.55×104 N/mm2钢筋强度等级: HPB235 f y = 210 N/mm2E s= 2.10×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2222 m计算跨度：L0 = L1＋(b1＋b2)/2 = 2.00＋(0.20＋0.20)/2 = 2.20 m梯段板与水平方向夹角余弦值：cosα = 0.8292. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 15.20 kN右端支座反力: R r = 15.20 kN最大弯矩截面距左支座的距离: L max = 1.10 m最大弯矩截面距左边弯折处的距离: x = 1.10 mM max = R l*L max－P n*x2/2= 15.20*1.10－13.82*1.102/2= 8.36 kN·m相对受压区高度：ζ= 0.169123 配筋率：ρ= 0.007731纵筋(1号)计算面积：A s = 579.85 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*579.85 = 144.96 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：579.85 mm2采用方案：d10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：144.96 mm2采用方案：d6@140实配面积： 202 mm23.4号钢筋计算结果采用方案：d6@200实配面积： 141 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.202/8= 6.607 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (8.42 + 0.50*2.500)*2.202/8= 5.851 kN*m3.计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 6.607×106/(0.87*75*785)= 128.932 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*128.932)= 0.6064) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10×105/(2.55×104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 2.10×105*785*752/[1.15*0.606+0.2+6*8.235*1.047%/(1+3.5*0.0)]= 6.561×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*B S (混凝土规范式 8.2.2)= 6.607/(5.851*(2.0-1)+6.607)*6.561×102= 3.480×102 kN*m25.计算受弯构件挠度f max = 5*(q gk+q qk)*L04/(384*B)= 5*(8.42+2.500)*2.204/(384*3.480×102)= 9.574 mm6.验算挠度挠度限值f0=L0/200=2.20/200=11.000 mmf max=9.574mm≤f0=11.000mm，满足规范要求!七、裂缝宽度验算:1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.202/8= 6.607 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 6.607×106/(0.87*75.00*785)= 128.932 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*128.932)= 0.6067.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax=αcr*ψ*σsk/E S*(1.9*C+0.08*d eq/ρte) (混凝土规范式 8.1.2－1)= 2.1*0.606*128.932/2.1×105*(1.9*20+0.08*14/1.571%)= 0.0854 mm≤ 0.30 mm,满足规范要求类型二一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2.几何参数：楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm上平台楼梯梁宽度: b1 = 200 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2R c=25.0 kN/m3f tk = 1.54 N/mm2E c= 2.55×104 N/mm2钢筋强度等级: HPB235 f y = 210 N/mm2E s= 2.10×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2222 m计算跨度：L0 = L1＋b1/2－b = 2.00＋0.20/2－0.22 = 1.88 m梯段板与水平方向夹角余弦值：cosα = 0.8292. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 12.97 kN右端支座反力: R r = 12.97 kN最大弯矩截面距左支座的距离: L max = 0.94 m最大弯矩截面距左边弯折处的距离: x = 0.94 mM max = R l*L max－P n*x2/2= 12.97*0.94－13.82*0.942/2= 6.09 kN·m相对受压区高度：ζ= 0.119990 配筋率：ρ= 0.005485纵筋(1号)计算面积：A s = 411.39 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*411.39 = 102.85 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：411.39 mm2采用方案：d10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：102.85 mm2采用方案：d6@140实配面积： 202 mm23.4号钢筋计算结果采用方案：d6@200实配面积： 141 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*1.882/8= 4.814 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (8.42 + 0.50*2.500)*1.882/8= 4.263 kN*m3.计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 4.814×106/(0.87*75*785)= 93.930 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*93.930)= 0.4224) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10×105/(2.55×104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 2.10×105*785*752/[1.15*0.422+0.2+6*8.235*1.047%/(1+3.5*0.0)]= 7.717×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*B S (混凝土规范式 8.2.2)= 4.814/(4.263*(2.0-1)+4.814)*7.717×102= 4.093×102 kN*m25.计算受弯构件挠度f max = 5*(q gk+q qk)*L04/(384*B)= 5*(8.42+2.500)*1.884/(384*4.093×102)= 4.320 mm6.验算挠度挠度限值f0=L0/200=1.88/200=9.389 mmf max=4.320mm≤f0=9.389mm，满足规范要求!七、裂缝宽度验算:1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*1.882/8= 4.814 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 4.814×106/(0.87*75.00*785)= 93.930 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*93.930)= 0.4227.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax=αcr*ψ*σsk/E S*(1.9*C+0.08*d eq/ρte) (混凝土规范式 8.1.2－1) = 2.1*0.422*93.930/2.1×105*(1.9*20+0.08*14/1.571%)= 0.0433 mm≤ 0.30 mm,满足规范要求类型三一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2.几何参数：楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 300 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2R c=25.0 kN/m3f tk = 1.54 N/mm2E c = 2.55×104 N/mm2钢筋强度等级: HPB235 f y = 210 N/mm2E s = 2.10×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2222 m计算跨度：L0 = L1＋L2＋(b1＋b2)/2 = 2.00＋0.30＋(0.20＋0.20)/2 = 2.50 m梯段板与水平方向夹角余弦值：cosα = 0.8292. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 1.70＋2.50＋0.40＋0.20 = 4.80 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.80＋1.40*0.7*1*2.50 = 8.93 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.80＋1.40*1*2.50 = 9.26 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.13 kN右端支座反力: R r = 15.60 kN最大弯矩截面距左支座的距离: L max = 1.24 m最大弯矩截面距左边弯折处的距离: x = 1.24 mM max = R l*L max－P n*x2/2= 17.13*1.24－13.82*1.242/2= 10.61 kN·m相对受压区高度：ζ= 0.220978 配筋率：ρ= 0.010102纵筋(1号)计算面积：A s = 757.64 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*757.64 = 189.41 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：757.64 mm2采用方案：d10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：189.41 mm2采用方案：d6@140实配面积： 202 mm23.4号钢筋计算结果采用方案：d6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：d10@100实配面积： 785 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.502/8= 8.532 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk + ψq*q qk)*L02/8= (8.42 + 0.50*2.500)*2.502/8= 7.556 kN*m3.计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 8.532×106/(0.87*75*785)= 166.493 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2) = 1.1-0.65*1.54/(1.571%*166.493)= 0.7174) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10×105/(2.55×104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 2.10×105*785*752/[1.15*0.717+0.2+6*8.235*1.047%/(1+3.5*0.0)]= 6.015×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*B S (混凝土规范式 8.2.2)= 8.532/(7.556*(2.0-1)+8.532)*6.015×102= 3.190×102 kN*m25.计算受弯构件挠度f max = 5*(q gk+q qk)*L04/(384*B)= 5*(8.42+2.500)*2.504/(384*3.190×102)= 17.412 mm6.验算挠度挠度限值f0=L0/200=2.50/200=12.500 mmf max=17.412mm＞f0=12.500mm，不满足规范要求!七、裂缝宽度验算:1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.502/8= 8.532 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 8.532×106/(0.87*75.00*785)= 166.493 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7177.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax =αcr*ψ*σsk/E S*(1.9*C+0.08*d eq/ρte) (混凝土规范式 8.1.2－1)= 2.1*0.717*166.493/2.1×105*(1.9*20+0.08*14/1.571%)= 0.1305 mm≤ 0.30 mm,满足规范要求类型四一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2.几何参数：楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2R c=25.0 kN/m3f tk = 1.54 N/mm2E c= 2.55×104 N/mm2钢筋强度等级: HPB235 f y = 210 N/mm2E s= 2.10×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2222 m计算跨度：L0 = L1＋L3＋(b1＋b2)/2 = 2.00＋0.30＋(0.20＋0.20)/2 = 2.50 m梯段板与水平方向夹角余弦值：cosα = 0.8292. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 1.70＋2.50＋0.40＋0.20 = 4.80 kN/m 恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.80＋1.40*0.7*1*2.50 = 8.93 kN/m活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.80＋1.40*1*2.50 = 9.26 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 15.60 kN右端支座反力: R r = 17.13 kN最大弯矩截面距左支座的距离: L max = 1.26 m最大弯矩截面距左边弯折处的距离: x = 0.86 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 15.60*1.26－[9.26*0.40*(0.86＋0.40/2)＋13.82*0.862/2]= 10.61 kN·m相对受压区高度：ζ= 0.220978 配筋率：ρ= 0.010102纵筋(1号)计算面积：A s = 757.64 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*757.64 = 189.41 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：757.64 mm2采用方案：d10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：189.41 mm2采用方案：d6@140实配面积： 202 mm23.4号钢筋计算结果采用方案：d6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：d10@100实配面积： 785 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.502/8= 8.532 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (8.42 + 0.50*2.500)*2.502/8= 7.556 kN*m3.计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 8.532×106/(0.87*75*785)= 166.493 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7174) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10×105/(2.55×104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1)= 2.10×105*785*752/[1.15*0.717+0.2+6*8.235*1.047%/(1+3.5*0.0)]= 6.015×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*B S (混凝土规范式 8.2.2)= 8.532/(7.556*(2.0-1)+8.532)*6.015×102= 3.190×102 kN*m25.计算受弯构件挠度f max = 5*(q gk+q qk)*L04/(384*B)= 5*(8.42+2.500)*2.504/(384*3.190×102)= 17.412 mm6.验算挠度挠度限值f0=L0/200=2.50/200=12.500 mmf max=17.412mm＞f0=12.500mm，不满足规范要求!七、裂缝宽度验算:1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.502/8= 8.532 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 8.532×106/(0.87*75.00*785)= 166.493 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*166.493)= 0.7177.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax=αcr*ψ*σsk/E S*(1.9*C+0.08*d eq/ρte) (混凝土规范式 8.1.2－1) = 2.1*0.717*166.493/2.1×105*(1.9*20+0.08*14/1.571%) = 0.1305 mm≤ 0.30 mm,满足规范要求类型五一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2001）《混凝土结构设计规范》（GB 50010－2002）2.几何参数：楼梯净跨: L1 = 2000 mm 楼梯高度: H = 1500 mm梯板厚: t = 100 mm 踏步数: n = 10(阶)上平台楼梯梁宽度: b1 = 200 mm下平台楼梯梁宽度: b2 = 200 mm下平台宽: L2 = 300 mm 上平台宽: L3 = 300 mm3.荷载标准值：可变荷载：q = 2.50kN/m2面层荷载：q m = 1.70kN/m2栏杆荷载：q f = 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40准永久值系数: ψq = 0.504.材料信息：混凝土强度等级: C20 f c = 9.60 N/mm2f t = 1.10 N/mm2 R c=25.0 kN/m3f tk = 1.54 N/mm2 E c= 2.55×104 N/mm2钢筋强度等级: HPB235 f y = 210 N/mm2E s= 2.10×105 N/mm2保护层厚度：c = 20.0 mm R s=20 kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：a s = 25.00 mm支座负筋系数：α = 0.25四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m踏步宽度：b = 0.2222 m计算跨度：L0 = L1＋L2＋L3＋(b1＋b2)/2 = 2.00＋0.30＋0.30＋(0.20＋0.20)/2 = 2.80 m 梯段板与水平方向夹角余弦值：cosα = 0.8292. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：g km = (B＋B*h/b)*q m = (1＋1*0.15/0.22)*1.70 = 2.85 kN/m自重：g kt = R c*B*(t/cosα＋h/2) = 25*1*(0.10/0.829＋0.15/2) = 4.89 kN/m抹灰：g ks = R S*B*c/cosα = 20*1*0.02/0.829 = 0.48 kN/m恒荷标准值：P k = g km＋g kt＋g ks＋q f = 2.85＋4.89＋0.48＋0.20 = 8.42 kN/m恒荷控制：P n(G) = 1.35*P k＋γQ*0.7*B*q = 1.35*8.42＋1.40*0.7*1*2.50 = 13.82 kN/m 活荷控制：P n(L) = γG*P k＋γQ*B*q = 1.20*8.42＋1.40*1*2.50 = 13.61 kN/m荷载设计值：P n = max{ P n(G) , P n(L) } = 13.82 kN/m(2) 平台板：面层：g km' = B*q m = 1*1.70 = 1.70 kN/m自重：g kt' = R c*B*t = 25*1*0.10 = 2.50 kN/m抹灰：g ks' = R S*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：P k' = g km'＋g kt'＋g ks'＋q f = 1.70＋2.50＋0.40＋0.20 = 4.80 kN/m恒荷控制：P l(G) = 1.35*P k'＋γQ*0.7*B*q = 1.35*4.80＋1.40*0.7*1*2.50 = 8.93 kN/m 活荷控制：P l(L) = γG*P k＋γQ*B*q = 1.20*4.80＋1.40*1*2.50 = 9.26 kN/m荷载设计值：P l = max{ P l(G) , P l(L) } = 9.26 kN/m3. 正截面受弯承载力计算：左端支座反力: R l = 17.52 kN右端支座反力: R r = 17.52 kN最大弯矩截面距左支座的距离: L max = 1.40 m最大弯矩截面距左边弯折处的距离: x = 1.00 mM max = R l*L max－[P l*L3*(x＋L3/2)＋P n*x2/2]= 17.52*1.40－[9.26*0.40*(1.00＋0.40/2)＋13.82*1.002/2] = 13.18 kN·m相对受压区高度：ζ= 0.284503 配筋率：ρ= 0.013006纵筋(1号)计算面积：A s = 975.44 mm2支座负筋(2、3号)计算面积：A s'=α*A s = 0.25*975.44 = 243.86 mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积A s：975.44 mm2采用方案：d10@100实配面积： 785 mm22.2/3号钢筋计算结果(支座)计算面积A s'：243.86 mm2采用方案：d6@140实配面积： 202 mm23.4号钢筋计算结果采用方案：d6@200实配面积： 141 mm24.5号钢筋计算结果采用方案：d10@100实配面积： 785 mm25.6号钢筋计算结果采用方案：d6@140实配面积： 202 mm2六、跨中挠度计算:Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.802/8= 10.703 kN*m2.计算永久组合弯距值Mq:Mq = M gk+M qk= (q gk+ ψq*q qk)*L02/8= (8.42 + 0.50*2.500)*2.802/8= 9.478 kN*m3.计算受弯构件的短期刚度 B s1) 计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 10.703×106/(0.87*75*785)= 208.848 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*208.848)= 0.7954) 计算钢筋弹性模量与混凝土模量的比值αEαE = E S/E C= 2.10×105/(2.55×104)= 8.2355) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf = 06) 计算纵向受拉钢筋配筋率ρρ = As/(b*h0)= 785/(1000*75)= 1.047%7) 计算受弯构件的短期刚度 B SB S = E S*As*h02/[1.15*ψ+0.2+6*αE*ρ/(1+ 3.5*γf)](混凝土规范式8.2.3--1) = 2.10×105*785*752/[1.15*0.795+0.2+6*8.235*1.047%/(1+3.5*0.0)] = 5.686×102 kN*m24.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ`=0时，θ=2.0 (混凝土规范第 8.2.5 条)2) 计算受弯构件的长期刚度 BB = Mk/(Mq*(θ-1)+Mk)*B S (混凝土规范式 8.2.2)= 10.703/(9.478*(2.0-1)+10.703)*5.686×102= 3.016×102 kN*m25.计算受弯构件挠度f max = 5*(q gk+q qk)*L04/(384*B)= 5*(8.42+2.500)*2.804/(384*3.016×102)= 28.983 mm6.验算挠度挠度限值f0=L0/200=2.80/200=14.000 mmf max=28.983mm＞f0=14.000mm，不满足规范要求!七、裂缝宽度验算:1.计算标准组合弯距值Mk:Mk = M gk+M qk= (q gk + q qk)*L02/8= (8.42 + 2.500)*2.802/8= 10.703 kN*m2.光面钢筋,所以取值V i=0.73.C = 204.计算按荷载荷载效应的标准组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*h0*As) (混凝土规范式 8.1.3－3)= 10.703×106/(0.87*75.00*785)= 208.848 N/mm5.计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: A te = 0.5*b*h = 0.5*1000*100= 50000 mm2ρte = As/A te (混凝土规范式 8.1.2－4)= 785/50000= 1.571%6.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ = 1.1-0.65*f tk/(ρte*σsk) (混凝土规范式 8.1.2－2)= 1.1-0.65*1.54/(1.571%*208.848)= 0.7957.计算单位面积钢筋根数nn = 1000/s= 1000/100= 108.计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*V i*d i)= 10*102/(10*0.7*10)= 149.计算最大裂缝宽度ωmax=αcr*ψ*σsk/E S*(1.9*C+0.08*d eq/ρte) (混凝土规范式 8.1.2－1) = 2.1*0.795*208.848/2.1×105*(1.9*20+0.08*14/1.571%)= 0.1814 mm≤ 0.30 mm,满足规范要求。
