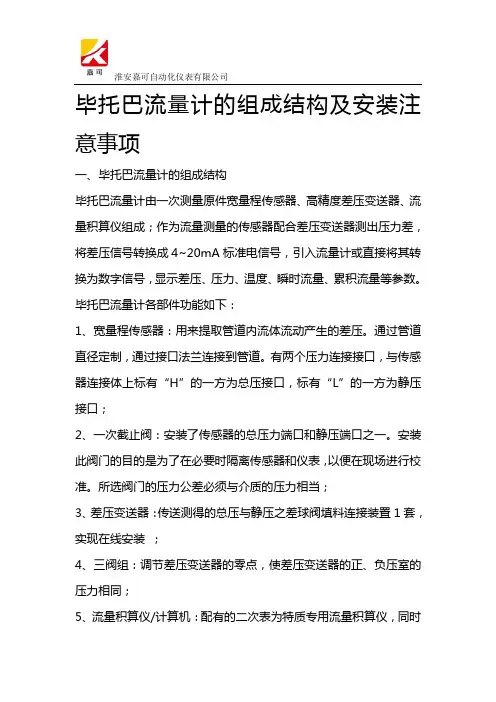

淮安嘉可自动化仪表有限公司毕托巴流量计的组成结构及安装注意事项一、毕托巴流量计的组成结构毕托巴流量计由一次测量原件宽量程传感器、高精度差压变送器、流量积算仪组成；作为流量测量的传感器配合差压变送器测出压力差，将差压信号转换成4~20mA标准电信号，引入流量计或直接将其转换为数字信号，显示差压、压力、温度、瞬时流量、累积流量等参数。
毕托巴流量计各部件功能如下：1、宽量程传感器：用来提取管道内流体流动产生的差压。
通过管道直径定制，通过接口法兰连接到管道。
有两个压力连接接口，与传感器连接体上标有“H”的一方为总压接口，标有“L”的一方为静压接口；2、一次截止阀：安装了传感器的总压力端口和静压端口之一。
安装此阀门的目的是为了在必要时隔离传感器和仪表，以便在现场进行校准。
所选阀门的压力公差必须与介质的压力相当；3、差压变送器：传送测得的总压与静压之差球阀填料连接装置1套，实现在线安装；4、三阀组：调节差压变送器的零点，使差压变送器的正、负压室的压力相同；5、流量积算仪/计算机：配有的二次表为特质专用流量积算仪，同时淮安嘉可自动化仪表有限公司具有RS485/RS232通讯接口，4~20mA流量输出，信号传输到主控室，配备接线箱，箱内配有电源开关和接线端子，箱体防爆，IP44；6、温度压力变送器：做温度压力补偿。
二、毕托巴流量计的安装注意事项1、选择直管段足够位置并开孔；2、开孔完成后，焊接基座并在插入管道前检查传感器的插入尺寸；3、填料函密封装置与球阀连接锁紧，取四个石墨环装入填料函内，将传感器插入填料函内，打开球阀，将传感器插入球阀中心至管道中心；4、安装差压变送器前，应按顺序打开截止阀，再彻底清理管道内焊渣和污物；5、连接差压变送器及连接导压管；6、连接压力变送器，热电阻温度计等仪表信号线到流量积算仪或DCS系统控制柜。
毕托巴流量计使用说明书ABG仪表集团服务热线：400-666-5262毕托巴流量计使用说明书目录一、概述 (1)二、特点 (1)三、工作原理 (1)四、产品的结构形式与主要技术参数 (2)五、安装 (3)六、供应成套性 (5)七、订货须知 (5)一、概述毕托巴流量计是依据皮托管原理测量管道中心流速进而换算成流量的差压式流量计，是一种适合各种气体、液体和蒸汽流量测量的先进测量仪表。
本产品由检测杆、安装基座、取压系统和差压变送器（可选项）等配套仪表组成。
可以测量各种口径、各种压力、各种温度下的各种流体的流量。
例如：热（冷）空气、各种煤气（高炉、焦炉、转炉、混合、发生炉等）、天然气、水煤气、半水煤气、烟道气、过热蒸汽、饱和蒸汽、各种化工溶液、冷却水、城市用水、工业排污水等。
图(1)毕托巴流量传感器原理示意图二、特点1.差压信号强、灵敏度高毕托巴流量计的“高压取压口”开在管道中心正对迎流面位置，测量的是管内最大流速，“低压取压口”开在背流面，因此从高低压取压口取得的压力差最大，传至差压变送器的差压信号最强，灵敏度高。
2.可靠性高毕托巴流量传感器构造简单，结构设计合理，不易堵塞，能够长时间可靠工作。
3.压力损失小毕托巴流量计的流量测量元件为一根检测杆，与孔板等相比，对流体的扰动小，所以永久压力损失小，节约能源。
一根检测杆可以解决同一口径中各种流体的流量检测问题，满刻度流量值变化或介质种类改变时只需调整差压变送器的量程上限。
在流量试验室里标定的精确度达到了水标定±0.5%,气标定±1%。
三、工作原理本产品不属于节流装置，不能使用节流装置的基本方程。
本产品属流体动力式流量计，基本原理如下：由高压取压口和低压取压口得到的压力分别传送到检测杆内部的高压腔和低压腔，然后分别传送到差压变送器的高压室和低压室，两者的差压信号转换成电流信号，经显示仪表（或计算机）运算处理后即可得知流体的流量。
∆P /ρ1V V1通讯协议图(2)毕托巴流量计工作原理简图忽略一些影响不大的因素，按速算式推导出“毕托巴流量计”的理论方程式：Q ＝4×103×KD2式中：Q ：工作状态下的流体体积流量【m 3/h】K ：流出系数D：测量管工作状态下的内径【m】△P：差压值【Pa】ρ：工作状态下的流体密度【Kg/m 3】其中流出系数K 要利用流体标定的方法得出。
淮安嘉可自动化仪表有限公司毕托巴流量计的工作原理及应用毕托巴流量计的前身是一种智能探针式流量计，属于一种皮托管原理的流量计，具有节能、可靠性高、安装简便、耐高温高压、测量范围广等优点，在液化气、天然气、煤气、空气、水、焦油、化工物业料等各种流体介质的流量测量中十分常见。
毕托巴流量计是一种差压式流量计，是根据国际标准ISO3966《封闭法管道中流体测量———采用皮托静压管的速度面积法》进行设计的，具体的应用过程中，利用皮托管原理提取流体流速，然后换算成流体的质量流量或者体积流量。
该流量计采用非收缩节流设计，实际的流速测量过程中，首先需要将传感器插入到气体管道的中心位置，将总压孔对准流体的流动方向，此时，总压与静压的差值为管道的差压，然后利用毕托巴流量计的风动标定曲线拟合出该测量点的标准差压，根据这一标准差压就能够计算出流体的流量。
流量计的传感器一般安装在与水平管道垂直的上方管道的中心线位置，取压口与传感器平行线成30°，取压口遇到杂质时，重力作用下，杂质会自行脱落，因此不用担心杂质会粘附在取压口上，堵塞流量计，影响流量计的测量精度。
传统的煤气测量一般选用的是差压式孔板流量计，虽然计量的精准度比较高，但由于焦炉煤气中含有较多的灰尘、水分、焦油等杂志，很容易附着在导压管管壁上，导致导压管被堵塞，影响计量的精准度。
毕托巴流量计则不会出现这一问题。
与传统的孔板等差流量计相比，淮安嘉可自动化仪表有限公司毕托巴流量计具有良好的节能性。
它的一次测量元件智能探针是由不锈钢制成的，截面积非常的小，因此在煤气管道中几乎没有压力损失，可以极大地减小流量计的运行成本。
与传统的差压流量计相比，毕托巴流量计具有防堵塞、耐磨、节能、适用性强、结构简单安装便捷、测量精度高、测量范围广等优点，现阶段应用十分的广泛。
随着科学技术的快速发展，未来还将产生许多新型的流量仪表，但无论是哪一种流量仪表，都有一定的适用条件，有一定的局限性，在实际的工业生产过程中，作业人员要能够介质的性质以及各自的测量环境，合理的选择适当的测量仪器，提高测量的精准度，降低测量过程中的能源损耗，尽量节省企业的生产成本，为企业创造更多的经济效益。
毕托管(托巴管)流量计托巴管流量计概述：ZP-TBG型托巴管流量计是在广泛的工业应用中，总结出一套完整的关于托巴管流量计的测量理论和成熟经验，把托巴管流量计提升到历史新的高度。
在理论和实践过程中：毕托巴流量计解决了电力行业测量一次风速、风量传感器的堵塞、磨损问题；解决了主蒸汽高温高压高流速等测量问题。
解决了测量各种煤气时传感器结垢挂污垢的问题等。
测量原理：ZP-TBG型托巴管流量计的传感器由一组取压孔组成，采用皮托管原理提取流体流速（全压－静压=动压）再换算成流体体积流量与质量流量的差压式流量计。
托巴管流量计将探针插入管道，总压孔对正流体的来流方向，静压孔对正流体的去流方向，通过高精度变送器取得总压与静压之差即我们所要的差压，根据差压来计算流体的流量。
应用对象：ZP-TBG型托巴管流量计是一种传感器适用多种介质的流量计，它可以广泛应用于气体、蒸汽和液体流量的测量。
气体：一次风速（量）、二次风速（量）、（负压）空气、氧气、氢气、干气、转炉煤气、高炉煤气、发生炉煤气、焦炉煤气、天然气、液化气、烟气、化工物料气等;汽体：过热蒸汽、饱和蒸汽、湿蒸汽、干蒸汽、双向蒸汽等。
液体：水、不满管水、洗油、贫油、轻油、焦油、重油、原油、腐蚀性液体、各种溶液、化工物料液、石蜡等。
分类应用推荐产品：1、托巴管流量计：ZP-TBG系列托巴管流量计在工业领应用广泛，如冶金、电力、石油、化工等行业。
它适用的流体种类繁多，几乎囊括了所有较为洁净的流动介质。
譬如普通蒸汽、一般性气体和水相当粘度的液体的计量均可选择TBG-S型流量计。
TBG-S 型毕托巴流量计结垢简单，安装方便，只需在管道开一个Φ25mm的孔，把毕托巴插入至管道中心，通过焊接或法兰与管道连接即可。
一般气/液体工况，推介选择普通毕托巴流量计普通蒸汽工况，推介选择散热管式毕托巴流量计管道中介质流向改变的工况，推介使用双流向毕托巴传感器当管道公称直径5mm≤Φ≤25mm时，推介使用袖珍毕托巴流量计。
毕托巴流量计毕托巴流量计是一种测介质管道中心流速的皮托管原理的流量计，其前身是智能探针式流量计。
毕托巴流量计是采用皮托管原理提取管道中心流体流速（全压－静压=动压）再换算成流体体积流量与质量流量的差压式流量计。
皮托管原理很早就广泛应用在航天航空业中。
如：飞机风洞的测试和检测、飞机发动机气体动力测试、飞机飞行速度的测速杆等。
毕托巴流量计将探针插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。
同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，再一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。
与毕托巴流量计相关的计算公式：流速V中心＝Ai·√2△P/ρ(i∈N)△P：风洞标定修正后的标准差压Q体＝K(V中心×S)Q质＝Q体×ρK：管道修正系数精度高：在3％～100％的量程范围准确度为0.2％，其决定因素有：第一：毕托巴流量计测点在管道中心区，可实现每台探针都在标准风洞上从0米/秒的风速一直标定到150米/秒的风速，并把标定的数据经过复杂的运算得出探针的修正系数，从而使修正后探针提取的中心流速与管道各点流速的平均值成对应关系。
第二：在流体力学中流速（差压换算成流速）和流量并不是简单的线性对应关系，所以我厂计算流量时采用分段修正的方法对所测信号进行修正。
我厂计算时将差压变送器输出的4~20mA 标准直流电流信号分n段，进行微积分计算得到n个修正系数，从而保证毕托巴流量计在全量程范围内保证准确度。
性能特点◆节能：由于一次测量元件智能探针是Φ20mm不锈钢制成，其截面积很小在介质管道中几乎无压力损失，使运行成本大大减小，与孔板等节流装置相比较具有明显的节能效果。

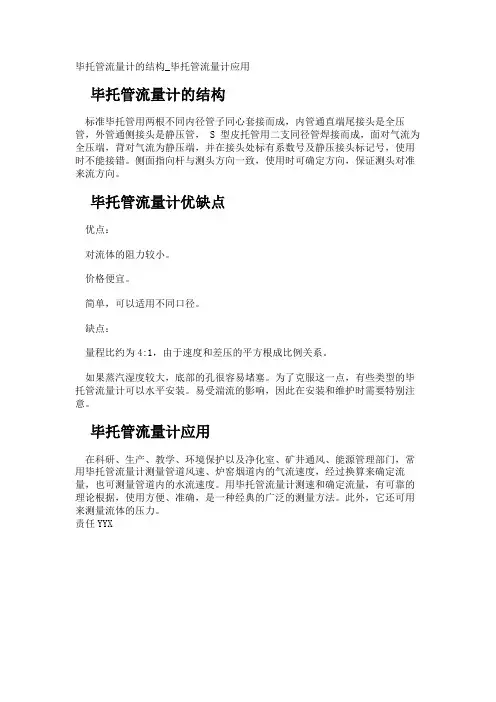

毕托管流量计的结构_毕托管流量计应用
毕托管流量计的结构
标准毕托管用两根不同内径管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管， S 型皮托管用二支同径管焊接而成，面对气流为全压端，背对气流为静压端，并在接头处标有系数号及静压接头标记号，使用时不能接错。
侧面指向杆与测头方向一致，使用时可确定方向，保证测头对准来流方向。
毕托管流量计优缺点
优点：
对流体的阻力较小。
价格便宜。
简单，可以适用不同口径。
缺点：
量程比约为4:1，由于速度和差压的平方根成比例关系。
如果蒸汽湿度较大，底部的孔很容易堵塞。
为了克服这一点，有些类型的毕托管流量计可以水平安装。
易受湍流的影响，因此在安装和维护时需要特别注意。
毕托管流量计应用
在科研、生产、教学、环境保护以及净化室、矿井通风、能源管理部门，常用毕托管流量计测量管道风速、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。
用毕托管流量计测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。
此外，它还可用来测量流体的压力。
责任YYX。

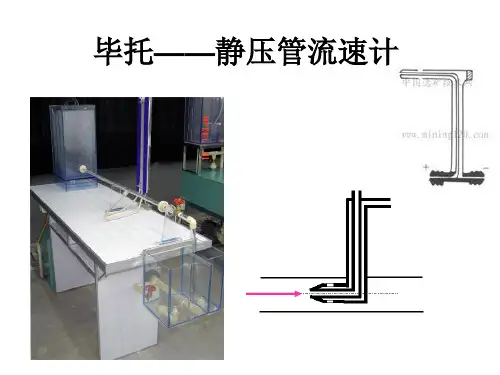

毕托管的测速原理简介：毕托管又叫皮托管〔空速管〕，是实验室内量测时均点流速常用的仪器。
这种仪器是1730年由享利·毕托(Henri Pitot)所首创，后经200多年来各方面的改进，目前已有几十种型式。
下面介绍一种常用的毕托管，这种毕托管又称为普朗特(L. Prandtl)毕托管。
构造图普朗特毕托管的构造如图1(a)所示，由图可以看出这种毕托管是由两根空心细管组成。
细管1为总压管，细管2为测压管。
量测流速时使总压管下端出口方向正对水流流速方向，测压管下端出口方向与流速垂直。
在两细管上端用橡皮管分别与压差计的两根玻璃管相连接。
图1(b)为用毕托管测流速的示意图。
用毕托管量测水流流速时，必须首先将毕托管与橡皮管内的空气完全排出，然后将毕托管的下端放入水流中，并使总压管的进口正对测点处的流速方向。
此时压差计的玻璃管中水面即出现高差Δh。
如果所测点的流速较小，Δh的值也较小。
为了提高量测精度，可将压差计的玻璃管倾斜放置。
优点：能测得流体总压和静压之差的复合测压管。
结构简单，使用、制造方便，价格便宜，只要精心制造并严格标定和适当修改，在一定的速度范围之内，它可以达到较高的测速精度。
缺点：用毕托管测流速时，仪器本身对流场会产生扰动，这是使用这种方法测流速的一个缺点。
毕托管测速原理1.为什么流速越大压强越小伯努利方程理想正压流体在有势彻体力作用下作定常运动时，运动方程〔即欧拉方程〕沿流线积分而得到的表达运动流体机械能守恒的方程。
因D.伯努利于1738年提出而得名。
对于重力场中的不可压缩均质流体，方程为p+ρgz+(1/2)*ρv^2=常量，式中p、ρ、v分别为流体的压强、密度和速度；z 为铅垂高度；g为重力加速度。
上式各项分别表示单位体积流体的压力能 p、重力势能ρg z和动能(1/2)*ρv ^2，在沿流线运动过程中，总和保持不变，即总能量守恒。
但各流线之间总能量〔即上式中的常量值〕可能不同。
对于气体，可忽略重力，方程简化为p+ (1/2)*ρv ^2＝常量(p0)，各项分别称为静压、动压和总压。
知识创造未来
毕托巴流量计
毕托巴流量计是一种用来测量流体流量的仪器。
它利用毕托巴效应，即当流体通过一个管道时，流体中载流离子受到流体的牵引而发生位移，进而产生电荷，通过测量这个电荷的大小可以确定流体的流量。
毕托巴流量计具有测量范围广、精度高、响应速度快等优点，广泛应用于工业流体的计量和监测。
它适用于测量液体和气体的流量，并可以用于粘度范围较大的介质。
毕托巴流量计有不同的类型，包括涡轮式毕托巴流量计、电磁式毕托巴流量计、超声波毕托巴流量计等，每种类型的流量计都有其适用的场景和优势。
用户选择合适的毕托巴流量计时，需要考虑流体类型、流量范围、精度要求等因素。
1。

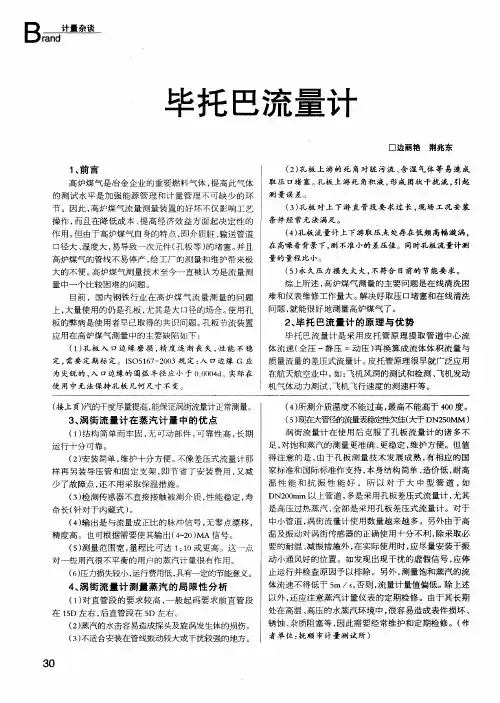

浅析毕托巴差压式流量计的工作原理与应用
随着科学技术的不断进步和发展，能源计量计量器具的种类不断增加，能源计量器具的数字化、自动化、智能化水平不断提高，能源计量器具的准确度也得到明显提高。
其中毕托巴流量计用于测量流量，它具有结构简单，使用寿命长，适应性广，并且结构标准化，测量准确度高，现在各企业中得到了广泛认可和应用。
一、毕托巴流量计的工作原理
毕托巴流量计是一种差压式流量测量仪表。
毕托巴传感器长度按管道直径定制，由一对取压孔组成，将毕托巴传感器插入管道中心，全压孔对正流体的来流方向取总压P1，静压孔对正流体的去流方向取静压P2，将P1 和P2 分别引入差压变送器, 测量出差压△P=P1-P2,差压△P即为管道中心的实测差压，再由该毕托巴的标定曲线拟合出该点的平均差压，根距平均差压计算出流体的流量。
二、毕托巴流量计的组成
毕托巴流量计由以下设备组成：将被测流体的流量转换成差压信号的非节流装置，其中包括节流件和取压装置、传输差压信号的信号管路、测量差压值的差压计或差压变送器及显示仪表。
毕托巴流量计的11个特点介绍毕托巴流量计的11个特点介绍毕托巴流量计是仅有一种传感器适用多种介质的流量计，它能够广泛应用于气体、蒸汽和液体流量的丈量。
气体：一次风速（量）、二次风速（量）、（负压）空气、氧气、氢气、干气、转炉煤气、高炉煤气、发生炉煤气、焦炉煤气、天然气、液化气、烟气、化工物料气等；汽体：过热蒸汽、饱满蒸汽、湿蒸汽、干蒸汽、双向蒸汽等。
液体：水、不满管水、洗油、贫油、轻油、焦油、重油、原油、腐蚀性液体、各种溶液、化工物料液、白腊等。
毕托巴流量计有如下特色：1、精度高：在3％～100％的量程范围准确度为0.2％。
2、节能：一次丈量元件毕托巴传感器是Φ20～Φ50不锈钢制成，截面积很小，在介质管道中几乎无压力丢失，使运转成本大大减小，与孔板等节省设备比较较有显着的节能作用。
3、装置简洁：只需在管道合适方位上打一适当的孔，把一次元件毕托巴刺进管道中心，即可方便地进行装置。
4、无需保护：一次丈量元件毕托巴自身无需保护，只需按计量用具定期检定需求对差压变送器进行零点和满度的查验以及二次表输入相应的电流进行查验。
5、丈量流量范围广气体流速在4m/s以上，液体流速在0.2m/s 以上的介质都能够准确丈量。
对低流速、小流量、大管径丈量作用尤佳。
6、介质管道横截面形状适用范围广毕托巴流量计对介质管道截面的几许形状无需求，圆形、椭圆形、长方形、方形、棱形、三角形、梯形等均适用。
7、可靠性高因毕托巴传感器的结构非常简略，结构设计合理，导压管内介质不流动，杂物不容易进入，所以能长时间保持丈量精度。
8、耐高温高压可耐介质最高温度650℃，喷涂Al2O3涂层可耐最高温度1300℃，耐介质最高压力32MPa。
9、不需求直管段清华大学几十年吹风试验积累了各种工况下弯管段到15倍管径之间批改系数数据库，只需用户供给直管段长度，即可。
毕托巴流量计测量原理(一)毕托巴流量计测量原理简介什么是毕托巴流量计？毕托巴流量计（Venturi Tube）是一种常见的流体测量设备，通过测量流体在管道中的流速来计算流量。
它采用特殊形状的管道，利用流体的连续性和伯努利方程来实现测量。
测量原理毕托巴流量计基于伯努利方程和连续性方程。
当流体通过毕托巴管时，由于管道的形状变化，流体的流速会发生变化。
根据伯努利方程，流速越大，压力越低。
测量原理具体步骤1.流体进入毕托巴流量计，通过较大的入口管进入扩流段；2.在扩流段中，流体流速逐渐降低，对应的压力也逐渐增加；3.流体进入收缩段后，由于管道的收缩形状，流速逐渐增加，对应的压力也逐渐降低；4.流体通过毕托巴管后，通过较小的出口管离开流量计。
测量原理解析毕托巴流量计通过测量流体在扩流段和收缩段处的压力差来计算流量。
根据伯努利方程，有以下关系：(1/2)ρv1² + ρgh1 + P1 = (1/2)ρv2² + ρgh2 + P2其中，ρ是流体的密度，v1和v2分别是流体在扩流段和收缩段处的流速，g是重力加速度，h1和h2是各自位置处的高度，P1和P2是对应的压力。
由于流量计的入口和出口管道相同，流体密度也相同，可以用以下方程简化伯努利方程：(1/2)ρv1² + P1 = (1/2)ρv2² + P2因此，可以通过测量入口和出口处的压力差来推导出流体的流速。
测量精度及适用范围毕托巴流量计具有较高的测量精度和可靠性。
它适用于测量高粘度、腐蚀性流体等不同种类的流体。
但要注意，毕托巴流量计对流体的密度和温度变化比较敏感，需要进行校正。
结论毕托巴流量计是一种常用的流体测量设备，通过测量流体在管道中的压力差来计算流速和流量。
它使用伯努利方程和连续性方程的原理，具有较高的测量精度和可靠性。
注意：本文只是对毕托巴流量计测量原理的简要介绍，实际应用中可能还涉及更多细节和复杂计算，读者可进一步学习和研究。
毕托巴流量计测量原理
毕托巴流量计是一种用于测量流体流量的仪器。
其测量原理基于毕托巴效应，即当流体通过管道时，流体的流速将受到一定的阻力，从而在管道上产生压力差。
毕托巴流量计通常由一个测量管和一个差压传感器组成。
测量管是一段细长的管道，流体通过此管道流动。
差压传感器则用于测量测量管上游和下游的压力差。
在测量过程中，流体从测量管的入口进入，并在管道中流动，当流体通过测量管时，由于管道的形状和内壁的摩擦阻力，流体的速度将随之减小。
这导致上游和下游区域的压力差。
差压传感器将测量管上游和下游的压力差转化为电信号，并传送给流量计显示装置。
根据压力差的变化，流量计可以计算出流体的流速，并通过进一步的计算，得出流体的实际流量。
需要注意的是，毕托巴流量计的准确性受到多种因素的影响，例如管道的直径、流体的性质、流速的变化等。
在使用毕托巴流量计进行测量时，需要根据具体情况进行校准和修正以确保测量结果的准确性。
毕托巴流量计是一种基于毕托巴效应的流量测量仪器，利用测量管和差压传感器来测量流体流速并计算实际流量。
在实际应用中，需要根据实际情况进行校准和修正以确保测量结果的准确性。
