流量计种类及原理

水流量计的种类水流量计是广泛应用于工业、农业、商业和家庭用水等领域的一种仪器设备，其作用是测量水的流量。

水流量计的种类繁多，常见的水流量计可以按其工作原理、结构特点、测量原理等方面进行分类，下面将对各类水流量计逐一介绍。

1. 机械式水流量计机械式水流量计是利用机械运动来计量流量的一种流量计。

它们通常由流量腔、旋转组件和读数装置组成。

读数装置可以是机械式刻度盘或数字指示器。

机械式水流量计的优点在于其简单易用，稳定可靠，但其结构比较复杂且需要定期维护。

2. 涡街水流量计涡街流量计是利用涡动原理测量流量的一种流量计，其结构特点是通过测量涡街的旋转速度来计算流量。

涡街式水流量计的优点是精度高，响应速度快，能够适应广泛的流速范围，但其适用范围有一定的局限性。

3. 转子式水流量计转子式水流量计是一种基于转子旋转频率进行流量测量的仪器。

其结构特点是由流量腔和测量传感器组成，其中流量腔中的流体使转子旋转，转子旋转的速度与流体流速成正比。

转子式水流量计的优点在于精度高，测量范围宽，而且结构简单，易于维护。

4. 磁流量计磁流量计是以电磁感应原理测量流量的一种流量计，其优点是测量准确、反应迅速，并且可以适用于各种介质的流量计量。

其结构特点为由电磁场和感应电极组成的流量腔，其中流体的运动通过感应电极产生电磁感应信号，并由电磁场中的感应电极进行计量。

5. 能量计算式水流量计能量计算式水流量计是利用能量平衡原理进行流量测量的一种流量计。

其结构特点是由流量腔和温度、压力传感器组成，通过测量在流量腔中的温度和压力变化来确定流量。

能量计算式水流量计的优点是测量精度高、反应时间快，可以适用于各种介质的流量计。

6. 脉冲计量式水流量计脉冲计量式水流量计是利用脉冲计量原理进行流量测量的一种流量计。

其结构特点为由流量腔和脉冲计量装置组成，通过测量在流量腔中的压力、温度等参数，以及脉冲计量器输出的脉冲信号来计算流量。

脉冲计量式水流量计的优点是测量精度高、反应迅速，并且易于集成到控制系统当中。

流量计种类及原理流量计是一种常用的设备，用于测量物质的流量、速度和液体的流量等参数。

在工业中，它是实现流量控制的重要设备，可以检测流体流量，并将其转换成可操作的信号。

流量计可以根据不同的原理，分为一元流量计和多元流量计。

一元流量计是以某一媒体的流量为主要测量对象，其原理是将流体流量与流量仪表的动作效果结合起来，从而测量多种不同介质的流量。

一元流量计分为涡街流量计、虹吸流量计、浮子式流量计、热式流量计、放大器流量计、电子流量计等六种。

涡街流量计是利用涡街原理，流体在一个细管中流动时，管壁就会发生涡街形成一个涡旋，从而影响流体的流速，根据流体的流速来测量流量的大小。

虹吸流量计是以液体被虹吸而形成涡轮效应来测量流量的，当液体对虹吸口处发生压力时，液体就会被吸入，而当压力不变时，虹吸量与流量成正比。

浮子式流量计通过测量流体的流速和流量，来判断流体的水位变化，以浮子的上升和下降来判断流体的流速，从而计算出流量的大小。

热式流量计利用流体能量的改变，来测量流量的大小。

它是通过将电热导体放置在流体中，每秒记录一次流体升温的时间及温度，据此计算流量的大小。

放大器流量计是利用变送器将流体流量变化转换为信号，通过放大器将信号进行放大，从而测量流量的大小。

电子流量计利用气动原理，利用电磁场对隔膜及斜槽结构的结合，来测量流量的大小，可以获得更加精准的数据。

多元流量计的原理也有多种，常见的有热量多元流量计以及压力多元流量计。

热量多元流量计是利用探头测量每种介质的温度，将它们和流量值相乘，来计算流量总和；而压力多元流量计则是测量每种介质的压力，并将它们与流量值相乘，来计算流量总量的。

流量计的选择取决于它的工作环境，如果是高温、高压环境，应使用耐高温、高压的设备；如果流量计要测量多种不同介质的流量，它的精度要求更高；还要考虑流体的温度、粘度、压力等参数对它的影响，以确保准确性和稳定性。

总之，流量计是实现流量控制的重要设备，用于测量物质的流量、速度和液体的流量，它可以根据不同的原理分为一元流量计和多元流量计，当选择流量计时，要考虑它的工作环境以及流体的参数，以此确保流量计测量的准确性和精确性。

光纤流量计工作原理及特点
光纤流量计是一种用于测量流体的流量的仪器。

它利用光学原理来测量流体流过光纤的速度，并根据速度来计算流量。

以下是光纤流量计的工作原理及特点：
1. 工作原理：
光纤流量计利用了光的折射原理。

当流体通过光纤时，由于流体的折射率不同于光纤的折射率，光线会以一定的角度发生折射。

光纤流量计通过测量入射光线和折射光线之间的角度差来计算出流体的速度。

通过测量流体速度并结合管道截面积，可以得到流体的流量。

2. 特点：
a. 非侵入式：光纤流量计可以在流体管道的外部进行安装和测量，无需直接与流体接触，因此不会对流体产生影响，同时也避免了传统流量计可能存在的泄漏和污染问题。

b. 高精度：光纤流量计采用了精密的光学测量技术，能够实现较高的测量精度和重复性，可用于要求精确流量测量的应用领域。

c. 宽测量范围：光纤流量计可以适应不同流体的流量测量，包括液体和气体。

同时，光纤流量计还可以测量较小到极大范围的流量，满足不同应用需求。

d. 稳定性高：光纤流量计不受温度、压力和湿度等环境因素的影响，可以长时间稳定地工作。

e. 无动态压力损失：由于光纤流量计不需要直接接触流体，因此不会引起管道内的压力损失，保持管道流体的原始状态。

f. 可远程监控：光纤流量计具有数字化输出和通信接口，可以
与计算机系统连接，实现远程测量和监控。

总之，光纤流量计具有非侵入式、高精度、宽测量范围、稳定性高、无动态压力损失和可远程监控等特点，广泛应用于化工、水处理、能源等领域的流量测量。

电磁流量计的常见分类及工作原理电磁流量计的常见分类目前电磁流量计类型很多，分类方法也有很多种，常见的分类方法如下：1．按励磁方式分类；2．按传感器和转换器的构成分类；3．按连接方式分类；4．按用途分类实在分类说明如下：1．按励磁方式分类1）直流励磁型这种电磁流量计数目很少，只用于丈量液态金属流量，如常温下的汞和高温下的液态钠、钾等。

2）交流工频励磁型较早期的电磁流量计用50Hz工频市电励磁，由于易受电磁干扰和零点漂移等原因，现已渐渐被低频矩形励磁所代替。

但在丈量泥浆、矿浆等液固两相流时，低频矩形波励磁方式由于不能克服固体拂过电极表面产生的尖峰噪声，而工频交流励磁的仪表则不存在这一缺点，所以海内外尚有一些电磁流量计仍接受交流励磁方式。

3）低频矩形波励磁型用于低频矩形波励磁方式功耗小，零点不乱，是目前电磁流量计的紧要励磁方式。

其波形有“正—负”二值和“正—零—负—零”三值两种。

有的电磁流量计励磁频率可以由用户设定，一般小口径仪表用较高频率，大口径仪表用较低频率。

4）双频励磁型励磁电流的波形是在低频矩形波上叠加高频矩形波，紧要为克服二值矩形波励磁存在的浆液噪声和活动噪声，进步仪表的不乱性和响应特性。

2．按传感器和转换器的构成分类1）分别型这是电磁流量计的紧要型式。

传感器安装在畅通流畅管道上，转换器装在仪表室内或易于安装和操纵的传感器四周，间隔一般为数十到数百米。

其好处是转换器可阔别现场恶劣环境前提，电子器件的检查、调整和丈量参数的比较利便。

2）一体型传感器和转换器组装在一起，装在工艺管道上直接输出反映流量大小的电流（或频率）尺度信号。

其好处是缩短了传感器和转换器之间的流量信号线和励磁线的连接长度，没有外界的这类布线，因此电器接线简朴，价格也比较便宜。

但易受管道布置的限制，假如安装在人们不易接近的场所，维护很不利便；此外，转换器中的电子器件装在管道上，易受液体温度和管道振动的影响。

3．按连接方式分类按流量传感器与管道连接方法分类，有法兰连接、法兰夹装连接、卫生型连接和螺纹连接。

流量计的分类和工作原理一．流量计的分类按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，即分为：容积式流量计、压差式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。

二．常用流量计的工作原理及应用1. 压差式流量计差压式流量计是依照安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的会集尺寸来计算流量的仪表。

应用：差压式流量计应用范围特别广泛, 在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、干净、脏污、粘性流等；工作方面：常压、高压、真空、常温、高温、低温等；管径方面：从几毫米到几米；流动方面：亚音速、音速、脉动流等。

它在各工业部门的用量约占流量计所实用量的1/4 ～ 1/3 。

2. 浮子流量计浮子流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力式由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。

应用：浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用3.容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类，它利用机械测量元件把流体连续不断地切割成单个已知的体积部分，依照测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

应用：容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计，常应用于昂贵介质（油品、天然气等）的总量测量。

4. 涡轮流量计涡轮流量计是速度式流量计中的主要种类，它采用多叶片的转子（涡轮）感觉流体平均流速，从而且推导出流量或总量的仪表。

一般它由传感器和显示仪器两部分组成，也可做成整体式。

应用：涡轮流量计在测量石油、有机液体、无机液、液化气、天然气和低温流体获得广泛应用。

水的流量计原理及应用1. 引言水的流量计是一种广泛应用的仪器设备，用于测量水的流量。

它在工业生产、农业灌溉、市政供水等领域起着重要的作用。

本文将介绍水的流量计的原理以及其应用领域。

2. 水的流量计原理水的流量计基于物理原理来测量水的流量。

其原理可以分为以下几种类型：2.1 流量测压原理流量测压原理是基于流体力学中的差压原理。

它通过测量流体通过管道时产生的压差来计算流体的流量。

常见的差压式流量计有孔板流量计、喉管流量计等。

2.2 流量测速原理流量测速原理是基于流速与流量之间的关系来进行测量。

它通过测量流体通过管道时的流速来计算流体的流量。

常见的流速式流量计有涡街流量计、电磁流量计等。

2.3 流量测量原理流量测量原理是基于流量与其他物理量之间的关系来进行测量。

它通过测量流体通过管道时的其他物理量来计算流体的流量。

常见的流量式流量计有超声波流量计、质量流量计等。

3. 水的流量计应用水的流量计广泛应用于各个领域，包括但不限于以下几个方面：3.1 工业生产水的流量计在工业生产中起着重要的作用。

它可以精确测量各种液体流体的流量，为工艺过程的控制提供了重要的数据支持。

例如，化工生产中常用的液体泵流量计能够实时监测流体的流量，确保工艺参数的稳定。

3.2 农业灌溉水的流量计在农业灌溉中具有关键作用。

它可以测量灌溉水的流量，帮助农民合理安排灌溉时间和水量，提高农田的灌溉效果。

例如，滴灌系统中的流量计可以精确测量滴灌管道中的水量，实现精确控制。

3.3 市政供水水的流量计是市政供水系统中的重要设备。

它可以实时监测供水管道中的水流量，控制供水压力，确保供水的稳定和安全。

例如，城市水厂常用的水流量计可以测量供水管道中的水量，以便及时调整供水量。

3.4 环境监测水的流量计在环境监测中广泛应用。

它可以测量河流、湖泊、海洋等水体的流量，提供重要的环境数据。

例如，河流流量计可以测量河流的水量，用于水资源管理和防洪预警等方面。

3.5 科学研究水的流量计也被广泛应用于科学研究中。

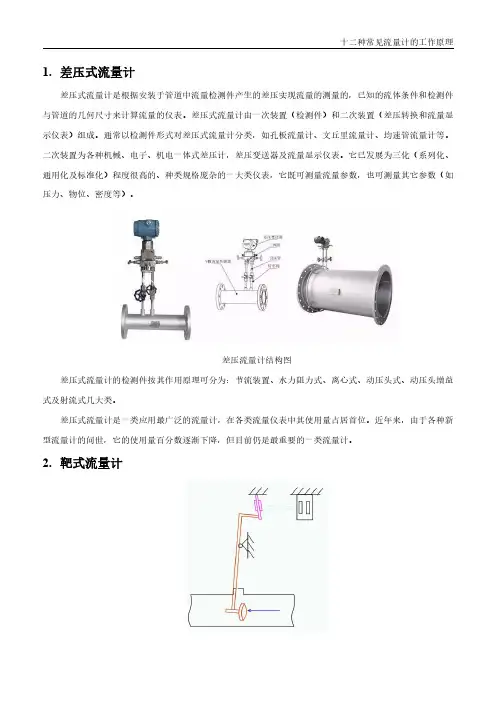

1.差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压实现流量的测量的，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

差压式流量计由一次装置（检测件）和二次装置（差压转换和流量显示仪表）组成。

通常以检测件形式对差压式流量计分类，如孔板流量计、文丘里流量计、均速管流量计等。

二次装置为各种机械、电子、机电一体式差压计，差压变送器及流量显示仪表。

它已发展为三化（系列化、通用化及标准化）程度很高的、种类规格庞杂的一大类仪表，它既可测量流量参数，也可测量其它参数（如压力、物位、密度等）。

差压流量计结构图差压式流量计的检测件按其作用原理可分为：节流装置、水力阻力式、离心式、动压头式、动压头增益式及射流式几大类。

差压式流量计是一类应用最广泛的流量计，在各类流量仪表中其使用量占居首位。

近年来，由于各种新型流量计的问世，它的使用量百分数逐渐下降，但目前仍是最重要的一类流量计。

2.靶式流量计靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，SBL系列智能靶式流量计是在原有应变片式（电容式）靶式流量计测量原理的基础上，采用了最新型力感应式传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。

3.容积式流量计容积式流量计结构图容积式流量计是直接根据排出流体体积进行流量累计的仪表。

它由测量室、运动部件、传动和显示部件组成。

设测量室的固定标准容积为V，在某一时间间隔内经过流量计排出的流体的固定标准容积数为n,则被测流体的体积总量Q为Q=nV。

利用计数器通过传动机构测出运动部件的转数n,便可显示出被测流体的流量Q。

容积式流量计的运动部件有往复运动和旋转运动两种。

往复运动式有家用煤气表、活塞式油量表等。

容积式流量测量是采用固定的小容积来反复计量通过流量计的流体体积。

所以，在容积式流量计内部必须具有构成一个标准体积的空间，通常称其为容积式流量计的“计量空间”或“计量室”。

气体流量计种类及原理
1.延迟衰减气体流量计：延迟衰减气体流量计基于声学原理，通过测
量气体中超声波的延迟时间来计算流量。

它包括一个发射器和一个接收器，发射器发出超声波脉冲，在气体中传播并到达接收器。

通过测量发送和接
收时间的差异，可计算出气体的速度和流量。

2.热式气体流量计：热式气体流量计基于热传导原理，通过测量气体
流过加热丝后的温度差异来计算流量。

它包括一个加热丝和一个温度传感器。

当气体流过加热丝时，加热丝的温度会发生变化。

通过测量加热丝和
环境的温度差异，可以推导出气体的流量。

3.角度测定气体流量计：角度测定气体流量计基于动力学原理，通过
测量气体流过旋转体后的力或力矩来计算流量。

它包括一个旋转体和一个
传感器。

当气体流过旋转体时，会产生一个力或力矩，将通过传感器测量，并将其转换为气体流量。

4.震荡管气体流量计：震荡管气体流量计利用流体动力学稳定流动原理，通过测量气体流过震荡管的共振频率来计算流量。

它包括一个震荡管
和一个频率传感器。

当气体流经震荡管时，会改变管内的空气密度，进而
影响共振频率。

通过测量共振频率的变化，可以计算出气体的流量。

以上介绍的是常见的几种气体流量计类型及其原理，每种类型的流量
计都有其适用的场景和优势。

在选择气体流量计时，需要考虑流量范围、
精度要求、介质特性等因素，并结合具体应用场景选择最合适的类型。

水流量计种类
1. 流量计：测量流经管道的液体或气体体积或质量。

根据不同的物理原理，流量计又可分为涡街流量计、电磁流量计、超声波流量计、磁性涡轮流量计、质量流量计等。

2. 液体质量流量计：测量液体质量流量的仪器，常用的液体质量流量计有磁流量计、噪声流量计、热式流量计等。

3. 气体流量计：用于测量气体流量的仪器，常见的有差压式流量计、直接测量式流量计、热式流量计等。

4. 涡街流量计：利用涡街作为流量的量度传感器，利用涡街旋转角速度与流量的相关函数关系来测量流量。

5. 电磁流量计：利用法拉第电磁感应原理测量导电介质的流量。

6. 超声波流量计：利用超声波传输时的时间差或频率移位原理来测量流量。

7. 磁性涡轮流量计：通过磁性涡轮旋转的频率来测量流量。

8. 质量流量计：直接测量流体的质量流量，根据质量守恒原理，流经管道的流体的质量总是为恒定值。

常用流量计的分为哪些种类呢，如何选型？随着工业自动化和现代化的进展，流量测量在生产过程中变得越来越紧要。

流量计作为流量测量的工具，不仅能够帮忙生产过程中对工艺参数进行掌控，还可以对生产过程的质量进行监测和掌控。

然而，不同工艺的流量计种类如此之多，如何选型仍旧是一个多而杂的问题。

本文将介绍常用的流量计种类以及如何选择合适的流量计。

常用的流量计种类1.变压法流量计变压法流量计，也称为差压流量计，是流量计中应用最广泛的一种类型。

紧要是通过测量介质在管道中通过时所产生的压差来计算流量。

差压流量计可分为多种类型，如板状孔板、锥形孔板、喉管等。

差压流量计具有结构简单、使用便利、牢靠性高等优点，广泛应用于石油、化工、水处理和食品等领域。

2.电磁流量计电磁流量计是一种利用洛伦兹力原理来测量电导介质流量的流量计。

电磁流量计具有测量精度高、稳定性好、不受介质性质影响、可测量各种介质等特点，被广泛应用于水处理、污水处理、食品和医药等领域。

3.质量流量计质量流量计是一种通过测量介质的质量来计算流量的流量计。

质量流量计具有不受流体温度、压力、密度等因素影响、精准度高的优点。

质量流量计紧要用于制药、食品、石油、化工等领域。

4.旋转叶片流量计旋转叶片流量计是一种通过叶片旋转发电的方式来测量流量的流量计。

它具有响应速度快、精度高等优点，但对介质粘度的要求较高，适用于液体流量测量较为精准明确的场合。

5.超声波流量计超声波流量计是一种利用超声波传播测量介质流速的流量计。

它可以测量液态和气态的流速和流量。

超声波流量计在石化、电力、水利、环保和消防等领域中被广泛应用。

如何选择合适的流量计1.流量范围、精度和牢靠性在选择流量计时，首先需要了解实际测量的流量范围，从而确定流量计的量程。

此外，还需要依据实际需求选择适当的测量精度和牢靠性，确保流量计的测量结果能够充分实际需求。

2.流体介质性质了解被测流体的性质，如粘度、密度、温度、压力和流量等参数，是选型的关键。

计量产品基础知识一、流量计的种类及原理一、容积式流量计种类及原理1、腰轮流量计□工作原理腰轮流量计又称罗茨或转动流量计，当气体由进口流入，在进出口压差作用下，处于图3a位置时，腰轮Ａ上的合成力矩不平衡，故腰轮Ａ不能转动。

而腰轮B上的合成力矩不平衡，故腰轮B按顺时针方向转动，同时把计量室内的气体排向出口，与此同时腰轮B转轴上的驱动齿轮带动了腰轮Ａ转轴上的驱动齿轮，使腰轮Ａ按逆时针方向转动，逐渐由图3ｂ位置到达图3ｃ位置，同样通过两腰轮上所受力矩和转动过程则形成图3ｄ位置，两腰轮如此主从交替转动，腰轮旋转一周就有四个如图中阴影部分容积的气体排出，通过腰轮的转数和齿轮减速系统，输入到指示机械从而显示出气体的总流量。

腰轮流量计主要由壳体、腰轮、驱动齿轮、出轴密封、精度修正器、计数器等组成。

特点：具有测量准确度高，量程比宽，被测气体的密度和粘度的变化对仪表示值和准确度影响小，对仪表前后直管段要求不高，但仪表传动机构复杂，制造要求高，关键件易磨损。

腰轮流量计需定期清洗和添加、更换润滑油。

2、椭圆齿轮式流量计椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，如下图所示：原理与腰轮流量计的工作原理类似。

椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。

如果被测液体介质中夹杂有气体时，也会引起测量误差。

3、刮板式流量计□工作原理如图所示，刮板在流体的推动下带动转子一起转动，转动过程中刮板在固定的凸轮的作用下依次伸出缩回，连续地与壳体壁形成计量腔计量流体体积，计量腔的容积是固定的，因此，转子的转数与流过流量计的流体体积成正比，通过减速机构在计数器中得到流体体积。

刮板流量计是一种容积式流量计量仪表用以测量封闭管道中流体的体积流量。

流量计可以现场显示累积流量，并有远传输出接口，与相应的光电式电脉冲转换器和流量积算仪配套使用，可进行远程测量、显示和控制。

各种流量计原理及选型流量计是用于测量流体或气体的流量的仪器。

根据其原理和选型，可以分为以下几类：1. 差压流量计（Differential Pressure Flowmeter）差压流量计根据流体流过管道时的差压来测量流量。

常见的差压流量计包括：孔板流量计、喷嘴流量计、锥形流量计和压缩式流量计等。

选择差压流量计时需要考虑流体的性质、流速范围和压力损失等因素。

2. 流体振荡流量计（Fluid Oscillation Flowmeter）流体振荡流量计通过检测流体振荡产生的频率或幅度来测量流量。

常见的流体振荡流量计包括：涡街流量计、流体惯性流量计和振荡管流量计等。

选择流体振荡流量计时需要考虑流体的物性、流速范围和振荡传感器的精度等因素。

3. 质量流量计（Mass Flowmeter）质量流量计通过测量流体流动前后的压力、温度和浓度等参数的变化来测量流量。

常见的质量流量计包括：热式质量流量计、核子质量流量计和热膨胀质量流量计等。

选择质量流量计时需要考虑流体的物性、测量精度和稳定性等因素。

4. 旋涡流量计（Vortex Flowmeter）旋涡流量计通过测量流体通过传感器时旋涡的频率来测量流量。

选择旋涡流量计时需要考虑流体的物性、流速范围和传感器的精度等因素。

5. 磁流量计（Magnetic Flowmeter）磁流量计通过测量流体中的导电性液体流过磁场产生的电动势来测量流量。

选择磁流量计时需要考虑流体的电导率、流速范围和环境条件等因素。

6. 超声波流量计（Ultrasonic Flowmeter）超声波流量计通过发送和接收超声波信号来测量流体的速度和流量。

常见的超声波流量计包括：时差法超声波流量计和多普勒效应超声波流量计等。

选择超声波流量计时需要考虑流体的物性、流速范围和传感器的灵敏度等因素。

7. 涡街流量计（Vortex Flowmeter）涡街流量计通过测量流体通过传感器时形成的旋涡频率来测量流量。

第1页 共2页 电子报/2006年/7月/2日/第013版 资料（开发）

流量计类型及原理简介 四川 王珍秀 一、按测量原理分类 1.力学原理 (1)利用伯努利定理的差压式、转子式；(2)利用动量定理的冲量式、可动管式；(3)利用牛顿第二定律的直接质量式；(4)利用流体动量原理的靶式；(5)利用角动量定理的涡轮式；(6)利用流体振荡原理的旋涡式、涡街式；(7)利用总静压力差的皮托管式以及容积式和堰、槽式等等。 2.电学原理 有电磁式、差动电容式、电感式、应变电阻式等。 3.声学原理 有超声波式、声学式(冲击波式)等。 4.热学原理 有热量式、直接量热式、间接量热式等。 5.光学原理 有激光式、光电式等。 6.源于物理原理 有核磁共振式、核辐射式等。 7.其他原理 有标记原理(示踪原理、核磁共振原理)、相关原理等。 二、按结构原理分类 1.容积式流量计 容积式流量计相当于一个标准容积的容器，它接连不断地对流动介质进行度量。流量越大，度量的次数越多，输出的频率越高。容积式流量计适于测量高黏度、低雷诺数的流体。根据回转体形状不同分为：适于测量液体流量的椭圆齿轮流量计、腰轮流量计(罗茨流量计)、旋转活塞和刮板式流量计；适于测量气体流量的伺服式容积流量计、皮膜式和转筒流量计等。 2.叶轮式流量计 工作原理是将叶轮置于被测流体中，受流体流动的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。典型的叶轮式流量计是水表和涡轮流量计，其结构可以是机械传动输出式或电脉冲输出式。电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0.2%～0.5%。 3.差压式流量计(变压降式流量计) 差压式流量计由一次装置和二次装置组成。一次装置称流量测量元件，它安装在被测流体的管道中，产生与流量(流速)成比例的压力差，供二次装置进行流量显示。二次装置称显示仪表。它接收测量元件产生的差压信号，并将其转换为相应的流量进行显示。差压流量计的一次装置常为节流装置或动压测定装置(皮托管、均速管等)。二次装置为各种机械式、电子式、组合式差压计配以流量显示仪表。差压计的差压敏感元件多为弹性元件。由于差压和流量呈平方根关系，故流量显示仪表都配有开平方装置，以使流量刻度线性化。多数仪表还设有流量积算装置，以显示累积流量。目前生产的产品分：孔板流量计、楔形流量计、文丘里管流量计、平均皮托管。 4.变面积式流量计(等压降式流量计) 放在上大下小的锥形流道中的浮子受到自下而上流动的流体的作用力而移动。当此作用力与浮子的重量(浮子本身的重量减去它所受流体的浮力)相平衡时，浮子即静止。浮子静止的高度可作为流量大小的量度。典型仪表是转子(浮子)流量计。 5.动量式流量计 利用测量流体的动量来反映流量大小的流量计称动量式流量计。大多利用检测元件把动量转换为压力、位移或力等，然后测量流量。典型仪表是靶式和转动翼板式流量计。 6.冲量式流量计 冲量式流量计多用于测量颗粒状固体介质的流量，还用来测泥浆、结晶型液体和研磨料等的流量。流量测量范围从每小时几公斤到近万吨。典型的仪表是水平分力式冲量流量计，其测量原理是当被测介质从一定高度h自由下落到有倾斜角θ的检测板上产生一个冲力，冲力的水平分力与质量流量成正比，故测量这个水平分力即可反映质量流量的大小。该型流量计分位移检测型和直接测力型。 第2页 共2页
