广数伺服电机专用行星减速机

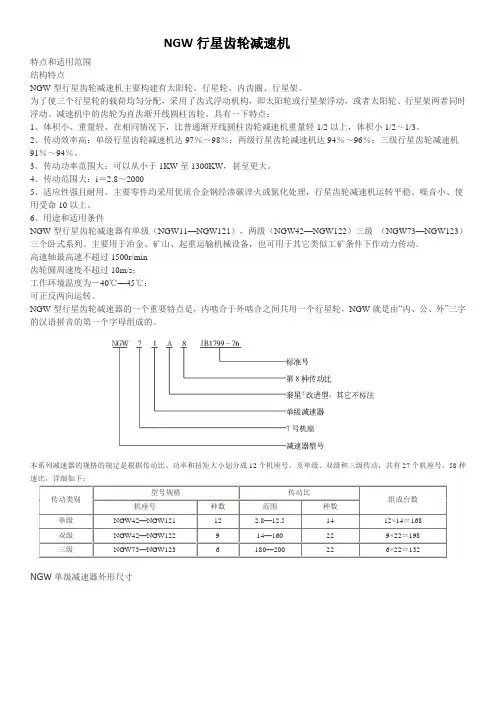

NGW行星齿轮减速机特点和适用范围结构特点NGW型行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。

为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。

减速机中的齿轮为直齿渐开线圆柱齿轮。

具有一下特点：1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。

2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。

3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。

4、传动范围大：i＝2.8～20005、适应性强且耐用。

主要零件均采用优质合金钢经渗碳淬火或氮化处理，行星齿轮减速机运转平稳、噪音小、使用受命10以上。

6、用途和适用条件NGW型行星齿轮减速器有单级（NGW11—NGW121），两级（NGW42—NGW122）三级（NGW73—NGW123）三个卧式系列。

主要用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条件下作动力传动。

高速轴最高速不超过1500r/min齿轮圆周速度不超过10m/s；工作环境温度为－40℃—45℃；可正反两向运转。

NGW型行星齿轮减速器的一个重要特点是，内啮合于外啮合之间共用一个行星轮，NGW就是由“内、公、外”三字的汉语拼音的第一个字母组成的。

本系列减速器的规格的规定是根据传动比、功率和扭矩大小划分成12个机座号，及单级、双级和三级传动，共有27个机座号，58种速比，详细如下：NGW单级减速器外形尺寸NGW两级减速器外形尺寸NGW73、NGW83、NGW93、NGW103、NGW113、NGW123、三级减速器外形尺寸）三级减速器低速轴许用输出扭矩。

三菱伺服电机_750w伺服电机减速机750w伺服减速机欧姆龙伺服电机专用行星减速机特点：为同轴式方形法兰输出，具有精度高、钢性好、承载能力大、效率高、寿命长、噪音低、体积轻小、外形美观、安装方便、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。

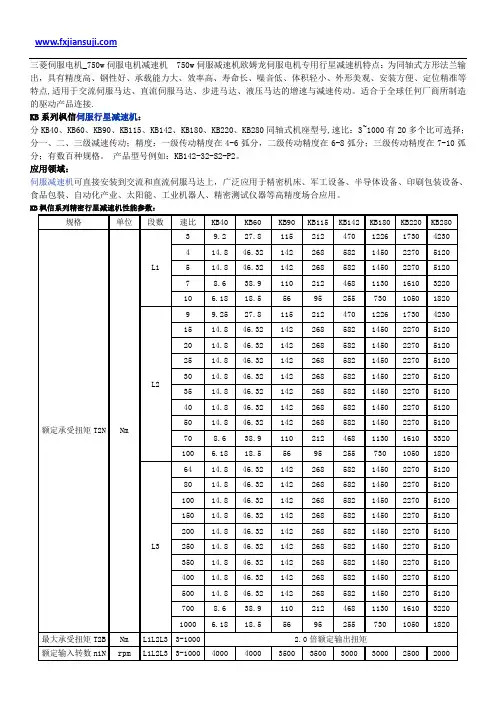

适合于全球任何厂商所制造的驱动产品连接.KB系列枫信伺服行星减速机：分KB40、KB60、KB90、KB115、KB142、KB180、KB220、KB280同轴式机座型号,速比：3~1000有20多个比可选择；分一、二、三级减速传动；精度：一级传动精度在4-6弧分，二级传动精度在6-8弧分；三级传动精度在7-10弧分；有数百种规格。

产品型号例如：KB142-32-S2-P2。

应用领域：伺服减速机可直接安装到交流和直流伺服马达上，广泛应用于精密机床、军工设备、半导体设备、印刷包装设备、食品包裝、自动化产业、太阳能、工业机器人、精密测试仪器等高精度场合应用。

KB枫信系列精密行星减速机性能参数：KB系列精密行星减速机转动惯量：配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）2000W 145 4-M8 22(F7) 65 110(H7) 10 150 280 326 372 3000W 200 4-M12 35(F7) 80 114.3(H7) 10 180 305 351 397 4000W 215 4-M12 38/42(F7) 115 180(H7) 10 190 325 371 417配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 320 368 413 4200W 215 4-M12 38/42F7 115 180H7 10 188 340 388 433 7500W 235 4-M12 55F7 120 200H7 10 220 342 390 435配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 188 362 425 470 4200W 215 4-M12 38/42F7 116 180H7 10 188 362 425 470 7500W 235 4-M12 55F7 116 200H7 10 220 392 425 470 11000W 265 4-M12 55F7 116 230H7 10 250 392 425 470配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）4200W 215 4-M12 38/42F7 116 180H7 10 188 400 488 568 7500W 235 4-M12 55F7 116 200H7 10 220 400 488 568 11000W 265 4-M12 55F7 116 230H7 10 250 400 488 568 15000W 300 4-M12 60F7 140 250H7 10 285 430 520。

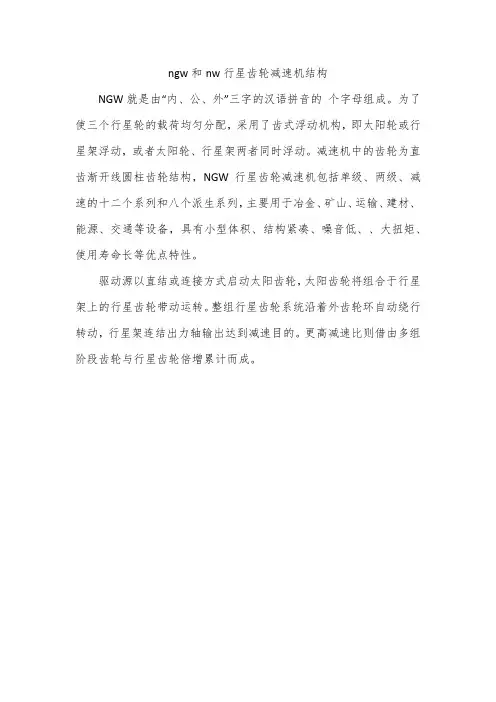

ngw和nw行星齿轮减速机结构
NGW就是由“内、公、外”三字的汉语拼音的个字母组成。

为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。

减速机中的齿轮为直齿渐开线圆柱齿轮结构，NGW行星齿轮减速机包括单级、两级、减速的十二个系列和八个派生系列，主要用于冶金、矿山、运输、建材、能源、交通等设备，具有小型体积、结构紧凑、噪音低、、大扭矩、使用寿命长等优点特性。

驱动源以直结或连接方式启动太阳齿轮，太阳齿轮将组合于行星架上的行星齿轮带动运转。

整组行星齿轮系统沿着外齿轮环自动绕行转动，行星架连结出力轴输出达到减速目的。

更高减速比则借由多组阶段齿轮与行星齿轮倍增累计而成。

卓藤行星减速机技术主要应用在有特殊要求的领域中。

在不同的行业领域中。

在全球各个角落。

在最为极端的条件下。

卓藤行星减速机都在不断树立全球衡量标准。

不断提供性能卓越的产品，量身定制的解决方案，来满足各市场的不同需求。

卓藤行星减速机公司在研发与销售、消费、市场推广严密联络，并且实现了信息共享。

特点：易于安装、具有精度高、高输入转速、高输出扭矩、钢性好、承载才能大、效率高、寿命长、噪音低、低震动、体积轻小、外形美观、免维修、定位精准等特点,适用于交流伺服马达、直流伺服马达、步进马达的减速传动。

适宜于全球任何厂商所制造的驱动产品连接：如常用伺服电机：台达、安川、松下、东元、三菱、富士、汇川、西门子、施耐德、欧姆龙、步进电机。

PF系列精细行星减速机性能参数表：L3 64-1000 ≤12效率η％ L1 3-10 97％ L2 9-100 94％ L3 64-1000 91％使用寿命 h L1 L2 L3 3-1000 20000容许径向力 N L1 L2 L3 3-1000 680 1750 3100 6550 12400 容许轴向力 N L1 L2 L3 3-1000 340 875 1550 3275 6200重量 kg L1 3-10 1.4 3.5 6.8 24.4 45 L2 9-100 2.0 4.5 8.8 26 53 L3 64-1000 2.6 5.5 10.8 31 61噪音 dB L1 L2 L3 3-1000 ≤61 ≤63 ≤68 ≤72 ≤72 使用温度℃ L1 L2 L3 3-1000 -20℃ +90℃减速机转动惯量：规格单位段数速比 PF60 PF90 PF120 PF160 PF200转动惯量J kg.㎡ L1 3-5 0.48 1.75 12.8 22.4 45.3 7-10 0.42 1.45 11.4 18.6 44.8 L2 9-40 0.45 1.52 12.2 18.6 45.2 50-100 0.32 1.35 11.5 16.9 44.6 L3 64-280 0.32 1.36 12.2 16.3 44.2 350-1000 0.32 1.29 12.2 16.3 42.6ZHUOTO - P 09PF系列精细行星减速机尺寸参数表:尺寸代号 PF60 PF90 PF120 PF160 PF200 段数 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 L1 L2 L3 总长 A1 126 145 164 165 188 211 213 245 269 318 358 396 317 384 410 输出轴轴径 A2 14 20 25 40 55定位凸台直径 A3 50 80 110 130 160键到轴端间隔 A4 2 3 4 7 10输出轴键长 A5 25 30 43 65 70轴长到定位圆 A6 28 38 50 80 85定位凸台厚度 A7 3 5 6 5 5轴长到端面 A8 32 44.3 57.3 87 91法兰厚度 A9 9 10 14 20 20输出法兰 B1 64 90 120 168 200ZHUOTO - P 10。

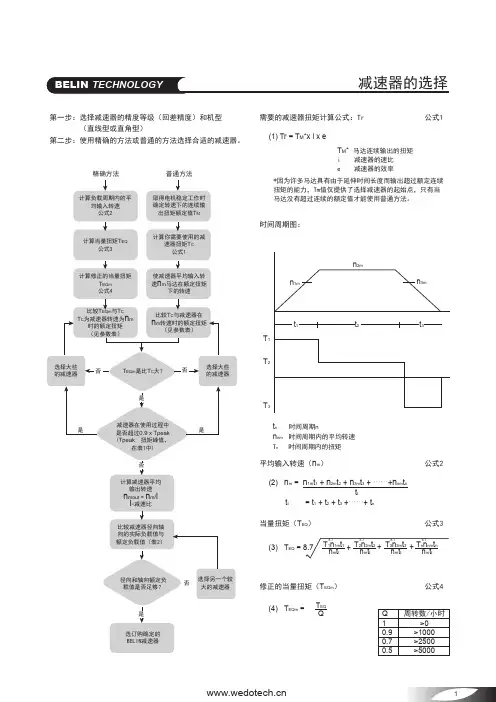

三菱伺服电机西门子减速机选型手册台达伺服电机安川蜗轮蜗杆减速机直角行星减速机
KS50 KS63 KS75 KS90 KS110 KS130 KS150
KS精密伺服蜗轮减速机：
具有间隙小、效率高、速比大、寿命长、振动低、低噪音、低温升、外观美、结构轻小、安装方便、定位精确等特点,适用于交流伺服马达、直流伺服马达减速传动。

适合于全球任何厂商所制造的驱动产品联接。

KS精密伺服蜗轮减速机特点：
1、背隙在5－15弧分，
2、标准中心距: 50; 75; 90; 110;130;150.
3、传动比：一级：7.5－80;二级：60－500;三级：400－4000
4、输入功率：0.4KW-15KW
5、4个安装表面
6、表面光滑，外型轻小
7、低噪声，发热量小。

8、法兰可替换，可适配不同厂家的伺服电机
9、整机采用通用可替换部件组装。

产品应用：
适用于快速、精确定位机构：
（1）适用于精密加工机床、印刷机械，食品机械、纺织机械，印花机械，自动化产业、工业机器人、精密测试仪器和自动化高精度的机电产品行业等；
（2）适用于工厂自动化快速移载机构、机器人手臂抓取机构、智能立体仓库等。

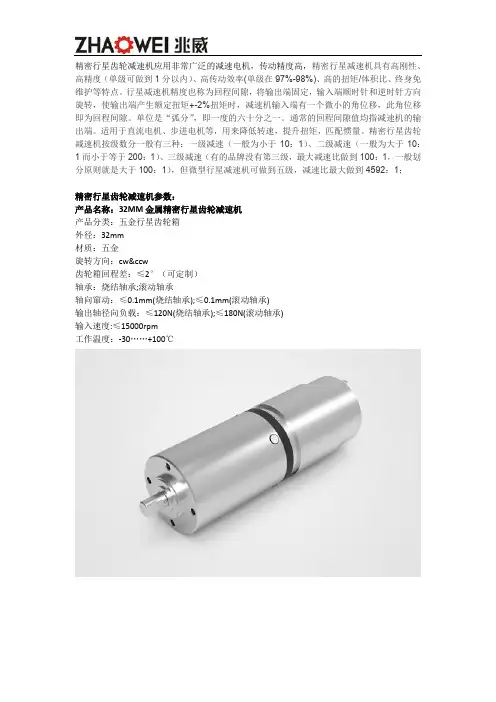

精密行星齿轮减速机应用非常广泛的减速电机，传动精度高，精密行星减速机具有高刚性、高精度（单级可做到1分以内）、高传动效率(单级在97%-98%)、高的扭矩/体积比、终身免维护等特点。

行星减速机精度也称为回程间隙，将输出端固定，输入端顺时针和逆时针方向旋转，使输出端产生额定扭矩+-2%扭矩时，减速机输入端有一个微小的角位移，此角位移即为回程间隙。

单位是“弧分”，即一度的六十分之一。

通常的回程间隙值均指减速机的输出端。

适用于直流电机、步进电机等，用来降低转速，提升扭矩，匹配惯量。

精密行星齿轮减速机按级数分一般有三种：一级减速（一般为小于10：1）、二级减速（一般为大于10：1而小于等于200：1）、三级减速（有的品牌没有第三级，最大减速比做到100：1，一般划分原则就是大于100：1），但微型行星减速机可做到五级，减速比最大做到4592：1；精密行星齿轮减速机参数：产品名称：32MM金属精密行星齿轮减速机产品分类：五金行星齿轮箱外径：32mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)产品名称：38MM金属精密行星齿轮减速机产品分类：五金行星齿轮箱外径：38mm材质：五金旋转方向：cw&ccw齿轮箱回程差：≤2°（可定制）轴承：烧结轴承;滚动轴承轴向窜动：≤0.1mm(烧结轴承);≤0.1mm(滚动轴承)输出轴径向负载：≤120N(烧结轴承);≤180N(滚动轴承)输入速度:≤15000rpm工作温度：-30 (100)微型精密行星齿轮减速机参数范围：尺寸规格系列：3.4mm、4mm、6mm、8mm、10mm、12mm、16mm、18mm、20mm、22mm、24mm、28mm、32mm、38mm；电压范围：3V-24V功率范围：0.1W-40W齿轮材质：塑胶行星齿轮、金属行星齿轮回程间隙（精度）：1-2弧分输出力矩范围：1gf.cm到50Kgf.cm减速比范围：5-1500；输出转速范围：5-2000rpm；生产厂家深圳市兆威机电股份有限公司成立于2001年，是一家研发、生产精密传动系统及汽车精密注塑零组件的制造型企业，为客户提供传动方案设计,零件的生产与组装的定制化服务。

按照功率大小分为小功率行星减速机、大功率行星减速机；按照传动行星分为行星齿轮减速电机、行星直流减速电机、精密行星减速电机等；行星减速机的型号主要是根据规格、参数、性能来命名的,主要型号如下：3.4mm行星减速机产品分类：五金行星齿轮箱产品型号：ZWBMD003003产品规格：Φ3.4MM产品电压：3.0V空载转速：（步进电机可定制）空载电流：220 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWBMD004004产品规格：Φ4MM产品电压：3.0V空载转速：（步进电机可定制）空载电流：340 mA MAX（可定制）负载转速：2.4-300 rpm（可定制）减速比：5/25/125/625:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD006006产品规格：Φ6MM产品电压：3-24V空载转速：11-3824 rpm（可定制）空载电流：30-40 mA MAX（可定制）负载转速：8-3229 rpm（可定制）负载电流：100 mA MAX（可定制）速比：23.04-1707.9（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD008008产品规格：Φ8MM产品电压：4.2V空载转速：19-1228rpm（可定制）空载电流：95-100mA MAX（可定制）负载转速：15-935rpm（可定制）负载电流：155-160mA MAX（可定制）速比：13-809.1（可定制）产品分类：五金行星齿轮箱产品型号：ZWBMD010010产品规格：Φ10MM产品电压：3-4.2V空载转速：20-4318 rpm（可定制）空载电流：60-80 mA MAX（可定制）负载转速：18-3625 rpm（可定制）减速比：4-809:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD012012产品规格：Φ12MM产品电压：3-12V（可定制）空载转速：7-2381 rpm（可定制）空载电流：70-80 mA MAX（可定制）负载转速：5-1525 rpm（可定制）减速比：4-1296:1（可定制）产品分类：五金行星齿轮箱产品型号：ZWPD016017产品规格：Φ16MM减速齿轮箱电压：3-24V（可定制）产品电流：80-500mA（可定制）减速比：64-216（可定制）输出转速：10-1000 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWPD022022产品规格：Φ22MM产品电压：3-24V（可定制）产品电流：80-500mA（可定制）减速比：16-1296（可定制）输出转速：10-1000 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD024024产品规格：Φ24MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD028028产品规格：Φ28MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD032032产品规格：Φ32MM电压：6-24V（可定制）产品电流：80mA（可定制）减速比：4—1296（可定制）输出转速：14-4521 r/min（可定制）产品分类：五金行星齿轮箱产品型号：ZWMD038038产品规格：Φ38MM电压：6-24V（可定制）产品电流：315mA（可定制）减速比：4—1526（可定制）输出转速：3-1294 r/min（可定制）小功率（微型）行星减速电机，主要尺寸、参数、功率如下：尺寸：3mm、4mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、38mm电压：3v、4v、5v、6v、12v、24v功率：0.5W-50W速比：2-2000材质：塑胶、金属齿轮特点：体积小、噪音低、寿命长、质量轻、耐用、免保养、传动精度高。

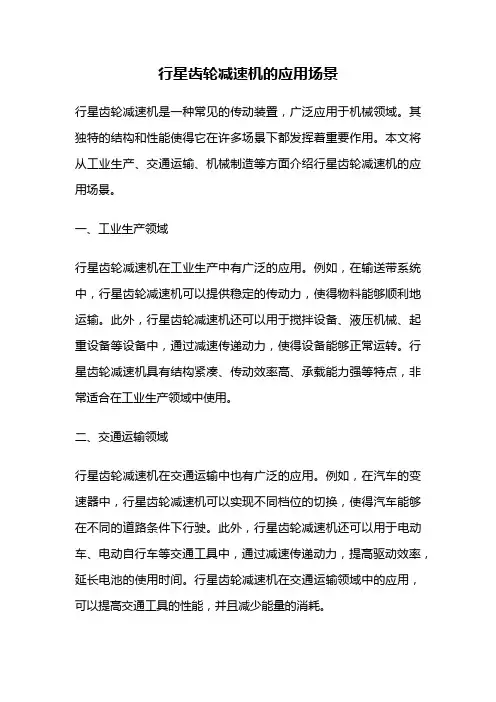

行星齿轮减速机的应用场景行星齿轮减速机是一种常见的传动装置，广泛应用于机械领域。

其独特的结构和性能使得它在许多场景下都发挥着重要作用。

本文将从工业生产、交通运输、机械制造等方面介绍行星齿轮减速机的应用场景。

一、工业生产领域行星齿轮减速机在工业生产中有广泛的应用。

例如，在输送带系统中，行星齿轮减速机可以提供稳定的传动力，使得物料能够顺利地运输。

此外，行星齿轮减速机还可以用于搅拌设备、液压机械、起重设备等设备中，通过减速传递动力，使得设备能够正常运转。

行星齿轮减速机具有结构紧凑、传动效率高、承载能力强等特点，非常适合在工业生产领域中使用。

二、交通运输领域行星齿轮减速机在交通运输中也有广泛的应用。

例如，在汽车的变速器中，行星齿轮减速机可以实现不同档位的切换，使得汽车能够在不同的道路条件下行驶。

此外，行星齿轮减速机还可以用于电动车、电动自行车等交通工具中，通过减速传递动力，提高驱动效率，延长电池的使用时间。

行星齿轮减速机在交通运输领域中的应用，可以提高交通工具的性能，并且减少能量的消耗。

三、机械制造领域行星齿轮减速机在机械制造中也有着重要的应用。

例如，在数控机床中，行星齿轮减速机可以实现高精度的运动控制，使得机床能够完成复杂的加工任务。

此外，行星齿轮减速机还可以用于印刷机械、纺织机械、食品机械等设备中，通过减速传递动力，实现设备的正常运转。

行星齿轮减速机在机械制造领域中的应用，可以提高设备的精度和稳定性，提高生产效率。

四、能源领域行星齿轮减速机在能源领域也有着重要的应用。

例如，在风力发电机组中，行星齿轮减速机可以实现风轮的转速与发电机的转速之间的匹配，提高发电效率。

此外，行星齿轮减速机还可以用于太阳能发电系统、水能发电系统等能源装置中，通过减速传递动力，实现能源的转换和利用。

行星齿轮减速机在能源领域中的应用，可以提高能源的利用效率，减少能源的浪费。

行星齿轮减速机在工业生产、交通运输、机械制造和能源等领域都有着广泛的应用。

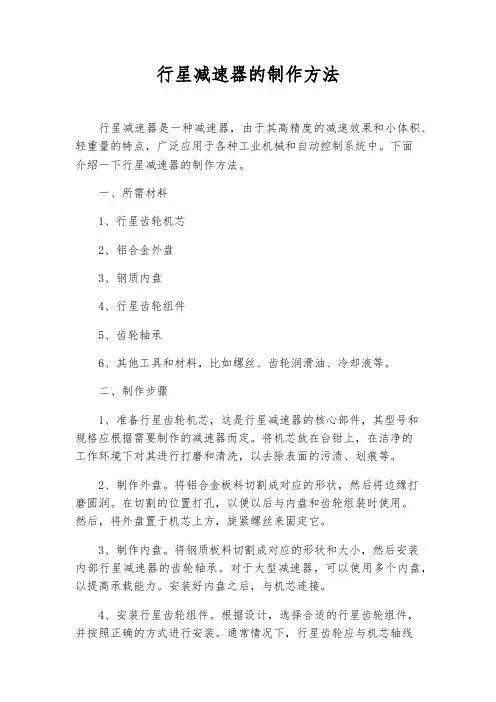

行星减速器的制作方法行星减速器是一种减速器，由于其高精度的减速效果和小体积、轻重量的特点，广泛应用于各种工业机械和自动控制系统中。
