钢结构无损检测报告第一篇:钢结构无损检测报告钢结构无损检测报告依据(GB/T 11345-89)《刚焊缝手工超声波探伤方法和探伤结果分级》标准,受中铁七局集团第三工有限公司委托,本中心于2010年05月21日~05月24日对深圳地铁5号线5302标(翻灵区间)盾构机海瑞克S465/466刀盘熔透焊缝进行超声波检测。
其中S465刀盘盘面焊缝8条,支撑焊缝3条,共检测焊缝11条;焊缝总长度为6.2米。
S466刀盘盘面焊缝8条,支撑焊缝3条,共检测焊缝11条;焊缝总长度为6.2米。
探伤位置如图探伤位置如图1。
检测结果:评为Ι级焊缝共10条;评为II级焊缝共1条,编号为“S-465/466刀盘—F4焊缝”:详细结果见表2—1。
以上所有检测焊缝均符合GB 50205-2001《钢结构工程施工质量验收规范》的验收要求,检测结果评定为合格。
第二篇:超声波无损检测报告这学期我们学习了机械故障诊断基础,学习了无损检测的很多方法和原理,那么什么是无损检测呢?无损检测是在不影响检测对象未来使用功能或现在的运行状态前提下,采用射线、超声、红外、电磁等原理技术仪器对材料、零件、设备进行缺陷、化学、物理参数的检测技术。
常见的有超声波检测焊缝中的裂纹等方法,无损检测技术已经历一个世纪,尽管无损检测技术本身并非一种生产技术,但其技术水平却能反映该部门、该行业、该地区甚至该国的工业技术水平。
无损检测技术所能带来的经济效益十分明显。
超声波无损检测原理当然,无损检测在实际的工业中用途如此广泛,方法也有很多。
我主要来谈谈超声波无损检测的一些认识,我们首先必须对超声波的工作原理必须有一定的了解,主要是基于超声波在试件中的传播特性。
a.声源产生超声波,采用一定的方式使超声波进入试件;b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用,使其传播方向或特征被改变;c.改变后的超声波通过检测设备被接收,并可对其进行处理和分析;d.根据接收的超声波的特征,评估试件本身及内部是否存在缺陷及缺陷的特性。
钢结构检测报告
1.检测目的
本次检测旨在对XXX公司大厦的钢结构进行全面检测,了解其结构的安全性和稳定性,在发现任何潜在问题时及时采取相应的措施以保证建筑的结构安全。
2.检测范围
本次检测范围包括大厦的整体结构以及关键部位,包括但不限于楼板、支撑柱、梁等。
3.检测方法
本次检测采用了以下方法和仪器进行:
- 目视检查:对建筑外观和结构进行目视检查,寻找破损、裂缝等明显问题。
- 超声波检测:通过超声波仪器对钢结构进行扫描,以检测钢材内部的缺陷和变形情况。
- 磁粉检测:使用磁粉检测仪器对钢结构进行检测,以发现潜在裂纹和破损。
- 扩声器检测:使用扩声器对结构进行敲击,以检测是否存在空洞或脆性问题。
4.检测结果
经过全面检测和分析,得出以下结论:
- 大厦的整体结构稳定,没有发现明显的结构问题。
- 部分支撑柱的表面出现了腐蚀现象,需要及时进行修复和防护措施。
- 部分梁的连接处存在松动和变形,请进行加固处理。
- 部分楼板表面出现了细小的裂缝,应密切监测其扩展情况,并及时采取修复措施。
5.建议
基于上述检测结果,我们向您提出以下建议:
- 对于腐蚀的支撑柱,应进行及时的除锈处理,并进行表面防腐处理。
- 对于松动和变形的梁,应采取加固措施,包括重新固定连接件和增加支撑。
- 对于存在裂缝的楼板,应密切监测其扩展情况,如果裂缝扩大,请及时进行修复。
6.结论
本次钢结构检测结果显示大厦的整体结构较为稳定,部分问题需要及时处理和修复,以确保建筑的结构安全性。
我们建议您根据以上建议,采取相应的措施,确保大厦的结构稳定和安全。

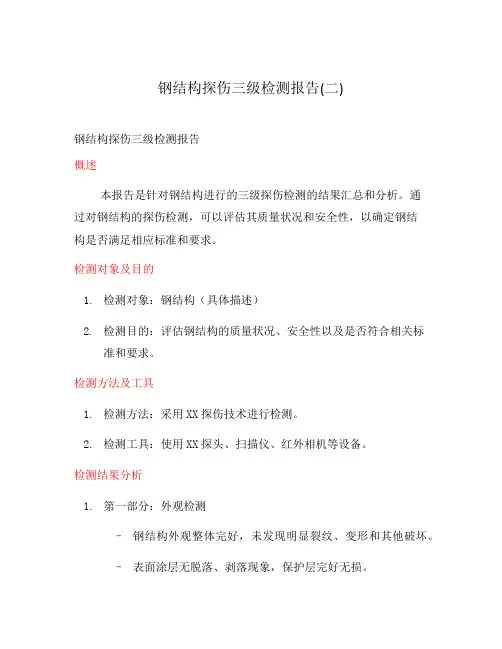

钢结构探伤三级检测报告(二)钢结构探伤三级检测报告概述本报告是针对钢结构进行的三级探伤检测的结果汇总和分析。
通过对钢结构的探伤检测,可以评估其质量状况和安全性,以确定钢结构是否满足相应标准和要求。
检测对象及目的1.检测对象:钢结构(具体描述)2.检测目的:评估钢结构的质量状况、安全性以及是否符合相关标准和要求。
检测方法及工具1.检测方法:采用XX探伤技术进行检测。
2.检测工具:使用XX探头、扫描仪、红外相机等设备。
检测结果分析1.第一部分:外观检测–钢结构外观整体完好,未发现明显裂纹、变形和其他破坏。
–表面涂层无脱落、剥落现象,保护层完好无损。
–表面存在少量锈蚀现象,但未达到影响结构强度和安全性的程度。
2.第二部分:超声波探伤–钢结构主要部位超声波检测结果良好,未发现内部缺陷,如夹杂、气孔等。
–部分细微细缝裂纹被探测出,但通过评估其深度和长度,判断其不会对结构的强度和安全性产生显著影响。
3.第三部分:磁粉探伤–钢结构经磁粉探伤后,未发现明显的磁粉聚集现象,表明结构无明显裂纹和破坏。
结论综合以上检测结果分析,钢结构在三级探伤检测中整体表现良好。
外观、超声波和磁粉探伤均未发现严重的破坏和缺陷,表明钢结构具备良好的质量状况和安全性。
建议进行定期的维护检修,并遵守相关标准和要求,以确保钢结构的可靠性和持久性。
建议1.根据检测结果,对发现的细微细缝裂纹进行修复处理,以防其进一步发展。
2.进行定期的钢结构维护检修,以确保结构长期稳定运行。
3.遵守相关标准和要求,采取必要的安全措施,减少外界因素对钢结构的损害。
备注本报告仅基于本次三级探伤检测结果,不包含其他因素对钢结构的影响。
如需更全面的评估和分析,请进行更多的检测和评估工作。

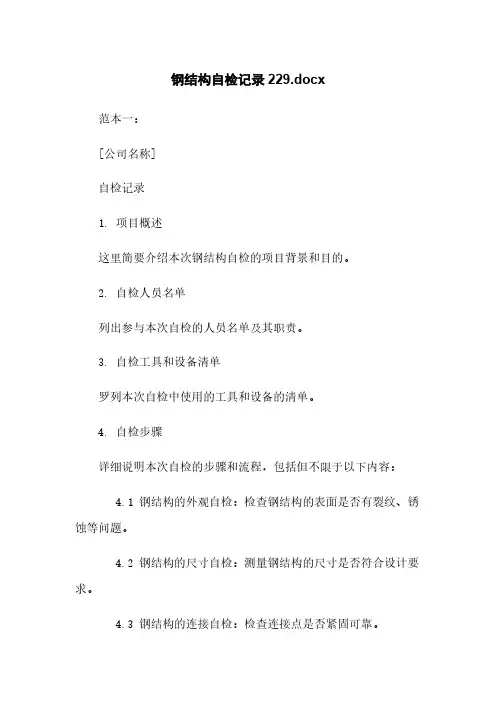

钢结构自检记录229.docx范本一:[公司名称]自检记录1. 项目概述这里简要介绍本次钢结构自检的项目背景和目的。
2. 自检人员名单列出参与本次自检的人员名单及其职责。
3. 自检工具和设备清单罗列本次自检中使用的工具和设备的清单。
4. 自检步骤详细说明本次自检的步骤和流程,包括但不限于以下内容:4.1 钢结构的外观自检:检查钢结构的表面是否有裂纹、锈蚀等问题。
4.2 钢结构的尺寸自检:测量钢结构的尺寸是否符合设计要求。
4.3 钢结构的连接自检:检查连接点是否紧固可靠。
4.4 钢结构的强度自检:使用相应测试设备测量钢结构的强度是否达标。
4.5 其他自检步骤:根据实际情况添加其他自检步骤。
5. 自检结果记录记录每个自检步骤的结果,并对检查出的问题进行描述。
6. 异常处理如果在自检过程中发现问题,详细描述该问题以及相应的处理措施。
7. 结论对整个自检过程的结果进行总结,并提出相应的建议和改进意见。
8. 附件(此处添加相关附件的清单)本文所涉及的法律名词及注释:1. 法律名词1:注释12. 法律名词2:注释2--------------------------------------------------范本二:[公司名称]钢结构自检报告1. 项目概述这里简要介绍本次钢结构自检的项目背景和目的。
2. 自检人员名单列出参与本次自检的人员名单及其职责。
3. 自检文件清单罗列本次自检中涉及的文件清单。
4. 自检标准和要求详细说明本次自检的标准和要求,包括但不限于以下内容:4.1 钢结构的外观自检:检查钢结构的表面是否有裂纹、锈蚀等问题,符合相关标准和规范。
4.2 钢结构的尺寸自检:测量钢结构的尺寸是否符合设计要求,满足相关标准。
4.3 钢结构的连接自检:检查连接点是否紧固可靠,符合相关标准。
4.4 钢结构的强度自检:使用相应测试设备测量钢结构的强度是否达标,达到相关标准要求。
4.5 其他自检标准和要求:根据实际情况添加其他自检标准和要求。

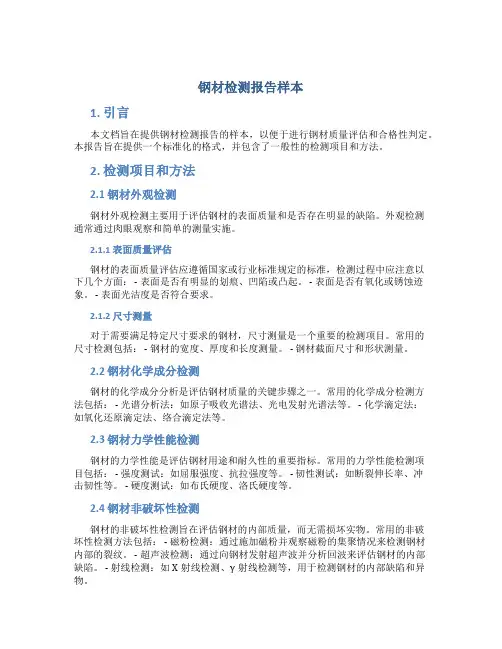

钢材检测报告样本1. 引言本文档旨在提供钢材检测报告的样本,以便于进行钢材质量评估和合格性判定。
本报告旨在提供一个标准化的格式,并包含了一般性的检测项目和方法。
2. 检测项目和方法2.1 钢材外观检测钢材外观检测主要用于评估钢材的表面质量和是否存在明显的缺陷。
外观检测通常通过肉眼观察和简单的测量实施。
2.1.1 表面质量评估钢材的表面质量评估应遵循国家或行业标准规定的标准,检测过程中应注意以下几个方面: - 表面是否有明显的划痕、凹陷或凸起。
- 表面是否有氧化或锈蚀迹象。
- 表面光洁度是否符合要求。
2.1.2 尺寸测量对于需要满足特定尺寸要求的钢材,尺寸测量是一个重要的检测项目。
常用的尺寸检测包括: - 钢材的宽度、厚度和长度测量。
- 钢材截面尺寸和形状测量。
2.2 钢材化学成分检测钢材的化学成分分析是评估钢材质量的关键步骤之一。
常用的化学成分检测方法包括: - 光谱分析法:如原子吸收光谱法、光电发射光谱法等。
- 化学滴定法:如氧化还原滴定法、络合滴定法等。
2.3 钢材力学性能检测钢材的力学性能是评估钢材用途和耐久性的重要指标。
常用的力学性能检测项目包括: - 强度测试:如屈服强度、抗拉强度等。
- 韧性测试:如断裂伸长率、冲击韧性等。
- 硬度测试:如布氏硬度、洛氏硬度等。
2.4 钢材非破坏性检测钢材的非破坏性检测旨在评估钢材的内部质量,而无需损坏实物。
常用的非破坏性检测方法包括: - 磁粉检测:通过施加磁粉并观察磁粉的集聚情况来检测钢材内部的裂纹。
- 超声波检测:通过向钢材发射超声波并分析回波来评估钢材的内部缺陷。
- 射线检测:如X射线检测、γ射线检测等,用于检测钢材的内部缺陷和异物。
3. 结果和评估3.1 外观检测结果根据对钢材外观的检测,本次检测结果如下: - 表面质量评估:符合国家标准要求。
表面无明显划痕、凹陷、凸起、氧化或锈蚀。
- 尺寸测量:满足设计要求。
3.2 化学成分检测结果钢材的化学成分检测结果如下: - 碳(C)含量:XX% - 硫(S)含量:XX% - 磷(P)含量:XX% - 锰(Mn)含量:XX% - …3.3 力学性能检测结果钢材的力学性能检测结果如下: - 屈服强度:XXX MPa - 抗拉强度:XXX MPa -断裂伸长率:XX%3.4 非破坏性检测结果根据对钢材的非破坏性检测,结果如下: - 磁粉检测:未检测到裂纹。
(首页)共页第页委托单位报告编号工程名称工程部位样品名称样品编号样品数量规格型号检测环境样品状态代表批量委托人委托日期联系电话检测设备检测类别见证人检测日期抽样数量施工单位抽样地点见证单位检测场所建设单位地址检测依据监理单位检测项目检测结论批准:审核:主检:检测单位检测专用章(盖章)签发日期:年月日(附页)共页第页工程名称报告编号检测依据样品状态检测内容样品/项目编号构件名称及位置自振频率(Hz)主振频率(Hz)峰值加速度(m/s2)最大振速(mm/s)最大振幅(mm)以下空白检测说明共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置频率(Hz)测点位置频率(Hz)自振频率检测说明校核:主检:共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置频率(Hz)测点位置频率(Hz)受迫振动主振频率检测说明校核:主检:共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容测点位置振动速度(mm/s)测点位置振动速度(mm/s)受迫振动最大振速检测说明校核:主检:共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容受迫振动最大振幅测点位置振幅(mm)测点位置振幅(mm)检测说明校核:主检:共页第页工程名称检测编号样品状态构件规格/材质设计荷载开竣工日期构件位置检测环境检测依据设备安装位置检定日期检测日期设备名称设备编号设备状态检测内容受迫振动最大加速度测点位置加速度(m/s2)测点位置加速度(m/s2)检测说明校核:主检:。
受控编号:检测报告(范本)编号(各检测机构自定)工程名称:委托单位:建设单位:设计单位:施工单位:监理单位:检测机构(章)年月日声明1、本检测报告无我单位检测专用章和计量认证专用章无效。
2、本检测报告无检测、审核、批准人签字无效。
3、本检测报告涂改、换页、漏页无效。
4、本检测报告无骑缝章无效。
5、对本检测报告若有异议或需要说明之处,应于收到报告之日起十五日内向我单位书面提出,本单位将给予及时的解释或答复。
检测机构:单位地址:邮政编码:联系电话:检测机构名称批准:审核:检测:(两人以上签章)检测报告一、工程概况工程名称及位置、结构形式、建筑面积。
工程开工时间、建设单位名称、设计单位名称、施工单位名称、监理单位名称。
检测原因(不符合基本建设程序或质量事故等)、委托单位及进场检测日期。
二、检测目的通过现场检测对该工程基础、主体钢结构的工程质量是否满足设计要求进行评定。
三、检测依据1、设计图纸及相关技术资料2、《建筑结构检测技术标准》GB/T50344-20043、《网架结构工程质量检验评定标准》JGJ78-914、《建筑钢结构焊接技术规程》JGJ81-20025、《钢结构工程施工质量验收规范》GB50205-20016、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-20017、其它相关技术标准及通过鉴定的新检测方法或科研成果等等四、检测项目1、基础混凝土强度检测;2、焊接球节点无损检测及尺寸偏差检验;3、焊接钢板节点无损检测和尺寸偏差检验;4、杆件无损检测和尺寸偏差检验;5、网架结构安装网架结构总拼完成后挠度检测;6、油漆、防腐、防火涂装工程涂层厚度检测及外观检查;7、钢结构的安装质量(偏差)检测。
五、检测仪器设备检测仪器设备: HT-225型混凝土回弹仪、金属超声仪、钢板厚度仪、漆膜厚度仪、测距仪、水准仪、碳化深度测量仪、游标卡尺、钢卷尺等。
六、检测数量基础混凝土强度钻芯按CECS03:2007标准采用取×个芯样,其他混凝土构件回弹按JGJ/T23-2001标准采用检测×个构件。
青岛理工建设工程质量检测有限公司
钢结构检测报告
编号:(2005)
本报告共页
工程名称:
委托单位:
检测类别:委托检测
联系电话:
签发日期:
地址:
声明
1、报告加盖本公司检测专用章(红章)有效。
2、报告涂改无效。
3、未经本单位书面批准,任何单位和个人不得复制本报告(完整
复制除外)。
4、本报告一式肆份,外发叁份。
青岛理工建设工程质量检测有限公司
编号(2005)共页第页
青岛理工建设工程质量检测有限公司
钢构件厚度测量报告
测量:审核:
青岛理工建设工程质量检测有限公司
检测:(MT 级)审核:(MT 级)
青岛理工建设工程质量检测有限公司
青岛理工建设工程质量检测有限公司
超声波探伤报告
检测:(UT 级)审核:(UT 级)
超声波探伤记录
X射线探伤报告
检测:(RT 级)审核:( RT 级)
角焊缝焊脚尺寸测量报告
高强螺栓终拧扭矩复查报告
编号(2005)共页第页
涂层厚度测量报告
编号(2005)共页第页
吊车梁挠度测量报告
测量:审核:

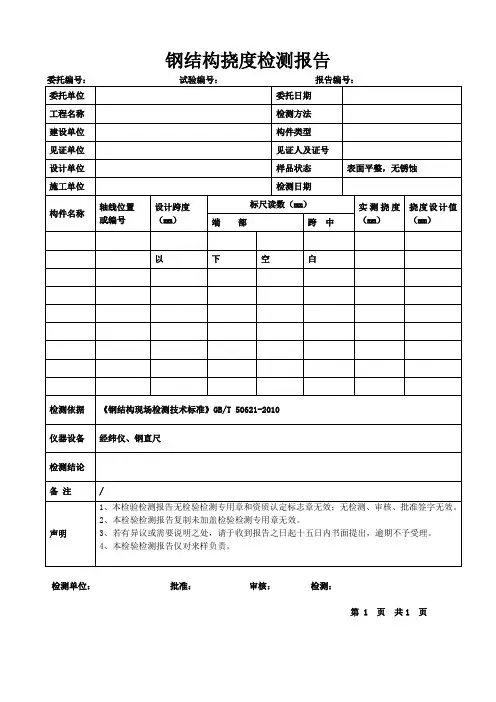

网架挠度测量报告
钢结构整体垂直度测量报告
钢结构整体垂直度测量报告
测量:审核:

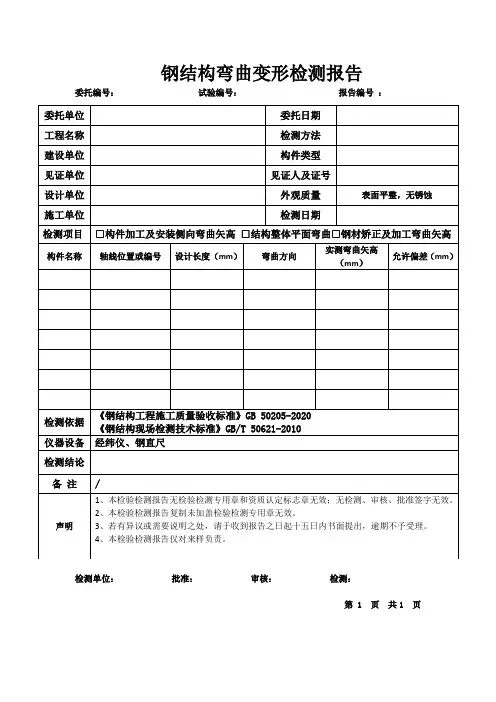

钢结构整体平面弯曲度测量报告
青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体平面弯曲度测量报告
编号(2005)共页第页。
青岛理工建设工程质量检测有限公司
钢结构检测报告
编号:(2005)
本报告共页
工程名称:
委托单位:
检测类别:委托检测
联系电话:
签发日期:
地址:
声明
1、报告加盖本公司检测专用章(红章)有效。
2、报告涂改无效。
3、未经本单位书面批准,任何单位和个人不得复制本报告(完整
复制除外)。
4、本报告一式肆份,外发叁份。
钢构件厚度测量报告
测量:审核:
磁粉探伤报告
检测:(MT 级)审核:(MT 级)
磁粉探伤记录
记录:(MT 级)
超声波探伤报告
检测:(UT 级)审核:(UT 级)
超声波探伤记录
X射线探伤报告
检测:(RT 级)审核:( RT 级)
角焊缝焊脚尺寸测量报告
高强螺栓终拧扭矩复查报告
编号(2005)共页第页
涂层厚度测量报告
编号(2005)共页第页
吊车梁挠度测量报告
测量:审核:
网架挠度测量报告
钢结构整体垂直度测量报告
钢结构整体垂直度测量报告
测量:审核:
钢结构整体平面弯曲度测量报告
青岛理工建设工程质量检测有限公司钢结构检测报告附页钢结构整体平面弯曲度测量报告
编号(2005)共页第页。
钢结构工程质量检验报告1. 项目概述本次钢结构工程质量检验报告是针对某项目的检验情况进行总结和评估。
2. 检验范围本次质量检验包含以下内容:- 钢结构构件的制造质量检验- 钢结构的安装质量检验- 钢结构的耐久性和可靠性检测3. 检验过程3.1 钢结构构件的制造质量检验在此阶段,我们对钢结构构件的制造过程进行了详细的检验,包括:- 材料的选取和质量评估- 制造过程中的工艺和技术要求的检查- 构件的尺寸和几何形状的测量- 表面处理和防腐蚀措施的评估3.2 钢结构的安装质量检验在钢结构安装阶段,我们进行了以下检验活动:- 构件的精确定位和安装位置的确认- 连接件的安装质量评估- 临时支撑和固定措施的检查- 钢结构的垂直度和水平度的测量3.3 钢结构的耐久性和可靠性检测为了评估钢结构的耐久性和可靠性,我们进行了以下检测:- 非破坏性检测(如超声波检测和可视检验)- 应力和变形测试- 重要构件的荷载试验- 火灾试验(如果适用)4. 检验结果和评估根据我们的检验和测试结果,对于本项目的钢结构工程质量我们给出以下评估:- 钢结构构件的制造质量良好,符合技术要求。
- 钢结构的安装质量较好,连接件可靠,结构稳定。
- 钢结构具备良好的耐久性和可靠性,能够满足设计要求。
5. 建议和改进措施基于对钢结构工程质量的评估,我们提出以下建议和改进措施:- 进一步加强对材料的质量控制和检验。
- 完善制造和安装过程的记录和文档保存。
- 加强临时支撑和固定措施的监测与管理。
- 定期进行钢结构的维护和检修工作。
6. 总结通过本次质量检验,我们对该项目的钢结构工程质量进行了全面的评估,并提出了相应的建议和改进措施。
希望本报告能够为工程质量的提升和改善提供有价值的参考。
钢结构检测报告****************工程检测有限公司*****年** 月编号.报告共**页*******收费所新建网架检测报告位:*******钢结构有限公司 称:*******收费站新建网架 目:结构质量检测、承载能力检验、结构安全性评级别:委托检测甘口 ・ *******现场检测人:报告撰写人: _________________________ 项目负责人: _________________________ 审 核: _________________________ 批准: ________________________*******工程检测有限公司委 托 单 工 程 名 检 测项检 测 类 报告日注意事项1、 所提供的检测报告正本原件应盖有“ *******检测有限公司” 印章,否则视为无效。
2、 报告无项目负责人、审核、批准签字无效。
3、 报告涂改无效,部分提供和部分复制检测报告无效(报告总页数自目录之后开始,不含目录)。
4、 对检测报告若有异议,应于本报告收到之日起三十天内向我单位提出,逾期协商处理。
5、 对于送样检测,仅对来样的检测数据负责,不对来样所代表的批量负责。
0*******地址: *******邮政编码:0******* 03*******目录1 概述 (1)1.1 工程概况.................................................................... 1...1.2 检测依据.................................................................... 1...1.3 检测内容及方法.............................................................. 1...1.3.1 杆件尺寸及安装检测........................................................ 1...1.3.2 支座偏差、挠度测量........................................................2...1.3.3 承载力现场试验分析及承载力核验.............................................2..1.4 检测仪器设备................................................................2...2 钢结构质量检测 (2)2.1 整体外观普查................................................................ 2...2.2 构件尺寸检测................................................................3...2.3 支座中心偏移及高差检测....................................................... 4..2.4 挠度变形检测................................................................ 5...3 钢结构承载能力检验 (5)3.1测点布置..................................................................... 5...3.2检验荷载..................................................................... 6...3.3检验结果..................................................................... 7...3.3.1 应力应变.................................................................. 7...3.3.2 竖向位移.................................................................. 9...4 结构安全性评级及处理建议 (10)4.1 结构安全性评级............................................................. 1..0.5 附表1 网架结构杆件检测结果汇总表 (12)1.1工程概况本次受委托进行检测的钢结构工程是****收费所新建网架工程******收费所新建网架工程为螺栓球节点正放四角锥网架结构。
长57.0m,宽16.8m为查明以上钢结构工程质量、是否存在安全隐患及承载力是否满足设计要求,受*****钢结构有限公司的委托,我单位********* 有限公司,于201*年**月**日对以上工程进行了现场检测,现出具检测报告。
1.2检测依据(1)《建筑结构检测技术标准》GB/T 50344-2004;(2)《钢结构设计规范》GB 50017-2003;(3)《钢结构现场检测技术标准》GB/T 50621-2010;(4)《网架结构设计与施工规程》JGJ 7-91;(5)《钢结构工程施工质量验收规范》GB50205-2001 ;(6)《钢结构超声波探伤及质量分级法》JG/T203-2007;(7)《钢焊缝手工超声波探伤方法及质量分级法》GB11345-1989;(8)《建筑变形测量规范》JGJ/T8-97;(9)《建筑结构荷载规范》GB50009-2001;(10)《民用建筑可靠性鉴定标准》GB50292-1999;(11)原设计图纸及相关资料;1.3检测内容及方法1.3.1杆件尺寸及安装检测对结构物整体长度、宽度、高度测量;对各杆件与节点连接质量检测;查看有无弯曲杆件。
采用游标卡尺测量杆件直径,金属测厚仪检测构件壁厚;钢管杆件与封板、锥头的连接质量检测。
1.3.2支座偏差、挠度测量用精密水准仪、光电挠度仪等仪器对网架结构的挠度、网架安装偏差等项目进行检测。
1.3.3承载力现场试验分析及承载力核验为评定网架结构的整体受力性能,对待测结构进行承载力验算,并结合现场试验的数据对结构承载能力进行评估。
1.4检测仪器设备根据检测内容、检测方法和检测工作量的大小,本次检测投入使用的主要仪器设备见表1-102钢结构质量检测2.1整体外观普查*****收费所新建网架部分经外观调查,结构整体尺寸满足设计要求,利用水准仪、卷尺测得网架高度满足设计;构件杆件没有发现安装错误的现象,未发现明显弯曲变形杆件;经观测,钢管杆件与封板、锥头的连接质量普遍较好。
防锈蚀涂装均匀,没有发现漏涂、脱落、厚度过低的现象。
网架平面、立面图见图2-1 o图2-1 ***** 收费大棚新建网架平面、立面图加油房加油房2.2构件尺寸检测根据《钢结构工程施工质量验收规范》GB50205-2001中规定对节点以及与节点相连构件尺寸进行检测。
1对受检杆件的直径采用游标卡尺进行量测,杆件壁厚采用超声波厚度仪进行量测,杆件长度采用钢卷尺配合钢尺进行监测。
球节点处杆件编号如图2-2所示,编号顺序为:布置图方向,顺时针编号图2-2球节点杆件编号受检杆件与节点球详细检测结果见附表1。
经检测受检杆件及节点球尺寸均满足设计要求。
杆件长细比满足相关规范规定,能够确保在正常使用荷载下不发生失稳。
2.3支座中心偏移及高差检测利用光电挠度仪对网架支座进行中心偏差及高程进行观测。
支座编号见网架布置图。
支座中心偏差观测结果见表2-1。
表2-1网架支座中心偏移值支座高程差观测结果见表2-2。
表2-2网架支座高差测量值(mm经检测该网架支座中心偏移值和邻近支座高程差值满足规范要求。
2.4挠度变形检测节点挠度变形检测,利用立倒尺的方法,测点布置见网架布置图中的BO表2-3测试结果统计表测点三次测试挠度值/mm 挠度值/mmB1 25.0 22.3 25.0 24.1B2 25.1 25.9 25.2 25.4 经检测该网架挠度值均能满足设计及规范的要求。
3钢结构承载能力检验3.1测点布置通过有限元软件对结构进行受力分析,找出内力较大的杆件和变形较大的点,以此为依据进行布点。
采用有限元分析设计软件midas civil进行计算。
网架的计算模型图,应力分布图和挠度变形图如图3-1~图3-4所示:图3-2网架结构杆件应力图<MU>JUK⅛i:HAki?IAIlIjWw..⅛8∙m<—IJE∙∣3ΔH⅛M)βι-I. JEM⅞->40ι4i⅛⅛*⅛i4i√π∣4⅞-UUi■I 2Φnh-t40C-ImiiD«-•<!«■***** 收费所新建网架检测报告MlElA*41Lr • :.[ ∙t⅜GGm⅞∣?KDΞ3⅛⅛:EHrm⅛mt⅝t-MHσ⅛^ni.*.NH-lft"0αL4JMKτ<riX]L —3∣3 IiHIV-t⅞ΠL—I 5JW⅛r⅛nS-.KJT6*^HL J .-KKf-Ik-(HL ].-4∏e⅛ MHlπrrσn-.⅝⅛1*⅛w m∙⅛r∣ι⅛⅛∙"士和D2W图3-3网架结构变形图结合现场实际情况,又由以上有限元分析结果为指导,试验测点布置如图3-4所示图3-4测点布置示意图实圆点表示需要测量竖向位移的节点,竖向位移测点共四个,均位于下旋节点。
黑方框表示需要测量应力的杆件,共6个测点。
其中测点1、2、3测点均为腹杆,测点& 7为下旋杆。
3.2检验荷载试验荷载按恒荷载与活荷载的基本组合进行设计加载,恒荷载取0.30kN/m2,活荷载取0.50kN∕m2,基本风压0.55kN∕m2,基本雪压0.30kN∕m2。
依据建筑结构荷载规范规定,试验荷载q=1.84kN/m2。
试验加载时采用分级加载的方式,共分六级,分别是空载、20%、40%、60%、80%、I3XS22E*M∣I»■MK4 : LCl!Nlh .tatf*! AΓ⅞q∣n*iji •d Irln日∙IOM⅛∙sS'" ΠR100%。
全部测点在正式加载试验前均应进行零荷载读数,以后每次加载或卸载后即读数一次,并在结构变位达到相对稳定后,进入下一级荷载之前再读数一次。
对结构变位较大的测点,每隔5分钟观测一次,以观测结构变位是否达到相对稳定。
3.3检验结果通过对现场实验数据的分析整理,选取有代表性的杆件的应变和节点的竖向位移进行分析,由于网架在行车方向具有对称性,选择的应力测点共四个,均为应力较大点。
