80m3卧式液化石油气储罐毕业设计开题报告定稿

卧式氮气储罐开题报告卧式氮气储罐开题报告一、引言氮气是一种常见且重要的工业气体，在各个行业中都有广泛的应用。

而为了储存和运输氮气，卧式氮气储罐成为了一种常见的选择。

本文将对卧式氮气储罐进行研究，并提出开题报告。

二、背景卧式氮气储罐是一种用于储存液态氮气的容器，其主要特点是结构紧凑，占地面积小，适合在有限空间内进行安装。

在许多行业中，液态氮气的储存和供应是至关重要的，因此卧式氮气储罐的研究具有重要的实际意义。

三、目的与意义本研究的目的是对卧式氮气储罐的设计和性能进行深入研究，以提高其储存和运输效率，并确保其安全可靠。

通过对卧式氮气储罐的研究，可以为相关行业提供更好的储存和供应氮气的方案，提高工作效率，降低生产成本。

四、研究内容1. 卧式氮气储罐的结构设计卧式氮气储罐的结构设计是研究的重点之一。

需要考虑的因素包括容量、压力、温度等。

通过合理的结构设计，可以提高氮气储罐的储存效率，减少能量损失。

2. 卧式氮气储罐的材料选择材料的选择对于卧式氮气储罐的性能和安全性有着重要的影响。

需要选择具有良好耐压性和耐腐蚀性的材料，以确保储罐的使用寿命和安全性。

3. 卧式氮气储罐的安全性分析卧式氮气储罐的安全性是研究的重点之一。

通过对储罐的结构和材料进行分析，可以评估储罐在不同工作条件下的安全性，并提出相应的安全措施，以预防事故的发生。

4. 卧式氮气储罐的运输性能研究卧式氮气储罐在运输过程中的性能也是需要研究的内容之一。

需要考虑的因素包括储罐的稳定性、运输效率等。

通过对运输过程中的各种因素进行研究，可以提高氮气储罐的运输效率，降低运输成本。

五、研究方法本研究将采用实验和数值模拟相结合的方法进行。

通过实验可以对卧式氮气储罐的性能进行测试和验证，而数值模拟可以对储罐的结构和性能进行分析和优化。

六、预期成果通过对卧式氮气储罐的研究，预期可以得到以下成果：1. 提出一种优化的卧式氮气储罐结构设计方案；2. 确定适用于卧式氮气储罐的优质材料；3. 提出卧式氮气储罐的安全性分析方法和相应的安全措施；4. 提高卧式氮气储罐的运输效率和降低运输成本。

80m3液化石油气储罐设计摘要本文首先介绍了储罐在国内外研究现状和发展趋势，对液化石油气储罐作了简单的介绍。

接着对液化石油气储罐的进行了详细的结构设计，并运用Auto CAD软件绘制了储罐装配图。

本文是关于80m3液化石油气储罐设计，制造中的几个关键技术：球罐选材，结构设计，补强计算及强度校核行了设计。

本文设计的主要内容包括：工艺设计包括设计压力，设计温度，设计储量；结构设计包括筒体与封头的结构设计，接管与接管法兰的设计，人孔，视镜，液面计，压力计，温度计，及安全阀的结构等结构设计，支座结构设计，焊接接头设计；开孔补强计算；强度计算及校核。

关键词：储罐；工艺设计；结构；强度；补强80m3 liquefied petroleum gas storage tank designAbstractThis paper firstly introduces the research status and development trend of tanks at home and abroad, and liquefied petroleum gas tanks are briefly introduced here. Then the liquefied petroleum gas storage tank structure design were studied in detail, and the use of Auto CAD software to draw the tank assembly drawing.This article is about the design of 80m3 of liquefied petroleum gas tank , several key technology in spherical tank manufacturing are: material, structure design, reinforcement calculation and strength check of the line design.The main contents of this paper include: design process design including the design pressure, design temperature, design reserves; structure design including the tube body and head, nozzles and nozzle flange design, manhole, mirror, level gauge, pressure gauge, thermometer, and safety valve structure, structure design, support structure design, welding joint design; opening reinforcement calculation; strength calculation and check. Keywords: tank; process design; structure; strength; reinforcement目录引言 .......................................................................................................................... - 1 - 第1章绪论 .................................................................................................................. - 2 -1.1 卧室储罐的介绍.................................................................................................................. - 2 -1.2 液化石油气贮罐的分类...................................................................................................... - 2 -1.3 液化石油气特点.................................................................................................................. - 2 -1.4 卧式液化石油气贮罐设计的特点...................................................................................... - 2 - 第2章液化石油气的工艺设计及主体材料的选择 .................................................. - 3 -2.1 设计温度.............................................................................................................................. - 3 -2.2 设计压力.............................................................................................................................. - 3 -2.3 设计储量.............................................................................................................................. - 3 -2.4 焊接接头系数...................................................................................................................... - 3 -2.5 主体材料的选择.................................................................................................................. - 3 - 第3章液化石油气结构设计 .................................................................................... - 4 -3.1 筒体和封头的设计.............................................................................................................. - 4 -3.2 计算压力.............................................................................................................................. - 4 -3.3 圆筒厚度的设计.................................................................................................................. - 5 -3.4 椭圆封头厚度的设计.......................................................................................................... - 5 -3.5 接管、法兰垫片和螺栓的选择.......................................................................................... - 5 -3.6 其他附件的设计.................................................................................................................. - 9 -3.7 鞍座选型和结构设计........................................................................................................ - 10 -3.8 鞍座位置的确定.................................................................................................................- 11 -3.9 焊接结构设计.................................................................................................................... - 12 -3.10 焊后处理.......................................................................................................................... - 13 - 第4章开孔补强设计 ................................................................................................ - 14 -4.1 补强设计方法判别............................................................................................................ - 14 -4.2 有效补强范围.................................................................................................................... - 14 -4.3 有效补强面积.................................................................................................................... - 15 -4.4 接管区焊缝截面积(焊角取6.0mm） .............................................................................. - 15 -4.5补强面积............................................................................................................................... - 15 - 第5章容器强度的校核 ............................................................................................ - 16 -5.1 水压试验校核.................................................................................................................... - 16 -5.2 筒体最小厚度校验............................................................................................................ - 16 -5.3 筒体轴向应力计算与校核................................................................................................ - 16 -5.4 封头最小厚度校验............................................................................................................ - 18 -5.5 封头强度校核.................................................................................................................... - 18 -5.6 筒体和封头切向应力校核................................................................................................ - 18 -5.7 筒体环向应力的计算和校核............................................................................................ - 19 - 结论与展望 .................................................................................................................... - 21 - 致谢 ........................................................................................................................ - 22 - 参考文献 ........................................................................................................................ - 23 -附录A：主要参考文献摘要及题录 ............................................................................. - 24 - 附录B：英文原文及翻译 ............................................................................................. - 26 -插图清单图3-1 椭圆形封头 (4)图3-2 接管分布图 (6)图3-3 鞍座结构图 (11)图3-4 坡口基本形式 (12)表格清单表3-1 标准椭圆形封头尺寸图表 (4)表3–2法兰尺寸表 (6)表3–3 管子尺寸表 (7)表3–4 垫片尺寸表 (7)表3-5 螺栓及垫片 (8)表3-6 水平吊盖带颈对焊法兰人孔尺寸表 (9)表3-7 鞍座支座结构尺寸 (11)引言液化石油气作为一种化工基本原料和新型燃料，已愈来愈受到人们的重视。

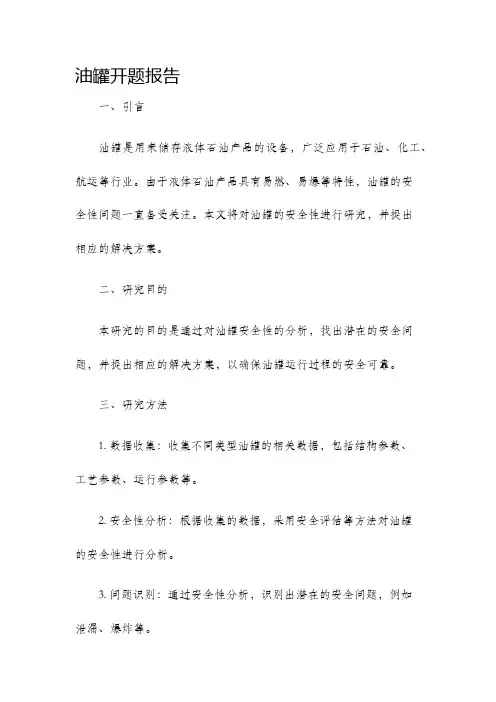

油罐开题报告一、引言油罐是用来储存液体石油产品的设备，广泛应用于石油、化工、航运等行业。

由于液体石油产品具有易燃、易爆等特性，油罐的安全性问题一直备受关注。

本文将对油罐的安全性进行研究，并提出相应的解决方案。

二、研究目的本研究的目的是通过对油罐安全性的分析，找出潜在的安全问题，并提出相应的解决方案，以确保油罐运行过程的安全可靠。

三、研究方法1. 数据收集：收集不同类型油罐的相关数据，包括结构参数、工艺参数、运行参数等。

2. 安全性分析：根据收集的数据，采用安全评估等方法对油罐的安全性进行分析。

3. 问题识别：通过安全性分析，识别出潜在的安全问题，例如泄漏、爆炸等。

4. 解决方案提出：针对识别出的安全问题，提出相应的解决方案，如增强设计强度、改进材料选用等。

5. 方案验证：对提出的解决方案进行模拟验证、实验验证等，评估其有效性和可行性。

四、研究内容1. 油罐结构参数的分析：研究不同类型油罐的结构参数，包括容量、直径、高度等，分析其对安全性的影响。

2. 油罐工艺参数的研究：研究不同工艺参数（如温度、压力等）对油罐安全性的影响，分析其安全运行范围。

3. 安全性评估方法的研究：分析常用的安全性评估方法，如HAZOP（危险与操作性分析法）、FMEA（失效模式与效应分析法）等，选取适用的方法进行油罐安全性评估。

4. 安全问题的识别与解决方案：通过安全性评估，识别潜在的安全问题，并提出相应的解决方案，如增加保护设备、加强防火措施等。

5. 方案验证：对提出的解决方案进行模拟验证和实验验证，评估其有效性和可行性。

五、预期结果通过对油罐的安全性进行研究，预期的结果如下：1. 掌握不同类型油罐的结构参数和工艺参数；2. 识别出不同类型油罐可能存在的安全问题；3. 提出相应的解决方案，提高油罐的安全性；4. 验证解决方案的有效性和可行性。

六、意义和应用价值油罐是石油行业中不可或缺的设备，其安全性关系到人员生命财产安全以及环境保护。

中北大学课程设计说明书学生姓名: 学号:学院: 机械工程与自动化学院专业: 过程装备与控制工程题目: ( 25) M3液化石油气储罐设计指导教师: 职称:06月22日中北大学课程设计任务书/ 年第二学期学院: 机械工程与自动化学院专业: 过程装备与控制工程学生姓名: 学号:课程设计题目: ( 25) M3液化石油气储罐设计起迄日期: 06 月08 日～06月22日课程设计地点: 校内指导教师:系主任:下达任务书日期: 06月08日课程设计任务书一．工艺设计1．液化石油气成分确定及其分析液化石油气是在开采和炼制石油的过程中产生的一部分气态, 经液化后分离出干气而得到的可燃液体。

它的主要成分是丙烷、丁烷、丙烯、丁烯; 其中丙烯、丁烯是重要的化工原料, 经把丙烯、丁烯提炼出去, 作为城市原料使用的液化石油气是丙烷、丁烷。

当前中国城市液化石油气系统供应的一般为丙烷、丁烷, 丙烯、丁烯为主要成分的液化烃类化合物。

由于石油产地的不同, 各地区液化石油气成分也各不相同。

本次设计的储罐在太原某储配站, 经走访了解到, 太原市地区的液化石油气大部分来自延安炼油厂, 少部分来自石家庄地区, 故此次设计关于石油气的成分采用延安炼油厂生产的石油气成分含量见下表1.1液化石油气主要组织成分的的比例表1.1各温度下各成分的饱和蒸气压力1.2从表1.2中能够看出, 温度从50℃降到-25℃时, 各成分的饱和蒸气压力下降得厉害。

据此推断。

在低温状态下, 由饱和蒸气压力引起的应力水平不会很高。

根据道尔顿分压定律, 不难计算出各温度下液化石油气中各成分的饱和蒸气分压( 表1.3)各成分在相应温度下的饱和蒸气分压1.3根据表1.3可算出各温度下液化石油气饱和蒸气压力( 表1.4)液化石油气在各温度下饱和蒸气压力1.42.设计温度与设计压力液化石油气储配站工作温度为-20-48℃,介质易燃易爆,为安全起见,设计温度应有一定富裕量,故,设计温度t=50℃该储罐用于液化石油气储配供气站,属于常温压力储存,工作压力为相应温度下的饱和蒸气压,故不设保温层.当液化气50℃的饱和蒸气压力高于50℃异丁烷的饱和蒸气压力时,无保冷设施,取50℃时丙烷的饱和蒸气压力.而50℃时,有P异丁烷(0.67)<P液化气(1.26041)<P 丙烷(1.77),则最高工作压力为1.77MPa.设计压力应为最高工作压力的1.05-1.1倍,故Pc=1.1*1.77=1.947MPa3.设计储量参考有关资料,石油液化气密度为500-600kg/m3,取其密度为580kg/m3,W=ΦVρt=0.9*25*580=13.05t二、机械设计1、筒体和封头的设计所设计压力容器承受内压, 且P c=1.947MPa<4MPa,根据化学工艺设计手册常见设备系列, 采用卧式椭圆封头容器a．筒体设计查GB150- , 为使筒体有较好的刚性, 一般L/D=3～6, 为方便计算, 取L/D=4, 则由πD2L/4=25 得D=1.996mm , 圆整得D= mmb．封头设计查标准JB/T4746- 《钢制压力容器用封头》中表B.1EHA得下表2.1椭圆封头内表面积、容积2.1椭圆形封头由2V封+πD2L/4=25得L=7421mm 圆整得L=7300mm则L/D=3.65,符合要求V计=2V封+πD2L/4=25.185m3>25m3,而且比较接近,故结构设计合理三、 结构设计1、 液柱静压力卧式容器的最高储存液体高度为筒体直径,故P(静)max ≤ρgD=11.368kPa而P( 静) max/P c =11.368/1947=0.06%<5%,静压力可忽略 2.筒体及封头厚度介质液化石油气易燃易爆, 有一定的腐蚀性, 存放温度为-20℃-48℃, 最大工作压力为P( 丙烷0=1.77MPa 。
