核医学成像原理及设备课件
多模态成像技术
总结词
多模态成像技术是核医学成像的另一个重要 发展趋势，通过结合多种成像模式，能够提 供更全面的医学信息，有助于医生更全面地 了解患者的病情。
详细描述
多模态成像技术是利用多种成像模式进行医 学影像获取的方法。这种技术能够结合不同 模式的成像特点，提供更全面的医学信息， 有助于医生更全面地了解患者的病情，提高
和医学影像技术的不断发展，分子成像技术在核医学成像中的应用将越来越广泛。
06 核医学成像设备安全与防 护
辐射防护原则
辐射防护三原则
防护、隔离、减量。
辐射防护最优化
在满足诊断和治疗效果的前提下，尽量减少患者 和医务人员的辐射剂量。
剂量限值
根据不同人群和不同照射情况，设定合理的剂量 限值，确保辐射安全。
肿瘤治疗
核医学成像设备还可以用于肿瘤 的治疗，如放射性碘治疗甲状腺 癌、骨转移瘤的放射性核素治疗 等。
心血管疾病诊断
冠心病诊断
核医学成像技术可以检测心肌缺血和 心肌梗死，通过心肌灌注显像和代谢 显像等方法，评估心脏功能和诊断冠 心病。
心功能评估
核医学成像设备可以评估心脏功能， 通过放射性核素心室造影等技术，测 定心脏射血分数等指标，了解心脏的 收缩和舒张功能。
规定。
个人剂量监测
为医务人员配备个人剂量计，实时 监测和记录个人辐射剂量，保障医 务人员健康。
环境辐射监测
对核医学成像设备周围的环境进行 辐射监测，确保环境安全。
THANKS FOR WATCHING
感谢您的观看
核医学成像的优点
无创、无痛、无辐射，能 够提供人体生理和病理过 程的详细信息。
核医学成像的应用
在肿瘤、心血管、神经系 统等领域具有广泛的应用 价值。
核医学成像设备课件简版
加以这些核素的半衰期都比较短，检查 时可给与较大的剂量，从而提高图像的对比 度和空间分辨力，因此它所获得的图像是反 映人体生理、生化或病理及功能的图像，被 称为“生化体层”或“生命体层”，比 SPECT的图像更清晰、更真实。
应用特点
②PET不用机械准直器，而是用电子准直的方法，因 此检测灵敏度大大提高 ③均匀度好，有利于图像的重建 ④真正的三维探测技术 PET与SPECT相比，具有灵敏度高和能用于较 精确定量分析的优点，加上所用核素多为人体组织 天然元素的同位素，能进行真正的示踪研究，故 PET已成为当前最理想的定量代谢显像设备。
五、图像融合设备的结构与原理
CT部分使用螺旋CT，扫描层厚1～10mm。 PET和CT可各自独立使用或联合使用， 一次扫描可获得PET、CT及PET与CT的融合 图像，达到了取长补短、信息互补的目的 。
五、图像融合设备的结构与原理
目前PET-CT主要的应用领域是肿瘤诊治和 疗效分析。 CT可清晰地显示肿瘤的形态、大小和部位 氟18脱氧葡萄糖PET，代谢活性增加，有助 于恶性肿瘤的定性诊断，从而提高肿瘤的早 期诊断、TNM分期，以决定治疗方案和疗效 监测、分析等。
五、图像融合设备的结构与原理
PET-CT融合设备就是将PET和螺旋CT整合 成一台设备． 它是通过一个较长的检查床将两个相对独立 的、共轴的设备相连接， 两个设备保持一个合理的距离，以避免电磁 干扰， CT和PET的扫描检测也是分别进行， 数据也是先由各自的工作站处理重建。
五、图像融合设备的结构与原理
GE产PET-CT
基本结构与工作原理
用小型回旋加速器产生的11C、13N、15O和 18F都是在放出正电子的同时，衰变成相应的 同位素。将其标记在水、氧、糖、氨基酸等 代谢物质上，注射给病人，通过摄像，将生 理的、药理的、生化的过程等转变为图像 。
核医学成像课件
射线或 射线的放射性药物易在人体的某些器官和组织沉积
Байду номын сангаас
和清除的特性，利用探测器在人体外采用计数方法探测放射性在人体内的分布，
并利用计算机获得人体内放射性分布的二维图像或三维图像。图像对评价器官功
能和代谢及形态改变十分有效，成为医学诊断的一种重要手段。
1.核医学成像概述
1.1发展简史
1896年，法国物理学家贝克勒尔在研究铀矿时发现，铀矿能使包在黑纸内的感光胶 片感光，这是人类第一次认识到放射现象，也是后来人们建立放射显影的基础。 1898年，马丽·居里与她的丈夫皮埃尔·居里共同发现了镭，此后又发现了钚和钍 等许多天然放射性元素。
第六章 核医学成像系统
第六章 核医学成像系统-主要内容
1.核医学成像概述 2.核诊断用放射性同位素 3.核物理学中的一些概念 4.核诊断学的检测手段 5.核诊断仪器的组成
6.分类及应用特点
7.照相机（Gamma camera） 8.发射性计算机断层成像
9.核医学影成像图像质量指标
1.核医学成像概述
1.2 当前核医学影像设备的应用概况
目前广泛使用的单光子发射计算机断层（SPECT），已从单探头、双探头和三探 头，直至现在发展为带衰减校正的能进行符合线路成像的SPECT. PET-CT的出现使医学影像技术进入了一个新的阶段。 分子生物学技术的迅速发展以及与核医学技术的相互融合，形成核医学又一个 新的分支学科—分子核医学（molecular nuclear medicine）。 把两种设备的图像融合起来进行分析。
1.核医学成像概述
PET的先进性显而易见，最大的缺点是解剖结构显示不够清晰。 人们尝试把擅长功能显像的PET与擅长显示解剖结构的全身CT结合起来，在2000 年世界上第一台同机一体化PET/CT在美国CTI公司研制成功，被美国《时代》杂志 评选为年度最伟大的发明创造。 PET/CT是目前最先进的PET与最好的多排螺旋CT的完美组合，达到了一加一大
8. 核医学成像设备
核医学成像内容：
利用γ射线作为探测手段，通过脏器内外或脏器内 的正常与病变组织之间的放射性浓度差别揭示人体 的代谢和功能信息。
1. 先让人体接受某种放射性药物，这些药物聚集在人 体某个脏器中或参与体内某种代谢过程。
2. 对脏器组织中的放射性核素的浓度分布和代谢进行 成像。
4
2019/11/18
飞利浦TruFlight: 实现卓越PET成像的解决方案 新型探测器晶体-硅酸镥晶体技术（LSO）
36 8.5 双模式分子影像技术和设备
8.5.1 SPECT/CT设备 8.5.2 PET/CT设备 8.4.3 PET/MRI设备
2019/11/18
8.5.1 SPECT/CT设备
37
7 8.1.2 分类及应用特点 核医学成像设备的分类 γ照相机亦称闪烁照相机，是对体内脏器中的放射性核素分 布进行一次成像，并可进行动态观察的核医学仪器。 发射型计算机断层(emission computed tomography, ECT) 是在体外从不同角度来采集体内某脏器放射性分布的二维 影像，而后经计算机数据处理重建，并显示出三维图像。 可以分为SPECT和PET PET是目前成像最为精确的核医学设备。
1. γ相机（闪烁照相机）
γ照相机是记录和显示被拍照的物体中γ射线活度分布的一次成像照像系统。
2. SPECT γ照相机+探头旋转装置。
高性能、大视野、多功能的γ照相机和支架旋转装置、图像重建软件等组 成，可进行多角度、多方位的采集数据。每采集一幅图像后，探头旋转 一个角度继续采集下一幅图像，采集总角度为360度或180度。
2019/11/18
8.3.1 基本结构与工作原理
SPECT
γ照相机型，高性能、大视野、多功能的γ照相机和支架旋转装置、图像重 建软件等组成，可进行多角度、多方位的采集数据，实现体层显像。
利用γ射线作为探测手段，通过脏器内外或脏器内 的正常与病变组织之间的放射性浓度差别揭示人体 的代谢和功能信息。
1. 先让人体接受某种放射性药物，这些药物聚集在人 体某个脏器中或参与体内某种代谢过程。
2. 对脏器组织中的放射性核素的浓度分布和代谢进行 成像。
4
2019/11/18
飞利浦TruFlight: 实现卓越PET成像的解决方案 新型探测器晶体-硅酸镥晶体技术（LSO）
36 8.5 双模式分子影像技术和设备
8.5.1 SPECT/CT设备 8.5.2 PET/CT设备 8.4.3 PET/MRI设备
2019/11/18
8.5.1 SPECT/CT设备
37
7 8.1.2 分类及应用特点 核医学成像设备的分类 γ照相机亦称闪烁照相机，是对体内脏器中的放射性核素分 布进行一次成像，并可进行动态观察的核医学仪器。 发射型计算机断层(emission computed tomography, ECT) 是在体外从不同角度来采集体内某脏器放射性分布的二维 影像，而后经计算机数据处理重建，并显示出三维图像。 可以分为SPECT和PET PET是目前成像最为精确的核医学设备。
1. γ相机（闪烁照相机）
γ照相机是记录和显示被拍照的物体中γ射线活度分布的一次成像照像系统。
2. SPECT γ照相机+探头旋转装置。
高性能、大视野、多功能的γ照相机和支架旋转装置、图像重建软件等组 成，可进行多角度、多方位的采集数据。每采集一幅图像后，探头旋转 一个角度继续采集下一幅图像，采集总角度为360度或180度。
2019/11/18
8.3.1 基本结构与工作原理
SPECT
γ照相机型，高性能、大视野、多功能的γ照相机和支架旋转装置、图像重 建软件等组成，可进行多角度、多方位的采集数据，实现体层显像。
成像设备核医学成像设备(2)PowerPointP.pptx
SPECT的结构
SPECT由探头、机架、电子学线路和计算机系统 等组成。
• SPECT的机架主要用来支撑探头，并能够让探头在其上 运动。
• 探头可分为：探头旋转型和固定型（环型），主流为旋转 γ照相机型，使γ照相机探头围绕身体旋转360°或180° 进行完全角度或有限角度取样，重建出各种方向的符合临 床要求的断层影像，同时可以进行平面、断层和全身显像。
图像重建
在不同角度上对患者体内放射性药物上发射的γ光子计数， 在三维空间重建出放射性药物在人体内的浓集分布。
计数的统计涨落是数据中的主要噪声形式，核医学成像的 计数有限，其噪声水平较高。
重建SPECT图像可以利用类似于X-CT的滤波反投影算法， 也可以用最大似然迭代等统计方法。
统计方法重建
• 光子计数模型描述了从放射性核素浓度通过断层 成像时的坐标变换和其他物理过程得到光子计数 的分布
转一周，形成人体的轮廓线，同时重建出人体内部的线性 衰减分布。 减校正的速度。
SPECT的质量控制
• SPECT断层均匀性与三方面有关：构成断层图像 的原始信息量低，统计噪声高；探头旋转造成均 匀性变化；重建过程放大非均匀性。
• 旋转中心是SPECT质控的重要指标。SPECT的旋 转中心是一个位于旋转轴上的虚设空间点，必须 是空间坐标系统、γ照相机探头电子坐标系统和计 算机图像重建坐标系统的重合点。
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.7.1114:31:0414:31Jul-2011-Jul-20
据 • 这些投影数据的集合构成一个投影断层面
SPECT探头
• 探头为方形，以使探头的尺寸可以覆盖人体的宽 度方向，PMT的形状也由圆形的变为方形，减少 圆形光电倍增管之间的间隙
核医学成像设备课件简版课件
04 核医学成像设备的操作与 维护
核医学成像设备的操作流程
01
02
03
04
设备启动与关机
按照规定的顺序打开和关闭设 备，确保设备正常启动和关闭
，避免对设备造成损坏。
患者准备
确保患者符合检查要求，如去 除金属物品、禁食等，为患者 提供安全舒适的检查环境。
扫描与采集
根据检查需求设置扫描参数， 进行扫描和数据采集，确保图
放射性物质释放的射线包括α射线、 β射线、γ射线和X射线等，不同类 型射线具有不同的能量和穿透能力。
核医学成像设备的放射性物质来源
自然放射性物质
自然界中存在的某些元素具有放 射性，如铀、钍、钾等。
人工放射性物质
通过核反应堆或加速器等人工手 段制造的放射性物质，如钴-60、 碘-131等。
核医学成像设备的工作流程
02
它能够检测人体内部结构和功能 ，为医生提供诊断和治疗的重要 依据。
核医学成像设备的主要类型
PET（正电子发射断层扫描） 设备：用于检测肿瘤、神经系 统疾病等。
SPECT（单光子发射计算机断 层扫描）设备：用于心血管、 神经系统等疾病的诊断。
γ相机：一种简单的核医学成像 设备，用于检测放射性物质分 布情况。
辐射剂量和成本。
人工智能辅助
人工智能技术在核医学成像领域的应用将 逐渐普及，帮助医生更快速、准确地解读
图像和定量分析数据。
多模态融合
未来核医学成像设备将与其他医学影像技 术（如MRI、CT等）进行多模态融合，实 现优势互补，提高诊断准确性和全面性。
远程医疗应用
随着远程医疗技术的发展，核医学成像设 备有望实现远程操作和维护，扩大其在基 层医疗机构的应用范围。
医学影像设备学核医学成像设备精选PPT
The Father of Emission Tomography
可以认为，没有他的远见，核医学有可能不会发展成为 具有特色的专业。
第一节 概述
Robert Newell
1952年Robert Newell 发明了聚焦多孔准直器；
提出了Nuclear 一词。
第一节 概述
Anger and γ camera
闪烁事件的位置信号P。
闪烁荧光传输到各光 电倍增管的示意图
第二节核医学成像设备的基本部件
定位电路
▪ 在每个光电倍增管的输出端加一个与位置有关的权重 电阻或权重延迟线，每个管输出的信号进行位置权重 ，再利用加法电路和减法电路将所有经过的位置权重 的信号总和，利用比分电路得出这一事件将有的位置
信号P。
↓ 定位电路
↓ 图像处理电路
↓ 显示器
↓ 照相机
第二节核医学成像设备的基本部件
γ射线通过铅准直器孔道投射到晶 体上；
晶体产生的闪烁荧光可同时经光导 传输到所有的光电倍增管上，靠近 荧光点的光电倍增管接收到的光子 多，输出的电脉冲幅度大；
晶体中发生一个闪烁事件就会使排 列有序的光电倍增管阳极输出众多 的幅度不等的电脉冲信号，对这些 信号经过权重处理，就可得到这一
γ照相机的组成：
▪ 准直器（collimator） ▪ 闪烁晶体 ▪ 光电倍增管（PMT） ▪ 预放大器、放大器 ▪ X、Y位置电路 ▪ 总和电路 ▪ 脉冲高度分析器（PHA） ▪ 显示或记录器件等
第二节核医学成像设备的基本部件
核医学成像设备基本部件示意图
患者体内发出的 γ 射线 ↓
准直器 ↓ γ 射线 Na（Tl）晶体 ↓ 闪烁荧光 光电倍增管 ↓ 电流 前置放大器
第二节 核医学成像设备
可以认为，没有他的远见，核医学有可能不会发展成为 具有特色的专业。
第一节 概述
Robert Newell
1952年Robert Newell 发明了聚焦多孔准直器；
提出了Nuclear 一词。
第一节 概述
Anger and γ camera
闪烁事件的位置信号P。
闪烁荧光传输到各光 电倍增管的示意图
第二节核医学成像设备的基本部件
定位电路
▪ 在每个光电倍增管的输出端加一个与位置有关的权重 电阻或权重延迟线，每个管输出的信号进行位置权重 ，再利用加法电路和减法电路将所有经过的位置权重 的信号总和，利用比分电路得出这一事件将有的位置
信号P。
↓ 定位电路
↓ 图像处理电路
↓ 显示器
↓ 照相机
第二节核医学成像设备的基本部件
γ射线通过铅准直器孔道投射到晶 体上；
晶体产生的闪烁荧光可同时经光导 传输到所有的光电倍增管上，靠近 荧光点的光电倍增管接收到的光子 多，输出的电脉冲幅度大；
晶体中发生一个闪烁事件就会使排 列有序的光电倍增管阳极输出众多 的幅度不等的电脉冲信号，对这些 信号经过权重处理，就可得到这一
γ照相机的组成：
▪ 准直器（collimator） ▪ 闪烁晶体 ▪ 光电倍增管（PMT） ▪ 预放大器、放大器 ▪ X、Y位置电路 ▪ 总和电路 ▪ 脉冲高度分析器（PHA） ▪ 显示或记录器件等
第二节核医学成像设备的基本部件
核医学成像设备基本部件示意图
患者体内发出的 γ 射线 ↓
准直器 ↓ γ 射线 Na（Tl）晶体 ↓ 闪烁荧光 光电倍增管 ↓ 电流 前置放大器
第二节 核医学成像设备
第八章核医学成像设备
从阴极来的电子聚焦到倍增管电极上被吸收后会放出更多
的电子（一般是6到10个）。这些电子再聚焦到下一个倍
增管电极上，这个过程在倍增管电极阵列上不断重复。
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行
5.26.20215.26.202108:3008:3008:30:5708:30:57
飞行 技术，计算机数据处理系统，图像显示和断层床等组成。
发射+正电子放射性核素在体内经湮灭辐射产生两个能量相
同、方向相反的511keV 光子同时入射至互成180环绕人体的多
个探测器而被接收，把这些光子对按不同的角度分组，可获得放
射性核素分布在各个角度的投影。常用发射正电子核素主要有：
18F、碳[11C]、氧[15O]、氮[13N]、嗅[76Br]等。
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2 1.6.132 1.6.130 7:10:10 07:10:1 0June 13, 2021
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。202 1年6月 13日星 期日上 午7时1 0分10 秒07:10: 1021.6. 13
原理：探测到光子经电子学线路分析形成脉冲信号，经计算机采集,
处理,最后以不同灰度或色阶显示二维脏器显影或放射性分布
二、SPECT
单光子计算机发射断层显像仪
的电子（一般是6到10个）。这些电子再聚焦到下一个倍
增管电极上，这个过程在倍增管电极阵列上不断重复。
4、All that you do, do with your might; things done by halves are never done right. ----R.H. Stoddard, American poet做一切事都应尽力而为，半途而废永远不行
5.26.20215.26.202108:3008:3008:30:5708:30:57
飞行 技术，计算机数据处理系统，图像显示和断层床等组成。
发射+正电子放射性核素在体内经湮灭辐射产生两个能量相
同、方向相反的511keV 光子同时入射至互成180环绕人体的多
个探测器而被接收，把这些光子对按不同的角度分组，可获得放
射性核素分布在各个角度的投影。常用发射正电子核素主要有：
18F、碳[11C]、氧[15O]、氮[13N]、嗅[76Br]等。
13、He who seize the right moment, is the right man.谁把握机遇，谁就心想事成。2 1.6.132 1.6.130 7:10:10 07:10:1 0June 13, 2021
14、谁要是自己还没有发展培养和教 育好， 他就不 能发展 培养和 教育别 人。202 1年6月 13日星 期日上 午7时1 0分10 秒07:10: 1021.6. 13
原理：探测到光子经电子学线路分析形成脉冲信号，经计算机采集,
处理,最后以不同灰度或色阶显示二维脏器显影或放射性分布
二、SPECT
单光子计算机发射断层显像仪
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 3.体外测定γ射线 靶器官或组织放射性释放 穿透组织的γ射线 ，使用灵敏的放射性探测 器可以很容易地在人体外表探测到它们分 布的所在位置，并定量地测定其大小并转 换成电信号。
• 4.数据处理 对采集到的基本图像信息送入 电子计算机系统中，进行一系列的校正， 再经处理或重建成为图像数据。
• 5.图像显示与储存 由计算机重建而成的基 本图像，再以灰阶、彩色、动态、三维层 面、表面三维立体、电影、双减影成像等 方式将体层面的辐射分布重现为一个精确 的核医学图像，即可以获得反映放射性在 脏器和组织中浓度分布及其随时间变化的 图像，显示出脏器和组织的形态、位置、 大小及其功能结构的变化。
一、发展简史
• 1896年，法国物理学家贝克勒尔在研究铀矿时发 现，铀矿能使包在黑纸内的感光胶片感光，这是 人类第一次认识到放射现象，也是后来人们建立 放射自显影的基础。
• 1898年，马丽·居里与她的丈夫皮埃尔·居里共同 发现了镭，此后又发现了钚和钍等许多天然放射 性元素。
• 1923年，物理化学家Hevesy应用天然的放射性同 位素铅-212研究植物不同部分的铅含量，后来又 应用磷-32研究磷在活体的代谢途径等，并首先提 出了“示踪技术”的概念。
放射性药物的空间分布是时间的函数
放射性同位素的使用要有一个重要的时间维 取值范围在毫秒到分钟
通过这种测量
根据所用的放射性核素的不同，放射性衰变会产生α、β、γ和X 射线
α、和β粒子非常小 不能从体中射出形成图像
X、 γ射线在穿过身体的各种组织的时候并不会遇到很多困难
一般来说，核医学成像系统只检测能量大干50kev的光子 （γ射线）。
• γ照相机对早期核医学发展起到过重要作用，但随着SPECT、 SPECT/CT的出现，已经退 史舞台。
• 1959年，他又研制了双探头的扫描机进行断层扫 描，并首先提出了发射式断层的技术，从而为日 后发射式计算机断层扫描机—ECT的研制奠定了 基础。
• 1972年，库赫博士应用三维显示法和18F-脱氧葡 萄糖（18F-FDG）测定了脑局部葡萄糖的利用率 ，打开了18F-FDG检查的大门。他的发明成为了 正电子发射计算机断层显像（PET）和单光子发 射计算机断层显像（SPECT）的基础，人们称库 赫博士为“发射断层之父”。
这种信息之所以重要是因为它无法由其他的成像技术提供
用放 射性 同位 素成 像
获得一些和相关病理变化的前兆 有关的生理和生化信息
可了解其生物学功能或者确定某些疾病所在位置
有效的放射性化学药物拥有的特性大致上分为三种： 药物屑性、物理属性和化学属性
核医学影像设备是指探测并显示放射性核素药 物(俗称同位素药物) 体内分布图像的设备。
• 1926年，美国波士顿内科医师布卢姆加特（ Blumgart）等首先应用放射性氡研究人体动、静 脉血管床之间的循环时间，在人体内第一次应用 了示踪技术。
• 1951年，美国加州大学的卡森（Cassen）研制出第 一台扫描机，通过逐点打印获得器官的放射性分布 图像，促进了显像的发展。
• 1957年，安格（Hal O. Anger）研制出第一台γ照相 机，称安格照相机，使得核医学的显像由单纯的静 态步入动态阶段，并于60年代初应用于临床。
• 核医学成像的基本条件：
– 放射性药物（标记化和物） – 核医学成像设备
• （二）放射性成像的基本过程
• 1.放射性或标记化合物的制备 以放射性示踪法为 基础，针对不同的靶器官或靶细胞、不同的部位 和不同的检查目的，制备相应的放射性示踪剂。
• 2.将放射性示踪剂引入体内 通过注射、口服等方 法将示踪剂引入体内，示踪剂在体内根据其化学 及生物学的行为特性，经生理生化、生理、病理 、排泄等因素积聚浓缩于特定的靶器官和组织， 形成体内的随空间和时间而分布不同的图像。
成像取决于脏器、组织的血流、细胞 功能、细胞数量、代谢活性和排泄引 不是
流情况等因素
组织 密度
CT、MRI、超声是解剖形态学,无需显像剂.
核医学成像 正常组织
放射性同位素成像 放射性药物
用以评估具体 器官基本功能, 这项技术被称 做动态平面闪 烁成像法
与 病变之间
的浓度差别为基础的 脏器或病变显像方法

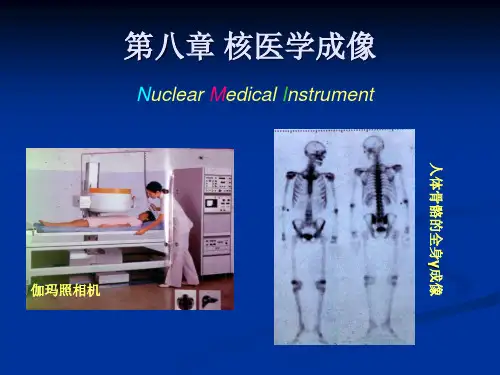

核医学成像设备
人
体
骨
骼
的
全
伽玛照相机
身
γ
成
像
内容导览
概述 核医学成像的基本部件 单光子发射型计算机断层扫描仪 正电子发射型计算机断层扫描仪
第一节 概述
• 核医学，又称原子（核）医学 • 核医学是研究同位素及核辐射的医学应用
及理论基础的科学
• 核医学最重要的特点是能提供身体内各组 织功能性的变化，而功能性的变化常发生 在疾病的早期
基本工作原理
是通过在人体内注入可以发射γ射线的放射性 同位素(核电荷数同)来实现的。
是脏器内外或脏器与病变之间放射性浓度差别为基础的 脏器或病变显像法
1、具有能够选择性聚集在或流径特定脏器或病变的 放射性核素或其标记化合物,使该脏器或病变与邻近 组织之间放射性浓度差别达到一定程度.
放射性核素或标记化合物称显像剂
• 核医学影像检查ECT与CT、MRI等相比， 能够更早地发现和诊断某些疾病。
• 核医学显像属于功能性的显像，即放射性 核素显像。
➢ 核医学仪器伴随着核医学这门学科的飞快 的速度向前发展。
➢ 核医学仪器与核医学本身是共生的, 它渗 透在整个核医学治疗的过程中, 无论是过 去单功能的测量仪还是现在综合大型检测 仪, 以及最新发展起来的各种治疗仪都推 动核医学的发展。
• 核医学显像具有简单、灵敏、特异、无创 伤性、安全、易于重复、结果准确等特点
核衰变及放射性简介
放射性：
原子核自发地放射各种射线的现 象称为放射性
放射性 现象是 由原子 核的变 化引起 的
与核外电子状态的改变关系很小，外 界的温度、压力、电磁场都不能抑制 或显著改变射线的发射
核医学成像与MRI方法不同
Байду номын сангаас
2、利用核医学成像仪器(γ照相机、SPECT、PET)探 测到这种浓渡差，并根据需要按一定方式将它们显示 成像，即显示脏器或病变组织的影像。
显像剂
探测 放射性浓度差别
Γ照相机、SPECT、PET是探测放射性核素或标记 化合物在脏器、组织的摄取、分布、代谢等特点达 到成像的目的
与其他影像主要区别
功能显像
