过滤器有效过滤面积

欧普尼尔工贸有限公司高效过滤器B(H14)的基本参数
过滤器技术参数：NRJ802C/902C产品的H14过滤器（EN779-1993）技术参数名称技术参数备注额定流量1000立方米/小时
额定面速度 1.5米/秒
最大流量1400立方米/小时
初始阻力＜200pa
平均效率＞99.997％
初始最低效率≥95％
外形尺寸500X90mm
过滤器厚15mm
过滤面积0.24m2HEPA有500mm长，期中86褶，每褶30mm长。

抗湿性100％
热稳定性（连续曝露）≤70℃
HEPA Filter（high efficiency particulate air Filter），
中文意思为高效空气过滤器，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。

它对直径为0.3微米（头发直径的1/200）以上的微粒去除效率可达到99.7%以上，空气中普通的灰尘颗粒大小在0.3微米至2.4微米左右。

是烟雾（抽烟产生的烟雾颗粒直径为0.5微米）、灰尘（灰尘颗粒大小在2.4微米左右）以及细菌（大部分的有害细菌颗粒在0.3微米左右）等污染物最有效的过滤媒介。

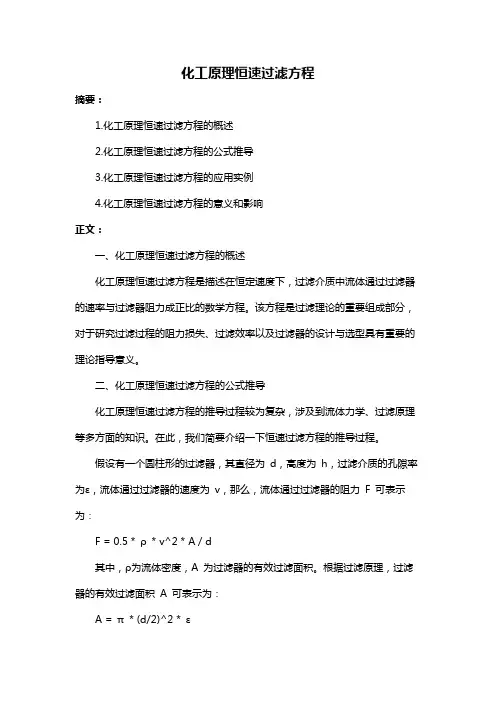

化工原理恒速过滤方程摘要：1.化工原理恒速过滤方程的概述2.化工原理恒速过滤方程的公式推导3.化工原理恒速过滤方程的应用实例4.化工原理恒速过滤方程的意义和影响正文：一、化工原理恒速过滤方程的概述化工原理恒速过滤方程是描述在恒定速度下，过滤介质中流体通过过滤器的速率与过滤器阻力成正比的数学方程。

该方程是过滤理论的重要组成部分，对于研究过滤过程的阻力损失、过滤效率以及过滤器的设计与选型具有重要的理论指导意义。

二、化工原理恒速过滤方程的公式推导化工原理恒速过滤方程的推导过程较为复杂，涉及到流体力学、过滤原理等多方面的知识。

在此，我们简要介绍一下恒速过滤方程的推导过程。

假设有一个圆柱形的过滤器，其直径为d，高度为h，过滤介质的孔隙率为ε，流体通过过滤器的速度为v，那么，流体通过过滤器的阻力F 可表示为：F = 0.5 * ρ* v^2 * A / d其中，ρ为流体密度，A 为过滤器的有效过滤面积。

根据过滤原理，过滤器的有效过滤面积A 可表示为：A = π* (d/2)^2 * ε将A 代入F 的表达式中，可得：F = 0.5 * ρ* v^2 * π* (d/2)^2 * ε/ d根据牛顿第二定律，过滤器所受的阻力F 与过滤器的质量m、加速度a 以及阻力系数k 有关，即：F = k * m * a将上述两式相等，可得：k * m * a = 0.5 * ρ* v^2 * π* (d/2)^2 * ε/ d由于过滤器在恒定速度下运动，故有：a = v^2 / (2 * d)将a 代入上式，可得：k * m * v^2 / (2 * d) = 0.5 * ρ* v^2 * π* (d/2)^2 * ε/ d化简后，可得化工原理恒速过滤方程：k = 0.5 * ρ* π* (d/2)^2 * ε三、化工原理恒速过滤方程的应用实例化工原理恒速过滤方程在实际工程中有广泛的应用，例如在设计过滤器时，可以根据恒速过滤方程计算出过滤器的阻力损失，从而确定过滤器的尺寸和材质；在优化过滤过程时，可以通过调整过滤器的孔隙率、流体速度等参数，以满足过滤过程的阻力损失和过滤效率的要求。

水处理设计常用计算计计算等。

下面将分别介绍这些计算的具体方法和公式。

1.流量计算流量计算是水处理设计中最基础、最常用的计算之一、根据给定的污水处理量或饮用水需求量，可以通过以下公式计算出管道的设计截面尺寸和水泵的需求功率等参数。

1.1.管道截面积计算在水处理系统中，流量通常通过管道输送。

为了确保管道能够满足给定的流量要求，需要计算管道的截面积。

根据管道的水流速度和流量要求，可以使用以下公式计算管道的截面积：A=Q/V其中，A是管道的截面积，Q是流量，V是流速。

1.2.水泵功率计算当流量超过一定数值时，需要使用水泵来提供足够的压力和流量。

水泵的功率可以通过以下公式计算：P=(Q×ρ×H)/η其中，P是水泵的功率，Q是流量，ρ是水的密度，H是扬程，η是水泵的效率。

2.化学计量计算在水处理设计中，经常需要用到化学计量计算。

这种计算主要用于计算化学药剂的投加量，以满足水质标准的要求。

以下是一些常用的化学计量计算方法：2.1.化学药剂计量计算在给定的流量和目标浓度下，可以通过以下公式计算出化学药剂的投加量：D=Q×C/η其中，D是化学药剂的投加量，Q是流量，C是化学药剂的目标浓度，η是投加系统的投加率。

2.2.化学药剂的稀释计算有时需要将高浓度药剂稀释为目标浓度以满足投加要求。

稀释液体的计算可以使用以下公式：V2=(C1×V1)/C2其中，V1和C1分别是初始溶液的体积和浓度，V2和C2分别是目标溶液的体积和浓度。

3.沉淀池设计计算沉淀池是污水处理系统中用于去除悬浮颗粒的设备。

以下是沉淀池设计中常用的计算方法：3.1.沉降速度计算沉淀池通过引入沉降作用使悬浮颗粒沉淀到底部。

沉淀速度可以通过以下公式计算：Vd=(g×(ρp-ρw)×d^2)/(18×μ)其中，Vd是沉淀速度，g是重力加速度，ρp是颗粒的密度，ρw是水的密度，d是颗粒的直径，μ是水的黏度。

石英砂活性炭过滤器设计常用参数石英砂活性炭过滤器是一种常用的水处理设备，被广泛应用于工业、民用领域。

它通过使用石英砂和活性炭材料，能够有效去除水中的悬浮固体、有机物和一些重金属离子，提高水的质量。

下面将介绍石英砂活性炭过滤器的常用参数。

1.设计流量设计流量是指过滤器处理水的能力，单位一般为每小时（m³/h）或每天（m³/d）。

根据实际使用需求，可以根据水的日均使用量和需要处理的水质量来确定设计流量。

2.过滤面积过滤面积是指过滤器内部用于过滤水的表面积。

过滤面积的大小直接影响到过滤器的处理能力。

通常情况下，过滤面积与设计流量成正比，可以根据设计流量来确定过滤器的尺寸。

3.过滤器尺寸过滤器尺寸是指过滤器的外部尺寸，包括长度、宽度和高度。

过滤器尺寸的选择需要考虑到使用场所的空间限制以及过滤器的处理能力。

通常情况下，过滤器的长度和宽度可以根据设计流量和过滤面积来确定，而高度则根据实际空间来决定。

4.滤料层厚度滤料层厚度是指过滤器内部石英砂和活性炭的堆积层厚度。

滤料层厚度的选择需要根据水的污染程度和需要去除的物质来确定。

一般情况下，石英砂和活性炭的厚度比例为3:1，可以根据实际情况进行调整。

5.滤料粒径滤料粒径是指石英砂和活性炭颗粒的大小。

滤料粒径的选择需要综合考虑水的悬浮物和污染物的大小。

通常情况下，石英砂的粒径选择在0.5-1.2mm之间，活性炭的粒径选择在3-10mm之间。

6.过滤速度过滤速度是指水在过滤器中通过滤料的速度，一般以米/小时（m/h）来表示。

过滤速度的选择需要根据滤料的类型和水的污染程度来确定。

过滤速度过大会导致滤料颗粒杂质被带走，效果下降；过滤速度过小则会降低过滤器的处理能力，增加运行成本。

7.回洗方式8.运行压力运行压力是指过滤器在正常运行时所需的压力。

运行压力的选择需要根据过滤器的设计和实际使用条件来确定。

压力过高会造成设备损坏，压力过低则会降低过滤效果。

总之，石英砂活性炭过滤器设计常用参数有设计流量、过滤面积、过滤器尺寸、滤料层厚度、滤料粒径、过滤速度、回洗方式和运行压力。

干式过滤器设计参数干式过滤器是一种常见的空气过滤器，广泛应用于工业生产和民用场所。

它能够有效地过滤空气中的灰尘、颗粒物和有害物质，保证空气的清洁度和安全性。

在设计干式过滤器时，需要考虑多个参数，包括过滤效率、阻力损失、面积、厚度等等。

下面将对干式过滤器的设计参数进行详细介绍。

一、过滤效率干式过滤器的主要功能是过滤空气中的污染物，因此其最重要的设计参数之一就是过滤效率。

通常情况下，干式过滤器的设计目标是达到高效率的同时尽可能降低阻力损失。

在实际应用中，不同行业和不同工艺需要达到不同的过滤效率。

例如，在电子行业中需要达到高达99.999%以上的高效率；而在建筑材料行业中则可以采用较低的效率要求。

二、阻力损失除了要考虑过滤效率外，还需要考虑阻力损失这个参数。

阻力损失是指空气通过干式过滤器时所遇到的阻力，也就是空气流动的阻碍程度。

阻力损失越大，说明干式过滤器的设计不合理或者维护不及时，会导致空气流量减小、能耗增加、甚至设备故障。

因此，在设计干式过滤器时需要合理控制阻力损失，保证其在正常运行范围内。

三、面积干式过滤器的面积是另一个重要的设计参数。

面积越大，意味着可以处理更多的空气流量和更多的污染物。

因此，在实际应用中需要根据具体情况来确定干式过滤器的面积大小。

例如，在处理高浓度污染物时需要采用较大面积的干式过滤器；而在处理低浓度污染物时则可以采用较小面积的设备。

四、厚度干式过滤器的厚度也是一个重要参数。

厚度越大，意味着可以容纳更多的过滤介质，从而提高过滤效率。

但同时也会增加阻力损失和成本。

因此，在设计干式过滤器时需要综合考虑这些因素，并根据具体情况来确定合适的厚度。

五、过滤介质干式过滤器的过滤介质是影响其过滤效率和阻力损失的关键因素。

常见的过滤介质包括纤维布、纸板、金属网等。

不同的过滤介质具有不同的特点，例如纤维布可以提高过滤效率，但同时也会增加阻力损失；而金属网则可以减小阻力损失，但对于细小颗粒物的过滤效果较差。

管道过滤器的选用1 HG/T 21637-2021标准过滤器适用范围①标准所列过滤器适用于化工、石油化工、轻工等生产中的液体及气体物料,用以过滤其固体杂质,通常安装在泵、压缩机的入口或流量仪表前的管道上,以保护此类设备或仪表。

②标准包括公制和英制两个系列:公制系列分PN10、PN25、PN40三个压力等级;英制系列分Class150（PN20)、Class300（PN50)两个压力等级。

公制系列中的尖顶和平顶锥形过滤器压力等级从PN6开始,即PN6、PN10、PN25。

③标准过滤器的主要结构材料选用铸铁、碳钢、低合金钢和奥氏体不锈钢四种,其工作温度范围:铸铁为-20～300℃,碳钢-20～400℃,低合金钢-40～400℃,不锈钢-196～400℃。

④标准过滤器以30目/in的不锈钢丝网作为标准网,可拦截粒径不小于614μm的固体颗粒。

2 型号编制过滤器的型号由过滤器结构形式,连接形式,材料类别,接管、法兰等的标准,压力等级5部分组成,见下图。

①过滤器的结构形式代号表②连接形式代码表③材料类别代码表④接管、法兰等的标准代码表⑤压力等级代码无论是公制还是英制系列,均采用常用的压力等级数字。

公制系列的压力等级单位为bar,英制系列为磅级。

3 过滤器选用原则过滤器的选用可根据工艺过程及管道安装的需要,并结合各种类型过滤器的综合性能进行选择。

选用原则及注意要点有如下几条。

①为保证管网系统的严密性,可选用承插焊接、对焊连接的过滤器;如考虑更换方便,则可选用螺纹连接或法兰连接的过滤器。

②过滤器的本体材料应与相连的管道材料一致或相当。

③对固体杂质含量较多的工作介质,就选用有较大过滤器面积的过滤器。

④一般有效过滤面积为相连管道的截面积3倍以上的过滤器可作为永久性过滤器;临时过滤器的有效过滤面积为管道截面积的2倍以上。

但当输送流体中的固体杂质含量不多或有其他措施可弥补时,也可适当降低要求。

⑤滤网目数的选择应考虑能满足工艺过程的需要,或对泵、压缩机等流体输送机械能起到保护作用的目的。

袋式过滤器的种类分为：单袋式过滤器、多袋式过滤器、塑胶袋式过滤器、顶入式开模袋式过滤器、侧入型不锈钢过滤器、双联袋式过滤器、移动袋式过滤器、保温夹套过滤器等。

单袋式过滤器概述：单袋式过滤器是一种新型过滤系统，其规格有1、2、3、、4、11、12号。

材质：不锈钢（SUS304/316/316L）分类：可分为不锈钢顶入式、侧入式过滤器、塑料单袋式过滤器。

制造工艺：铸造工艺和焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

应用效果：1、过滤井水、饮用水、河水、海水、工程用水等中的沙子，或者其他细小颗粒，同时，也能和紫外线杀菌器配套使用，来杀灭水中的细菌。

2、在化工行业使用也很广泛，能过滤掉树脂、油漆、油墨、粘胶、涂料、润滑油、酸咸溶剂、洗涤剂中的杂质等，还有化妆品行业、纺织工业、电子工业中的杂质也是可以过滤。

3、汽车行业的电泳除油过滤、超滤的预过滤等，食品饮料行业的食用油脂、酱油、醋、酒类、汽啤酒等杂质过滤。

安装高度（mm）约500 （可根据安装情况，进行调整）多袋式过滤器概述：多袋式过滤器是新型过滤系统，是由不锈钢筒体、支撑网篮、过滤袋组成，可快开式设计，从2袋到24袋式，多袋式的进出口方式有底进底出型和侧进底出型。

多袋式过滤器适用于大流量液体过滤，进出口径为3-18"，单机最大流量：90-1080立方/小时。

材质：不锈钢（SUS304/316/316L）制造工艺：铸造工艺还完焊接工艺，可对过滤器的表面进行镜面抛光或哑光处理。

产品细节：多袋式过滤器也称为不锈钢快开式过滤器，顶盖采用气动弹簧方式开启，设计更合理，使开盖更快捷。

适用于食品饮料（食用油脂、汽水、饮料、啤酒、糖浆、酱油、醋等）、水处理（城市供水、工业用水、海水、河水、矿泉水、油田注水、电厂冷凝水、离子交换树脂回收）电子工业、汽车、油漆和涂料、油墨和粘胶、金属加工、化学品、纺织工业等行业固液分离。

塑胶袋式过滤器概述：塑胶袋式过滤器也称为耐酸咸过滤器，其筒体是以聚丙烯（PP）材质一体铸造而成的。

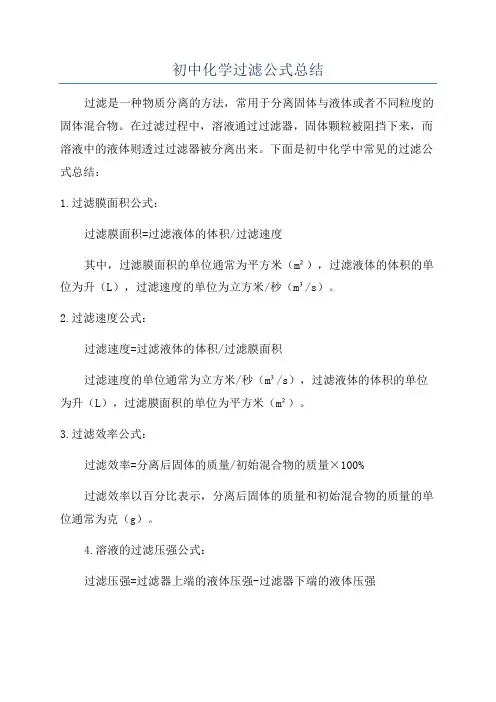

初中化学过滤公式总结
过滤是一种物质分离的方法，常用于分离固体与液体或者不同粒度的固体混合物。

在过滤过程中，溶液通过过滤器，固体颗粒被阻挡下来，而溶液中的液体则透过过滤器被分离出来。

下面是初中化学中常见的过滤公式总结：
1.过滤膜面积公式：
过滤膜面积=过滤液体的体积/过滤速度
其中，过滤膜面积的单位通常为平方米（m²），过滤液体的体积的单位为升（L），过滤速度的单位为立方米/秒（m³/s）。

2.过滤速度公式：
过滤速度=过滤液体的体积/过滤膜面积
过滤速度的单位通常为立方米/秒（m³/s），过滤液体的体积的单位为升（L），过滤膜面积的单位为平方米（m²）。

3.过滤效率公式：
过滤效率=分离后固体的质量/初始混合物的质量×100%
过滤效率以百分比表示，分离后固体的质量和初始混合物的质量的单位通常为克（g）。

4.溶液的过滤压强公式：
过滤压强=过滤器上端的液体压强-过滤器下端的液体压强
过滤压强的单位通常为帕斯卡（Pa），液体压强的单位为帕斯卡（Pa）。

5.过滤速度与过滤压强的关系：
过滤速度∝过滤压强
过滤速度与过滤压强之间成正比关系。

6.过滤器中液体高度与过滤速度的关系：
过滤速度∝过滤器中液体高度
过滤速度与过滤器中液体高度成正比关系。

需要注意的是，化学过滤过程中的实际过滤效果可能会受到一些其他因素的影响，如过滤器的孔径大小、过滤液体的粘度等。

因此，在实际操作时需要根据具体情况进行调整，以达到最佳过滤效果。

1. 过滤器（英文filter）介绍根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。

精细过滤主要是净化流体，保护工艺安全。

其精度范围基本在1微米到30微米之间。

按照制造设计要求可以分：压力容器和非压力容器按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。

非压力容器执行SH/T3411或HGT 21637标准执行。

根据使用介质可分为：气体过滤器和液体过滤器气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。

液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。

2. 精细过滤器过滤面积：粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。

精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。

过滤三大曲线：流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP）因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。

目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。

此试验台价格昂贵，目前国内仅有2-3台。

目前国内的小厂家过滤器公司滤芯检测是单次通过实验。

过滤面积计算步骤：1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材2. 根据给定压降，对滤材进行流量压差测试。

得出合适流量（L/min）3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。

4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式篮式粗过滤器选型计算粗过滤器工艺计算1. 总则本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。

一，除砂器规格：
原理:离心式过滤法用途:固液分离
样式:立式性能:精密过滤,高效过滤
适用对象:石油化工适用对象性质:弱腐蚀性,低温物料,其他
滤料类型:物理方法适用范围:化工,石油,制药,汽车,食品,选矿,水处理,冶金,其他
有效过滤面积:20（m2）外形尺寸:1000*800（mm）
设备重量:200（Kg）DN:200
产品类型:全新品牌：润成石化
二，除砂器简介：
JCSG旋流除砂过滤器，顾名思义，集旋流与过滤于一体。

主要用来清除水中固体颗粒，适用于中央空调冷却水、冷冻水系统，冷暖循环系统、工业用水系统，并广泛应用于建筑、化工、环保、食品、医药等多种工业部门在水处理领域除砂、降浊、固液分离效果显著，受到广大用户欢迎。

三，除砂器工作原理：
JCSG系列旋流除砂过滤器系根据流体中的固体颗粒在除砂过滤器里旋转流动筛分原理制成。

当水流在一定的压力从进口流进过滤器后，产生强烈的旋转运动，由于砂水密度不同，在离心力，向心力、流体拽力的共同作用下，使密度低的水上升，由出水口排出，密度大的颗粒则从过滤器底部排污口排出，而沿水流共同浮上的个别微小颗粒则通过二级过滤装置过滤，从而达到除砂的目的。

四，除砂器性能特点：
1．比目前市场上的一般过滤器增加了过滤单元，故除砂率高，个别微小颗粒漏扑率低。

2．分割粒径为0.07mm，（除污效率为50%）当里径为0.3mm，其除污率达97%。

3．结构紧凑，节省安装空间。

4．操作简便，除砂不影响系统正常运行，工作状态稳定。
