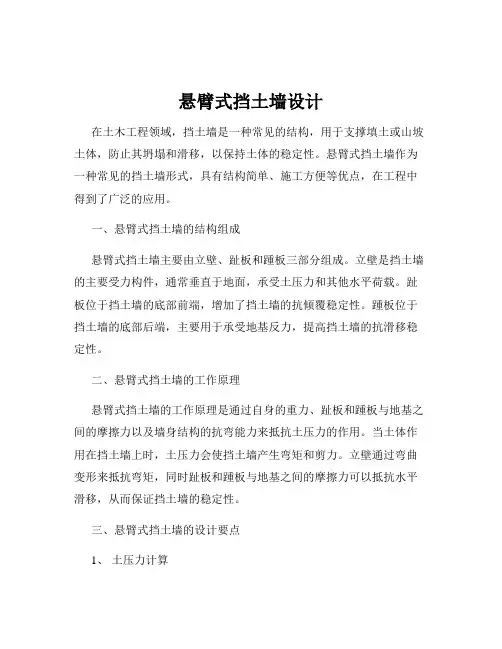

悬臂式挡土墙设计一、悬臂式挡土墙的特点和适用范围悬臂式挡土墙通常由立壁、趾板和踵板三部分组成，其结构形似悬臂梁。
它的主要特点包括：1、结构轻巧：相比于重力式挡土墙，悬臂式挡土墙可以节省材料，降低工程造价。
2、施工方便：构件可以预制，现场拼装，施工速度较快。
3、适应性强：能够适应不同的地形和地质条件。
悬臂式挡土墙适用于填方路段、地基承载力较低的地区以及对景观要求较高的场所。
例如，在城市道路的填方边坡、河岸护坡等工程中经常被采用。
二、设计前的准备工作在进行悬臂式挡土墙设计之前，需要收集一系列的基础资料和数据，包括：1、工程地质勘察报告：了解地基土的物理力学性质、地下水位等情况，为基础设计提供依据。
2、填土的物理力学参数：如填土的重度、内摩擦角、粘聚力等，这些参数对于计算土压力至关重要。
3、挡土墙的使用要求：包括墙高、墙顶荷载、使用年限等。
三、土压力计算土压力的计算是悬臂式挡土墙设计的关键环节。
常用的土压力计算方法有库仑土压力理论和朗肯土压力理论。
在实际工程中，应根据具体情况选择合适的理论和计算方法。
库仑土压力理论适用于墙背倾斜、粗糙，填土表面倾斜的情况；朗肯土压力理论则适用于墙背垂直、光滑，填土表面水平的情况。
一般来说，如果挡土墙的墙背较为粗糙，填土表面有一定坡度，采用库仑土压力理论计算更为准确。
计算土压力时，需要考虑不同的工况，如正常使用状态和地震状态。
在地震状态下，土压力会增大，需要乘以相应的地震系数进行调整。
四、挡土墙的稳定性验算悬臂式挡土墙的稳定性验算包括抗滑移稳定性验算和抗倾覆稳定性验算。
抗滑移稳定性验算的目的是确保挡土墙在土压力作用下不会沿基底发生滑移。
验算时，需要计算挡土墙受到的滑移力和抗滑移力，抗滑移安全系数应满足规范要求。
抗倾覆稳定性验算则是保证挡土墙不会绕墙趾发生倾覆。
计算倾覆力矩和抗倾覆力矩，抗倾覆安全系数也必须达到规定值。
此外，还需要进行地基承载力验算，确保基底压力不超过地基的承载能力。
