悬臂式挡土墙计算程序(_含地下水)

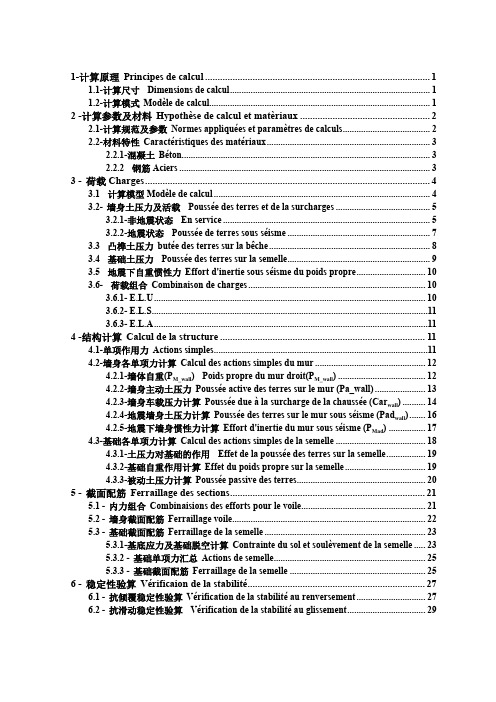

1-计算原理Principes de calcul (1)1.1-计算尺寸Dimensions de calcul (1)1.2-计算模式Modèle de calcul (1)2 -计算参数及材料Hypothèse de calcul et matèriaux (2)2.1-计算规范及参数Normes appliquées et paramètres de calculs (2)2.2-材料特性Caractéristiques des matériaux (3)2.2.1-混凝土Béton (3)2.2.2 钢筋Aciers (3)3 - 荷载Charges (4)3.1 计算模型Modèle de calcul (4)3.2- 墙身土压力及活载Poussée des terres et de la surcharges (5)3.2.1-非地震状态En service (5)3.2.2-地震状态Poussée de terres sous séisme (7)3.3 凸榫土压力butée des terres sur la bêche (8)3.4 基础土压力Poussée des terres sur la semelle (9)3.5 地震下自重惯性力Effort d'inertie sous séisme du poids propre (10)3.6- 荷载组合Combinaison de charges (10)3.6.1- E.L.U (10)3.6.2- E.L.S (11)3.6.3- E.L.A (11)4 -结构计算Calcul de la structure (11)4.1-单项作用力Actions simples (11)4.2-墙身各单项力计算Calcul des actions simples du mur (12)4.2.1-墙体自重(P M_wall) Poids propre du mur droit(P M_wall) (12)4.2.2-墙身主动土压力Poussée active des terres sur le mur (Pa_wall) (13)4.2.3-墙身车载压力计算Poussée due à la surcharge de la chaussée (Car wall) (14)4.2.4-地震墙身土压力计算Poussée des terres sur le mur sous séisme (Pad wall) (16)4.2.5-地震下墙身惯性力计算Effort d'inertie du mur sous séisme (P Mad) (17)4.3-基础各单项力计算Calcul des actions simples de la semelle (18)4.3.1-土压力对基础的作用Effet de la poussée des terres sur la semelle (19)4.3.2-基础自重作用计算Effet du poids propre sur la semelle (19)4.3.3-被动土压力计算Poussée passive des terres (20)5 - 截面配筋Ferraillage des sections (21)5.1 - 内力组合Combinaisions des efforts pour le voile (21)5.2 - 墙身截面配筋Ferraillage voile (22)5.3 - 基础截面配筋Ferraillage de la semelle (23)5.3.1-基底应力及基础脱空计算Contrainte du sol et soulèvement de la semelle (23)5.3.2 - 基础单项力汇总Actions de semelle (25)5.3.3 - 基础截面配筋Ferraillage de la semelle (25)6 - 稳定性验算Vérificaion de la stabilité (27)6.1 - 抗倾覆稳定性验算Vérification de la stabilité au renversement (27)6.2 - 抗滑动稳定性验算Vérification de la stabilité au glissement (29)1-计算原理Principes de calcul1.1-计算尺寸Dimensions de calcul挡墙高H+h1＝6.8m。

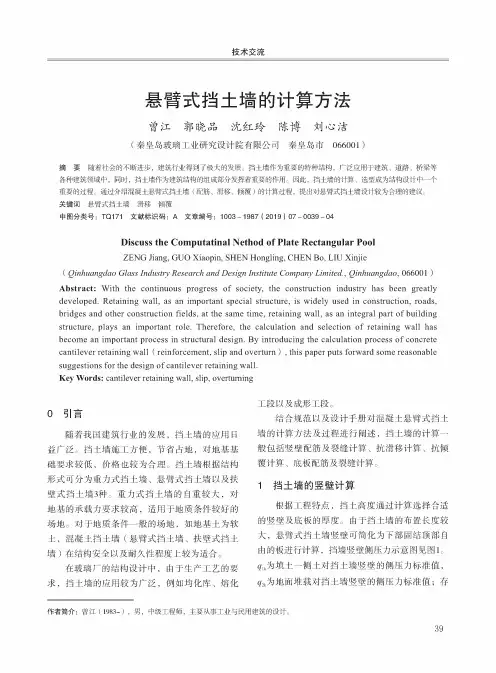

《悬臂式挡土墙计算》悬臂式挡土墙计算摘要：悬臂式挡土墙是一种广泛应用于土木工程中的支挡结构，具有结构简单、自重轻、施工方便等优点。

本文将详细介绍悬臂式挡土墙的计算方法，包括稳定性分析、承载力计算等方面，为相关工程提供参考。

一、引言悬臂式挡土墙是一种利用钢筋混凝土材料制成的支挡结构，主要依靠墙身的自重和墙底板上的填土重量来保持自身稳定。

在土木工程中，悬臂式挡土墙广泛应用于路肩挡土墙、河岸护坡等领域。

为了确保悬臂式挡土墙在设计和施工过程中具有足够的稳定性和承载力，本文将详细介绍其计算方法。

二、悬臂式挡土墙的基本概念悬臂式挡土墙是由立板和底板两部分组成的一种支挡结构，其中立板根据墙高和地基情况可采用等厚度或变厚度设计。

底板通常采用变厚度设计，以满足弯矩传递和抗剪切力的要求。

悬臂式挡土墙的设计主要依据《混凝土结构设计规范》（GB50010-2010）和《建筑地基基础设计规范》（GB50007-2011）等标准。

三、悬臂式挡土墙的计算1、稳定性分析悬臂式挡土墙的稳定性是其设计中的关键因素之一。

根据《建筑地基基础设计规范》（GB50007-2011），挡土墙的稳定性分析应包括抗滑稳定性、抗倾稳定性、地基稳定性三个方面。

具体计算方法可参考规范中给出的公式进行计算。

2、承载力计算悬臂式挡土墙的承载力计算也是设计中的重要环节。

根据《混凝土结构设计规范》（GB50010-2010），挡土墙的承载力设计应满足正常使用时的极限状态要求。

具体计算方法可参考规范中给出的公式进行计算。

四、关键问题分析1、稳定性的保证为了保证悬臂式挡土墙的稳定性，除了进行理论计算外，还需要采取一些有效的工程措施，如增加墙身配筋、加大底板厚度、设置排水设施等。

2、承载力的校核在进行悬臂式挡土墙的设计时，需要根据实际情况对承载力进行校核。

除了按照规范进行理论计算外，还需要考虑实际荷载情况、地质条件等因素对承载力的影响。

五、结论悬臂式挡土墙作为一种常见的支挡结构，在土木工程中具有广泛的应用前景。

悬臂式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008)，以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077－1997)《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.50m，墙面上部高度H = 3.40m前趾宽度B2 = 1.00m，后踵宽度B3 = 2.00m前趾端部高度H2 = 0.30m，前趾根部高度H4 = 0.60m后踵端部高度H1 = 0.30m，后踵根部高度H3 = 0.60m墙背坡比= 1 : 0.200，墙面坡比= 1 : 0.000挡土墙底板前趾高程＝0.00 m，底板底部坡比＝0.000 : 1墙前填土顶面高程▽前地＝0.80 m，墙前淤沙顶面高程▽沙＝0.00 m 3．设计参数：挡土墙的建筑物级别为4级。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ＝21.00度，水下回填土内摩擦角φ' ＝21.00度回填土凝聚力C ＝10.30kN/m2采用等代内摩擦角法计算粘性填土土压力。

地基土质为：中等坚实挡土墙基底面与岩石地基之间的抗剪断摩擦系数f' ＝0.60挡土墙基底面与岩石地基之间的抗剪断粘结力c' ＝1.40 kPa 4．回填土坡面参数：回填土表面折线段数为：0段折线起点距墙顶高差＝0.00 m填土面与水平面夹角β＝0.00度5．材料参数：回填土湿容重γs＝18.90kN/m3，回填土浮容重γf＝10.00kN/m3混凝土强度等级：C20钢筋强度等级：二级，保护层厚度as = 0.300 m地基允许承载力[σo] = 100.00 kPa6．荷载计算参数：冰层厚度T b＝0.30 m，静冰压力系数＝0.870计算浪压力时采用的位置类型：丘陵、平原地区风区长度D ＝0.000 m，墙前河（库）底坡度i ＝1 : 0.00重现期为50年的年最大风速v o＝0.000 m/s多年平均的最大风速v o' ＝0.000 m/s冻胀墙体变形系数m o＝0.700，冻胀量Δhd＝30.00 mm地震动态分布系数为梯形分布，最大值αm＝2.00三、计算参数：3．计算公式：郎肯土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(β)E y＝E×sin(β)K a＝cosβ×[cosβ-（cos2β-cos2φ）1/2]/[cosβ+（cos2β-cos2φ）1/2] （《规范》式式中：E为作用于墙背的土压力，作用点为距墙底1/3高处，方向与水平面成β夹角K a为主动土压力系数当墙后填土为黏性土，粘聚力C=10.30kN时：采用等值内摩擦角法计算主动土压力。

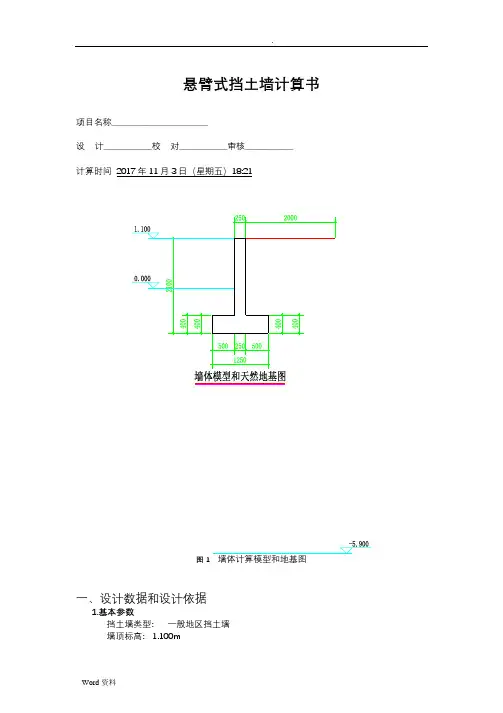

悬臂式挡土墙计算书项目名称__________________________设计_____________校对_____________审核_____________计算时间 2017年11月3日（星期五）18:21图 1一、设计数据和设计依据1.基本参数挡土墙类型: 一般地区挡土墙墙顶标高: 1.100m墙前填土面标高: 0.000m2.土压力计算参数土压力计算方法: 库伦土压力主动土压力增大系数: λE = 1.03.安全系数抗滑移稳定安全系数: K C = 1.30抗倾覆稳定安全系数: K0 = 1.604.裂缝控制控制裂缝宽度: 否5.墙身截面尺寸墙身高: H = 2.100m墙顶宽: b = 0.250m墙面倾斜坡度: 1:m1 = 1:0.0000墙背倾斜坡度: 1:m2 = 1:0.0000墙趾板长度: B1 = 0.500m墙踵板长度: B3 = 0.500m墙趾板端部高: h1 = 0.400m墙趾板根部高: h2 = 0.400m墙踵板端部高: h3 = 0.400m墙踵板根部高: h4 = 0.400m墙底倾斜斜度: m3 = 0.000加腋类型: 两侧加腋墙面腋宽: y1 = 0.000m墙面腋高: y2 = 0.000m墙背腋宽: y3 = 0.000m墙背腋高: y4 = 0.000m6.墙身材料参数混凝土重度: γc = 25.00 KN/m3混凝土强度等级: C30墙背与土体间摩擦角: δ = 17.50°土对挡土墙基底的摩擦系数: μ = 0.600钢筋合力点至截面近边距离: a s = 35 mm纵向钢筋级别: HRB400纵向钢筋类别: 带肋钢筋箍筋级别: HRB4007.墙后填土表面参数表 1 墙后填土表面参数坡线编号与水平面夹角(°)坡线水平投影长(m)坡线长(m)换算土柱数1 0.00 2.00 2.00 0.00表 2 换算土柱参数土柱编号距坡线端部距离(m)土柱高度(m)土柱水平投影长(m)8.墙后填土性能参数表 3 墙后填土性能参数层号土层名称层厚(m)层底标高(m)重度γ(kN/m3)粘聚力c(kPa)内摩擦角φ(°)1 中砂7.000 -5.900 18.00 2.00 35.00 9.地基土参数地基土修正容许承载力: f a = 260.00kPa 基底压力及偏心距验算: 按基底斜面长计算 10.附加外力参数是否计算附加外力: 否 11.基础参数基础类型: 天然地基 12.设计参考资料《混凝土结构设计规范》(GB 50010－2010） 《建筑地基基础设计规范》（GB50007-2011）《水工挡土墙设计规范》（TB10025-2006 J127-2006）《支挡结构设计手册》（第二版）, 尉希成等. 北京:中国建筑工业出版社，2004. 《特种结构设计》, 莫骄. 北京: 中国计划出版社.《公路支挡结构》, 凌天清等. 北京: 人民交通出版社, 2006.二、整体稳定性计算1.土压力计算计算高度: H c = 2.100m.土压力计算方法: 库伦土压力, 计算墙背为墙踵底部和墙顶墙背侧顶点连线的假想墙背. 墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 13.392°, 第一破裂角α1 = 29.133°; 土压力大小 E a = 10.09kN;水平向分力 E ax = 6.70kN, 距墙趾顶点的竖直距离 Z ay = 0.702m; 竖直向分力 E ay = 7.55kN, 距墙趾顶点的水平距离 Z ax = 1.083m. 2.滑移稳定性验算(1) 作用在挡土墙上的各力系表 4 作用在挡土墙上的各力系名称和符号 大小 kN/m F x(kN/m) F y(kN/m) Z x(m) Z y(m) 墙体自重G c 23.13 0.00 23.13 0.625 0.682 墙后土重G r 6.19 0.00 6.19 0.885 0.967 墙前土重G f5.400.005.400.2500.700注[1] F x ——水平方向分力, 水平向左取正(余下全文相同) F y ——竖直方向分力, 竖直向下取正(余下全文相同) Z x ——作用点距墙趾点的水平距离(余下全文相同)Z y ——作用点距墙趾点的竖直距离(余下全文相同)(2) 抗滑移稳定性系数基底摩擦系数为f = 0.600,底板坡度m 3 = 0.000.按挡土墙荷载组合系数表取最不利组合计算,最不利组合号为[1]: 平行于基底的抗滑移力为R T = 25.359kN平行于基底的滑移力为S T = 6.703kN抗滑移稳定性系数K c = R T S T = 25.3596.703= 3.784 ≥ 1.300 = [K c ],满足验算要求.3.倾覆稳定性验算验算墙体绕墙趾旋转的倾覆稳定性, 最不利组合号为[1]: 倾覆力矩M y = 4.708kN ·m抗倾覆力矩M 0 = 29.455kN ·m抗倾覆稳定性系数K 0 = M 0M y = 29.4554.708= 6.256 ≥ 1.600 = [K 0]满足验算要求.三、基底应力和偏心距验算基底应力和偏心距验算方法: 按基底斜面长计算.表 5 荷载标准组合下作用于基底的力 组合号 总法向力F (kN) 总弯矩M (kN ·m) Z n(m) 242.26524.750.586注[2] Z n——基础底面合力作用点距离墙趾点的距离表 6 基底应力及偏心距计算结果 组合 e(m) 验算结果P k (kPa) 验算结果 P max(kPa) 验算结果P min(kPa) 零应力面积比 20.039e ≤ [e ] 33.81p k ≤ f a 40.22 p max ≤ 1.2f a27.400.000[e ] = B 4 = 1.2504= 0.31m, f a = 260.00kPa.注[3] e ——基底偏心距;[e ] ——基底容许偏心距; P k ——基底平均应力;f a ——修正后的地基承载力特征值; P max ——基底最大应力; P min ——基底最小应力; B ——基底面的计算长度.四、截面配筋和裂缝计算受弯构件最小配筋率ρmin = max ⎝⎛⎭⎪⎫0.45f t f y, 0.20% = 0.200%;抗剪箍筋最小配箍率ρsv,min = 0.24 f tf yv= 0.095%.1.趾板根部1-1截面计算 (1) 截面内力表 7 截面1-1竖向外力名称和符号 大小 (kN) F y (kN)Z x(m) Z y(m) 趾板自重G c 5.00 5.00 0.250 0.200 覆土自重G s5.405.400.2500.700表 8 截面1-1各内力项和组合号对应的基底反力内力项组合号 P BnP Bnx (kN)P Bny (kN)Z BnxZ BnyM 1 = 2.989kN ·m40.00-25.420.2440.000M q = 2.214kN·m 5 0.00 -18.83 0.244 0.000V = 11.378kN 4 0.00 -25.42 0.244 0.000注[4]M1——最大正弯矩设计值(使板底受拉为正弯矩);M2——最大负弯矩设计值;M q——弯矩准永久组合值;V——最大剪力设计值;P Bn——基底反力, 根据墙上部荷载效应取相应组合值计算.(2) 配筋计算截面计算高度:h = 400mm;下部抗弯纵筋计算面积: A s1cosη1 = 22.76mm2 < 800.00mm2 = ρmin bh,取A s1 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;上部抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 800.00mm2 = ρmin bh,取A s2 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.003mm.2.踵板根部1'-1'截面计算(1) 土压力计算计算高度: H c = 1.700m.土压力计算方法: 库伦土压力, 计算墙背为墙踵顶部和墙顶墙背侧顶点连线的假想墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 16.390°, 第一破裂角α1 = 28.564°;土压力大小E a = 6.90kN;水平向分力E ax = 4.31kN, 距墙趾顶点的竖直距离Z ay = 0.965m;竖直向分力E ay = 5.39kN, 距墙趾顶点的水平距离Z ax = 1.084m.(2) 截面内力表 9 截面1'-1'竖向外力名称和符号大小(kN)F y(kN)Z x(m)Z y(m)踵板自重G c 5.00 5.00 1.000 0.200 覆土自重G s7.65 7.65 0.917 0.967 表 10 截面1'-1'各内力项和组合号对应的土压力和基底反力内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M q = -0.015kN·m M2 = -0.021kN·m 54P Bn P Bn14.9820.230.000.00-14.98-20.230.9930.9930.0000.000E y E y 2.522.52 0.000.00 2.522.521.1861.1860.6170.617V = 0.250kN 4 P Bn20.23 0.00 -20.23 0.993 0.000 E y 2.52 0.00 2.52 1.186 0.617注[5]M1——最大正弯矩设计值(使板顶部受拉为正弯矩);P Bn——基底反力, 根据墙上部荷载效应取相应组合值计算;E y——土压力值, 近似认为土压力沿计算高度线性分布, 按组合效应取值.(3) 配筋计算截面计算高度:h = 400mm;上部抗弯纵筋计算面积: A s1cosη1 = 0.00mm2 < 800.00mm2 = ρmin bh,取A s1 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;下部抗弯纵筋计算面积: A s2cosη2 = 0.16mm2 < 800.00mm2 = ρmin bh,取A s2 = 800.00mm2选配钢筋: 14@180;实配面积: 855.21mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.000mm.3.立板水平截面1"-1"截面计算(1) 立板土压力计算计算高度: H c = 0.567m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:假想墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 27.806°;土压力大小E a = 0.04kN;水平向分力E ax = 0.04kN, 距墙趾顶点的竖直距离Z ay = 1.783m;竖直向分力E ay = 0.01kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 11 截面1"-1"水平向外力名称和符号大小F x Z x Z y表 12 截面1"-1"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 0.014kN·m 4 P S0.00 0.00 0.00 0.625 1.817 M q = 0.010kN·m 5 P S0.00 0.00 0.00 0.625 1.817 V = 0.055kN 4 P S0.00 0.00 0.00 0.625 1.817注[6]P S——考虑地震作用下的墙身的水平地震作用.(3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 0.18mm2 < 500.00mm2 = ρmin bh, 取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh, 取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.000mm.4.立板水平截面2"-2"截面计算(1) 立板土压力计算计算高度: H c = 1.133m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 28.568°;土压力大小E a = 1.10kN;水平向分力E ax = 1.05kN, 距墙趾顶点的竖直距离Z ay = 1.383m;竖直向分力E ay = 0.33kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 13 截面2"-2"水平向外力名称和符号大小F x Z x Z y表 14 截面2"-2"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 0.590kN·m 4 P S0.00 0.00 0.00 0.625 1.533M q = 0.437kN·m 5 P S0.00 0.00 0.00 0.625 1.533V = 1.416kN 4 P S0.00 0.00 0.00 0.625 1.533(3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 7.63mm2 < 500.00mm2 = ρmin bh,取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh,取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.001mm.5.立板水平截面3"-3"截面计算(1) 立板土压力计算计算高度: H c = 1.700m.土压力计算方法: 库伦土压力, 计算墙背为立板计算截面以上的真实墙背.墙背俯斜, 需判断是否存在第二破裂面, 计算后发现第二破裂面不存在.第一破裂面土压力:墙背与竖直面的夹角α0 = 0.000°, 第一破裂角α1 = 28.969°;土压力大小E a = 3.58kN;水平向分力E ax = 3.41kN, 距墙趾顶点的竖直距离Z ay = 0.995m;竖直向分力E ay = 1.08kN, 距墙趾顶点的水平距离Z ax = 0.750m.(2) 截面内力表 15 截面3"-3"水平向外力名称和符号大小F x Z x Z y表 16 截面3"-3"各内力项和组合号对应的水平地震作用内力项组合外力项大小(kN) F x(kN) F y(kN) Z x(m) Z y(m)M1 = 2.741kN·m 4 P S0.00 0.00 0.00 0.625 1.250 M q = 2.030kN·m 5 P S0.00 0.00 0.00 0.625 1.250 V = 4.605kN 4 P S0.00 0.00 0.00 0.625 1.250 (3) 配筋计算截面计算高度:h = 250mm;墙背抗弯纵筋计算面积: A s1cosη1 = 35.48mm2 < 500.00mm2 = ρmin bh, 取A s1 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;墙面抗弯纵筋计算面积: A s2cosη2 = 0.00mm2 < 500.00mm2 = ρmin bh, 取A s2 = 500.00mm2选配钢筋: 12@200;实配面积: 565.49mm2;抗剪配筋计算配筋率: 无需配置抗剪钢筋;裂缝宽度: ωmax = 0.006mm.6.悬臂式挡土墙配筋方案表 17 悬臂式挡土墙配筋方案位置类型计算面积(mm2/m)主筋直径(mm)主筋间距(mm)实配面积(mm2/m)裂缝宽度(mm)墙立壁墙背纵向钢筋35.484 12 200 565.49 0.006 墙背水平钢筋——10 200 392.70 ——墙面纵向钢筋0.000 12 200 565.49 0.000 墙面水平钢筋——10 200 392.70 ——墙趾板底面纵向钢筋22.764 14 180 855.21 0.003 底面水平钢筋——14 250 615.75 ——顶面纵向钢筋0.000 14 180 855.21 0.000 顶面水平钢筋——14 250 615.75 ——墙踵板顶面纵向钢筋0.000 14 180 855.21 0.000 顶面水平钢筋——14 250 615.75 ——底面纵向钢筋0.157 14 180 855.21 0.000 底面水平钢筋——14 250 615.75 ——五、墙体配筋图悬臂式挡土墙配筋图如图 2.图 2。

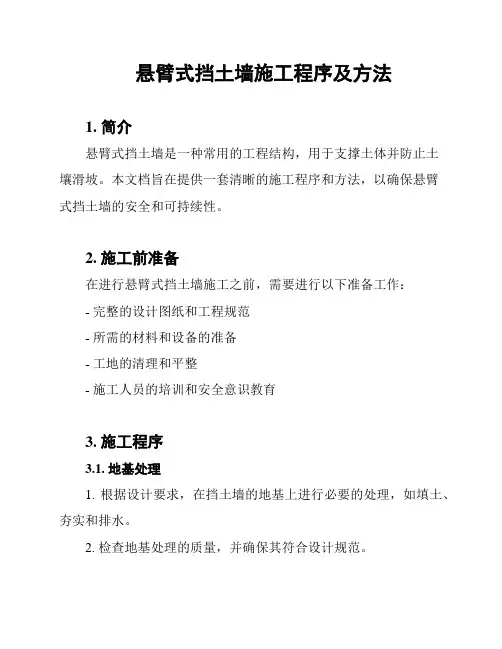

悬臂式挡土墙施工程序及方法1. 简介悬臂式挡土墙是一种常用的工程结构，用于支撑土体并防止土壤滑坡。

本文档旨在提供一套清晰的施工程序和方法，以确保悬臂式挡土墙的安全和可持续性。

2. 施工前准备在进行悬臂式挡土墙施工之前，需要进行以下准备工作：- 完整的设计图纸和工程规范- 所需的材料和设备的准备- 工地的清理和平整- 施工人员的培训和安全意识教育3. 施工程序3.1. 地基处理1. 根据设计要求，在挡土墙的地基上进行必要的处理，如填土、夯实和排水。

2. 检查地基处理的质量，并确保其符合设计规范。

3.2. 悬臂墙体施工1. 根据设计图纸确定挡土墙的布置位置和尺寸。

2. 设置模板和中心线，确保墙体的准确度和垂直度。

3. 根据设计规范和施工要求，开始悬臂墙体的施工，包括钢筋的安装和混凝土的浇筑。

4. 对每一层墙体进行及时的检查和质量控制，确保施工的准确性和安全性。

3.3. 土体填筑和背填1. 在悬臂墙体施工完成后，根据设计规范将土体填筑在挡土墙的背面。

2. 土体填筑需要按照一定的厚度和均匀度进行，避免出现不均匀沉降或变形。

3. 在填筑土体的同时，进行背填土的夯实，以提高挡土墙的稳定性和安全性。

3.4. 表面处理和防护1. 对挡土墙的表面进行养护和处理，如喷涂防水涂料或涂刷防腐漆。

2. 根据设计要求，在挡土墙的顶部设置防护栏杆或护栏，确保人员和车辆的安全。

4. 施工注意事项- 施工过程中需要严格遵守设计图纸和工程规范，确保施工质量和结构安全。

- 悬臂式挡土墙施工涉及高处作业和重物搬运，必须采取必要的安全措施，并确保安全操作。

- 定期对施工质量进行检查和评估，及时发现和处理问题。

- 施工期间需要与相关部门和监理单位进行沟通和合作，确保施工的顺利进行。

以上是悬臂式挡土墙施工程序及方法的简要介绍，希望对您有所帮助。

如有任何问题或需要进一步的信息，请随时与我们联系。

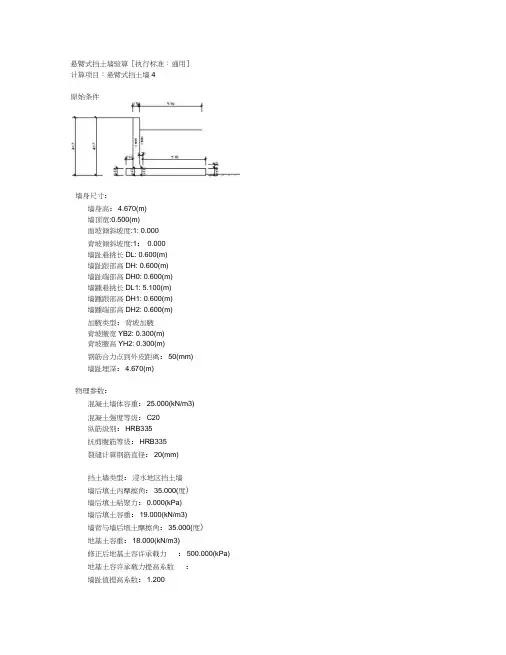

悬臂式挡土墙验算［执行标准：通用］计算项目：悬臂式挡土墙4原始条件墙身尺寸：墙身高：4.670(m)墙顶宽:0.500(m)面坡倾斜坡度:1: 0.000背坡倾斜坡度:1： 0.000墙趾悬挑长DL: 0.600(m)墙趾跟部高DH: 0.600(m)墙趾端部高DH0: 0.600(m)墙踵悬挑长DL1: 5.100(m)墙踵跟部高DH1: 0.600(m)墙踵端部高DH2: 0.600(m)加腋类型：背坡加腋背坡腋宽YB2: 0.300(m)背坡腋高YH2: 0.300(m)钢筋合力点到外皮距离：50(mm)墙趾埋深：4.670(m)物理参数：混凝土墙体容重：25.000(kN/m3)混凝土强度等级：C20纵筋级别：HRB335抗剪腹筋等级：HRB335裂缝计算钢筋直径：20(mm)挡土墙类型：浸水地区挡土墙墙后填土内摩擦角：35.000(度)墙后填土粘聚力：0.000(kPa)墙后填土容重：19.000(kN/m3)墙背与墙后填土摩擦角：35.000(度)地基土容重：18.000(kN/m3)修正后地基土容许承载力：500.000(kPa)地基土容许承载力提高系数：墙趾值提高系数：1.200墙踵值提咼系数：1.300平均值提高系数：1.000墙底摩擦系数：0.500地基土类型：土质地基地基土内摩擦角：30.000(度)墙后填土浮容重：9.000(kN/m3)地基浮力系数：0.700土压力计算方法：库仑坡线土柱：坡面线段数：1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 5.100 0.000 0坡面起始距墙顶距离：1.000(m)地面横坡角度：0.000(度)墙顶标高：0.000(m)挡墙内侧常年水位标高：-50.000(m)挡墙外侧常年水位标高：-50.000(m)浮力矩是否作为倾覆力矩加项：是钢筋混凝土配筋计算依据：《混凝土结构设计规范》(GB 50010--2002)注意：墙身内力配筋计算时，各种作用力采用的分项(安全)系数为：重力不利时=1.200重力有利时=1.000主动土压力=1.200静水压力=1.200扬压力=1.200地震力=1.000第1种情况：一般情况［土压力计算］计算高度为4.670(m)处的库仑主动土压力按假想墙背计算得到：第1破裂角：37.070(度)Ea=186.736 Ex=19.045 Ey=185.763(kN) 作用点高度Zy=1.223(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.500(度)第1破裂角=27.500(度)Ea=75.094 Ex=34.674 Ey=66.609(kN) 作用点高度Zy=0.000(m)墙身截面积=5.980(m2) 重量=149.500 kN地下水作用力及合力作用点坐标(相对于墙面坡上角点)X 分力(kN) 丫分力(kN) Xc(m) Yc(m)墙面坡侧：0.00 0.00 0.00 0.00墙背坡侧：0.00 0.00 0.00 0.00墙底面：-0.00 0.00 5.90 -4.67整个墙踵上的土重=249.298(kN) 重心坐标(2.676,-2.626)( 相对于墙面坡上角点)墙踵悬挑板上的土重=232.654(kN) 重心坐标(2.821,-2.638)( 相对于墙面坡上角点)墙趾板上的土重=43.956(kN) 相对于趾点力臂=0.300(m))(一) 滑动稳定性验算基底摩擦系数=0.500滑移力=34.674(kN) 抗滑力=254.682(kN)滑移验算满足：Kc = 7.345 > 1.200(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 相对于墙趾点，墙踵上土重的力臂 相对于墙趾点，墙趾上土重的力臂 相对于墙趾点，Ey 的力臂Zx = 6.500(m) 相对于墙趾点，Ex 的力臂Zy = 0.000 (m) 验算挡土墙绕墙趾的倾覆稳定性 倾覆力矩=0.000(kN-m)抗倾覆力矩=1624.366(kN-m)倾覆验算满足：K0 = 35700360.000 > 1.300(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力 作用于基础底的总竖向力=509.363(kN)作用于墙趾下点的总弯矩 =1624.366(kN-m)基础底面宽度 B = 6.500 (m) 偏心距e = 0.061(m) 基础底面合力作用点距离基础趾点的距离 Zn = 3.189(m)基底压应力：趾部=82.775 踵部=73.952(kPa) 最大应力与最小应力之比=82.775 / 73.952 = 1.119作用于基底的合力偏心距验算满足：e=0.061 <= 0.250*6.500 = 1.625(m)墙趾处地基承载力验算满足： 压应力=82.775 <= 600.000(kPa)墙踵处地基承载力验算满足： 压应力=73.952 <= 650.000(kPa)地基平均承载力验算满足 ： 压应力=78.364 <= 500.000(kPa)(四)墙趾板强度计算 标准值：作用于基础底的总竖向力 =509.363(kN) 作用于墙趾下点的总弯矩 =1624.366(kN-m)基础底面宽度 B = 6.500 (m) 偏心距e = 0.061(m) 基础底面合力作用点距离趾点的距离 Zn = 3.189(m) 基础底压应力：趾点=82.775 踵点=73.952(kPa) 设计值：作用于基础底的总竖向力 =611.236(kN) 作用于墙趾下点的总弯矩 =1949.240(kN-m)基础底面宽度 B = 6.500 (m) 偏心距e = 0.061(m) 基础底面合力作用点距离趾点的距离 Zn = 3.189(m) 基础底压应力：趾点=99.330 踵点=88.742(kPa) ［趾板根部］截面高度： H' = 0.600(m) 截面剪力： Q = 6.349(kN)截面抗剪验算满足，不需要配抗剪腹筋 截面弯矩： M = 1.934(kN-m)抗弯拉筋构造配筋：配筋率Us=0.00% < Us_min=0.20% 抗弯受拉筋： As = 1200(mm2) 截面弯矩： M( 标准值)=-1.036(kN-m)Zw = 2.418 (m)Zw1 = 3.276 (m) Zw2 = 0.300 (m)最大裂缝宽度：鋐max = 0.001(mm)。
