OMOM胶囊内镜系统培训手册临床医生版图文稿

OMOM胶囊内镜系统培训手册临床医生版

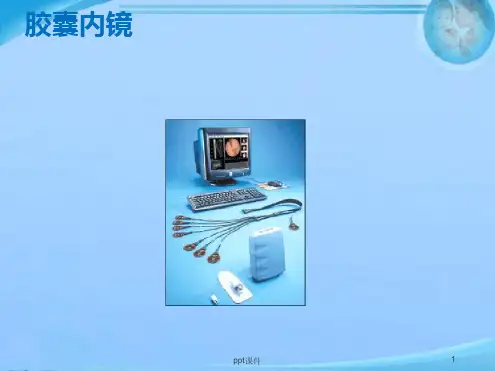

Company number【1089WT-1898YT-1W8CB-9UUT-92108】 目 录 第一章 产品基础知识……………………………………………………………01 一、系统组成 二、产品技术参数 三、胶囊内镜特点 四、产品适应症及禁忌症 第二章 检查操作指南……………………………………………………………03 一、胶囊内镜检查快速指南（06版） 二、肠道准备方案（推荐） 三、胶囊内镜护理方案（推荐） 四、检查注意事项 第三章 影像工作站软件的操作（06版）…………………………………… 06 一、检查全过程 二、受检者查询 三、科室及医生信息设置 四、报告单设置 五、检查全过程 第四章 系统维护及服务支持……………………………………………………07 一、系统的维护及保养（含充电、消毒等） 二、刻录光盘指南（视频） 三、数据库的备份及维护（视频） 四、常见故障的处理 第一章 产品基础知识 “OMOM智能胶囊消化道内窥镜系统”是重庆金山科技（集团）有限公司研制的一种新型的无创无痛的消化道无线检查诊断系统，以下简称“胶囊内镜”。 OMOM胶囊内镜由四个主要部分组成：智能胶囊、图像记录仪、影像工作站及手持无线监控仪（选购）。其检查原理为：吞服智能胶囊，胶囊随着消化道的运动沿着食道、胃、十二指肠、空肠与回肠、结肠、直肠的路径前进，对途经的腔段连续摄像，并以无线信号方式实时传送到体外携带的图像记录仪进行存储记录；医生利用影像工作站分析图像记录仪所记录的图像,了解受检者整个消化道的情况，对消化道病情做出诊断。 它可以对胃肠道进行简便快捷的、无创的、连续的可视性检查。具有现场观看实时彩色图像，现场控制胶囊运行参数，同一医院可同一时间多人（最多10人）同时使用，相互不发生冲突等优点，可广泛用于消化道检查。 一、系统组成 OMOM胶囊内镜系统由智能胶囊、图像记录仪、影像工作站及手持无线监控仪（选购）四部分组成。见下图： ④ OMOM胶囊内镜系统结构示意图

①智能胶囊 拍摄、编码、传送彩色图像信息，由照相模块、电池、无线收发模块及外壳组成。启动后由受检者吞服进入消化道。 ②图像记录仪 接收和储存图像信息，由天线单元阵列、记录盒组成。天线单元分布记录仪背心的固定位置，接收图像信息。

③影像工作站 由计算机、打印机和图像处理软件组成，进行实时监控，对所拍图片进行浏览，便于医生诊断、出具诊断报告等。

④手持无线监控仪

由无线收发模块、电池、显示器及主机等组成。用于校正图像记录仪的时钟，现场控制胶囊运行参数，实时监控图像及胶囊的工作状态。

二、产品技术参数

1．智能胶囊参数 物理特性 尺寸 13mm X 27.9mm 质量 ≤6g 材料 医用高分子材料 光学特性 照明 6个白色LED 视角（空气中） 140±10° 景深（空气中） 0~35mm 分辨率（空气中） 3.51lp/mm 操作特性 最大采样速率 2fps ±10%（QVGA模式） 0.5fps ±10%（VGA模式） 工作时间 7±1h（QVGA/2fps） 工作电压 3V 工作电流 0.5-80mA 工作温度 0~40℃ 其它特性 图像格式 支持QVGA（320*240）和VGA（640*480） 图像数据 24位真彩 密封性 IPX7 2．图像记录仪参数 ·连续工作时间：≥8小时 ·存储介质：4GB CF卡 ·天线阵列接收单元：14个（A01-13为信号接收单元，B01为无线监控仪发射单元） ·电池容量：≥4800mAh ·电源：内置锂充电电池 ·USB接口：USB2.0 ·图像记录仪总重量 < 1 kg ·工作温度： 0~40℃ 3．影像工作站软件特性 软件语言：简体中文，英文。 输出格式：BMP格式，JPEG格式，AVI格式，HTML报告单。 显示帧频率：0.25~20fps。 录入受检者信息，对图像记录仪进行设置和校正。 检查期间，对胶囊内镜工作状态进行实时监控，控制胶囊的工作状态。 三、胶囊内镜特点 · 扩展视野：突破了小肠检查的盲区，全小肠段真彩色图像清晰直观（其像素可达到30万），大大提高了消化道疾病的确诊率。 · 操作简便：整个检查仅为吞服胶囊、记录与回放观察三个过程。 · 安全卫生：智能胶囊采用先进的灭菌技术，且均为一次性使用，避免交叉感染，检查过程无创无痛。 · 方便自如：使用本产品过程中，受检者不需麻醉，不需住院，行动自由，不耽误正常的工作和生活（注意检查当天不宜从事体力劳动和剧烈运动。）。 · 连续的可视性检查。 · 现场观看实时彩色图像。 · 现场控制胶囊运行参数及工作状态。 四、产品适应症及禁忌症 OMOM胶囊内镜主要适用于不明原因的腹痛、腹泻、消化道出血、小肠肿瘤、克罗恩氏病等的小肠疾病的诊断。参考适应症有： (1)不明原因的消化道出血，经上下消化道内镜检查无阳性发现者； (2)CT、MRI、超声等其他检查提示的小肠影像异常； (3)各种炎症性肠病，但不含肠梗阻者； (4)无法解释的腹痛、腹泻； (5)小肠肿瘤（良性、恶性及类癌等）； (6)不明原因的缺铁性贫血。 有以下情况的受检者不适用胶囊内镜： (1)消化道畸形、胃肠道梗阻、消化道穿孔、狭窄或瘘管； (2)体内植入电子仪器； (3)各种急性肠炎、严重缺铁性疾病及放射性结肠炎，如细菌性痢疾活动期、溃疡性结肠炎急性期； (4)高分子材料过敏； (5)孕妇。 第二章 检查操作指南 一、胶囊内镜检查快速指南 检查准备： 1. 准备好以下物品：影像工作站、智能胶囊、图像记录仪、图像记录仪天线单元分布示意图、泻药、饮用水等。 2. 对图像记录仪充电，使其电量达到饱和状态。 3. 用专用USB线连接图像记录仪和影像工作站。 4. 开启图像记录仪，登录影像工作站软件，清空图像记录仪内的数据。 设置及吞服胶囊： 1. 受检者穿戴图像记录仪，按天线单元分布示意图要求，检查和调整天线单元位置。 2. 连接图像记录仪和影像工作站，开启图像记录仪。 3. 登录影像工作站软件，进入系统准备，按照向导操作完毕。 4. 让受检者从包装中取出胶囊，此时胶囊LED应闪烁，图像记录仪的ACT灯同步闪烁。进入实时监控界面，能观察到胶囊所拍摄的图像。 5. 用一小口清水（约100ml）送服胶囊。 6. 根据需要，调节胶囊运行的相关参数，比如图像的亮度、闪光的强度、采样频率等参数。 7. 断开图像记录仪与影像工作站的连接，受检者即可离开，离开前，医生需向其强调检查过程中的注意事项，以确保检查成功。 8. 约8小时侯后，当图像记录仪ACT指示灯停止闪烁10分钟后，结束检查。关闭记录仪电源，然后脱下记录仪背心交还医生。 数据处理： 1. 连接图像记录仪和影像工作站，打开图像记录仪，登录影像工作站软件，导出图像记录仪保存的图片数据到影像工作站硬盘中。 2. 对导入到影像工作站的数据进行分析处理，得出诊断结论。 3. 对相应的数据及结论备份。 二、肠道准备方案 胶囊内镜检查过程不能进行姿态控制，仅随着消化道蠕动及自身重力前进，肠道准备的好坏直接影响胶囊在体内拍摄图片的清晰度，导致最终诊断困难，因此胶囊内镜的肠道准备至关重要。现我公司推荐采用以下肠道准备方案： 常规方案： 1、检查前两天，受检者进食无渣食物。 2、检查前一天晚上，受检者进行全流，检查前15小时禁食。 3、检查当日，用水溶解聚乙二醇4000电解质散（即PEG：如和爽、恒康正清）口服2—3包，喝水2000—3000ml。建议第一次40分钟内服用600—1000ml，剩余部分2小时内服完。 4、肠道准备完毕后1小时内禁食（包括水、药物）。如有条件，可服用50ml 10%的二甲基硅油（消泡剂），20分钟后用150ml清水吞服胶囊。 5、吞服胶囊后，2小时内禁食禁水，两小时后可喝少量清水（100ml以下）。 6、实时监控下，胶囊进入小肠2小时后，受检者可进简单食品，如饼干、蛋糕，待检查完毕后恢复进食。 特殊情况下的处理： 1、老年受检者、便秘者及胃肠动力不足受检者，可将清肠分为2次进行，检查前一天晚上服用2包聚乙二醇4000电解质散（P.E.G），溶于2000ml清水中，检查当日早上再行服用2包聚乙二醇4000电解质散，溶于2000ml清水中，分别在1.5—2小时内服完。 2、如受检者胃动力不足，可在服用二甲基硅油后服用适当增加胃动力处理，如：口服吗丁啉（日常用量）或注射胃复安。 3、便泌受检者，有条件的情况下，可在清肠前（检查前一天晚上21：00前）服用蓖麻油20—30ml或进行灌肠。 三、胶囊内镜护理方案 1、 肠道准备 2、 嘱受检者检查前2天勿做钡餐或钡灌肠检查，以免钡剂残留影响检查结果。检查

前一天进无渣饮食，晚餐进医生所规定量的流质。检查前15小时禁食，检查当日检查前3个小时行肠道准备。 3、 心理护理 4、 胶囊内镜是一种新型检查方法，受检者缺乏了解，且费用昂贵，受检者往往当心

检查过程不顺利和检查不出疾病原因。这就要求护士做好耐心的解释工作，向受检者讲清胶囊内镜的构造和应用原理、检查步骤、安全可靠性及检查目的和配合方法。争取赢得受检者的信任。有必要时行使用现身说法，让已接受检查的受检者讲述其切身体会，以消除受检者紧张、焦虑、恐惧的心理，最终取得积极配合检查。
