机械制图培训计划方案一、培训目标通过本培训计划，使学员掌握机械制图的基本知识和技能，具备绘制和阅读机械图纸的能力，可以独立完成一般机械制图的制作和解读。

二、培训内容1. 机械制图基础知识（1）机械制图的概念和作用（2）机械制图的分类和符号规定（3）机械制图的尺寸和公差（4）机械制图的标准规范2. 绘图工具和规范（1）绘图工具的使用和保养（2）绘图纸的规格和使用（3）绘图符号的规范和使用3. 制图技能训练（1）图形投影方法（2）视图绘制和展开（3）剖视图的绘制（4）公差标注和尺寸标注（5）图样的完整性和规范性4. 机械图纸的解读（1）机械零件的形状和尺寸（2）机械装配的关系和方法（3）机械图纸的工艺和工装（4）机械图纸的特殊要求及标注5. 实例分析与应用通过结合实际的机械制图案例，进行实际的绘图和解读练习，加深学员对机械制图的理解和应用能力。

三、培训方式1. 理论讲解采用讲授、演示和讨论的方式，让学员了解并掌握机械制图的基本知识和技能。

2. 实践操作通过实际绘图操作和图纸解读练习，让学员在实际操作中掌握机械制图的绘制和解读技能。

3. 实例分析通过分析实际案例，让学员了解机械制图的实际应用和特殊要求，提高他们的解决问题能力和综合应用能力。

四、培训对象1. 机械设计人员2. 机械制造人员3. 机械质检人员4. 其他需要掌握机械制图技能的人员五、培训时间和地点1. 培训时间：根据实际情况安排，一般不少于5天。

2. 培训地点：学校、企业或培训基地都可以进行培训。

六、培训方式1. 班级教学：每班不超过30人，由一名主讲教师负责讲解和指导学员操作。

2. 个性培训：根据学员需求，可以组织个性化的培训课程，进行一对一或小组教学。

七、培训教材与设备1. 教材：机械制图基础教程、机械制图实例分析、机械制图练习题集等。

2. 设备：图纸、铅笔、橡皮、绘图尺、速绘器、钢笔、钢尺、绘图板等。

八、培训考核与评价1. 培训考核：设定机械制图的理论知识考核和实际操作考核，通过考核结果来评价学员的实际能力和水平。

机械制图培训计划方案模板一、培训计划背景机械制图是工程技术人员必备的基本技能之一，它对于提高工程人员的设计水平、解决技术问题、提高工程效率、改善工程质量、降低工程成本、提高经济效益具有重要的作用。

因此，开展机械制图培训对于提高企业的技术水平和人员综合素质具有重要意义。

二、培训目标1. 让学员了解机械制图的基本概念和基本知识，掌握机械制图的基本图形绘制方法和规范；2. 提高学员对机械工程图纸的理解能力，帮助学员掌握工程图纸的认识技巧；3. 培养学员的机械CAD制图能力，让学员掌握机械CAD制图的基本操作和应用技巧；4. 培养学员的机械立体效果图制作能力，提高学员的建模和渲染技巧；5. 提高学员的机械工程创新意识，培养学员的团队合作能力。

三、培训对象本培训面向机械设计、制造、维修等相关专业的工程技术人员、技术骨干以及求职者。

四、培训内容1. 机械制图基础知识（1）机械制图的基本概念；（2）机械制图的基本分类；（3）机械制图的基本符号和规范。

2. 机械制图的基本图纸绘制方法（1）平面图的绘制方法；（2）剖视图的绘制方法；（3）立体图的绘制方法；（4）三视图的绘制方法。

3. 工程图纸的认识技巧（1）构件图；（2）装配图；（3）零部件图。

4. 机械CAD制图能力培训（1）机械CAD基本操作；（2）机械CAD二维绘图；（3）机械CAD三维建模。

5. 机械立体效果图制作（1）机械建模技巧；（2）机械渲染技巧。

6. 机械工程创新意识培养五、培训时间安排本次培训计划为期3个月，共计12周。

每周进行2次理论学习和2次实践操作。

六、培训方法1. 理论学习：采用面授讲解和互动答疑的方式进行；2. 实践操作：通过案例分析和模拟练习，增强学员的动手操作能力。

七、培训考核1. 理论考核：每周定期进行理论课程的考核，合格后可以进行实践操作；2. 实践考核：每周进行一次实践操作考核，以完成作业和项目为评判标准。

八、培训师资1. 培训师资力量：本次培训由公司内部技术骨干和外部专家共同执教；2. 师资背景资质：师资力量均具备丰富的机械制图教学经验和实际工程经验。

3.局部剖
A－A
B
B
用剖切平面局部 地剖开物体所得的剖 视图。
B－B
A
A
3.局部剖
A－A
B
B
B－B A
用剖切平面局部 地剖开物体所得的剖 视图。
可用双折线 代替波浪线。
A
适用范围：
局部剖是一种较灵活的表示方法，适用 范围较广。
① 只有局部内形需要剖切表示，而又不宜采 用全剖视时。
② 当不对称机件的内、外形都需要表达时。
Ⅰ
Ⅱ
3.5 第三角投影法简介
⒈ 什么是第三角画法？
三个互相垂直的投影面V、H、W，将 W面左侧空间划分为四个区域，按顺序分 别称为第一角、第二角、第三角、第四 角。
将物体放在第 三角，使投影面处 在观察者和物体之 间进行投射。
③ 当对称机件的轮廓线与中心线重合，不宜 采用半剖视时。
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过 多。
三、剖切平面的种类
A－A
A
⒉ 半剖视
A—A
不能 表达 外形
A
A
存在什么问题？
解决办法：
已表达清楚的 内形虚线不画
A—A
半剖视 以对称线
为界，一半画 视图，一半画 剖视。
A－A
B
B
B－B
适用范围：
内、外形都 需要表达，而形 状又对称或基本 对称时。
A
A
用半剖视表示形状基本对称的机件

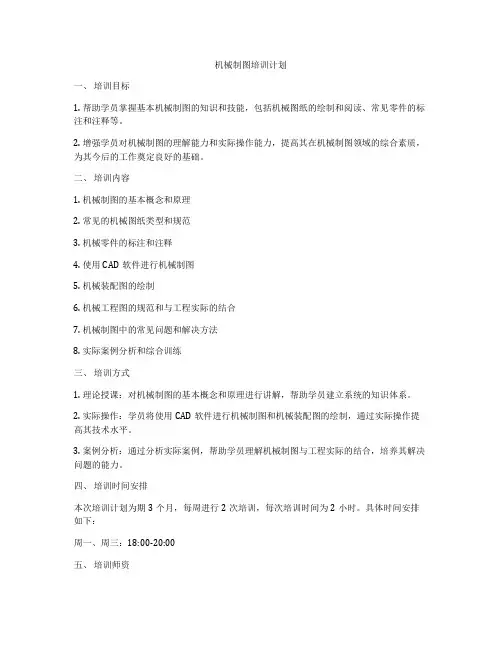

机械制图培训计划一、培训目标1. 帮助学员掌握基本机械制图的知识和技能，包括机械图纸的绘制和阅读、常见零件的标注和注释等。

2. 增强学员对机械制图的理解能力和实际操作能力，提高其在机械制图领域的综合素质，为其今后的工作奠定良好的基础。

二、培训内容1. 机械制图的基本概念和原理2. 常见的机械图纸类型和规范3. 机械零件的标注和注释4. 使用CAD软件进行机械制图5. 机械装配图的绘制6. 机械工程图的规范和与工程实际的结合7. 机械制图中的常见问题和解决方法8. 实际案例分析和综合训练三、培训方式1. 理论授课：对机械制图的基本概念和原理进行讲解，帮助学员建立系统的知识体系。

2. 实际操作：学员将使用CAD软件进行机械制图和机械装配图的绘制，通过实际操作提高其技术水平。

3. 案例分析：通过分析实际案例，帮助学员理解机械制图与工程实际的结合，培养其解决问题的能力。

四、培训时间安排本次培训计划为期3个月，每周进行2次培训，每次培训时间为2小时。

具体时间安排如下：周一、周三：18:00-20:00五、培训师资本次培训将邀请有丰富机械制图经验的工程师担任培训讲师，他们将通过自身的实际案例和经验，为学员进行深入浅出的讲解和指导，提高学员的学习兴趣和效果。

六、学员要求1. 具备基本的机械知识和计算机应用能力；2. 有一定的工程图纸阅读和绘图基础；3. 对机械制图有浓厚的兴趣，愿意投入时间和精力学习。

七、培训考核1. 期中考试：对学员的理论知识进行测试，考核学员对机械制图的理解和掌握程度；2. 期末实操：要求学员利用CAD软件完成一份机械装配图的绘制，考核学员的实际操作能力和综合素质。

八、培训后续本次培训结束后，学员将获得机械制图培训结业证书，同时可邀请有关单位对学员进行就业指导和推荐，帮助学员顺利进入相关行业工作。

另外，本培训机构将继续与学员保持联系，不定期开展相关的培训和讲座，为学员提供更广阔的发展空间和机会。

机械制图培训
机械制图培训是针对机械设计与制造领域的培训课程，旨
在培养学员掌握机械制图的技能和知识。

机械制图培训的内容通常包括以下几个方面：
1. 机械制图基础知识：介绍机械制图的基本概念、符号、
标准等，让学员对机械制图有一个整体的了解。

2. 技术绘图：学习机械制图的基本技术，包括线条的画法、辅助线的使用、尺寸标注等。

3. 立体视图绘制：学习如何通过平面图绘制立体视图，包
括主视图、俯视图、侧视图等。

4. 零件绘图：学习如何绘制常见的机械零件，包括轴、孔、螺纹等；学习如何进行剖视图和断面图的绘制。

5. 装配图绘制：学习如何通过零件图进行装配图的绘制，
包括零件的位置、配合关系等。

6. 标准零件库应用：学习如何使用标准零件库进行零件的
选择和绘制，提高绘图的效率和准确性。

机械制图培训通常采用理论与实践相结合的方式进行，学
员可以通过课堂讲解、案例分析和实际操作等方式来学习。

为了提高学员的实际应用能力，还可以安排相关的实训项
目或实践活动。

机械制图培训适合机械设计工程师、制造工程师等从事机
械设计与制造工作的人员以及相关专业的学生。

通过机械
制图培训，学员可以提高自己的机械制图能力，为实际工
作和学习提供更好的支持。

其延长线上。标注线性尺寸时，尺寸线与所标注的线段平行，
标注多个尺寸时，大尺寸在小尺寸外面，尺寸线间的 距离为8-
10mm.在圆或圆弧上标注尺寸时，尺寸线应通过圆心。 ③尺寸数字:线性尺寸的数字一般顺着尺寸线的
中心线断开
8
方向写，水平方向字头向上，垂直方向字头向左，
倾斜方向字头偏上。也允许注写在尺寸线的中断
（2）圆、圆弧及球面的尺寸注法：
a.注写直径或半径尺寸时，在尺寸数字前应分别加注符号、R； b.通常对于半圆或小于半圆的圆弧标注半径，大于半圆的圆弧则 注直径；当图形中的圆只画出一半或略大于一半时，尺寸线应略 超过圆心，此时仅在尺寸线的一端画出箭头。
c.当圆弧的半经过大或在图纸范 围内无法标出其圆心位置时，可 按下图的形式标注；
所有线型的宽度应在下列的数系中选择：0.13，0.18，0.25， 0.35，0.5，0.7，1，1.4，2mm。该数系的公比约为0.7。
（2）在同一图样中，同类图线的宽度应一致，同类线型如虚 线、细点划线、双点划线的线段长度和间隔应各自大致相等。
（3）细点划线和双点划线的两端均应为线段。他们彼此相交 及与虚线或其它图线相交处都应是线段，而不是点或间隔。 （4）若虚线是实线的延长线时，相接处应留有空隙。
c
标题栏
B
图框线 周边
c
标题栏
L
c
图1-1 A4竖放（留装订边） 图1-2 A3横放（留装订边）
注：a、c、e的尺寸详见 表1－1
机械制图cad的基本知识与技能培 训
不留装订边的图框格式
e
e
e
e
e
e
标题栏
B
图框线 周边
e
标题栏
L

二、绘制2-1所示图形（任务一）
绘图步骤： • 1）单击【视图】菜单/【缩放】/【全部】； • 2）打开正交模式：按F8功能键 • 3）单击绘图工具栏中按钮画水平线AB • 4）重复执行命令画垂直线CD • 5）打开对象捕捉功能：单击状态行上的按钮，使其处在凹下状态 • 6）单击绘图工具栏中按钮（circle命令）绘制半径为60的圆
任务一、绘制拱形平面图形
任务实施： 1．图形分析 2．绘图过程 1）启动AutoCAD中文版软件； 2）单击【视图】菜单/【缩放】/【全部】； 3）绘制中心线：（不必设定中心线的线型） 4）绘制ø30圆 5）绘制拱形R30
6）绘制底座。
7）绘制多边形。
8）修剪与校核：用打断命令将较长的中心 线调整到合适的长度。
7）单击修改工具栏中按钮（偏移命令）。 8）单击【修改】菜单/【偏移】命令。 9）在命令行中输入字母O（偏移命令），然后回车。 10）单击修改工具栏中按钮（修剪命令）。 11）单击修改工具栏中按钮（圆角命令）。 12）将绘制的图形保存。
学习效果
项目
自评
互评
教师评价
10～9 8～6 5～1 10～9 8～6 5～1 10～9 8～6 5～1
8）画出与R7相切的内侧圆弧。
9）用同样的方式画出半径为57mm的外侧连接弧
10）画与R14mm外切的圆弧 11）画出R8和两个R10连接圆 12）用修改工具栏中按钮修剪图形 13）上部手柄部分的绘制 14）用打断命令将较长的中心线调整到合适的长
度。
15）校核图形：用相关命令对图形进行加工，删 除掉不需要的线段。
7）单击绘图工具栏中按钮（ellipse命令）绘制椭圆 8）单击绘图工具栏中的按钮（polygon命令）绘制正六边形 9）将绘制的图形保存：单击【文件】菜单/【保存】。

块与外部参照
块
将多个对象组合成一个单独的实体，方便插入和修改。可以设置块的属性，如插入单位、缩放比例等 。
外部参照
将一个CAD文件作为参照附着到另一个CAD文件中，实现多个文件的关联和同步更新。
文字与表格
文字
在CAD制图中添加文字注释，设置字体 、大小、颜色等属性。可以使用单行或 多行文字工具，并可对文字进行编辑和 修改。
指导如何启动和退出CAD软件，以及如何创建新文件和打开已有文件。
基础命令
绘图命令
介绍常用的绘图命令，如直线、圆、 矩形等，以及如何使用这些命令绘制 简单的二维图形。
编辑命令
介绍常用的编辑命令，如移动、复制 、修剪等，以及如何使用这些命令对 已绘制的图形进行修改和调整。
视图控制
缩放和平移
介绍如何使用缩放和平移工具查看和调整绘图区域的视图。
复制对象
02
复制命令可以创建所选对象的副本。选择对象并指定新的位置
，即可创建对象的副本。
旋转对象
03
旋转命令可以改变对象的方向。选择对象并指定旋转中心，输
入旋转角度即可。
精确绘图工具
1 2 3
栅格和捕捉
栅格是显示在绘图区域中的格子，用于辅助绘图 和对齐。捕捉是自动将光标移动到栅格上的特定 点，以便精确绘图。
航空航天设计
利用CAD软件进行飞机、火箭等复 杂产品的设计。
04
CAD制图的基本流程
确定设计方案
明确设计目标，收集相关资料，进行 初步构思。
02
绘制草图
使用手绘或CAD软件绘制初步的草图 。
01
输出与归档
将最终的图纸输出为所需的格式，如 PDF、JPG、DWG等，并进行归档保 存。

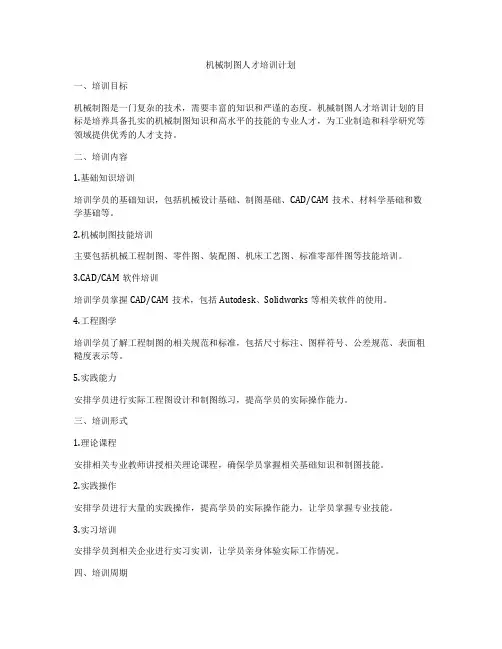

机械制图人才培训计划一、培训目标机械制图是一门复杂的技术，需要丰富的知识和严谨的态度。

机械制图人才培训计划的目标是培养具备扎实的机械制图知识和高水平的技能的专业人才，为工业制造和科学研究等领域提供优秀的人才支持。

二、培训内容1.基础知识培训培训学员的基础知识，包括机械设计基础、制图基础、CAD/CAM技术、材料学基础和数学基础等。

2.机械制图技能培训主要包括机械工程制图、零件图、装配图、机床工艺图、标准零部件图等技能培训。

3.CAD/CAM软件培训培训学员掌握CAD/CAM技术，包括Autodesk、Solidworks等相关软件的使用。

4.工程图学培训学员了解工程制图的相关规范和标准，包括尺寸标注、图样符号、公差规范、表面粗糙度表示等。

5.实践能力安排学员进行实际工程图设计和制图练习，提高学员的实际操作能力。

三、培训形式1.理论课程安排相关专业教师讲授相关理论课程，确保学员掌握相关基础知识和制图技能。

2.实践操作安排学员进行大量的实践操作，提高学员的实际操作能力，让学员掌握专业技能。

3.实习培训安排学员到相关企业进行实习实训，让学员亲身体验实际工作情况。

四、培训周期1.基础知识培训：2个月2.机械制图技能培训：3个月3.CAD/CAM软件培训：1个月4.实践能力培训：2个月共计8个月五、培训安排1.培训地点：选择设备齐全、教学条件优越的学校或培训基地作为培训场所。

2.培训时间：每天8小时，周一至周五学习，周末进行实践操作和实习培训。

3.培训课程安排基础知识培训阶段：8:00-10:00 理论课程10:00-12:00 实践操作13:30-17:00 CAD/CAM软件培训机械制图技能培训阶段：8:00-10:00 机械制图技能课程10:00-12:00 实践操作13:30-17:00 CAD/CAM软件培训六、培训考核1.理论考核每个阶段结束后进行理论考核，合格才能够进入下一个阶段的课程学习。

修改完善图纸方法分享
使用专业制图软件
利用CAD等制图软件提供的工具进行 修改，确保修改后的图纸保持原有的 规范性和准确性。
遵循修改流程
先进行小范围修改，再逐步扩大修改 范围，避免一次性进行大量修改导致 混乱。
及时保存和备份
在修改过程中及时保存文件，并创建 备份，以防意外情况导致数据丢失。
与团队成员沟通
05
图纸审核、修改与输出流程
图纸审核要点及注意事项
01
02
03
04
完整性
检查图纸是否包含所有必要的 信息，如标题栏、图例、尺寸
标注等。
准确性
核实图纸上的尺寸、比例、公 差等关键信息是否准确无误。
规范性
检查图纸是否符合国家或行业 相关制图标准，如线型、字体、
标注方式等。
可读性
确保图纸清晰易读，避免使用 模糊或容易产生歧义的表述。
结构特点是形体比较复杂且不规则，常有内 腔、轴承孔、加强肋等结构。
零件图尺寸标注注意事项
正确选择尺寸基准
标注尺寸时，首先要选择 好尺寸基准，即标注尺寸 的起点。
合理标注尺寸
零件图上的尺寸是加工和 检验零件的重要依据，必 须正确、完整、清晰、合 理。
符合国家标准规定
标注尺寸时，必须严格遵 守国家标准《机械制图》 中的有关规定。
填写标题栏和技术要求
在图纸的右下角填写标题栏，写明零件的名称、材料、数量等。同时， 根据技术要求填写相应的文字说明。
04
装配图绘制方法及案例分析
装配图内容构成及表达方法
装配图内容
包括一组视图、必要的尺寸、技术要求、零部件的序号、标题栏和明细栏。
表达方法
通过视图、剖视、断面等表达方法，清晰表达各零部件间的相对位置、装配关 系和工作原理。

机械培训资料一、机械概论机械工程是一门涉及设计、制造、维护和使用机械的工程学科。

机械工程师从事着各种各样的工作，如设计和制造机械零件、设备和系统，以及解决机械故障和维护机械设备等。

本文将为您介绍机械培训的一些基本资料，帮助您理解机械工程的基本知识。

二、机械培训课程1. 机械工程基础知识这门课程将介绍机械工程的基本原理和概念。

学员将学习机械力学、热力学、流体力学和材料力学等知识，以便更好地理解机械系统的运行原理和设计过程。

2. 机械制图机械制图是机械工程师必备的一项技能。

在这门课程中，学员将学习如何使用计算机辅助设计软件（CAD）来创建机械图纸，包括平面图、剖视图和装配图等。

3. 机械设计原理这门课程将介绍机械设计的基本原理和方法。

学员将学习如何根据需求设计机械零件和系统，并了解各种机械设计软件和工具的使用。

4. 机械制造工艺该课程将介绍机械制造的工艺流程和技术。

学员将学习如何选择合适的机械加工方法和材料，以及如何进行机械加工和装配等。

5. 机械维修与保养维修和保养是机械工程师的重要职责之一。

这门课程将介绍机械设备故障排除和维护的基本原则和方法，帮助学员提升维修技能。

三、机械培训工具和设备1. 机械实验室机械实验室是机械培训不可或缺的一部分。

学员可以在实验室中进行各种机械实验，如力学实验、流体实验和热力学实验等，以加深对机械原理的理解。

2. 计算机辅助设计软件CAD软件是机械工程师设计和制图的主要工具。

学员需要掌握CAD软件的基本操作和功能，以便在实际工作中进行机械设计和制图。

3. 机械加工设备机械培训中常用的机械加工设备包括车床、铣床、钻床和磨床等。

学员需要学习如何正确使用这些设备进行机械加工和制造。

四、机械培训的职业发展1. 就业方向机械工程师可以在各种各样的行业中就业，包括制造业、航空航天、汽车工业和能源行业等。

他们可以担任设计工程师、项目经理和维修工程师等职位。

2. 薪资水平机械工程师的薪资水平通常较高。

交点等。
对象捕捉与追踪
对象捕捉设置
在CAD软件中，可以设置需要捕 捉的对象类型（如直线、圆、弧 等）和捕捉方式（如端点、中点、 交点等）。
对象追踪
通过对象追踪功能，可以在绘图 过程中实时追踪图形对象的特定 点，确保绘图的精确性。
极轴追踪
极轴追踪功能可以帮助用户在绘 图时沿特定角度方向进行追踪， 适用于需要绘制具有特定角度的 图形。
文字说明格式 使用CAD软件中的文字工具，选择合 适的字体、字号和排列方式，对文字
说明进行格式化处理。
文字说明内容 包括零件或装配体的名称、材料、数 量、技术要求等必要信息。
注意事项 在尺寸标注和文字说明过程中，应注 意避免重复标注和遗漏标注，确保图 纸信息的准确性和完整性。
06
三维建模与渲染
三维坐标系及视图设置
01
02
03
三维坐标系
视图设置
视图投影
理解CAD中的三维坐标系概念， 包括X、Y、Z轴的正负方向及原 点位置。
掌握如何设置不同的视图角度， 如正视、侧视、俯视等，以便更 好地观察和编辑三维模型。
了解平行投影和透视投影的区别， 并能根据需求选择合适的投影方 式。
基本三维实体建模命令
基本实体命令
学习使用CAD中的基本三维实体建模命令，如长方体、圆柱体、圆 锥体、球体等。
绘图基础知识
学习绘图比例、线型、图层、文字标注等基 础知识。
三维建模与渲染
学习三维建模的基本命令和技巧，掌握材质 贴图、灯光设置和渲染输出等方法。
学生作品展示与评价
优秀作品展示
挑选出具有代表性的学生作品进行展示，包括零件 图、装配图、三维模型等。
作品评价
从作品的完整性、准确性、美观性等方面进行评价， 指出优点和不足，提出改进意见。

机械设计培训班课程
1. 机械设计基础：介绍机械设计的基本概念、原理和方法，包括力学、材料学、公差与配合等。

2. 制图与识图：学习机械制图的标准和规范，掌握识图技巧，能够绘制和理解各种机械图纸。

3. 三维建模软件：如CAD、SolidWorks 等软件的使用，进行三维零件设计和装配。

4. 机械设计原理：讲解各种机械传动方式、轴系设计、连接件设计等。

5. 工程材料：了解常见金属材料和非金属材料的性能、选用原则及热处理方法。

6. 公差与测量技术：学习尺寸公差、形位公差的定义和测量方法，保证零件的精度和质量。

7. 液压与气动技术：介绍液压和气动系统的原理、元件及设计方法。

8. 机械制造工艺：了解机械加工工艺、表面处理等，以提高设计的可制造性。

9. 产品设计流程：学习从需求分析到设计、验证、制造的整个产品设计流程。

10. 项目实践：通过实际项目的设计和制作，将所学知识应用到实践中。

11. 设计案例分析：分析经典的机械设计案例，学习优秀的设计
思路和方法。

12. 行业前沿技术：介绍机械设计领域的新技术、新趋势，拓展学员的视野。

13. 课程设计与展示：要求学员完成一定的课程设计任务，并进行展示和交流。

教学内容教学方法手段时间分配单元一 AutoCAD 的基本知识任务一 AutoCAD 的基本知识一、AutoCAD基本知识1、AutoCAD 界面由标题栏、菜单栏、工具栏、状态栏、图形窗口、文本窗口等组成。

2、图形窗口是AutoCAD显示、编辑图形的区域。

如图二、文件的管理1、开始新文件使用菜单文件→打开2、打开旧文件在启动过程中选择打开图形选项;从资源管理器中打开图形文件3、存储文件 a. Save b. Save as c .QSave4、退出使用命令 EXIT；使用控制按钮X三、点的输入法坐标输入坐标的引入：世界坐标系（WCS）和用户坐标系（UCS）世界坐标系CAD默认的坐标，该坐标系是固定不变的。

用户坐标系是用户建立的，其原点可以移动、坐标轴可以旋转。

时间分配时间分配单元二基本工具的应用任务一星形的绘制、多边形绘制一、直线绘制命令：LINE菜单：Draw → Line图标：在“绘图工具栏”中方法：先画草图，后定端点。

二、修剪对象在指定剪切边界后，可连续选择被切边进行修剪。

命令：TRIM菜单：Modify → Trim图标：在“修改工具栏”中。

注：①第一步选择修剪边界。

②第二步选择修剪边界。

三、复制对象复制选中的对象。

命令：COPY菜单：Modify → Copy图标：在“修改工具栏”中。

注：①在复制时第一点是基点，第二点是位移点。

选取的对象按基点到位移点的矢量大小复制。

②复制可以是单个进行复制也可以多重复制。

例图：小结：直线、复制、修剪的应用作业：上机练习时间分配单元二基本工具的应用任务二灯笼的绘制一、绘制圆弧命令：RECTANG菜单：Draw → Donut提供三点画圆、起点圆心角度与半径画圆等过个方法，可根据需要进行选择。

图标：在“绘图工具栏”中二、绘制椭圆和椭圆弧命令：ELLIPSE菜单：Draw → Ellipse图标：在“绘图工具栏”中命令选项：1）、ARC（园弧）——选择园弧选项可以画椭园弧。

机械加工图纸培训计划一、培训目的机械加工图纸是制造工程师必备的基本技能之一，在工程制造领域有着广泛的应用。

本次培训旨在帮助学员掌握机械加工图纸的基本知识和技能，提高其在实际工作中的绘图能力和解读能力，为其今后的工作奠定良好的基础。

二、培训对象本次培训对象为公司内负责设计和加工工作的相关人员，其中包括工程师、技术员、机械设计师等。

三、培训内容1. 机械加工图纸的概念和意义2. 机械加工图纸的基本要素3. 机械零件的图纸标注4. 机械加工工艺流程的图示5. 机械装配图的绘制6. 机械零件的三维建模和二维图纸绘制7. 机械加工图的常见错误和改正方法四、培训时间和地点本次培训计划为期一个月，每周安排两次培训课程，每次课程为两个小时。

培训地点为公司内部的培训教室。

五、培训方式本次培训主要采用理论授课和实践操作相结合的方式。

理论授课由公司内部的资深技术人员担任讲师，通过教材讲解、案例分析等形式进行；实践操作由学员在培训教室内使用计算机进行机械加工图纸的绘制和修改，通过实际操作提升学员的技能水平。

六、培训目标通过本次培训，学员将掌握以下技能：1. 理解机械加工图纸的基本概念和意义2. 掌握机械零件图纸的绘制要领和标注规范3. 能够绘制机械加工工艺流程的图示4. 能够绘制机械装配图并进行修改和优化5. 掌握机械零件的三维建模和二维图纸绘制技能6. 能够识别机械加工图的常见错误并进行纠正七、培训考核培训结束后，将对学员的学习成果进行考核。

考核方式包括理论知识考核和实际操作考核，通过考核合格者将颁发培训结业证书。

八、培训后续培训结束后，公司将安排相关技术人员对学员进行跟踪指导和辅导，帮助学员将所学知识和技能应用到实际工作中。

九、培训预算本次培训预算包括培训教材费、讲师费、培训场地和设备费用等。

具体费用预算将在课程安排和资金预算确定后进行核算。

十、拟制人XXX（签字）：XXX（日期）总结：本次培训计划旨在提高公司内部相关人员的机械加工图纸的绘制和解读能力，通过系统的培训学习，提升员工的综合素质，为公司的发展打下坚实的基础。

值。
近似表示： Ra = n1—i=∑n1∣Zi∣
幅度参数---轮廓最大高度Rz
Z
Xsi
Zi x
Zvi Zpi Rz
lr
① 轮廓最大峰高Rp ---max{Zpi} ② 轮廓最大谷深Rv ---max{Zvi} ③ 轮廓最大高度Rz --- 取样长度内，轮廓的峰顶线和谷底线之间
的距离。 Rz= Rp+ Rv
5
a、需要装订的图样
• 一般采用A4竖装或A3横装，其图框格式如下图所示。
L
B
c
c c
L
a
c
图框线 标题栏
B
a
c
c
纸边界线
(1)
(2)
留装订边图框格式
b、标题栏
• 在正规的图纸上，标题栏的格式和尺寸应按GB10609.1-89的规定绘制，如下
图所示。 180
10 10
16
16
12
16
8×7(=56) 7
局部放大
ቤተ መጻሕፍቲ ባይዱ常用比例
原值 比 1：1 例
缩小 比 例
1：2 1：5 1：10 1：2×10n 5×10n 1：10×10n 1：2
1：
放大 比 例
5：1 2：1 5×10n：1 1×10n：1
2×10n：1
7、尺寸标注（GB/T14690-93）
图形只能反映物体的结构形状，物体的真实大小要靠所标 注的尺寸来决定。
(１) 机件的真实大小，应以图样上所注的尺寸数值为依据，与 图形的大小（即所采用的比例）和绘图的准确度无关。
(２) 图样中（包括技术要求和其它说明文件中）的尺寸，以毫米 为单位时，不需标注计量单位的代号或名称。如果采用其它单位， 则必须注明相应的计量单位的代号或名称。
