以太网测试

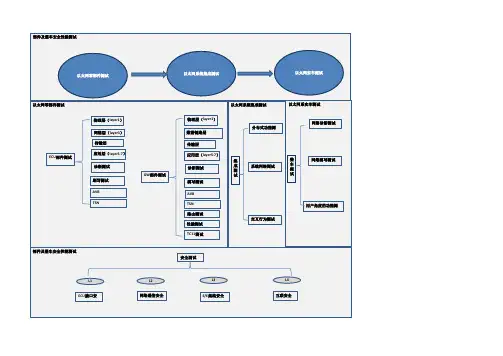

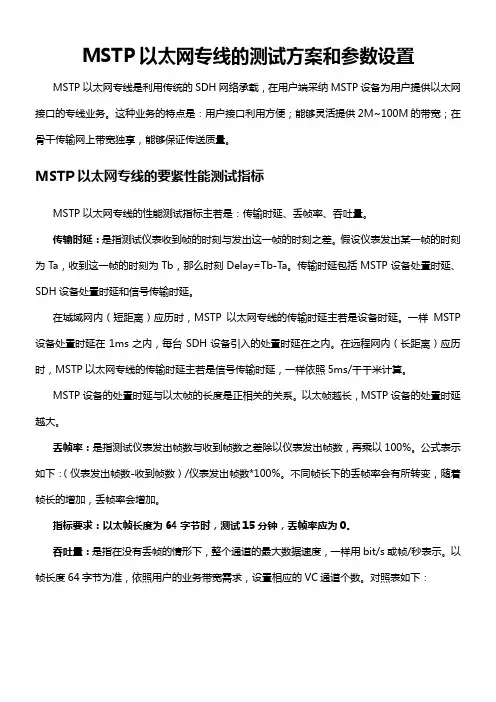

MSTP以太网专线的测试方案和参数设置MSTP以太网专线是利用传统的SDH网络承载，在用户端采纳MSTP设备为用户提供以太网接口的专线业务。

这种业务的特点是：用户接口利用方便；能够灵活提供2M~100M的带宽；在骨干传输网上带宽独享，能够保证传送质量。

MSTP以太网专线的要紧性能测试指标MSTP以太网专线的性能测试指标主若是：传输时延、丢帧率、吞吐量。

传输时延：是指测试仪表收到帧的时刻与发出这一帧的时刻之差。

假设仪表发出某一帧的时刻为Ta，收到这一帧的时刻为Tb，那么时刻Delay=Tb-Ta。

传输时延包括MSTP设备处置时延、SDH设备处置时延和信号传输时延。

在城域网内（短距离）应历时，MSTP以太网专线的传输时延主若是设备时延。

一样MSTP 设备处置时延在1ms之内，每台SDH设备引入的处置时延在之内。

在远程网内（长距离）应历时，MSTP以太网专线的传输时延主若是信号传输时延，一样依照5ms/千千米计算。

MSTP设备的处置时延与以太帧的长度是正相关的关系。

以太帧越长，MSTP设备的处置时延越大。

丢帧率：是指测试仪表发出帧数与收到帧数之差除以仪表发出帧数，再乘以100%。

公式表示如下：（仪表发出帧数-收到帧数）/仪表发出帧数*100%。

不同帧长下的丢帧率会有所转变，随着帧长的增加，丢帧率会增加。

指标要求：以太帧长度为64字节时，测试15分钟，丢帧率应为0。

吞吐量：是指在没有丢帧的情形下，整个通道的最大数据速度，一样用bit/s或帧/秒表示。

以帧长度64字节为准，依照用户的业务带宽需求，设置相应的VC通道个数。

对照表如下：业务带宽与通道配置对应关系测试方案上述三个指标均采纳环回测试方式。

测试方案如下：点到点MSTP以太网专线业务测试方案图业务类型依照城域以太网论坛（Metro Ethernet Forum ，MEF）的技术标准，以太网的业务类型分为三大类：点到点的专线业务Ethernet Line（E-Line），多点到多点的虚拟专网业务Ethernet LAN （E-LAN），和点到多点的业务（E-TREE）。

以太网测试仪（精品）以太网测试仪一、测试原理发送出仪表专用的以太网负载数据，通过检验接收的数据情况检测被测电路的如正常情况下和超大负荷情况下的表现)。

测试该电路的带宽(例如吞吐量)，以表现(及处理业务的性能指标如何(例如时延)。

二、仪表介绍现测试北京移动数据业务设备为美国JDSU公司生产的HST-3000手持测试仪。

1( 概述JDSU HST-3000是一款适合于现场使用的结构坚固的模块化测试平台～配备了以太网业务接口模块,SIM,就解决了这一对于7层测试的需求。

它具有完整的以太网测试特性～能够测试高达1Gbit/s的电口与光口链路。

HST-3000支持多个数据流的测试用于验证流量优先级机制～还提供高级监测选件用于更深入的故障排查。

此外～HST-3000的VoIP与IPTV视频选件使得技术人员能够仿真终端客户的感受并客观的测试业务质量。

2( 技术指标规格型号 HST-3000光口以太网/IP100/1000 Mb/s 双SFP端口电口以太网/IP测试端口 10/100/1000 Mb/s双RJ-45端口测试模式终端监测器/直通,双向监测器, 工作方式全双工～半双工流量生成恒定、阶梯递增、突发性流量以太网,L2,测试IPv4,L3,测试测试指标 IPv6,L3,测试TCP/UDP(L4)测试线缆测试工作温度 5.5?-50?存储温度 -40?-65.5?防水性可防水溅3( 功能说明面板简图(键位说明与板块合一)112345678(1)告警指示灯(2)显示屏幕(3)功能键(4)方向及确认键(5)测试快捷键(6)数字键(7)仪表调节键(8)电源键4( 使用说明4.1 开机/关机1(按下“ ”键屏幕背景灯亮起，表示已经开机。

2(在开机状态下按下“ ”键屏幕变黑，表示已经关机。

4.2指示灯Sync:此 LED 灯报告链路是否被激活，绿色表示链路处于激活状态。

如果Sync LED 灯不亮，表示链路当前没有被激活。

以太网物理层一致性测试方案100BaseTX1000BaseT10BaseT泰克电子(中国)Xerox Altos 工作站与其他Xerox Altos2.94Mb/s的数据传输率, 并命名为Alto Aloha IEEE 802.3以太网的物理层种类:4DTE Power via MDI (Media Dependent Interface) ：发送端透过以太网向远端设备供电410BaseT负责通道编码, 使用跳跃到”-“, “1”= 由”-“跳4100BaseTx PCS(Physical Coding Sublayer)–在速度或以上的以太网物理层里才采4MII层4 bit的输入, PCS层会编译成5 bit Code-Group的输出. 上图为4B/5B编码对照表3-Level Multiple Level Transition Encoding MLT-3编码方法MLT-3 的眼图–所有+1, 0, -1, 341000BaseT PCS(Physical Coding Sublayer)–进行研数据被分为两个子块4对线，并且同时收发，在全编码方法实现1000MB/s的MLT-34D-PAM54D-PAM5编码方法，+2，+1，0，-1，-2共5个幅度对2bit进行编码Intel 2002 Fall IDF时对以太网市场的预测:倍的数据传输率，增加了网络的带宽，支100BaseTx快10倍测试模式接着个最后是测试模式行模板测试，验证是否在规范所容许的范围内的要求ABDC F, GH, JTest Mode 1 Signal一按便自动测试所有点Template for Points A, B, C and D自动陈述测试结果是否通过?Template for Points F and H点击这里显示详细测试结果TDSET2软件TDSET2软件对模式1信号上的A,B,C,D共4点的峰值电压与它们之间的对称性，验证是否在峰值电压与对称性测试后的Ｊ点，测量它们的电压，验证插入的磁测试衰落时注意:F点后500ns的G点的电平Pt. F Pt. G首先测试不滤波的主控抖动, 若在不滤4不滤波的主控抖动4滤波的主控抖动测量时钟抖动的峰峰值是不滤波的主控抖动测试步骤4:对抖动波形进行滤波3.010ns4.000ns16.02nstxout pk-pk = 0.02ns –0.005ns = 0.015ns MDI 数据时钟测量MDI 数据相对于主控时钟的抖动J txout Pk-Pk 值4主控与从属有特殊的测试电缆相连起来主控与从属需要使用以下的特殊的测试电缆Test不滤波的从属抖动测试步骤5:对抖动波形进行滤波,3.010ns4.000ns16.02nspk-pk MDI 数据时钟测量从属MDI 数据相对于从属时钟的抖动J txout Pk-Pk 值准备完成1000BaseT物理层一致性测试任务TDS/CSA带宽示波器。

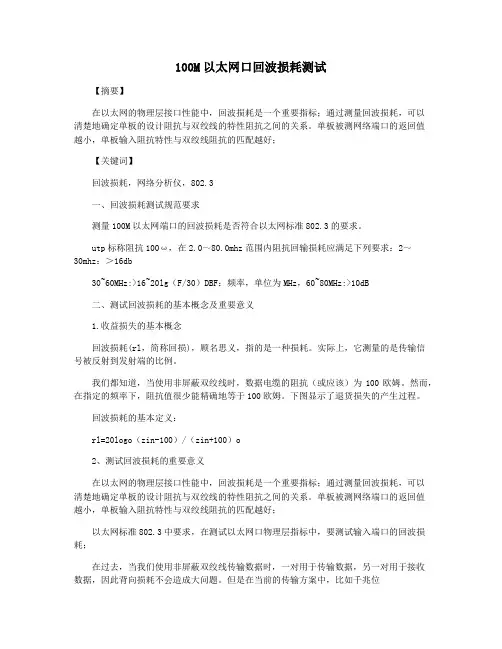

100M以太网口回波损耗测试【摘要】在以太网的物理层接口性能中，回波损耗是一个重要指标；通过测量回波损耗，可以清楚地确定单板的设计阻抗与双绞线的特性阻抗之间的关系。

单板被测网络端口的返回值越小，单板输入阻抗特性与双绞线阻抗的匹配越好；【关键词】回波损耗，网络分析仪，802.3一、回波损耗测试规范要求测量100M以太网端口的回波损耗是否符合以太网标准802.3的要求。

utp标称阻抗100ω，在2.0～80.0mhz范围内阻抗回输损耗应满足下列要求：2～30mhz：＞16db30~60MHz:>16~20lg（F/30）DBF：频率，单位为MHz，60~80MHz:>10dB二、测试回波损耗的基本概念及重要意义1.收益损失的基本概念回波损耗(rl，简称回损)，顾名思义，指的是一种损耗。

实际上，它测量的是传输信号被反射到发射端的比例。

我们都知道，当使用非屏蔽双绞线时，数据电缆的阻抗（或应该）为100欧姆。

然而，在指定的频率下，阻抗值很少能精确地等于100欧姆。

下图显示了退货损失的产生过程。

回波损耗的基本定义：rl=20logo（zin-100）/（zin+100）o2、测试回波损耗的重要意义在以太网的物理层接口性能中，回波损耗是一个重要指标；通过测量回波损耗，可以清楚地确定单板的设计阻抗与双绞线的特性阻抗之间的关系。

单板被测网络端口的返回值越小，单板输入阻抗特性与双绞线阻抗的匹配越好；以太网标准802.3中要求，在测试以太网口物理层指标中，要测试输入端口的回波损耗；在过去，当我们使用非屏蔽双绞线传输数据时，一对用于传输数据，另一对用于接收数据，因此背向损耗不会造成大问题。

但是在当前的传输方案中，比如千兆位位以太网中，回损则有可能造成很大的影响。

因为千兆位以太网采用的是双向传输，即4个线对同步传输和接收数据。

对任一个线对来说，信号的传输端同时也是来自另一端信号的接收端。

传统以太网也会遇到背向损耗问题，但由于使用不同的线对进行数据传输和接收，因此对大背向损耗问题具有很强的免疫力。

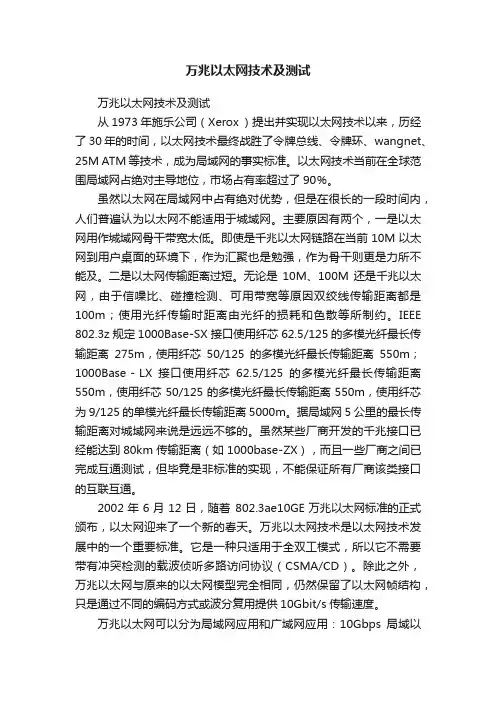

万兆以太网技术及测试万兆以太网技术及测试从1973年施乐公司（Xerox ）提出并实现以太网技术以来，历经了30年的时间，以太网技术最终战胜了令牌总线、令牌环、wangnet、25M ATM等技术，成为局域网的事实标准。

以太网技术当前在全球范围局域网占绝对主导地位，市场占有率超过了90％。

虽然以太网在局域网中占有绝对优势，但是在很长的一段时间内，人们普遍认为以太网不能适用于城域网。

主要原因有两个，一是以太网用作城域网骨干带宽太低。

即使是千兆以太网链路在当前10M以太网到用户桌面的环境下，作为汇聚也是勉强，作为骨干则更是力所不能及。

二是以太网传输距离过短。

无论是10M、100M还是千兆以太网，由于信噪比、碰撞检测、可用带宽等原因双绞线传输距离都是100m；使用光纤传输时距离由光纤的损耗和色散等所制约。

IEEE 802.3z规定1000Base-SX 接口使用纤芯62.5/125的多模光纤最长传输距离275m，使用纤芯50/125的多模光纤最长传输距离550m；1000Base－LX接口使用纤芯62.5/125的多模光纤最长传输距离550m，使用纤芯50/125的多模光纤最长传输距离550m，使用纤芯为9/125的单模光纤最长传输距离5000m。

据局域网5公里的最长传输距离对城域网来说是远远不够的。

虽然某些厂商开发的千兆接口已经能达到80km传输距离（如1000base-ZX），而且一些厂商之间已完成互通测试，但毕竟是非标准的实现，不能保证所有厂商该类接口的互联互通。

2002年6月12日，随着802.3ae10GE万兆以太网标准的正式颁布，以太网迎来了一个新的春天。

万兆以太网技术是以太网技术发展中的一个重要标准。

它是一种只适用于全双工模式，所以它不需要带有冲突检测的载波侦听多路访问协议（CSMA/CD）。

除此之外，万兆以太网与原来的以太网模型完全相同，仍然保留了以太网帧结构，只是通过不同的编码方式或波分复用提供10Gbit/s传输速度。

以太网简介以太网是一个异步的，基于帧结构的通讯协议。

它最初的出发点是利用共享介质为两个以上的数据终端提供一种通讯方式。

以太网的标准由IEEE 802。

3 (2000)制订。

现有的以太网标准定义了不同的带宽和传输介质类型。

一个以太网物理接口由以下的形式定义:<数据率单位: Mbps>。

<介质类型>。

<最长的电缆段长度单位: 100米>例如，标准中定义的一个10MBPS，电缆段最长距离为500米的基带系统被称为:10BASE5。

如果介质类型为”T”，则代表介质为非屏蔽双绞线。

不同接口的以太网具有相同的帧结构和媒体控制/访问方式(MAC)，如果是共享介质，则具有相同的冲突检测方法(CSMA/CD)。

以下是最常见的几种以太网接口类型:· 10BASE-T: 10Mbps带宽，基带，使用3，4或5类双绞线· 100BASE-TX: 100Mbps带宽，基带，使用5类双绞线· 1000BASE-SX: 1000Mbps带宽，基带，使用850nm多模光纤· 1000BASE-LX: 1000Mbps带宽，基带，使用1300nm多模或单模光纤图一显示了以太网帧的基本结构:各部分的功能描述如下:·前导码(Preamble+SFD):8字节前导码由七个”10101010”字节和一个”11010101”字节的SFD(帧开始标识)组成。

接收方根据这几个字节可以判断出一个帧的开始。

·目的地址(Destination Address): 6 字节MAC目的地址，通常用十六进指(HEX)表示。

目的地址被用于在设备之间判断以太网帧的传递方向和路由。

每一个以太网设备通常被分配一个唯一的MAC地址。

而有些特殊的MAC 地址被保留，用于表示一些特殊的功能，例如，全1的地址(FF:FF:FF:FF:FF:FF)用于表示广播地址。

·源地址: 6字节源地址是指发送方的MAC地址。

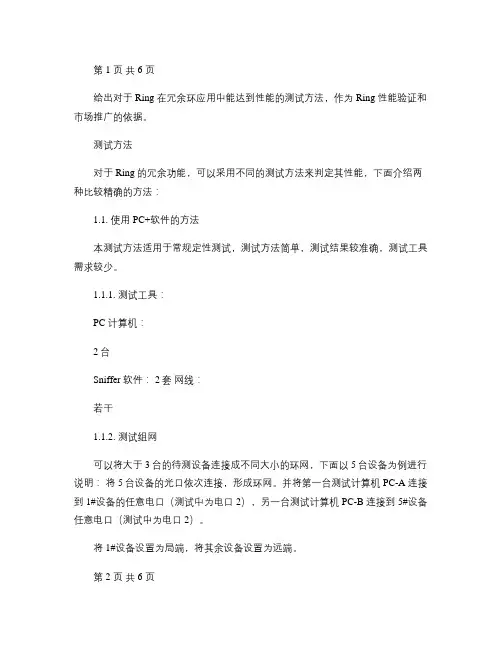

第 1 页共 6 页给出对于Ring 在冗余环应用中能达到性能的测试方法，作为Ring 性能验证和市场推广的依据。

测试方法对于Ring 的冗余功能，可以采用不同的测试方法来判定其性能，下面介绍两种比较精确的方法：1.1. 使用PC+软件的方法本测试方法适用于常规定性测试，测试方法简单，测试结果较准确，测试工具需求较少。

1.1.1. 测试工具：PC 计算机：2台Sniffer 软件： 2套网线：若干1.1.2. 测试组网可以将大于3台的待测设备连接成不同大小的环网，下面以5台设备为例进行说明：将5台设备的光口依次连接，形成环网。

并将第一台测试计算机PC-A 连接到1#设备的任意电口（测试中为电口2），另一台测试计算机PC-B 连接到5#设备任意电口（测试中为电口2）。

将1#设备设置为局端，将其余设备设置为远端。

第 2 页共 6 页PC-B测试原理在PC-A 上用Sniffer 软件以1ms 间隔发送60bytes 到PC-B 的单播报文（由于Sinffer 软件和PC 的延迟，实际大约为2ms 左右发送1个报文，详细计算方法见附件一），以5000个报文为一组，在PC-B 上使用Sniffer 软件接收此单播报文数量。

动作：在报文发送的过程中将环网连接断开，测试环由连接到断开的倒换时间。

以此方法测试断开不同端口的时间，并取平均值，从而获得冗余环从闭合到断开的倒换时间；在冗余环断开的时候发送数据报文，并在发送过程中将环闭合，测试冗余环从断开到闭合的倒换时间。

性能计算方法：（应收报文数量 - 实收报文数量）*2ms=环倒换时间即：倒换时间 = （应收报文数量 - 实收报文数量）*2ms= （ 5000 –实收报文数量） * 2 ms1.1.3. Sniffer 的配置方法在PC-A 上运行Sniffer 发送报文，在PC-B 上运行Sniffer 接收报文。

PC-A 的IP 地址为“192.168.1.45”，PC-B 的IP 地址为“192.168.1.119”，MAC 地址为“00-15-f2-da-2a-67”。

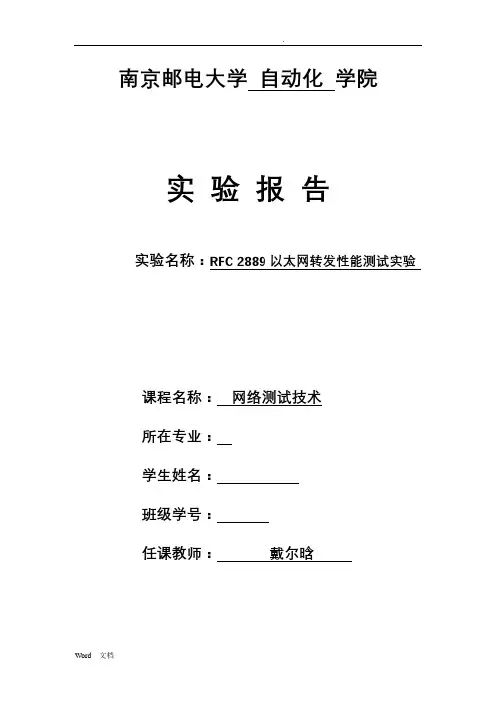

南京邮电大学自动化学院实验报告实验名称：RFC 2889以太网转发性能测试实验课程名称：网络测试技术所在专业：学生姓名：班级学号：任课教师：戴尔晗2014 /2015 学年第二学期实验1 RFC 2889以太网转发性能测试实验一实验目的●理解交换机转发性能测试的主要技术指标。
