MSTP以太网单板带宽及测试说明对于MSTP产品提供的以太网特性，业界的标准做法是采用数据分析仪（如Smartbits、IXIA仪表）进行专项测试，测试项目通常包括吞吐量、时延、丢包率和背靠背，在条件允许的情况下，也可以进行长期稳定性测试。
需要强调的是，任何基于软件和三层及以上协议的测试方法都不能完全准确的反映出MSTP产品的以太网性能，其只能在特定条件下、一定程度的反映出以太网通道的部分性能指标。
1 以太网测试方法说明以下从几个方面来阐述MSTP产品的以太网特性的正确测试方法。
1.1 MSTP产品的以太网特性功能定位理解产品的功能、特点，是进行正确测试的基础。
EFS单板提供的以太网专线业务，其主要功能是利用SDH网络将以太网传输距离拉长，以太网帧在进入和离开MSTP网络时是完全一样的，对用户端设备而言，可以简单的认为EFS是一根长距离的网线。
从网络整体而言，MSTP产品对以太网业务产生的影响主要在以下两个方面：吞吐量、时延。
1、时延：由于MSTP产品需要对以太网帧进行必要的封装、传输、重组等操作，必然引入一定的时延，时延的大小跟通道绑定的带宽、传输的距离有直接关系。
2、吞吐量：对具体的以太网特性单板，通道绑定的虚通道的数量和级别决定了通道的吞吐量（封装技术的不同对吞吐量也有一定程度的影响），表示MSTP网络给某个以太网业务提供的最大传送能力，也就是通常所说的“带宽”。
因此，业界对MSTP以太网特性的测试主要针对以上两点，这也是通常对数据业务影响最大的两个网络因素。
1.2 MSTP产品的以太网特性所在的网络层次以太网是一个数据链路层和物理层的技术，对于MSTP产品的以太网特性来讲，同样也仅仅是工作在数据链路层和物理层，其并不处理三层及以上协议。
因此，任何对于MSTP产品的以太网特性的测试都只能是仅仅基于数据链路层和物理层的，如果引入了三层及以上协议，那么测试结果必然受到高层协议的影响，不能准确反映出以太网特性的性能指标。

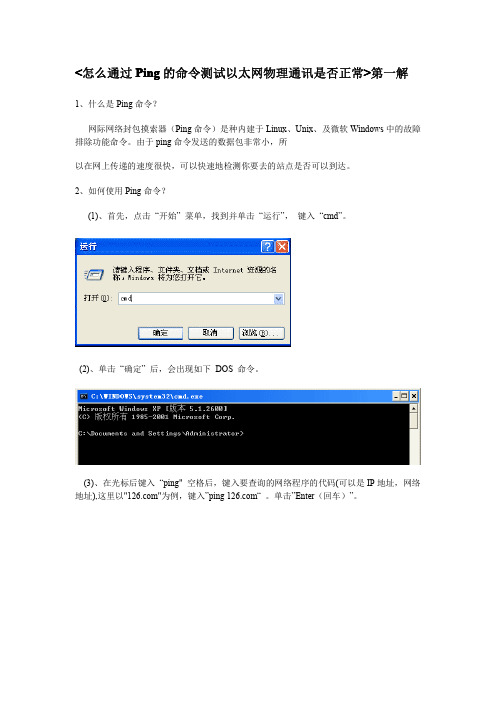

<怎么通过Ping的命令测试以太网物理通讯是否正常>第一解1、什么是Ping命令？网际网络封包摸索器（Ping命令）是种内建于Linux、Unix、及微软Windows中的故障排除功能命令。
由于ping命令发送的数据包非常小，所以在网上传递的速度很快，可以快速地检测你要去的站点是否可以到达。
2、如何使用Ping命令？(1)、首先，点击“开始”菜单，找到并单击“运行”，键入“cmd”。
(2)、单击“确定”后，会出现如下DOS命令。
(3)、在光标后键入“ping"空格后，键入要查询的网络程序的代码(可以是IP地址，网络地址),这里以""为例，键入”“。
单击”Enter（回车）”。
如何来判断网络故障？常见的网络故障总结起来无非就是两种：软件设置的问题、再就是硬件的问题Ping是WINDOWS下的一个很好的命令。
有了它我们就能一眼看出来故障的源头。
我将用PING来查网络故障大体分为4个：1、Ping本机的IP地址用ipconfig命令可查看本机的IP地址，Ping本机IP地址，要是能Ping通，则说明网络适配器、网卡或MODEM工作正常。
否则就不正常。
需要更换，一个典型的硬件问题。
2、Ping127.0.0.1127.0.0.1就是本地的循环地址，用Ping命令，如果Ping通说明TCP/IP协议工作正常，否则TCP/IP就不正常。
需要重新设置TCP/IP协议。
3、Ping在同网段的IP地址要是Ping不通则说明网络线路出现故障，如网线、水晶头接触不良。
要是网络中还有路由器，则先Ping路由器在本网段端口的IP地址，要是不通则此段线路有问题，通以后再Ping路由器在目标计算机所在网段的端口IP地址，不通则路由出现故障，通再Ping目的机的IP地址。
4、Ping网址这样做的目的是要检测一下DNS，检测一下一个带DNS服务的网络服务，在第3步Ping 通了同网段目标计算机的IP后，但仍无法连接到该机，则可以Ping机的网络名，通常情况下会出现该网址所指向的IP地址，这表明本机的DNS设置正确而且DNS服务器工作正常，反之就可能是其中之一出现了故障。
标准文案以太网业务测试方法目录一、系统适应性测试 (4)1.1、上电测试 (4)1.2、各槽位适应性测试 (5)1.3、混插测试 (5)1.4、满框测试 (6)1.5、时钟盘切换测试 (6)1.6、交叉盘切换测试 (7)1.7、SDH保护倒换测试 (8)1.8、盘保护倒换测试 (9)二、网管测试 (10)2.1、告警功能测试 (10)2.2、性能统计测试 (10)2.3、配置参数测试 (11)2.4、状态上报测试 (11)2.5、控制命令测试 (12)2.6、交叉功能测试 (12)三、功能测试 (13)3.1、最小帧长度 (13)3.2、最大帧长度 (13)3.3、异常包检测 (14)3.4、特殊包传输特性 (14)3.5、端口自适应功能 (15)3.6、自动协商功能 (15)3.7、以太网帧格式测试 (16)3.8、单播帧测试 (17)3.9 组播帧测试 (18)3.10、广播帧测试 (18)3.11、静态MAC地址配置功能 (19)3.12、MAC地址动态学习功能 (20)3.13、MAC地址老化时间测试 (21)3.14、MAC地址表容量测试 (21)3.15、MAC地址学习速度测试 (22)3.16、VLAN功能测试 (23)3.16.1、用户安全隔离测试 (23)3.16.2、VLAN Trunk功能 (23)3.16.3、设备VLAN条目数量 (24)3.16.4、VLAN支持的ID标识 (25)3.16.5、VLAN优先级测试 (25)3.16.6、PVID功能 (26)3.16.7、VMAN功能 (27)3.17、水平分割测试 (27)3.18、GFP封装测试 (29)3.18.1、GFP封装帧格式 (29)3.18.2、GFP告警检测和产生 (29)3.18.3、GFP误码监测和处理 (30)3.19、LCAS功能测试 (30)3.19.1、多径传输及最大时延差测试 (30)3.19.2、多径保护 (31)3.19.3、LCAS标准性测试 (31)3.19.4、LCAS保护时间 (32)3.19.5、时隙告警保护功能 (33)3.20、流量控制（仪表到设备） (34)3.21、流量控制（设备到仪表） (34)3.22、流量控制（拥塞形成流控） (35)3.23、端口聚合 (35)3.24、端口镜像功能 (36)3.25、生成树测试 (37)3.26、快速生成树测试 (38)3.27、基于端口优先级测试 (39)3.28、二层流功能 (39)3.29、端口接收包类型配置 (40)3.30、PING功能测试 (41)3.31、端口环回检测测试 (41)3.32、LPT功能 (42)四、指标性能测试 (44)4.1、吞吐量 (44)4.2、时延 (44)4.3、过载丢包率 (45)4.4、背靠背 (45)4.5、GE光口指标 (45)4.5.1、平均发送光功率 (46)4.5.2、接收灵敏度 (46)4.5.3、中心波长测试 (47)4.5.4、光谱宽测试 (47)4.5.5、消光比测试 (48)4.5.6、上升时间测试 (49)4.5.7、下降时间测试 (49)4.5.8、数据相关抖动测试 (50)4.5.9、发送眼图 (51)五、稳定性测试 (51)六、对通组网测试 (52)6.1、常规组网测试 (52)6.2、数据文件传送 (54)6.3、多媒体应用 (54)七、环境测试 (55)7.1、温循试验 (55)7.2、高低温性能测试 (55)7.3、电源拉偏试验 (56)7.4、单盘功耗 (56)7.5、单盘重量 (56)八、一致性测试 (56)一、系统适应性测试系统适应性测试主要针对单盘与能够使用的系统和各单盘是否进行良好的配合，单盘是否能适应各种不同的组网方式和环境变化。
第 1 页共 6 页给出对于Ring 在冗余环应用中能达到性能的测试方法，作为Ring 性能验证和市场推广的依据。
测试方法对于Ring 的冗余功能，可以采用不同的测试方法来判定其性能，下面介绍两种比较精确的方法：1.1. 使用PC+软件的方法本测试方法适用于常规定性测试，测试方法简单，测试结果较准确，测试工具需求较少。
1.1.1. 测试工具：PC 计算机：2台Sniffer 软件： 2套网线：若干1.1.2. 测试组网可以将大于3台的待测设备连接成不同大小的环网，下面以5台设备为例进行说明：将5台设备的光口依次连接，形成环网。
并将第一台测试计算机PC-A 连接到1#设备的任意电口（测试中为电口2），另一台测试计算机PC-B 连接到5#设备任意电口（测试中为电口2）。
将1#设备设置为局端，将其余设备设置为远端。
第 2 页共 6 页PC-B测试原理在PC-A 上用Sniffer 软件以1ms 间隔发送60bytes 到PC-B 的单播报文（由于Sinffer 软件和PC 的延迟，实际大约为2ms 左右发送1个报文，详细计算方法见附件一），以5000个报文为一组，在PC-B 上使用Sniffer 软件接收此单播报文数量。
动作：在报文发送的过程中将环网连接断开，测试环由连接到断开的倒换时间。
以此方法测试断开不同端口的时间，并取平均值，从而获得冗余环从闭合到断开的倒换时间；在冗余环断开的时候发送数据报文，并在发送过程中将环闭合，测试冗余环从断开到闭合的倒换时间。
性能计算方法：（应收报文数量 - 实收报文数量）*2ms=环倒换时间即：倒换时间 = （应收报文数量 - 实收报文数量）*2ms= （ 5000 –实收报文数量） * 2 ms1.1.3. Sniffer 的配置方法在PC-A 上运行Sniffer 发送报文，在PC-B 上运行Sniffer 接收报文。
PC-A 的IP 地址为“192.168.1.45”，PC-B 的IP 地址为“192.168.1.119”，MAC 地址为“00-15-f2-da-2a-67”。
聊聊车载以太网测试：（3）以太网如何测以太网是远比CAN总线历史更为悠久的通信技术，其行业体系更为完善。
所以在该领域专业的解决方案早已存在，只是对于车载以太网测试而言，其复杂度导致无人可在工具链层面一统江湖。
那么我们该如何选择方案，需要注意哪些问题？以太网如何测？如何选择方案？在保证测试结果专业正确性的前提下，测试方案应尽可能地做到自动化，具有易用性和可扩展性。
下图所示信息的整体工具链组成以及交付给不同OEM，覆盖以太网部件及系统级测试的典型系统实物图，即是基于上述原则而全面考虑的。
按照与测试规范体系的对应关系，从行业通用测试实现、OEM定制需求测试实现两个方面简要说明测试实现方案。
行业通用测试实现TC8-L1-PMA使用罗德施瓦茨的示波器、网络分析仪、夹具，时钟同步模块、专用以太网测试包，覆盖PMA 的测试。
以太网的物理层测试和传统CAN 测试差别很大，测试分析方法已从传统时域扩展到频域，难啃难懂，尤其对于我等学机械电子/自动化出身的放牛娃而言。
专业装备是基础，除此外，还需要留意哪些：● 被测节点PHY 必须可设置Test Mode ，这是测试前提条件之一●除了示波器自带的Test Fixture ，其它转接口也是必须的，例如对于模式转换相关的测试 ● 尽可能减少线束、连接器的中转环节●1000Base-T1将呼啸而至，专用设备的硬件特性上需考虑预留下图为对100Base-T1以太网节点功率谱密度、回损及定时抖动和时钟频率测试的实际场景及测试报告样本示意图。
TC8-L1-IOPTC8-L1-IOP需要Golden Device“理想设备（黄金的）”。
此设备的“特质”是绝对要比被测对象更为可靠，性能更高的以太网节点，不让DUT做小白鼠。
举几个例子：●设备需要通过继电器实现故障仿真，对继电器的接触阻抗有非常严格的要求●通信回路的Layout所用的连接器同样是高标准需要统计计算Link-up时间，对IOP设备的MCU处理能力要求更高，实时性更强北汇信息使用Technica的IOP设备，自带软件可实现手动测试，也可由北汇信息定制，通过CANoe CAPL编程控制实现自动化测试。

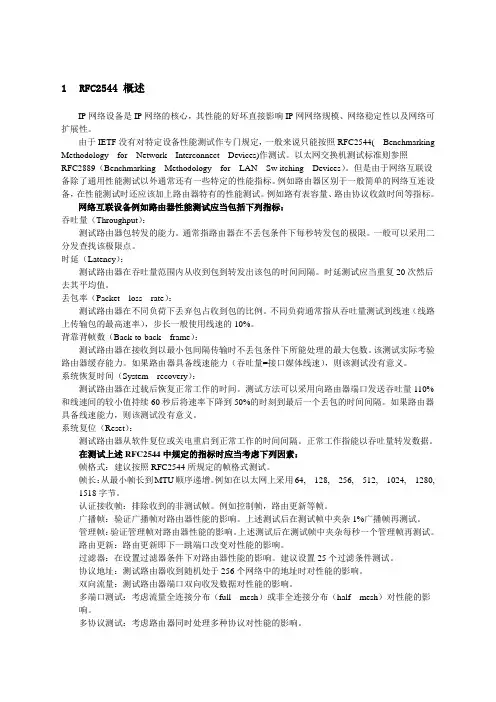

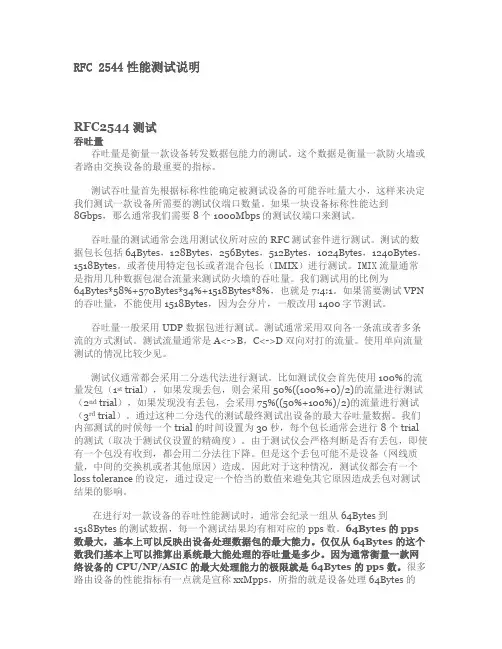

1RFC2544 概述IP网络设备是IP网络的核心，其性能的好坏直接影响IP网网络规模、网络稳定性以及网络可扩展性。
由于IETF没有对特定设备性能测试作专门规定，一般来说只能按照RFC2544(Benchmarking Methodology for Network Interconnect Devices)作测试。
以太网交换机测试标准则参照RFC2889（Benchmarking Methodology for LAN Sw itching Devices）。
但是由于网络互联设备除了通用性能测试以外通常还有一些特定的性能指标。
例如路由器区别于一般简单的网络互连设备，在性能测试时还应该加上路由器特有的性能测试。
例如路有表容量、路由协议收敛时间等指标。
网络互联设备例如路由器性能测试应当包括下列指标：吞吐量（Throughput）：测试路由器包转发的能力。
通常指路由器在不丢包条件下每秒转发包的极限。
一般可以采用二分发查找该极限点。
时延（Latency）：测试路由器在吞吐量范围内从收到包到转发出该包的时间间隔。
时延测试应当重复20次然后去其平均值。
丢包率（Packet loss rate）：测试路由器在不同负荷下丢弃包占收到包的比例。
不同负荷通常指从吞吐量测试到线速（线路上传输包的最高速率），步长一般使用线速的10%。
背靠背帧数（Back-to-back frame）：测试路由器在接收到以最小包间隔传输时不丢包条件下所能处理的最大包数。
该测试实际考验路由器缓存能力。
如果路由器具备线速能力（吞吐量=接口媒体线速），则该测试没有意义。
系统恢复时间（System recovery）：测试路由器在过载后恢复正常工作的时间。
测试方法可以采用向路由器端口发送吞吐量110%和线速间的较小值持续60秒后将速率下降到50%的时刻到最后一个丢包的时间间隔。
如果路由器具备线速能力，则该测试没有意义。
系统复位（Reset）：测试路由器从软件复位或关电重启到正常工作的时间间隔。
