一次系统：由发电机、送电线路、变压器、断路器等，发电、输电、变电、配电等设备组成的系统。
它们是电力系统的主体，其功能是将发电机所发出的电能，经过输变电设备，逐级降压送到配电系统，而后再由配电线路把电能分配到用户。
次设备:直接用于生产和使用电能，比控制回路（二次设备）电压高的电气设备,有发电机（电动机）、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等二次系统：是由继电保护、安全自动控制、系统通讯、调度自动化、DCS自动控制系统等组成的系统。
二次系统是电力系统不可缺少的重要组成部分，它是实现人与一次系统的联系监视、控制，使一次系统能安全经济地运行。
二次设备：对一次设备进行监察，测量，控制，保护，调节的补助设备，有 1 测量表计2 绝缘监察装置3 控制和信号装置4 继电保护及自动装置，如继电器、自动装置等，用于监视一次系统的运行状况，迅速反应异常和事故，然后作用于断路器，进行保护控制。
5 直流电源设备，如蓄电池组、直流发电机、硅整流装置等，供给控制保护用的直流电源及用直流负荷和事故照明用电等。
6 高频阻波器7备自投装置等等同步发电机组并列的基本要求1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般应超过待并发电机额定电流的1~2倍2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动发电机的并列操作方式通常分准同期并列和自同期并列两种方法。
一般采用准同期并列。
发电机在并列合闸前已励磁，当发电机频率、电压相角、电压大小分别和并列点处系统侧的频率、电压相角、电压大小接近相等时，将发电机断路器合闸，完成并列操作，这种方式称为准同期（正常并列）。
自同期（紧急并列）的方法是：将未励磁、接近同步转速的发电机投入系统，并同时给发电机加上励磁，在原动机力矩、同步力矩等作用下把发电机拖入同步，完成并列操作。
合闸电压幅值差对并列的影响冲击电流的影响：冲击电流为无功分量，不会加重原动机的负担，但会在电枢绕组中产生很大的冲击力，使电枢绕组端部受冲击力的作用而变形。
![电力系统自动装置原理知识点[文]](https://img.taocdn.com/s1/m/5e1d5ae23086bceb19e8b8f67c1cfad6185fe95c.png)
电力系统自动装置原理知识点[文]1. 电力系统自动装置的定义电力系统自动装置是指一种通过自动化技术对电力系统进行监测、控制和保护的装置。
它能够对电力系统的电源、传输电网、电力负荷等进行监测，及时发现和处理电力系统中出现的故障或异常情况，确保电力系统的稳定运行。
(1) 监测：对电力系统中的电源、输电线路、变电站和电力负荷等进行实时监测和数据采集，获取电力系统的电量、电压、电流、频率等参数。
(2) 控制：通过电力系统自动装置对电力系统进行控制，如对输电线路的电压、电流、电力因数进行调节、将备用电源接入电网、调节并控制电力负荷。
(3) 保护：对电力系统中的设备和电力负荷进行保护，如对输电线路、变电站和电力设备进行过载保护、短路保护、地闸保护等。
(1) 发电厂自动装置：发电厂自动装置主要负责发电机的控制、保护和监测等任务，包括电机启动、电压调节、频率调节、过载保护、欠电压保护等。
(3) 输电线路自动装置：输电线路自动装置主要负责对电力系统输电线路的监测、保护和控制，如输电线路的电流、电压、功率、电力因数调节和无功补偿等。
(1) 自动化程度高：采用电力系统自动装置能够实现电力系统的自动化控制和保护，提高电力系统的运行效率和稳定性。
(2) 操作简便：电力系统自动装置具有易于操作和维护的特点，方便电力工程师的日常工作和维护。
(3) 节省能源：电力系统自动装置能够对电力系统的参数进行自动化调节，合理分配电力资源和负荷，节约电力资源和能源。
6. 总结电力系统自动装置是一种重要的电力系统控制、保护和监测装置，能够通过自动化技术实现电力系统的自动化控制和保护，提高电力系统的稳定性和运行效率。
电力系统自动装置具有自动化程度高、操作简便、节省能源、提高电力系统可靠性和稳定性等优点，是电力系统不可或缺的核心设备之一。

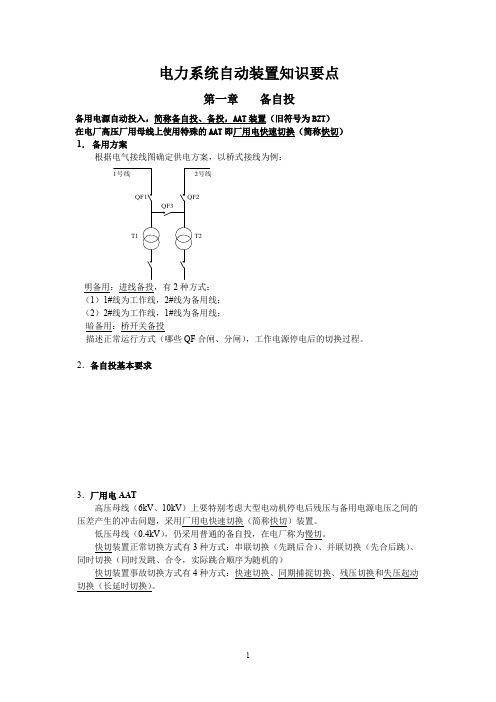

电力系统自动装置知识要点第一章备自投备用电源自动投入，简称备自投、备投，AAT装置（旧符号为BZT）在电厂高压厂用母线上使用特殊的AAT即厂用电快速切换（简称快切）1．备用方案根据电气接线图确定供电方案，以桥式接线为例：T1QF3QF21号线2号线QF1T2明备用：进线备投，有2种方式：（1）1#线为工作线，2#线为备用线；（2）2#线为工作线，1#线为备用线；暗备用：桥开关备投描述正常运行方式（哪些QF合闸、分闸），工作电源停电后的切换过程。
2．备自投基本要求3．厂用电AAT高压母线（6kV、10kV）上要特别考虑大型电动机停电后残压与备用电源电压之间的压差产生的冲击问题，采用厂用电快速切换（简称快切）装置。
低压母线（0.4kV），仍采用普通的备自投，在电厂称为慢切。
快切装置正常切换方式有3种方式：串联切换（先跳后合）、并联切换（先合后跳）、同时切换（同时发跳、合令，实际跳合顺序为随机的）快切装置事故切换方式有4种方式：快速切换、同期捕捉切换、残压切换和失压起动切换（长延时切换）。
第二章重合闸1、重合闸（ARC），现场称ZCH应用：架空线路。
2、单电源ARC基本原则3、重合闸与继电保护的配合重合闸加速保护方式比较：≤35kV线路既可以采用前加速、也可以采用后加速；≥110kV只能采用后加速。
4、双电源ARC检无压检同步ARC原理：顺序投入检无压侧先投入，检无压侧重合成功后如果满足同步条件则在δ＝0o附近重合。
检无压侧、检同步侧断路器负担不一致，应定期切换。
为防止检无压侧断路器偷跳导致无法重合，检无压侧也装设检同步回路。
5、综合重合闸应用于220kV及以上等级线路（断路器为分相操作）6、重合闸方式：三相重合闸，单相重合闸，综合重合闸，停用三相重合闸（三重）单相重合闸（单重）综合重合闸（综重）停用（直跳）潜供电流概念以及对单相重合闸时间的影响第三章发电机自动并列1、发电机的同步（同期）方式火电厂（汽轮发电机）：准同期方式；水电厂（水轮发电机）：自同期方式。

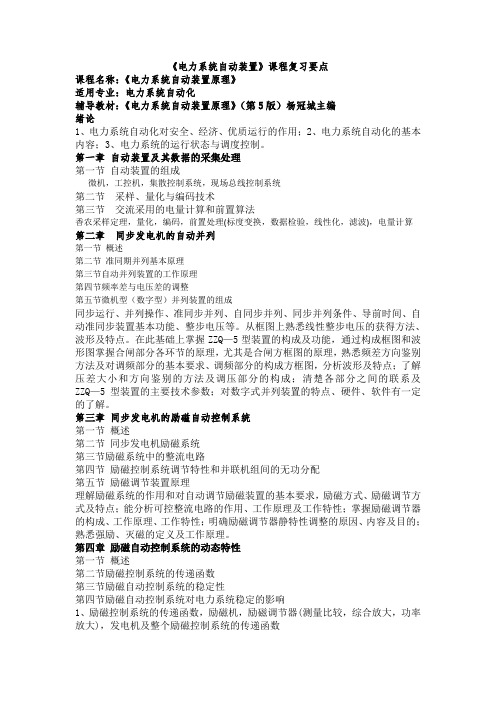

《电力系统自动装置》课程复习要点课程名称：《电力系统自动装置原理》适用专业：电力系统自动化辅导教材：《电力系统自动装置原理》（第5版）杨冠城主编绪论1、电力系统自动化对安全、经济、优质运行的作用；2、电力系统自动化的基本内容；3、电力系统的运行状态与调度控制。
第一章自动装置及其数据的采集处理第一节自动装置的组成微机，工控机，集散控制系统，现场总线控制系统第二节采样、量化与编码技术第三节交流采用的电量计算和前置算法香农采样定理，量化，编码，前置处理(标度变换，数据检验，线性化，滤波)，电量计算第二章同步发电机的自动并列第一节概述第二节准同期并列基本原理第三节自动并列装置的工作原理第四节频率差与电压差的调整第五节微机型（数字型）并列装置的组成同步运行、并列操作、准同步并列、自同步并列、同步并列条件、导前时间、自动准同步装置基本功能、整步电压等。
从框图上熟悉线性整步电压的获得方法、波形及特点。
在此基础上掌握ZZQ—5型装置的构成及功能，通过构成框图和波形图掌握合闸部分各环节的原理，尤其是合闸方框图的原理，熟悉频差方向鉴别方法及对调频部分的基本要求、调频部分的构成方框图，分析波形及特点；了解压差大小和方向鉴别的方法及调压部分的构成；清楚各部分之间的联系及ZZQ—5型装置的主要技术参数；对数字式并列装置的特点、硬件、软件有一定的了解。
第三章同步发电机的励磁自动控制系统第一节概述第二节同步发电机励磁系统第三节励磁系统中的整流电路第四节励磁控制系统调节特性和并联机组间的无功分配第五节励磁调节装置原理理解励磁系统的作用和对自动调节励磁装置的基本要求，励磁方式、励磁调节方式及特点；能分析可控整流电路的作用、工作原理及工作特性；掌握励磁调节器的构成、工作原理、工作特性；明确励磁调节器静特性调整的原因、内容及目的；熟悉强励、灭磁的定义及工作原理。
第四章励磁自动控制系统的动态特性第一节概述第二节励磁控制系统的传递函数第三节励磁自动控制系统的稳定性第四节励磁自动控制系统对电力系统稳定的影响1、励磁控制系统的传递函数，励磁机，励磁调节器(测量比较，综合放大，功率放大)，发电机及整个励磁控制系统的传递函数2、励磁控制系统的稳定分析(根轨迹方法)，改善方法(励磁系统稳定器)3、发电机的详细动态特性，励磁系统稳定器对电力系统稳定性的影响，及电力系统稳定器(PSS)第五章电力系统频率和有功功率的自动调节第一节电力系统的频率特性第二节调速器原理第三节电力系统的频率调节及其特性第四节电力系统自动调频第五节电力系统的经济调度与自动调频了解电力系统调频的实质和重要性；了解负荷的静态频率特性及负荷调节效应；了解调速器的工作原理及其静态调节特性、配有调速器的发电机组的功率频率特性，以及发电机组的频率调节特性与机组间有功功率分配的关系.应当掌握电力系统的调频方式和调频准则,建立起经济调度与自动调频的基本概念.第六章电力系统自动低频减载及其他安全自动控制装置第一节概述1、频率下降多电力系统的影响第二节自动低频减载1、自动低频减载的工作原理：最大功率缺额，动作顺序（分级），级差的选择（选择性与否），每级切除的负荷的限制，防误措施第三节其他安全自动控制装置1、自动解列，水轮机低频自启动，自动切机，电气制动教学方式与考核教学方式：面授辅导考核方式：考勤、开卷考试电力系统自动化装置复习资料一：选择1、同步发电机机端电压与电网电压的差值的波形是（）。
《电力系统自动装置原理》知识点杨冠城主编绪论1.电力系统自动装置对发电厂、变电所电气设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。
电力系统自动装置有两种类型：自动调节装置和自动操作装置。
2.电气设备的操作分正常操作和反事故操作两种类型。
(1)按运行计划将发电机并网运行的操作为正常操作。
(2)电网突然发生事故，为防止事故扩大的紧急操作为反事故操作。
防止电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动控制装置。
3．电力安全装置发电厂、变电所等电力系统运行操作的安全装置，是为了保障电力系统运行人员的人身安全的监护装置。
自动装置及其数据的采集处理电力系统运行的主要参数是连续的模拟量，而计算机内部参与运算的信号是离散的二进制数字信号，所以，自动装置的首要任务是数据采集和模拟信号的数字化。
1、硬件组成形式从硬件方面看，目前电力系统自动装置的结构形式主要有四种:即微型计算机系统、工业控制机系统、集散控制系统(Distributed control system——DCS)和现场总线系统(Field bus Control System——FCS)。
2、采样对连续的模拟信号x(t)，按一定的时间间隔T S，抽取相应的瞬时值，这个过程称为采样。
采样过程就是一个在时间和幅值上连续的模拟信号x(t)，通过一个周期性开闭(周期为T S，开关闭合时间为τ)采样开关S后，在开关输出端输出一串在时间上离散的脉冲信号x S(nT S)。
3、采样定理采样周期T S决定了采样信号的质量和数量： T S太小，会使x S(nT S)的数据剧增，占用大量的内存单元；T S太大，会使模拟信号的某些信息丢失，当将采样后的信号恢复成原来的信号时，就会出现信号失真现象，而失去应有的精度。
因此，选择采样周期必须有一个依据，以保证x S(nT S)能不失真地恢复原信号x(t)。
这个依据就是采样定理。
《电力系统自动装置原理》知识点杨冠城主编绪论1、电力系统自动装置对发电厂、变电所电气设备运行得控制与操作得自动装置,就是直接为电力系统安全、经济与保证电能质量服务得基础自动化设备。
电力系统自动装置有两种类型:自动调节装置与自动操作装置。
2、电气设备得操作分正常操作与反事故操作两种类型。
(1)按运行计划将发电机并网运行得操作为正常操作。
(2)电网突然发生事故,为防止事故扩大得紧急操作为反事故操作。
防止电力系统得系统性事故采取相应对策得自动操作装置称为电力系统安全自动控制装置。
3.电力安全装置发电厂、变电所等电力系统运行操作得安全装置,就是为了保障电力系统运行人员得人身安全得监护装置。
自动装置及其数据得采集处理电力系统运行得主要参数就是连续得模拟量,而计算机内部参与运算得信号就是离散得二进制数字信号,所以,自动装置得首要任务就是数据采集与模拟信号得数字化。
1、硬件组成形式从硬件方面瞧,目前电力系统自动装置得结构形式主要有四种:即微型计算机系统、工业控制机系统、集散控制系统(Distributed control system——DCS)与现场总线系统(Field bus Control System——FCS)。
2、采样对连续得模拟信号x(t),按一定得时间间隔T S,抽取相应得瞬时值,这个过程称为采样。
采样过程就就是一个在时间与幅值上连续得模拟信号x(t),通过一个周期性开闭(周期为T S,开关闭合时间为τ)采样开关S后,在开关输出端输出一串在时间上离散得脉冲信号x S(nT S)。
3、采样定理采样周期T S决定了采样信号得质量与数量: T S太小,会使x S(nT S)得数据剧增,占用大量得内存单元;T S太大,会使模拟信号得某些信息丢失,当将采样后得信号恢复成原来得信号时,就会出现信号失真现象,而失去应有得精度。
因此,选择采样周期必须有一个依据,以保证x S(nT S)能不失真地恢复原信号x(t)。

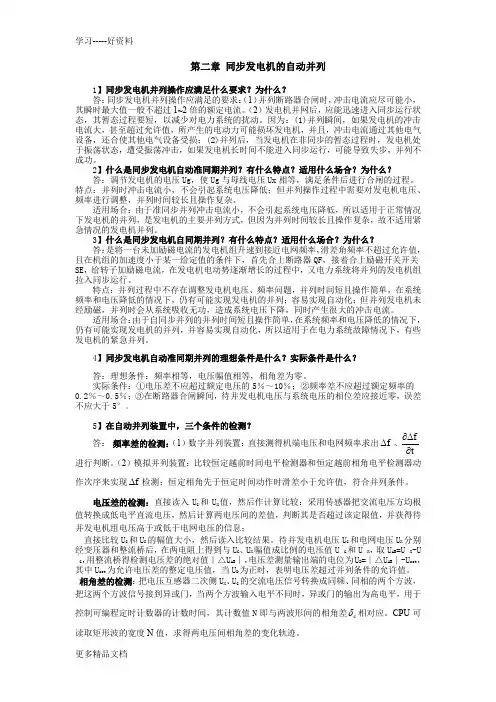

第二章同步发电机的自动并列1】同步发电机并列操作应满足什么要求？为什么？答：同步发电机并列操作应满足的要求：（1）并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过1~2倍的额定电流。
（2）发电机并网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。
因为：(1)并列瞬间，如果发电机的冲击电流大，甚至超过允许值，所产生的电动力可能损坏发电机，并且，冲击电流通过其他电气设备，还合使其他电气设备受损；(2)并列后，当发电机在非同步的暂态过程时，发电机处于振荡状态，遭受振荡冲击，如果发电机长时间不能进入同步运行，可能导致失步，并列不成功。
2】什么是同步发电机自动准同期并列？有什么特点？适用什么场合？为什么？答：调节发电机的电压Ug，使Ug与母线电压Ux相等，满足条件后进行合闸的过程。
特点：并列时冲击电流小，不会引起系统电压降低；但并列操作过程中需要对发电机电压、频率进行调整，并列时间较长且操作复杂。
适用场合：由于准同步并列冲击电流小，不会引起系统电压降低，所以适用于正常情况下发电机的并列，是发电机的主要并列方式，但因为并列时间较长且操作复杂，故不适用紧急情况的发电机并列。
3】什么是同步发电机自同期并列？有什么特点？适用什么场合？为什么？答：是将一台未加励磁电流的发电机组升速到接近电网频率，滑差角频率不超过允许值，且在机组的加速度小于某一给定值的条件下，首先合上断路器QF，接着合上励磁开关开关SE，给转子加励磁电流，在发电机电动势逐渐增长的过程中，又电力系统将并列的发电机组拉入同步运行。
特点：并列过程中不存在调整发电机电压、频率问题，并列时间短且操作简单，在系统频率和电压降低的情况下，仍有可能实现发电机的并列；容易实现自动化；但并列发电机未经励磁，并列时会从系统吸收无功，造成系统电压下降，同时产生很大的冲击电流。
适用场合：由于自同步并列的并列时间短且操作简单，在系统频率和电压降低的情况下，仍有可能实现发电机的并列，并容易实现自动化，所以适用于在电力系统故障情况下，有些发电机的紧急并列。

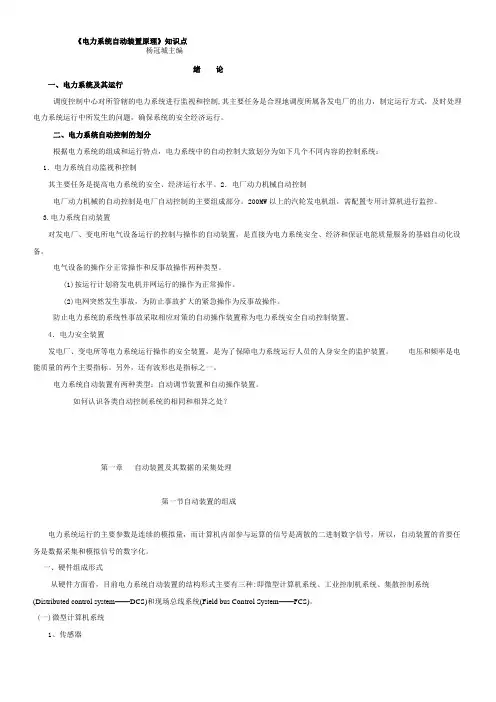

《电力系统自动装置原理》知识点杨冠城主编绪论一、电力系统及其运行调度控制中心对所管辖的电力系统进行监视和控制,其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保系统的安全经济运行。
二、电力系统自动控制的划分根据电力系统的组成和运行特点，电力系统中的自动控制大致划分为如下几个不同内容的控制系统：1．电力系统自动监视和控制其主要任务是提高电力系统的安全、经济运行水平。
2．电厂动力机械自动控制电厂动力机械的自动控制是电厂自动控制的主要组成部分。
200MW以上的汽轮发电机组，需配置专用计算机进行监控。
3.电力系统自动装置对发电厂、变电所电气设备运行的控制与操作的自动装置，是直接为电力系统安全、经济和保证电能质量服务的基础自动化设备。
电气设备的操作分正常操作和反事故操作两种类型。
(1)按运行计划将发电机并网运行的操作为正常操作。
(2)电网突然发生事故，为防止事故扩大的紧急操作为反事故操作。
防止电力系统的系统性事故采取相应对策的自动操作装置称为电力系统安全自动控制装置。
4．电力安全装置发电厂、变电所等电力系统运行操作的安全装置，是为了保障电力系统运行人员的人身安全的监护装置。
电压和频率是电能质量的两个主要指标。
另外，还有波形也是指标之一。
电力系统自动装置有两种类型：自动调节装置和自动操作装置。
如何认识各类自动控制系统的相同和相异之处？第一章自动装置及其数据的采集处理第一节自动装置的组成电力系统运行的主要参数是连续的模拟量，而计算机内部参与运算的信号是离散的二进制数字信号，所以，自动装置的首要任务是数据采集和模拟信号的数字化。
一、硬件组成形式从硬件方面看，目前电力系统自动装置的结构形式主要有三种:即微型计算机系统、工业控制机系统、集散控制系统(Distributed control system——DCS)和现场总线系统(Field bus Control System——FCS)。
总结人：张英杰电力系统自动装置原理重点·绪论1. 电能在生产、传输和分配过程中遵循着功率平衡的原则。
2. 调度控制中心对所管辖的电力系统进行监视和控制、其主要任务是合理地调度所属各发电厂的出力，制定运行方式，及时处理电力系统运行中所发生的问题，确保系统安全经济运行。
3. 电力系统自动控制的划分：①电力系统自动监视和控制；②发电厂动力机械自动控制；③电力系统自动装置；④灵活交流输电系统；⑤电力安全装置。
4.·第二章 同步发电机的自动并列1. 并列操作：将同步发电机并入电力系统参加并列运行的操作。
2. 任一母线电压瞬时值：sin()m u U t ωϕ=+ （电压幅值、频率、相角）3. 同步发电机组并列时遵循的原则：（问答）① 并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不应超过待并发电机额定电流的1~2倍。
② 发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减小对电力系统的扰动。
4. 同步发电机并列方法：①准同期并列；②自同期并列。
（一般采用准同期并列） 准同期并列：设待并发电机组G 已经加上励磁电流，其端电压为G U •，调节待并发电机组G U •的状态参数使之符合并列条件。
5. 并列的理想条件：6. 不满足准同期并列的后果？① 电压幅值差：冲击电流主要为无功电流分量；② 合闸相角差：当相角差较小时，这种冲击电流主要为有功电流分量；③ 频率不相等：待并发电机需经历一个很长的暂态过程才能进入同步运行状态，严重时甚至失步。
7. 自同期并列：自同期并列操作是将一台未加励磁电流的发电机组升速到接近于电网频率，滑差角频率x ω不超过允许值，且在机组的加速度小于某一给定值的条件下，首先合上并列断路器QF ，接着立即合上励磁开关SE ，给转子加上励磁电流，在发电机电动势逐渐增长的过程中，由电力系统将并列的发电机组拉入同步运行。
（不能用于两个系统间并列操作）8. 准同期并列装置的两种原理：恒定越前相角、恒定越前时间。

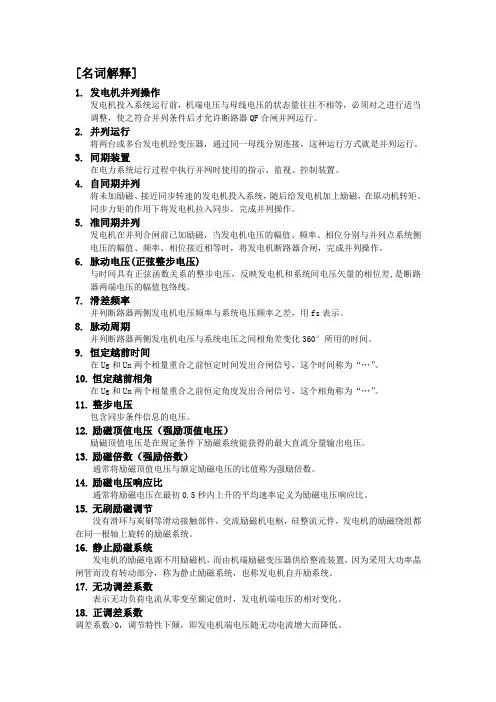

[名词解释]1.发电机并列操作发电机投入系统运行前，机端电压与母线电压的状态量往往不相等，必须对之进行适当调整，使之符合并列条件后才允许断路器QF合闸并网运行。
2.并列运行将两台或多台发电机经变压器，通过同一母线分别连接，这种运行方式就是并列运行。
3.同期装置在电力系统运行过程中执行并网时使用的指示、监视、控制装置。
4.自同期并列将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动机转矩、同步力矩的作用下将发电机拉入同步，完成并列操作。
5.准同期并列发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。
6.脉动电压(正弦整步电压)与时间具有正弦函数关系的整步电压，反映发电机和系统间电压矢量的相位差,是断路器两端电压的幅值包络线。
7.滑差频率并列断路器两侧发电机电压频率与系统电压频率之差，用fs表示。
8.脉动周期并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。
9.恒定越前时间在Ug和Ux两个相量重合之前恒定时间发出合闸信号，这个时间称为“…”。
10.恒定越前相角在Ug和Ux两个相量重合之前恒定角度发出合闸信号，这个相角称为“…”。
11.整步电压包含同步条件信息的电压。
12.励磁顶值电压（强励顶值电压）励磁顶值电压是在规定条件下励磁系统能获得的最大直流分量输出电压。
13.励磁倍数（强励倍数）通常将励磁顶值电压与额定励磁电压的比值称为强励倍数。
14.励磁电压响应比通常将励磁电压在最初0.5秒内上升的平均速率定义为励磁电压响应比。
15.无刷励磁调节没有滑环与炭刷等滑动接触部件，交流励磁机电枢，硅整流元件，发电机的励磁绕组都在同一根轴上旋转的励磁系统。
16.静止励磁系统发电机的励磁电源不用励磁机，而由机端励磁变压器供给整流装置，因为采用大功率晶闸管而没有转动部分，称为静止励磁系统，也称发电机自并励系统。
[名词解释]1.发电机并列操作发电机投入系统运行前，机端电压与母线电压的状态量往往不相等，必须对之进行适当调整，使之符合并列条件后才允许断路器QF合闸并网运行。
2.并列运行将两台或多台发电机经变压器，通过同一母线分别连接，这种运行方式就是并列运行。
3.同期装置在电力系统运行过程中执行并网时使用的指示、监视、控制装置。
4.自同期并列将未加励磁、接近同步转速的发电机投入系统，随后给发电机加上励磁，在原动机转矩、同步力矩的作用下将发电机拉入同步，完成并列操作。
5.准同期并列发电机在并列合闸前已加励磁，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。
6.脉动电压(正弦整步电压)与时间具有正弦函数关系的整步电压，反映发电机和系统间电压矢量的相位差,是断路器两端电压的幅值包络线。
7.滑差频率并列断路器两侧发电机电压频率与系统电压频率之差，用fs表示。
8.脉动周期并列断路器两侧发电机电压与系统电压之间相角差变化360°所用的时间。
9.恒定越前时间在Ug和Ux两个相量重合之前恒定时间发出合闸信号，这个时间称为“…”。
10.恒定越前相角在Ug和Ux两个相量重合之前恒定角度发出合闸信号，这个相角称为“…”。
11.整步电压包含同步条件信息的电压。
12.励磁顶值电压（强励顶值电压）励磁顶值电压是在规定条件下励磁系统能获得的最大直流分量输出电压。
13.励磁倍数（强励倍数）通常将励磁顶值电压与额定励磁电压的比值称为强励倍数。
14.励磁电压响应比通常将励磁电压在最初0.5秒内上升的平均速率定义为励磁电压响应比。
15.无刷励磁调节没有滑环与炭刷等滑动接触部件，交流励磁机电枢，硅整流元件，发电机的励磁绕组都在同一根轴上旋转的励磁系统。
16.静止励磁系统发电机的励磁电源不用励磁机，而由机端励磁变压器供给整流装置，因为采用大功率晶闸管而没有转动部分，称为静止励磁系统，也称发电机自并励系统。
17.无功调差系数表示无功负荷电流从零变至额定值时，发电机端电压的相对变化。
18.正调差系数调差系数>0，调节特性下倾，即发电机端电压随无功电流增大而降低。
19. 负调差发电机端电压随无功电流增大而上升。
20. 无差特性发电机外特性呈水平．当无功电流增大时，发电机的端电压不随之变化的外特性。
发电机端电压恒定，调差系数=0。
21. 励磁系统稳定器在励磁控制系统中通常用电压速率反馈环节来提高系统的稳定性，即将励磁系统输出的励磁电压微分后，再反馈到综合放大器的输入端。
这种并联校正的微分负反馈网络即为励磁系统稳定器。
22. 负荷的功率-频率特性当系统频率变化时，整个系统的有功负荷也要随着改变，即)(f F P L ，这种有功负荷随频率而改变的特性叫做负荷的功率一频率特性。
23. 负荷的频率调节效应系统频率发生变化时，总负荷吸收的有功功率也随之变化的现象。
即当频率下降时，总负荷吸收的有功功率随之下降；当频率上升时，总负荷吸收的有功功率随之上升。
24. 同步时间法（积差调节）按照频率偏差的积分值（反映了在一定时间段内同步时间对标准时间的偏差）来进行调节。
25. 频率联络线功率偏差控制（TBC ）在联合电力系统的调频方式中既按频差又按联络线路交换功率调节，最终维持的是各地区电力系统负荷波动就地平衡，这实际上是系统调频观点，这种调频方式是大型电力系统或联合电力系统中常用的一种方法。
联络线上的频差和功率差=0。
26. 自动低频减载当电力系统发生有功功率缺额引起系统频率大幅度下降时，按频率下降的不同程度自动断开相应的非重要负荷，阻止频率下降，并且频率迅速恢复到某期望值，这种安全自动装置称为自动低频减载装置。
[简答]27. 准同期并列的理想条件和实际条件答：理想条件：频率相等，电压幅值相等，相角差为零。
实际条件：①电压差不应超过额定电压的5％～10％； ②频率差不应超过额定频率的0.2％～0.5％；③在断路器合闸瞬间，待并发电机电压与系统电压的相位差应接近零，误差不应大于5°。
28. 准同期并列与自同期并列的异同（同） 均是有效的并列运行方式。
（异） 准同期：并列时间长，冲击电流小，适合大型发电机组并网。
自同期：并列时间短，冲击电流大，适合小水电的并网。
29. 准同期并列实际条件分析。
（脉动电压、冲击电流相量图、性质）答：分三种情况分析不满足理想准同步条件时冲击电流的性质和产生的后果：(1) 当只存在电压差、不存在频率差和相位差时，相量图如课本中图所示，可见，发电机电压高于系统电压或低于系统电压，冲击电流落后或超前发电机电压相位90°，即冲击电流是无功性质的。
后果是引起发电机定子绕组发热，在定子端部产生电动力，严重时损坏发电机 （2）当只存在相位差、不存在电压差和频率羔时，相量图可见，发电机电压超前系统电压或滞后系统电压，冲击电流与发电机电压接近同相或反相(合闸时相位差很小)，即冲击电流是有功性质的。
后果是在发电机的机铀产少冲击力矩，严重时损坏发电机。
（3）当只存在频率差、不存在电压差时，相量图可见．频率差造成发电机电压与系统电压之间相位差从0到360°周期变化。
冲击电流也将从0 到最大再到0周期变化，即冲击电流是振荡性质的。
后果是影响发电机进入同步的暂态过程，振荡严重时，可能造成发电机失步，并列不成功。
30. 脉动电压的滑差频率、滑差角频率、脉动周期的关系31. 恒定越前时间计算方法并列断路器的合闸时间；自动装置合闸信号输出回路的动作时间。
32. 数字式自动并列装置导前合闸相角计算公式及各符号含义YJ δ——最佳导前合闸角；si ω——计算点滑差角速度；DC t ——中央处理单元发出合闸信号到断路器主触头闭合时需经历时间。
221DC si DC si YJ t tt ∆∆⨯+=ωωδ33.数字式准同期并列中实现频率测量的原理34.励磁控制系统的任务：1.电压控制；2.控制无功功率的分配；3.提高同步发电机并联运行的稳定性；4.改善电力系统的运行条件；5.水轮发电机组要求实行强行减磁。
35.为什么自动励磁调节系统能够提高同步发电机并列系统的静态、暂态稳定性提高静态稳定性的原因：静稳极限功率，若安装自动励磁调节系统，则的大小可以调节，因此就可使发电机功率角在大于90°的人工稳定区域运行，提高了系统的稳定储备。
提高暂态稳定性的原因：故障发生后，如能强行增加励磁，在运用等面积法则计算时可以发现，增磁后减小了加速面积，增大了减速面积，从而改善暂态稳定性。
36.什么叫强行励磁。
衡量强励的性能指标是什么。
强励有何作用。
强励：电力系统发生短路故障母线电压降低时，为提高电力系统的稳定性，迅速将发电机励磁增加到最大值。
衡量强励性能的指标是：强励倍数和励磁电压响应比。
强励的作用：1、提高电力系统暂态稳定性；2、改善异步电动机的自启动条件；3、为发电机异步运行创造条件；4、提高继电保护装置工作的正确性。
37. 如何使发电机停机时避免无功电流的冲击？发电机无功调节特性的转移与负荷的平稳转移，要会画无功特性平移图。
答：假设某一台发电机带有励磁调节器，与无穷大母线并联运行，由图3—41可见，发电机无功电流从1Q I 减小到2Q I ，只需要将调节特性由1平移到2的位置。
如果调节特性继续向下移动到3的位置时，则它的无功电流将减小到零，这样机组就能够退出运行，不会发生无功功率的突变。
38. 当多台发电机并列于同一母线时，其无功调差系数有什么限制？答：1、多台具有无差调节特性的机组不能并联运行；2、具有负调差特性的发电机不能在公共母线上并联运行；3、正调差特性的发电机在公共母线上并联运行要求其具有相同的调差系数。
39. 数字移相的原理（p85）移相原理把控制触发角α换算成对应的延时t ，再换算到计数脉冲个数D 。
40. 电力系统稳定器（p122）励磁系统为何要采用电力系统稳定器（PSS ）? PSS 的作用是什么？答：由于常规的励磁调节器是按电压偏差比例调节，而且励磁控制系统存在惯性，因此在长距离、重负荷的电力系统中，励磁系统会减弱系统的阻尼能力，即降低发电机的阻尼转矩（负阻尼效应），使系统的动态性能变坏，从而引起电力系统低频振荡。
为了保证励磁控制系统维持电压稳定的基本功能，又能消除负阻尼效应，提高电力系统的动态稳定性，励磁系统常采用PSS 来达到这一目的。
PSS 的作用是产生正阻尼转矩，抵消励磁控制系统引起的负阻尼转矩，提高电力系统的动态稳定性。
41. 频率联络线功率偏差控制（TBC ）调整原理、区域控制误差（ACE ）和相应的控制功率表达式1.既按频差又按照联络线路交换功率调节，最终维持的是各地区电力系统负荷波动就地平衡。
2.不仅消除频差（0=∆f ），而且还要消除联络线路中的交换功率偏差（0=∆t P ）。
3.本区域调节作用的信号成为区域控制误差（ACE ）。
tA P ∆----系统A 向系统B 输送的功率； tB P ∆----系统B 向系统A 输送的功率。
控制误差表达式：相应的控制功率表达式：iA K 、iB K ---积分增益，常数A β、B β---频率偏置参数（修正系数）⎭⎬⎫∆+∆=∆+∆=B B tB B A A tA A f P ACE f P ACE ββ()()⎪⎭⎪⎬⎫∆+∆-=∆∆+∆-=∆⎰⎰dt f P K P dt f P K P B B tB iB GB A A tA iA GA ββtBtA P P ∆-=∆42.自动低频减载动作后，频率的可能变化情况分析。
1.由于∆f*∞的值与功率缺额∆P h*成比例，当∆Ph*不同时，系统频率特性如图中曲线a,b所示。
该两曲线表明，在事故初期，频率的下降速率与功率缺额的标么值成比例，即∆Ph*值越大，频率下降的速率也越大。
它们的频率稳定值分别为∆fa∞和∆fb∞。
2.设系统功率缺额为∆Ph，当频率下降至f1时切除负荷功率∆PL，如果∆PL等于∆Ph，则发电机发出的功率刚好与切除后的系统负荷相平衡。
系统频率按指数曲线恢复到额定频率fN运行（曲线c) 。
3.事故情况下，如果在f 1时切除负荷功率∆PL1小于功率缺额∆Ph，则系统的稳态频率就低于额定值。
设切除负荷∆ P L1后，正好使系统频率维持在f 1运行，那么它的频率特性如图中直线d所示。
4.设系统的频率下降至f1时切除负荷功率∆PL2，且∆PL2 小于上述情况的∆PL1 ，这时系统频率fx将继续下降，如果这时系统的功率缺额所对应的频率稳定值为fb∞，系统频率的变化过程如图中曲线e 所示。
比较b、e两曲线说明，如能及早切除负荷功率，可延缓系统频率下降过程。
