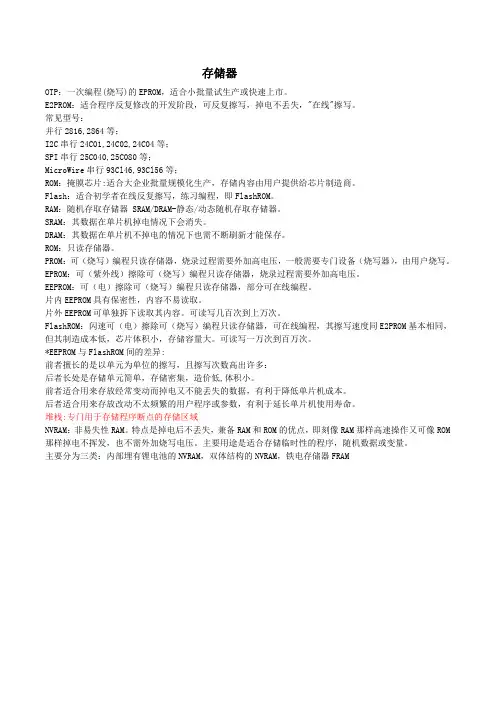

存储器

存储器OTP：一次编程(烧写)的EPROM，适合小批量试生产或快速上市。

E2PROM：适合程序反复修改的开发阶段，可反复擦写，掉电不丢失，"在线"擦写。

常见型号：并行2816,2864等；I2C串行24C01,24C02,24C04等；SPI串行25C040,25C080等；MicroWire串行93Cl46,93Cl56等；ROM：掩膜芯片:适合大企业批量规模化生产，存储内容由用户提供给芯片制造商。

Flash：适合初学者在线反复擦写，练习编程，即FlashROM。

RAM：随机存取存储器 SRAM/DRAM-静态/动态随机存取存储器。

SRAM：其数据在单片机掉电情况下会消失。

DRAM：其数据在单片机不掉电的情况下也需不断刷新才能保存。

ROM：只读存储器。

PROM：可（烧写）编程只读存储器，烧录过程需要外加高电压，一般需要专门设备（烧写器），由用户烧写。

EPROM：可（紫外线）擦除可（烧写）编程只读存储器，烧录过程需要外加高电压。

EEPROM：可（电）擦除可（烧写）编程只读存储器，部分可在线编程。

片内EEPROM具有保密性，内容不易读取。

片外EEPROM可单独拆下读取其内容。

可读写几百次到上万次。

FlashROM：闪速可（电）擦除可（烧写）编程只读存储器，可在线编程，其擦写速度同E2PROM基本相同，但其制造成本低，芯片体积小，存储容量大。

可读写一万次到百万次。

*EEPROM与FlashROM间的差异:前者擅长的是以单元为单位的擦写，且擦写次数高出许多：后者长处是存储单元简单，存储密集，造价低,体积小。

前者适合用来存放经常变动而掉电又不能丢失的数据，有利于降低单片机成本。

后者适合用来存放改动不太频繁的用户程序或参数，有利于延长单片机使用寿命。

堆栈:专门用于存储程序断点的存储区域NVRAM：非易失性RAM。

特点是掉电后不丢失，兼备RAM和ROM的优点，即刻像RAM那样高速操作又可像ROM 那样掉电不挥发，也不需外加烧写电压。

2、外围电路 （1）地址译码器 （2）I/O缓冲器
AP AP＋1 AK
Y译码 A0 A1 X 译 码
存储体 …
AP－1
存储器控 制逻辑
R/W CE RAM的基本组成框图
…
…
I/O 缓 冲 … … … …
D0 D1 DN－1
二、静态RAM的例子
典型的静态RAM芯片如： 2114（1k×4位）
6116 （2k×8位）
A12 A11~A8 A7 ~ A4 A3~A0 0000000000000至1111111111111 0000000000000至1111111111111 0000000000000至1111111111111 8k×16B 0000000000000至1111111111111
地址范围（空间） 0000H-1FFFH 2000H-3FFFH 4000H-5FFFH 6000H-7FFFH
单元数扩充：8K × 8 32K ×8
A0-A12 00 A13
Y0 A Y1 01 Y2 10 B 11 Y3 G
A14
C S1 CS2 A0-A12
C S1 CS2 A0-A12
C S1 CS2 A0-A12
C S1 CS2 A0-A12
C S1 CS2
D0-D7
OE
WE
3#
D0-D7
OE
WE
全译码的优点是每个芯片的地址范围 唯一确定，而且各片之间是连续的。 缺点是译码电路比较复杂
二、PROM(可编程的ROM)
三、EPROM(可擦除的 PROM) 四、EEPROM(电子式可清除的PROM)
5.4
存储器连接与扩充
一、存储器芯片选择
静态RAM在与微处理器接口时，一般不需要外围电路，连接比较简 单，故在智能仪器仪表、小型控制系统中，一般采用静态RAM。 动态RAM集成度高，但需要专门的刷新电路，因此与微处理器的接 口设计较为复杂，在需要较大存储器容量的计算机产品中广泛使用。 ROM中的内容掉电不易失，但不能随机写入，故一般用于存储系统 程序（监控程序）和无须在线修改的参数等。其中，掩膜ROM用于 大批量生产的微电子产品或计算机产品中，非批量使用时可用 PROM。在产品研制和小批量生产时，宜选用EPROM等芯片。 EEPROM多用于保存这样一些数据或参数：他们在系统工作过程中 被写入而又需要掉电保护。

什么是存储器（存储器是计算机用来存储数据和指令的设备包括内存和外存）在计算机领域中，存储器是一种用于存储数据和指令的设备，它包括内存和外存。

存储器在计算机系统中扮演着重要的角色，它们负责存储和管理计算机使用到的数据和程序，为计算机的正常运行提供必要的支持和保障。

一、内存的概念和作用内存是计算机系统中的一种重要组成部分，它主要用于存储计算机运行时所需要的数据和指令。

内存是计算机的临时存储器，它具备存取速度快、容量较小的特点。

在计算机启动时，操作系统和各种应用程序会加载到内存中，当计算机需要执行某个程序时，它会从内存中读取相应的指令执行。

内存的速度非常快，能够满足计算机对数据和指令的高速读写需求。

二、内存的分类内存按照存储介质和特性可以分为主存和高速缓存。

1. 主存主存是计算机中的主要存储器，也是计算机系统的核心组成部分。

主存储器以芯片的形式集成在计算机主板上，其容量通常以字节为单位。

主存有两个重要的特性，一是易失性，也就是说当计算机断电时，其中的数据将会丢失；二是可读写，在计算机运行时，可以通过读取和写入的方式对其进行操作。

2. 高速缓存高速缓存是主存的一种扩展，其作用是提高计算机的运行效率。

高速缓存的容量相对于主存要小得多，但其读写速度更快。

高速缓存通过存储计算机经常使用的数据和指令，以减少对主存的访问次数，从而提高计算机的运行速度。

高速缓存分为一级缓存（L1 Cache）、二级缓存（L2 Cache）和三级缓存（L3 Cache）等多级缓存，根据其与主存和处理器之间的距离和速度差异，也有不同的命名方式。

三、外存的概念和作用外存是计算机系统中的一种辅助存储设备，主要用于长期存储数据和程序。

与内存相比，外存的容量较大，但存取速度相对较慢。

外存的代表设备是硬盘，它能够稳定地存储大量的数据和程序，而且可以长期保存。

当计算机需要使用外存中的数据和程序时，它们将会被加载到内存中进行处理。

四、内存与外存的比较内存和外存在计算机系统中有不同的作用和特点，它们各自适用于不同的存储需求。

存储器的分类与选择存储器是计算机系统中重要的组成部分，它用于存储和读取数据。

在计算机发展的过程中，存储器也经历了多个阶段的发展与改进。

本文将介绍存储器的分类及如何选择适合自己需求的存储器。

一、存储器的分类1. 随机存取存储器（Random Access Memory，简称RAM）：RAM是计算机中最常见的存储器类型，其特点是可以随机存取数据，并且读写速度快。

目前，常见的RAM包括动态随机存取存储器（Dynamic RAM，简称DRAM）和静态随机存取存储器（Static RAM，简称SRAM）。

2. 只读存储器（Read-Only Memory，简称ROM）：ROM是一种只能读取数据而不能写入数据的存储器。

它的内容在制造过程中被固化，无法更改。

常见的ROM包括只读存储器（Read-Only Memory，简称PROM）、可擦写可编程只读存储器（Erasable Programmable Read-Only Memory，简称EPROM）和电可擦可编程只读存储器（Electrically Erasable Programmable Read-Only Memory，简称EEPROM）。

3. 快闪存储器（Flash Memory）：快闪存储器是一种介于RAM和ROM之间的存储器类型。

它有着类似于RAM的读写速度，同时又可以像ROM一样保持数据的稳定性。

快闪存储器被广泛应用于个人电脑、平板电脑、智能手机等电子设备中。

二、如何选择存储器在选择存储器时，我们需要根据自己的需求来确定合适的存储器类型和规格。

1. 容量：首先，我们需要根据自己的需求确定所需的存储容量。

如果只是进行简单的办公、上网等任务，较小的存储容量可能已经足够。

但是，如果需要处理大量的数据、运行复杂的软件或者进行大型游戏，较大的存储容量将更加适合。

2. 读写速度：除了容量外，读写速度也是一个需要考虑的因素。

如果你需要进行大量的数据传输或者执行高性能的任务，选择读写速度较快的存储器将能提升工作效率。
