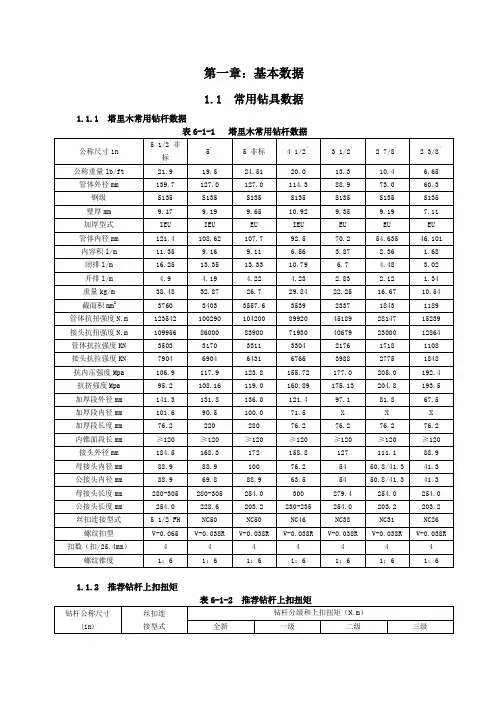

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

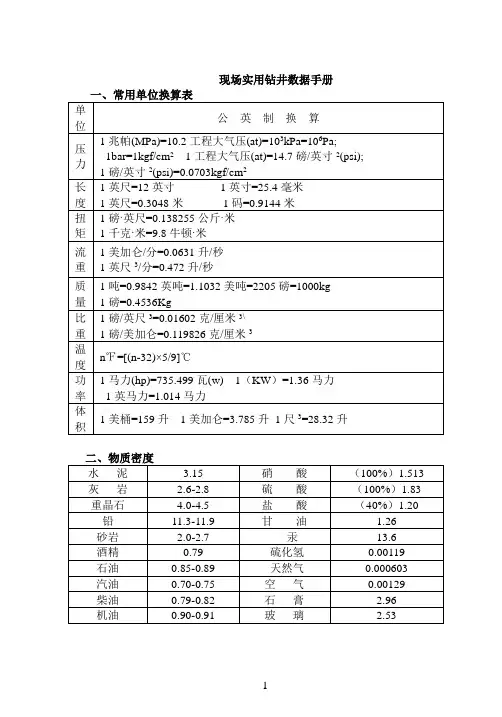

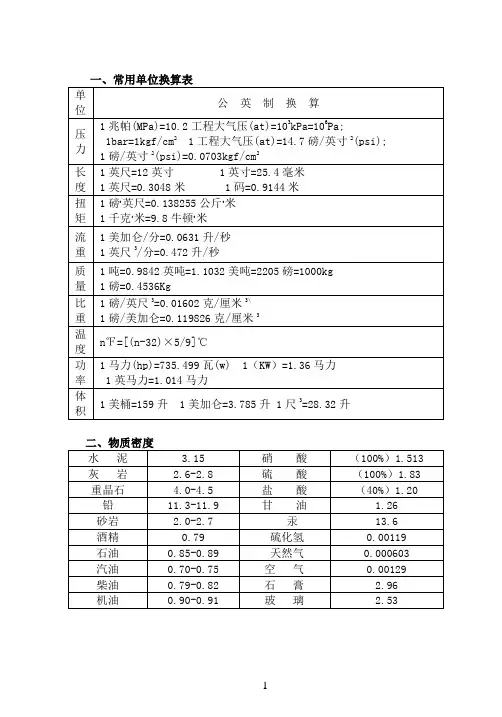

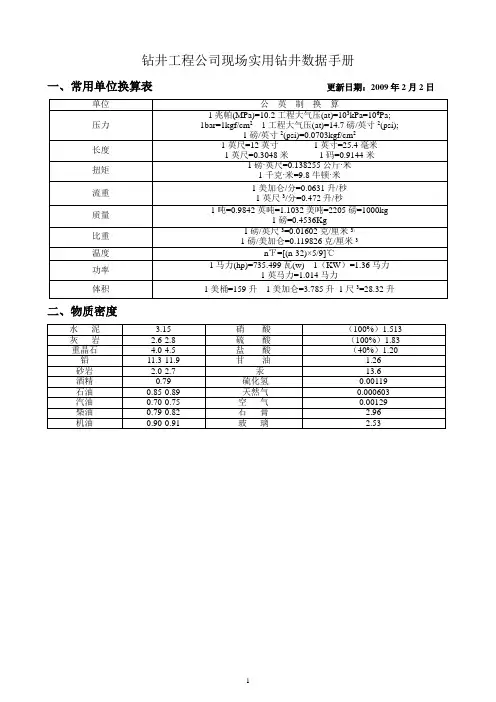

钻井工程公司现场实用钻井数据手册一、常用单位换算表更新日期：2009年2月2日二、物质密度三、API 套管规范(下表中除133/"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表（一）各尺寸井眼容积与钻具的环空容积(L/m)（二）各尺寸井眼容积与套管的环空容积(L/m)（三）部分常用尺寸和长度的钻杆钢材体积(排代量)五、处理卡钻事故工具备注：打捞矛的卡瓦内外扣均为左旋。
引锥为正细扣。
（三）开式下击器备注：目前我油田使用的震击器均为贵州高峰机械厂生产。
（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（八）、加速器规格和主要参数六、钻井泥浆泵排量与压力表备注：1。
干水泥浆密度3.15；2。
每袋水泥重50Kg。
七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。
b、按井眼轴线形状分：两维定向井、三维定向井。
c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。
根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。
（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）、API接头丝扣规范（二）、钻杆允许扭转系数表（三）螺纹互换表（七）、钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。
（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。
（三）配制1m3水泥浆需要的水量 V=(ρc—ρS)/(ρc—1) （四）稀释公式 Q1=QO×(1—Z/X) Q1——清水用量，吨； QO ——已配制的酸液量，吨； X ——已配制的酸浓度； Z ——施工需要酸液量。
现场实用钻井数据手册三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。
捞筒筒体内螺纹为左旋。
（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。
引锥为正细扣。
（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。
（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）、加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）、3NB1600钻井泵排量与压力关系表(三)、干水泥和清水混合量备注：1。
干水泥浆密度3.15；2。
每袋水泥重50Kg。
七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。
b、按井眼轴线形状分：两维定向井、三维定向井。
c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。
根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。
（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）、API接头丝扣规范（二）、钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）、钻杆接头扭矩表（六）、API钻铤规范（七）、钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V井—V柱)/60×QV井——井筒容积，升；V柱——钻柱体积，升；Q——钻井液排量，升/秒；T——循环一周的时间，分。
（二）配制1m3水泥浆需要的干水泥量T=ρc x(ρS—1)/(ρc—1)ρc——干灰密度，g/cm3；ρS——水泥浆密度，g/cm3。
三、API套管规范(下表中除133/8"和20"为短扣外其它均为长圆扣)螺纹分类及代号四、环容数据表五、处理卡钻事故工具（一）可退式卡瓦打捞筒卡瓦选用表注：蓝瓦、螺瓦内外螺纹为左旋。
捞筒筒体内螺纹为左旋。
（二）可退式打捞矛卡瓦选用表备注：打捞矛的卡瓦内外扣均为左旋。
引锥为正细扣。
（三）开式下击器（四）超级震击器规格备注：目前我油田使用的震击器均为贵州高峰机械厂生产。
（五）随钻震击器规格钻井周期：400-500小时、工作温度范围：0-120度、泥浆PH值：11（六）常用套铣管数据表（七）地面震击器规格和主要参数（八）加速器规格和主要参数六、钻井泥浆泵排量与压力表（一）3NB1300C钻井泵排量与压力关系表（二）3NB1600钻井泵排量与压力关系表七、定向井工艺（一）、定向井分类：a、按段制分：常规定向井可分为二、三、四、五段。
b、按井眼轴线形状分：两维定向井、三维定向井。
c、按井斜角分：低斜度定向井：设计最大井斜角不超过15度中斜度定向井：设计最大井斜角不超过15度至45度之间，大斜度定向井：设计最大井斜角在46度至85度之间，水平井：设计最大井斜角在86度至120度之间，并沿水平方向钻进一定长度的井。
根据造斜井段的曲率半径又可细分为长、中、中短、短四种曲率半径的水平井。
（二）大港螺杆常规钻具规格及性能参数表八、API钻具技术参数（一）API接头丝扣规范（二）钻杆允许扭转系数表（三）螺纹互换表（四）加重钻杆（五）钻杆接头扭矩表（六）API钻铤规范（七）钻具抗拉、抗扭、及挤毁数据九、现场常用计算公式（一）钻井液循环一周所需时间T=(V 井—V 柱)/60×Q V 井——井筒容积，升； V 柱——钻柱体积，升； Q ——钻井液排量，升/秒；T ——循环一周的时间，分。
（二）配制1m 3水泥浆需要的干水泥量 T=ρc x(ρS —1)/(ρc —1)ρc ——干灰密度，g/cm 3；ρS ——水泥浆密度，g/cm 3。
