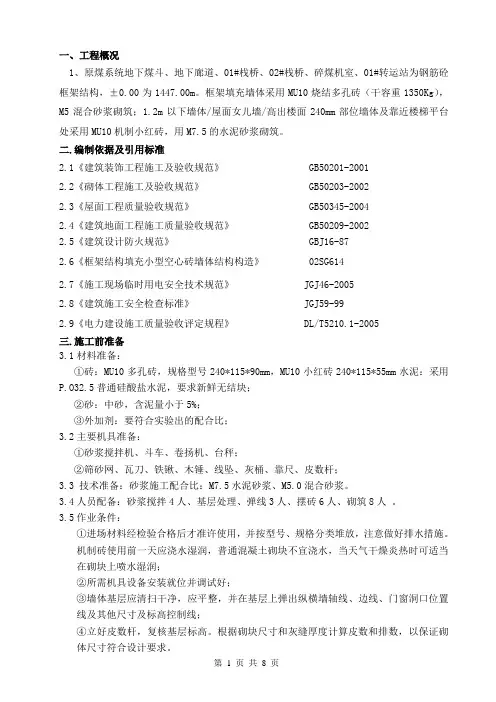

一、工程概况1、原煤系统地下煤斗、地下廊道、01#栈桥、02#栈桥、碎煤机室、01#转运站为钢筋砼框架结构，±0.00为1447.00m。
框架填充墙体采用MU10烧结多孔砖（干容重1350Kg），M5混合砂浆砌筑；1.2m以下墙体/屋面女儿墙/高出楼面240mm部位墙体及靠近楼梯平台处采用MU10机制小红砖，用M7.5的水泥砂浆砌筑。
二.编制依据及引用标准2.1《建筑装饰工程施工及验收规范》 GB50201-20012.2《砌体工程施工及验收规范》 GB50203-20022.3《屋面工程质量验收规范》 GB50345-20042.4《建筑地面工程施工质量验收规范》 GB50209-20022.5《建筑设计防火规范》 GBJ16-872.6《框架结构填充小型空心砖墙体结构构造》 02SG6142.7《施工现场临时用电安全技术规范》 JGJ46-20052.8《建筑施工安全检查标准》 JGJ59-992.9《电力建设施工质量验收评定规程》 DL/T5210.1-2005三.施工前准备3.1材料准备：①砖：MU10多孔砖，规格型号240*115*90mm，MU10小红砖240*115*55mm水泥：采用P.O32.5普通硅酸盐水泥，要求新鲜无结块；②砂：中砂，含泥量小于5%；③外加剂：要符合实验出的配合比；3.2主要机具准备：①砂浆搅拌机、斗车、卷扬机、台秤；②筛砂网、瓦刀、铁锹、木锤、线坠、灰桶、靠尺、皮数杆；3.3 技术准备：砂浆施工配合比：M7.5水泥砂浆、M5.0混合砂浆。
3.4人员配备：砂浆搅拌4人、基层处理、弹线3人、摆砖6人、砌筑8人。
3.5作业条件：①进场材料经检验合格后才准许使用，并按型号、规格分类堆放，注意做好排水措施。
机制砖使用前一天应浇水湿润，普通混凝土砌块不宜浇水，当天气干燥炎热时可适当在砌块上喷水湿润；②所需机具设备安装就位并调试好；③墙体基层应清扫干净，应平整，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其他尺寸及标高控制线；④立好皮数杆，复核基层标高。
XXXX工程编号：多孔砖砌体砌筑施工作业指导书单位：编制：审核：批准：XXXX年X月X日发布 XXXX年X月X日实施目录1 适用范围 (1)2 施工准备 (1)3 操作工艺 (4)4 质量标准 (9)5 成品保护 (13)6 应注意的质量问题 (13)7 质量记录 (14)多孔砖砌体砌筑作业指导书1.适用范围本工艺标准适用于工业与民用建筑房屋的墙体用烧结P 型多孔砖(240mm×115mm×90mm)砌筑的工程。
2.施工准备2.1 材料要求2.1.1多孔砌块砖2.1.1.1多孔砌块砖的型号、强度等级必须符合设计要求，并应按现行国家标准《烧结多孔砖》(GB13544-2011)进行检验和验收。
在常温下，应提前1～2d浇水润湿，砌筑时砖的含水率宜控制在10%～15%。
2.1.1.2 多孔砖在运输、装卸过程中，严禁倾倒和抛掷。
经验收的砖，应分类堆放整齐，堆置高度不宜超过2m。
2.1.3水泥2.1.3.1拌制砂浆的水泥强度等级，应根据设计要求进行选择。
水泥砂浆采用的水泥，其强度等级不宜大于32.5级；水泥混合砂浆采用的水泥，其强度等级不宜大于42.5级。
2.1.3.2拌制砂浆的水泥，应按品种、等级、出厂日期分别堆放，并保持干燥。
当水泥出厂日期超过三个月时，应经试验后方可使用。
2.1.4 砂浆用砂宜采用中砂，并应过筛，不得含有草根等杂物。
对于水泥砂浆和强度等级不小于M5的水泥混合砂浆，砂中含泥量不应超过5%。
2.1.5 拌制水泥混合砂浆用的石灰膏、粉煤灰和磨细生石灰粉应符合以下规定：2.1.5.1 块状生石灰熟化为石灰膏，其熟化时间不得小于7d；当采用磨细生石灰粉时，其熟化时间不得少于2d；沉淀池中贮存的石灰膏，应防止干燥、冻结和污染。
不应使用脱水硬化的石灰膏；消石灰粉不应直接用于砂浆中。
2.1.5.2粉煤灰的品质指标应符合现行行业标准《粉煤灰在混凝土及砂浆中应用技术规程》JGJ28的有关规定。

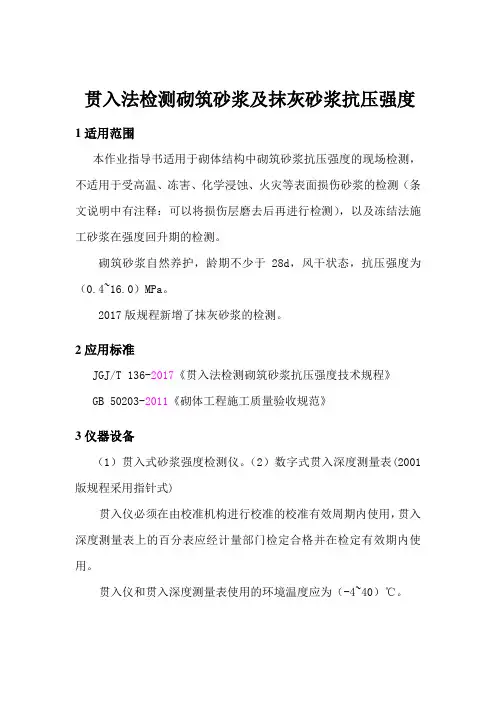

贯入法检测砌筑砂浆及抹灰砂浆抗压强度1适用范围本作业指导书适用于砌体结构中砌筑砂浆抗压强度的现场检测，不适用于受高温、冻害、化学浸蚀、火灾等表面损伤砂浆的检测（条文说明中有注释：可以将损伤层磨去后再进行检测），以及冻结法施工砂浆在强度回升期的检测。
砌筑砂浆自然养护，龄期不少于28d，风干状态，抗压强度为（0.4~16.0）MPa。
2017版规程新增了抹灰砂浆的检测。
2应用标准JGJ/T 136-2017《贯入法检测砌筑砂浆抗压强度技术规程》GB 50203-2011《砌体工程施工质量验收规范》3仪器设备（1）贯入式砂浆强度检测仪。
（2）数字式贯入深度测量表(2001版规程采用指针式)贯入仪必须在由校准机构进行校准的校准有效周期内使用，贯入深度测量表上的百分表应经计量部门检定合格并在检定有效期内使用。
贯入仪和贯入深度测量表使用的环境温度应为（-4~40）℃。
4试验步骤4.1 抽检率4.1.1砌筑砂浆抽样按批抽样检测时，应取龄期相近的同楼层、同来源、同种类、同品种和同一强度等级的砌筑砂浆且不超过250m3砌体为一检测单元（即一检验批）；每一检测单元（检验批）抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。
基础砌体可按一个楼层计。
每一构件（单片墙体、柱）应测试16个点。
4.1.2水泥抹灰砂浆抽样a．相同砂浆品种、强度等级、施工工艺的室外抹灰工程，应将龄期相近的每1000m2抹灰面积划分为一个检验批，不足1000m2抹灰面积也应划分为一个检验批；每100 m2抹灰面积，至少检测一次、16个测点。
b．相同砂浆品种、强度等级、施工工艺的室内抹灰工程，应将龄期相近的50个自然间划分为一个检验批，大面积房间和走廊按抹灰面积30m2为一间，不足50间的也应划分为一个检验批，室内应至少抽检10%自然间，并不得少于3间；不足3间应全数检验，每间检测一次、16个测点。
4.2 测点要求a．被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。

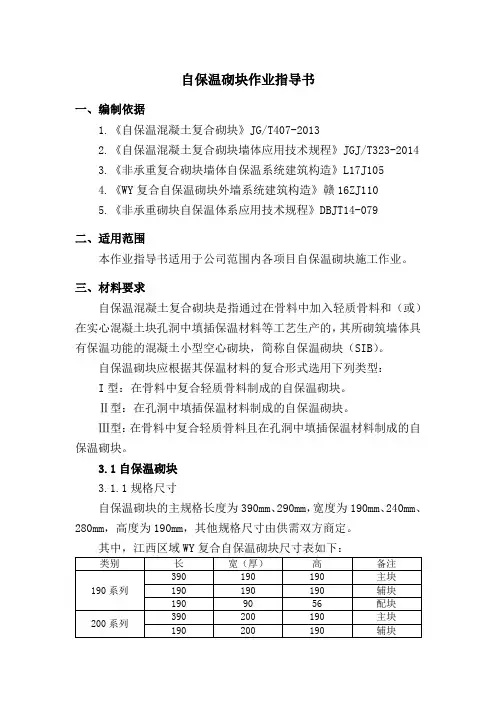

自保温砌块作业指导书一、编制依据1.《自保温混凝土复合砌块》JG/T407-20132.《自保温混凝土复合砌块墙体应用技术规程》JGJ/T323-20143.《非承重复合砌块墙体自保温系统建筑构造》L17J1054.《WY复合自保温砌块外墙系统建筑构造》赣16ZJ1105.《非承重砌块自保温体系应用技术规程》DBJT14-079二、适用范围本作业指导书适用于公司范围内各项目自保温砌块施工作业。
三、材料要求自保温混凝土复合砌块是指通过在骨料中加入轻质骨料和（或）在实心混凝土块孔洞中填插保温材料等工艺生产的，其所砌筑墙体具有保温功能的混凝土小型空心砌块，简称自保温砌块（SIB）。
自保温砌块应根据其保温材料的复合形式选用下列类型：I型：在骨料中复合轻质骨料制成的自保温砌块。
Ⅱ型：在孔洞中填插保温材料制成的自保温砌块。
Ⅲ型：在骨料中复合轻质骨料且在孔洞中填插保温材料制成的自保温砌块。
3.1自保温砌块3.1.1规格尺寸自保温砌块的主规格长度为390mm、290mm，宽度为190mm、240mm、280mm，高度为190mm，其他规格尺寸由供需双方商定。
其中，江西区域WY复合自保温砌块尺寸表如下：尺寸偏差应符合下表要求：外观质量应符合下表要求：3.1.2强度和密度等级自保温砌块强度和密度应采用下列等级：3.1.3材料性能（1）质量吸水率去除填插保温材料后，Ⅰ型、Ⅲ型自保温砌块的质量吸水率不应大于18%，Ⅱ型自保温砌块的质量吸水率不应大于10%。
（2）干缩率去除填插保温材料后，自保温砌块的干缩率不应大于0.065。
（3）碳化系数及软化系数自保温砌块其碳化系数不应小于0.85，软化系数不应小于0.85。
3.1.4其他性能其他性能应符合国家现行相关标准的规定。
3.2砌筑砂浆砌筑砂浆应采用专用配套保温砌筑砂浆，具体物理性能见下表：其他性能应符合国家现行相关标准的规定。
3.3配套材料3.3.1界面砂浆用于改善基层墙体粘结性能的聚合物砂浆，其性能指标应符合《混凝土界面处理剂》JC/T 907的规定，部分指标参数见下表：3.3.2抗裂砂浆用于自保温砌体阴阳角及与混凝土梁、柱、抗震墙的交接处做抗裂处理。
自保温砌块作业指导书一、编制依据1.《自保温混凝土复合砌块》JG/T407-20132.《自保温混凝土复合砌块墙体应用技术规程》JGJ/T323-20143.《非承重复合砌块墙体自保温系统建筑构造》L17J1054.《WY复合自保温砌块外墙系统建筑构造》赣16ZJ1105.《非承重砌块自保温体系应用技术规程》DBJT14-079二、适用范围本作业指导书适用于公司范围内各项目自保温砌块施工作业。
三、材料要求自保温混凝土复合砌块是指通过在骨料中加入轻质骨料和（或）在实心混凝土块孔洞中填插保温材料等工艺生产的，其所砌筑墙体具有保温功能的混凝土小型空心砌块，简称自保温砌块（SIB）。
自保温砌块应根据其保温材料的复合形式选用下列类型：I型：在骨料中复合轻质骨料制成的自保温砌块。
Ⅱ型：在孔洞中填插保温材料制成的自保温砌块。
Ⅲ型：在骨料中复合轻质骨料且在孔洞中填插保温材料制成的自保温砌块。
3.1自保温砌块3.1.1规格尺寸自保温砌块的主规格长度为390mm、290mm，宽度为190mm、240mm、280mm，高度为190mm，其他规格尺寸由供需双方商定。
其中，江西区域WY复合自保温砌块尺寸表如下：尺寸偏差应符合下表要求：外观质量应符合下表要求：3.1.2强度和密度等级自保温砌块强度和密度应采用下列等级：3.1.3材料性能（1）质量吸水率去除填插保温材料后，Ⅰ型、Ⅲ型自保温砌块的质量吸水率不应大于18%，Ⅱ型自保温砌块的质量吸水率不应大于10%。
（2）干缩率去除填插保温材料后，自保温砌块的干缩率不应大于0.065。
（3）碳化系数及软化系数自保温砌块其碳化系数不应小于0.85，软化系数不应小于0.85。
3.1.4其他性能其他性能应符合国家现行相关标准的规定。
3.2砌筑砂浆砌筑砂浆应采用专用配套保温砌筑砂浆，具体物理性能见下表：其他性能应符合国家现行相关标准的规定。
3.3配套材料3.3.1界面砂浆用于改善基层墙体粘结性能的聚合物砂浆，其性能指标应符合《混凝土界面处理剂》JC/T 907的规定，部分指标参数见下表：3.3.2抗裂砂浆用于自保温砌体阴阳角及与混凝土梁、柱、抗震墙的交接处做抗裂处理。

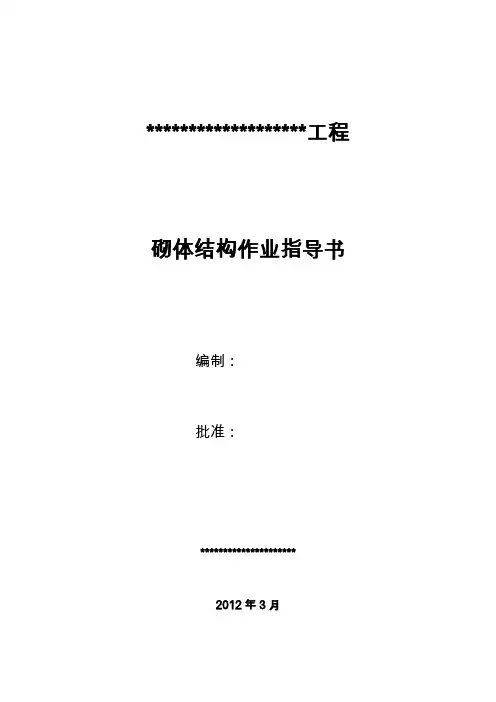

*******************工程砌体结构作业指导书编制：批准：*********************2012年3月目录一、施工准备 (3)1、材料 (3)(1)砖 (3)(2)水泥 (3)(3)砂 (3)(4)水 (3)(5)掺合料 (3)(6)其他材料 (3)2、作业条件 (3)二、工艺流程 (4)三、操作工艺 (4)1、拌制砂浆 (4)2、组砌方法 (5)3、基础砌砖 (5)⑴排砖撂底 (5)⑵砌筑 (6)⑶抹防潮层 (6)4、砖墙砌筑 (6)⑴排砖撂底（干摆砖样） (6)⑵选砖 (7)⑶盘角 (7)⑷挂线 (7)⑸砌砖 (7)⑹木砖预埋 (7)⑺构造柱做法 (8)⑻砖过梁砌筑 (8)⑼安装过梁、梁垫 (8)⑽钢筋混凝土框架围护墙砌筑 (8)⑾砖挑檐砌筑 (9)5、砖柱和砖垛（附墙砖柱） (9)⑴砖柱、砖垛组砌方法 (9)⑵排砖撂底 (9)⑶砌筑 (9)6、中小型砌块墙的砌筑 (10)⑴组砌方法 (10)⑵排砖撂底 (10)⑶砌筑 (10)⑷砌块与实心墙柱相接 (10)⑸砌块墙的加固措施 (10)⑹砌块与门口联结 (11)⑺砌块与窗口联结 (11)⑻砌块墙顶支承预制构件的处理 (11)⑼砌块墙与梁底（或板底）的联结 (11)四、质量标准 (12)1、保证项目: (12)2、基本项目 (12)⑴砌体上下错缝应符合以下规定 (12)⑵砌体接槎应符合以下规定 (12)⑶预埋拉结筋应符合以下规定 (12)⑷留置构造柱应符合以下规定 (12)3、允许偏差 (13)4、施工注意事项 (14)⑴基础砌砖 (14)⑵砖墙砌筑 (14)⑶中小型砌块墙砌筑 (15)五、主要安全技术措施 (16)⑴施工前准备工作 (16)1）砂浆拌制 (16)2）淋湿砌块 (16)3）材料运输 (17)4）安设活动脚手架 (17)⑵砌砖工程 (18)六、产品保护 (18)⑴基础砌砖 (18)⑵砖墙砌筑 (19)⑶中小型砌块墙的砌筑 (19)砌体结构作业指导书一、施工准备1、材料(1)砖砖的品种、强度等级必须符合设计要求，并应规格一致，用于清水墙、柱表面的砖,尚应边角整齐、色泽均匀；有出厂合格证明及试验单；中小型砌块应说明制造日期和强度等级。

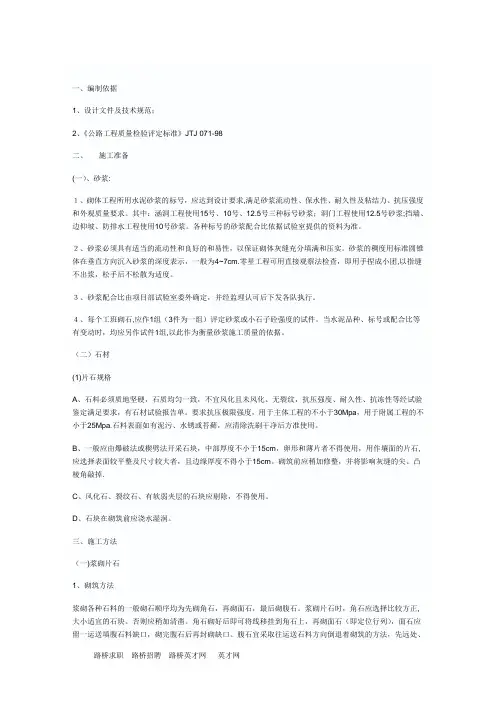

一、编制依据1、设计文件及技术规范；2、《公路工程质量检验评定标准》JTJ 071-98二、施工准备(一）、砂浆:１、砌体工程所用水泥砂浆的标号，应达到设计要求,满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量要求。
其中：涵洞工程使用15号、10号、12.5号三种标号砂浆；洞门工程使用12.5号砂浆;挡墙、边仰坡、防排水工程使用10号砂浆。
各种标号的砂浆配合比依据试验室提供的资料为准。
２、砂浆必须具有适当的流动性和良好的和易性，以保证砌体灰缝充分填满和压实。
砂浆的稠度用标准圆锥体在垂直方向沉入砂浆的深度表示，一般为4~7cm.零星工程可用直接观察法检查，即用手捏成小团,以指缝不出浆，松手后不松散为适度。
３、砂浆配合比由项目部试验室委外确定，并经监理认可后下发各队执行。
４、每个工班砌石,应作1组（3件为一组）评定砂浆或小石子砼强度的试件。
当水泥品种、标号或配合比等有变动时，均应另作试件1组,以此作为衡量砂浆施工质量的依据。
（二）石材(1)片石规格A、石料必须质地坚硬，石质均匀一致，不宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足要求，有石材试验报告单。
要求抗压极限强度，用于主体工程的不小于30Mpa，用于附属工程的不小于25Mpa.石料表面如有泥污、水锈或苔藓，应清除洗刷干净后方准使用。
B、一般应由爆破法或楔劈法开采石块，中部厚度不小于15cm，卵形和薄片者不得使用，用作壤面的片石,应选择表面较平整及尺寸较大者，且边缘厚度不得小于15cm。
砌筑前应稍加修整，并将影响灰缝的尖、凸棱角敲掉.C、风化石、裂纹石、有软弱夹层的石块应剔除，不得使用。
D、石块在砌筑前应浇水湿润。
三、施工方法（一)浆砌片石1、砌筑方法浆砌各种石料的一般砌石顺序均为先砌角石，再砌面石，最后砌腹石。
浆砌片石时，角石应选择比较方正,大小适宜的石块。
否则应稍加清凿。
角石砌好后即可将线移挂到角石上，再砌面石（即定位行列），面石应留一运送填腹石料缺口，砌完腹石后再封砌缺口。

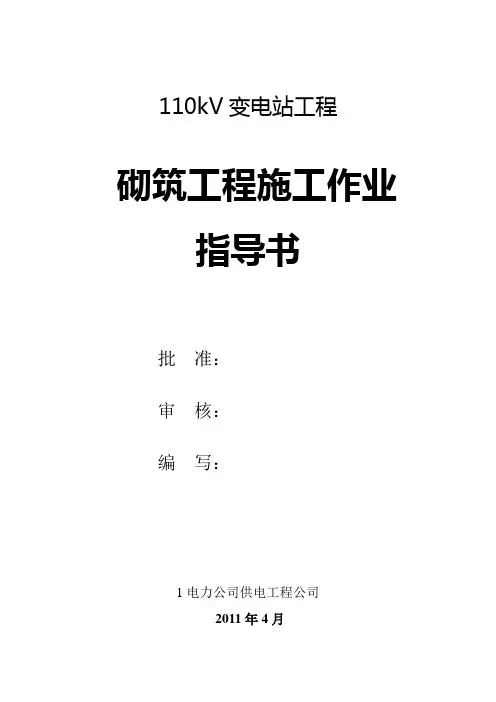

110kV变电站工程砌筑工程施工作业指导书批准：审核：编写：1电力公司供电工程公司2011年4月一、适用范围：适用于110kV变电站工程砌筑工程。
二、施工准备：1、材料：砖、水泥、砂、水、掺合料等。
2、技术资料：（1）设计图纸。
（2）砌筑工程相关规范——《砖砌体工程施工质量验收规范》GB50203-2002等。
（3）施工技术要求说明书。
三、操作按规程规范组织施工，并按设计埋设防震拉结钢筋.抄平、放线立皮数杆（立门口）排砖搁底盘角、挂线铺灰砌砖勾缝、清理等。
（1）拌制砂浆①根据试验室提供砂浆配合比进行配料称量。
在拌制过程中应注意砂、石的含水率并及时作出调整，确保投料准确，砂浆的稠度控制在7—10cm。
②砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。
拌和时间自投料完毕算起，不得少于1.5分钟。
③砂浆随用水泥砂浆或混合砂浆必须分别在拌成后3小时至4小时内使用完毕。
（2）组砌方法①砖墙厚度3/4砖时，采用两平一侧的砌法，砖墙厚度1/2砖时采用全顺砌法。
②砖墙砌筑应上下错缝，内外搭砌灰缝平直、砂浆饱满，饱满度：水平缝不低于90%，竖直缝不低于80%。
水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm。
③砖墙的转角处和交接处应同时砌筑，对不能同时砌筑而又必须留臵的临时间断处应砌成斜槎，斜槎长度不应小于高度的2/3，如临时间断处留槎确有困难时，除转角外，也可留直槎，但必须做成阳槎，并加设拉结筋的数量按每120mm墙厚放一根6mm的钢筋，间距沿墙不得超过500mm，符合砌块模数埋入长度从墙的留槎处算起，每边不应小于600mm，末端应有90度弯钩。
④距梁板底部约300高的砌体，至少须隔日，等下部砌体变形稳定后再砌，砌体必须与梁，板底挤紧、最上皮避免水平砌筑应用辅助实心小砌块斜砌挤紧，空隙用砂浆填实。
⑤为避免连续砌筑引起墙体出现不均匀的变形或裂缝，应控制日砌高度控制在1.8m以内。

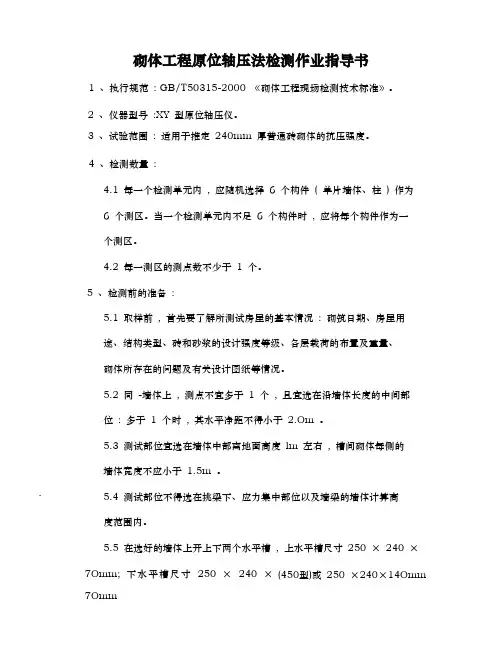

砌体工程原位轴压法检测作业指导书1 、执行规范: GB/T50315-2000 《砌体工程现场检测技术标准》。
2 、仪器型号:XY 型原位轴压仪。
3 、试验范围: 适用于推定240mm 厚普通砖砌体的抗压强度。
4 、检测数量:4.1 每一个检测单元内, 应随机选择6 个构件( 单片墙体、柱) 作为6 个测区。
当一个检测单元内不足6 个构件时, 应将每个构件作为一个测区。
4.2 每一测区的测点数不少于1 个。
5 、检测前的准备:5.1 取样前, 首先要了解所测试房屋的基本情况: 砌筑日期、房屋用途、结构类型、砖和砂浆的设计强度等级、各层载荷的布置及重量、砌体所存在的问题及有关设计图纸等情况。
5.2 同-墙体上, 测点不宜多于1 个, 且宜选在沿墙体长度的中间部位: 多于1 个时, 其水平净距不得小于2.Om 。
5.3 测试部位宜选在墙体中部离地面高度lm 左右, 槽间砌体每侧的墙体宽度不应小于1.5m 。
. 5.4 测试部位不得选在挑梁下、应力集中部位以及墙梁的墙体计算高度范围内。
5.5 在选好的墙体上开上下两个水平槽, 上水平槽尺寸250 ×240 ×7Omm; 下水平槽尺寸250 ×240 ×(450型)或250 ×240×14Omm 7Omm(600 型): 上下水平槽必须对齐。
两槽之间的垂直距离为七皮砖高:开槽时, 不应扰动四周的砌体: 槽问砌体的承压面应修平整。
6 、仪器安装与调试:6.1 准备：开箱后, 按装箱单检查清点零部件数量是否齐全, 并将各零部件擦干净待装。
6.2 连接：将三通直接与手动泵出口相连接, 再用高压软管通过三通将手动泵与液压油缸连接。
6.3 注油：关闭油泵阀门, 打开油泵加油盖, 通过120-160 目滤网向手动泵油箱中注满20 号机油2-3 升。
6.4 装表：打开油泵阀门, 轻按油泵手柄使油流入软管, 待三通上接表处有油流出时, 放上铜垫, 将压力表接上。
市政工程混凝土模块砖检查井砌筑作业指导书一、施工工艺准备工作→混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→井圈及井盖安装。
二、工具准备直径3cm插入式震动器；云石切割机；紧锢器；瓦工工具。
三、材料准备1、选择配套模块根据施工图纸和图集的要求选择合适的检查井型及配套模块。
混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。
2、井壁墙体砌筑前先做基础垫层基础垫层应该坐落在土质良好的土层上，地基承载力特征值不得小于100kPa。
若是地基土质不好，承载力达不到要求，必须进行软基处理，软基处理方案必须经监理、业主和设计部门同意，方可进行施工并办理签证。
3、检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。
四、施工方法1、放线圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留间距中心按设计尺寸向四边放线。
当开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。
2、砌筑（1）首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。
圆形井每层模块数量为直径/100，即1100圆形检查井采用1100弧型块，每层为l1块。
（2）矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，矩形转角为9O。
（3）三通模块检查井组砌图参照图集。
（4）当连接接入管时，模块可用切割机切割，切割后的连接缝应控制在10—15mm，座浆应密实，凹凸槽口衔接牢固，以防流入砂浆，防止渗漏。
特别要注意，砌筑时采用专用工具施工，确保砂浆饱满，灰浆均匀，严禁使用断裂、壁肋上有竖向裂缝的模块砌筑。
（5）天气干燥、炎热时，模块砖提前1-2小时洒水湿润。
（6）当砌筑3～4层时，应备好模板，紧锢器将模块周边收紧，防止模块移位。
同时随砌随复核井室尺寸。
（7）每砌筑五层应修正累计误差。
