奥氏体不锈钢热处理

奥氏体系不锈钢及其热处理工艺目录奥氏体系不锈钢及其热处理工艺奥氏体系不锈钢及其热处理工艺1、奥氏体不锈钢（一）奥氏体不锈钢成分奥氏体不锈钢，是指在常温下具有奥氏体组织的不锈钢。

钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。

奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。

奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化，如加入S，Ca，Se，Te等元素，则具有良好的易切削性。

奥氏体不锈钢在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占不锈钢总产量及用量的70%。

由于奥氏体不锈钢具有优良的性能和特点，使其越来越受到重视和应用，特别是在核电设备的制造生产中，更是被应用于制造重要、关键的零部件。

此类钢除耐氧化性酸介质侵蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的侵蚀。

此类钢中的含碳量若低于0.03%或含Ti、Ni，便可显著提高其耐晶间侵蚀机能。

高硅的奥氏体不锈钢浓硝酸具有良好的耐蚀性。

由于奥氏体不锈钢具有全面的和良好的综合机能，在各行各业中获得了广泛的应用。

以上是奥氏体不锈钢新旧牌号化学成份比较表1奥氏体系不锈钢及其热处理工艺奥氏体不锈钢新旧牌号化学成份对照表1（二）奥氏体不锈钢合金化原理提高钢耐蚀性的方法很多，如表面涂一层耐蚀金属、涂敷非金属层、电化学保护和改变腐蚀环境介质等。

但是利用合金化方法，提高材料本身的耐蚀性是最有效的防止腐蚀破坏的措施之一，其原理及方法如下：1.加入合金元素，提高钢基体的电极电位，从而提高钢的抗电化学腐蚀能力。

一般钢中加入Cr、Ni、Si多元素均能提高其电极电位。

由于Ni较缺，Si的大量加入会使钢变脆，因此，只有Cr才是显著提高钢基体电极电位常用的元素。

2.插手合金元素使钢(不锈钢)的表面构成一层稳定的、完整的与钢的基奥氏体系不锈钢及其热处理工艺体结合牢固的钝化膜。

304奥氏体不锈钢热处理工艺实验研究一、研究背景304奥氏体不锈钢是一种具有良好的耐腐蚀性和加工性能的不锈钢材料，被广泛应用于化工、食品加工、建筑等领域。

而其热处理工艺对于其性能的提升至关重要。

本次实验旨在探究304奥氏体不锈钢的热处理工艺，以期为工程实践提供参考。

二、实验目的1. 确定304奥氏体不锈钢的适宜热处理工艺参数；2. 研究不同热处理工艺对304奥氏体不锈钢组织和性能的影响；3. 探讨热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响。

三、实验步骤1. 样品的制备：采用拉伸、切割等方法制备304奥氏体不锈钢试样；2. 预处理：对试样进行表面处理，保证试样表面清洁；3. 热处理工艺参数的确定：确定热处理的温度、时间等参数；4. 热处理实验：按照确定的参数进行热处理实验；5. 试验数据的采集和分析：对热处理后的试样进行组织和性能测试，并对实验数据进行统计和分析；6. 结果的总结和分析：总结实验结果并得出结论。

四、实验结果经过一系列的实验操作和数据分析，得到如下实验结果：1. 确定了304奥氏体不锈钢的适宜热处理工艺参数：XX℃下保温XX小时；2. 研究发现，不同热处理工艺对304奥氏体不锈钢的组织和性能有显著影响：在XX条件下，试样的XX性能得到了提升；3. 探讨了热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响：在XX条件下，试样的XX性能最优。

五、实验总结304奥氏体不锈钢的热处理工艺实验为我们提供了重要的实验数据和结论。

通过该实验，我们不仅确定了适宜的热处理工艺参数，还深入了解了不同工艺条件下材料性能的变化。

这对于我们在工程实践中选择合适的材料和工艺具有重要的指导意义。

六、个人观点与理解经过本次实验的研究，我对304奥氏体不锈钢的热处理工艺有了更深入的了解。

热处理工艺对材料性能的影响是一个复杂而又重要的问题，需要深入的研究和探讨。

在未来的工程实践中，我会更加注重材料的热处理工艺，以确保材料具有更好的性能和可靠性。

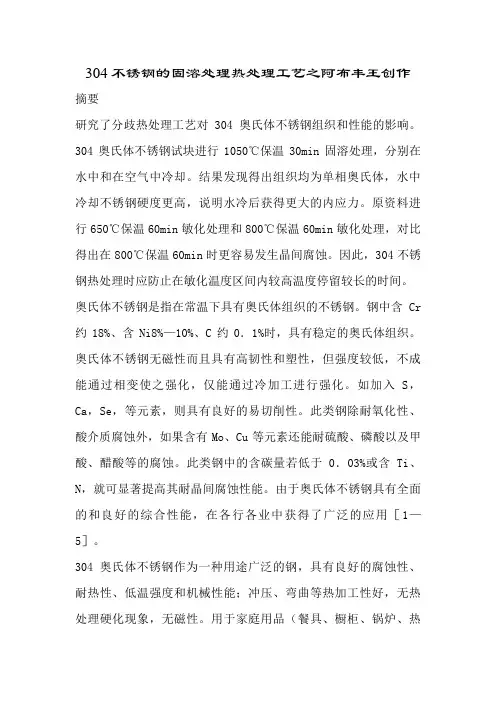

304不锈钢的固溶处理热处理工艺之阿布丰王创作摘要研究了分歧热处理工艺对304奥氏体不锈钢组织和性能的影响。

304奥氏体不锈钢试块进行1050℃保温30min固溶处理，分别在水中和在空气中冷却。

结果发现得出组织均为单相奥氏体，水中冷却不锈钢硬度更高，说明水冷后获得更大的内应力。

原资料进行650℃保温60min敏化处理和800℃保温60min敏化处理，对比得出在800℃保温60min时更容易发生晶间腐蚀。

因此，304不锈钢热处理时应防止在敏化温度区间内较高温度停留较长的时间。

奥氏体不锈钢是指在常温下具有奥氏体组织的不锈钢。

钢中含Cr 约18%、含Ni8%—10%、C约0．1%时，具有稳定的奥氏体组织。

奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不成能通过相变使之强化，仅能通过冷加工进行强化。

如加入S，Ca，Se，等元素，则具有良好的易切削性。

此类钢除耐氧化性、酸介质腐蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸等的腐蚀。

此类钢中的含碳量若低于0．03%或含Ti、N，就可显著提高其耐晶间腐蚀性能。

由于奥氏体不锈钢具有全面的和良好的综合性能，在各行各业中获得了广泛的应用［1—5］。

304奥氏体不锈钢作为一种用途广泛的钢，具有良好的腐蚀性、耐热性、低温强度和机械性能；冲压、弯曲等热加工性好，无热处理硬化现象，无磁性。

用于家庭用品（餐具、橱柜、锅炉、热水器），汽车配件，医疗器具，建材，化学，食品工业，船舶部件。

根据分歧的要求，其经常使用的热处理工艺主要有：固溶处理、稳定化处理和去应力处理等［6，7］，由其应用的广泛性，其热处理工艺的研究对生产有很好的指导意义。

1实验方法实验原资料为304奥氏体不锈钢（国内牌号为0Cr18Ni9）化学成分为碳≤0．08%，硅≤1．00%，锰≤2．00%，磷≤0．045%，硫0．03%，镍8．0%—10．5%，铬18%—20%。

原资料通过热轧而成，切割成直径20mm，高20mm的圆柱体试样。

奥氏体不锈钢热处理
奥氏体不锈钢是一种常见的不锈钢材料，其主要组织结构为奥氏体。

在热处理过程中，可以通过控制加热温度和冷却速率等参数来调整奥氏体的含量和分布，从而改变材料的力学性能和耐蚀性。

奥氏体不锈钢的热处理包括退火、固溶处理和淬火等步骤。

退火过程是将奥氏体不锈钢加热至较高温度，然后缓慢冷却，以消除内部应力和改善材料的韧性和塑性。

固溶处理是将奥氏体不锈钢加热至固溶温度，然后迅速冷却，以使不锈钢中的铁素体溶解。

淬火过程是将固溶处理后的不锈钢迅速冷却，以形成马氏体，并提高材料的硬度和强度。

此外，还可以通过时效处理来进一步调整奥氏体不锈钢的力学性能。

时效处理是在固溶处理或淬火后，将不锈钢加热至适当的温度，然后保温一段时间，使材料中的析出相稳定，从而提高材料的强度和耐蚀性。

总之，奥氏体不锈钢的热处理能够调整材料的组织结构和性能，从而满足不同应用的要求。

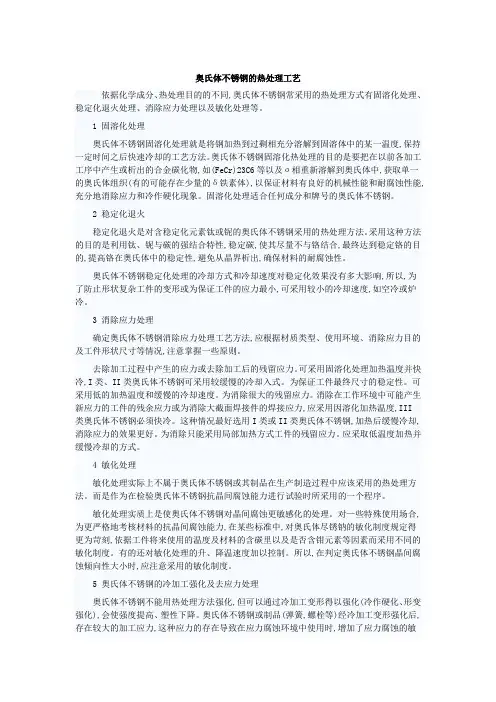

奥氏体不锈钢的热处理工艺依据化学成分、热处理目的的不同,奥氏体不锈钢常采用的热处理方式有固溶化处理、稳定化退火处理、消除应力处理以及敏化处理等。

1 固溶化处理奥氏体不锈钢固溶化处理就是将钢加热到过剩相充分溶解到固溶体中的某一温度,保持一定时间之后快速冷却的工艺方法。

奥氏体不锈钢固溶化热处理的目的是要把在以前各加工工序中产生或析出的合金碳化物,如(FeCr)23C6等以及σ相重新溶解到奥氏体中,获取单一的奥氏体组织(有的可能存在少量的δ铁素体),以保证材料有良好的机械性能和耐腐蚀性能,充分地消除应力和冷作硬化现象。

固溶化处理适合任何成分和牌号的奥氏体不锈钢。

2 稳定化退火稳定化退火是对含稳定化元素钛或铌的奥氏体不锈钢采用的热处理方法。

采用这种方法的目的是利用钛、铌与碳的强结合特性,稳定碳,使其尽量不与铬结合,最终达到稳定铬的目的,提高铬在奥氏体中的稳定性,避免从晶界析出,确保材料的耐腐蚀性。

奥氏体不锈钢稳定化处理的冷却方式和冷却速度对稳定化效果没有多大影响,所以,为了防止形状复杂工件的变形或为保证工件的应力最小,可采用较小的冷却速度,如空冷或炉冷。

3 消除应力处理确定奥氏体不锈钢消除应力处理工艺方法,应根据材质类型、使用环境、消除应力目的及工件形状尺寸等情况,注意掌握一些原则。

去除加工过程中产生的应力或去除加工后的残留应力。

可采用固溶化处理加热温度并快冷,I类、II类奥氏体不锈钢可采用较缓慢的冷却入式。

为保证工件最终尺寸的稳定性。

可采用低的加热温度和缓慢的冷却速度。

为消除很大的残留应力。

消除在工作环境中可能产生新应力的工件的残余应力或为消除大截面焊接件的焊接应力,应采用因溶化加热温度,III类奥氏体不锈钢必须快冷。

这种情况最好选用I类或II类奥氏体不锈钢,加热后缓慢冷却,消除应力的效果更好。

为消除只能采用局部加热方式工件的残留应力。

应采取低温度加热并缓慢冷却的方式。

4 敏化处理敏化处理实际上不属于奥氏体不锈钢或其制品在生产制造过程中应该采用的热处理方法。

第三节不锈钢机组连续热处理炉一、不锈钢带的热处理工艺在大气中能抵抗腐蚀的钢称为不锈钢。

不锈钢按其金相组织结构可以分成三大类，即奥氏体不锈钢，铁素体不锈钢及马氏体不锈钢。

1.奥氏体不锈钢的热处理工艺奥氏体不锈钢是一种铬镍合金钢，其主要合金元素的含量，镍大于6%，铬16~26%，为了使钢获得特殊性能某些加有钼、钛、铌等其它元素。

这类钢的热处理工艺是退火处理，其目的一方面使加工以后的金属组织再结晶，以使其充分软化，便于再加工，另一方面是将碳化物固熔在奥氏体组织中，以增强抗腐蚀性。

奥氏体不锈钢的退火温度范围一般为1000~11500C，然后在此温度急速冷却，依靠快冷，能把碳呈固熔状态的奥氏体保持到常温（若冷却速度慢，则析出碳化物）。

冷却方式视带钢材质及厚度而异，可以水冷、喷雾冷却、保护气体喷吹冷却及空冷等。

2.铁素体不锈钢的热处理工艺铁素体不锈钢是以铬元素为主（含铬占11~28%）的合金钢，大都是低碳的，镍含量很少。

这类钢的热处理也只是进行退火，其目的是消除应力，软化，增加延展性。

这类钢的退火温度范围为650~8500C，在空气、水或保护气体中冷却。

对于高铬钢要注意在400~5000C范围内徐冷时会产生脆化，因此应该尽量避免在这一范围中停留。

3.马氏体不锈钢的热处理工艺此类不锈钢亦以铬为主要合金元素（含铬10~18%），碳在0.08~1.2%范围内，大多数不含镍，个别含少量镍（2. 5%）。

马氏体不锈钢的热处理一般有下列几种工艺：退火——热轧以后由于冷却较快而发生硬化，为了软化处理，增加延展性，需要进行退火。

退火温度为850~9200C，炉冷到6000C，然后空冷的称为完全退火，一般在罩式炉中进行。

退火温度为620~7800C，然后空冷的称为过程退火，一般在连续式炉内进行。

淬火——马氏体不锈钢经过高温急冷可以得到很高的硬度，其淬火温度为925~10650C，油淬或空冷。

为了消除淬火以后的内部应力，一般还需要进行消除应力退火和回火。

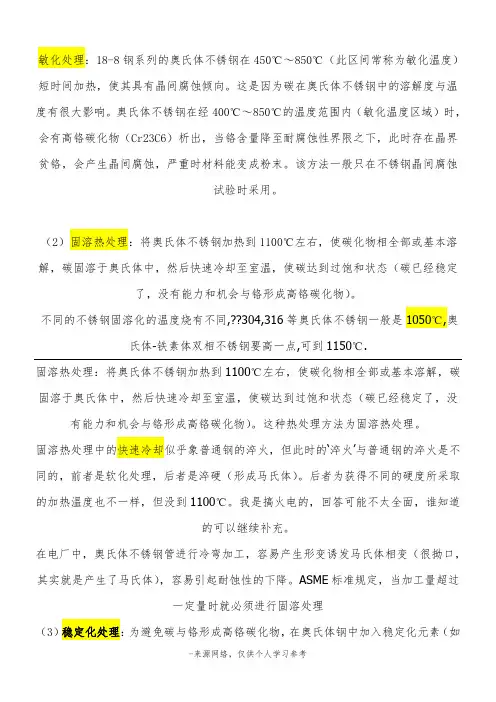

敏化处理：18-8钢系列的奥氏体不锈钢在450℃～850℃（此区间常称为敏化温度）短时间加热，使其具有晶间腐蚀倾向。

这是因为碳在奥氏体不锈钢中的溶解度与温度有很大影响。

奥氏体不锈钢在经400℃～850℃的温度范围内（敏化温度区域）时，会有高铬碳化物（Cr23C6）析出，当铬含量降至耐腐蚀性界限之下，此时存在晶界贫铬，会产生晶间腐蚀，严重时材料能变成粉末。

该方法一般只在不锈钢晶间腐蚀的可以继续补充。

在电厂中，奥氏体不锈钢管进行冷弯加工，容易产生形变诱发马氏体相变（很拗口，其实就是产生了马氏体），容易引起耐蚀性的下降。

ASME标准规定，当加工量超过一定量时就必须进行固溶处理（3）稳定化处理：为避免碳与铬形成高铬碳化物，在奥氏体钢中加入稳定化元素（如Ti和Nb），在加热到875℃以上温度时，能形成稳定的碳化物。

这是因为Ti（或Nb）能优先与碳结合，形成TiC（或NbC），从而大大降低了奥氏体中固溶碳的浓度（含量），起到了牺牲Ti（或Nb）保护Cr的目的。

含Ti（或Nb）的奥氏体不锈钢（如：1Cr18Ni9Ti，1Cr18Ni9Nb）经稳定化处理后比进行固溶热处理更具有良好的综合机械性能。

Ti和Nb（不锈钢材料常识1.什么是不锈钢？????不锈钢是在普通碳钢的基础上，加入一组铬的质量分数（wCr）大于12%合金元素的钢材，它在空气作用下能保持金属是由于在这类钢中含有一定量的铬合金元素，能使钢材表面形成一层不溶解于某些介质的坚固的氧化薄膜（钝化膜），使在这类钢中，有些除含较多的铬（Cr）外，还匹配加入较多的其他合金元素，如镍（Ni），使之在空气中、水中、蒸汽中许多种酸、碱、盐的水溶液中也有足够的稳定性，甚至在高温或低温环境中，仍能保持其耐腐蚀的优点。

2.不锈钢分类方法有几种？????—马氏体(A—??(1)～32.0%范围内。

但??(2)11.5%-18.0 ??(3)8%-温度15??(4)-铬为基3.中国与世界各地区不锈钢钢号近似对照涂抹的一种黑乎乎的固体润滑剂吧：二硫化钼（MoS2）,从它就得出了2点结论不是：[1]Mo确实是一种耐高温的物质（知道黄金用什么坩埚熔吗？钼坩埚！）。

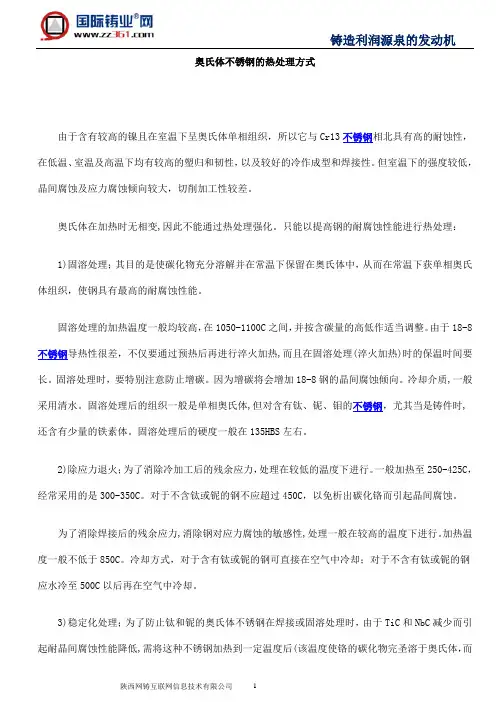

奥氏体不锈钢的热处理方式由于含有较高的镍且在室温下呈奥氏体单相组织，所以它与Cr13不锈钢相北具有高的耐蚀性，在低温、室温及高温下均有较高的塑归和韧性，以及较好的冷作成型和焊接性。

但室温下的强度较低，晶间腐蚀及应力腐蚀倾向较大，切削加工性较差。

奥氏体在加热时无相变,因此不能通过热处理强化。

只能以提高钢的耐腐蚀性能进行热处理：1)固溶处理；其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获单相奥氏体组织，使钢具有最高的耐腐蚀性能。

固溶处理的加热温度一般均较高，在1050-1100C之间，并按含碳量的高低作适当调整。

由于18-8不锈钢导热性很差，不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。

固溶处理时，要特别注意防止增碳。

因为增碳将会增加18-8钢的晶间腐蚀倾向。

冷却介质,一般采用清水。

固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢，尤其当是铸件时,还含有少量的铁素体。

固溶处理后的硬度一般在135HBS左右。

2)除应力退火；为了消除冷加工后的残余应力，处理在较低的温度下进行。

一般加热至250-425C，经常采用的是300-350C。

对于不含钛或铌的钢不应超过450C，以免析出碳化铬而引起晶间腐蚀。

为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。

加热温度一般不低于850C。

冷却方式，对于含有钛或铌的钢可直接在空气中冷却；对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。

3)稳定化处理；为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时，由于TiC和NbC减少而引起耐晶间腐蚀性能降低,需将这种不锈钢加热到一定温度后(该温度使铬的碳化物完圣溶于奥氏体，而TiC和NbC只部分溶解)再缓冷。

在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC，而不析出铬的碳化物，从而消除18-8奥氏体不锈钢的晶间腐蚀倾向,这种处理过程称之为稳定化处理。

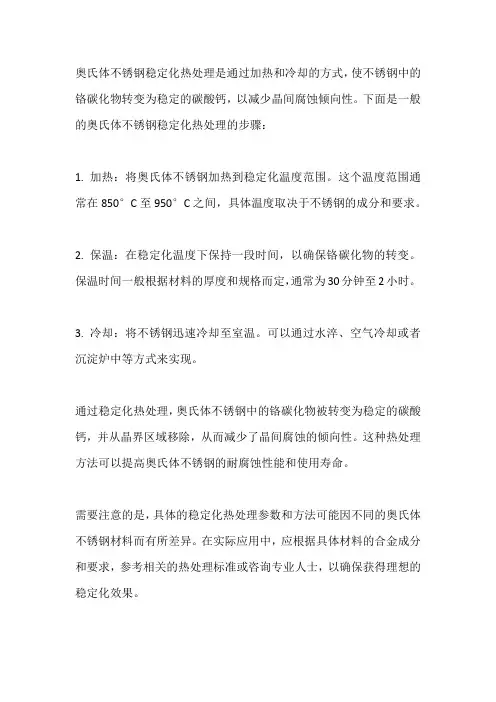

奥氏体不锈钢稳定化热处理是通过加热和冷却的方式，使不锈钢中的铬碳化物转变为稳定的碳酸钙，以减少晶间腐蚀倾向性。

下面是一般的奥氏体不锈钢稳定化热处理的步骤：
1. 加热：将奥氏体不锈钢加热到稳定化温度范围。

这个温度范围通常在850°C至950°C之间，具体温度取决于不锈钢的成分和要求。

2. 保温：在稳定化温度下保持一段时间，以确保铬碳化物的转变。

保温时间一般根据材料的厚度和规格而定，通常为30分钟至2小时。

3. 冷却：将不锈钢迅速冷却至室温。

可以通过水淬、空气冷却或者沉淀炉中等方式来实现。

通过稳定化热处理，奥氏体不锈钢中的铬碳化物被转变为稳定的碳酸钙，并从晶界区域移除，从而减少了晶间腐蚀的倾向性。

这种热处理方法可以提高奥氏体不锈钢的耐腐蚀性能和使用寿命。

需要注意的是，具体的稳定化热处理参数和方法可能因不同的奥氏体不锈钢材料而有所差异。

在实际应用中，应根据具体材料的合金成分和要求，参考相关的热处理标准或咨询专业人士，以确保获得理想的稳定化效果。

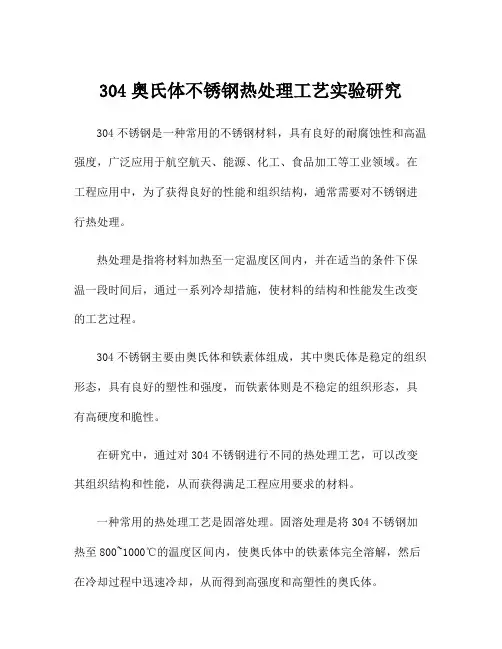

304奥氏体不锈钢热处理工艺实验研究304不锈钢是一种常用的不锈钢材料，具有良好的耐腐蚀性和高温强度，广泛应用于航空航天、能源、化工、食品加工等工业领域。

在工程应用中，为了获得良好的性能和组织结构，通常需要对不锈钢进行热处理。

热处理是指将材料加热至一定温度区间内，并在适当的条件下保温一段时间后，通过一系列冷却措施，使材料的结构和性能发生改变的工艺过程。

304不锈钢主要由奥氏体和铁素体组成，其中奥氏体是稳定的组织形态，具有良好的塑性和强度，而铁素体则是不稳定的组织形态，具有高硬度和脆性。

在研究中，通过对304不锈钢进行不同的热处理工艺，可以改变其组织结构和性能，从而获得满足工程应用要求的材料。

一种常用的热处理工艺是固溶处理。

固溶处理是将304不锈钢加热至800~1000℃的温度区间内，使奥氏体中的铁素体完全溶解，然后在冷却过程中迅速冷却，从而得到高强度和高塑性的奥氏体。

在固溶处理过程中，加热温度的选择是十分关键的。

过低的温度无法完全溶解铁素体，从而影响材料的性能；而过高的温度会导致奥氏体的粗化，降低材料的强度和耐腐蚀性。

此外，还可以进行还原退火处理。

还原退火是将304不锈钢加热至800~1000℃的温度区间内，使奥氏体中的过渡金属元素（如铬、镍）还原成金属氧化物，从而提高不锈钢的耐腐蚀性能。

在实验研究中，可以通过金相显微镜观察样品的显微组织形貌，通过硬度测试仪测试样品的硬度，以及通过拉伸试验仪测试样品的引伸力和断裂强度等参数，评估不同热处理工艺对304不锈钢性能的影响。

在研究中，发现固溶处理后的304不锈钢具有较高的塑性和强度，适用于强度要求较高的工程应用。

而还原退火处理后的304不锈钢具有良好的耐腐蚀性能，适用于耐腐蚀要求较高的工程应用。

总之，304不锈钢的热处理工艺对于获得满足不同工程应用要求的材料至关重要。

通过合理选择热处理工艺和优化工艺参数，可以改善304不锈钢的性能，并提高其在工程领域的应用价值。

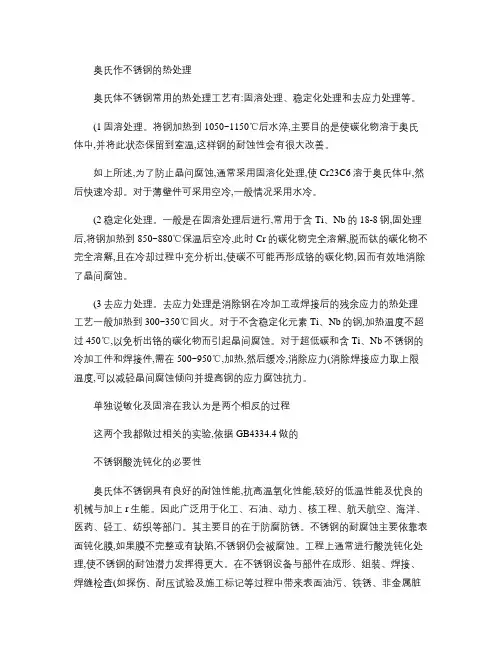

奥氏作不锈钢的热处理奥氏体不锈钢常用的热处理工艺有:固溶处理、稳定化处理和去应力处理等。

(1固溶处理。

将钢加热到1050~1150℃后水淬,主要目的是使碳化物溶于奥氏体中,并将此状态保留到室温,这样钢的耐蚀性会有很大改善。

如上所述,为了防止晶问腐蚀,通常采用固溶化处理,使Cr23C6溶于奥氏体中,然后快速冷却。

对于薄壁件可采用空冷,一般情况采用水冷。

(2稳定化处理。

一般是在固溶处理后进行,常用于含Ti、Nb的18-8钢,固处理后,将钢加热到850~880℃保温后空冷,此时Cr的碳化物完全溶解,脱而钛的碳化物不完全溶解,且在冷却过程中充分析出,使碳不可能再形成铬的碳化物,因而有效地消除了晶间腐蚀。

(3去应力处理。

去应力处理是消除钢在冷加工或焊接后的残余应力的热处理工艺一般加热到300~350℃回火。

对于不含稳定化元素Ti、Nb的钢,加热温度不超过450℃,以免析出铬的碳化物而引起晶间腐蚀。

对于超低碳和含Ti、Nb不锈钢的冷加工件和焊接件,需在500~950℃,加热,然后缓冷,消除应力(消除焊接应力取上限温度,可以减轻晶间腐蚀倾向并提高钢的应力腐蚀抗力。

单独说敏化及固溶在我认为是两个相反的过程这两个我都做过相关的实验,依据GB4334.4做的不锈钢酸洗钝化的必要性奥氏体不锈钢具有良好的耐蚀性能,抗高温氧化性能,较好的低温性能及优良的机械与加上r生能。

因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。

其主要目的在于防腐防锈。

不锈钢的耐腐蚀主要依靠表面钝化膜,如果膜不完整或有缺陷,不锈钢仍会被腐蚀。

工程上通常进行酸洗钝化处理,使不锈钢的耐蚀潜力发挥得更大。

在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等,这些物质影响了不锈钢设备与部件表面质量,破坏了其表面的氧化膜,降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀,甚至会导致应力腐蚀破裂。

304奥氏体热处理针状马氏体
304奥氏体、热处理和针状马氏体都是金属材料学中的重要概念。

首先，我们来谈谈304奥氏体。

304不锈钢是一种常见的不锈钢材料，主要由铁、铬和镍组成。

304奥氏体指的是在室温下稳定存在的铁素体和铬、镍等元素共同形成的奥氏体组织。

这种组织具有良好的耐腐蚀性能和机械性能，因此被广泛应用于化工、食品加工、医疗器械等领域。

接下来是热处理。

热处理是一种通过加热和冷却金属材料来改变其组织和性能的工艺。

对于304不锈钢，热处理可以通过控制加热温度和冷却速度来调整其晶粒尺寸和奥氏体含量，从而影响其硬度、强度和耐腐蚀性能。

常见的热处理工艺包括固溶处理、时效处理等。

最后是针状马氏体。

针状马氏体是一种在金属材料中形成的一种细长形状的组织结构，通常出现在奥氏体不锈钢等合金材料中。

针状马氏体的形成可以通过快速冷却或机械变形等方式实现。

它具有高强度和良好的韧性，可以显著提高材料的力学性能。

总的来说，304奥氏体、热处理和针状马氏体都是金属材料学
中非常重要的概念，它们之间密切相关，对于理解材料的性能和应用具有重要意义。

希望以上信息能够对你有所帮助。

奥氏体不锈钢焊后热处理温度哎呀，今天咱们聊聊奥氏体不锈钢焊后热处理温度这个话题。

听起来好像有点技术含量，不过别担心，咱们把它说得轻松点儿，保证你听了之后能点头如捣蒜。

说到焊接，很多人可能会想，这个东西是不是跟咱们平时烤串儿有关系呢？其实啊，焊接和烤串儿有一丢丢相似之处，都是把材料融合在一起，只不过咱们用的不是羊肉串，而是金属哦。

奥氏体不锈钢，这个名字听上去挺高大上的。

它就是一种耐腐蚀、抗氧化的好材料，常常被拿来做厨房用品、化工设备等等。

不过，咱们说到焊接的时候，就不能掉以轻心了。

焊接完了，钢材的内部结构会发生变化，就像人打了场架，情绪激动，得先冷静下来才行。

这个时候就需要热处理了，给它放个假，调整一下心态。

焊后热处理的温度到底定多少合适呢？哎，这就跟做菜一样，有的人喜欢重口味，有的人喜欢清淡，合适的温度就得看具体情况。

有些情况下，可能只需要加热到600度，这样能够让钢材的组织变得更加均匀；但有的时候，得加热到1000度以上，这样才能彻底消除焊接过程中产生的应力。

这就像你放松心情，有时候一杯热茶就够了，有时候可能得泡个澡才能舒服。

不过啊，咱们可不能随便调温度，得根据实际需求来。

举个例子，做化工设备的焊接，要求就特别严格，因为在高温高压的环境下，一点点小问题都可能酿成大祸。

就好比你在外面吃火锅，服务员说汤底不够，别忘了及时加点水，免得锅底糊了。

所以，焊后热处理的温度和时间，得仔细安排，不能马虎。

接下来聊聊热处理的方式。

常见的有退火、正火、淬火等。

退火就像给金属做个大保健，能让它的内部结构放松，减少应力；正火呢，就像是上了一堂淬炼课，把金属的组织调教得更加结实；而淬火，则是给金属来个“冷水浴”，迅速降温，让它的硬度提升。

每种方式都有自己的“拿手绝活”，得根据需要选对了，才能达到最佳效果。

很多人可能会问了，咱们怎么知道用哪个温度、哪个方式呢？嘿嘿，这就要靠经验和数据了，像老道的师傅，一看温度就知道该怎么调。

奥氏体不锈钢固溶热处理奥氏体不锈钢，这名字听起来就很高大上吧？它就是一种大家日常生活中常见的金属，像我们厨房里的锅碗瓢盆，甚至是一些精致的首饰。

这种材料的一个重要处理过程就是固溶热处理，听起来复杂，其实简单来说，就是让金属的结构变得更加紧密、牢固。

就像你把一堆沙子和水混合在一起，水把沙子粘在了一起，形成一个更坚固的沙堡。

固溶热处理就是通过高温加热，把金属中的一些元素溶解到基体中，达到强化的效果。

说到温度，那真是个“大问题”。

固溶热处理的温度一般是在1000℃左右，哇，这可不是闹着玩的。

想象一下，金属在这么高的温度下，就像在火锅里涮羊肉一样，变得软乎乎的。

这时候，一些合金元素会开始在金属的内部“溶解”，形成一个均匀的固溶体，增强了金属的力学性能。

简单来说，就是让金属的“内涵”更加丰富，强度和韧性都能提升。

这样一来，材料就不容易生锈，使用寿命也会更长。

不过，光有高温还不够。

后续的快速冷却也很关键。

这就像把刚煮好的鸡蛋迅速放进冷水里，蛋白质凝固得更快，口感更好。

而在金属的世界里，这个过程叫做淬火。

冷却速度越快，金属的微观结构就越能稳定，强度就越高。

很多人可能会想，为什么不一直保持高温呢？高温虽然能让金属变得柔软，但如果一直处于这种状态，就像一头大象在温水里泡着，反而变得无比笨重，没法发挥它的真正实力。

那我们再聊聊奥氏体不锈钢的应用。

它可不是说仅仅在厨房里待着，它的身影随处可见。

比如说，医疗器械、化工设备，还有汽车的零部件，几乎都能看到它的身影。

这种材料的耐腐蚀性和强度，让它在各种环境下都能游刃有余。

说到这里，有人可能会问，这么好的材料是不是特别贵？其实也不一定，虽然相对于普通的碳钢来说贵一点，但从长远来看，耐用性好，能省下不少维修费用，划算得很。

奥氏体不锈钢的外观也是一大亮点，表面光滑亮丽，像镜子一样，让人一看就心情大好。

我们在选择厨房用品时，看到那些闪闪发光的不锈钢器皿，心里是不是都忍不住想买一套回家呢？这就是它的魅力所在。
