D-EDS-009 电气设备编号原则

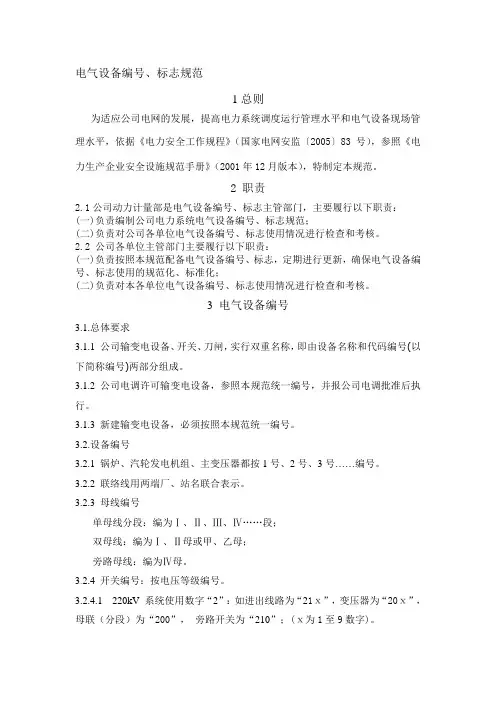

电气设备编号、标志规范1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。

2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。

3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。

3.1.3 新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2 联络线用两端厂、站名联合表示。

3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。

3.2.4 开关编号：按电压等级编号。

3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。

3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。

3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。

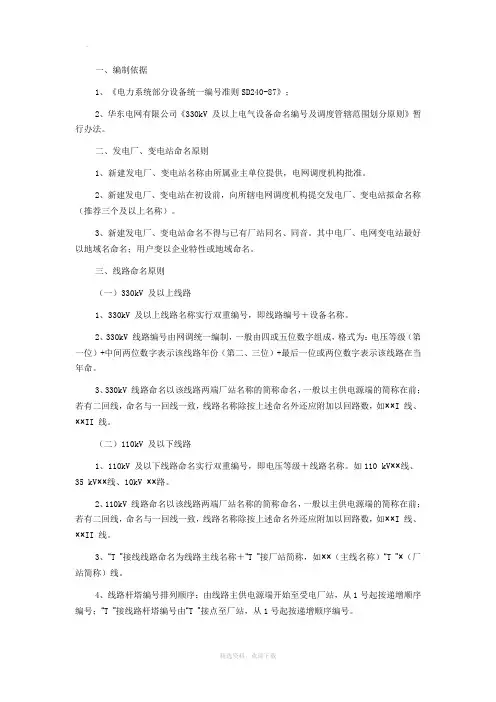

一、编制依据1、《电力系统部分设备统一编号准则SD240-87》；2、华东电网有限公司《330kV 及以上电气设备命名编号及调度管辖范围划分原则》暂行办法。

二、发电厂、变电站命名原则1、新建发电厂、变电站名称由所属业主单位提供，电网调度机构批准。

2、新建发电厂、变电站在初设前，向所辖电网调度机构提交发电厂、变电站拟命名称（推荐三个及以上名称）。

3、新建发电厂、变电站命名不得与已有厂站同名、同音。

其中电厂、电网变电站最好以地域名命名；用户变以企业特性或地域命名。

三、线路命名原则（一）330kV 及以上线路1、330kV 及以上线路名称实行双重编号，即线路编号＋设备名称。

2、330kV 线路编号由网调统一编制，一般由四或五位数字组成，格式为：电压等级（第一位）+中间两位数字表示该线路年份（第二、三位）+最后一位或两位数字表示该线路在当年命。

3、330kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。

（二）110kV 及以下线路1、110kV 及以下线路命名实行双重编号，即电压等级＋线路名称。

如110 kV××线、35 kV××线、10kV ××路。

2、110kV 线路命名以该线路两端厂站名称的简称命名，一般以主供电源端的简称在前；若有二回线，命名与一回线一致，线路名称除按上述命名外还应附加以回路数，如××I 线、××II 线。

3、“T ”接线线路命名为线路主线名称＋“T ”接厂站简称，如××（主线名称）“T ”×（厂站简称）线。

4、线路杆塔编号排列顺序：由线路主供电源端开始至受电厂站，从1号起按递增顺序编号；“T ”接线路杆塔编号由“T ”接点至厂站，从1号起按递增顺序编号。

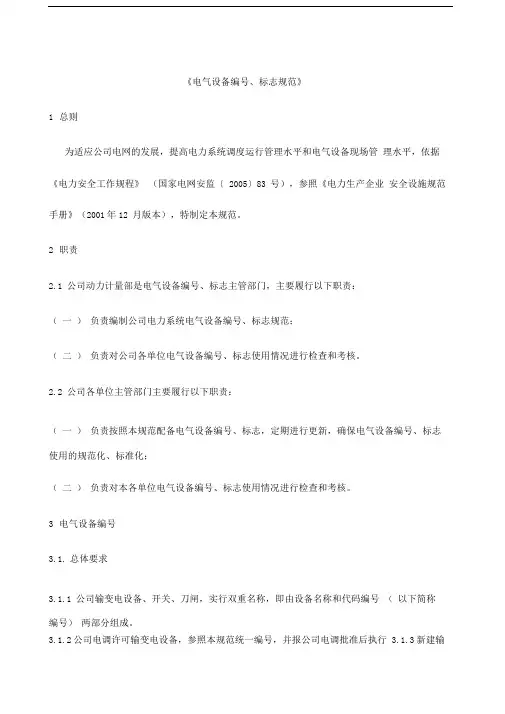

《电气设备编号、标志规范》1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。

2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。

3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。

3.1.3 新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2 联络线用两端厂、站名联合表示。

3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。

3.2.4 开关编号：按电压等级编号。

3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。

3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。

3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。

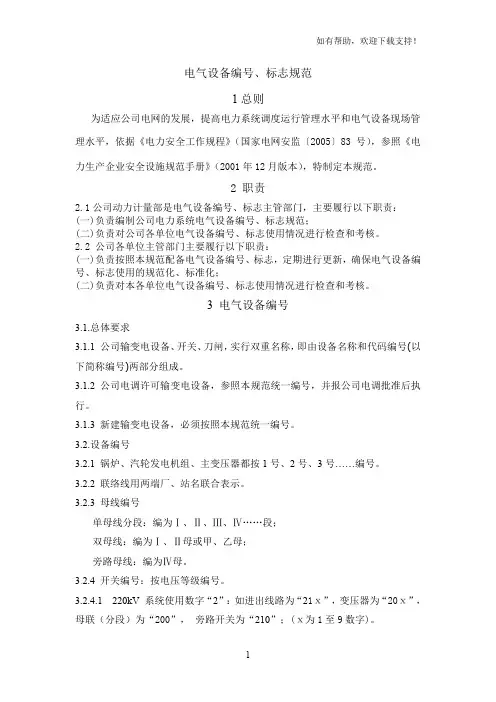

《电气设备编号、标志规范》1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。

2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。

3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。

3.1.3 新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2 联络线用两端厂、站名联合表示。

3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。

3.2.4 开关编号：按电压等级编号。

3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。

3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。

3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。

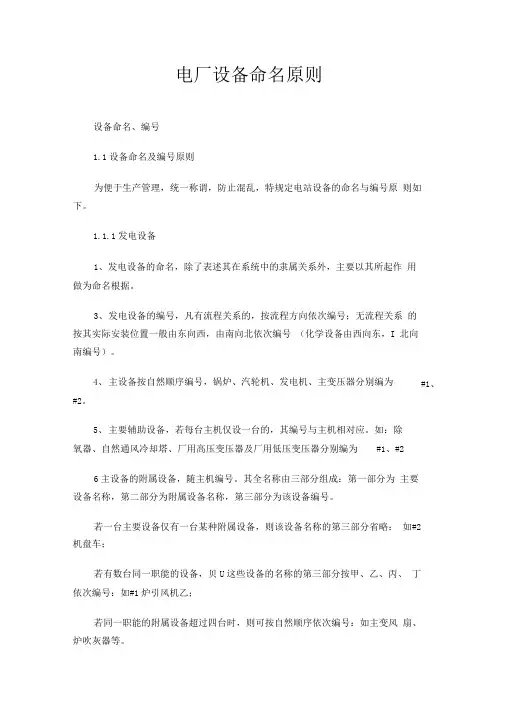

电厂设备命名原则设备命名、编号1.1设备命名及编号原则为便于生产管理，统一称谓，防止混乱，特规定电站设备的命名与编号原则如下。

1.1.1发电设备1、发电设备的命名，除了表述其在系统中的隶属关系外，主要以其所起作用做为命名根据。

3、发电设备的编号，凡有流程关系的，按流程方向依次编号；无流程关系的按其实际安装位置一般由东向西，由南向北依次编号（化学设备由西向东，I 北向南编号）。

4、主设备按自然顺序编号，锅炉、汽轮机、发电机、主变压器分别编为#1、#2。

5、主要辅助设备，若每台主机仅设一台的，其编号与主机相对应。

如：除氧器、自然通风冷却塔、厂用高压变压器及厂用低压变压器分别编为#1、#26主设备的附属设备，随主机编号。

其全名称由三部分组成：第一部分为主要设备名称，第二部分为附属设备名称，第三部分为该设备编号。

若一台主要设备仅有一台某种附属设备，则该设备名称的第三部分省略：如#2机盘车；若有数台同一职能的设备，贝U这些设备的名称的第三部分按甲、乙、丙、丁依次编号：如#1炉引风机乙；若同一职能的附属设备超过四台时，则可按自然顺序依次编号：如主变风扇、炉吹灰器等。

7、公用设备有数台时，由1号起始按自然顺序编号，以防重复混淆。

8、输煤皮带按前进方向由1号起始顺序编号（地下皮带定为0号）。

厂区以煤场为中心外侧为甲、内侧为乙。

9、阀门根据其在系统中的地位命名，同一职能的两个串联门，在门的名称后标以一次和二次门（按工质流向，前为一次，后为二次）。

10、所有厂用电动机随所驱动的转动机械编号。

2.1.2变配电设备电气调管一次设备以调度部门下达的命名与编号为准，110KV设备采用双重编号命名。

发电机出口10kV系统及35kV、110kV系统称为系统侧，厂用10kV侧与0.4kV系统称为厂用侧。

1.母线编号：由设备所属系统、电压等级、及罗马数字组成，如：系统10KVI 段母线。

2.线路的命名：a.线路的命名由线路名称和线路调度编号二部分组成；b.电厂与变电站之间联络线的名称：一般按厂站名各取第一个字头组合而成，线路名称的顺序是第一位取电厂第一个字头，第二位取对侧变电站名称的第一个字头，如：金张一线；c.当线路为多回并列时，线路名称除按上条命名外还应附加以电厂端出线编号的顺序编制的回路数；d.输电线路除线路名称外，还应配以线路调度编号（即双重编号）；e.线路序号取11~99，其编制原则：按110KV变电站的间隔序号。

电气设备编号、标志规范1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。

2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。

3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。

3.1.3 新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2 联络线用两端厂、站名联合表示。

3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。

3.2.4 开关编号：按电压等级编号。

3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。

3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。

3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。

电气设备编号、标志规范1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83号），参照《电力生产企业安全设施规范手册》（2001年12月版本），特制定本规范。

2 职责2.1公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：(一)负责编制公司电力系统电气设备编号、标志规范；(二)负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：(一)负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；(二)负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3 电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号(以下简称编号)两部分组成。

3.1.2 公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行。

3.1.3 新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1 锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2 联络线用两端厂、站名联合表示。

3.2.3 母线编号单母线分段：编为Ⅰ、Ⅱ、Ⅲ、Ⅳ……段；双母线：编为Ⅰ、Ⅱ母或甲、乙母；旁路母线：编为Ⅳ母。

3.2.4 开关编号：按电压等级编号。

3.2.4.1 220kV 系统使用数字“2”：如进出线路为“21ⅹ”，变压器为“20ⅹ”，母联（分段）为“200”，旁路开关为“210”；(ⅹ为1至9数字)。

3.2.4.2 110kV系统使用数字“1和3”：如进出线路为“站号＋1ⅹ”，变压器为“站号＋3ⅹ”，母联（分段）为“站号＋10”，旁路开关为“站号＋30”；(ⅹ为1至9数字)。

3.2.4.3 35kV系统使用数字“5和7”：如进出线路为“站号＋7ⅹ”，变压器为“站号＋5y”，母联（分段）为“站号＋50”，旁路开关编“站号＋70（0）”；(ⅹ为1至9数字或01至99数字；y为1至9数字)。

《电气设备编号、标志规范》1总则为适应公司电网的发展，提高电力系统调度运行管理水平和电气设备现场管理水平，依据《电力安全工作规程》（国家电网安监〔2005〕83 号），参照《电力生产企业安全设施规范手册》（2001年12 月版本），特制定本规范。

2职责2.1 公司动力计量部是电气设备编号、标志主管部门，主要履行以下职责：（一）负责编制公司电力系统电气设备编号、标志规范；（二）负责对公司各单位电气设备编号、标志使用情况进行检查和考核。

2.2 公司各单位主管部门主要履行以下职责：（一）负责按照本规范配备电气设备编号、标志，定期进行更新，确保电气设备编号、标志使用的规范化、标准化；（二）负责对本各单位电气设备编号、标志使用情况进行检查和考核。

3电气设备编号3.1.总体要求3.1.1 公司输变电设备、开关、刀闸，实行双重名称，即由设备名称和代码编号（以下简称编号）两部分组成。

3.1.2公司电调许可输变电设备，参照本规范统一编号，并报公司电调批准后执行 3.1.3新建输变电设备，必须按照本规范统一编号。

3.2.设备编号3.2.1锅炉、汽轮发电机组、主变压器都按1号、2号、3号……编号。

3.2.2联络线用两端厂、站名联合表示。

3.2.3母线编号单母线分段：编为I、U、M、W……段；双母线：编为I、U母或甲、乙母；旁路母线：编为W母。

3.2.4开关编号：按电压等级编号。

3.2.4.1220kV 系统使用数字“ 2”：如进出线路为“ 21 x”，变压器为“ 20x”，母联（分段）为“ 200”，旁路开关为“ 210”；（x为1至9数字）。

3.2.4.2110kV 系统使用数字“ 1和3”：如进出线路为“站号+ 1x”，变压器为“站号+3x”，母联（分段）为“站号+ 10”，旁路开关为“站号+ 30”；（x为1至9数字）。

3.2.4.335kV 系统使用数字“ 5和7”：如进出线路为“站号+ 7x”，变压器为“站号+5y ”，母联（分段）为“站号+ 50”，旁路开关编“站号+ 70 （0）”；（x为1至9数字或01 至99数字；y为1至9数字）。

化工区电气设备编号说明一、变电所内电气设备的编码XXX— W AA T Y — ZZ(1) (2) (3) (4) (5) (6)编码解释：（1） XXX 装置代码（参见项目，可以省略）（2） W 配电室代号从1-9（装置只有一个配电室可以省略）（3） AA 设备代码（见附表1-1）（4） T 额定电压等级代码（见附表1-2，只有配电柜带有电压等级代码，其它设备省略）（5） Y 组别号从1-9（以母线或一组并列安装柜体为组别号）（6） ZZ 设备编号（如果有母联，将以母联为01号，如果没有母联，将进线为01号。

一段将以单号顺编，二段将以双号顺编。

中压PT为02和03号，中压进线为04和05号）。

注：其中在图纸和配电柜只标注（3）（4）（5）（6）编号，其它省略。

附表 2.1-1附表2.1-2二、装置区内电气设备编码LLP - 05 01(1) (2) (3)(1) 设备名称代码（见附表2-1）(2) 装置区区域编号代码（两位数，由项目定，项目无要求可以省略）(3) 系列号代码 01，02，03 ………附表 2.2-1三、化工区电气设备编号执行说明：1、在配电柜编号时，以面对中压柜左边为Ⅰ段，右边为Ⅱ段。

以面对低压柜左边为Ⅱ段，右边为Ⅰ段。

Ⅰ段编写单号，Ⅱ段编写双号（此项要求主要考虑到配电室中低压是面对面布置）。

2、中低压柜盘以一组母线进行分组。

如SBC1（2）表示为6kV中压柜1（2）组。

如SBD1（2）表示为0.4kV中压柜1（2）组。

3、中压母联柜为Y01号柜，中压1#进线为Y05号柜，Ⅰ段PT为Y03号柜。

中压2#进线为Y04号柜，Ⅱ段PT为02号柜。

4、低压母联柜为Y01号柜，低压1#进线为Y07号柜。

低压2#进线为Y04号柜。

5、总变10kV、6kV进线编号不执行Y05、Y04编号，母联柜的编号为Y01。

总变出线名称装置名称+中压柜组编号+1#（2#）线。

如乙烯装置出线名称为乙烯SBC1组1#线、乙烯SBC1组2#线、乙烯SBC2组1#线、乙烯SBC2组2#线。

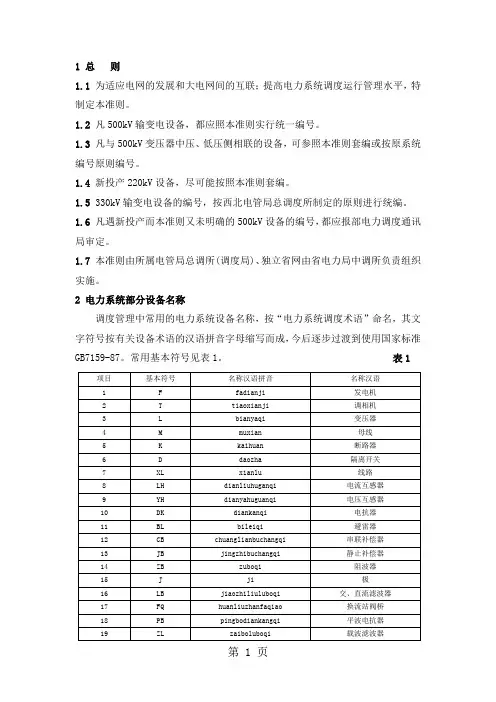

1 总则1.1 为适应电网的发展和大电网间的互联；提高电力系统调度运行管理水平，特制定本准则。

1.2 凡500kV输变电设备，都应照本准则实行统一编号。

1.3 凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。

1.4 新投产220kV设备，尽可能按照本准则套编。

1.5 330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编。

1.6 凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。

1.7 本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。

2 电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159-87。

常用基本符号见表1。
