2020年秋人教版八年级物理随堂练——5章透镜及其应用章节综合练习

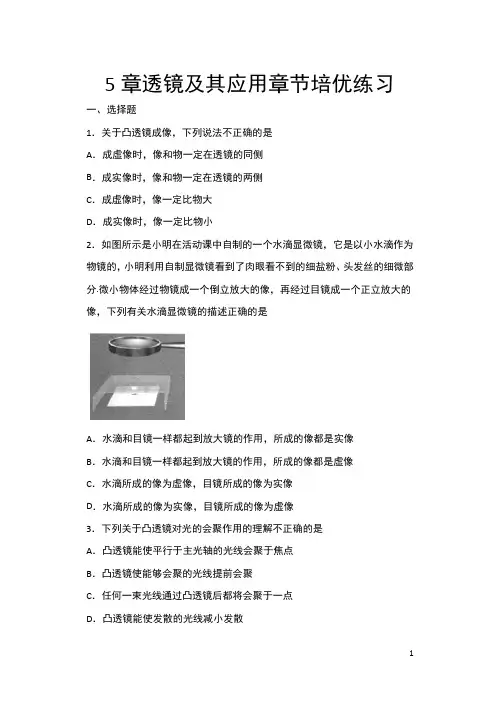

5章透镜及其应用章节培优练习一、选择题1．关于凸透镜成像，下列说法不正确的是A．成虚像时，像和物一定在透镜的同侧B．成实像时，像和物一定在透镜的两侧C．成虚像时，像一定比物大D．成实像时，像一定比物小2．如图所示是小明在活动课中自制的一个水滴显微镜，它是以小水滴作为物镜的，小明利用自制显微镜看到了肉眼看不到的细盐粉、头发丝的细微部分.微小物体经过物镜成一个倒立放大的像，再经过目镜成一个正立放大的像，下列有关水滴显微镜的描述正确的是A．水滴和目镜一样都起到放大镜的作用，所成的像都是实像B．水滴和目镜一样都起到放大镜的作用，所成的像都是虚像C．水滴所成的像为虚像，目镜所成的像为实像D．水滴所成的像为实像，目镜所成的像为虚像3．下列关于凸透镜对光的会聚作用的理解不正确的是A．凸透镜能使平行于主光轴的光线会聚于焦点B．凸透镜使能够会聚的光线提前会聚C．任何一束光线通过凸透镜后都将会聚于一点D．凸透镜能使发散的光线减小发散4．教室里安装的电子白板投影仪,其镜头的焦距为15cm,为了在白板上得到清晰的像,投影仪镜头到白板的距离应A．等于30cm B．大于30cmC．小于15cm D．大于15cm，小于30cm5．下列关于实像和虚像的说法，正确的是A．虚像就是影子，实像是由实际光形成的光斑B．虚像是人的幻觉，实像有实际光进入人眼C．实像是光经过折射后形成的，虚像是光经过反射后形成的D．实像能在光屏上呈现，虚像则不能6．全国中学生体质健康调研表明：中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（）A．甲是近视眼，应配戴凸透镜制成的眼镜矫正B．甲是近视眼，应配戴凹透镜制成的眼镜矫正C．乙是近视眼，应配戴凸透镜制成的眼镜矫正D．乙是近视眼，应配戴凹透镜制成的眼镜矫正7．小明用同一个相机给同一个古塔拍了四张照片，拍摄下列哪张照片时镜头伸出最长（）A．B．C．D．8．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．9．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲10．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小二、填空题11．一束平行光经过凸透镜折射后的传播方向如图甲所示，由图可知，此凸透镜的焦距为______cm；当把蜡烛放在此凸透镜左侧12 cm处时，如图乙所示，则从该凸透镜的右侧通过凸透镜可以看到一个________(选填“正立”或“倒立”)、放大的虚像．12．为了研究眼的成像原理，小科自主研制了如图所示的实验装置．用水透镜模拟眼的晶状体，通过注水或抽水可改变水透镜凸度大小．光屏和水透镜固定在光具座如图所示的位置．点燃蜡烛后，调节水透镜凸度，直至光屏上成一个清晰倒立、____（填“放大”、“等大”或“缩小”）的实像．若将点燃的蜡烛向左移动一小段距离，要使光屏上重新得到清晰的像，应对水透镜_____（填“注水”或“抽水”）．13．如图所示，一农户在塑料薄膜组成的棚顶下堆放着一堆干柴，夏天大雨之后，正值正午，阳光格外强烈，干柴居然冒烟，险些着火．请根据上述现象，提出两个与物理知识有关的问题，并针对提出的问题作出简要的回答．问题1：________？回答1：________．问题2：________？回答2：________．14．图是某人看近处物体时的光路图，由图可知他是_____眼（选填“近视”或“远视”）．若他配戴的眼镜镜片中心的厚度为1.7mm，则该镜片边缘的厚度应_____1.7mm（选填“大于”“等于”或“小于”）．15．雨过天晴时，蔬菜塑料大棚的积水窝相当于一个凸透镜，此时为防止阳光灼伤蔬菜，菜农总是及时将积水除掉，这是因为凸透镜对阳光有_____作用；人眼看到物体，是因为物体在视网膜上形成了_____（填“正”或“倒”）立、缩小的_____（填“虚”或“实”）像．16．①画出图中两条入射光线经凸透镜后的折射光线②与物比较，物体MN经凸透镜成______（选填“放大”“缩小”）______选填“正立”倒立“”）像17．如图左所示，在“探究平面镜成像的特点”实验中，选用玻璃板、两支完全相同的蜡烛等器材，用玻璃板来代替_____的目的是可以确定像的_____．如图右所示，凸透镜的焦距为10厘米，光屏上所成清晰的像应是倒立_____的实像（选填“缩小”、“等大”或“放大”）．保持透镜位置不变，当蜡烛向左移动时，应将光屏向___移动才能再次得到清晰的像（选填“左”或“右”）．18．某同学让太阳光通过透明的镜片照射到白墙上，如图所示，从图中现象可看出，此镜片对光有__作用，用这镜片磨成的眼镜可以用来矫正__视眼．19．小红用一个焦距为10cm的凸透镜做“探究凸透镜成像规律”的实验，他将蜡烛和凸透镜固定在光具座上如图所示的位置，只移动光屏，在光屏上成一个清晰的像，利用这一成像规律可以制成（选填“放大镜”“照相机”或“投影仪”）．实验后，好奇的小红取下自己所带的眼镜放在蜡烛与凸透镜之间靠近透镜的位置，原来光屏上清晰的像变模糊了，他将光屏向靠近透镜方向移动一段距离后，原来模糊的像又变清晰了，则小红所戴眼镜的镜片是透镜．20．如图：这是一款人脸识别门禁一体机，通过摄像镜头来捕捉人脸信息．该摄像镜头相当于_________透镜，所成的是______（填“放大”、“缩小”或“等大”）的_____像（填“实”或“虚”）；若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于________cm．三、解答题21．画出图中两条入射光线经凸透镜后的折射光线，并画出实像．22．根据下面光路的特点，在虚线框内填上合适的镜子。

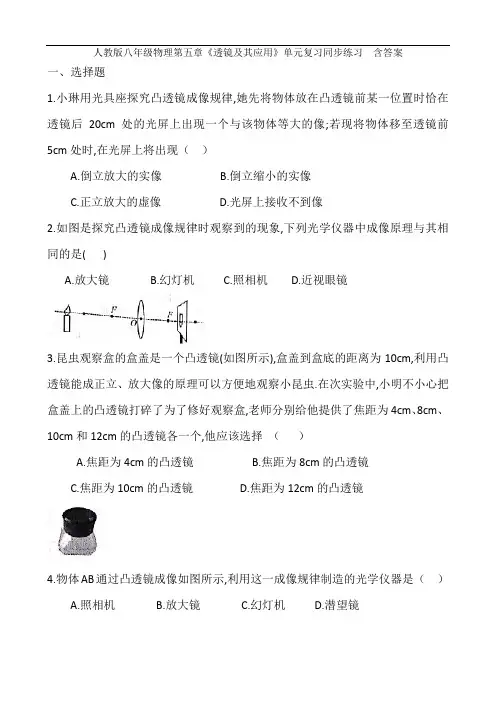

人教版八年级物理第五章《透镜及其应用》单元复习同步练习含答案一、选择题1.小琳用光具座探究凸透镜成像规律,她先将物体放在凸透镜前某一位置时恰在透镜后20cm处的光屏上出现一个与该物体等大的像;若现将物体移至透镜前5cm处时,在光屏上将出现（）A.倒立放大的实像B.倒立缩小的实像C.正立放大的虚像D.光屏上接收不到像2.如图是探究凸透镜成像规律时观察到的现象,下列光学仪器中成像原理与其相同的是( )A.放大镜B.幻灯机C.照相机D.近视眼镜3.昆虫观察盒的盒盖是一个凸透镜(如图所示),盒盖到盒底的距离为10cm,利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫.在次实验中,小明不小心把盒盖上的凸透镜打碎了为了修好观察盒,老师分别给他提供了焦距为4cm、8cm、10cm和12cm的凸透镜各一个,他应该选择（）A.焦距为4cm的凸透镜B.焦距为8cm的凸透镜C.焦距为10cm的凸透镜D.焦距为12cm的凸透镜4.物体AB通过凸透镜成像如图所示,利用这一成像规律制造的光学仪器是（）A.照相机B.放大镜C.幻灯机D.潜望镜5.凸透镜正对太阳光,其下方的纸上呈现一个并非最小的光斑,这时光斑到凸透镜的距离为L.若凸透镜远离纸的过程中光斑一直变大,则该凸透镜的焦距（）A.一定小于lB.一定等于lC.一定大于lD.可能小于L,也可能大于l6.全国中学生体质健康调研表明:中学生近视发生率急剧上升,且低龄化.甲、乙两眼睛的成像示意图如图,下列判断正确的是（）A.是近视眼,应配戴凸透镜制成的眼镜矫正B.甲是近视眼,应配戴凹透镜制成的眼镜矫正C.乙是近视眼,应配戴凸透镜制成的眼镜矫正D.乙是近视眼,应配戴凹透镜制成的眼镜矫正7.下列说法不正确的是（）A.近视镜片中间薄,边缘厚,是凹透镜B.照相机拍摄物体所成的像一定是实像C.近视眼不戴眼镜时成的像在视网膜的前面D.用望远镜观察远处的物体,物镜得到的是放大的像8.某同学用自制的水凸透镜做凸透镜成像实验,在光屏上得到了清晰的像,如图所示.他继续向水凸透镜内注水,使水凸透镜的焦距变小,如果不改变蜡烛和凸透镜的位置,要在光屏上再次成清晰的像A.光屏应向左移动,成缩小的像B.光屏应向右移动,成放大的像C.光屏应向左移动,成放大的像D.光屏应向右移动,成缩小的像9.如图所示,F为凸透镜的两个焦点,AB′为物体AB的像,则物体AB在（）A.图中I区域,比A'B′大,箭头方向向上B.图中Ⅱ区域,比A'B'大,箭头方向向下C.图中Ⅲ区域,比AB′大,箭头方向向上D.图中Ⅳ区域,比A'B'小,箭头方向向下10.如图所示,将凸透镜固定在光具座上某位置(图中未标出),点燃的蜡烛放在光具座上的a点,调节光屏的位置,在光屏上得到烛焰清晰缩小倒立的像;将蜡烛从a点滑到b点后,再移动光屏,屏上得到清晰的像变小.则（）A.凸透镜位于a点左侧B.凸透镜位于b点右侧C.蜡烛在a点时,像距大于二倍焦距D.蜡烛在b点时,像距大于二倍焦距11.一个物体沿凸透镜的主光轴移动,当物体距凸透镜25cm时,在凸透镜的另一侧15cm处得到一个倒立、缩小的实像,该凸透镜焦距为（）A.15~25cmB.7.5~12.5cmC.小于7.5cm或大于12.5cmD.无法确定12.3D电影具有三维立体视觉效果,拍摄时,将两个摄像头按照人两眼间的距离放置,同时拍摄,制成胶片;放映时,两个放映机在银幕上呈现两个略有差异的画面,观看者带上特殊眼镜后,就和直接用双眼看到物体的效果一样.关于3D电影,下列说法不正确的是（）A.光在银幕上发生的是漫反射B.画面在人眼视网膜上所成的像是倒立、缩小的实像C.拍摄时,两镜头中心间的距离约为7cmD.放映时,胶片到放映机镜头的距离大于2倍的镜头焦距13.如图所示,虚线框内为一透镜,MN为透镜的主轴,O是透镜的光心,a和b是射向透镜的两条光线.已知光线a通过透镜之后与MN交于P点,光线b通过透镜之后与MN交于Q点由图可知,下列说法中正确的是（）A.透镜是凸透镜,距离OP小于焦距B.透镜是凸透镜,距离OP大于焦距C.透镜是凹透镜,距离OQ小于焦距D.透镜是凹透镜,距离OQ大于焦距二、填空题14.如图所示是光线A、B经过透镜折射后的传播情况,虚线处放置的透镜是____透镜15.如图所示,鱼缸中只有一条小鱼,而眼睛从A点可以观察到两条,一条鱼的位置变浅,另条鱼变大前者是由于____形成的____(填“实”或“虚”)像;后者是由于鱼缸的____(填“左”或“右”)侧部分等效凸透镜而形成的____(填“实”或“虚”)像16.如图所示是小阳制作的多用途手电筒,AB处是可插入胶片的小插口,CD、EF是可左右伸缩的套筒,DF处装入凸透镜.当手电筒先作照明用时,调节套筒,使灯泡灯丝处于____位置,射出平行光线;在此基础上,作幻灯机使用时,在AB处插入幻灯片,接下来应把套筒向____(填“左”或“右”)移动,才能在前方屏幕上观察到____(填“正立”或“倒立”)放大的实像,请你再动脑思考指出该手电筒另外一项不同的功能:____________17.(1)用显微镜观察物体时,来自被观察物体的光经过物镜后成一个____(填“放大”或“缩小”)的____(填“虚”或“实”)像,目镜的作用则相当于一个____,可以把像再放大一次,使人看到肉眼看不见的小物体(2)一般天文望远镜的目镜和物镜使用的都是____.当被观察物体在物镜二倍焦距以外时,远处的物体在焦点附近成____像(填“实”或“虚”),然后这个像再经过目镜____(填“放大”或“缩小”),观察者就能看清楚远处的物体18.如图是装有水的圆柱形玻璃杯将铅笔靠近玻璃杯的后面,透过玻璃杯可以看到笔尖指向左侧此时成像为正立、____的虚像.如果将铅笔由靠近玻璃杯的位置向远处慢慢移动,你会看到笔尖指向____侧19.如图甲所示是某一物体的形状,图乙是供选择的物体的像的形状(不考虑像的大小)(1)该物体在照相机的胶片上所成的像的形状为____（2）在平面镜中看到的该物体的形状为____(3)把投影仪的平面镜卸掉,让物体的像成在天花板上,这时看到的该物体的像的形状为____(4)用放大镜看到的该物体的形状为____三、作图题20.如图所示,请画出入射光线或折射光线,使光路完整四、实验探究题21.小华同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验(1)在如图甲所示的位置上,成的像是等大的倒立的实像.分析实验成像情况可知实验中所用凸透镜的焦距为____cm(2)当把点燃的蜡烛由图甲所示位置向右移至光具座的35cm刻度时,向____(填“左”或“右”)移动光屏会得到一个倒立、____的实像;____就是利用这成像规律工作的.此时,风一吹,烛焰向左偏,则光屏上成的像向____偏.(3)小明用此光具座模拟人眼看远近不同物体的情况,当人眼看清眼前30cm处的物体时,凸透镜的位置、形状如图乙所示.如果将物体移至眼前50cm处,保持透镜(晶状体)、光屏(视网膜)之间距离不变,则应该换上更____(填“薄”或“厚”)的凸透镜(凸透镜直径大小相同),才能在光屏上得到清晰的像答案.1.D2.C3.D4.B5.A6.D7.D8.A9.C10.A11.B12.D13.A14.凹15.光的折射虚右虚16.焦点右倒立去下套筒上得凸透镜做放大镜使用17.放大实放大镜凸透实放大18.放大右19.D A D C20.略21.10.0 右放大投影仪右薄。

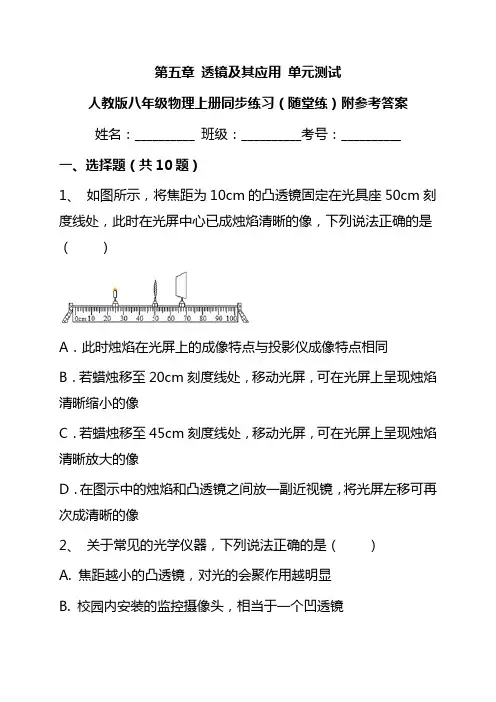

第五章透镜及其应用单元测试人教版八年级物理上册同步练习（随堂练）附参考答案姓名：__________ 班级：__________考号：__________一、选择题（共10题）1、如图所示，将焦距为10cm的凸透镜固定在光具座50cm刻度线处，此时在光屏中心已成烛焰清晰的像，下列说法正确的是（）A．此时烛焰在光屏上的成像特点与投影仪成像特点相同B．若蜡烛移至20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的像C．若蜡烛移至45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的像D．在图示中的烛焰和凸透镜之间放一副近视镜，将光屏左移可再次成清晰的像2、关于常见的光学仪器，下列说法正确的是（）A. 焦距越小的凸透镜，对光的会聚作用越明显B. 校园内安装的监控摄像头，相当于一个凹透镜C. 为矫正近视眼，要用适当的凸透镜片做成眼镜D. 平行于主光轴的光，通过凹透镜后一定经过焦点3、疫情防控期间，学校配备了新型全自动摄像测温告警系统。

如图，晨晨同学正在通过学校测温棚，下列说法正确的是（）A. 镜头离晨晨同学的距离在一倍焦距以内B. 显示屏上晨晨的头像说明，照相机是利用凸透镜能成正立､缩小､实像的原理工作的C. 显示屏上晨晨的体温值主要是利用红外线测出的D. 当晨晨的体温为36.5℃时，告警系统会报警4、如图关于透镜的应用，下列说法中正确的是（）A．凹透镜可以矫正远视眼B．凸透镜可以矫正近视眼C．显微镜的目镜成正立放大的虚像D．望远镜的目镜成正立放大的实像5、今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。

在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图中与此光学原理相同的是（）A．B．C． D．6、图是小强用手机、透镜和纸盒自制简易“投影仪”，它能将手机上的画面放大投射到白墙上。

下列说法不正确的是（）A．手机屏幕到透镜的距离应在透镜的一倍焦距和二倍焦距之间B．白墙上呈现的是手机画面倒立、放大的实像C．若用不透明的硬纸板遮住透镜的一部分，白墙上的画面将不再完整D．从各个角度都能清楚的看到白墙上的像，是因为白墙对照射到其上面的光产生漫反射7、 2017年10月10日，中国科学院国家天文台宣布，被誉为“中国天眼”的射电望远镜(FAST)(如图)经过一年紧张调试，已确认了多颗新发现脉冲星．下列对“中国天眼”的相关物理知识的描述，正确的是( )A. “中国天眼”相当于一个巨大的凹面镜，对光线有发散作用B. “中国天眼”相当于一个巨大的凹面镜，对光线有会聚作用C. “中国天眼”的作用就相当于人的眼睛，成倒立、缩小的实像D. “中国天眼”的作用就相当于投影仪，成倒立、放大的实像8、如图所示，虚线框内为一透镜，M N为透镜的主光轴，O 是透镜光心，a(双箭头)和b(单箭头)是射向透镜的两条光线.已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点.由图可知，下列说法中正确的是（）A.透镜是凸透镜，距离OP小于焦距B.透镜是凹透镜，距离OQ小于焦距C.透镜是凸透镜，距离OP大于焦距D.透镜是凹透镜，距离OQ大于焦距9、下列有关光现象的说法，正确的是（）A. 眼睛近视的同学可以用凹透镜进行矫正B. 当人靠近平面镜时，人在镜中的像变得越来越大C. 电影屏幕制成白色是因为白色屏幕能吸收各种色光D. 阳光下，树木在地面上的影子是由于光的折射形成的10、在探究凸透镜成像规律的实验中，将点燃的蜡烛放在距离凸透镜32cm处，在凸透镜另一侧距离蜡烛50cm处的光屏上得到烛焰清晰的像，下列说法正确的是（）A．凸透镜的焦距一定满足9cm＜f＜16cm；光屏上所成的像是倒立、缩小的实像B．凸透镜的焦距一定满足18cm＜f＜32cm；光屏上所成的像是倒立、放大的实像C．凸透镜的焦距一定满足16cm＜f＜25cm；能看见光屏上的像是有反射光进入人眼D．凸透镜的焦距一定满足18cm＜f＜50cm；光通过凸透镜时遵守光的折射规律二、填空题（共5题）1、(2019·泰州)如图所示,用铁丝绕成一个内径约4 mm的圆环,在清水中浸一下后取出,布满圆环的水膜犹如透镜,用这个水膜透镜贴近课本上的字,看到的是正立、放大的像,此像为(选填“实像”或“虚像”);透过水膜透镜看远处的楼房,楼房倒立、缩小了,这种成像情况与(选填“照相机”或“幻灯机”)成像原理相同;轻轻甩去一些水(保持水膜完好),透过水膜透镜看远处的楼房成正立、缩小的像,此时水膜透镜相当于(选填“凸透镜”或“凹透镜”)。

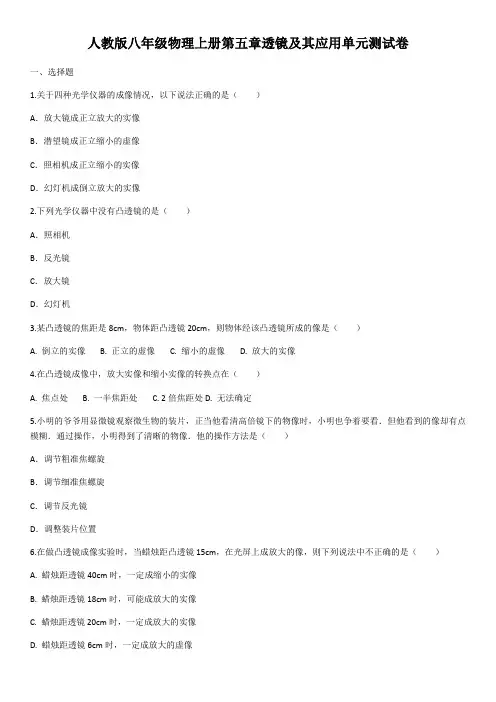

人教版八年级物理上册第五章透镜及其应用单元测试卷一、选择题1.关于四种光学仪器的成像情况，以下说法正确的是（）A．放大镜成正立放大的实像B．潜望镜成正立缩小的虚像C．照相机成正立缩小的实像D．幻灯机成倒立放大的实像2.下列光学仪器中没有凸透镜的是（）A．照相机B．反光镜C．放大镜D．幻灯机3.某凸透镜的焦距是8cm，物体距凸透镜20cm，则物体经该凸透镜所成的像是（）A. 倒立的实像B. 正立的虚像C. 缩小的虚像D. 放大的实像4.在凸透镜成像中，放大实像和缩小实像的转换点在（）A. 焦点处B. 一半焦距处C. 2倍焦距处D. 无法确定5.小明的爷爷用显微镜观察微生物的装片，正当他看清高倍镜下的物像时，小明也争着要看．但他看到的像却有点模糊．通过操作，小明得到了清晰的物像．他的操作方法是（）A．调节粗准焦螺旋B．调节细准焦螺旋C．调节反光镜D．调整装片位置6.在做凸透镜成像实验时，当蜡烛距凸透镜15cm，在光屏上成放大的像，则下列说法中不正确的是（）A. 蜡烛距透镜40cm时，一定成缩小的实像B. 蜡烛距透镜18cm时，可能成放大的实像C. 蜡烛距透镜20cm时，一定成放大的实像D. 蜡烛距透镜6cm时，一定成放大的虚像7.把一物体放在凸透镜前，在凸透镜另一侧12cm处得到缩小的像，该凸透镜的焦距可能是（）A. 10cmB. 12cmC. 24cmD. 6cm8、把一个物体放在凸透镜前，物距=15cm，通过透镜成倒立放大的像图中哪一幅图可能是平行于主光轴的光线通过该透镜的光路图（）9.如图所示是小华同学制作的模型照相机。

通过调整内外纸简的相对距离，可以在半透明膜上看到远处景物倒立的像。

下列说法正确的是（）A. 看到远处景物的像的虚像B. 看近景时，她应把内纸简向右拉一些C. 使用时，应把内纸简朝明亮的室外，凸透镜朝较暗的室内D. 凸透镜与半透明膜之间的距离相当于凸透镜的焦距10.小明做“探究凸透镜成像的规律”实验时，在光屏上得到烛焰清晰的放大的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上能看到（）A. 倒立、放大的像B. 倒立、缩小的像C. 正立、放大的像D. 正立、缩小的像11.探究烛焰通过焦距是10cm的凸透镜成像规律时，蜡烛，透镜，光屏位置如图所示，此时（）A. a为物距B. b为焦距C. 凸透镜成放大的烛焰像D. 若蜡烛，透镜不动，仅移动光屏，烛焰可在光屏上成清晰的像12．对下列四幅图阐述不正确的是（）A．甲图：近视眼成像在视网膜前，用凹透镜矫正B．乙图：远视眼成像在视网膜后，用凹透镜矫正C．丙图：显微镜的目镜相当于放大镜，物镜相当于投影仪的镜头D．丁图：天文望远镜的目镜相当于放大镜，物镜相当于照相机的镜头二、填空题13、点燃的蜡烛距凸透镜16cm，在距透镜16cm的另一侧光屏上出现了等大的清晰的烛焰像，凸透镜的焦距为______ cm，当把蜡烛移到距透镜20cm的位置时，移动光屏，能接到______ (填倒立、正立、放大、缩小)的清晰的烛焰像14.在“探究凸透镜成像规律”的实验中，在光具座上依次放置_________、_________、_________，点燃蜡烛后，调整_________和_________的高度，使它们的中心跟烛焰的中心大致在_________上．15.如图所示的六块玻璃制成的透镜中，属于凸透镜的是______ ，对光具有______ 作用；属于凹透镜的是______ ，对光具有______ 作用。

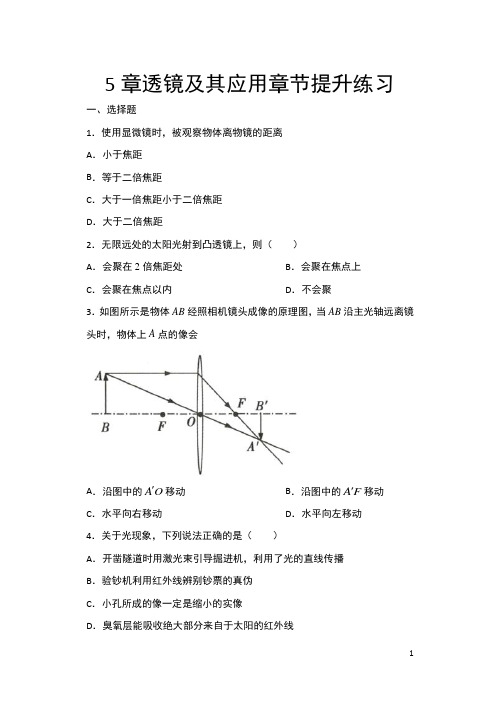

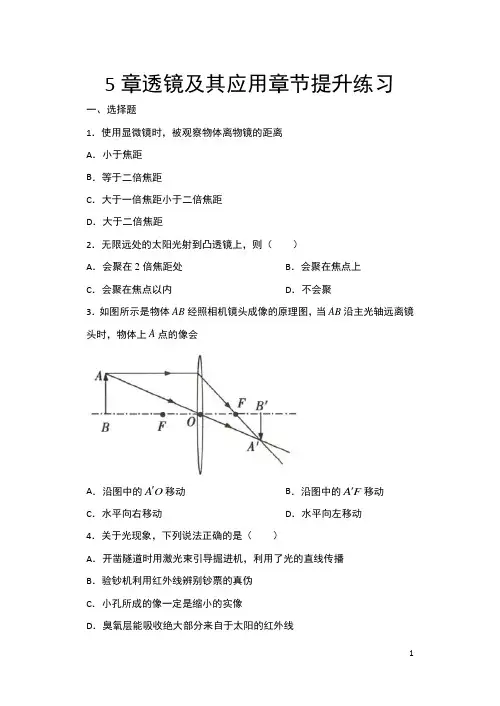

5章透镜及其应用章节提升练习一、选择题1．使用显微镜时，被观察物体离物镜的距离A．小于焦距B．等于二倍焦距C．大于一倍焦距小于二倍焦距D．大于二倍焦距2．无限远处的太阳光射到凸透镜上，则（）A．会聚在2倍焦距处B．会聚在焦点上C．会聚在焦点以内D．不会聚3．如图所示是物体AB经照相机镜头成像的原理图，当AB沿主光轴远离镜头时，物体上A点的像会A．沿图中的A O'移动B．沿图中的A F'移动C．水平向右移动D．水平向左移动4．关于光现象，下列说法正确的是（）A．开凿隧道时用激光束引导掘进机，利用了光的直线传播B．验钞机利用红外线辨别钞票的真伪C．小孔所成的像一定是缩小的实像D．臭氧层能吸收绝大部分来自于太阳的红外线5．如图所示，透过凸透镜人眼能看到M处的蜡烛在N处成放大的清晰像．若在M和N之间的AB虚线处放上一块不透光的光屏．则下列说法正确的是（）A．人眼透过凸透镜不能在N处看到蜡烛清晰的像B．人眼能直接在光屏上看到清晰的像C．需要将蜡烛移到N处，人眼才能直接在光屏上看到清晰的像D．若将蜡烛自M处向透镜靠近适当距离，人眼能透过凸透镜看到清晰像位于光屏处6．如图所示，在凸透镜成像的实验中，下列说法正确的是（）A．蜡烛逐渐远离凸透镜时，移动光屏，在光屏上成的像逐渐变大B．蜡烛逐渐靠近凸透镜时，光屏要靠近凸透镜才能承接到清晰的像C．蜡烛在a点时，所成的像是倒立、缩小的D．应用蜡烛在b点时的成像原理，可制成近视眼镜7．为判别直径相同的两个透镜的种类,分别将它们正对太阳光,再把一张纸放在它的下方,在纸上分别得到大小不同的甲、乙两个光斑,透镜与光斑的大小如图所示（d1<d<d2）.则根据这两个光斑A．甲能准确判断透镜的种类而乙不能B．乙能准确判断透镜的种类而甲不能C．甲、乙均能准确判断透镜的种类D．甲、乙均不能准确判断透镜的种类8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示．根据表中信息判定下列说法错误的是A．该凸透镜的焦距是15cmB．当v＝24cm时，凸透镜成缩小的像，照相机就是根据这一原理制成的C．当u＝25cm时，凸透镜成放大的像，放大镜就是根据这一原理制成的D．若把物体从距凸透镜22cm处向距凸透镜32cm处滑动，像会逐渐变小10．如图所示，爱动脑筋的小丽在做凸透镜成像实验时，把自己的近视眼镜给“透镜”戴上，发现光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊，那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是A．移动蜡烛远离透镜B．移动光屏靠近透镜C．移动光屏远离透镜D．移动透镜远离光屏二、填空题11．一次，小明在家写作业时，在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。

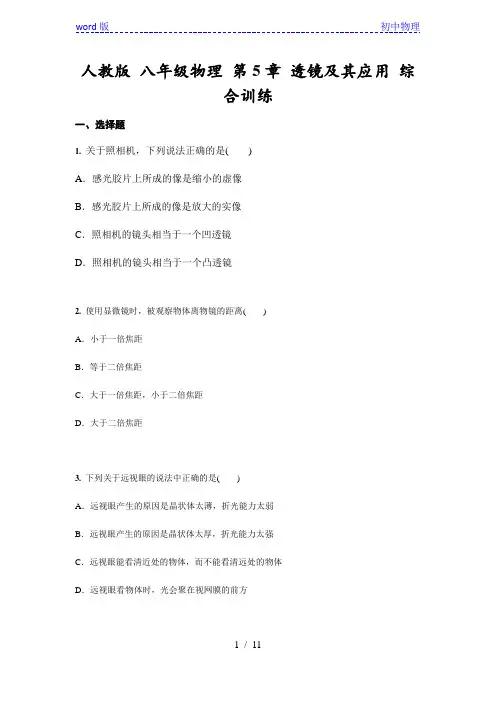

人教版八年级物理第5章透镜及其应用综合训练一、选择题1. 关于照相机，下列说法正确的是()A．感光胶片上所成的像是缩小的虚像B．感光胶片上所成的像是放大的实像C．照相机的镜头相当于一个凹透镜D．照相机的镜头相当于一个凸透镜2. 使用显微镜时，被观察物体离物镜的距离()A．小于一倍焦距B．等于二倍焦距C．大于一倍焦距，小于二倍焦距D．大于二倍焦距3. 下列关于远视眼的说法中正确的是()A．远视眼产生的原因是晶状体太薄，折光能力太弱B．远视眼产生的原因是晶状体太厚，折光能力太强C．远视眼能看清近处的物体，而不能看清远处的物体D．远视眼看物体时，光会聚在视网膜的前方4. 小明利用太阳光测量凸透镜的焦距。

如图所示操作最合理的是()5. 正常的眼睛能将物体的像始终成在视网膜上，从而看清远近不同的物体，这是由于() A．不断改变物距，使像成在视网膜上B．不断改变晶状体的凸起程度，使像成在视网膜上C．不断改变像距，使像成在视网膜上D．以上三种说法均不正确6. 关于显微镜和简易天文望远镜，下列说法中正确的是()A．显微镜只有物镜将物体放大B．望远镜的物镜和目镜都将物体放大C．望远镜是把远处的物体放大后再拉近D．显微镜是把近处的微小物体放大7. 如图所示，当用眼睛看平面镜时，觉得光束似乎是从M处发散开来的，则透镜的焦距是()A．0.1 m B．0.2 m C．0.3 m D．0.5 m8. 小明在“探究凸透镜成像规律”的实验中,根据测得的数据得到了像距v跟物距u 之间关系的图像,如图所示,则下列判断正确的是()A.该凸透镜的焦距是20 cmB.当u=15 cm时,在光屏上能得到一个缩小的像C.把物体从距凸透镜15 cm处移动到30 cm处的过程中,像逐渐变小D.当u=25 cm时成放大的像,投影仪就是根据这一原理制成的二、填空题9. 截面为正方形、中空部分为椭圆形的玻璃体如图所示，则这个玻璃体可以看成______________(选填“一块凸透镜”“两块凸透镜”或“两块凹透镜”)。

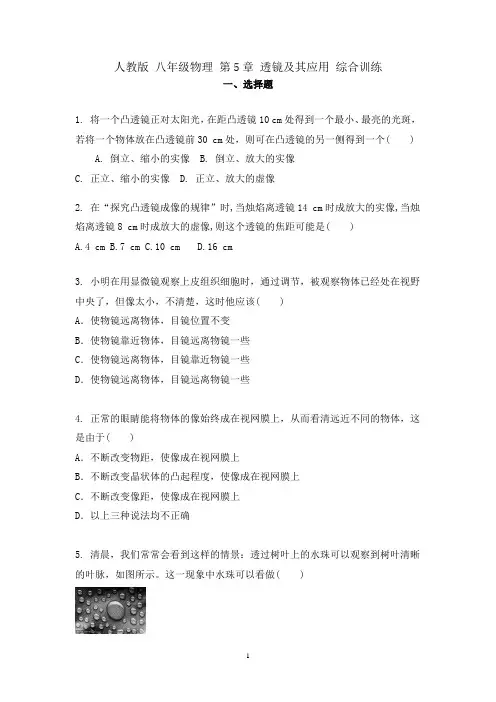

人教版八年级物理第5章透镜及其应用综合训练一、选择题1. 将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个( ) A. 倒立、缩小的实像 B. 倒立、放大的实像C. 正立、缩小的实像D. 正立、放大的虚像2. 在“探究凸透镜成像的规律”时,当烛焰离透镜14 cm时成放大的实像,当烛焰离透镜8 cm时成放大的虚像,则这个透镜的焦距可能是( )A.4 cmB.7 cmC.10 cmD.16 cm3. 小明在用显微镜观察上皮组织细胞时，通过调节，被观察物体已经处在视野中央了，但像太小，不清楚，这时他应该( )A．使物镜远离物体，目镜位置不变B．使物镜靠近物体，目镜远离物镜一些C．使物镜远离物体，目镜靠近物镜一些D．使物镜远离物体，目镜远离物镜一些4. 正常的眼睛能将物体的像始终成在视网膜上，从而看清远近不同的物体，这是由于( )A．不断改变物距，使像成在视网膜上B．不断改变晶状体的凸起程度，使像成在视网膜上C．不断改变像距，使像成在视网膜上D．以上三种说法均不正确5. 清晨，我们常常会看到这样的情景：透过树叶上的水珠可以观察到树叶清晰的叶脉，如图所示。

这一现象中水珠可以看做( )A．凸透镜，看到的是叶脉放大的实像B．凸透镜，看到的是叶脉放大的虚像C．凹透镜，看到的是叶脉放大的实像D．凹透镜，看到的是叶脉放大的虚像6. 学习了显微镜的使用后，小明用显微镜观察蝉的翅膀，使用物镜甲时，视野中所看到的画面如图①所示，而改用物镜乙时，视野中所看到的画面如图②所示，则下列说法正确的是( )A．物镜乙可观察到的细胞数量较物镜甲少B．物镜甲可观察到的实际面积较物镜乙大C．若想将图①中的X点移到视野中央，应将蝉翅样本向右上方移动D．若想将图①中的X点移到视野中央，应将蝉翅样本向左下方移动7. 在做凸透镜成像的实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动．在此过程中，像的大小及像距的变化情况是( ) A. 像和像距都逐渐变大 B. 像和像距都逐渐变小C. 像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大8. 如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l。

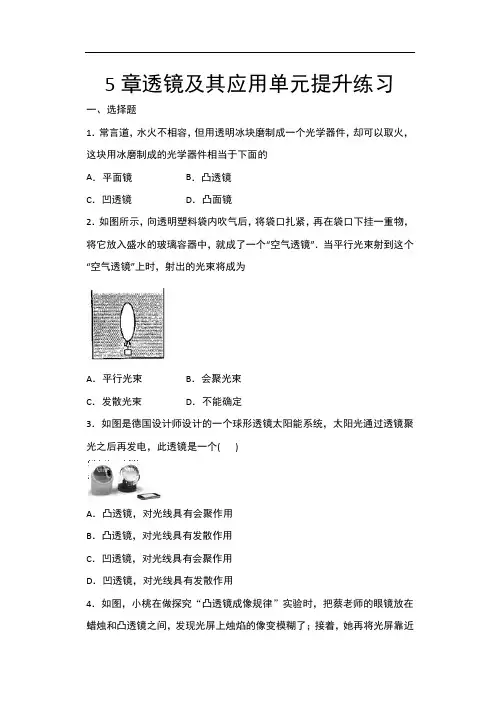

5章透镜及其应用单元提升练习一、选择题1．常言道，水火不相容，但用透明冰块磨制成一个光学器件，却可以取火，这块用冰磨制成的光学器件相当于下面的A．平面镜B．凸透镜C．凹透镜D．凸面镜2．如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的光束将成为A．平行光束B．会聚光束C．发散光束D．不能确定3．如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个( )A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用4．如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像。

关于蔡老师的眼睛和眼镜说法正确的是（）A．蔡老师是近视眼，戴凸透镜B．蔡老师是远视眼，戴凸透镜C．蔡老师是近视眼，戴凹透镜D．蔡老师是远视眼，戴凹透镜5．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的A．B．C．D．6．小军用放大镜看指纹，觉得指纹的像太小，为使指纹的像大一些，下列做法正确的是（）A．眼睛和手指不动，让放大镜靠近手指B．眼睛和手指不动，让放大镜远离手指C．放大镜和手指不动，让眼睛靠近放大镜D．放大镜和手指不动，让眼睛远离放大镜7．为判别直径相同的两个透镜的种类,分别将它们正对太阳光,再把一张纸放在它的下方,在纸上分别得到大小不同的甲、乙两个光斑,透镜与光斑的大小如图所示（d1<d<d2）.则根据这两个光斑A．甲能准确判断透镜的种类而乙不能B．乙能准确判断透镜的种类而甲不能C．甲、乙均能准确判断透镜的种类D．甲、乙均不能准确判断透镜的种类8．在儿童乐园，摄影师给卡通人物照相.在对焦时，发现毛玻璃上卡通人像的位置如图甲所示.为了使毛玻璃上卡通人像的位置如图乙所示，摄像师应当将镜头适当地A．向下并且向右移B．向下并且向左移C．向上并且向左移D．向上并且向右移9．“影”是生活中常见的光现象，如做光学游戏的“手影”，剧院放映的“电影”，湖岸景色在水中形成的“倒影”，春游时留下美好记忆的照片“摄影”等，下列的“影”与物理知识对应关系错误的是A．手影——光的直线传播B．摄影──光的反射C．电影──凸透镜成像D．倒影──平面镜成像10．如下图所示的四幅图中，分别表示远视眼成像情况和矫正做法的是A．②、①B．③、①C．②、④D．③、④二、填空题11．通过一个透镜观察印有字母的纸的情形如图所示.由图可知该透镜属于________透镜,所成像的性质是倒立、缩小的________像.纸到透镜的距离是________(填“大于二倍焦距”“大于一倍焦距小于二倍焦距”“等于焦距”或“小于焦距”).此透镜对光线起________(填“会聚”或“发散”)作用.12．________透镜对光有会聚作用，________透镜对光有发散作用．在图中属于凸透镜的有：________（填序号）．13．一个大烧杯倒扣在桌面上，里边充以烟雾，用手电筒通过杯底自上而下照射，调节手电筒的聚光圈，使通过烟雾的光成粗细均匀的柱形光束（如图甲）：（1）烧杯底上放一个凸透镜，观察到的现象如图乙所示，说明凸透镜对光有_______作用．（2）烧杯底上放一个凹透镜，观察到的现象如图丙所示，说明凹透镜对光有_______作用．14．一次，小明在家写作业时，在书桌的玻璃台板上面滴了一滴水，透过水滴看下去，他发现压在台板下面的动画图片上的文字变大了。

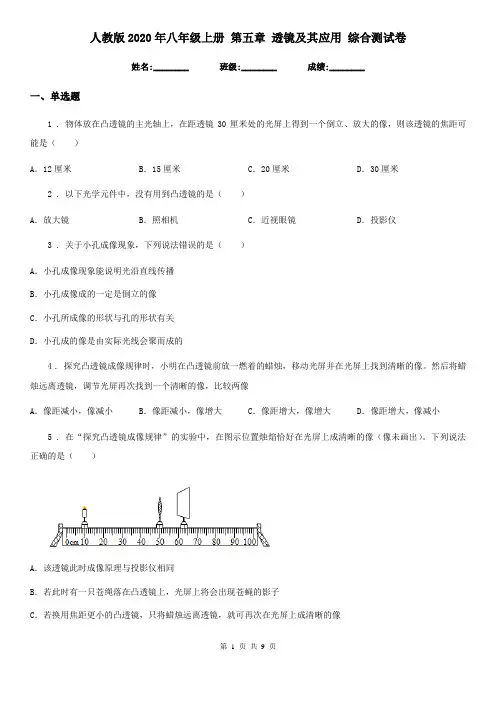

人教版2020年八年级上册第五章透镜及其应用综合测试卷姓名:________ 班级:________ 成绩:________一、单选题1 . 物体放在凸透镜的主光轴上，在距透镜30厘米处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是（）A．12厘米B．15厘米C．20厘米D．30厘米2 . 以下光学元件中，没有用到凸透镜的是（）A．放大镜B．照相机C．近视眼镜D．投影仪3 . 关于小孔成像现象，下列说法错误的是（）A．小孔成像现象能说明光沿直线传播B．小孔成像成的一定是倒立的像C．小孔所成像的形状与孔的形状有关D．小孔成的像是由实际光线会聚而成的4 . 探究凸透镜成像规律时，小明在凸透镜前放一燃着的蜡烛，移动光屏并在光屏上找到清晰的像。

然后将蜡烛远离透镜，调节光屏再次找到一个清晰的像，比较两像A．像距减小，像减小B．像距减小，像增大C．像距增大，像增大D．像距增大，像减小5 . 在“探究凸透镜成像规律”的实验中，在图示位置烛焰恰好在光屏上成清晰的像（像未画出）。

下列说法正确的是（）A．该透镜此时成像原理与投影仪相同B．若此时有一只苍绳落在凸透镜上，光屏上将会出现苍蝇的影子C．若换用焦距更小的凸透镜，只将蜡烛远离透镜，就可再次在光屏上成清晰的像D．保持蜡烛和透镜的位置不变在透镜与蜡烛之间放一近视镜，光屏向右移动，在光屏上可以再次得到一个清晰的像6 . 关于平面镜成像特点及其实验探究，下列说法不正确的是A．物体距平面镜越近所成的像越大B．将蜡烛靠近玻璃板的同时像也将靠近玻璃板C．做多次实验是为了避免实验结果的偶然性D．使用光屏是为了探究平面镜所成像的虚实7 . 下列用于解释光现象的光路图中含有错误的是（）A．平面镜成虚像B．近视眼的矫正C．水变浅了D．小孔成像8 . 把一副眼镜放在太阳光下，在地面上看到如图所示的情形。

由此可以判断镜片是（）A．凸透镜B．凹透镜C．平面镜D．凸面镜9 . 下列现象中，属于光的折射现象的是（）A．日偏食的形成B．池水中的鱼看起来“变浅”了C．汽车“后视镜”中的景物D．白云在水中的倒影二、多选题10 . 小红在做探究凸透镜成像规律的实验时，将焦距为10cm的薄凸透镜固定在水平光具座上的50cm刻度线处，将烛焰、透镜和光屏的中心调节到同一高度．再将点燃的蜡烛移至光具座上35cm刻度线处，移动光屏至80cm 刻度线处时，烛焰在光屏上成清晰的像，如图所示．下列分析中正确的是A．图中所示的实验现象能够说明放大镜的成像特点B．要在光屏上得到更大的烛焰清晰的像，应该将蜡烛向右移动，同时光屏向左移动C．如果将蜡烛移到光具座上的40cm~50cm刻度线之间的某位置，则不论怎样调整光屏的位置，在光屏上都得不到烛焰清晰的像D．若将蜡烛放在光具座上10cm刻度线处，通过移动光屏到适当位置，在光屏上可呈现烛焰倒立、缩小的实像11 . 人类借助于显微镜和天文望远镜看到了人眼所不及之处，实现了对微观世界和浩瀚宇宙的探索。

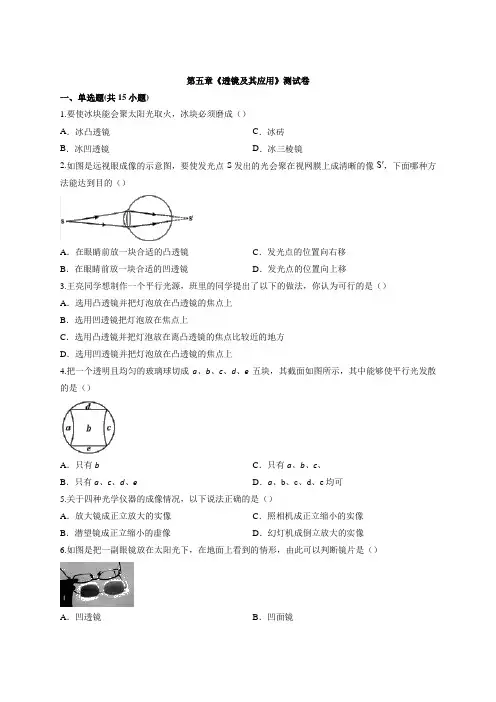

第五章《透镜及其应用》测试卷一、单选题(共15小题)1.要使冰块能会聚太阳光取火，冰块必须磨成（）A ．冰凸透镜B ．冰凹透镜C ．冰砖D ．冰三棱镜2.如图是远视眼成像的示意图，要使发光点S 发出的光会聚在视网膜上成清晰的像S′，下面哪种方法能达到目的（）A ．在眼睛前放一块合适的凸透镜B ．在眼睛前放一块合适的凹透镜C ．发光点的位置向右移D ．发光点的位置向上移3.王亮同学想制作一个平行光源，班里的同学提出了以下的做法，你认为可行的是（）A ．选用凸透镜并把灯泡放在凸透镜的焦点上B ．选用凹透镜把灯泡放在焦点上C ．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方D ．选用凹透镜并把灯泡放在凸透镜的焦点上4.把一个透明且均匀的玻璃球切成a 、b 、c 、d 、e 五块，其截面如图所示，其中能够使平行光发散的是（）A ．只有bB ．只有a 、c 、d 、eC ．只有a 、b 、c 、D ．a 、b 、c 、d 、e 均可5.关于四种光学仪器的成像情况，以下说法正确的是（）A ．放大镜成正立放大的实像B ．潜望镜成正立缩小的虚像C ．照相机成正立缩小的实像D ．幻灯机成倒立放大的实像6.如图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）A ．凹透镜B ．凹面镜C ．凸透镜D ．凸面镜7.物体AB 通过凸透镜成像如下图所示，利用这一成像规律制造的光学仪器是（）A ．照相机B ．放大镜C ．幻灯机D ．潜望镜8.在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是（ ）A ．透镜不动，蜡烛远离透镜移动，光屏靠近透镜移动B ．透镜不动，蜡烛远离透镜移动，光屏远离透镜移动C ．透镜不动，蜡烛靠近透镜移动，光屏远离透镜移动D ．蜡烛不动，透镜不动，光屏靠近透镜移动9.我们经常提到的像：①小孔成像②平面镜成像 ③放大镜成像 ④电影屏幕上的像 ⑤汽车观后镜中的像，其中（）A ．属于实像的是①②③B ．属于虚像的是②③④C ．由于反射而成的像是②⑤D ．由于折射而成的像是①③④10.焦距为5cm 的凸透镜，当物体从离凸透镜8cm 处逐渐移到离凸透镜20cm 处的过程中，下列说法正确的是（）A ．像和像距逐渐变小B ．像和像距逐渐变大C ．像逐渐变小，像距逐渐变大D ．像距逐渐变大，像距逐渐变小11.如下图所示是小明自制的“手机投影仪”。

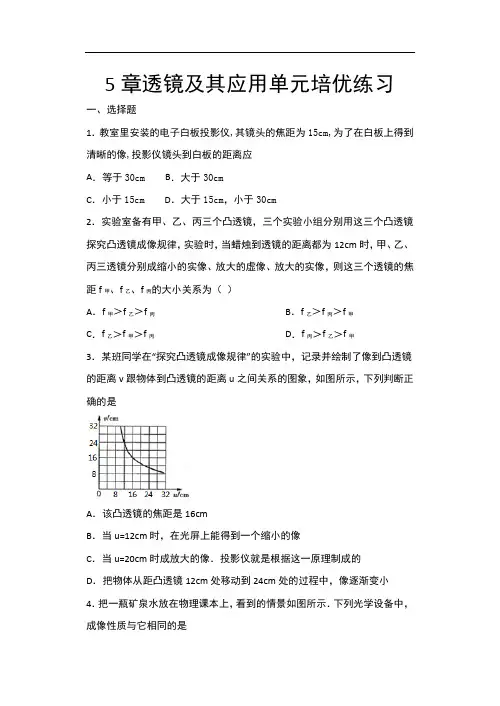

5章透镜及其应用单元培优练习一、选择题1．教室里安装的电子白板投影仪,其镜头的焦距为15cm,为了在白板上得到清晰的像,投影仪镜头到白板的距离应A．等于30cm B．大于30cmC．小于15cm D．大于15cm，小于30cm2．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（）A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲3．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是A．该凸透镜的焦距是16cmB．当u=12cm时，在光屏上能得到一个缩小的像C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小4．把一瓶矿泉水放在物理课本上，看到的情景如图所示．下列光学设备中，成像性质与它相同的是A．放大镜B．投影仪C．照相机D．近视眼镜5．小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是A．将凸透镜往上移B．将光屏往下移C．将蜡烛往上移D．将蜡烛往下移6．如图是关于透镜的几种光路图,正确的是()A．B．C．D．7．如图中A．a、b为凸透镜B．a、c为凸透镜,b、d为凹透镜C．a为凸透镜,b、c、d为凹透镜D．b、c为凹透镜8．想用凸透镜使小灯泡发出的光变成平行光，应把小灯泡放在如图所示的A．a点B．b点C．c点D．d点9．下列光学元件中可以成正立、缩小的像是( )A．凸透镜B．凹透镜C．凸面镜D．凹面镜10．如图所示，a、b、c、d是距凸透镜不同距离的四个点，F为焦点.下列几种光学仪器的成像原理与物体在不同点时的成像情况相对应，下列说法正确的是A．照相机是根据物体放在a点时的成像特点制成的B．幻灯机是根据物体放在c点时的成像特点制成的C．使用放大镜时的成像情况与物体放在d点时的成像情况相似D．人眼看物体时的成像情况与物体放在F点时的成像情况相似二、填空题11．如图所示，一农户在塑料薄膜组成的棚顶下堆放着一堆干柴，夏天大雨之后，正值正午，阳光格外强烈，干柴居然冒烟，险些着火．请根据上述现象，提出两个与物理知识有关的问题，并针对提出的问题作出简要的回答．问题1：________？回答1：________．问题2：________？回答2：________．12．图是某人看近处物体时的光路图，由图可知他是_____眼（选填“近视”或“远视”）．若他配戴的眼镜镜片中心的厚度为1.7mm，则该镜片边缘的厚度应_____1.7mm（选填“大于”“等于”或“小于”）．13．在探究凸透镜成像规律时，应调节烛焰的中心，光屏中心，凸透镜的光心，使三者位于___________．这样做的目的是___________ .当蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，则凸透镜的焦距是___________ cm.14．某同学让太阳光通过透明的镜片照射到白墙上，如图所示，从图中现象可看出，此镜片对光有__作用，用这镜片磨成的眼镜可以用来矫正__视眼．15．如图所示，右侧为幻灯机，左侧为其原理图．当放映幻灯片时，物距________（大于2倍焦距/大于1倍焦距小于2倍焦距/小于1倍焦距），像距________ （大于/小于/等于）2倍焦距，成倒立、放大的________ （实/虚）像．16．暗室里，在发白光的手电筒前放置一块红色的透明胶片，对着白墙照射，白墙上会出现_____颜色的光斑．在白纸上写有红色的字，用蓝色的光照它，看到的是纸上写有_____颜色的字．17．二维码在现代生活中随处可见．我们能看见二维码是由于光在二维码图案上发生了_____（填“反射”或“折射”）；用手机扫描二维码时，手机的镜头相当于________镜，二维码图案通过手机镜头成________（填“实”或“虚”）像．如图所示是时下流行用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了______（填“物距”或“像距”）．18．如图是凸透镜成像的实验．图甲、图乙是能在光屏上呈现清晰像的两种情形．这两种成像情形中，________(选填“图甲”或“图乙”)能够模拟眼睛成像．为了模拟近视眼看东西模糊的情形，应该把该图中的光屏向________(选填“靠近”或“远离”)凸透镜方向移动或使凸透镜的曲度变得更大．19．如图，小华参观展览会，在一个展室里可见一个女导游在介绍商品，试着与她握手，却发现是一个虚拟导游，可望不可及．后来他发现这个女导游只是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已．则这个玻璃屏风是________镜，这个虚拟导游是________像（填“虚”、“实”），电视机屏幕与玻璃屏风的距离应满足的条件是________．(选填“小于一倍焦距”、“大于一倍小于两倍焦距”或“大于两倍焦距”)20．如图表示一种光学仪器的原理，图中L1是物镜，L2是目镜．这种仪器是______（填“望远镜”或“显微镜”），目镜的作用相当于______（填“放大镜”或“投影仪”）．三、解答题21．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′．22．如图所示，在探究“凸透镜成像规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上，调节烛焰、凸透镜、光屏的中心大致在同一高度，下表是小薇同学实验时记录的几组数据：（1）第5次实验时所成像的性质：______．（2）第1次实验时，小薇若将一近视镜紧贴在凸透镜的前面，要在光屏上再次得到清晰的像，应将光屏向______（选填“靠近”或“远离”）透镜方向移动．（3）通过观察数据，老师发现表格中第______次实验数据是编造的，判断的理由是______．23．用如图所示的装置做“探究凸透镜成像规律”实验．（1）如图甲所示，凸透镜位置固定，发光的小灯泡放在40cm刻度线位置时，移动光屏发现光屏上始终能呈现一个面积大小不变的光斑，则该透镜的焦距为_____cm．（2）小明用蜡烛代替小灯泡继续做实验，烛焰在图乙所示位置能在光屏上成一清晰的像，则该像是倒立、_____的实像（选填“放大”、“等大”或“缩小”）．（3）若想使光屏上烛焰的像变得再大一些，在不改变凸透镜位置的情况下，应将蜡烛向_____（选填“左”或“右”）适当移动一段距离，再调整光屏的位置．（4）在图乙中，小明借来物理老师的眼镜，并将其靠近凸透镜左侧，发现光屏上的像由淸晰变模糊，向右移动光屏又发现清晰的像，说明老师所戴眼镜的镜片是_____透镜，老师的视力缺陷是_____（选填“近视”或“远视”）．答案1．B2．B3．D4．A5．C6．C7．A8．D9．BC10．ABC11．为什么夏天大雨之后，容易造成火灾薄膜上的积水中间厚，边缘薄，恰好形成了一个大的凸透镜，而此时太阳光通过这个凸透镜发生折射，干草又在凸透镜的焦点处，达到着火点就能引起火灾达到燃烧的条件是什么太阳光通过这个凸透镜发生折射，把光线会聚在焦点，同时放出热量，从而使可燃物的温度升高，当达到干柴的着火点时，干柴就燃烧起来12．远视小于13．同一高度使像成在光屏中央15.014．会聚远15．大于一倍焦距小于二倍焦距大于实16．红黑17．反凸透实物距18．图乙远离19．凸透实大于一倍焦距小于两倍焦距20．望远镜放大镜21．22．正立、放大的虚像远离 4 物距等于一倍焦距时不成像23．10 放大右凹近视。

第五章透镜及其应用(综合)★测试时间60分钟★满分100分★一、选择题(每小题3分,共36分)1.如图所示的4个透镜,属于凹透镜的有( )A.1个B.2个C.3个D.4个2.下列有关透镜的说法中,正确的是( )A.不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的B.凸透镜对光线起发散作用,凹透镜对光线起会聚作用C.凸透镜有焦点,凹透镜没有焦点D.薄透镜就是凹透镜3.如图所示,能正确表示照相机成像原理的是( )4.许多照相机镜头到胶片的距离是可调的.某次拍摄前摄影师已经“调好焦”,使被摄者在胶片上形成了清晰的像.如果在拍摄前被摄者和摄影者的距离变远了,为了使他在胶片上仍然成清晰的像,镜头与胶片间的距离应( )A.变小B.变大C.先变小后变大D.先变大后变小5.夏天的早晨,树叶上常常会有一些露珠,透过露珠看树叶,叶脉会变大,而且更清晰,是因为露珠相当于一个“放大镜”,这种情形下,叶脉应位于“放大镜”的( )A.一倍焦距以内B.一倍焦距和二倍焦距之间C.二倍焦距处D.二倍焦距以外6.(2019·长春月考)小明在电影院里看电影,下列说法中不正确的是( )A.光在银幕上发生的是漫反射B.放映时,画面在人眼视网膜上所成的像是倒立、缩小的实像C.放映时,银幕上所成的像是倒立、放大的实像D.放映时,胶片到放映机镜头的距离大于2倍焦距7.如图所示,小芳同学在做“探究凸透镜成像规律”的实验时,烛焰在光屏上成了清晰的像.下列说法正确的是 ( )A.光屏上的像是倒立、放大的实像B.实验中,蜡烛越烧越短,光屏上烛焰的像向下移动C.为了便于从不同方向观察光屏上的像,光屏应选用较粗糙的白纸板D.要使光屏上烛焰的像变大,只需将蜡烛远离凸透镜8.在“探究凸透镜成像规律”的实验中,蜡烛在距凸透镜40cm时,在透镜另一侧的光屏上得到清晰缩小的像.若将像与光屏的位置对调,则所成的像一定时( )A.放大的虚像B.放大的实像C.缩小的虚像D.缩小的实像9.探究“凸透镜成像的规律”时,把蜡烛放在凸透镜前30cm处,光屏上可接收到倒立、小清晰的像.则该凸透镜的焦距可能为( )A. 10 cmB.15 cmC.20 cmD.30 cm10.如图所示,将点燃的蜡烛放在距凸透镜20cm处时,在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像,若保持物距不变,更换一个焦距为5cm的凸透镜,要想在屏上出现清晰的像,下列操作可行的是( )A.使屏远离透镜B.使屏靠近透镜C.使屏向上移动D.使屏向下移动11.(多选)对下列四幅图阐述正确的是( )A.甲图:近视眼成像在视网膜前,用凸透镜矫正B.乙图:远视眼成像在视网膜后,用凹透镜矫正C.丙图:显微镜的目镜相当于放大镜,物镜相当于投影仪的镜头D.丁图:天文望远镜的目镜相当于放大镜,镜相当于照相机的镜头12.高老师戴着眼镜正在批作业,听到远处有学生叫她,为了看清该学生的容貌,高老师立即摘下眼镜跟这位学生打招呼下列说法正确的是( )A.高老师所戴眼镜的镜片是凸透镜B.高老师是近视眼C.高老师不戴眼镜看近物时,物体的像会成在视网膜前方D.高老师的眼球前后径可能过长或晶状体曲度可能过大二、填空题(每空2分,共24分)13.如图所示,小明用一个透镜观看书上的一个英文单词,他看到了两个字母“YS”放大的像,说明这个透镜是________透镜,这种透镜对光线有________作用,利用这种透镜可制成的光学仪器有________________(只需填写一种)14.如图所示的眼镜的镜片是________透镜,这种眼镜可以用于矫正________眼15.如图所示,夜晚,把桌子放在手电筒下面,在桌面上放一张白纸,然后再把凹透镜放在白纸上.当逐渐向上移动凹透镜时,可以观察到:通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变________,光斑的亮度则逐渐变________(均选填“大”或“小”)16.将一物体分别放在甲、乙两凸透镜前相等距离处,通过甲透镜成缩小的像,通过乙透镜成等大的像由此可推断所成的____________________(选填“都是实像”“都是虚像”或“一个是实像一个是虚像”),甲透镜的焦距__________(选填“小于”等于”或“大于”)乙透镜的焦距17.摄影师在给某班照集体像后,又给一名同学照半身像.那么,应将照相机镜头和这个同学的距离__________(选填“减小”或“增大”)18.如图表示一种光学仪器的原理,图中L1物镜,L2是目镜.这种仪器是__________(填“望远镜”或“显微镜”),目镜的作用相当于__________(填“放大镜”或“投影仪”)三、作图题(每小题5分,共10分)19.请根据凹透镜对光线的作用完成光路20.完成图中的光路,并标出A点的像A四、实验探究题(第21小题12分,第22小题8分,第23小题10分,共30分)21.(2019·成都七中育才中学期末)小曹“探究凸透镜成像规律”的实验时,所使用的凸透镜焦距是15cm(1)如图所示,分别放置蜡烛、凸透镜和光屏,其中说法__________正确(填字母)A.将三者中心调至同一直线B.将三者中心调至同一高度(2)当把凸透镜固定在50cm刻度线位置,蜡烛固定在18cm刻度线位置时,光屏应在(选填“Ⅰ”“Ⅱ”或“Ⅲ”)区域内左右移动,才能在光屏上得到清晰的像.若得到清晰的像后,只将光屏和蜡烛的位置对调则像的大小________(选填“变小”“不变”或“变大”)(3)当屏上的像清晰时,小曹把自己的近视眼镜放在凸透镜和蜡烛之间,发现光屏上的像变得模糊不清她应该向________凸透镜方向移动光屏(选填“靠近”或“远离”),可再次得到清晰的像当凸透镜成实像时,物距增大,像距________(选填“增大”或“减小”)(4)当蜡烛逐渐燃烧变短时,光屏上烛焰的像将随之________(选填“上升”或“下降”)(5)在整理器材时,小曹偶然在凸透镜上看到了身后景物的像,它的成像原因是光的________________(填“直线传播““反射”或“折射”)22.如图所示,某同学用自制的水透镜来探究凸透镜成像规律,当向水透镜里注水时,水透镜的焦距将变小;当从水透镜里抽水时,水透镜的焦距将变大(1)如图甲所示,一束平行于主光轴的光射向水透镜,在光屏上得到一个最小光斑,则此时水透镜的焦距为________cm;实验前应调节烛焰、水透镜和光屏三者中心在________________(2)该同学移动蜡烛、水透镜和光屏至图乙所示位置时,恰能在光屏上看到清晰的像,利用此成像特点可制成________(选填“照相机”或“投影仪”)(3)在图乙所示实验场景下,该同学把自己的眼镜给水透镜“戴上”(如图丙),当向水透镜里注入适量的水后,他发现烛焰的像再次变得清晰,由此判断该同学戴的是________眼镜(选填“近视”或“远视”)23.五一期间小红随父亲到宜昌市磨基山公园游玩,小红父亲用照相机拍摄了夷陵长江大桥的清晰照片,小红发现相机中桥的像有点小,议能否把桥的像拍得更大一些,她父亲便更换相机镜头后在原地又拍摄了一张夷陵长江大桥的清晰照片,如图甲所示,两次成像的大小不同是什么原因造成的呢?她猜想可能是两个镜头的焦距不同造成的.为了验证这一想法,返校后,她在学校实验室找来了一支蜡烛、焦距分别为5cm和10cm的两个凸透镜、光具座、光屏等器材进行了以下探究:(1)如图乙所示,她先将f=5cm的凸透镜固定在光具座50cm刻度处,再将蜡烛放在光具座10cm刻度处,移动光屏,使光屏上出现清晰的像,此时的像是一个倒立、________的实像(2)接下来她换用f=10cm的凸透镜,仍然固定在光具座50cm刻度处,为了再次得到清晰的像,她应该保持________不变,移动________直到出现清晰的像为止(3)对比两次实验中像的大小,发现第二次成的像比第一次稍大,据此小红得出的结论是________________________________________________(4)用照相机拍照时,要想成的像更大,除了更换相机镜头外,还可以________________________【第五章透镜及其应用】参考答案1.B【提示】:甲透镜中间比边缘厚是凸透镜乙透镜中间比边缘薄是凹透镜丙透镜中间比边缘厚是凸透镜.丁透镜中间比边缘薄是凹透镜故选B.2.A【提示】:凸透镜、凹透镜都是用玻璃等透明材料制成的,故A正确;凸透镜对光线起会聚作用,凹透镜对光线起发散作用故B错误;两种透镜都有焦点,故C错误;薄透镜包括凸透镜和凹透镜,故D错误〕3.D4.A【提示】:照相机的正常成像范围是物体在二倍焦距以外、成像位置在一倍焦距到二倍焦距之间.“调好焦”后照相机透镜的焦距就不再变化,物体距凸透镜的距离增大,像距凸透镜的距离就要减小,故A正确5.A【提示】:由题可知,露珠相当于一个“凸透镜”使叶脉放大此时露珠起到放大镜的功能,物距u<f,成正立放大的虚像,故A正确〕6.D【提示】:为了使各个方向都能看到银幕上的像,光在银幕上发生的是漫反射,故A正确;人的眼睛相当于照相机,画面在人眼视网膜上所成的像是倒立、缩小的实像,故B正确;电影放映机成的是倒立、放大的实像,故C正确;放映时,胶片到放映机镜头的距离在一倍焦距和二倍焦距之间,故D错误7.C【提示】:A.由题图知,蜡烛放在2倍焦距之外,所以此时成倒立、缩小的实像,选项A错误.B.因为成的实像是倒立的,所以蜡烛越烧越短,光屏上烛焰的像向上移动,选项B错误C.为了便于从不同方向观察光屏上的像,光屏应选用较粗糙的白纸板,选项C正确D.要使光屏上烛焰的像变大,蜡烛应靠近凸透镜,选项D错误8.B【提示】:光的折射中,光路是可逆的,蜡烛距凸透镜40cm时,在透镜的另一侧的光屏上得到清晰缩小的像,说明此时满足u>2f,f<v<2f;若将蜡烛与光屏的位置对调,此时f<u′<2f,v′>2f,光屏上会得到倒立、放大的实像,故B正确故本题答案为B.9.A【提示】:把蜡烛放在凸透镜前30cm处,在光屏上可接收到倒立、缩小清晰的像,根据凸透镜成像的规律,可以断定物体是在二倍焦距以外,像成在一倍焦距和二倍焦距之间,因为蜡烛到凸透镜的距离是30cm,即可得到不等式30cm>2f,解得f<15cm,在A、B、C、D四个选项中,只有A在这个范围内,故选A〕10.A【提示】:当u=20cm时,在另一侧距凸透镜20cm处的光屏上可以得到一个与烛焰等大的像,所以2f=20cm,即=10cm;当凸透镜焦距为15cm时,f′=15cm<20cm<2f′=30cm,成倒立、放大的实像11.CD【提示】:A选项,由甲图可知,像成在视网膜的前方故该眼睛是近视眼,近视眼是晶状体曲度变大,会聚能力增强,即折光能力增强,应戴凹透镜进行矫正,故A错误.B选项,乙图中像成在了视网膜的后面,该眼睛是远视眼,远视眼应该戴凸透镜进行矫正,故B错误C选项,显微镜的物镜相当于投影仪的镜头,成放大实像,目镜成放大的虚像,故C正确D选项,望远镜中物镜的作用是使远处的物体成倒立缩小的实像,这个倒立缩小的实像正好落在目镜焦距内的位置,目镜再对这个像进行放大,故D正确.故本题答案为C、D12.A【提示】:根据题意可知高老师不戴眼镜时看不清近处的物体,能看清远处的物体,这是因为她眼球晶状体的曲度过小,近处物体反射来的光线通过晶状体折射后形成的物像,就会落在视网膜的后方造成的,所以需戴凸透镜矫正,所以A选项是正确的.〕13.凸会聚放大镜【提示】:由图可以知道,当透镜靠近英文单词时,成的是正立、放大的虚像,所以应该是凸透镜;凸透镜对光线有会聚作用,生活中的放大镜和老花镜都是利用凸透镜做成的.〕14.凸远视(或老花)【提示】:由图可看出书上的字变大了,所以该镜片是凸透镜;远视眼是像成在视网膜的后方,要想使像成在视网膜上,应戴一个会聚透镜,即凸透镜,所以该眼镜可以用来矫正远视眼.15.大小【提示】:当逐渐向上移动凹透镜时,手电筒照向凹透镜的光线更发散,所以纸上的光斑变大;光线越分散,光斑的亮度就越小16.都是实像小于【提示】:根据凸透镜成像规律可知,对于甲透镜来说,物距大于2倍焦距,即u>2f甲,故f甲<u2,成倒立、缩小的实像;对于乙透镜来说,物距等于2倍焦距,u=2f乙,故f乙=u2成等大、倒立的实像,故所成的像都为实像,且f甲<f乙17.减小`【提示】:因当由照集体像变为照半身像时,此时像变大了故物距变小,像距变大才可,而镜头与同学的距离为物距,故应减小镜头与同学的距离18.望远镜放大镜【提示】:由图可见,远处的物体先通过物镜使物体成一倒立、缩小的实像,然后用目镜把这个实像再放大就能看清很远处的物体了,这就是望远镜的原理,目镜相当于一个放大镜〕19.如图所示.【提示】:过光心的入射光线,过凹透镜折射后,其传播方向不改变;平行于主光轴的光线经凹透镜折射后变得发散,其折射光线的反向延长线过焦点,由此可以画出其折射光线如图所示〕20.如图所示.【提示】:一条入射光线平行于主光轴,则折射光线是过焦点的,另一条入射光线过焦点,则折射光线平行于主光轴,两条折射光线的交点为A点的像A,如图所示〕21.(1)B (2)Ⅱ变大 (3)远离减小 (4)上升 (5)反射22.(1)8.0 同一高度 (2)照相机 (3)近视【提示】:(1)平行于主光轴的光线经凸透镜后会聚在主光轴上一点,这点是凸透镜的焦点,焦点到光心的距离是凸透镜的焦距,所以凸透镜的焦距f=18.0cm-10.0cm=8.0cm;实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度,这样可使像成在光屏的中央.(2)如图乙,物距大于像距,成倒立、缩小的实像,应用于照相机.(3)当向水透镜里注入适量的水后,对光线的会聚能力增强,发现烛焰的像再次变得清晰,说明水透镜原来“戴上”的是具有发散作用的凹透镜,因为凹透镜可用来矫正近视眼,所以该同学戴的是近视眼镜.〕23.(1)缩小 (2)蜡烛的位置(或物距)光屏 (3)在物距相同时,焦距越大,像越大(4)靠近物体(或减小物距)。

5.1透镜综合练习一、选择题1．放在凸透镜主轴上焦点以内的点光源S发出的光．通过凸透镜后的光路如图所示．则下列说法正确的是A．凸透镜可以对光线起发散作用B．凸透镜只对平行于主光轴的光线起会聚作用C．通过凸透镜后的光线是发散的，因此凸透镜的作用是对光线起发散作用D．通过凸透镜后的光线发散程度比原来小，仍然是会聚的一种表现2．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距A．一定小于lB．一定等于lC．一定大于lD．可能小于l，也可能大于l3．如图是德国设计师设计的一个球形透镜太阳能系统，太阳光通过透镜聚光之后再发电，此透镜是一个( )A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用4．如图所示，虚线方框内为透镜，透镜左侧的两束光经过透镜折射后的出射光如图所示．甲、乙两图中的虚线方框内A．甲为凸透镜，乙为凹透镜B．甲为凹透镜，乙为凸透镜C．甲、乙都为凸透镜D．甲、乙都为凹透镜5．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a （双箭头）和b（单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的是（）A．透镜是凸透镜，距离OP小于焦距B．透镜是凸透镜，距离OP大于焦距C．透镜是凹透镜，距离OQ小于焦距D．透镜是凹透镜，距离OQ大于焦距6．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是A．平板玻璃B．平面镜C．凹透镜D．凸透镜7．如图所示，属于凹透镜的是（）A．B．C．D．8．如图，正午时，太阳光直射在水平地面，取一圆形薄透镜正对阳光，在距透镜20cm的地面上得到一个光斑，其直径与透镜直径相等，透镜的焦距是A．10cm B．20cmC．30cm D．40cm9．如图所示，小明同学拿一透镜正对着太阳光，再把一张纸放在它的另一侧来回移动，发现在某个位置时，白纸上将会出现一个最小、最亮的光斑，则下列说法中不正确的是( )A．此透镜可能是凹透镜B．该透镜对光具有会聚作用C．最小、最亮的点到此透镜中心的距离可近似认为是它的焦距D．如果时间较长，将会看到最小、最亮光斑处的纸变焦糊10．如图所示是平行于主光轴的光线经过两个不同的凸透镜后会聚的光路图，下列说法正确的是（）A．凸透镜表面越凸，焦距越大B．凸透镜焦距的大小与其表面凸起的程度无关C．凸透镜对光的会聚作用与其表面的凸起程度无关D．凸透镜表面越凸，对光的会聚作用就越明显二、填空题11．光线通过透镜上某一点时，光线传播方向不变，这一点叫__________，用字母__________表示，通常即为透镜的中心．焦点到这一点的距离叫__________，用字母__________表示．12．一家汽车美容店的门口，贴着所示的“爱车小贴士”，这是因为留在车身上的水滴相当于_______镜，使太阳光________，在车身局部形成高温，导致车漆失去光泽．爱车小贴士烈日下洗车须及时擦干，否则会导致车漆失去光泽．13．透镜是用透明物质制成的光学器件，它运用到光的___________（填“直线传播”“折射”或“反射”）原理，中间比边缘___________的透镜是凸透镜，如图中的___________（填“A”“B”“C”或“D”）；中间比边缘__的透镜是凹透镜，如图中的___________（填“A”“B”“C”或“D”）．14．如图所示，生活中小型聚光手电筒没有反光碗，而是用一种聚光小电珠发光，其前端相当于一个凸透镜，灯丝可以看成是一个点光源，这种小电珠的灯丝应放在________附近，灯丝到玻璃珠前端的距离也就是“透镜”的________.15．如图所示，夜晚，把桌子放在手电筒下面，在桌面放一张白纸，然后再把凹透镜放在白纸上．当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变_____，光斑的亮度则逐渐变_____（全部选填“大”或“小”）．16．把光源放在凸透镜的________处，通过凸透镜后的光线会成为一束平行光线，平行光源就是根据这一原理制成的．如图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是________cm．17．一束光经过一光学元件后的光路图如图所示，则此光学元件应为________．18．辨别某一透镜是凸透镜还是凹透镜可以有三种简易的方法，请仿照下列方法1的叙述，清晰地说出另外两种判断方法。

人教版八年级物理上册第五章《透镜及其应用》综合测试题（含答案）一、选择题(本大题共8小题。

下列各题给出的四个选项中,只有一项符合题意)1.在探究凸透镜成像规律的实验中,小聪选用了焦距为 10 cm的凸透镜。

他将凸透镜固定在光具座上50 cm刻度线处,将点燃的蜡烛放置在光具座上35 cm刻度线处,当光屏移动到如图所示刻度线处时,在光屏上恰好呈现出烛焰清晰的像。

如果将蜡烛从图中位置移动,关于该实验下列说法正确的是()A.蜡烛向左移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像B.蜡烛向右移动10 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像C.蜡烛向右移动2 cm,光屏应向右移动到适当位置才能呈现烛焰清晰的像D.蜡烛移到20 cm刻度线处,光屏应移到70 cm刻度线处才能呈现烛焰清晰的像2.如图所示,在光屏上恰能看到一清晰的像。

则像的性质是()A.倒立、缩小的实像B.正立、放大的虚像C.倒立、放大的实像D.正立、缩小的虚像3.下图为某款数码相机的成像原理,镜头相当于一个凸透镜,影像传感器相当于光屏,拍照时,将镜头对准景物,相机通过自动调节,就能得到清晰的像,下列说法正确的是()A.为拍摄到更大的像应将镜头远离景物B.为扩大拍摄范围应将镜头靠近景物C.影像传感器上成的是正立的实像D.景物在二倍焦距以外才能成缩小的像4.(2020·贵州黔南州中考)关于透镜,下列说法正确的是()A.远视眼的人佩戴的眼镜是凹透镜B.照相机中所成的像是放大、正立的C.用投影仪投放出来的电影画面属于虚像D.丢弃的未喝完水的矿泉水瓶容易引起火灾,是因为矿泉水瓶相当于一个凸透镜,能会聚阳光5.如图所示,蜡烛距凸透镜40 cm,能在距凸透镜30 cm的光屏上得到一个倒立、缩小的实像,则透镜的焦距可能是()A.40 cmB.25 cmC.17 cmD.12 cm6.如图所示,将凸透镜看作是眼睛的晶状体,光屏看作是眼睛的视网膜,烛焰看作是被眼睛观察的物体。

word版初中物理第五章《透镜及其应用》测试卷一、单选题(共12小题)1.如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是（）A．放大镜B．电影放映机C．照相机D．投影仪2.如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（）A．凸透镜，对光线具有会聚作用B．凸透镜，对光线具有发散作用C．凹透镜，对光线具有会聚作用D．凹透镜，对光线具有发散作用3.人眼的晶状体相当于凸透镜．针对如图所示的成像情况，下列判断正确的是（）A．属于近视眼，应配戴凹透镜B．属于近视眼，应配戴凸透镜C．属于远视眼，应配戴凹透镜D．属于远视眼，应配戴凸透镜4.以下光学仪器或元件中，对光起发散作用的是（）A．潜望镜B．平面镜C．凸透镜D．凹透镜5.教学中常用的仪器，如图所示是投影仪的结构图，在水平放置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕，物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像．一教师在使用投影仪时，发现在屏幕上画面太小，正确的调节方法是（）A ． 减小投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离B ． 减小投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离C ． 增大投影仪与屏幕间的距离，下调凸透镜，减小凸透镜到物体间的距离D ． 增大投影仪与屏幕间的距离，上调凸透镜，增大凸透镜到物体间的距离6.将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L ，若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（ ） A ． 一定小于L B ． 一定等于LC ． 一定大于LD ． 可能小于L ，也可能大于L7.下列透镜中，对光有会聚作用的有（ ）A ． 一种B ． 两种C ． 三种D ． 四种8.放幻灯片时银幕上得到的像应该是（ ） A ． 正立放大的实像 B ． 倒立放大的实像C ． 正立放大的虚像D ． 倒立放大的虚像9.如图所示，透过放大镜，观察到邮票上熊猫正立、放大的像，则邮票到放大镜的距离（ ）A ． 大于放大镜的焦距B ． 小于放大镜的焦距C ． 位于一倍至两倍焦距间D ． 等于放大镜的焦距10.在①小孔成像；①平面镜成像；①放大镜成像；①照相机成像；①幻灯机成像中（ ） A ． 成实像的是①①① B ． 成虚像的是①①①C ． 属于反射成像的是①①D ． 属于折射成像的是①①①11.如图所示，一束光线射向O 处的光学元件后会聚于主光轴上的S 点，去掉光学元件后，光线会聚于S 1点，则该元件一定是（ ）A ． 平面镜B ． 凹面镜C ． 凸透镜D ． 凹透镜12.如下图所示， 焦距为 10cm 的凸透镜正对太阳光，其下方的白纸上呈现一光斑，此时光斑到凸透镜的距离为 12cm ． 若凸透镜远离白纸，看到光斑的大小和亮度的变化情况是（ ）A ． 光斑一直变大，亮度越来越暗B ． 光斑一直变小，亮度越来越暗C ． 光斑先变小后变大，亮度先变亮后变暗D ． 光斑一直变大，亮度越来越亮二、填空题(共3小题)13.如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知：甲透镜是透镜，乙透镜是透镜．14.“老花眼”所佩戴眼镜的镜片应为 ______ 透镜．（选填“凸”或“凹”）15.为了丰富市民业余文化生活，我市开展了露天电影走进社区活动．准备放映时，画面超出了整个屏幕，如果你是放映员应将放映机 ______ （选填“远离”或“靠近”）屏幕，同时要 ______ （选填“增大”或“减小”）镜头与胶片间的距离．三、实验题(共1小题)16.在做“研究凸透镜成像规律”的实验中，小华同学先把凸透镜固定起来，然后把点燃的蜡烛和光屏分别放置在透镜的两侧，但他无论怎样左右移动光屏，都不能在光屏上呈现出烛焰的像．请你分析其中的原因．（请写出两个） （1）________________________ （2）________________________四、计算题(共1小题)17.如图所示，物体AB经凸透镜折射后所成像为A′B′，已知AB的高为h1，物距u，像距v，试用h1、u、v表示像高h2．五、作图题(共1小题)18.我国古代的“千里眼”是富有想象力的神话，随着科学技术的飞速发展，天文望远镜已将神话变成现实．图中天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）．答案解析1.【答案】C【解析】由图知，光屏上是倒立、缩小的实像，根据凸透镜成像规律，此时u＞2f，像的位置在f ＜v＜2f；照相机是根据这个原理制成的．2.【答案】A【解析】由题意可知，通过透镜聚光之后再发电，说明该透镜是一个凸透镜．3.【答案】A【解析】由图可知：像成在视网膜的前方，故该眼睛是近视眼，近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，应佩戴发散透镜，使光线发散，成像位置后移.4.【答案】D【解析】对光有发散作用的有：凹透镜和凸面镜，对光有会聚作用的有：凸透镜和凹面镜，平面镜使光线发生镜面反射，既不会聚也不发散．5.【答案】C【解析】投影仪是利用凸透镜成实像时，f＜u＜2f，成倒立放大的实像规律制作的；凸透镜成实像时，减小物距，增大像距，即减小透镜到投影片的距离，增大投影仪和屏幕间的距离，才能将屏幕上较小的画面变大.6.【答案】A【解析】由于光斑到凸透镜的距离为L时，即像距为L时，纸上呈现一个并非最小的光斑，这个光斑可能是焦点之后的，也可能是焦点之前的光斑，所以凸透镜的焦距f≠L；若凸透镜远离纸的过程中光斑一直变大，说明凸透镜的焦点不在光斑之后，故焦点应在光斑之前，因此f一定小于L．故BCD错误，故A正确.7.【答案】C【解析】根据凸透镜和凹透镜的结构特点:第一个透镜是凹透镜，第二、三、四个透镜是凸透镜；凸透镜对光线有会聚作用，所以可以对光有会聚作用的有三种.8.【答案】B【解析】幻灯机的制作原理是根据，f＜u＜2f时，凸透镜成倒立的、放大的实像制成的.所以，银幕上看到的倒立、放大的实像.9.【答案】B【解析】当凸透镜作为一个放大镜使用时，此时的物体应该在一倍焦距以内，即物距小于焦距，当物距小于焦距时，所成的像是正立的放大的虚像.10.【答案】D【解析】①小孔成像是光沿直线传播的原理，所成的像是倒立的实像；①平面镜成像是光的反射成像，所成的像是正立等大的虚像；①放大镜成像是光的折射成像，所成的像是放大正立的虚像；①照相机成像是光的折射成像，所成的像是缩小倒立的实像；①幻灯机成像是光的折射成像，所成的像是放大倒产的实像；综上所述，成实像的有①①①，成虚像的是①①，属于反射成像的是①，属于折射成像的是①①①，则ABC错误，D正确.11.【答案】D【解析】由题意可知，光线通过该元件发生了折射，故应为透镜；根据图示，没有光学元件时，光线会聚于S1点，有光学元件时，聚于主光轴的S，即经过折射后，光的会聚点后移，说明光线经过透镜后散射了一些，所以透镜为凹透镜．12.【答案】A【解析】平行于主光轴的光线经凸透镜折射后会聚一点，这点是凸透镜的焦点，光线到达焦点并且继续向前射出.依题意可知，此时光斑到凸透镜的距离为12cm ，大于一倍焦距，此时的光线是交点之后的，是发散的，所以光斑一直变大，亮度越来越暗.13.【答案】凸；凹【解析】从图知，通过甲透镜的光线比入射光线向主光轴靠拢，所以甲对光线有会聚作用，因此甲是凸透镜；通过乙的光线比入射光线更加远离主光轴，所以乙对光线有发散作用，因此乙是凹透镜.14.【答案】凸【解析】老花眼”即远视眼，像成在视网膜的后方，要想使像成在视网膜上，应利用凸透镜对光线的会聚作用，使像前移，重新成在视网膜上．15.【答案】靠近；增大．【解析】投影仪是根据物距处于f、2f之间时，成倒立、放大的实像的原理制成的．画面超出了整个屏幕，说明画面大了，应增大物距，减小像距，所以将放映机靠屏幕，同时要增大镜头与胶片间的距离．16.【答案】（1）烛焰、透镜、光屏三者的中心不在同一高度上；（2）物体位于1倍焦距或焦距之内【解析】（1）根据实验的要求，让像成在光屏上，必须使三者的中心在同一高度上，如果高度偏差太大，可能在光屏上承接不到物体的像；（2）根据凸透镜的成像规律，当物体位于1倍焦距处或一倍焦距以内时，透镜不成像或所成的像是虚像，不会在光屏上呈现.17.【答案】解：由图可知，①ABO①①AB´O，则已知AB的高为h1，物距u，像距v，则像高h2=答：像高h2为【解析】已知AB的高为h，物距u，像距v，利用相似三角形对应边成比例可求得像高h．18.【答案】【解析】射向凹透镜焦点的，经凹透镜发散后，将平行于主光轴，通过凸透镜后将会聚到凸透镜的焦点．平行于凹透镜主光轴的，经凹透镜的发散作用，折射光线的反向延长线过焦点．由于该折射光线可认为是从凹透镜左边的焦点发出的，而凹透镜左边的焦点到凸透镜的距离要大于2倍的凸透镜的焦距，因此像距应在1倍焦距和2倍焦距之间．。
