第5章 暗室处理技术2014陆志春

暗室处理技术暗室处理技术射线检测一般需要三个工序过程即：射线穿透工件后对胶片进行曝光过程；胶片的暗室处理；底片的评定过程。

暗室处理又是射线照相过程中的最后一个环节，胶片在暗室处理的好坏，直接影响到底片质量以及底片的保存期，甚至会使透照工作前功尽弃。

此外，正确的暗室处理是透照工艺合理与否的信息反馈，为透照工艺的进一步改进提供依据。

胶片暗室处理，按操作方式区分，有手工和自动之分。

目前国内多数仍采用手工操作。

胶片的处理程序主要包括显影、停显、定影、水洗和干燥五个过程。

1. 暗室基本知识 1.1 暗室布局知识暗室是射线照相进行暗室处理的特殊房屋，是工业射线照相工作中不可缺少的设施。

暗室设计应根据工作量的大小、显定影方式以及设施水平等具体条件统筹安排，但必须满足防辐射、不漏光、安全灯的安全可靠、室内机具布局合理、室内通风以及保持一定的温度、湿度等原则。

对手工暗室操作的暗室设计，应充分考虑如下几点： (1)防辐射暗室不得有任何射线的辐射线(包括散射线)，射线不仅使胶片感光，同时危及工作人员的健康。

在无法远离射线源的暗室(包括暗室门)，应采取适当的防护措施。

暗室基本知识 (2)遮光性良好胶片在显影及装片时暗室是不允许任何室外光透入的，以免胶片感光，影响底片质量。

暗室一般不开窗户，设有前室或迷路口的暗室门，可有效地防止暗室门漏光，而工作人员出入也很方便。

此外，暗室的排风装置、空调机、供水管线穿墙等也是漏光点，应采取适当措施堵实，以防漏光。

(3)暗室应有适当空间，器具布局合理暗室主要用来装片和处理已摄胶片，若有条件宜分室进行。

共用一室的平面布置应分成干燥和潮湿部分，干燥区用来布置存放暗盒、增感屏以及胶片的橱柜及工作台，潮湿区布置成显影―停显―定影一水洗作业。

(4)要有通风设施暗室不仅潮湿，而且常有醋酸气体，影响工作人员健康，容易引起电器设备漏电，同时对材料器具使用寿命也不利，故应有通风设施。

一般可以装排风扇或自然排风管解决。

第五章暗室处理技术一、 暗室基本知识1.暗室设备器材使用知识暗室常使用的设备器材包括安全灯、温度计、天平、洗片槽、烘片箱等，有的还配有自动洗片机。

(1)安全灯用于胶片冲洗过程中的照明不同种类胶片具有不同的感光波长范围,此特性称为感色性。

工业射线胶片对可见光的蓝色部分最敏感,而对红色或橙色部分不敏感,因此,用于射线胶片处理的安全灯采用暗红色或暗橙色。

为保证安全,对新购置的安全灯应进行测试,对长期使用的安全灯也应作定期测试。

测试方法为:在工作位置放置胶片,上盖黑纸,打开安全灯,每隔数分钟移动一下黑纸,使胶片不同部位在安全灯下经受不同时间的曝光,然后进行标准显影处痤,将曝光部分与未曝光部分比较,以黑度不明显增大为安全,据此可确定安全灯的性能以及允许工作时间和工作距离。

(2)温度计用于配液和显影操作时测量药液温度可使用量程大于50℃,刻度为1℃或0.5℃的酒精玻璃温度计,也可使用半导体温度计。

(3)天平用于配液时称量药品可采用称量精度为0.1g的托盘天平。

天平使用后应及时清洁,似防腐蚀造成称量失准。

胶片手工处理可分为盘式和槽式两种方式。

由于盘式处理易产生伪缺陷,所以目前多采用槽式处理。

洗片槽用不锈钢或塑料制成,其深度应超过底片长度20%以上,使用时应将药液装满槽,并随时用盖将槽盖好,以减少药液氧化。

槽应定期清洗,保持清洁。

2. 配液注意事项(1)配液的容器应使用玻璃、搪瓷或塑料制品,也可使用不锈钢制品,搅拌棒也应用上述材料制作,切忌使用铜、铁、铝制品,因为铜、铁等金属离子对显影剂的氧化有催化作用。

(2)配液用水可使用蒸馏水、去离子水、煮沸后冷却水或自来水,对井水或河水应进行再制,以降低硬度,提高纯度。

(3)配制显影液的水温一般在30~50℃,水温太高会促使某些药品氧化,太低又会使某些药品不易溶解。

配制定影液的水温可升至60~70C,因为硫代硫酸钠溶解时会大量吸热。

(4)配液时应按配方中规定的次序进行,待前一种药品溶解后方可投人下一种药品,切不可随意颠倒次序。

我们知道射线检测不仅仅只是拍片，还有洗片和评片。

如果出来的片子不理想，则直接影响我们的评片，从而对缺陷进行误判。

更槽糕的是片子一旦洗坏就要重新拍片，射线检测对人身体伤害很大，重拍的代价挺大的，所以我们一定要布置好暗室且按规程洗片，以保证一次成功。

洗片共有5个步骤：显影、停显、定影、水洗以及干燥。

为保证射线检测底片的质量，我们制定了以下规定，本规定适用于射线照相底片的手工暗室处理或自动冲洗。

一、进行胶片暗室处理的人员必须持有射线I级以上证书或在二级人员指导下完成。

二、装卸片、显影、停显影、定影等暗室处理过程中，除安全红灯外，不能开启其他照明灯。

三、要有良好的工作习惯：装胶片前应注意胶片是否过期、增感屏是否光洁完好、暗袋是否漏光、手和工作台面是否干净、显影液温度是否正常；装拿胶片要小心，防止粘搭、划伤；装拿胶片时一定要戴干净的薄纱手套。

四、对暗室环境和暗室处理设备的要求：1) 暗室环境要求：暗室内应保持整齐清洁，器具布置恰当，干、湿操作区分开，使操作方便，减少化学污染的机会。

暗室应密闭不漏光，需有良好的通风设备，还应考虑射线屏蔽问题。

暗室内温度宜保持在23±5摄氏度，相对湿度宜保持在50±20%。

显、定影药水保存得当，防止药水泄漏造成人员受到腐蚀伤害或环境污染。

2) 暗室处理设备应定期检查，保证完好。

处理底片前至少应检查以下设施：工作台（用于装换胶片）、安全红灯、裁纸刀、温度计、显影槽及温控器、停显影槽、定影槽、冲洗水槽、洗片架等，确保工作台干燥整洁，暗室红灯不影响底片处理质量以及盛装化学药品的容器不存在跑冒滴漏现象。

五、胶片处理：胶片曝光后，应尽快处理，放置时间最长不能超过24小时。

采用双片透照技术，一个暗袋中的两张胶片要同时处理。

手工处理胶片的主要步骤包括：显影、停显影、定影、冲洗、干燥和保存。

1) 显影a) 应使用与胶片相适合的显影液。

新配置的显影液需静置24小时，或用曝过光的胶片进行老化后方能使用。

暗室处理操作规程一、为保持暗室内的室内卫生和温度（18-22℃），除暗室处理人员外，其他无关人员不得随便入内。

二、暗室处理人员应定期对暗袋和增感屏进行保洁。

每次装片前，应检查暗袋是否破损、漏光，增感屏间是否有脏物，如有上述问题存在，则不得立即装片。

三、显影液和定影液必须严格按配方和配制方法进行配制。

对于已老化的显影液和定影液，应及时进行更换，以保证底片的冲洗质量。

四、进入暗室工作，应确保暗室内安全灯的光线强度不会使胶片的灰雾度增加。

在裁片和装片时，手要保持清洁、干燥。

拿取胶片应沿胶片的边角部位。

裁好的胶片应远离安全灯光，并快装入暗袋。

五、每次裁胶片应以当班够用为宜，裁好而未装入暗袋的胶片必须用纸隔开、包好，放回胶片盒内。

在拿取胶片的过程中，要避免胶片与其他物体相摩擦，产生划痕和感光。

六、暗室处理人员在操作过程中，要确保显影的时间在3-8分钟之间。

显影结束后，应将胶片在停影液中停显30-60秒，然后放入定影液中，定影5-15分钟（视定影液的老化程度而定）。

在显影和定影过程中，应经常摇动底片，使显影和定影能均匀进行。

七、定影结束后，将底片放入水洗槽中用流水冲洗15-20分钟，但需注意水流量不宜过大。

八、底片的干燥必须十分仔细，要用微湿的干净毛巾擦去底片表面的水份或将底片放入脱水剂中浸泡10-20秒钟后拿出，放进底片干燥箱中烘干。

九、每天的暗室处理工作结束后，暗室处理人员应将暗袋摆放整齐，将显影槽和定影槽的盖子盖好，将工作平台和地面清理干净，关好门，以保持室内清洁和温度。

共1页第1页。

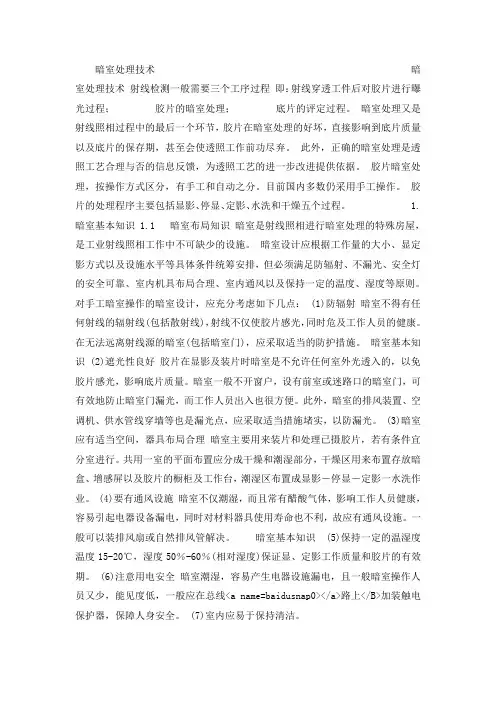

暗室处理技术暗室处理技术射线检测一般需要三个工序过程即：射线穿透工件后对胶片进行曝光过程；胶片的暗室处理；底片的评定过程。

暗室处理又是射线照相过程中的最后一个环节，胶片在暗室处理的好坏，直接影响到底片质量以及底片的保存期，甚至会使透照工作前功尽弃。

此外，正确的暗室处理是透照工艺合理与否的信息反馈，为透照工艺的进一步改进提供依据。

胶片暗室处理，按操作方式区分，有手工和自动之分。

目前国内多数仍采用手工操作。

胶片的处理程序主要包括显影、停显、定影、水洗和干燥五个过程。

1. 暗室基本知识 1.1 暗室布局知识暗室是射线照相进行暗室处理的特殊房屋，是工业射线照相工作中不可缺少的设施。

暗室设计应根据工作量的大小、显定影方式以及设施水平等具体条件统筹安排，但必须满足防辐射、不漏光、安全灯的安全可靠、室内机具布局合理、室内通风以及保持一定的温度、湿度等原则。

对手工暗室操作的暗室设计，应充分考虑如下几点： (1)防辐射暗室不得有任何射线的辐射线(包括散射线)，射线不仅使胶片感光，同时危及工作人员的健康。

在无法远离射线源的暗室(包括暗室门)，应采取适当的防护措施。

暗室基本知识 (2)遮光性良好胶片在显影及装片时暗室是不允许任何室外光透入的，以免胶片感光，影响底片质量。

暗室一般不开窗户，设有前室或迷路口的暗室门，可有效地防止暗室门漏光，而工作人员出入也很方便。

此外，暗室的排风装置、空调机、供水管线穿墙等也是漏光点，应采取适当措施堵实，以防漏光。

(3)暗室应有适当空间，器具布局合理暗室主要用来装片和处理已摄胶片，若有条件宜分室进行。

共用一室的平面布置应分成干燥和潮湿部分，干燥区用来布置存放暗盒、增感屏以及胶片的橱柜及工作台，潮湿区布置成显影―停显―定影一水洗作业。

(4)要有通风设施暗室不仅潮湿，而且常有醋酸气体，影响工作人员健康，容易引起电器设备漏电，同时对材料器具使用寿命也不利，故应有通风设施。

一般可以装排风扇或自然排风管解决。
