暗室处理

射线检测底片暗室处理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!射线检测底片暗室处理流程射线检测底片暗室处理流程主要包括切片、显影、定影、水洗和干燥五个步骤。

射线检测中的暗室处理技术62?科技论±i射线检测中的暗室处理技术刘洁(徐州技师学院建筑工程系,江苏徐州221153)摘要:本文的主要内容是介绍射线检测中的暗室处理技术,暗室处理是射线检测过程中重要的步骤包括显影,定影,水洗和干燥.关键词:射线检测技术;暗室处理;显影;停显;定影射线检测是工业无损检测的一个重要专业门类,在工业上有着非常广泛的应用.射线检测最主要的应用是探测试件内部的宏观几何缺陷.暗室处理是射线照相检测的重要程序,被射线曝光的带有潜影的胶片经过暗室处理后变为带有可见影像的底片.底片质量的好坏与暗室工作的技术水平及操作水平密切相关.1显影显影在整个胶片处理过程中是重要的一步.同一张胶片若采用不同的显影配方和操作条件,则胶片的感光性能是不一样的.底片的质量指标如黑度,对比度,颗粒都受到显影的影响.1.1显影液的组成及作用显影液主要由四部分组成:显影剂,保护剂,促进剂和抑制剂.显影剂的作用是将已感光的卤化银还原为金属银,常用的显影剂有菲尼酮,对苯二酚与米吐尔.保护剂的作用是阻止显影剂与进入显影液的氧发生作用,使其不被氧化,比较常用的保护剂是亚硫酸钠.促进剂的主要作用是增强显影剂的显影能力和速度,大多数显影液都是碱性的.抑制剂的主要作用是抑制灰雾,常用的抑制剂包括苯丙三氮唑.1.2影响显影的因素影响显影的因素除配方外,还有显影时间,温度,搅动情况和显影液老化程度.合适的显影时间与配方有关,对于手工处理规定时间为4-6分钟.温度也与配方有关,手工处理的温度为18—20摄氏度.在显影过程中搅动可以使乳剂膜表面不断地与新鲜药液接触并发生作用,这样可以使显影速度加快保证显影作用均匀.显影液的活性主要取决于显影剂的种类和浓度以及显影液的酸碱度.2停显从显影液取出胶片后,显影作用并不立即停止,胶片乳剂层中残留的显影液还在继续显影,此时将胶片直接放人定影液则容易产生不均匀的条纹.另一方面胶片中残留的显影液将会污染定影液. 停显液一般为2%～3%的醋酸溶液,胶片放人停显液后,残留的碱性显影液被中和,pH值迅速下降至显影停止点,明胶的膨胀也得到控制.3定影显影后的胶片乳剂层中还有70%的卤化银未被还原成金属银.这些卤化银必须除去才能将显影形成的影像固定下来,这一过程称为定影.在定影过程中,定影剂与卤化银发生化学反应,生成溶于水的络合物但对已还原的金属则不发生作用.3.1定影液的组成及作用定影液包含四种组分:定影剂,保护剂,坚膜剂,酸l生剂.其中定影剂是定影液的主要成分,常用的定影剂为硫代硫酸钠俗称大苏打.定影剂硫代硫酸钠在酸性溶液中容易发生分解析出硫而失效, 所以要使用保护剂来防止这种现象发生.常用的保护剂为无水亚硫酸钠.在定影过程中,胶片乳剂层吸水膨胀,容易造成划伤和药膜脱落,所以需要在定影液中加入坚膜剂.常用的坚膜剂有硫酸铝钾.为中和停显阶段未除净的显影液碱性物质,通常将定影液配制成酸性溶液,加入的酸性物质通常是醋酸和硼酸.3.2影响定影的因素影响定影的因素主要有:定影时间,定影温度,定影液老化程度,以及定影时的搅动.定影时间应明显多于通透时间,为保险则规定整个定影时间为通透时间的2倍.采用硫代硫酸钠配方的定影液所需时间为15min.定影温度规定为1624~C对使用中的定影液,当需要的时间为新液所需的2倍时,即认为失效需更换新液.在定影过程中应适当搅动,一般没两分钟搅动一次.4水洗和干燥4.1水洗胶片在定影后,应在流动的清水中冲洗20～30rain,冲洗的目自是将胶片表面和乳剂膜内吸附的硫代硫酸钠以及银盐络合物清掉.推荐使用的条件是16～24~C的流动清水冲洗底片.4.2干燥干燥的目的是去除膨胀的乳剂层中的水分.干燥的方法有自干燥法和烘箱干燥两种.自然干燥是将胶片悬挂起来,在清洁通的空间晾干.烘箱干燥是把胶片悬挂在烘箱内,用热风烘干,热风度一般不超过40℃.5结论暗室处理技术主要过程包括显影,停显,定影,水洗和干燥.j中显影与定影是最关键部分,除了需要显影,定影液的合乎标准,时也需要操作人员的熟练技能.参考文献【1]强天鹏.射线检测技术[M1.第一版.北京:中国劳动社会保障出社.2007.[21Y_威强,吴俊飞.承压设备安全[M].第一版.北京:化学工业出版社2008.[3]JB/T4730.4—2005承压设备无损检测[S].。

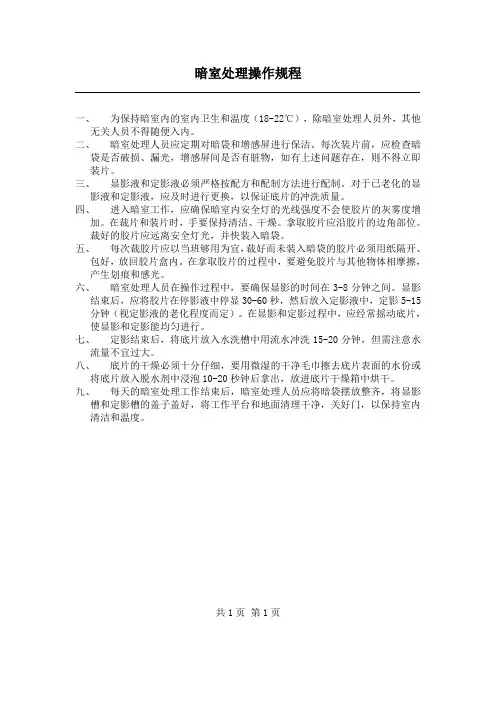

暗室处理操作规程一、为保持暗室内的室内卫生和温度（18-22℃），除暗室处理人员外，其他无关人员不得随便入内。

二、暗室处理人员应定期对暗袋和增感屏进行保洁。

每次装片前，应检查暗袋是否破损、漏光，增感屏间是否有脏物，如有上述问题存在，则不得立即装片。

三、显影液和定影液必须严格按配方和配制方法进行配制。

对于已老化的显影液和定影液，应及时进行更换，以保证底片的冲洗质量。

四、进入暗室工作，应确保暗室内安全灯的光线强度不会使胶片的灰雾度增加。

在裁片和装片时，手要保持清洁、干燥。

拿取胶片应沿胶片的边角部位。

裁好的胶片应远离安全灯光，并快装入暗袋。

五、每次裁胶片应以当班够用为宜，裁好而未装入暗袋的胶片必须用纸隔开、包好，放回胶片盒内。

在拿取胶片的过程中，要避免胶片与其他物体相摩擦，产生划痕和感光。

六、暗室处理人员在操作过程中，要确保显影的时间在3-8分钟之间。

显影结束后，应将胶片在停影液中停显30-60秒，然后放入定影液中，定影5-15分钟（视定影液的老化程度而定）。

在显影和定影过程中，应经常摇动底片，使显影和定影能均匀进行。

七、定影结束后，将底片放入水洗槽中用流水冲洗15-20分钟，但需注意水流量不宜过大。

八、底片的干燥必须十分仔细，要用微湿的干净毛巾擦去底片表面的水份或将底片放入脱水剂中浸泡10-20秒钟后拿出，放进底片干燥箱中烘干。

九、每天的暗室处理工作结束后，暗室处理人员应将暗袋摆放整齐，将显影槽和定影槽的盖子盖好，将工作平台和地面清理干净，关好门，以保持室内清洁和温度。

共1页第1页。

简述底片暗室处理流程一、准备暗室在进行底片暗室处理前，需要准备好暗室、显影液、定影液、漂白液、水等材料。

暗室应选择在安静、无光、通风良好的地方，以确保处理过程中的安全和稳定。

二、显影将底片放入显影液中，浸泡一定时间，使底片的影像逐渐显现出来。

注意控制显影液的温度和浓度，以获得最佳的显影效果。

同时，要确保底片在显影液中均匀浸泡，防止出现局部显影不清晰的情况。

三、停止显影当底片的影像完全显现后，需要将底片从显影液中取出，用清水冲洗干净，以停止显影。

这个步骤需要注意控制时间，避免出现过度显影或显影不足的情况。

四、定影将冲洗干净的底片放入定影液中，浸泡一定时间，使底片的影像更加稳定。

定影液的温度和浓度也需要控制好，以确保定影效果。

同时，要避免底片在定影液中浸泡时间过长，导致底片变软变脆。

五、漂白将定影后的底片放入漂白液中，去除底片表面的污渍和杂质，使底片的影像更加清晰。

漂白液的浓度和温度也需要控制好，以确保漂白效果。

同时，要避免底片在漂白液中浸泡时间过长，导致底片变薄变软。

六、水洗将漂白后的底片用清水冲洗干净，去除残留在底片表面的漂白液和杂质。

水洗时需要注意水温和水质，以避免出现水渍或水印等问题。

七、干燥将冲洗干净的底片用毛巾或吸水纸吸干水分，然后放在阴凉通风处自然干燥。

干燥过程中需要注意避免阳光直射或高温烘烤，以防止底片变形或破裂。

八、检查最后需要对干燥后的底片进行检查，确认是否有影像不清晰、污渍、划痕等问题。

如果存在这些问题，需要重新处理或修复底片。

如果没有问题，底片就可以用于后续的印刷或制作等操作。

射线探伤暗室处理中常见缺陷及避免方法在正式评定底片之前,先得判明底片本身是否符合质量要求，即底片有效评定区内是否有妨碍或干扰真缺陷评定的伪象存在。

这些伪象主要是由于胶片操作不当或处理不当，或由于胶片、增感屏自身缺陷所造成的。

射线照相人员必须通过观察、分析、对照、思索，熟练地识别。

5.6 自动洗片机自动洗片机采用连续冲洗方式，能自动完成显影、定影、水洗、烘干整个暗室处理过程，它与手工处理胶片相比有以下优点：速度快——自动洗片机能在约12分钟内提供干燥好的可供评定的射线照相底片。

效率高——每小时约可处理360×100mm胶片100张。

质量好——只要摄片条件正确，通过自动洗片机处理的底片表面光洁、性能稳定、象质好。

劳动强度低——操作者只需将胶片逐张输入自动洗片机即可，对操作者的技术熟练要求不高。

自动洗片机由下列五大机构组成：1.送片机构：送片机构是由一百多个滚筒及其传动部件组成，它能使胶片从输入口进入，按一定速率移动，完成显影、定影、水洗、干燥等各项胶片处理工作，最后将底片送入受片箱。

送片滚筒分为几组，可以方便地从洗片机中取出，进行清洗、维修工作。

2.温度控制机构：自动洗片机内显影、定影、水洗、干燥温度要求严格，温度的自动控制通过自动电加热器及热交换器来完成，使各项温度达到恒定。

3.干燥机构：由电加热器和鼓风机组成，使水洗后的底片在热风中迅速烘干。

4.补充机构：显影液、定影液在与胶片多次作用后药力会下降，然而自动洗片机显影、定影的时间和温度是一定的，所以要求药液的浓度不能变化，为了解决这一矛盾，自动洗片机配置了显影液、定影液补充筒。

每次进片自动洗片机都能给出一个进片信号，使溶液泵自动向机内补充一定数量的显影液、定影液，与此同时机内排出相应数量的溶液。

每处理1m3的胶片约需补充1000C.C显影液和1000C.C定影液。

5.搅拌装置：为了使机构内药液温度、浓度均匀，并使胶片表面不断与溶液充分接触，自动洗片机设有搅拌机构。

感光胶片工艺技术感光胶片工艺技术是一种传统的摄影技术，它利用感光胶片来捕捉和记录图像。

尽管在数字摄影技术的兴起下，感光胶片技术逐渐被取代，但它仍然具有独特的魅力和影响力。

感光胶片的工艺技术主要分为暗室处理和胶片扩印两个环节。

首先是暗室处理。

由于感光胶片对光非常敏感，所以在进行胶卷曝光之后必须迅速将胶卷置于黑暗的环境中进行处理。

暗室一般使用深红色的灯光照明，因为红光对胶片的感光度较低，不会对胶片造成损害。

在暗室中，我们需要将胶卷从胶卷盒中取出，并小心地将其放入专用的胶卷盘中。

然后，我们可以根据需要进行胶卷的解卷、剪切和贴条等操作。

接下来是胶片的显影过程。

感光胶片需要经过显影液的处理才能将曝光的光线信息转化为可见的图像。

显影液中的化学物质会与感光胶片中的银盐反应，生成黑色的银，从而形成图像。

在显影的过程中，我们需要将胶片沉浸在显影液中，并定时翻转胶片，以确保显影的均匀性。

显影完成后，我们需要将胶片移入停止液中，以停止显影反应。

随后是胶片的定影过程。

定影是将显影液中的化学物质清洗掉，以防止显影过程中没有反应的银盐继续暴露在光线下，从而引起图像退化。

定影液中的化学物质会与感光胶片中的未显影的银盐反应，并转化为可溶性的化合物，在定影过程中我们同样需要将胶片沉浸在定影液中，并定时翻转胶片，以确保定影的均匀性。

最后是胶片的水洗和干燥。

经过定影过程后，感光胶片仍然含有一些残留的化学物质，需要通过水洗来清除。

水洗的时间和次数需要根据具体情况来确定，以确保感光胶片完全清洁。

最后，我们需要将洗净的胶片晾干，以免起泡或留下水渍对胶片造成损害。

这是感光胶片工艺技术的基本流程，每一个步骤都需要小心翼翼地进行操作，以保证胶片的质量和成像效果。

而且，感光胶片的处理需要在暗室中进行，对工作环境有一定的要求。

这也是为什么现在数字摄影技术逐渐取代感光胶片技术的原因之一。

尽管如此，感光胶片工艺技术仍然被许多摄影师喜爱和使用。

感光胶片的成像质感、色彩饱和度和动态范围都具有独特的魅力，使得感光胶片照片在一些特殊的情境和题材下表现出色。

胶片暗室处理规程暗室处理过程一般分为以下几个步骤: 1显影、2停显、3定影、4水洗、5干燥等。

一、配液总则：1、开始时水的体积为配方要求的1/3左右，待配制完成后再加入另外的2/3 。

2、先加水于容器中，然后按配方规定顺序逐一加入药品，要求前一种药品完全溶化后，再加入后一种药品。

3、溶剂用温沸水，最好用蒸馏水，水温不得超过520C 。

4、容器材料要用搪瓷、玻璃、不锈钢、塑料等，不能用铝、铜、铁、锌等。

5、溶液配好后要静置半小时以上才可使用。

二、具体操作如下：1、显影显影的目的是把胶片乳剂中已经感光形成潜影的AgBr微晶体还原为金属银而形成图像。

经X线透照曝光的胶片，不能存放过久，影象可能变淡，这是由于形成“潜影”的银再次被氧化所致。

显影的注意事项：一般显影温度应控制在20±50C，显影时间为5-7分钟。

在开始的1-2分钟内要不断地搅动显影液或抖动胶片，以加速显影。

2、停显停显液可以避免把显影液带入到定影液中去。

停显液又叫中和液，一般为2%醋酸。

停显时间一般为20-30秒钟。

3、定影定影作用是把显影后所余下的AgBr微晶体溶解掉，并使成象的金属银固定下来。

定影还有坚膜作用。

定影温度应控制在20±50C，时间一般在10-15分钟之间，正确的时间通常是“通透时间”的两倍。

在操作过程的前1-2分钟内要适时搅动载液或抖动胶片。

4、水洗和干燥水洗的作用是把胶片乳剂中的定影液和被溶解了的银化合物冲洗掉。

水洗一般在室温下用流动水冲洗20-30分钟。

水洗完毕后可用脱脂纱布吸去水珠，进行自然干燥或放入烘片箱干燥，干燥温度不大于600C三、胶片的贮存1、贮存在凉爽、干燥的室内。

环境相对湿度不大于30-60%。

2、应坚立存放，不使胶片受压。

3、避免热源，阳光直接照射胶片盒。

4、尽量在有效期内使用。

未用的胶片不要把原包装打开。

杭州金辉钢结构检测有限公司2007-9-19。

暗室操作规定1 目的暗室处理是保证底片质量的重要工作，应由取得无损检测射线资格证书I 级及以上人员进行操作。

该项操作规定，对无损检测的射线底片暗室安全操作做出规定，以确保底片合格率。

2 适用范围暗室处理包括切片、装袋、显影、定影、水冲洗和底片烘干等。

本规定适用于射线底片暗室安全操作。

3 暗室安全操作3.1 胶片的切装与保管3.1.1 胶片应与光线完全隔离，距暖气不少于1m 的阴凉干燥处立放。

3.1.2 胶片盒应在暗室开封，外包装纸余量要折回盖严，以防露光。

3.1.3 按每次用量带衬纸取出胶片，单张按规格切，多余片衬纸放回胶片盒内保存，以防划伤。

3.1.4 装胶片要避免乳剂与衬纸或增感屏或其它粗物磨擦，以防静电感光；拿胶片只能触及边或角，以防留下指印；胶片不得折叠和弯曲，以防折迹感光。

3.1.5 操作人员接触胶片时，应将手洗净，胶片处理前不得粘上显、定影液。

3.1.6 暗室安全灯应在距胶片0.5m 以外安放，第一次使用时须测试，以防胶片感光。

3.1.7 当对胶片质量有怀疑时，应在曝光前用显、定液影分析，问题严重时应停用。

3.2 暗室处理3.2.1 手工冲洗规定321.1显影：其温度为18〜21C，显影时间为3〜5分钟，显影之初和显影过程中要使胶片上下移动，以保证显影液新鲜性。

显影夹之间要有一定距离，防止胶片相粘。

3.2.1.2 显影后水冲洗10〜15 秒，切勿将显影液带入定影槽内。

3.2.1.3 定影：胶片浸入定影液1 分钟内上下移动，定影时间为通透时间的两倍，一般为10〜15 分钟。

3.2.1.4 水冲洗：在流动的清水中进行，一般为15〜20 分钟。

不得超过30分钟，以防乳剂膜泡涨粘附污物。

3.2.1.5 底片干燥：在底片清洗后进行。

自然干燥时，应在无尘及干燥通风处晾干；需烘干时，应用去水剂或自然干燥至无水滴时进行，烘干温度< 510。

3.3 责任：对暗室处理不当造成的底片不合格负责。

暗室操作规定暗室处理是保证底片质量的重要工序，应指定专人负责，暗室处理包括切片、装袋、显影、定影、水洗和烘干。

C1.胶片的切装与保管C1.1胶片应与射线完全隔离，远离热源，在阴凉干燥处立放。

C1.2胶片的启用应在暗室内开封，剩余胶片应封严，以免露光。

C1.3按每次用量带衬纸取出胶片，单张按规格剪切，多余胶片带衬纸放回胶片盒内密封保存，以防划伤。

C1.4装胶片要避免乳剂膜与衬纸或增感屏及其它粗硬物体摩擦，以防静电感光，拿取胶片只能触及边或角，防止留下指印；胶片不得折叠和弯曲。

C1.5暗室工作前，将手洗净，胶片处理前不得粘上显影液、定影液。

C1.6暗室安全灯应在距胶片0.5m以外放置，当第一次使用时，需进行测试，以防胶片感光。

C1.7当对胶片质量有怀疑时，应在曝光前显影、定影进行分析，质量较差时，停止使用。

C.2暗室处理C2.1手工冲洗C2.1.1显影：温度控制在18～22℃，显影时间为4～8分钟。

显影之初和显影过程中应使胶片上下移动，以保证新鲜显影液与胶与充分接触。

显影夹之间要有一定距离，防止胶片划伤。

C2.1.2显影后放入停显液10～15秒，防止显影液带入定影槽内。

C2.1.3定影：胶片浸入定影液1分钟内应上下移动，定影时间一般为15分钟。

C2.1.4水洗：在流动的清水中进行，流速约为2立升/分，一般为15～20分钟。

不得起过30分钟，以防乳剂膜泡涨粘附污物。

为防止产生水迹，可在水洗后，干燥前进行润湿处理，把胶片放入润湿液中浸润1分钟，然后再进行干燥。

一般提倡自然干燥。

即将胶片悬挂在无尘、干燥通风室内晾干。

C3暗室工作人员应对暗室处理不当造成的底片伪像负责。

C2.1.5干燥：底片水洗后进行。
