各种塑料注塑工艺条件

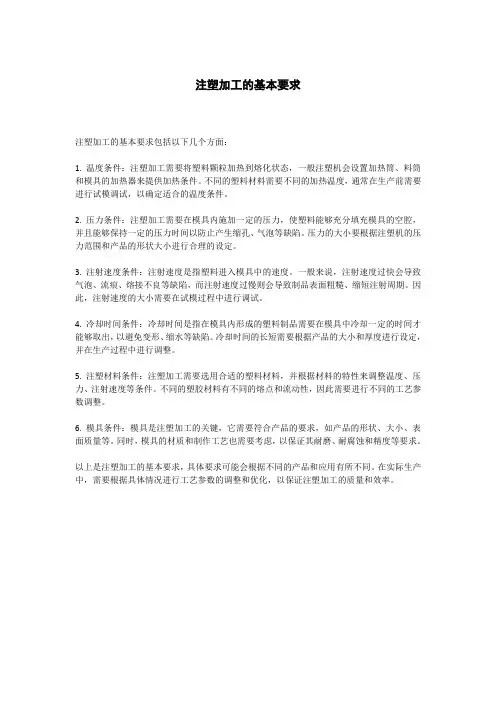

注塑加工的基本要求
注塑加工的基本要求包括以下几个方面：
1. 温度条件：注塑加工需要将塑料颗粒加热到熔化状态，一般注塑机会设置加热筒、料筒和模具的加热器来提供加热条件。

不同的塑料材料需要不同的加热温度，通常在生产前需要进行试模调试，以确定适合的温度条件。

2. 压力条件：注塑加工需要在模具内施加一定的压力，使塑料能够充分填充模具的空腔，并且能够保持一定的压力时间以防止产生缩孔、气泡等缺陷。

压力的大小要根据注塑机的压力范围和产品的形状大小进行合理的设定。

3. 注射速度条件：注射速度是指塑料进入模具中的速度。

一般来说，注射速度过快会导致气泡、流痕、熔接不良等缺陷，而注射速度过慢则会导致制品表面粗糙、缩短注射周期。

因此，注射速度的大小需要在试模过程中进行调试。

4. 冷却时间条件：冷却时间是指在模具内形成的塑料制品需要在模具中冷却一定的时间才能够取出，以避免变形、缩水等缺陷。

冷却时间的长短需要根据产品的大小和厚度进行设定，并在生产过程中进行调整。

5. 注塑材料条件：注塑加工需要选用合适的塑料材料，并根据材料的特性来调整温度、压力、注射速度等条件。

不同的塑胶材料有不同的熔点和流动性，因此需要进行不同的工艺参数调整。

6. 模具条件：模具是注塑加工的关键，它需要符合产品的要求，如产品的形状、大小、表面质量等。

同时，模具的材质和制作工艺也需要考虑，以保证其耐磨、耐腐蚀和精度等要求。

以上是注塑加工的基本要求，具体要求可能会根据不同的产品和应用有所不同。

在实际生产中，需要根据具体情况进行工艺参数的调整和优化，以保证注塑加工的质量和效率。

常用塑料的注塑工艺一、聚乙烯-PE1．物理特性：一般常用聚乙烯为高密聚乙烯HDPE密度熔点130℃,低密聚乙烯LDPE 密度熔点120℃;2．工艺特性：①结晶型聚合物,有明显的熔点,软化温度范围窄3—5℃②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显,所以在注塑成型时先从注塑压力方面考虑;但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象.③乙烯吸水性低,含水小于℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在70-80℃温度下干燥1-2h;④收缩率大且方向性明显,制品易翘曲变形;HDPE收缩率℅,LDPE收缩率2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大;⑤聚乙烯对注塑机无特殊要求,一般均可使用;3．制品与模具①制品制品的壁厚与熔体的流动长度有关,而聚乙烯的流动性又随密度的不同有所不同,因此在选择制品厚度时需充分考虑流动比,低密聚乙烯的流长比为280:1,高密度聚乙烯的流长比为230:1;在选择制品的壁厚时,应考率收缩率的影响,从有利于熔体流动、减少制品收缩的角度出发,一般聚乙烯的壁厚应在之间;②模具的排气孔槽深度应控制在以下;4．树脂准备注塑用的聚乙烯为了保证制品有一定的机械强度,通常选用熔体指数稍底的品级,而对于强度要求不高、薄壁、长流程的制品,熔体指数相应选择大些,熔体指数MI 是在温度为190℃,负荷为2160g下,10分钟内熔体通过孔径为,长度为8mm孔的克数;熔体指数值越小,树脂的分子量就越大,流动性就越差;5．成型工艺①注塑温度注塑温度应根据注塑制品实际情况来确定,一般低密聚乙烯料筒温度在160-220℃之间,高密聚乙烯在175-240℃之间;在料筒温度分布上喷嘴和加料段温度低一些,比计量段和压缩段低20℃左右,如果加料段温度过高,有可能造成物料粘附在螺杆上,造成加料不畅;高的料筒温度可以改善熔体的流动性,但能造成制品大的收缩;②注塑压力和注塑速度一般聚乙烯对注塑压力和注塑速度无特殊要求,一般选择视制品情况而定,但大的注射速度会造成熔体破裂现象;③模具温度模具温度的高低对聚乙烯制品有较大的影响,即模具温度高,熔体冷却速度慢,制品的结晶度高,硬度、刚性均有提高,但制品的收缩相应加大,易出现缩痕;模具温度低,熔体冷却速度快,所得制品结晶度低,透明性增加,呈现柔韧性,但相应内应力增加,收缩的各向异性明显,易出现翘曲变形;通常低密聚乙烯的模具温度为35-55高密聚乙烯60-70在选取时应注意制品要求;二、聚丙烯缩写代号PP1．物理特性密度：熔点：164-170℃2.工艺特性①聚丙烯为结晶性聚合物,其结晶度达50-70℅有明显的熔点.②热稳定性好,分解温度可达300℃以上,与氧接触的情况下,树脂在260℃可变黄;③聚丙烯的熔体流动性要比聚乙烯要好,其中压力对熔体粘度的影响要比温度明显;④熔体弹性较大且冷凝速度快,易产生内应力,同时成型收缩率比较大℅并具有各向异性.⑤着色剂会增加制品的收缩.3.制品与模具①制品的厚度应充分考虑熔体充模的可能性,聚丙烯熔体的最大流长比为250:1,熔体流动性较好,制品壁厚可在选取.②由于聚丙烯流动性较好,在成型过程中易出现排气不良现象,故可射排气孔槽深度不超过;⒋原料准备注塑级的聚丙烯熔指数为MI=1-10,选用较高的熔指数是为了提高熔体的流动性,减少制品内应力,减少制品翘曲;聚丙烯成型的允许含水量为℅,因此在成型加工之前对原料颗粒可不做干燥处理,如水分含量过高可在80-100℃的温度下干燥小时即可;5．成型工艺①注射温度注射温度的提高有利于减小熔体粘度,但会增加制品的收缩,一般对聚丙烯的料筒温度应控制在200-270℃之间选择;②注塑压力随着注塑压力的提高,剪切速率加大会使熔体粘度明显下降,注塑压力的提高对制品的冲击韧性、拉伸强度无不利影响,而且有利于相对伸长率,特别是成型收缩率有较大改善;因此聚丙烯在注塑时选用较高注塑压力;③模具温度模具温度的变化对聚乙烯制品有很大影响：模具温度低：制品的结晶度降低,制品表面韧性增强,收缩率低,光洁度下降,面积较大较厚制品有翘曲倾向;模具温度高：制品结晶度高,制品硬度和刚性增加,表面光洁度好,但易产生溢边、凹痕收缩率大的问题;在一般箱式制品模具的模温要求型心温度略高于模腔温度约5℃,防止制品向不利的方向变形;三、聚苯乙烯名称缩写PS相对密度：软化点:95℃1．工艺特性①聚苯乙烯属于无定型聚合物,无明显熔点,熔体温度的范围较宽且热稳定性较好,约在95℃开始软化,120-180℃之间成为流体,300℃开始分解.②聚苯乙烯的比热容比较低,加热流动和冷却固化都比较快,流体粘度适中,且流动性好,易于成型.可以通过改变料筒温度和注塑压力来改变熔体流动性.③制品应力大,易碎裂是聚苯乙烯加工中的最大难题,这除了与材料本身分子量分布不均,低分子物残留过多,分子链成刚性质脆,收缩系数不均有关外,还与模具及制品设计和成型工艺有关;注塑成型设备聚苯乙烯对注塑设备无特殊要求,一般的螺杆机都可生产;2．制品与模具设计①由于聚苯乙烯的热膨胀系数与金属相差较大,因此在聚苯乙烯制品中不适宜有金属嵌件的存在,否则当制品使用环境发生变化时,制品易应力开裂;②与其他塑料一样,聚苯乙烯制品的壁厚与熔体的流动性,以及制品的性能有关,制品越厚熔体的流动阻力越小,但随之而来的收缩和应力也增加,所以聚苯乙烯的制品壁厚不宜太厚,当然也不能太薄,当制品的壁厚小于时熔体流动困难,易出现制品填充不足现象;鉴于聚苯乙烯的流长比为200：1,所以制品壁厚一般在1-4之间选择为佳;③聚苯乙烯的成型收缩率为;④排气孔槽的深度应控制在以下;⑤为了减少制品中的内应力,要求模具温度应尽可能一致,各部分温差应控制在8-6℃之内,否则制品出模时易开裂,或制品上出现水波纹;3．原料准备聚苯乙烯的吸水性较低小于%而成型加工中所允许的含水量为%,一般加工前不需干燥处理,如果含湿量很高可在70-80的热风循环干燥箱内进行的,干燥时间约为小时,如用粉碎料时加入15-30%之间为宜.4.成型工艺①注塑温度聚苯乙烯的注塑温度根据制品的不同应在140-260℃选择,当料筒温度高时,熔体流动性提高有利于充模,使制品的透明性提高,但时制品的冲击强度下降,当原料分解时,制品浇口处有气泡,制品变黄,浑浊出现银丝.从有利制品透明和提高生产率的角度出发,料筒温度应在180-215℃之间选择为宜,一般喷嘴和加料段温度低于压缩和计量段20℃为宜;②注塑压力大的注塑压力对聚苯乙烯的熔体充模是有利的,随着注塑压力的增加对制品的冲击强度无不利影响,成型收缩率下降,但制品的内应力增加使制品在脱模或使用过程中发生开裂,注塑压力可以在60-150MPA范围内选取;③注塑速度较高的注塑速度不仅会使模腔内的空气难以及时排出,而且会使制品表面不洁,透明性变差,冲击强度下降,较大的剪切力会导致制品中的应力增加,因此在不发生波纹和溶接痕的情况下尽量减小注塑速度;④模具温度使用要求较高的制品采用模具加温的方法,模具温度在50-60℃之间选择,最高温度不超过70℃,模腔型芯温差不超过3-6℃;对一般制品采用低模温成型,用后处理的方法消除内应力;5．成型中注意事项①树脂、模具、注塑机料筒、螺杆、喷嘴必须清洁,无灰尘杂质;②使用粉碎料时混合不能超过15-30%,注意粉碎料的使用次数多次使用会导致聚苯乙烯变色;③制品后处理为了消除制品内应力,防止制品开裂,当对制品进行后处理,制品壁厚≤6mm时,在空气或水中取温度60-70℃,处理30-60分钟；当制品壁厚大于6mm 时则取70-78℃,处理120-300分钟;四、ABSABS塑料是由丙烯晴A-丁二烯B-苯乙烯S三种单体组分经接枝共聚而成,其密度通用级,丙烯晴含量的增加是为了改善ABS的耐油性和耐化学性；丁二烯的增加是为了提高ABS的冲击韧性；苯乙烯的添入是为了增加ABS的熔体流动性;1．工艺特性通常160℃以上即可成型,270℃以上ABS中的橡胶相开始分解,制品变黄出现银丝;ABS的粘度对剪切特别敏感,剪切力增大时粘度急剧降低,所以ABS制品可以采用点浇口;2．注塑设备①每次注塑量应取设备最大注塑量的50-75%；②可选用敞开式或加长喷嘴长度不超过150mm,避免使用自锁式喷嘴,以降低流程或引起物料变色；③对于阻燃级ABS要求控温系统工作灵敏;3．制品与模具ABS流长比为190：1,制品厚度通常是之间选取,在模具设计时应避免制品薄厚不均;为了防止在充模过程中出现排气不良、制品灼伤、容接线等问题应在模具上开设排气槽,排气孔槽深不应超过;原料准备ABS树脂吸湿性并不是很高,在加工允许值%左右,但一般ABS原料在生产时都必须干燥,干燥温度在80-85℃之间,干燥2-4小时,注意开启风机避免原料熔结,如原料中含水分过高制品会出现银丝.4．成型工艺①注塑温度高的料筒温度可以提高熔体的流动性,有利于充模,但过高的料筒温度容易使物料分解,ABS的分解受时间和温度的双重影响,一般温度超过250℃物料就开始变黄.在实际生产中ABS料温为180-230℃之间选择,计量段和喷嘴温度的设定应特别注意,不良的设置会造成,溢料、银丝、变色、光泽不佳、溶接痕明显等;⒌注射压力ABS的流动性较差,注塑时需要较大的注塑压力,但过大的注塑压力会造成脱模困难或脱伤,以及给制品带来大的内应力;ABS注塑压力除了与制品厚度、设备类型有关外,还与原料品级有关;一般对薄壁、长流程、小浇口的制品或耐热级、阻燃级的树脂,要求注塑压力较高,可达130-150MPA;⒍注塑速度注塑速度对ABS熔体的流动性的改变有一定的影响,注塑速度慢,制品表面会出现波纹,熔结不良；注塑速度过快,易出现排气不良,制品烧焦,表面光洁度不佳,同时影响制品内部质量,所以一般采用中低速为宜;⒎模具温度随着对制品的要求不同,可以选择不同的模具温度,一般对制品表观和性能要求较高的制品模具温度可控制在60℃以上,要求模腔和型芯的温差不超过10℃,对于深孔制品或形状较复杂的制品,要求模腔的温度比模芯的温度略高一些,有利于脱模;五、硬聚氯乙烯PVC聚氯乙烯受温度的影响易生成氯化氢,而氯化氢的产生对树脂有催化的作用,导致树脂变色分解;1．工艺特性①聚氯乙烯为无定型高聚物,它没有明显的熔点,60℃以上开始变软,100-150℃呈粘弹态,150℃以上呈粘流态,一般200℃以上开始分解,分解时有腐蚀及刺激性气体溢出;②聚氯乙烯的热稳定性较其他塑料要差,无论时间或温度都有导致其分解的倾向,特别在高温下同金属物质接触更易分解,这时应严格控制温度;③硬聚氯乙烯流动性较差,因此在短时间内充满模腔较困难,因此需要较大的注塑压力,同时为了避免溶体破裂现象,在成型中易采用高压低速注塑;④因氯化氢有腐蚀性,应做好模具及注塑机料筒螺杆的防腐工作;⑤由于聚氯乙烯的吸水性很小,通常在以下,故对要求不高的制品可以不进行干燥处理;2．成型设备①作好注塑机的料筒、螺杆的防腐;②设备的温控系统反应灵敏;③螺杆可选用长径比L/D为18-23压缩比C/R为2左右,螺杆头呈尖头,减少物料停留的可能性.④由于聚氯乙烯的粘度较大,为了减少流动阻力,在成型中一般选用较大孔径直径为4-10mm通用喷嘴或延伸喷嘴,并配加温控制装置;3．制品与模具①制品壁厚应避免薄厚不均,以免造成收缩不均,溶体的流长比为100：1,制品壁厚不低于大都在之间;②硬聚氯乙烯的成型收缩率因添加剂的种类引用量不同而异,通常为;4．原料准备聚氯乙烯的允许含水量可达%,要求不高的制品可不进行干燥处理,如果原料中含水量过高会造成制品表面光洁度变差,甚至出现银丝气泡等缺陷,这时可以在90-100℃的热风循环干燥箱中干燥小时,时间不宜过长以免造成料粒粘结或出现变色.5.成型工艺①注塑温度在注塑中,由于聚氯乙烯的熔融温度和分解温度非常接近,可供选择的范围小,同时溶体的热稳定性还要受时间、用料量、剪切摩擦热等多种因素的影响,因此温度控制稍有不当急易造成分解,硬聚氯乙烯的成型温度为160-190℃之间,温度超过200℃分解;过高的喷嘴温度会造成熔体通过时摩擦过热分解,过低的温度会造成喷嘴堵塞,一般喷嘴温度比计量段低10-20℃;②注塑压力因聚氯乙烯的熔体粘度较大,又受温度的限制,注塑压力对聚氯乙烯的充模起决定性作用,在模具、设备允许的条件下宜采用高压注塑,一般在90MPA以上,充模速度快,所得制品表面收缩小,熔结痕改善,但会出现排气不良,制品上有气泡,特别浇口较小的情况下,熔体高速通过时将产生很高的摩擦热,从而使物料降解,制品上出现烧焦、变黄、银丝等缺陷;因此硬聚氯乙烯一般都采用高压低速注塑;③模具温度通冷水控制模具温度,模温不超过40℃；加热控制模温,模温不超过60℃;④螺杆转速在正常的情况下螺杆旋转的机械能,可使料筒温度增加10-50℃,这就有可能使物料降解,机械能的大小与螺杆的转速密切相关,转速高机械能就相应的增加,所以硬聚氯乙烯的螺杆转速不宜过高,一般在20-50r/min的范围内;⑤成型周期由于硬聚氯乙烯的降解不仅与温度有关还与受热时间有关,在成型过程中尽量降低物料在料筒中的停留时间;6．注意事项①对于料筒内所存物料为聚苯乙烯、ABS时可在聚氯乙烯加工温度下,直接用聚氯乙烯清洗料筒并加工成型,如果料筒内所存物料的成型温度超过聚氯乙烯所允许的范围,或为其他热敏塑料,应先用聚苯乙烯或聚乙烯进行清洗料筒,然后进行聚氯乙烯加工;②在料筒升温过程中,应密切注意升温情况,当温度达到工艺要求后必须开启设备进行对空注射,而不可在料筒内恒温一段时间,当对空射出的物料光洁明亮,说明物料塑化良好可以进行生产;③在成型过程中,每次注塑量应严格控制,前后成型周期应尽可能一致,注塑机的油路油温应保持稳定;④在注塑时,如发现制品上有棕色条纹出现说明物料已经过热降解;⑤停机时应把料筒中的硬聚氯乙烯排干净,并用聚苯乙烯或ABS进行清洗方可停机;⑥加工聚氯乙烯时应保持室内通风良好,如若出现树脂分解时,则必须及时打开门窗,排除遭污染空气;六、聚酰胺PA聚酰胺俗称-尼龙,它现在有不下数十个品种,但常用的有PA6PA66PA46这几个品种的性质大致相似,可在一起讨论;1．工艺特性①吸水性尼龙树脂都有从空气中吸收水分的倾向,当吸水为1%时,尼龙6的尺寸变化率为%,尼龙66的变化率为%,因此对于尺寸要求较高的制品,应注意选择吸水性较低的品种;②结晶性除透明尼龙外,尼龙熟知大都为结晶高聚物,结晶度高,制品拉伸强度、耐磨性、硬度、润滑性等项性能有所提高,热膨胀系数和吸水性趋于下降,但对透明度以及抗冲击性能有所不利;③流动性由于尼龙大都为结晶性材料,当温度超过熔点后,其溶体粘度一般都显得比较低,流动性好,应防止溢边的发生;同时由于溶体冷凝速度快,应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象;④收缩率与其他结晶塑料相似,尼龙树脂存在收缩率较大的问题;2．成型设备尼龙成型时,主要注意防止“喷嘴的流涎现象”,因此对尼龙料的加工一般选用自锁式喷嘴;3．制品与模具①制品的壁厚尼龙的流长比为150-200之间,尼龙的制品壁厚不底于一般在之间选择,而且制品的收缩与制品的壁厚有关,壁厚越厚收缩越大;②排气尼龙树脂的溢边值为左右,所以排气孔槽应控制在以下;③模具温度ⅰ、制品壁厚大于5mm的应采用加热控制,模温PA6110℃、PA66120℃、PA46120-130℃;ⅱ、制品厚度小于5,要求制品有一定的柔韧性的一般采用冷水控温;⒋料的准备尼龙的吸水性较大加工水分允许含量%,吸水后的尼龙在成型过程中,表现为熔体粘度急剧下降并混有气泡银丝,而且制品机械强度下降;在干燥过程中,由于酰胺基团对氧比较敏感,在高温下易发生高温变色;5.成型工艺①料筒温度因尼龙是结晶型聚合物,所以熔点明显,尼龙类树脂在注塑时所选择的料筒温度同树脂本身的性能、设备、制品的形状因素有关;一般尼龙6的溶体温度最低为225℃,尼龙66为260℃;由于尼龙的热稳定性较差,所以不宜高温长时间在料筒中停留,以免引起物料变色发黄,同时由于尼龙的流动性较好,温度超过其熔点后就流动迅速;②注射压力尼龙溶体的粘度低,流动性好,但是冷凝速度较快,在形状复杂和壁厚较薄的制品上易出现不足问题,故还是需要较高的注射压力;通常压力过高,制品会出现溢边问题；压力过低,制品会产生波纹、气泡、明显的熔结痕或制品不足等缺陷,大多数尼龙品种的注射压力不超过120MPA,一般在60-100MPA范围内选取是满足大部分制品的要求,只要制品不出现气泡、凹痕等缺陷,一般不希望采用较高的保压压力,以免造成制品内应力增加;③注射速度对尼龙而言,注塑速度以快为益,可以防止因冷却速度过快而造成的波纹,充模不足问题;快的注射速度对制品的性能影响并不突出;④模具温度模具温度对结晶度及成型收缩率有一定的影响,高模温结晶度高、耐磨性、硬度、弹性模量增加、吸水性下降、制品的成型收缩率增加；低模温结晶度低、韧性好、伸长率较高;6．成型中注意事项①再生料的使用最好不超过三次,以免引起制品变色或机械物理性能的急剧下降,用量应控制在25%以下,过多会引起工艺条件的波动,再生料与新料混合必须进行干燥;②安全须知尼龙类树脂开机时应首先开启喷嘴温度,然后在给料筒加温,当喷嘴阻塞时,切忌面对喷孔,以防料筒内的溶体因压力聚集而突然释放,发生危险;③脱模剂的使用使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用;尼龙制品的脱模剂可选用硬脂酸锌和白油等,也可以混合成糊状使用,使用时必须量少而均匀,以免造成制品表面缺陷;④制品的后处理尼龙制品的后处理是为了防止、消除制品中的残留应力或因吸湿作用所引起的尺寸变化;后处理方法有热处理法和调湿法两种;1.热处理常用方法在矿物油、甘油、液体石蜡等高沸点液体中,热处理温度应高于使用温度10-20℃,处理时间视制品壁厚而异,厚度在3mm以下为10-15分钟,厚度为3-6mm时间为15-30分钟,经热处理的制品应注意缓慢冷却至室温,以防止骤冷引起制品中应力重新生成;2.调湿处理调湿处理主要是对使用环境湿度较大的制品而进行的,其办法有两种：一沸水调湿法,二醋酸钾水溶液调湿法醋酸钾与水的比例为:1,沸点121℃,沸水调湿法简便,只要将制品放置在湿度为65%的环境下,使其达到平衡吸湿量即可,但时间较长,而醋酸钾水溶液调湿法的处理温度为80-100醋酸钾水溶液调湿法,处理时间主要取决制品壁厚,当壁厚为时约2小时,3mm为8小时,6mm为16-18小时.七、PET加工温度:260-300℃,分解温度305℃,含水量不超过%,推荐使用干燥形式为除湿式干燥机,空气温度120-135℃,空气露点-18℃,空气流速干燥时间4-6小时;PET注塑制品常见缺陷及处理：1．制品中有气泡；分析：气泡在制品中,气泡有时成白色,制品表面没有银丝,出现这一现象的原因是塑化不完全,有生料注入制品中,因无银丝说明料筒后段塑化不好,如果制品表面中既有气泡又有银丝,这说明料筒整段都塑化不好,根据出气泡的位置来判断料筒那段塑化不好;产生原因：加水口料料粒不均；整个循环周期过短；料筒后段料温过低；螺杆转速过快；2．制品有银丝产生原因：料温过高原料分解；熔融的原料在料筒中停留时间过长原料分解；原料塑化不好有生料注入模腔；热流道温度过高原料分解；料中含水分过高受热产生气泡；防延过大制品中夹杂气泡；3．制品部分变白,特别是制品底部或下部产生原因：料温过低,料温靠近PET结晶温度190℃,结晶度过高使制品变白及制品底部浑浊;解决方法：视变白的位置提高相应料温,如果制品底部变白是热流道温度低,提高温度；下半部变白料筒温度低,提高料筒温度;4．制品变黄产生原因:料温过高分解或在料筒内停留时间过长;⒌制品同轴度低产生原因:注塑压力过大;保压压力过大且时间过长;塑化背压过大;6．制品变形产生原因:模具温度不均,使制品各部收缩不均;制品冷却时间不够;7．制品内壁缩水产生现象及原因:制品内壁有波纹,使制品壁厚不均,产生原因为模具形芯温度过高;8．水波纹产生现象及原因:制品壁有明显波纹,产生原因是模具温度过低,模温不均,注塑速度过慢;八、聚碳酸脂PC1．工艺特性①熔体的流动性对温度敏感,对压力不敏感,接近牛顿流体,属于粘度温度敏感型;②可视为非结晶型聚合物,没有明显的熔点,溶体粘度高,流动困难,要求模具流道浇口短而粗,以减少压力损失,同时需要较高的注塑压力;③高温下树脂易水解,制品上产生银丝,树脂在加工之前要进行干燥,使含水量在%以下,在加工过程中应注意树脂的保温防止树脂从新吸湿;④制品易开裂,在加工时注意消除制品内应力,如提高模具温度,对制品进行后处理;2．塑成型设备①设备容量要求制品的最大注塑量不超过注塑机公称容积的60-70%②螺杆螺杆的长径比L/D为15-20,压缩比2-3;③温控仪表要求温控仪表在400℃-0℃之间自由调节;。

常用塑料的注塑工艺参数一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

常用塑料的注塑工艺参数注塑成型是目前塑料加工领域最为常见、也最为广泛的加工方式之一。

而塑料产品质量好坏与注塑工艺的优劣分不开。

因此，正确掌握塑料注塑成型的工艺参数非常重要。

本文将以常用的塑料种类为切入点，详细介绍其注塑工艺参数。

一、聚丙烯（PP）的注塑工艺参数：聚丙烯（PP）是一种热塑性树脂，具有良好的耐酸碱性和耐热性，是一种广泛应用于日常生活和工业中的塑料。

其注塑工艺参数如下：1.注塑温度：200-250℃2.模具温度：30-60℃3.注塑压力：60-100MPa4.射出速度：高于30mm/s5.冷却时间：15-30s二、聚苯乙烯（PS）的注塑工艺参数：聚苯乙烯（PS）是一种透明的、热塑性的合成树脂，具有优良的透明性和抗冲击性能。

其注塑工艺参数如下：1.注塑温度：180-230℃2.模具温度：20-60℃3.注塑压力：50-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s三、聚碳酸酯（PC）的注塑工艺参数：聚碳酸酯（PC）是一种优良的工程塑料，具有很高的耐热性、抗冲击性和透明性等优点，广泛用于制造电子产品、汽车零部件、音响系统等。

其注塑工艺参数如下：1.注塑温度：260-330℃2.模具温度：80-110℃3.注塑压力：80-140MPa4.射出速度：高于50mm/s5.冷却时间：40-60s四、尼龙（PA）的注塑工艺参数：尼龙（PA）是一种聚酰胺类塑料，具有高的强度和耐磨性，被广泛用于制造化学纤维、汽车零部件和运动器材等领域。

其注塑工艺参数如下：1.注塑温度：240-290℃2.模具温度：80-110℃3.注塑压力：50-120MPa4.射出速度：高于40mm/s5.冷却时间：30-40s五、聚乙烯（PE）的注塑工艺参数：聚乙烯（PE）是一种低密度聚乙烯和高密度聚乙烯两种类型，是一种透明、柔韧的塑料材料，被广泛应用于制造塑料袋、垃圾桶和水暖管道等产品。

其注塑工艺参数如下：1.注塑温度：160-220℃2.模具温度：20-60℃3.注塑压力：30-100MPa4.射出速度：高于30mm/s5.冷却时间：20-30s在实际注塑生产中，各种塑料的注塑工艺参数应根据具体情况进行调整，以确保产品的质量。

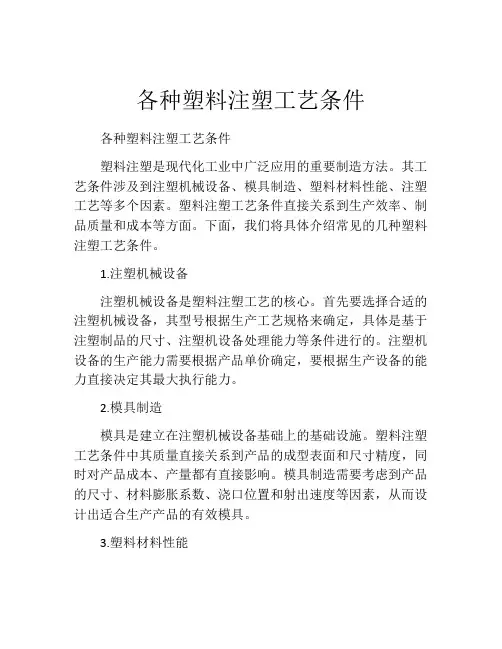

各种塑料注塑工艺条件各种塑料注塑工艺条件塑料注塑是现代化工业中广泛应用的重要制造方法。

其工艺条件涉及到注塑机械设备、模具制造、塑料材料性能、注塑工艺等多个因素。

塑料注塑工艺条件直接关系到生产效率、制品质量和成本等方面。

下面，我们将具体介绍常见的几种塑料注塑工艺条件。

1.注塑机械设备注塑机械设备是塑料注塑工艺的核心。

首先要选择合适的注塑机械设备，其型号根据生产工艺规格来确定，具体是基于注塑制品的尺寸、注塑机设备处理能力等条件进行的。

注塑机设备的生产能力需要根据产品单价确定，要根据生产设备的能力直接决定其最大执行能力。

2.模具制造模具是建立在注塑机械设备基础上的基础设施。

塑料注塑工艺条件中其质量直接关系到产品的成型表面和尺寸精度，同时对产品成本、产量都有直接影响。

模具制造需要考虑到产品的尺寸、材料膨胀系数、浇口位置和射出速度等因素，从而设计出适合生产产品的有效模具。

3.塑料材料性能塑料材料性能对塑料注塑的成型、品质起到了至关重要的作用。

注塑产品的成型是由塑料材料的熔融性、流动性、收缩率以及分子密度等物理因素决定的。

因此，选择合适的塑料材料非常必要，应根据产品要求进行选择。

4.注塑工艺注塑工艺是塑料注塑加工的核心技术。

在生产过程中，注塑机械设备、模具制造和塑料材料性能等多个因素都会影响注塑工艺。

注塑工艺需要考虑产品质量、生产效率和成本等方面。

注塑工艺的参数包括注塑温度、压力、速度、冷却时间等。

这些参数的合理配置可以实现生产高质量、高产量且低成本的产品。

总之，各种塑料注塑工艺条件都直接影响到塑料产品质量的生产。

因此，在注塑加工过程中，需要认真配制和选择合适的注塑机械设备、模具制造、塑料材料性能和注塑工艺参数等因素，以确保生产出高质量、高产量、低成本的塑料产品。

“塑料性能乃注塑技术之本”，掌握各种塑料的工艺性能及特性，是每一位注塑工作者必须懂得的基本专业知识，塑料的性能是设定“注塑工艺条件”的依据，也是在分析注塑过程中出现的质量问题和异常现象时必须考虑的因素之一。

1. 聚丙烯（PP）注塑加工工艺PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。

PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热变形温度高、密度小、结晶度高等特点。

改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。

不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。

纯PP是半透明的象牙白色，可以染成各种颜色。

PP的染色在一般注塑机上只能用色母料。

在一些机器上有加强混炼作用的独立塑化元件，也可以用色粉染色。

户外使用的制品，一般使用UV稳定剂和碳黑填充。

再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。

PP注塑加工前一般不需特别的干燥处理。

对注塑机的选用没有特殊要求。

由于PP具有高结晶性。

需采用注射压力较高及可多段控制的电脑注塑机。

锁模力一般按3800t/m2来确定，注射量20%-85%即可。

模具温度50-90℃，对于尺寸要求较高的用高模温。

型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。

边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。

模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。

均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。

PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃,熔融段温度最好在240℃。

为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（出现气泡、气纹）。

塑料注塑工艺标准1、PP塑料制品：1.1概述：聚丙烯，英文简称PP，为一种白色蜡状材料，密度0.90g/cm3。

PP具有良好的电性能和化学稳定性，其机械性能、耐热性均高于PE，经过增强的PP可用做工程材料。

PP成纤性好，耐疲劳性好，用其制成的铰链几十万次不断；PP低温冲击性不好，成型收缩率大，产品精度不高。

1.2加工：1.2.1成型特性：1.2.1.1结晶性料，吸湿性小，可能发生熔融破裂，长期与热金属接触易发生分解。

1.2.1.2流动性极好，溢边值0.03mm左右。

1.2.1.3冷动速度快，浇注系统及冷却系统应散热缓慢。

1.2.1.4成型收缩范围大，收缩率大，易发生缩孔、凹痕、变形、方向性强。

1.2.1.5注意控制成型温度，料温低方向性明显，尤其是低温高压时更明显，模温低于50℃以下塑件不光泽，易发生熔接不良、流痕；90℃以上时易发生翘曲、变形。

1.2.1.6塑件应壁厚均匀，避免缺口、尖角，以避免应力集中。

1.2.1.7注塑模及注塑制品：A、最小脱模斜度30’---1°。

B、最小壁厚0.85mm。

C、流程与壁厚的关系： ,其中t为壁厚(mm),l为流程(mm)。

D、塑件转接处均应有不小于0.5---1mm的圆角。

E、塑件壁厚应尽可能均匀一致，以防制品结构缩水和翘曲、变形。

1. 3注塑工艺条件：1.2.3.1干燥温度和时间：封袋PP无须干燥即可注塑，预热温度和时间：80---100℃/1---2h。

1.2.3.2料筒温度：200---230℃。

1.2.3.3射嘴温度：180---190℃。

1.2.3.4模温：20---60℃。

1.2.3.5注射压力：≤69---98Mpa1.2.3.6注射时间（包括保压时间）：≤20---60S。

1.2.3.7冷却时间：≤20---90S。

1.2.3.8螺杆转速：≤80rpm。

2、PE塑料制品：2.1概述：聚乙烯，英文简称PE，有低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）及线性低密度聚乙烯（LLDPE）三种。

常用塑料的注塑工艺一、聚乙烯-PE1．物理特性：一般常用聚乙烯为高密聚乙烯（HDPE）密度0.95熔点130℃,低密聚乙烯(LDPE)密度0.92熔点120℃。

2．工艺特性：①结晶型聚合物，有明显的熔点，软化温度范围窄（3—5℃）②注塑压力的变化对聚乙烯的流动性的影响比料筒温度的影响要明显，所以在注塑成型时先从注塑压力方面考虑。

但过高的剪切速率会出现熔体破裂现象,在制品表面出现毛糙、斑纹等熔体破裂现象.③乙烯吸水性低，含水小于0.01℅,生产时可以不进行干燥处理.如储藏不当引起水分过量可在70-80℃温度下干燥1-2h。

④收缩率大且方向性明显,制品易翘曲变形。

HDPE收缩率1.5-5℅,LDPE收缩率2-5℅,收缩率一般视制品壁厚而定,制品壁厚越大收缩率越大。

⑤聚乙烯对注塑机无特殊要求，一般均可使用。

3．制品与模具①制品制品的壁厚与熔体的流动长度有关，而聚乙烯的流动性又随密度的不同有所不同，因此在选择制品厚度时需充分考虑流动比，低密聚乙烯的流长比为280:1，高密度聚乙烯的流长比为230:1。

在选择制品的壁厚时，应考率收缩率的影响，从有利于熔体流动、减少制品收缩的角度出发，一般聚乙烯的壁厚应在1-3.5mm之间。

②模具的排气孔槽深度应控制在0.03mm以下。

4．树脂准备注塑用的聚乙烯为了保证制品有一定的机械强度，通常选用熔体指数稍底的品级，而对于强度要求不高、薄壁、长流程的制品，熔体指数相应选择大些，熔体指数（MI）是在温度为190℃，负荷为2160g下，10分钟内熔体通过孔径为2.1mm，长度为8mm孔的克数。

熔体指数值越小，树脂的分子量就越大，流动性就越差。

5．成型工艺①注塑温度注塑温度应根据注塑制品实际情况来确定，一般低密聚乙烯料筒温度在160-220℃之间，高密聚乙烯在175-240℃之间。

在料筒温度分布上喷嘴和加料段温度低一些，比计量段和压缩段低20℃左右，如果加料段温度过高，有可能造成物料粘附在螺杆上，造成加料不畅。

常用注塑工艺参数注塑工艺参数是指在注塑成型过程中需要设置的各项参数，包括料筒温度、注塑压力、注射速度、保压时间、冷却时间等。

这些参数的设置将直接影响到注塑成型的质量和效率。

下面是一些常用的注塑工艺参数。

1.料筒温度：注塑过程中需保持一定的料筒温度，一般分为上料区、加热区和冷却区。

上料区用于将塑料原料加热至熔融状态，一般设置较低的温度，避免原料在上料过程中过度熔化或变质。

加热区用于将熔融状态的塑料加热至合适的注射温度，一般设置较高的温度。

冷却区用于降低热塑性塑料的温度，避免注射后的产品变形或变色。

2.注塑压力：注塑压力是指注射机在注塑成型过程中对塑料熔融物体所施加的压力。

注塑压力既影响塑料的熔融和注射速度，也影响充填过程中的背压。

一般情况下，注塑压力应根据产品的尺寸、结构和塑料的性质进行调整，以保证产品的充填性能和尺寸精度。

3.注射速度：注射速度是指注射机将塑料熔融物体注射到模具中的速度。

注射速度的快慢将直接影响到产品的充填性能和尺寸精度。

一般情况下，注射速度应根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的充填性能和表面质量。

4.保压时间：保压时间是指在注射和充填完成后，继续对模具施加一定的保压力和时间，使产品保持充填状态直到冷却和固化完全。

保压时间一般根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的密实度和尺寸精度。

5.冷却时间：冷却时间是指产品在模具中冷却和固化的时间。

冷却时间应根据产品的尺寸、壁厚和冷却条件进行调整，以保证产品冷却和固化完全，并避免产品变形和缩水现象的发生。

6.模具温度：模具温度是指模具加热系统对模具进行加热的温度。

模具温度应根据产品的尺寸、壁厚和塑料的性质进行调整，以保证产品的表面质量和尺寸精度。

7.射胶量：射胶量是指每次注射时注塑机所注入模具中的塑料量。

射胶量一般根据产品的尺寸、壁厚和注塑机的规格进行调整，以保证产品的充填性能和表面质量。

8.背压：背压是指在注射过程中，注塑机对塑料熔融物体施加的压力。

20种塑料注塑工艺1.ABS 丙烯腈-丁二烯-苯乙烯共聚物典型应用范围:汽车（仪表板，工具舱门，车轮盖，反光镜盒等），电冰箱，大强度工具（头发烘干机，搅拌器，食品加工机，割草机等），电话机壳体，打字机键盘，娱乐用车辆如高尔夫球手推车以及喷气式雪撬车等。

注塑模工艺条件:干燥处理：ABS材料具有吸湿性，要求在加工之前进行干燥处理。

建议干燥条件为80～90℃下最少干燥2小时。

材料温度应保证小于0.1%。

熔化温度：210～280℃；建议温度：245℃。

模具温度：25～70℃。

（模具温度将影响塑件光洁度，温度较低则导致光洁度较低）。

注射压力：500～1000bar。

注射速度：中高速度。

化学和物理特性:ABS是由丙烯腈、丁二烯和苯乙烯三种化学单体合成。

每种单体都具有不同特性：丙烯腈有高强度、热稳定性及化学稳定性；丁二烯具有坚韧性、抗冲击特性；苯乙烯具有易加工、高光洁度及高强度。

从形态上看，ABS是非结晶性材料。

三中单体的聚合产生了具有两相的三元共聚物，一个是苯乙烯-丙烯腈的连续相，另一个是聚丁二烯橡胶分散相。

ABS的特性主要取决于三种单体的比率以及两相中的分子结构。

这就可以在产品设计上具有很大的灵活性，并且由此产生了市场上百种不同品质的ABS材料。

这些不同品质的材料提供了不同的特性，例如从中等到高等的抗冲击性，从低到高的光洁度和高温扭曲特性等。

ABS材料具有超强的易加工性，外观特性，低蠕变性和优异的尺寸稳定性以及很高的抗冲击强度。

2.PA6 聚酰胺6或尼龙6典型应用范围:由于有很好的机械强度和刚度被广泛用于结构部件。

由于有很好的耐磨损特性，还用于制造轴承。

注塑模工艺条件:干燥处理：由于PA6很容易吸收水分，因此加工前的干燥特别要注意。

如果材料是用防水材料包装供应的，则容器应保持密闭。

如果湿度大于0.2%，建议在80℃以上的热空气中干燥16小时。

如果材料已经在空气中暴露超过8小时，建议进行105℃，8小时以上的真空烘干。

常用塑料的注塑成型条件注塑成型是现代工业中最常用的加工方式之一，广泛应用于各种行业和领域。

而塑料是目前最常用的注塑成型材料之一，由于其优异的物理特性和化学性能，塑料成型已经成为了工业生产中不可或缺的一部分。

在注塑成型过程中，塑料成型条件的选择是非常重要的。

不同种类的塑料，在注塑成型时所需要的温度、压力、速度等方面条件都有所不同。

下面将针对一些常见的塑料进行介绍。

1.聚丙烯（PP）聚丙烯是一种常用的注塑材料，具有良好的机械强度、耐磨损性和抗腐蚀性。

在注塑成型时，需要保持注塑温度在220-260℃之间，同时保持缸体内的压力在80-120MPa之间，这样可以确保聚丙烯在成型时流动性良好，且成型质量优良。

2.聚乙烯（PE）聚乙烯也是注塑成型中常用的材料之一，其具有良好的可塑性和抗冲击性。

在注塑成型时，需要将温度控制在200-260℃之间，同时保持较高的注塑压力，以确保聚乙烯能够充分流动，成型质量优良。

3.聚碳酸酯（PC）聚碳酸酯是一种高性能的注塑材料，具有优异的强度和耐热性。

在注塑成型时，需要将温度控制在280-320℃之间，同时保持高压力，以确保聚碳酸酯能够充分流动，且不易收缩，成型质量优良。

4.聚苯乙烯（PS）聚苯乙烯是注塑成型中使用较多的材料之一，其具有良好的透明度和电气绝缘性。

在注塑成型时，需要将温度控制在180-230℃之间，同时保持适当的压力，以确保聚苯乙烯能够快速流动，且成型质量优良。

5.聚氯乙烯（PVC）聚氯乙烯是一种常用的注塑材料，具有良好的耐酸碱性和耐光性。

在注塑成型时，需要将温度控制在160-180℃之间，同时保持高压力，以确保聚氯乙烯能够充分流动，且成型质量优良。

以上是常见的几种塑料在注塑成型过程中的成型条件介绍。

需要注意的是，不同材料的成型条件会有所不同，同时也需要根据具体的注塑机器参数进行调整，以达到最优的注塑成型效果。

常用塑料的注塑成型条件注塑成型是制造塑料制品的常见方法之一。

在注塑成型中，塑料材料被熔化并注入到模具中，在高温下冷却，形成预定形状，然后从模具中取出。

而常用的塑料材料包括聚丙烯（PP）、聚乙烯（PE）、聚苯乙烯（PS）、聚碳酸酯（PC）、尼龙（PA）、聚酯类（PET/PBT）等。

注塑成型条件通常根据不同的塑料材料来进行调整。

聚丙烯（PP）的注塑成型条件1.模具温度：30°-60°C；2.熔体温度：190°C-280°C；3.注射压力：50-150MPa；4.塑化时间：10-60秒；5.塑化速率：3-8公斤/小时；聚乙烯（PE）的注塑成型条件1.模具温度：30°-70°C；2.熔体温度：200°C-300°C；3.注射压力：50-180MPa；4.塑化时间：10-80秒；5.塑化速率：3-6公斤/小时；聚苯乙烯（PS）的注塑成型条件1.模具温度：30°-80°C；2.熔体温度：180°C-240°C；3.注射压力：50-120MPa；4.塑化时间：10-40秒；5.塑化速率：2-6公斤/小时；聚碳酸酯（PC）的注塑成型条件1.模具温度：80°-120°C；2.熔体温度：270°C-320°C；3.注射压力：70-150MPa；4.塑化时间：20-60秒；5.塑化速率：3-6公斤/小时；尼龙（PA）的注塑成型条件1.模具温度：60°-100°C；2.熔体温度：240°C-300°C；3.注射压力：70-160MPa；4.塑化时间：15-60秒；5.塑化速率：2-5公斤/小时；聚酯类（PET/PBT）的注塑成型条件1.模具温度：60°-100°C；2.熔体温度：250°C-300°C；3.注射压力：60-150MPa；4.塑化时间：15-40秒；5.塑化速率：3-6公斤/小时；注塑成型条件的调整对于不同的塑料材料来说是非常重要的，它会影响到塑料制品的质量和性能。

一、高密度聚乙烯（HDPE）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa（50～200bar）；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀二、聚丙烯（PP）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（220℃）区3 220～300℃（240℃）区4 220～300℃（240℃）区5 220～300℃（240℃）喷嘴220～300℃（240℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）；一些薄壁包装容器除外可达到180MPa (1800bar)保压压力避免制品产生缩壁，需要很长时间对制品进行保压（约为循环时间的30％）；约为注射压力的30％～60％背压5～20MPa（50～200bar）注射速度对薄壁包装容器需要高的注射速度（带蓄能器）；中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为1.3m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩（成型后收缩）浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊（L：D＝25：1），直通喷嘴，止逆阀三、聚苯乙烯（PS）料筒温度喂料区30～50℃（50℃）区1 160～250℃（200℃）区2 200～300℃（210℃）区3 220～300℃（230℃）区4 220～300℃（230℃）区5 220～300℃（230℃）喷嘴220～300℃（230℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，避免采用过高的注射压力80～140MPa（800～1400bar）保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa（50～100bar）；在背压太低的地方，熔料中易产生气泡（制品中有灰黑纹路）注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速（最大线速度为1.3m/s）是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D（最小值～最大值）；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑（PVC－U）料筒温度喂料区30～50℃（50℃）区1 140～160℃（150℃）区2 165～180℃（170℃）区3 180～210℃（190℃）区4 180～210℃（200℃）区5 180～210℃（200℃）喷嘴180～210℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa（800～1600bar）保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量（关闭热量输入控制）比从料筒加热圈产生的热量更好；背压不超过30MPa（300bar）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为0.2m/s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～3.5D残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯（P－PVC）料筒温度喂料区 30～50℃（50℃）区1 140～160℃（150℃）区2 150～180℃（165℃）区3 160～220℃（180℃）区4 160～220℃（190℃）区5 160～220℃（190℃）喷嘴 160～220℃（200℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度 200～220℃料筒恒温 120℃模具温度 30～50℃注射压力 80～120MPa（800～1200bar）保压压力注射压力的30％～60％背压 5～10MPa（50～100bar）注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射）螺杆转速设置中等螺杆转速，最大折合线速度为0.5m/s计量行程 1.0～3.5D残料量 2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率 1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6（PA6）料筒温度喂料区 60～90℃（70℃）区1 230～240℃（240℃）区2 230～240℃（240℃）区3 240～250℃（250℃）区4 240～250℃（250℃）区5 240～250℃（250℃）喷嘴 230～240℃（250℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度 240～250℃料筒恒温 220℃模具温度 60～100℃注射压力 100～160MPa（1000～1600bar），如果是加工薄截面长流道制品（如电线扎带），则需要达到180MPa（1800bar）保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。

各种塑料的注塑工艺有机玻璃（PMMA）的注塑工艺PMMA俗称有机玻璃、亚加力等。

化学名为聚甲基丙烯酸甲酯。

由于PMMA表面硬度不高、易擦毛、抗冲击性能低、成型流动性能差等缺点，PMMA 的改性相继出现。

如甲基丙烯酸甲酯与苯乙烯、丁二烯的共聚，PMMA与PC的共混等。

372 有机玻璃就是甲基丙烯酸甲酯与苯乙烯进行共聚而得。

如果在372 有机玻璃中加入少量的丁腈橡胶（约50%）即可成373有机玻璃。

PMMA的流动生比PS、ABS 差，熔体粘度对温度的变化比较敏感，在成型过程中，主要从注射温度着手来改变熔体粘度。

PMMA 为无定形聚合物，熔化温度大于160℃，分解温度达270℃。

1、塑料的处理PMMA具有一定的吸水性，其吸水率达0.3-0.4%，而注塑须在0.1%以下的温度，通常是0.04%。

水份的存在使熔体出现气泡、气纹，透明度降低等。

所以要进行干燥处理。

干燥温度80-90℃，时间为3小时以上。

回收料在某些情况下可100%的使用，实际份量要视品质要求而定，通常可过30%，回收料要避免污染否则会影响透明度和成品的性质。

2、注塑机选用PMMA 对注塑机没有特别要求。

因为其熔体粘度大，需要较深的螺槽和较大直径的射嘴孔。

如果对制品的强度要求较高，则要用较大长径比的螺杆实行低温塑化。

另外PMMA一定要用干燥料斗贮料。

3、模具及浇口设计模肯温度可为60℃-80℃，主流道的直径应配合内锥度，最佳的角度是5°至7°，若要注塑4mm 或以上制品，角度应为7°，主流道直径达8 至10mm，浇口的整体长度不要超过50mm。

对于壁厚小于4mm的制品，流道直径应为6-8mm 对于壁厚大于4mm的制品，流道直径应为8-12mm 对边形、扇形及垂片形浇口深度应为0.7 至0.9t（t 为制品壁厚度），针形浇口的直径应为0.8 至2mm；低粘度的应选用较小的尺寸。

常见的排气孔有0.05至0.07mm深、6mm宽脱模斜度为30′-1°型腔部分35′-1°30°之间。

常用塑料的注塑工艺参数高密度聚乙烯（HＤPE）料筒温度喂料区30~50℃(50℃)区116０~2５0℃(200℃）区2 ２0０～３00℃(210℃）区3220～300℃（230℃）区4 220~300℃（２40℃）区５220~300℃（2４0℃)喷嘴２20~300℃（2４0℃）括号内的温度建议作为基本设定值，行程利用率为３5%和65％,模件流长与壁厚之比为50:1到1０0：1熔料温度22０~280℃料筒恒温220℃模具温度2０～６０℃注射压力具有很好的流动性能,避免采用过高的注射压力80～１40MPa(８00~1400bar）;一些薄壁包装容器除外可达到１８0ＭPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素,约为注射压力的３０％~60％背压5～20MPa（５0～200bar）;背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度,中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速(线速度为1.3m／s)是允许的，只要满足冷却时间结束前就完成塑化过程就可以;螺杆的扭矩要求为低计量行程０．5～4D（最小值~最大值）;4Ｄ的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好,在8０℃的温度下烘干1h就可以回收率可达到10０％回收收缩率1．２～2.5％；容易扭曲；收缩程度高;24ｈ后不会再收缩(成型后收缩)浇口系统点式浇口；加热式热流道，保温式热流道，内浇套;横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；ＰＥ耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品，混合段和切变段几何外形特殊(L:D＝２５：1),直通喷嘴,止逆阀二、聚丙烯(ＰP）料筒温度喂料区30～5０℃(50℃）区1160~２5０℃（２00℃)区2 ２０0～３0０℃(22０℃)区3 ２20～3０0℃(２4０℃)区4220~3０0℃(240℃）区52２0~３０0℃(24０℃)喷嘴220~300℃(240℃)括号内的温度建议作为基本设定值，行程利用率为3５％和65%，模件流长与壁厚之比为50:1到100:1熔料温度22０~２８0℃料筒恒温220℃模具温度20～７0℃注射压力具有很好的流动性能，避免采用过高的注射压力８0～１40MPa(800~１400bａr）；一些薄壁包装容器除外可达到180MＰa (1８0０bar)保压压力避免制品产生缩壁,需要很长时间对制品进行保压(约为循环时间的30％);约为注射压力的30%~60%背压５～20MPa（５０~２00bａr）注射速度对薄壁包装容器需要高的注射速度(带蓄能器);中等注射速度往往比较适用于其它类的塑料制品螺杆转速高螺杆转速（线速度为１.３m/s）是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程０.５~4D(最小值～最大值）;４D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2~8mm,取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可达到10０％回收收缩率 1.2~２.５％;收缩程度高；２4h后不会再收缩(成型后收缩)浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道,内浇套；浇口位置在制品最厚点,否则易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆,标准使用的三段式螺杆;对包装容器类制品，混合段和切变段几何外形特殊(L：D=25：1），直通喷嘴，止逆阀三、聚苯乙烯（PＳ）料筒温度喂料区３0~50℃（５0℃）区1 160~２5０℃(20０℃)区2 200～300℃(2１0℃)区3 22０～300℃(230℃）区４220~300℃(230℃)区5 ２20～30０℃(２30℃）喷嘴220~3０0℃（230℃）括号内的温度建议作为基本设定值,行程利用率为35%和65％，模件流长与壁厚之比为５0:1到１０0:１熔料温度22０～280℃料筒恒温２20℃模具温度15~5０℃注射压力具有很好的流动性能，避免采用过高的注射压力80～1４０MPa(８00～1４０0bａr)保压压力注射压力的30％~60%;相对较短的保压时间背压5～10MPa（50～１０0bar）；在背压太低的地方,熔料中易产生气泡(制品中有灰黑纹路)注射速度普遍较快,多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快,必要时使用蓄能器螺杆转速高螺杆转速(最大线速度为１．3m/ｓ）是允许的;但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程０.5~４D（最小值～最大值）；４D的计量行程为熔料提供足够长的驻留时间是很重要的残料量２~8ｍm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好,在8０℃的温度下烘干1h就可以回收率可达到100％回收收缩率0．３%～0．６%浇口系统点式浇口;加热式热流道，保温式热流道,内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作;ＰS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑(ＰＶC－U）料筒温度喂料区30~５０℃(5０℃）区１140～160℃（1５0℃)区2 165~18０℃(170℃)区３18０~２１０℃（１９０℃)区４１８０~210℃(200℃)区5 １80~210℃（200℃）喷嘴１8０~21０℃(200℃)括号内的温度建议作为基本设定值,行程利用率为35％和65%，模件流长与壁厚之比为5０：1到1００：1熔料温度２1０~220℃料筒恒温１２0℃模具温度3０~6０℃注射压力80～160MPa(8０0～１600bar)保压压力不可设置太高,注射压力的40～60%,以模件和浇口为依据背压鉴于它的热敏感性,正确设置背压是很关键的;螺杆转动摩擦产生的热量(关闭热量输入控制)比从料筒加热圈产生的热量更好;背压不超过30ＭPa （300ｂaｒ）注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方,应绝对需要多级注射速度螺杆转速使用允许的最低设置,最大速度折合线速度为0.2m/s;如果必要,延迟塑化以确保在冷却时间长的情况下,计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.０～3.５Ｄ残料量应较小:１～5ｍｍ,取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干１ｈ就可回收率允许在材料没有热分解的状态下再生利用收缩率０.５%~0.7%浇口系统直浇口，片式浇口或圆片式浇口较好,对小的制品也可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,允许熔料驻流2～3mm,然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到１60℃，然后挤出余料,清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽,直通喷嘴五、增塑聚氯乙烯(Ｐ－ＰＶＣ)料筒温度喂料区30~5０℃（50℃)区１１40~１６0℃（150℃)区2 15０~1８０℃(１65℃）区3 １60～２20℃(180℃)区4160~220℃(190℃）区516０～220℃(19０℃)喷嘴160～220℃（20０℃)括号内的温度建议作为基本设定值，行程利用率为３５％和65％，模件流长与壁厚之比为50：1到1０0:１熔料温度２00～2２0℃料筒恒温1２0℃模具温度3０~5０℃注射压力80～120ＭＰａ(８00～１２0０bａｒ）保压压力注射压力的30%~60％背压5~10MPa（50~100bａr)注射速度为了获得好的表面质量，注射不应该太快（如果必要，采用多级注射)螺杆转速设置中等螺杆转速，最大折合线速度为0.５ｍ/s计量行程 1.0～3.5Ｄ残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好,在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1%～２.５%浇口系统对小的制品可采用点式浇口;浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热,无背压塑化,操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6(PA6)料筒温度喂料区60~9０℃（７0℃)区1 ２30～２4０℃（２40℃)区２２３0~240℃(24０℃）区32４0~２50℃（250℃)区4 2４0~250℃（250℃）区５２40～250℃(250℃)喷嘴230～24０℃（250℃)括号内的温度建议作为基本设定值，行程利用率为35%和６５%，模件流长与壁厚之比为50:1到100:１喂料区和区１的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～２5０℃料筒恒温２２0℃模具温度6０～１00℃注射压力1０0~１60MPａ(1000~１６00bａｒ），如果是加工薄截面长流道制品（如电线扎带)，则需要达到１80ＭPa(１800ｂar)保压压力注射压力的50%;由于材料凝结相对较快，短的保压时间已足够。
