下载文档原格式
ASAP 2020 物理吸附操作规程一、开机及准备1.将气体钢瓶压力调至0.1 Mpa（一般情况下，气瓶减压阀在仪器关闭时处于开启状态）；2.依次打开电脑，油泵，干泵（隔膜泵），吸附仪主机电源，双击计算机屏幕上“ASAP 2020”图标进入软件操作界面；3.点击“Unit1”→“Degas”→“Show Degas Schematic”,显示脱气站示意图。
然后再点击“Unit1”→“Degas”→“Enable Manual Control”，进入脱气站手动模式，双击D5, D6，将脱气站抽真空；4.点击“Unit1”→“Show Instrument Schematic”,显示分析站示意图,然后再点击“Unit1”→“Enable Manual Control”，进入分析站手动模式，双击1、2、4、5、7，将分析站抽真空。
二、样品准备1.称量空样品管的质量m1（空管+密封塞）；2.用称量纸称量样品质量（样品量根据样品材料比表面积的预期值不同而定。
比表面越大，样品量越少。
参考值：样品S BET乘以样品质量在40~120 m2范围内）；3.将所称量样品装入已称重的空样品管中（粉末样品用漏斗送到样品管底部，以免样品粘在管壁上），称重m2（空管+密封塞+样品）；4.将样品管安装到脱气站口，在样品管底部套上加热包，再用金属夹将加热包固定好等待脱气处理。
三、样品文件建立、脱气及分析1.点击“File”→“Open”→“Sample Information”, “File name”中输入“13032801.SMP”（130328代表日期，01代表当日所测的第几个样品, .SMP文件格式）→“OK”（新建一个文件）→“Yes”→“Replace All”，根据样品测试要求选择合适的模板文件，双击进行替换；2.在“Sample Information”中依次输入详细的样品名，操作者，样品提交者，样品质量稍后填入，其他选择默认，点击“Save”→“Close”；3.点击“Unit1”→“Start Degas”→“Browse”，双击所建的文件，点击“Start”，开始脱气（脱气程序与所选模板一致，可在第2步中Degas Conditions 修改）；4.脱气结束后，自动弹出对话框，点击“OK”，取下加热包，待样品管冷却至室温，取下称重m3，m3减去m1即样品脱气后真实质量；5.将样品管套上等温夹套，装到分析站。
ASAP2020物理吸附仪操作手册1． ASAP2020 物理吸附仪操作指导2． ASAP2020 物理吸附仪保养指导ASAP2020物理吸附仪操作指导1．定义样品文件中的默认值；2．建立待分析样品的样品分析文件；3．定义分析参数文件；4．准备样品；5．安装杜瓦瓶；6．运行样品分析；7．输出分析结果列表文件；8．输出分析结果等温吸附和脱附线数据；9．产生分析结果的重叠曲线；1．定义样品文件中的默认值首先定义待分析样品文件中的默认值，可以采用基本模式Basic 或高级模式Advanced。
这样在今后编制样品文件时，可以更多采用默认值，从而节省编制文件时间。
在定义默认值时，更多采用应用频次高的分析参数，样品材料，和压力表。
ASAP2020 操作软件会自动生成样品信息文件名称，以及采用默认值的文件。
基本模式Basic:按照以下步骤和路径，建立基本模式的样品文件默认值。
1)从Options菜单中，选择Sample Defaults,将出现基本样品信息编辑窗口。
2)在Sequence栏目内，定义默认文件名字串，包含的数字部分会自动递增，并出现在File name文件名字栏目，当你在编辑文件时选择File---Open---Sample information，就会看到。
你最多可以使用8个字符串。
3)在Sample栏目的右边栏目内，输入样品标识格式。
当包含符号$时，文件数字会出现在标识内，你最多可以使用42个字符串。
4) 在质量Mass栏目输入默认值，或输入一个近似重量即可，更精确的重量可以稍候输入。
5) 对应各项分析参数选项，点击右边向下箭头，选择默认的参数文件：. 脱气条件；. 分析条件；. 吸附特性；. 报告内容选项。
6) 点击保存Save，后关闭Close。
高级模式Advanced在选择Options菜单中，点击选择表述方式 Option Presentation，激活Advanced 高级模式。
高级样品默认值对话窗口，类似一组索引卡片。
ASAP2020物理吸附仪操作手册1． ASAP2020 物理吸附仪操作指导2． ASAP2020 物理吸附仪保养指导ASAP2020物理吸附仪操作指导1．定义样品文件中的默认值；2．建立待分析样品的样品分析文件；3．定义分析参数文件；4．准备样品；5．安装杜瓦瓶；6．运行样品分析；7．输出分析结果列表文件；8．输出分析结果等温吸附和脱附线数据；9．产生分析结果的重叠曲线；1．定义样品文件中的默认值首先定义待分析样品文件中的默认值，可以采用基本模式Basic 或高级模式Advanced。
这样在今后编制样品文件时，可以更多采用默认值，从而节省编制文件时间。
在定义默认值时，更多采用应用频次高的分析参数，样品材料，和压力表。
ASAP2020 操作软件会自动生成样品信息文件名称，以及采用默认值的文件。
基本模式Basic:按照以下步骤和路径，建立基本模式的样品文件默认值。
1)从Options菜单中，选择Sample Defaults,将出现基本样品信息编辑窗口。
2)在Sequence栏目内，定义默认文件名字串，包含的数字部分会自动递增，并出现在File name文件名字栏目，当你在编辑文件时选择File---Open---Sample information，就会看到。
你最多可以使用8个字符串。
3)在Sample栏目的右边栏目内，输入样品标识格式。
当包含符号$时，文件数字会出现在标识内，你最多可以使用42个字符串。
4) 在质量Mass栏目输入默认值，或输入一个近似重量即可，更精确的重量可以稍候输入。
5) 对应各项分析参数选项，点击右边向下箭头，选择默认的参数文件：. 脱气条件；. 分析条件；. 吸附特性；. 报告内容选项。
6) 点击保存Save，后关闭Close。
高级模式Advanced在选择Options菜单中，点击选择表述方式 Option Presentation，激活Advanced 高级模式。
高级样品默认值对话窗口，类似一组索引卡片。

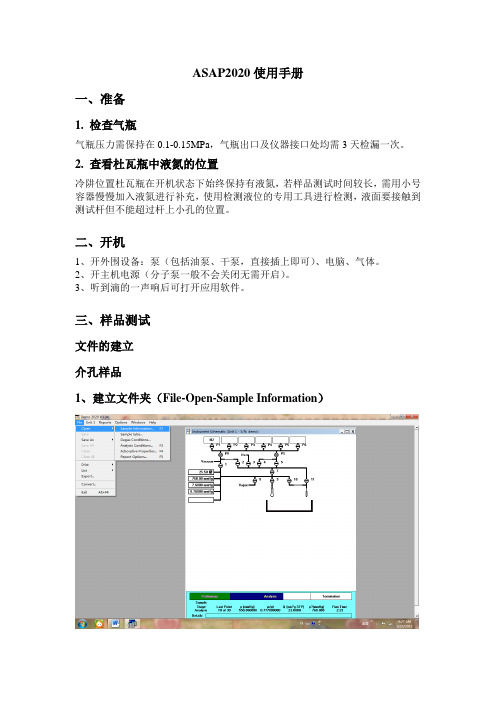

ASAP2020使用手册一、准备1. 检查气瓶气瓶压力需保持在0.1-0.15MPa，气瓶出口及仪器接口处均需3天检漏一次。
2. 查看杜瓦瓶中液氮的位置冷阱位置杜瓦瓶在开机状态下始终保持有液氮，若样品测试时间较长，需用小号容器慢慢加入液氮进行补充，使用检测液位的专用工具进行检测，液面要接触到测试杆但不能超过杆上小孔的位置。
二、开机1、开外围设备：泵（包括油泵、干泵，直接插上即可）、电脑、气体。
2、开主机电源（分子泵一般不会关闭无需开启）。
3、听到滴的一声响后可打开应用软件。
三、样品测试文件的建立介孔样品1、建立文件夹（File-Open-Sample Information）File name不可过长，注意文件夹保存的路径。
2、样品文件参数的设置从左至右依次进行即可(1)一般情况下只需更改样品名称即可操作者样品来源量，暂时选择默认值即可，待脱气完成后再进行更改。
通过此键可调用已建立好的方法。
（2）主要注意右侧选项等温夹套填充棒样品塞，等温夹套和样品塞为必用，填充棒是在测量比表面积较小的样品时用以减小实体积用的。
（3）升温速率，目标温度，目标温度不宜过高，一般要低于右侧的Hold temp，防止水分蒸发过快，撑坏样品的孔结构，我们一般选用90℃。
此处表示当压力达到7 mmHg时进行快抽，达到500时进行计时，计时40 min后进行加热。
此处温度与时间根据具体样品进行设定，注意不能超过样品所能承受的最高温度，如我们的ZIF-8材料所用条件为120℃，720 min。
（4）插入介孔的测试范围0.05~0.995（吸附过程）之间选取点，0.995~0.05（脱附过程）点数可以由客户需要进行选点。
然后根据需要选择分析选项。
总孔体积选择压力最大0.995处，BET的选点范围为0.05-0.3，BJH的选取分为吸附阶段和脱附阶段均全选，t-plot的选点范围为0.01-06，DFT的选取范围为吸附过程。
此处不用修改自由空间选择测量选择1进气量不做修改介孔为10 s。

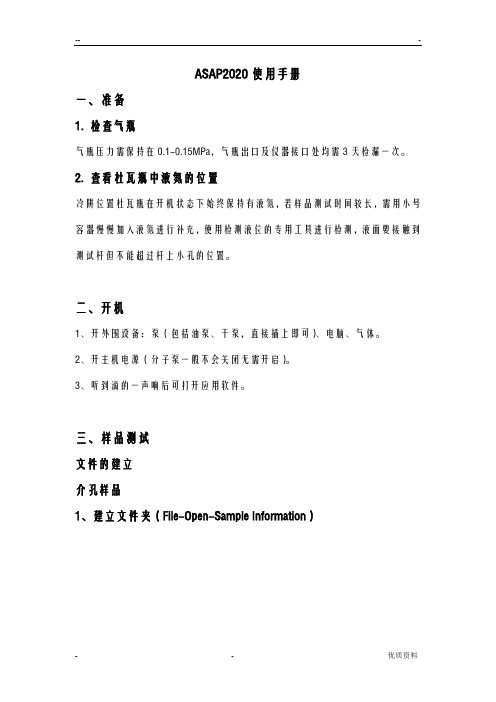

ASAP2020使用手册一、准备1. 检查气瓶气瓶压力需保持在0.1-0.15MPa，气瓶出口及仪器接口处均需3天检漏一次。
2. 查看杜瓦瓶中液氮的位置冷阱位置杜瓦瓶在开机状态下始终保持有液氮，若样品测试时间较长，需用小号容器慢慢加入液氮进行补充，使用检测液位的专用工具进行检测，液面要接触到测试杆但不能超过杆上小孔的位置。
二、开机1、开外围设备：泵（包括油泵、干泵，直接插上即可）、电脑、气体。
2、开主机电源（分子泵一般不会关闭无需开启）。
3、听到滴的一声响后可打开应用软件。
三、样品测试文件的建立介孔样品1、建立文件夹（File-Open-Sample Information）File name不可过长，注意文件夹保存的路径。
若没有弹出上述对话框，则打开的是已有的文件。
2、样品文件参数的设置从左至右依次进行即可(1)一般情况下只需更改样品名称即可操作者样品来源样品质量，注意此处的样品质量为样品脱完气后样品的质量，暂时选择默认值即可，待脱气完成后再进行更改。
通过此键可调用已建立好的方法。
（2）主要注意右侧选项等温夹套填充棒样品塞，等温夹套和样品塞为必用，填充棒是在测量比表面积较小的样品时用以减小实体积用的。
（3）升温速率，目标温度，目标温度不宜过高，一般要低于右侧的Hold temp，防止水分蒸发过快，撑坏样品的孔结构，我们一般选用90℃。
此处表示当压力达到7 mmHg时进行快抽，达到500时进行计时，计时40 min后进行加热。
此处温度与时间根据具体样品进行设定，注意不能超过样品所能承受的最高温度，如我们的ZIF-8材料所用条件为120℃，720 min。
（4）插入介孔的测试X围0.05~0.995（吸附过程）之间选取点，0.995~0.05（脱附过程）点数可以由客户需要进行选点。
然后根据需要选择分析选项。
总孔体积选择压力最大0.995处，BET的选点X围为0.05-0.3，BJH的选取分为吸附阶段和脱附阶段均全选，t-plot的选点X围为0.01-06，DFT的选取X围为吸附过程。
ASAP 2020 物理吸附操作规程一、开机及准备1.依次打开吸附仪主机，真空泵，电脑，双击“ASAP 2020”图标进入软件操作界面。
2.点击“Unit1”→“Degas”→“Show Degas Schematic”,显示脱气站示意图。
然后再点击“Unit1”→“Degas”→“Enable Manual Control”,进入脱气站手动模式，双击D5，D6，打开阀门，将脱气站抽真空。
3.点击“Unit1”→“Show Instrument Schematic”,显示分析站示意图。
然后再点击“Unit1”→“Enable Manual Control”,进入分析站手动模式，双击1、2、4、5、7，打开阀门，将分析站抽真空。
4.根据实验需要，打开气体钢瓶将压力调至0.1 Mpa。
二、样品准备1.称量空样品管的质量（去除泡沫底座质量后，将U型管套在上面称重）。
2.用称量纸称量样品质量。
（样品量根据样品材料比表面积的预期值不同而定。
比表面越大，样品量越少。
参考值：BET surface area 200 m2/g，样品量0.2 g）3.将所称量样品装入已称重的空样品管中（粉末样品用纸槽送到样品管中，以免样品粘在管壁上）。
4.将样品管安装到脱气站口，在样品管底部套上加热包，再用金属夹将加热包固定好。
等待脱气处理。
三、软件操作程序设定1.点击“File”→“Open”→“Sample Information”→“OK”（新建一个文件）→“Yes”→“Replace All”,根据实验需要选择相应的文件，双击列表中的文件名进行替换。
2.在“Sample Information”中依次输入详细的样品名，操作者，样品提交者。
3.在“Sample Tube”中所用的样品管编号，选择“Use isotherm jacket”和“Seal frit”。
4.在“Degas Condition”中输入脱气条件。
预处理脱气时间最少为2小时，吸湿性的样品及其它特殊样品应至少脱气4小时，最好能脱气过夜。
ASAP2020M比表面及孔径分析仪的操作指南一样品及试管准备1 样品上机分析前的预处理1) 样品应放置在高温烘箱中，至少在110 度下烘干2 小时，若能放置在真空烘箱中烘干效果更好，样品自然冷却至室温，并在干燥器皿中保存。
2) 对于密度小的粉末样品，尽量在 20 公斤力下先压片。
2 清洗和标识样品管1) 首先用少量去污粉和专用毛刷清洗因管内部。
2) 用蒸馏水或去离子水清洗样品管。
3) 用酒精或丙酮清洗样品管。
4) 烘箱设定 110 度2小时烘干。
5) 待烘箱降温至室温后，取出样品管和填充棒。
将塞子用干净的绸布擦净，安装在样品管上。
6) 对样品管和塞子，进行标识。
注意：由于石英样品管在接下来的实验中要放在高温的炉子里，管子表面的任何油渍会损害石英管，所以不能用裸露的手直接触摸样品管表面。
二称量样品质量1) 在记录本上记录样品管号。
2) 将托放在天平上后归零。
3) 将样品管组件（样品管，塞子，填充棒）连同托放在天平上称重，并记录样品管的空管重量。
4) 把盛样品的容器放在天平上归零。
5) 慢慢将样品放入盛样品的容器中，称重，此时为粗称样品质量。
6）取下样品管塞子，从样品管内取出填充棒。
7）使用漏斗、长颈漏斗，装入样品，尽可能少沾污管壁。
8）重新放入填充棒并加上塞子。
9）待脱气完成后重新称量含样品的样品管组件，并记录总重量，减去之前记录的空管重量，便获得样品净重。
三软件使用-新建文件1在桌面上点击“ASAP 2020”图标，进入仪器软件系统2 新建文件1）在主菜单中，选择文件 File，打开Open，点击样品信息文件Sample Information 2）将出现样品信息文件对话窗口。
在文件名称File name栏目，建立新的文件名称（仅8位数字或字母，本测试中心使用“09101301”，前六位为日期，后两位数字区别）。
点击 OK，出现左下侧提示信息，点击Yes, 便产生了新文件，并出现样品信息对话窗口。
ＡＳAP202０使用手册一、准备1、检查气瓶气瓶压力需保持在0、１—0、1５MPa,气瓶出口及仪器接口处均需3天检漏一次.2、查瞧杜瓦瓶中液氮得位置冷阱位置杜瓦瓶在开机状态下始终保持有液氮,若样品测试时间较长,需用小号容器慢慢加入液氮进行补充,使用检测液位得专用工具进行检测,液面要接触到测试杆但不能超过杆上小孔得位置。
二、开机1、开外围设备:泵（包括油泵、干泵,直接插上即可）、电脑、气体。
２、开主机电源（分子泵一般不会关闭无需开启）。
3、听到滴得一声响后可打开应用软件.三、样品测试文件得建立介孔样品1、建立文件夹（Informatiｏn)不可过长，注意文件夹保存得路径。
若没有弹出上述对话框，则打开得就是已有得文件. ２、样品文件参数得设置从左至右依次进行即可(１)一般情况下只需更改样品名称即可操作者样品来源样品质量,注意此处得样品质量为样品脱完气后样品得质量,暂时选择默认值即可，待脱气完成后再进行更改.通过此键可调用已建立好得方法。
(２）主要注意右侧选项等温夹套填充棒样品塞，等温夹套与样品塞为必用,填充棒就是在测量比表面积较小得样品时用以减小实体积用得.（3）升温速率,目标温度,目标温度不宜过高,一般要低于右侧得Hoｌｄ teｍp，防止水分蒸发过快,撑坏样品得孔结构，我们一般选用９0℃.此处表示当压力达到7 mmHg时进行快抽，达到500时进行计时，计时40 min 后进行加热。
此处温度与时间根据具体样品进行设定,注意不能超过样品所能承受得最高温度，如我们得ZIF-8材料所用条件为1２0℃，720 ｍin。
（4）插入介孔得测试范围0、05～0、995（吸附过程)之间选取点,0、９9５~0、０５（脱附过程)点数可以由客户需要进行选点。
然后根据需要选择分析选项。
总孔体积选择压力最大0、9９５处,BET得选点范围为0、05-0、３，BJＨ得选取分为吸附阶段与脱附阶段均全选,ｔ—pｌoｔ得选点范围为０、０1—06,ＤFT 得选取范围为吸附过程。
ASAP2020M OPERATOR’S GUIDANCEASAP2020M操作规程一：Turning On the System(开启系统)1. Place the ON/OFF switches for the computer and all peripheral devices in the ON position.开启计算机及其辅助设备。
2. Place the analyzer ON/OFF switch in the ON position; verify that the green power indicator on the front panel is illuminated.开启仪器；确认位于仪器前面板的绿色信号灯已亮。
3. Open the Operation Program.打开操作程序。
二：Creating Sample Information Files(建立样品信息文件)1. Select File, Open, Sample information from the Main Menu; the Open Sample Information File dialog is displayed.从主菜单中选择File, Open, Sample information；样品信息文件对话框打开。
2. Accept the next sequenced file number or enter a new name in the File name field. 使用程序自动生成的数字顺序的文件名或输入一个新文件名。
3. Click OK, then Yes to create the file; the Sample Information dialog is displayed. 点击OK，然后点击Yes，建立文件；样品信息对话框显示。
4. Defining the parameters of the sample or click Replace all to load the information from an existing file. You can still edit the values after they are loaded.确定样品的各种参数或者点击Replace all 将参数替换成已存在的样品信息参数。
ASAP 2020 物理吸附操作
开机：先开设备的和泵的总电源，打开真空泵的开关，再打开设备的开关，最后打开电脑上的图标。
关机：先关闭电脑上的窗口图标，然后关设备上的开关，等待15min后关真空泵，最后关闭设备的和泵的总电源。
一、脱气
绝大部分样品表面在室温环境下吸附了大量的污染物
和杂质，在分析前一定要去除掉这些脏东西，样品表面必须清洁。
样品在真空下加热，从而去除样品表面的脏东西。
这一步称为样品脱气。
1、样品准备：
A、称量空样品管的质量（去除泡沫底座质量后，将U型管套在上面称重，规范操作应将空管脱气后操作）。
B、用称量纸粗称样品质量，(选择BET模型时样品的质量
0.2 g-0.3g，当选择HK模型时样品的质量0.1g-0.2g)。
C、将所称量样品装入已称重的空样品管中（粉末样品用纸槽送到样品管中，以免样品粘在管壁上）。
D、将样品管安装到脱气站口，在样品管底部套上加热包，再用金属夹将加热包固定好，等待脱气处理。
2、将样品管安装在脱气口具体步骤如下：
A、抓住样品管，在样品管头处安上连接头和密封圈，然后将样品管安装在脱气口拧紧。
B、将对应脱气口的加热包套在样品管上，用夹子夹紧防止加热包脱落。
注意：安装样品管时手应抓住玻璃泡以上部位，防止连接头滑下将样品管底部玻璃泡打碎。
2、软件操作程序设定
A、选择文件
①对于未建好样品文件的：点击“File”→“Open”→“Sample Information”→“OK”（新建一个文件）→“Yes”→“Replace All”, 根据实验需要选择相应的文件，双击列表中的文件名进行替换，替换后重新命名。
（如果所测的样品的分析方法相同，替换可以不用重新设定程序只要改变文件名就可以了）
在已经替换的“Sample Information”中依次输入详细的样品名，操作者，样品提交者。
注意:在脱气时所建立的文件中样品的质量为粗称质量。
即直接放在分析天平上称得的质量，如上图所示。
②对于已建好的样品信息的“File”→“Open”→“Sample Information”→“选择建好的样品文件”。
注意：每次新建文件时系统会自动分配编号，也可自己编号。
同样需要在已经替换的“Sample Information”中依次输入详细的样品名，操作者，样品提交者。
B、在“Sample Tube”中，选择“Use isotherm jacket”和“Seal frit”。
选择“Use isothermal jacket”是指“使用加热包”。
注意：样品管装好后将对应脱气口的加热包套在样品管上用夹子夹好防止加热包脱落。
注意：
①使用填充棒时，称量空样品管的质量需要将填充棒放入样品管，塞上密封塞用分析天平称量。
称样品和样品管总重时，先加样品，然后再将填充棒缓慢放入样品管中塞上密封塞称量。
②样品质量较少(小于0.1g或者BET值较低＜40cm3/g)时，
要使用填充棒。
此外，外来样品质量较少也要使用填充棒(对于外来样品，应告知对方先放在马弗炉中用450℃烧)
③测微孔时要避免使用填充棒，因为使用填充棒会干扰热传输矫正。
C、在“Degas Condition”中输入脱气条件。
（根据样品的情况设定）
注意：设置目标温度时应小于100℃，防止样品水热稳定性不好而改变其结构
提示：有微介孔时，脱气时间为6h以上，大孔脱气时间可以短些。
以上设置完成以后，点击“Save”→“Close”。
脱气时“Analysis Condition”、“ Adsorptive Properties”、“ Report Options”、“ Collected Data”。
均可以不用设置，但是分析时必须设置。
也可在设置脱气条件时设置好全部程序，待脱完气冷却至室温后，从脱气口取下样品管称量
计算样品实际质量，在“Sample Information”中修改样品质量然后直接分析。
提示：操作中我们只需修改前两步，后面的基本不需修改（可以取代或参考以前的数据）
3、样品脱气
点击“Unit1”→“Start Degas”
单击“Browse”
双击选择所建的需要脱气的文件文件。
单击“Start”即可进行脱气。
二、样品分析
脱气结束后，在对话框中点击“OK”。
待温度降到室温时，将样品管从脱气站取下来，迅速称重。
之后，将样品管装到分析站，放上盛有液氮的杜瓦瓶，等待分析。
1、将样品管安装到分析口的具体步骤如下：
A、抓住样品管，拧松口的连接头，将样品管从脱气口取下。
B、称量样品管总重量减去空管重量，得到脱气后的样品重量。
C、套上保温套管至样品管泡处。
D、在样品管头处安上连接头和密封圈，安装在分析口上,拧紧。
E、将杜瓦瓶口盖，安在样品管上。
拧好P o管并将其移到样品管的旁边。
注意：液氮温度较低（-195.8℃），灌液氮时需小心。
A、在往杜瓦瓶里加液氮时，要一点一点慢慢加以减少杜瓦瓶的热冲击，同时防止液氮飞溅。
B、用塑料棒搅拌液氮，不要用金属棒或玻璃棒。
C、尽量不要移开杜瓦瓶的保护盖，以免坚硬物体飞落入杜瓦瓶中，将杜瓦瓶击碎。
D、不要在杜瓦瓶的上方操作和移动一些坚硬的零件，防止在没有保护盖时掉落到杜瓦瓶中击碎它。
2、程序设置
A、点击“File”→“Open”→“Sample Information”，双击所建的文件（可以取代或者参考已有的设定）。
需要在“Sample Information”中依次输入详细的样品名，操作者，样品提交者。
脱气与分析是独立的，分析时脱气条件不变设置分析条件B、在“Analysis Condition”中依次设定分析条件。
关于取点：“Insert Range”插入点，可以自己定义插入的点的个数。
BET方法测吸、脱附等温线时，纯介孔的材料压力之比P/P0=0.05-0.35之间至少取5个点。
BJH方法插值时，吸附压力之比从0.005-0.995取点(书上0.01-0.95)；脱附时反取即从0.95-0.01。
t-Plot是一种测量方法，用来测微孔孔容和外表面积的。
I、介孔分析设置
A、在“Preparation”中设置：
B、在“Free Space”中设置：
注意：介孔材料的自由空间的测量与分析同时进行，所以在设置程序时应选择“Measure”，即在分析的准备阶段程序结束之后立即测自由空间。
如果在分析之后测自由空间，那么选择“Enter”，即先自定义一个自由空间值待分析完之后单独测量自由空间，然后再将初始定义的自由空间值替换成所测得的值即可（此具体过程后面介绍）。
C、在“P o and Temperature Options”中设置：
第一项操作较准确
D、在“Dosing”中设置：
E、在“Equilibration”中设置：
注意：微孔分析平衡时间至少30秒，介孔分析时间至少10秒；对于介孔P/P0最大值取1，而对于微孔最大值取0.001。
F、在“Sample Backfill Options”中设置：
II、微孔分析设置
“Analysis Conditions”前面部分的设置与介孔分析前面部分的设置相同
测微孔时点击“Clear”，后只剩一个点（0.000000001），将该点的值改为0.001在HK方法下取点。
而在测介孔时用BET 和t-Plot方法，所以在BET和t-Plot所对应的值下取点。
A、在“Preparation”中设置：
B、在“Free Space”中设置：
C、在“P o and Temperature Options”中设置：
D、在“Dosing”中设置：
E、在“Equilibration”中设置：
F、在“Sample Backfill Options”中设置：
无论介孔还是微孔，设置好各自适用的程序后再设置以下程序：
①在“Adsorptive Properties”中设置：
②在“Report Options”中选择所要查看的报告项目：
选择所要报告的项目，并选择该项目即可在报告中看到需要的内容。
以上所有程序设置好后单击“Save”-“Close”。
3、分析
单击“Unit 1”-“Sample Analysis”即可打开分析界面，然后选择脱完气且已经装在分析口并且程序设置好的文件。
选择文件输入样品的实际质量，即样品管与样品的总质量减去空样品管所得的质量（其他未提及的项不用修改），检查所输入的分析条件等信息，无误后点击“Start”,开始分析。
三、测量自由空间：
1、新建样品文件，设置好程序
与脱气时新建文件方法一样，将“Test for free space+所
建样品文件序号”输入“Sample”，以及输入操作者，样品提供者信息。
设置好后点击“Save”-“Close”。
