第一章数字信号处理概述 简答题： 1．在A/D变换之前和D/A变换之后都要让信号通过一个低通滤波器，它们分别起什么作用？ 答：在A/D变化之前为了限制信号的最高频率，使其满足当采样频率一定时，采样频率应大于等于信号最高频率2倍的条件。此滤波器亦称为“抗混叠”滤波器。 在D/A变换之后为了滤除高频延拓谱，以便把抽样保持的阶梯形输出波平滑化，故又称之为“平滑”滤波器。 判断说明题： 2．模拟信号也可以与数字信号一样在计算机上进行数字信号处理，自己要增加一道采样的工序就可以了。 （） 答：错。需要增加采样和量化两道工序。 3．一个模拟信号处理系统总可以转换成功能相同的数字系统，然后基于数字信号处理理论，对信号进行等效的数字处理。（） 答：受采样频率、有限字长效应的约束，与模拟信号处理系统完全等效的数字系统未必一定能找到。因此数字信号处理系统的分析方法是先对抽样信号及系统进行分析，再考虑幅度量化及实现过程中有限字长所造成的影响。故离散时间信号和系统理论是数字信号处
理的理论基础。 第二章 离散时间信号与系统分析基础 一、连续时间信号取样与取样定理 计算题： 1．过滤限带的模拟数据时，常采用数字滤波器，如图所示，图中T 表示采样周期（假设T 足够小，足以防止混叠效应），把从)()(t y t x 到的整个系统等效为一个模拟滤波器。 （a ） 如果kHz T rad n h 101,8)(=π截止于，求整个系统的截止频 率。 （b ） 对于kHz T 201=，重复（a ）的计算。 采样（T） () n h () n x () t x () n y D/A 理想低通T c πω=() t y 解 （a ）因为当0)(8=≥ω πωj e H rad 时，在数 — 模变换中 )(1)(1)(T j X T j X T e Y a a j ωω=Ω= 所以)(n h 得截止频率8πω=c 对应于模拟信号的角频率c Ω为 8 π = ΩT c 因此 Hz T f c c 625161 2==Ω= π
实验一 离散时间信号分析 班级 信息131班 学号 201312030103 姓名 陈娇 日期 一、实验目的 掌握两个序列的相加、相乘、移位、反褶、卷积等基本运算。 二、实验原理 1．序列的基本概念 离散时间信号在数学上可用时间序列)}({n x 来表示，其中)(n x 代表序列的第n 个数字，n 代表时间的序列，n 的取值范围为+∞<<∞-n 的整数，n 取其它值)(n x 没有意义。离散时间信号可以是由模拟信号通过采样得到，例如对模拟信号)(t x a 进行等间隔采样，采样间隔为T ，得到)}({nT x a 一个有序的数字序列就是离散时间信号，简称序列。 2．常用序列 常用序列有：单位脉冲序列（单位抽样）） （n δ、单位阶跃序列)(n u 、矩形序列)(n R N 、实指数序列、复指数序列、正弦型序列等。 3．序列的基本运算 序列的运算包括移位、反褶、和、积、标乘、累加、差分运算等。 4．序列的卷积运算 ∑∞ -∞==-= m n h n x m n h m x n y )(*)()()()( 上式的运算关系称为卷积运算，式中代表两个序列卷积运算。两个序列的卷积是一个序列与另一个序列反褶后逐次移位乘积之和，故称为离散卷积，也称两序列的线性卷积。其计算的过程包括以下4个步骤。 （1）反褶：先将)(n x 和)(n h 的变量n 换成m ，变成)(m x 和)(m h ，再将)(m h 以纵轴为对称轴反褶成)(m h -。
（2）移位：将)(m h -移位n ，得)(m n h -。当n 为正数时，右移n 位；当n 为负数时，左移n 位。 （3）相乘：将)(m n h -和)(m x 的对应点值相乘。 （4）求和：将以上所有对应点的乘积累加起来，即得)(n y 。 三、主要实验仪器及材料 微型计算机、Matlab6.5 教学版、TC 编程环境。 四、实验内容 （1）用Matlab 或C 语言编制两个序列的相加、相乘、移位、反褶、卷积等的程序； （2）画出两个序列运算以后的图形； （3）对结果进行分析； （4）完成实验报告。 五、实验结果 六、实验总结
IIR数字滤波器在TI DSP上的实现 数字滤波器是对数字信号进行滤波处理以得到期望的响应特性的离散时间系统。在众多通用数字信号处理器中，美国TI公司生产的TMS320系列单片DSP 在国际上占有较大市场，这种单片DSP把高速控制器的灵活性和阵列处理器的数值计算能力结合起来。 一、IIR数字滤波器结构原理 本文IIR数字滤波器的设计方法：借助于模拟滤波器的设计方法设计出模拟滤波器，利用冲激响应不变法或双线性变换法转换成数字滤波器，然后用硬件或软件实现。 从IIR数字滤波器的实现来看，有直接型、级联型、并联型等基本网络结构。其中直接Ⅱ型仅需要N级延迟单元，且可作为级联型和并联型结构中的基本单元。本文以二阶IIR滤波器的直接实现形式表示。其系统函数H（z）可以表示为： 在编程时，可以将变量和系数都存在DARAM中，采用循环缓冲区方式寻址，共需开辟4个缓冲区，用来存放变量和系数。 二阶IIR滤波器的直接IIR 型差分方程为： （3） 二、IIR数字滤波器在C54x上的设计与实现 1.IIR数字滤波器在TMS320VC5409 DSP上的实现流程 1.1根据指标确定滤波器的类型，设计出滤波器的参数； 1.2根据DSP的特点（字长、精度等）对参数进行取舍、量化，仿真； 1.3根据仿真结果对滤波器的结构、参数再次进行调整，直到满足要求为止； 1.4在DSP上用语言实现滤波器功能。 2.IIR数字滤波器在TMS320VC5409 DSP上的实现算法 从理论上说，可以用高阶IIR数字滤波器实现良好的滤波效果[2]。但由于DSP本身有限字长和精度的因素，加上IIR滤波器在结构上存在反馈回路，是递归型的，再者高阶滤波器参数的动态范围很大。这样一来造成两个后果：结果溢出和误差增大。解决此问题的有效方法是把高阶IIR数字滤波器简化成几个2阶
实验6 数字滤波器的网络结构 一、实验目的： 1、加深对数字滤波器分类与结构的了解。 2、明确数字滤波器的基本结构及其相互间的转换方法。 3、掌握用MA TLAB 语言进行数字滤波器结构间相互转换的子函数及程序编写方法。 二、实验原理： 1、数字滤波器的分类 离散LSI 系统对信号的响应过程实际上就是对信号进行滤波的过程。因此，离散LSI 系统又称为数字滤波器。 数字滤波器从滤波功能上可以分为低通、高通、带通、带阻以及全通滤波器；根据单位脉冲响应的特性，又可以分为有限长单位脉冲响应滤波器（FIR ）和无限长单位脉冲响应滤波器（IIR ）。 一个离散LSI 系统可以用系统函数来表示： M -m -1-2-m m m=0 012m N -1-2-k -k 12k k k=1 b z b +b z +b z ++b z Y(z)b(z)H(z)=== =X(z)a(z) 1+a z +a z ++a z 1+a z ∑∑ 也可以用差分方程来表示： N M k m k=1 m=0 y(n)+a y(n-k)=b x(n-m)∑∑ 以上两个公式中，当a k 至少有一个不为0时，则在有限Z 平面上存在极点，表达的是以一个IIR 数字滤波器；当a k 全都为0时，系统不存在极点，表达的是一个FIR 数字滤波器。FIR 数字滤波器可以看成是IIR 数字滤波器的a k 全都为0时的一个特例。 IIR 数字滤波器的基本结构分为直接Ⅰ型、直接Ⅱ型、直接Ⅲ型、级联型和并联型。 FIR 数字滤波器的基本结构分为横截型（又称直接型或卷积型）、级联型、线性相位型及频率采样型等。本实验对线性相位型及频率采样型不做讨论，见实验10、12。 另外，滤波器的一种新型结构——格型结构也逐步投入应用，有全零点FIR 系统格型结构、全极点IIR 系统格型结构以及全零极点IIR 系统格型结构。 2、IIR 数字滤波器的基本结构与实现 （1）直接型与级联型、并联型的转换 例6-1 已知一个系统的传递函数为 -1-2-3 -1-2-3 8-4z +11z -2z H(z)=1-1.25z +0.75z -0.125z 将其从直接型（其信号流图如图6-1所示）转换为级联型和并联型。
实验一 离散傅里叶变换（DFT ）对确定信号进行谱分析 一．实验目的 1．加深对DFT 算法原理和基本性质的理解。 2．熟悉DFT 算法和原理的编程方法。 3．学习用DFT 对信号进行谱分析的方法，了解可能出现的误差及其原因，以便在实际中正确利用。 二．实验原理 一个连续信号)(t x a 的频谱可以用其傅里叶变换表示，即 dt e t x j X t j a a Ω-∞ ∞ -? = Ω)()( 若对)(t x a 进行理想采样可得采样序列 )(|)()(nT x t x n x a nT t a === 对)(n x 进行DTFT ，可得其频谱为： ∑∞ -∞ =-= n n j j e n x e X ωω )()( 其中数字频率ω与模拟频率Ω的关系为： s f T Ω = Ω=ω )(n x 的DFT 为∑∞ -∞ =-= n nk N j e n x k X π 2)()( 若)(t x a 是限带信号，且在满足采样定理的条件下，)(ω j e X 是)(Ωj X a 的周期延拓， )(k X 是)(ωj e X 在单位圆上的等间隔采样值，即k N j e X k X πωω2| )()(= =。 为在计算机上分析计算方便，常用)(k X 来近似)(ω j e X ，这样对于长度为N 的有限 长序列（无限长序列也可用有限长序列来逼近），便可通过DFT 求其离散频谱。 三．实验内容 1．用DFT 对下列序列进行谱分析。 （1）)()04.0sin(3)(100n R n n x π=
1 （2）]0,0,0,0,0,0,0,0,1,1,1,1[)(=n x 2．为了说明高密度频谱和高分辨率频谱之间的区别，考察序列 )52.0cos()48.0cos()(n n n x ππ+= （1）当0≤n ≤10时，确定并画出x(n)的离散傅里叶变换。 （2）当0≤n ≤100时，确定并画出x(n)的离散傅里叶变换。 四．实验结果 1. （1） （2）
数字信号处理习题及答案1 一、填空题（每空1分, 共10分） 1．序列()sin(3/5)x n n π=的周期为 。 2．线性时不变系统的性质有 律、 律、 律。 3．对4()()x n R n =的Z 变换为 ，其收敛域为 。 4．抽样序列的Z 变换与离散傅里叶变换DFT 的关系为 。 5．序列x(n)=(1，-2，0，3；n=0，1，2，3), 圆周左移2位得到的序列为 。 6．设LTI 系统输入为x(n) ，系统单位序列响应为h(n)，则系统零状态输出 y(n)= 。 7．因果序列x(n)，在Z →∞时，X(Z)= 。 二、单项选择题（每题2分, 共20分） 1．δ(n)的Z 变换是 （ ）A.1 B.δ(ω) C.2πδ(ω) D.2π 2．序列x 1（n ）的长度为4，序列x 2（n ） 的长度为3，则它们线性卷积的长度是 （ ）A. 3 B. 4 C. 6 D. 7 3．LTI 系统，输入x （n ）时，输出y （n ）；输入为3x （n-2），输出为 （ ） A. y （n-2） B.3y （n-2） C.3y （n ） D.y （n ） 4．下面描述中最适合离散傅立叶变换 DFT 的是 （ ） A.时域为离散序列，频域为连续信号 B.时域为离散周期序列，频域也为离散周期序列 C.时域为离散无限长序列，频域为连续周期信号 D.时域为离散有限长序列，频域也为离散有限长序列 5．若一模拟信号为带限，且对其抽样满足奈奎斯特条件，理想条件下将抽样信号通过 即 可完全不失真恢复原信号 （ ）A.理想低通滤波器 B.理想高通滤波器 C.理想带通滤波器 D.理 想带阻滤波器 6．下列哪一个系统是因果系统 （ ）A.y(n)=x (n+2) B. y(n)= cos(n+1)x (n) C. y(n)=x (2n) D.y(n)=x (- n)
实验5 抽样定理 一、实验目的： 1、了解用MA TLAB 语言进行时域、频域抽样及信号重建的方法。 2、进一步加深对时域、频域抽样定理的基本原理的理解。 3、观察信号抽样与恢复的图形，掌握采样频率的确定方法和插公式的编程方法。 二、实验原理： 1、时域抽样与信号的重建 （1）对连续信号进行采样 例5-1 已知一个连续时间信号sin sin(),1Hz 3 ππ=0001f(t)=(2f t)+6f t f ，取最高有限带宽频率f m =5f 0，分别显示原连续时间信号波形和F s >2f m 、F s =2f m 、F s <2f m 三情况下抽样信号的波形。 程序清单如下： %分别取Fs=fm ，Fs=2fm ，Fs=3fm 来研究问题 dt=0.1; f0=1; T0=1/f0; m=5*f0; Tm=1/fm; t=-2:dt:2; f=sin(2*pi*f0*t)+1/3*sin(6*pi*f0*t); subplot(4,1,1); plot(t,f); axis([min(t),max(t),1.1*min(f),1.1*max(f)]); title('原连续信号和抽样信号'); for i=1:3; fs=i*fm;Ts=1/fs; n=-2:Ts:2; f=sin(2*pi*f0*n)+1/3*sin(6*pi*f0*n); subplot(4,1,i+1);stem(n,f,'filled'); axis([min(n),max(n),1.1*min(f),1.1*max(f)]); end 程序运行结果如图5-1所示：
原连续信号和抽样信号 图5-1 （2）连续信号和抽样信号的频谱 由理论分析可知，信号的频谱图可以很直观地反映出抽样信号能否恢复原模拟信号。因此，我们对上述三种情况下的时域信号求幅度谱，来进一步分析和验证时域抽样定理。 例5-2编程求解例5-1中连续信号及其三种抽样频率（F s>2f m、F s=2f m、F s<2f m）下的抽样信号的幅度谱。 程序清单如下： dt=0.1;f0=1;T0=1/f0;fm=5*f0;Tm=1/fm; t=-2:dt:2;N=length(t); f=sin(2*pi*f0*t)+1/3*sin(6*pi*f0*t); wm=2*pi*fm;k=0:N-1;w1=k*wm/N; F1=f*exp(-j*t'*w1)*dt;subplot(4,1,1);plot(w1/(2*pi),abs(F1)); axis([0,max(4*fm),1.1*min(abs(F1)),1.1*max(abs(F1))]); for i=1:3; if i<=2 c=0;else c=1;end fs=(i+c)*fm;Ts=1/fs; n=-2:Ts:2;N=length(n); f=sin(2*pi*f0*n)+1/3*sin(6*pi*f0*n); wm=2*pi*fs;k=0:N-1; w=k*wm/N;F=f*exp(-j*n'*w)*Ts; subplot(4,1,i+1);plot(w/(2*pi),abs(F)); axis([0,max(4*fm),1.1*min(abs(F)),1.1*max(abs(F))]); end 程序运行结果如图5-2所示。 由图可见，当满足F s≥2f m条件时，抽样信号的频谱没有混叠现象；当不满足F s≥2f m 条件时，抽样信号的频谱发生了混叠，即图5-2的第二行F s＜2f m的频谱图，，在f m=5f0的围，频谱出现了镜像对称的部分。
数字信号处理实验答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
实验一熟悉Matlab环境 一、实验目的 1.熟悉MATLAB的主要操作命令。 2.学会简单的矩阵输入和数据读写。 3.掌握简单的绘图命令。 4.用MATLAB编程并学会创建函数。 5.观察离散系统的频率响应。 二、实验内容 认真阅读本章附录，在MATLAB环境下重新做一遍附录中的例子，体会各条命令的含义。在熟悉了MATLAB基本命令的基础上，完成以下实验。 上机实验内容： （1）数组的加、减、乘、除和乘方运算。输入A=[1 2 3 4]，B=[3 4 5 6]，求C=A+B，D=A-B，E=A.*B，F=A./B，G=A.^B并用stem语句画出A、B、C、D、E、F、G。 clear all; a=[1 2 3 4]; b=[3 4 5 6]; c=a+b; d=a-b; e=a.*b; f=a./b; g=a.^b; n=1:4; subplot(4,2,1);stem(n,a); xlabel('n');xlim([0 5]);ylabel('A'); subplot(4,2,2);stem(n,b); xlabel('n');xlim([0 5]);ylabel('B'); subplot(4,2,3);stem(n,c); xlabel('n');xlim([0 5]);ylabel('C'); subplot(4,2,4);stem(n,d); xlabel('n');xlim([0 5]);ylabel('D'); subplot(4,2,5);stem(n,e); xlabel('n');xlim([0 5]);ylabel('E'); subplot(4,2,6);stem(n,f); xlabel('n');xlim([0 5]);ylabel('F'); subplot(4,2,7);stem(n,g); xlabel('n');xlim([0 5]);ylabel('G'); （2）用MATLAB实现下列序列： a) x(n)= 0≤n≤15 b) x(n)=e+3j)n 0≤n≤15 c) x(n)=3cosπn+π)+2sinπn+π) 0≤n≤15 d) 将c)中的x(n)扩展为以16为周期的函数x(n)=x(n+16),绘出四个周期。
实验1认识实验-MATLAB语言上机操作实践 一、实验目的 ㈠了解MATLAB语言的主要特点、作用。 ㈡学会MATLAB主界面简单的操作使用方法。 ㈢学习简单的数组赋值、运算、绘图、流程控制编程。 二、实验原理 ㈠简单的数组赋值方法 MATLAB中的变量和常量都可以是数组（或矩阵）,且每个元素都可以是复数。 在MATLAB指令窗口输入数组A=[1 2 3；4 5 6；7 8 9]，观察输出结果。然后，键入：A（4，2）= 11 键入：A (5，：) = [-13 -14 -15] 键入：A（4，3）= abs (A(5，1)) 键入：A ([2，5]，：) = [ ] 键入：A/2 键入：A (4，：) = [sqrt(3) (4+5)/6*2 –7] 观察以上各输出结果。将A式中分号改为空格或逗号，情况又如何？请在每式的后面标注其含义。 2．在MATLAB指令窗口输入B=[1+2i，3+4i；5+6i ，7+8i], 观察输出结果。 键入：C=[1，3；5，7]+[2，4；6，8]*i，观察输出结果。 如果C式中i前的*号省略，结果如何？ 键入：D = sqrt (2+3i) 键入：D*D 键入：E = C’, F = conj(C), G = conj(C)’ 观察以上各输出结果, 请在每式的后面标注其含义。 3．在MATLAB指令窗口输入H1=ones(3,2)，H2=zeros(2,3)，H3=eye(4)，观察输出结果。 ㈡、数组的基本运算 1．输入A=[1 3 5]，B= [2 4 6]，求C=A+B，D=A-2，E=B-A 2．求F1=A*3，F2=A.*B，F3=A./B，F4=A.\B, F5=B.\A, F6=B.^A, F7=2./B, F8=B.\2 *3．求B'，Z1=A*B’，Z2=B’*A 观察以上各输出结果,比较各种运算的区别，理解其含义。 ㈢、常用函数及相应的信号波形显示 例1：显示曲线f(t)=2sin(2πt)，（t>0） ⅰ点击空白文档图标（New M-file），打开文本编辑器。 ⅱ键入：t=0:0.01:3; (1) f=2*sin(2*pi*t); (2) plot(t,f); title(‘f（t）-t曲线’)； xlabel（‘t’），ylabel（‘f（t）’）；
实验三：离散LSI 系统的频域分析 一、实验内容 2、求以下各序列的z 变换： 12030() ()sin() ()sin()n an x n na x n n x n e n ωω-=== 程序清单如下： syms w0 n z a; x1=n*a^n;X1=ztrans(x1) x2=sin(w0*n);X2=ztrans(x2) x3= exp(-a*n)*sin(w0*n);X3=ztrans(x3) 程序运行结果如下： X1 =z/(a*(z/a - 1)^2) X2 =(z*sin(w0))/(z^2 - 2*cos(w0)*z + 1) X3 =(z*exp(a)*sin(w0))/(exp(2*a)*z^2 - 2*exp(a)*cos(w0)*z + 1) 3、求下列函数的逆z 变换 0 312342 1 1() () () ()() 1j z z z z X z X z X z X z z a z a z e z ω---= = = = ---- 程序清单如下： syms w0 n z a; X1=z/(z-a);x1=iztrans(X1) X2= z/(a-z)^2;x2=iztrans(X2) X3=z/ z-exp(j*w0);x3=iztrans(X3) X4=(1-z^-3)/(1-z^-1);x4=iztrans(X4) 程序运行结果如下： x1 =a^n x2 =n*a^n/a 课程名称 数字信号 实验成绩 指导教师 实 验 报 告 院系 信息工程学院 班级 学号 姓名 日期

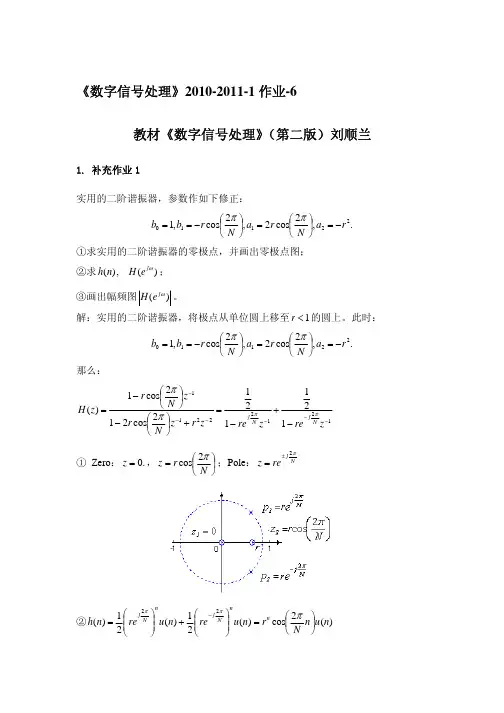

x3 =charfcn[0](n)-iztrans(exp(i*w0),w0,n) x4 =charfcn[2](n)+charfcn[1](n)+charfcn[0](n) 4、求一下系统函数所描述的离散系统的零极点分布图，并判断系统的稳定性 （1） (0.3)()(1)(1) z z H z z j z j -= +-++ z1=[0,0.3]';p1=[-1+j,-1-j]';k=1; [b1,a1]=zp2tf(z1,p1,k); subplot(1,2,1);zplane(z1,p1); title('极点在单位圆外); subplot(1,2,2);impz(b1,a1,20); 由图可见:当极点位于单位圆内，系统的单位序列响应随着频率的增大而收敛；当极点位于单位圆上，系统的单位序列响应为等幅振荡；当极点位于单位圆外，系统的单位序列响应随着频率的增大而发散。由此可知系统为不稳定系统。 -1 -0.5 00.51 -2 -1.5-1-0.500.511.5 2Real Part I m a g i n a r y P a r t 极点在单位圆外 n (samples) A m p l i t u d e Impulse Response
数字信号处理实验四 第一题结果： （1）没有增加过渡点 源码如下： N = 15; H = [1 1 1 0.5 zeros(1,7) 0.5 1 1 1]; %确定抽样点的幅度大小 %H(3,13) = 0.75;H(5,11) = 0.25; %设置过渡点 k = 0:N-1; A = exp(-j*pi*k*(N-1)/N); %抽样点相位大小 HK = H.*A; %求抽样点的H(k) hn = ifft(HK,N); %求出FIR的单位冲激响应h(n) freqz(hn,1,256); %画出幅频相频曲线figure(2); stem(real(hn),'.'); %绘制单位冲激响应的实部 line([0,35],[0,0]);xlabel('n');ylabel('Real(h(n))'); 单位脉冲响应曲线 幅频和相频特性曲线
（2）增加过渡点 源码如下： N = 15; H = [1 1 1 0.5 zeros(1,7) 0.5 1 1 1]; %确定抽样点的幅度大小 H(3) = 0.75;H(13) = 0.75;H(5) = 0.25;H(11) = 0.25; %设置过渡点 k = 0:N-1; A = exp(-j*pi*k*(N-1)/N); %抽样点相位大小 HK = H.*A; %求抽样点的H(k) hn = ifft(HK,N); %求出FIR的单位冲激响应h(n) freqz(hn,1,256); %画出幅频相频曲线figure(2); stem(real(hn),'.'); %绘制单位冲激响应的实部 line([0,35],[0,0]);xlabel('n');ylabel('Real(h(n))'); 单位脉冲响应曲线 幅频和相频特性曲线 第二题结果：
三、计算题 1、已知10),()(<<=a n u a n x n ,求)(n x 的Z 变换及收敛域。 （10分） 解：∑∑∞ =-∞ -∞=-= = )()(n n n n n n z a z n u a z X 1 111 )(-∞=--== ∑ az z a n n ||||a z > 2、设)()(n u a n x n = )1()()(1--=-n u ab n u b n h n n 求 )()()(n h n x n y *=。（10分） 解：[]a z z n x z X -=? =)()(， ||||a z > []b z a z b z a b z z n h z H --=---= ?=)()(， ||||b z > b z z z H z X z Y -= =)()()( ， |||| b z > 其z 反变换为 [])()()()()(1n u b z Y n h n x n y n =?=*=- 3、写出图中流图的系统函数。(10分) 解：2 1)(--++=cz bz a z H 2 1124132)(----++= z z z z H ４、利用共轭对称性，可以用一次DFT 运算来计算两个实数序列的DFT ，因而可以减少计算量。设都是N 点实数序列，试用一次DFT 来计算它们各自的DFT ： [])()(11k X n x DFT = []) ()(22k X n x DFT =（10分）。 解:先利用这两个序列构成一个复序列，即 )()()(21n jx n x n w +=
即 [][])()()()(21n jx n x DFT k W n w DFT +== []()[]n x jDFT n x DFT 21)(+= )()(21k jX k X += 又[])(Re )(1n w n x = 得 [])(})({Re )(1k W n w DFT k X ep == [] )())(()(2 1*k R k N W k W N N -+= 同样 [])(1 })({Im )(2k W j n w DFT k X op == [] )())(()(21*k R k N W k W j N N --= 所以用DFT 求出)(k W 后，再按以上公式即可求得)(1k X 与)(2k X 。 5、已知滤波器的单位脉冲响应为)(9.0)(5n R n h n =求出系统函数，并画出其直接型 结构。（10分） 解： ｘ（ｎ） 1-z 1-z 1-z 1-z １ 9.0 2 9.0 3 9.0 4 9.0 ｙ（ｎ） ６、略。 ７、设模拟滤波器的系统函数为 31 11342)(2+-+=++=s s s s s H a 试利用冲激响应不变法，设计IIR 数字滤波器。（10分） 解 T T e z T e z T z H 31111)(-------=
数字信号处理作业实验题报告 第一章16.(1) 实验目的： 求解差分方程所描述的系统的单位脉冲响应和单位阶跃响应。 实验要求： 运用matlab求出y(n)=0.6y(n-1)-0.08y(n-2)+x(n)的单位脉冲响应和单位阶跃响应的示意图。 源程序： B1=1;A1=[1, -0.6, 0.08]; ys=2; %设差分方程 xn=[1, zeros(1, 20)]; %xn=单位脉冲序列，长度N=31 xi=filtic(B1, A1, ys); hn1=filter(B1, A1, xn, xi); %求系统输出信号hn1 n=0:length(hn1)-1; subplot(2, 1, 1);stem(n, hn1, '.') title('单位脉冲响应'); xlabel('n');ylabel('h(n)') xn=ones(1, 20); sn1=filter(B1, A1, xn, xi); %求系统输出信号sn1 n=0:length(sn1)-1; Subplot(2, 1, 2); stem(n, sn1, '.') title('单位阶跃响应'); xlabel('n'); ylabel('s(n)')
运行结果： 实验分析： 单位脉冲响应逐渐趋于0，阶跃响应保持不变，由此可见，是个稳定系统。
第二章31题 实验目的： 用matlab判断系统是否稳定。 实验要求： 用matlab画出系统的极，零点分布图，输入单位阶跃序列u(n)检查系统是否稳定。 源程序： A=[2, -2.98, 0.17, 2.3418, -1.5147]; B=[0, 0, 1, 5, -50]; subplot(2,1,1); zplane(B,A); %求H(z)的极点 p=roots(A); %求H(z)的模 pm=abs(p); if max(pm)<1 disp('系统因果稳定'), else,disp('系统因果不稳定'),end un=ones(1,800); sn=filter(B, A, un); n=0:length(sn)-1; subplot(2, 1, 2);plot(n, sn) xlabel('n');ylabel('s(n)')
数字信号处理电子教案 第六章无限脉冲响应数字滤波器设计 江西理工大学物理教研室 2010年11月7日
数字信号处理教案
数字信号处理教案
数字信号处理教案
6.1 数字滤波器基本概念 数字滤波器是指完成信号滤波处理功能的，用有限精度算法实现的离散时间线性非时变系统，其输入是一组数字量，其输出是经过变换的另一组数字量。因此，它本身即可以是用数字硬件装配成的一台完成给定运算的专用数字计算机，也可以是将所需运算编成程序，让通用计算机来执行。数字滤波器具有稳定性高、精度高、灵活性大等优点。随着数字技术的发展，用数字技术实现滤波器的功能越来越受到人们的注意和广泛的应用。 一、 常用滤波器的性能指标 滤波器性能一般用系统频率特性)(ωj e H 来说明，常用的性能指标主要有以下三个参数： 1. 幅度平方函数 2 *()()*() ()() ()() j j j j j j z e H e H e H e H e H e H z H z ω ω ωωωω-==?== 该性能指标主要用来说明系统的幅频特性。 2. 相位函数 ()()Re[()]Im[()]()j j j j j j e H e H e j H e H e e ω ωωωωβ=+= 其中： ? ?? ???=)](Re[)](Im[)(ω ωω βj j j e H e H arctg e 该指标主要用来说明系统的相位特性。 3. 群延时 ω βωτωd e d j )] ([)(-= 定义为相位对角频率导数的负值，说明了滤波器对不同的频率成分的平均延时。当要求在通带内的群延迟是常数时，滤波器相位响应特性应该是线性的。 二、实际滤波器的频率特性 实际设计中所能得到的滤波器的频率特性与理想滤波器的频率特性之间存在着一些显著的差别，现以低通滤波器的频率特性为例进行说明。 1. 理想滤波器的特性： 设滤波器输入信号为)(t x ，信号中混入噪音)(t u ，它们有不同的频率成分。滤波器的单位脉冲响应为)(t h 。则理想滤波器输出为： ()[()()]()()y t x t u t h t K x t τ=+*=?- （6-1） 即噪音信号被滤除0)()(=*t h t u ，而信号无失真只有延时和线性放大。对(6-1)式作傅里叶变换得： ()()()()()()j Y j X j H j U j H j Ke X j τ-ΩΩ=Ω?Ω+Ω?Ω=Ω （6-2） 假定噪音信号被滤除，即 ()()0U j H j Ω?Ω= （6-3）
、填空题 1．序列x(n) sin(3 n / 5)的周期为10 。2．线性时不变系统的性质有交换律律结合律分配律。 3．从奈奎斯特采样定理得出，要使实信号采样后能够不失真还原，采样频率 f 与信号最高频率fs 关系为：f>=2fs 4．若正弦序列x(n)=sin(30n π/120) 是周期的，则周期是N= 8 。 5．序列x(n) sin(3 n / 5)的周期为10 。 6．设LTI 系统输入为x(n) ，系统单位序列响应为h(n)，则系统零状态输出y(n)= 7．因果序列x(n) ，在Z→∞时，X(Z)= x(0) 。二、单项选择题 1．δ (n)的傅里叶变换是( A ) A. 1 B.δ (ω ) C.2πδ (ω) D.2π 2．序列x1(n)的长度为4，序列x2( n)的长度为3，则它们线性卷积的长度是( C ) A. 3 B. 4 C. 6 D. 7 3．LTI 系统，输入x(n)时，输出y( n)；输入为3x (n-2)，输出为( B ) A. y （n-2） B.3y （n-2） C.3y （n） D.y(n) 4．下面描述中最适合离散傅立叶变换DFT 的是(D ) A. 时域为离散序列，频域为连续信号 B. 时域为离散周期序列，频域也为离散周期序列 C. 时域为离散无限长序列，频域为连续周期信号 D. 时域为离散有限长序列，频域也为离散有限长序列 5．设系统的单位抽样响应为h(n)，则系统因果的充要条件为( C ) A．当n>0 时，h(n)=0 B．当n>0时，h(n) ≠0
6．下列哪一个系统是因果系统( 5．所谓采样，就是利用采样脉冲序列 p(t) 从连续时间信号 x a (t)中抽取一系列的离散样值。 ( 6．数字信号处理只有硬件方式实现。 ( × ) 7．对正弦信号进行采样得到的正弦序列一定是周期序列。 ( × ) 8．数字信号处理仅仅指的是数字处理器。 ( × ) 9．信号处理的两种基本方法：一是放大信号，二是变换信号。 ( × 10．在时域对连续信号进行抽样，在频域中，所得频谱是原信号频谱的周期延拓。 ( × ) 四、简答题 1．用 DFT 对连续信号进行谱分析的误差问题有哪些？ 答：混叠失真；截断效应(频谱泄漏) ；栅栏效应 2．画出模拟信号数字化处理框图，并简要说明框图中每一部分的功能作用。 1 2 3 部分：按照预制要 求对数字信号处理加工； 第 4部分：数字信号变为模拟信号； 第 5 部分：滤除高频部分， 平滑模拟信号。 A.N ≥M B.N ≤M C.N ≤ 2M D.N ≥ 2M 10 ．设因果稳定的 LTI 系统的单位抽样响应 h(n) ， 在 n<0 时， h(n)= ( A ) A.0 B.∞ C. - ∞ D.1 三、 判断题 1． 序列的傅立叶变换是频率ω的周期函数，周期是 2π。 ( √ ) 2 ． x(n)= sin (ω ( √ ) 0n) 所代表的序列不一定是周期 3． 卷积的计算过程包括翻转，移位，相乘，求和四个过程 ( √ ) 4． y(n)=cos[x(n)] 所代表的系统是非线性系统。 ( √ ) ) 则频域抽样点数 N 需满足的条件是 ( A C ．当 n<0 时， h(n)=0 D ．当 n<0 时， h(n) ≠0 A.y(n)=x (n+2) B. y(n)= cos(n+1)x (n) C. y(n)=x (2n) D.y(n)=x (- n) 7． A. x(n)= δ (n-3)的傅里叶变换为( A e 3jw B. e 3jw C.1 D.0 x(n) a n u(n),0 a 1 的傅里叶变换为 11 A. jw B. jw 1 ae 1-ae 8． C ) 1 C. -jw 1-ae 1 D.1 ae - jw 9．若序列的长度为 M ，要能够由频域抽样信号 X(k) 恢复原序列，而不发生时域混叠现象， √)
计电学院《数字信号处理》课程实验 适用专业：电子通信工程专业；实验学时：9 学时 一、实验的性质、任务和基本要求 (一)本实验课的性质、任务 数字信号处理课程实验是数字信号处理课程的有效的补充部分，通过实验，使学生巩固和加深数字信号处理的理论知识的理解和掌握，在实验过程中了解简单但是完整的数字信号处理的工程实现方法和流程。通过实践进一步加强学生独立分析问题和解决问题的能力、实际动手能力、综合设计及创新能力的培养。 （二）基本要求 掌握数字信号处理基本理论知识和滤波器设计及应用。 （三）实验选项
二、实验教学内容 实验一 1、实验目的和要求 1）加深理解时域采样定理、体会使用MATLAB的离散FT函数fft( )来解决涉及模拟信号的问题； 2）加深理解对带通信号的采样特性，学会采用MATLAB解决该问题； 3）加深理解在频率采样法中，过渡点对所设计滤波器特性的影响。 2、实验要求 1）提供MATLAB程序，画出每个步骤的曲线图； 2）写实验报告，包含有对所得结果进行分析和说明。 第一组：张毅雷凌峰白法聪覃昱滔刘强何新文 第二组：邓志强林盛勇李日胜黎少锋梁聪杨晨 实验二 1、实验目的和要求 （1）加深理解采用数字信号处理方法对模拟信号处理的过程、掌握使用MATLAB处理的方法；对一段音乐信号进行处理和输出；要求画出滤波前后语音信号时域波形、信号和滤波器的幅度频率特性曲线、相位频率特性曲线； （2）加深对截断效应的理解； （3）掌握使用MATLAB设计滤波器，并对语音信号处理的方法。对一段音乐信号进行处理和输出；要求画出滤波前后语音信号时域波形、信号和滤波器的幅度频率特性曲线、相位频率特性曲线。 2、实验要求 1）提供MATLAB程序，画出每个步骤的曲线图； 2）写实验报告，包含有对所得结果进行分析和说明。 第九组:汪涛张汉毅巫金敏张经中柳泽举 第六组：罗涛梁乐杰黄乃生 实验三 1、实验目的和要求 掌握采用MATLAB数字滤波器设计软件编制方法。软件要求在界面内有不同类型（高通低通带通带阻）滤波器的选择、或者只对低通滤波器采用不同方法设
实验报告 实验名称：FIR数字滤波器设计及应用 课程名称____数字信号处理________ 院系部:电气与电子工程专业班级：信息1002 学生姓名：王萌学号: 11012000219同组人:实验台号: 指导教师：范杰清成绩： 实验日期: 华北电力大学
一、实验目的 加深理解 FIR 数字滤波器的时域特性和频域特性，掌握FIR 数字 滤波器的设计原理与设计方法，以及FIR 数字滤波器的应用。 二、 实验原理 FIR 数字滤波器可以设计成具有线性相位，在数据通信、图像处理、 语音信号处理等实际应用领域得到广泛应用。 M 阶FIR 数字滤波器的系统函数为： FIR 数字滤波器的单位脉冲响应h [k ]是长度为M +1的有限长因果序列。当满足对称条件时，该FIR 数字滤波器具有线性相位。FIR 数字滤波器设计方法主要有窗口法、频率取样法及优化设计法。 MATLAB 中提供的常用FIR 数字滤波器设计函数有： fir1 窗函数法设计FIR 数字滤波器（低通、高通、带通、 带阻、多频带滤波器） fir2 频率取样法设计FIR 数字滤波器：任意频率响应 firls FIR 数字滤波器设计：指定频率响应 firrcos 升余弦型 FIR 数字滤波器设计 intfilt 内插FIR 数字滤波器设计 kaiserord 凯塞(Kaiser)窗函数设计法的阶数估计 firpm Parks-McClellan 算法实现FIR 数字滤波器优化设计 firpmord Parks-McClellan 数字滤波器的阶数选择 cremez 复系数非线性相位FIR 等波纹滤波器设计 1、 窗口法设计FIR 数字滤波器 fir1函数可以很容易地实现FIR 数字滤波器窗口法设计。 可设计低通、高通、带通、带阻滤波器、多频带滤波器。 k M k z k h z H -=∑=][)(0
第1章设计任务与要求 (1) 1．1对于三种典型序列------单位采样序列、实指数序列、矩形序列 (1) 1.2自行设计一个周期序列 (1) 第2 章原理及过程 (2) 1设计原理 (2) 第3 章设计内容 (4) 1.1单位采样序列 (4) 1.1.1时域波形 (4) 1.2傅里叶变换 (4) 1.3幅度谱及相位谱 (5) 1.4频移 (6) 1.5时移 (7) 2.1时域图形 (7) 2.2傅里叶变换 (8) 2.3幅度谱与相位谱 (9) 2.4频移 (10) 2.5时移 (10) 3.1时域图形.............................................. 错误！未定义书签。 3.2傅里叶变换............................................ 错误！未定义书签。 3.3幅度谱与相位谱........................................ 错误！未定义书签。 3.4时移.................................................. 错误！未定义书签。 3.5频移.................................................. 错误！未定义书签。 4.1幅度特性曲线 (11) 4.4周期序列的DFS (12) 4.5傅里叶变换 (12) 第4章心得与体会 (13) 参考文献 (14)
第1章设计任务与要求 1．1对于三种典型序列------单位采样序列、实指数序列、矩形序列 要求：（1）画出以上序列的时域波形图；（2）求出以上序列的傅里叶变换；（3）画出以上序列的幅度谱及相位谱，并对相关结果予以理论分析；（4）对以上序列分别进行时移，画出时移后序列的频谱图，验证傅里叶变换的时移性质；（5）对以上序列的频谱分别进行频移，求出频移后频谱所对应的序列，并画出序列的时域波形图，验证傅里叶变换的频移性质。 1.2自行设计一个周期序列 要求：（1）画出周期序列的时域波形图；（2）求周期序列的DFS，并画出幅度特性曲线；（3）求周期序列的FT，并画出幅频特性曲线；（4）比较DFS和FT的结果，从中可以得出什么结论。
