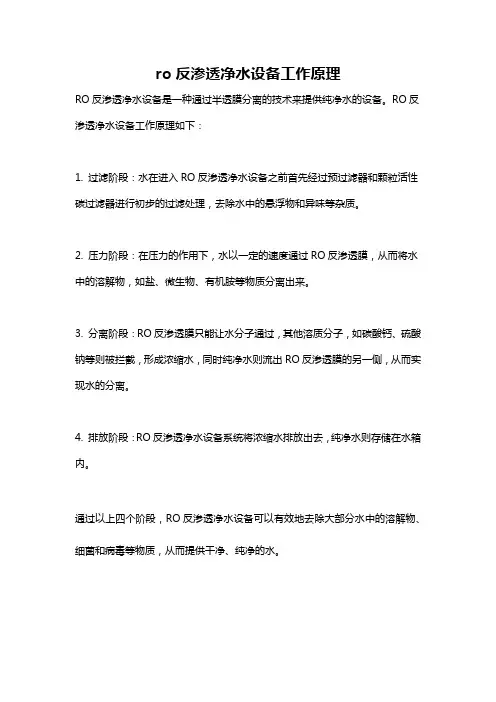

ro反渗透净水设备工作原理
RO反渗透净水设备是一种通过半透膜分离的技术来提供纯净水的设备。
RO反渗透净水设备工作原理如下：
1. 过滤阶段：水在进入RO反渗透净水设备之前首先经过预过滤器和颗粒活性碳过滤器进行初步的过滤处理，去除水中的悬浮物和异味等杂质。
2. 压力阶段：在压力的作用下，水以一定的速度通过RO反渗透膜，从而将水中的溶解物，如盐、微生物、有机胺等物质分离出来。
3. 分离阶段：RO反渗透膜只能让水分子通过，其他溶质分子，如碳酸钙、硫酸钠等则被拦截，形成浓缩水，同时纯净水则流出RO反渗透膜的另一侧，从而实现水的分离。
4. 排放阶段：RO反渗透净水设备系统将浓缩水排放出去，纯净水则存储在水箱内。
通过以上四个阶段，RO反渗透净水设备可以有效地去除大部分水中的溶解物、细菌和病毒等物质，从而提供干净、纯净的水。
净水设备操作说明书1.概述RO型反渗透纯水机采用先进的低压反渗透技术对自来水进行提纯。
结合精心设计的过滤和吸附系统，能有效的去除水中各类细菌、残留物、重金属离子等并有害健康的物质、更能去除常规手段无法去除的三氯甲烷、氟等致癌致病物。
一定要注意原水品质，并且严格按照说明书操作、维护和保养。
3.设备工艺流程原水箱（滤池出水）原水泵多介质过滤器活性炭过滤器软化水装置保安过滤器一级增压泵一级反渗透系统二级增压泵二级反渗透出水口4.各工艺流程操作及维护说明4.1石英砂过滤器主要功能：去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上对人体有害的物质。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10-24目石英砂滤料。
工作状态：石英砂过滤器有『运行』、『正洗』和『反洗』三种状态。
操作说明：1）设备正常工作时，控制器工作在『运行』状态。
2)设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成°维护说明：每连续运行8小时，进行15分钟反冲洗。
累计工作2900小时，应更换石英砂滤料。
4.2活性炭过滤器主要功能：去除水中的色素、异味、大量生化有机物，降低水的余氯值及农药污染物和其它对人体有害的物质污染物。
材质：PE内胆式增强型玻璃钢缠绕罐，内部填充10 — 24目活性炭滤料。
工作状态：活性炭过滤器有运行、正洗和反洗三种状态。
操作说明：1) 设备正常工作时，控制器工作在『运行』状态。
2) 设备进行反冲洗时，首先将控制器设定在『反洗』状态，反洗10分钟后，再设定在正洗状态下，运行5分钟。
一次反冲洗的工作完成°维护说明：每连续运行8小时，进行15分钟反冲洗。
当出口余氯含量〉0.1mg/L 时，应更换活性炭滤料，一般情况下累计工作720小时后，应该更换活性炭滤料。
4.3软化水装置主要功能：适用于反渗透(RO)系统及纳滤(NF)和超滤(UF)系统中, 可防止膜面结垢，能提高产水量和产水质量，降低运行费用。

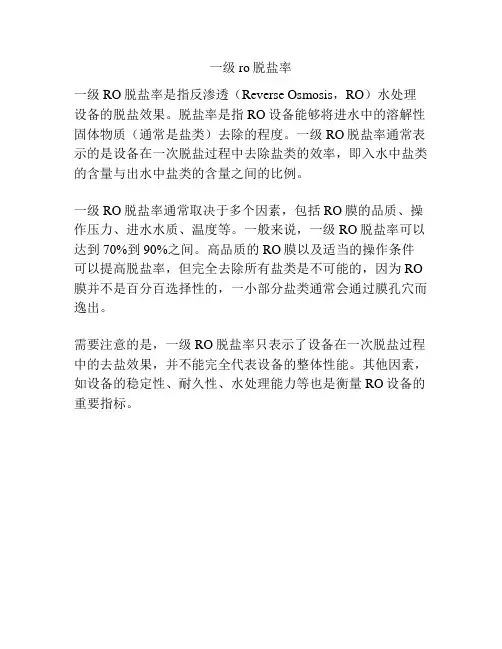

一级ro脱盐率
一级RO脱盐率是指反渗透（Reverse Osmosis，RO）水处理设备的脱盐效果。
脱盐率是指RO设备能够将进水中的溶解性固体物质（通常是盐类）去除的程度。
一级RO脱盐率通常表示的是设备在一次脱盐过程中去除盐类的效率，即入水中盐类的含量与出水中盐类的含量之间的比例。
一级RO脱盐率通常取决于多个因素，包括RO膜的品质、操作压力、进水水质、温度等。
一般来说，一级RO脱盐率可以达到70%到90%之间。
高品质的RO膜以及适当的操作条件可以提高脱盐率，但完全去除所有盐类是不可能的，因为RO 膜并不是百分百选择性的，一小部分盐类通常会通过膜孔穴而逸出。
需要注意的是，一级RO脱盐率只表示了设备在一次脱盐过程中的去盐效果，并不能完全代表设备的整体性能。
其他因素，如设备的稳定性、耐久性、水处理能力等也是衡量RO设备的重要指标。

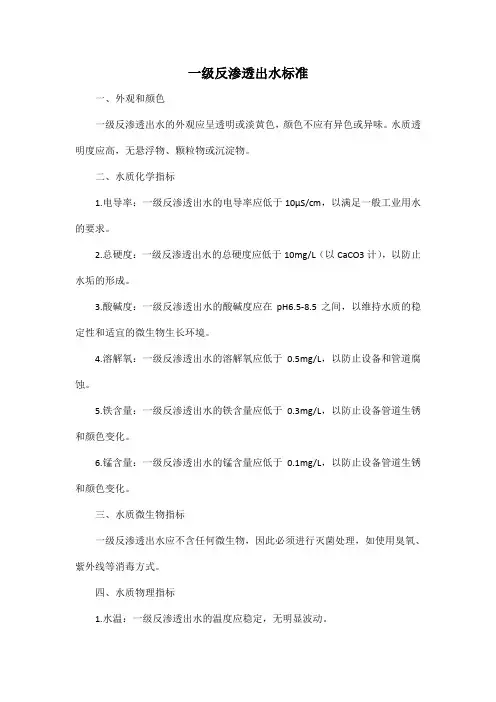

一级反渗透出水标准
一、外观和颜色
一级反渗透出水的外观应呈透明或淡黄色，颜色不应有异色或异味。
水质透明度应高，无悬浮物、颗粒物或沉淀物。
二、水质化学指标
1.电导率：一级反渗透出水的电导率应低于10μS/cm，以满足一般工业用水的要求。
2.总硬度：一级反渗透出水的总硬度应低于10mg/L（以CaCO3计），以防止水垢的形成。
3.酸碱度：一级反渗透出水的酸碱度应在pH6.5-8.5之间，以维持水质的稳定性和适宜的微生物生长环境。
4.溶解氧：一级反渗透出水的溶解氧应低于0.5mg/L，以防止设备和管道腐蚀。
5.铁含量：一级反渗透出水的铁含量应低于0.3mg/L，以防止设备管道生锈和颜色变化。
6.锰含量：一级反渗透出水的锰含量应低于0.1mg/L，以防止设备管道生锈和颜色变化。
三、水质微生物指标
一级反渗透出水应不含任何微生物，因此必须进行灭菌处理，如使用臭氧、紫外线等消毒方式。
四、水质物理指标
1.水温：一级反渗透出水的温度应稳定，无明显波动。
2.水压：一级反渗透出水的压力应稳定，无明显波动。
3.水质颗粒物：一级反渗透出水应不含任何颗粒物或沉淀物。
五、水质放射性指标
一级反渗透出水应符合国家相关标准，放射性指标应符合规定。
六、水质重金属含量
一级反渗透出水中的重金属含量应符合国家相关标准，如铅、汞、镉等含量应低于规定值。
七、水质有机物含量
一级反渗透出水中的有机物含量应尽可能低，以减少对后续处理的影响。
八、水质氨氮含量
一级反渗透出水中的氨氮含量应低于规定值，以防止水体富营养化。

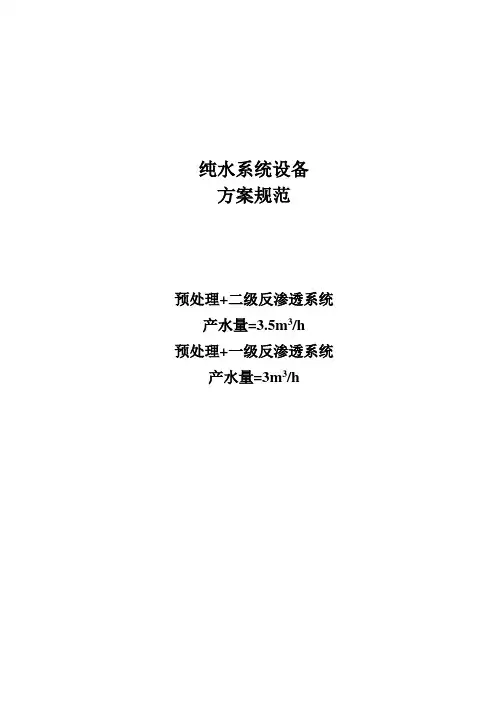

纯水系统设备方案规范预处理+二级反渗透系统产水量=3.5m3/h预处理+一级反渗透系统产水量=3m3/h综述一、本项目应符合中华人民共和国国家标准〈GB〉，若本设备说明优于〈GB〉最低要求时，应采用本说明为采购基准。
二、水质检验（一）本工程处理内容主要区分为：软水、RO逆渗透水。
（二）其水质检验标准项目如下：三、基本材料（一）硬质盐基性UPVC CLEAN PIPE纯水用洁净管纯水供水配管系统，冷水部份采用纯水用UPVC CLEAN PIPE，其热水部份采用HT PIPE，所有之管件均经化学洗净、纯水冲洗、干燥组立及包装捆包，材料均需为脱脂禁油处理，重金属，微粒子，溶出极少管内面极平滑无细菌增殖之原因及凹洞，接头应为由令(UNION)或胶合接着方式，其施工方式概依原厂之标准施工法及施工手册，硬质盐基性UPVC CLEAN PIPE纯水（二）阀类1、CLEAN VALVE：(1) UPVC CLEAN PIPE专用之球塞阀、螺纹接头或法兰式接头。
(2) UPVC CLEAN PIPE专用之逆止阀螺纹接头或法兰式接头。
2、一次压调压阀：SUS 304制品，耐压10㎏/c㎡，附可调整螺杆，可设定一次压，螺纹接头或法兰式接头。
3、压力表：表面直径不得小于8㎝，并附有公、英制读数，并附有不锈钢曲管及考克，压力范围0～10㎏/c㎡以下。
四、供水配管及安装一般规定（一）屋外配管部份为埋管装置，屋内配管部份为埋管与明管混合装置，除特别注明者外，所有管线不得埋设于混凝土内。
（二）所有屋内配管应配合其它系统之管线，以装设于最高处或靠近墙面为原则，管线应与墙面平行或垂直，屋外配管应与建筑物平行或垂直。
（三）装接管前应将管内清理干净，并将管件详细检查确实无损后，方可使用。
（四）所有外露之管线，其吊管架及支架须能适应之伸缩，防止摇动，并能调整高低保持管规定之坡度，承包人应参照建筑及结构图，选择各处管架支架及固定架等之型式。

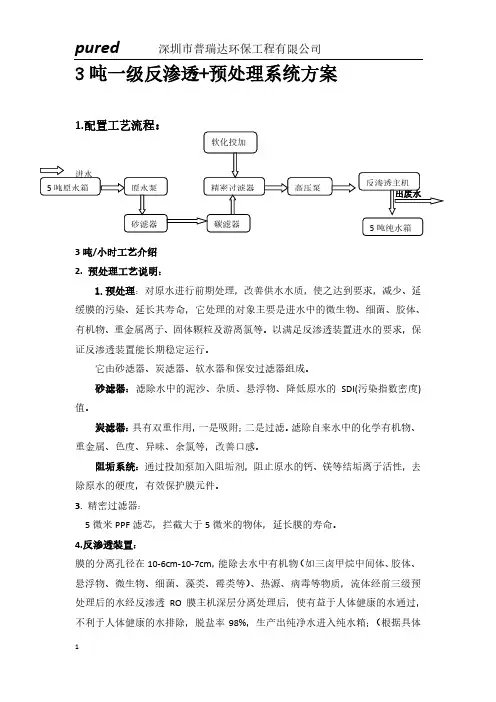

3吨一级反渗透+预处理系统方案3吨/小时工艺介绍2. 预处理工艺说明：1.预处理：对原水进行前期处理，改善供水水质，使之达到要求，减少、延缓膜的污染、延长其寿命，它处理的对象主要是进水中的微生物、细菌、胶体、有机物、重金属离子、固体颗粒及游离氯等。
以满足反渗透装置进水的要求，保证反渗透装置能长期稳定运行。
它由砂滤器、炭滤器、软水器和保安过滤器组成。
砂滤器：滤除水中的泥沙、杂质、悬浮物、降低原水的SDI(污染指数密度)值。
炭滤器：具有双重作用，一是吸附；二是过滤。
滤除自来水中的化学有机物、重金属、色度、异味、余氯等，改善口感。
阻垢系统：通过投加泵加入阻垢剂，阻止原水的钙、镁等结垢离子活性，去除原水的硬度，有效保护膜元件。
3. 精密过滤器：5微米PPF 滤芯，拦截大于5微米的物体，延长膜的寿命。
4.反渗透装置：膜的分离孔径在10-6cm-10-7cm ，能除去水中有机物（如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等）、热源、病毒等物质，流体经前三级预处理后的水经反渗透RO 膜主机深层分离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%，生产出纯净水进入纯水箱；（根据具体情况，膜过滤分一级或二级反渗透处理，本套水处理系统为一级反渗透。
一个良好系统设计可保证整个系统在3年内不用更换膜元件（使用寿命与水源水质有关）；在线电导率显示仪，随时动态显示净水生产的水质状态。
高压泵，提供膜透过水的工作压力。
保持产水率。
本套水处理系统为一级反渗透。
.反渗透控制描述：本系统根据高压、低压、液位、复位、开关等输入信号的变化改变进水阀、高压泵、冲洗阀等执行元件相对应的输出信号，达到自动控制一个标准的RO系统，实现压力保护、液位控制、开机/满水/自动冲洗等功能。
5. 精密过滤器：原水中可能含有前处理流失的滤料或未过滤除掉的大于5μm的污染物颗粒，为除去此类污染物质，本系统设计了精滤器。
数量：1台，设计出力：6-8m3/h，滤芯材质：PPF 熔喷树脂纤维,滤芯孔径：5μm滤芯尺寸：40″滤芯数量：5支5.1RO反渗透装置经过预处理单元处理后的原水，经过精滤器进一步滤除水中大于5μm的微粒，然后进入高压泵，经高压泵增压后进入逆渗透膜组件，由于RO膜的选择透过性能，水在高压下可以透过RO膜进入淡水侧，而各种盐份则随高压水流冲出，使水一分为二，从而达到盐与水分离的目的。

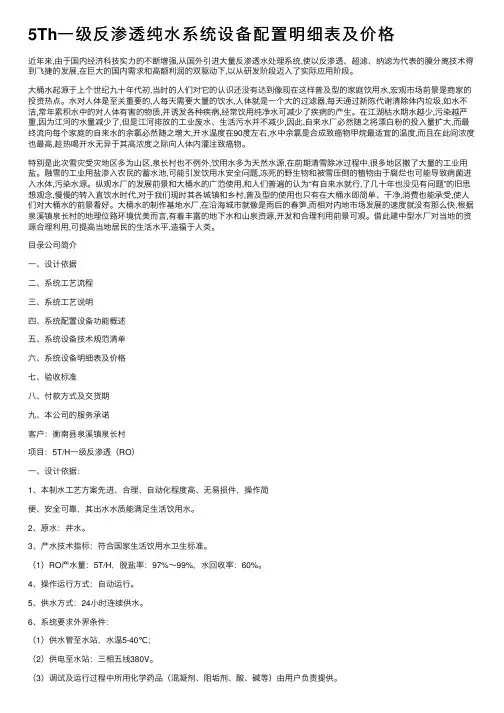

5Th⼀级反渗透纯⽔系统设备配置明细表及价格近年来,由于国内经济科技实⼒的不断增强,从国外引进⼤量反渗透⽔处理系统,使以反渗透、超滤、纳滤为代表的膜分离技术得到飞捷的发展,在巨⼤的国内需求和⾼额利润的双驱动下,以从研发阶段迈⼊了实际应⽤阶段。
⼤桶⽔起源于上个世纪九⼗年代初,当时的⼈们对它的认识还没有达到像现在这样普及型的家庭饮⽤⽔,宏观市场前景是商家的投资热点。
⽔对⼈体是⾄关重要的,⼈每天需要⼤量的饮⽔,⼈体就是⼀个⼤的过滤器,每天通过新陈代谢清除体内垃圾,如⽔不洁,常年累积⽔中的对⼈体有害的物质,并诱发各种疾病,经常饮⽤纯净⽔可减少了疾病的产⽣。
在江湖枯⽔期⽔越少,污染越严重,因为江河的⽔量减少了,但是江河排放的⼯业废⽔、⽣活污⽔并不减少,因此,⾃来⽔⼚必然随之将漂⽩粉的投⼊量扩⼤,⽽最终流向每个家庭的⾃来⽔的余氯必然随之增⼤,开⽔温度在90度左右,⽔中余氯是合成致癌物甲烷最适宜的温度,⽽且在此间浓度也最⾼,趁热喝开⽔⽆异于其⾼浓度之际向⼈体内灌注致癌物。
特别是此次雪灾受灾地区多为⼭区,泉长村也不例外,饮⽤⽔多为天然⽔源,在前期清雪除冰过程中,很多地区撒了⼤量的⼯业⽤盐。
融雪的⼯业⽤盐渗⼊农民的蓄⽔池,可能引发饮⽤⽔安全问题,冻死的野⽣物和被雪压倒的植物由于腐烂也可能导致病菌进⼊⽔体,污染⽔源。
纵观⽔⼚的发展前景和⼤桶⽔的⼴范使⽤,和⼈们普遍的认为“有⾃来⽔就⾏,了⼏⼗年也没见有问题”的旧思想观念,慢慢的转⼊直饮⽔时代,对于我们现时其各城镇和乡村,普及型的使⽤也只有在⼤桶⽔即简单、⼲净,消费也能承受,使⼈们对⼤桶⽔的前景看好。
⼤桶⽔的制作基地⽔⼚,在沿海城市就像是⾬后的春笋,⽽相对内地市场发展的速度就没有那么快,根据泉溪镇泉长村的地理位臵环境优美⽽⾔,有着丰富的地下⽔和⼭泉资源,开发和合理利⽤前景可观。
借此建中型⽔⼚对当地的资源合理利⽤,可提⾼当地居民的⽣活⽔平,造福于⼈类。
⽬录公司简介⼀、设计依据⼆、系统⼯艺流程三、系统⼯艺说明四、系统配置设备功能概述五、系统设备技术规范清单六、系统设备明细表及价格七、验收标准⼋、付款⽅式及交货期九、本公司的服务承诺客户：衡南县泉溪镇泉长村项⽬：5T/H⼀级反渗透（RO）⼀、设计依据：1、本制⽔⼯艺⽅案先进、合理、⾃动化程度⾼、⽆易损件，操作简便、安全可靠，其出⽔⽔质能满⾜⽣活饮⽤⽔。
一级反渗透设备
大型RO反渗透设备一级反渗透设备
一、反渗透设备简介
反渗透设备是采用膜法分离的水处理技术，是自然界中渗透现象的逆过程（对含盐水以外界推动力克服渗透压而使水分子通过膜的逆向渗透过程）。
1．反渗透水处理工艺基本上属于物理脱盐方法，它在诸多方面具有传统的水处理方法所没有的优点：
·反渗透是在室温条件下，采用无相变的物理方法将含盐给水进行脱盐、纯化。
目前，超薄复合膜元件的脱盐率可达99.5%以上，并可同时去除水中的胶体、有机物、细菌、病毒等。
·水的处理仅靠水的压力作为推动力，其能耗在许多处理方法中最低。
·不用大量的化学药剂和酸、碱再生处理，无化学废液及废酸、碱液排放，无环境污染。
·反渗透装置可连续运行制水，系统简单，操作方便，产品水水质稳定。
·运行维护和设备维护工作量很少。
·设备占地面积少，需要的空间也小。
二、典型一级反渗透机组工艺流程图
三、反渗透纯水设备主要工艺流程说明
反渗透预处理
反渗透预处理设计考虑因素
•膜元件种类
•进水水质( 水源及其变化)
•进水流量
•反渗透的回收率( 高回收率意味着需要更好的预处理)
•后处理设备和要求
反渗透进水中含有的难溶盐及相关成分达到下表中所列的浓度时，均应在预处理中采取相应措施，以防止反渗透膜结垢。
1．原水罐（可选）
储存原水，缓冲原水管中水压不稳定对水处理系统造成的冲击，同时用于沉淀地下水中的大泥沙颗粒及其它可沉淀物质。
2．混凝剂添加：主要是除去水中微小粒径的悬浮物胶体。
因为这些微小的颗粒在水中不会受重力的作用而沉降，也难在后续的过滤器中去除，因而需要对原水进行混凝处理。
它是通过在原水中投加混凝剂，使之与水中悬浮物及胶体生成较大絮片，然后通过多介质过滤器过滤去除。
当原水中铁的含量小于0.3mg/L、悬浮物的含量小于20 mg/L时，预处理可以不采用此装置。
当水中悬浮物及胶体物质的含量比较高时，一般需要使用混凝剂添加装置
3．原水泵
恒定系统供水压力，稳定供水量。
4.多介质过滤器采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。
保证设备的产水质量，延长设备的使用寿命。
5．其可以除去水中游离氯和有机物以保护反渗透设施。
游离氯可以氧化破坏反渗透膜，反渗透一般要求进水余氯<0.1ppm；有机物不仅是微生物的饵料，而且当其浓缩到一定程度后，可以溶解有机膜材料，使膜性能劣化。
水中有机物种类繁多，不同的有机物对反渗透膜的危害也不一样，因而在反渗透预处理系统设计时，如果水中总有机碳（TOC）的含量超过2mg/L，一般需要进行处理，对于以自来水为水源的净化系统，活性炭吸附是必要的，因为地表水中有机物含量较高。
由于活性炭吸附法设备简单，投资小，运行操作简单，处理效果容易控制等优点，所以广泛的应用于水处理净化系统中。
6．软化水设备/加药阻垢装置作用：防止难溶盐在反渗透膜表面结垢。
软化是利用离子交换树脂与水中的钙镁等离子进行交换，将水中的钙镁离子去除。
软化的优点是可以比较彻底地去除水中钙镁离子，避免这些离子在反渗透装置中结垢，其缺点是设备投资高，运行到一定时间后需要进行再生。
添加阻垢剂可以延缓盐晶体成长来推迟沉淀过程，采用此方法也可防止反渗透的结垢污染。
但是由于钙镁离子仍然存在于水中，反渗透出水的钙镁离子会比使用软化要高，而采用加药阻垢的方式较易实现自动化控制，且设备简单成本较低。
另外使用阻垢剂还可以减低硅沉淀，而软化则不能，这一点非常适合地下水水源处理。
软化设施的成本与流量成正比关系，而阻垢剂添加设施的成本与流量关系不大，因此，双级反渗透和器型系统，多采用阻垢剂添加系统
7．精密过滤器又称保安过滤器，其作用是截留原水中的大于5微米的颗粒，以保证反渗透膜不被大颗粒的悬浮物划伤。
因为反渗透膜的厚度约为10微米左右，原水中较大的颗粒经高压泵加速后极易划伤反渗透膜表面的脱盐表皮层或可能击穿反渗透膜组件，因而一般反渗透设备前都要安装5微米精密过滤器。
采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除，使RO反渗透设备运行更安全、更可靠。
8．经过上述处理后的水才能达到反渗透膜的进水标准，进水在压力作用下，水透过反渗透膜成为纯水；水中的杂质被反渗透膜截留并被浓水带出，利用反渗透技术可以有效地去除水中的无机盐类离子、胶体、细菌、病毒、细菌内毒素和大部分有机物等杂质。
反渗透系统除盐率一般为95-99%。
一级反渗透设备出水在线监测电导率一般在1-10us之间。
所产纯水各项指标均达到国家纯净饮水标准GB17323。
9．紫外线杀菌（可选）杀灭由二次污染产生的细菌彻底保证成品水的卫生指标.
四、反渗透纯净水设备的主要特点
▼采用进口反渗透膜，脱盐率高，使用寿命长，运行成本低廉；
▼采用全自动预处理系统，实现无人化操作；
▼采用进口增压泵，高效率低噪音，稳定可靠；
▼在线水质监测控制，实时监测水质变化，保障水质安全；
▼全自动电控程序，还可选配触摸屏操作，使用方便；
▼切合当地水质的个性化设计，全方位满足需求
五、反渗透纯化水设备运行参数及出水指标
单机出力：0.25M3/H-100 M3/H（根据客户需求定制）
脱盐率：反渗透系统>98%（根据工艺需求定制单级或双级反渗透机组）
操作压力：1Mpa-1.5Mpa
回收率：50%-75%
产品出水电导率：<10μs/CM（原水<500μs/CM）
出水水质达到：《国家生活饮用水标准》、《世界卫生组织直饮水标准》、《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》、《瓶装饮用纯净水卫生标准(GB17324-1998)》要求。
六、反渗透净化水设备适用范围
纯净水生产厂纯净水制备
可配备海扬水处理公司生产的全自动灌装机，组成全自动桶装水/瓶装水生产线。
·食品行业原料配制用水
如添加剂的勾兑、配料、汤料或汁液的配比等，可改善口感、抑制有机物滋生，提高产品保存期限
·乳品、饮料、制酒行业用水制备
建议采用双级反渗透装置，防止因水中异物导致口感不佳，最大限度的提高产品品质，抑制有机物滋生，提高产品保存期限
·乳品、饮料、制酒行业用水制备
建议采用双级反渗透装置，防止因水中异物导致口感不佳，最大限度的提高产品品质，抑制有机物繁殖，提高产品保存期限
·化工行业用水
用于化工原料液的配比，化工产品制造，化工循环水等，有效防止因水中离子超标而造成的附加化学反应和品质偏差
·电力行业锅炉用水
用于锅炉补给水，火力发电锅炉、厂矿中低压锅炉动力系统的补给水，提高生产效率，延长设备使用寿命。
·海水、苦咸水淡化饮用
用于海岛、舰船、海上钻进平台、苦咸水地区的水源淡化，使之达到直接生饮标准。
·养殖、园艺给水
用于畜牧养殖行业，苦咸水淡化，促进动物生长，防止因水质问题引起的各种疾病。
也用于园艺培育中的培养育种等，提高生物活性。
