(课标通用)甘肃省2019年中考物理总复习 素养全练16 欧姆定律(二)试题

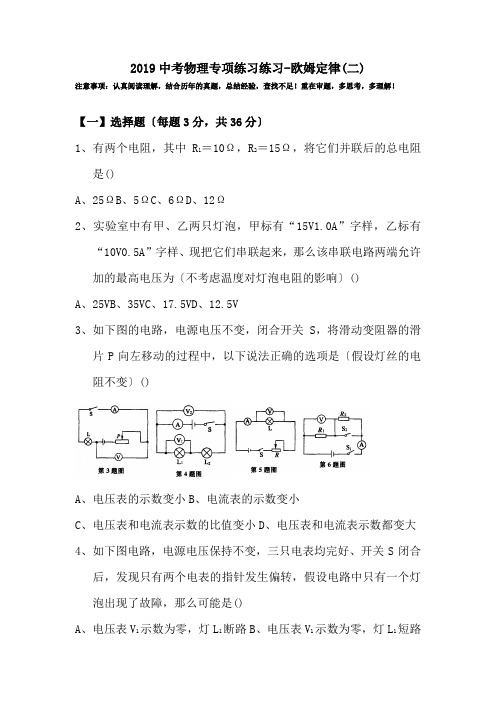

2019中考物理专项练习练习-欧姆定律(二)注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！【一】选择题〔每题3分，共36分〕1、有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是()A、25ΩB、5ΩC、6ΩD、12Ω2、实验室中有甲、乙两只灯泡，甲标有“15V1.0A”字样，乙标有“10V0.5A”字样、现把它们串联起来，那么该串联电路两端允许加的最高电压为〔不考虑温度对灯泡电阻的影响〕()A、25VB、35VC、17.5VD、12.5V3、如下图的电路，电源电压不变，闭合开关S，将滑动变阻器的滑片P向左移动的过程中，以下说法正确的选项是〔假设灯丝的电阻不变〕()A、电压表的示数变小B、电流表的示数变小C、电压表和电流表示数的比值变小D、电压表和电流表示数都变大4、如下图电路，电源电压保持不变，三只电表均完好、开关S闭合后，发现只有两个电表的指针发生偏转，假设电路中只有一个灯泡出现了故障，那么可能是()A、电压表V1示数为零，灯L1断路B、电压表V1示数为零，灯L1短路C、电流表A示数为零，灯L2断路D、电流表A示数为零，灯L2短路5、在如下图的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大、以下判断中正确的选项是()A、可能是灯L断路B、一定是灯L短路C、可能是滑动变阻器R断路D、一定是滑动变阻器R的滑片向左滑动6、如下图，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，那么R2的电阻和电源电压分别是()A、10Ω9VB、20Ω6VC、20Ω9VD、10Ω6V7、如下图的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5A、，电压表的示数12V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的0.3A、那么()A、R1＝16ΩB、R1＝40ΩC、R2＝16ΩD、R2＝24Ω8、如下图，电源电压恒定，当闭合开关S后，向右移动变阻器R的滑片过程中，○A○V示数的变化情况是()A、○A示数变小、○V示数变大B、○A示数变小、○V示数不变C、○A示数变大、○V示数不变D、○A示数变大、○V示数变大9、在图所示的电路中，闭合开关S，滑动变阻器的滑片向右滑动的过程中，以下说法正确的选项是()A、电流表的示数变小，电压表的示数变小B、电流表的示数变小，电压表的示数变大C、电流表的示数不变，电压表的示数变小D、电流表的示数变大，电压表的示数变大10、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示、那么以下判断正确的选项是()A、电源电压为10VB、定值电阻R1的阻值为20ΩC、滑动变阻器R2的阻值变化范围为0～10ΩD、变阻器滑片在中点时，电流表示数为0.3A11、某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路、假设开关闭合，其后果是()A、电压表不会烧坏，电流表可能烧坏B、两表不会被烧坏C、电压表不会被烧坏，但无示数D、两表会被烧坏12、如下图，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，以下说法中正确的选项是()A、电压表V1的示数增大，电压表V2的示数减小B、电阻R1和R2消耗的功率的变化量一定相等C、电压表V1减小的示数等于电压表V2增大的示数D、电压表V1减小的示数小于电压表V2增大的示数【二】填空题〔每空2分，共16分〕13、如下图，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，那么电阻R的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将_______，电压表的示数将_______〔填“变大”“变小”或“不变”〕、14、如下图，电源电压不变、闭合S1后，再闭合S2，电流表的示数_______，电压表的示数______、〔填“变大”“变小”或“不变”〕15、如下图的电路中，R2的阻值为3Ω，闭合开关之后，电压表的示数为6V，电流表的示数为1A，那么R1＝_______Ω，电源电压为_______V；如果断开开关，电压表的示数是_______V、【三】实验分析题〔共48分〕16、电阻触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置、(1)其工作原理利用了在材料、横截面积一定时，导体的长度越长，导体的电阻就越_______的规律、(2)以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如下图电路，电源电压不变、当触摸点在竖直方向移动时，假设测得R2两端电压增大，那么可知R2阻值_______，触摸点P到屏下端的距离_______〔以上两空填“增大”“减小”或“不变”〕、17、〔2017无锡〕在如下图的电路中，闭合开关S，灯L不亮，电压表有示数、电路中各处均接触良好、(1)请写出发生上述现象的三个可能原因：_______；_______；_______、(2)为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况、假设电流表有示数，说明上述现象产生的原因是_______〔写出一个可能原因〕；假设电流表无示数，说明上述现象产生的原因是__________________________、(3)小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因、此操作方案是否可行，请说明理由：___________________________、18、利用如图甲所示实验电路，探究“通过导体的电流跟电压的关系”时：(1)需要_______个定值电阻、(2)滑动变阻器的作用是_______、(3)利用实验数据作出的FU关系图线，与图乙中的_______最接近、19、在测量额定电压为2.5V的小灯泡工作时的电阻实验中：(1)在连接电路时，开关应_______、(2)晓明同学连接完电路后，闭合开关，发现电压表向右偏转，而电流表指针向零刻度的左边偏转，造成这一现象的原因是_______、(3)晓明同学排除故障后连接成了如下图的电路，闭合开关，发现灯泡较暗，为了让小灯泡正常发光，应将滑动变阻器的滑片向_______端〔填“左”或“右”〕移动、(4)当小灯泡正常发光时，电流表指针如图乙所示，那么通过灯泡的电流是_______A，小灯泡正常工作时的电阻是_______Ω、〔结果保留一位小数〕20、某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻R x，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关、图甲是没有连接完整的实物电路、(1)请你用笔画线代替导线将实物电路连接完整、(2)连好电路闭合开关前，应将滑动变阻器滑片P置于______端〔填“最左”或“最右”〕、(3)实验中，闭合开关，移动滑片、电流表、电压表均无示数，为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时、对应的现象如下表所示、由此可以判断电路发生的故障是_______、(4)排除故障后进行实验，当电压表示数为2.4V时，电流表的示数如图乙所示，这时电流为______A，他们利用此组数据即得出该待测电阻R x的阻值，结束了实验、你认为他们这种做法有何不妥？答______________________________、21、如下图，电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图、(1)对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来、(2)实验操作中有可能出现以下A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象、其错误属于()A、电流表的正负接线柱接反B、电压表的量程选小了C、电阻R x发生了短路D、把滑动变阻器下端两接线柱连入电路(3)电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数_______〔填“变大”“变小”或“不变”〕、(4)实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的R x＝_____Ω、(5)此实验要多次测量电阻值，最后求电阻值的平均值，其目的是_______、22、小明同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测定额定电压为2.5V的小灯泡电阻的实验、(1)请你根据图中所示的实物连线图，在图的虚线框内画出该实验的电路图、(2)连接电路时，应将开关断开；闭合开关前，滑动变阻器的滑片P应滑在_______端、(3)小明同学闭合开关后，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是______〔填字母序号〕A、“检查电路是否断路”B、“更换小灯泡”C、“移动滑动变阻器测算观察小灯泡是否发光”(4)上表中的数据是按正确的操作测得的，根据表中的数据计算出三次小灯泡的阻值不相等，且随电压的增大而增大，其原因是_____________________、23、同学们在做教材上的电学实验时，发现2B、HB铅笔芯的软硬不同，其实验效果亦不同，他们猜想铅笔芯的电阻可能与其软硬程度有关、于是同学们做实验来检验其猜想是否正确、(1)林清同学的设计思路如下图，请指出她设计中的错误和不足、(2)伟鹏同学说：“不如直接用‘伏安法’测量它们的电阻进行比较”、请你写出他的实验方案、要求：①画出电路图；〔铅笔芯用“”表示〕②写出实验步骤；③进行分析论证、参考答案1～5CCDBA6～10BCACD11～12AD13、10变小变大14、变大变大15、69916、(1)大(2)增大增大17、(1)1(2)调节定值电阻两端的电压(3)B18、(1)1(2)调节定值电阻两端的电压(3)B19、(1)断开(2)电流表接线柱接反了(3)左(4)0.269.620、(1)如图(2)最左(3)c、d间导线断路(4)0.3没有多次测量取平均值21、(1)如下图、(2)C(3)变小(4)5(5)减小误差22、(1)如下图、(2)最右(B端)(3)c(4)灯丝电阻与温度有关23、(1)错误：没控制两支铅笔芯的长度和横截面积相同不足：先后两次观察比较灯的亮度不如同时观察比较灯的亮度更直观、更明显〔或假设阻值相近，灯的亮度变化不明显或通过视觉判断灯的亮度不可靠〕(2)①如下图、②略③略。

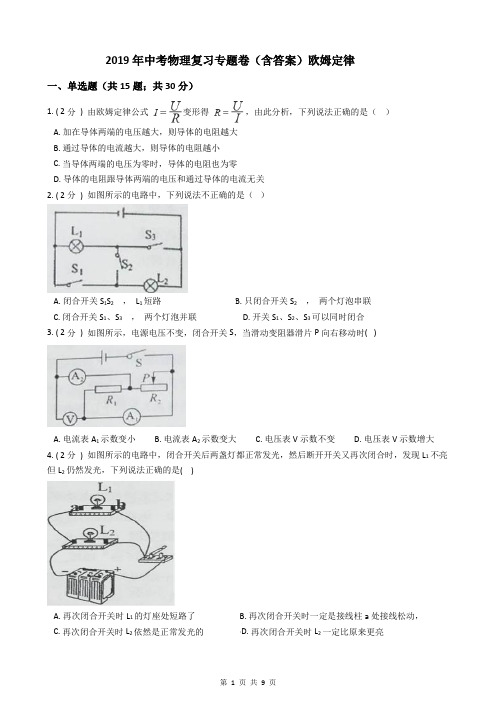

2019年中考物理复习专题卷（含答案）欧姆定律一、单选题（共15题；共30分）1. ( 2分) 由欧姆定律公式变形得，由此分析，下列说法正确的是（）A. 加在导体两端的电压越大，则导体的电阻越大B. 通过导体的电流越大，则导体的电阻越小C. 当导体两端的电压为零时，导体的电阻也为零D. 导体的电阻跟导体两端的电压和通过导体的电流无关2. ( 2分) 如图所示的电路中，下列说法不正确的是（）A. 闭合开关S1S2，L1短路B. 只闭合开关S2，两个灯泡串联C. 闭合开关S1、S3，两个灯泡并联D. 开关S1、S2、S3可以同时闭合3. ( 2分) 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时( )A. 电流表A1示数变小B. 电流表A2示数变大C. 电压表V示数不变D. 电压表V示数增大4. ( 2分) 如图所示的电路中，闭合开关后两盏灯都正常发光，然后断开开关又再次闭合时，发现L1不亮但L2仍然发光，下列说法正确的是( )A. 再次闭合开关时L1的灯座处短路了B. 再次闭合开关时一定是接线柱a处接线松动，C. 再次闭合开关时L2依然是正常发光的D. 再次闭合开关时L2一定比原来更亮5. ( 2分) 己知R1：R2=2：3，将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（）A. I1：I2=3：2 U1：U2=1：1B. I1：I2=3：2 U1：U2=3：2C. I1：I2=2：3 U1：U2=1：1D. I1：I2=1：1 U1：U2=2：36. ( 2分) 小明“测量小灯泡的电功率”，根据如图所示的电路连好后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是（）A. 小灯泡发生短路B. 小灯泡发生断路C. 滑动变阻器发生短路D. 滑动变阻器的滑片接触不良7. ( 2分) 如图是电阻甲和乙的U-I，图象，下列说法正确的是（）A. 甲的电阻值保持10 不变B. 乙的电阻值保持不变C. 甲、乙并联在电路中，当电源电压为2v时，电路总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，电源电压为8V8. ( 2分) 在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是（）A. A的示数变小，V1的示数不变，V2的不数变小B. A的示数变大，V1的示数变大，V2的示数变小C. A的示数变小，V1的示数不变，V2的示数变大D. A的示数变大，V1的示数变小，V2的示数变大9. ( 2分) 如图，电源电压不变。

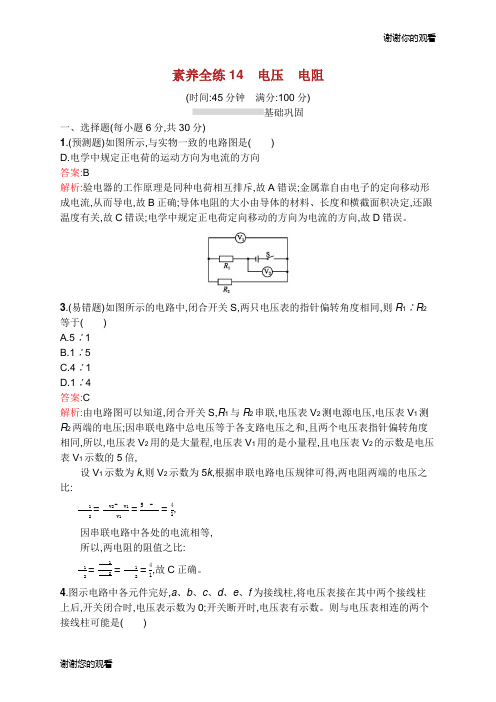

素养全练14电压电阻(时间:45分钟满分:100分)基础巩固一、选择题(每小题6分,共30分)1.(预测题)如图所示,与实物一致的电路图是()D.电学中规定正电荷的运动方向为电流的方向答案:B解析:验电器的工作原理是同种电荷相互排斥,故A错误;金属靠自由电子的定向移动形成电流,从而导电,故B正确;导体电阻的大小由导体的材料、长度和横截面积决定,还跟温度有关,故C错误;电学中规定正电荷定向移动的方向为电流的方向,故D错误。

3.(易错题)如图所示的电路中,闭合开关S,两只电压表的指针偏转角度相同,则R1∶R2等于()A.5∶1B.1∶5C.4∶1D.1∶4答案:C解析:由电路图可以知道,闭合开关S,R1与R2串联,电压表V2测电源电压,电压表V1测R2两端的电压;因串联电路中总电压等于各支路电压之和,且两个电压表指针偏转角度相同,所以,电压表V2用的是大量程,电压表V1用的是小量程,且电压表V2的示数是电压表V1示数的5倍,设V1示数为k,则V2示数为5k,根据串联电路电压规律可得,两电阻两端的电压之比:--,因串联电路中各处的电流相等,所以,两电阻的阻值之比:,故C正确。

4.图示电路中各元件完好,a、b、c、d、e、f为接线柱,将电压表接在其中两个接线柱上后,开关闭合时,电压表示数为0;开关断开时,电压表有示数。

则与电压表相连的两个接线柱可能是()A.a和bB.c和dC.a和fD.e和f答案:D5.如图所示电路,闭合开关,甲、乙两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两电表指针仍明显偏转。

造成此现象的原因可能是()A.甲灯泡短路B.乙灯泡短路C.甲灯泡断路D.乙灯泡断路〚导学号77164132〛答案:C解析:首先分析电路的连接方式为并联,电流表测灯乙电流,电压表测量灯乙的电压。

若甲灯泡短路,电流表、电压表均无示数。

乙灯泡短路,电压表无示数。

甲灯泡断路,电流表、电压表不受影响,仍明显偏转。

乙灯泡断路,电流表无示数。

初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、一个定值电阻当其两端的电压从2V增加到3V，通过该电阻的电流增加了0.2A，那么该电阻的阻值为（）A．5Ω B．10Ω C．15Ω D．无法判断2、如图所示的电路中，滑片P位于滑动变阻器的中点，当在a，b间加上60V 的电压时，c，d间的电压表示数为20V，若在c，d间加上60V的电压，同样的电压表接在a，b间，则此时电压表的示数为（）A．120V B．60V C．30V D．20V3、如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A4、对一确定的导体，其电阻R=所表示的意义是（）A．加在导体两端的电压越大，则电阻越大B．导体的电阻与电压成正比与电流成反比C．导体电阻等于导体两端电压与通过导体的电流之比D．导体中电流越小则电阻越大5、小刚用如图5所示电路探究"一段电路中电流跟电阻的关系".在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数再调节滑片位置6、如图所示，电源电压不变，S闭合后，两灯都发光，一段时间后，其中一灯突然熄灭，电流表、电压表的示数都不变，产生这一现象的原因是()A．L1断路B．L2断路C．L1短路D．L2短路7、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。

将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小8、在图1所示的电路中，电源电压保持不变。

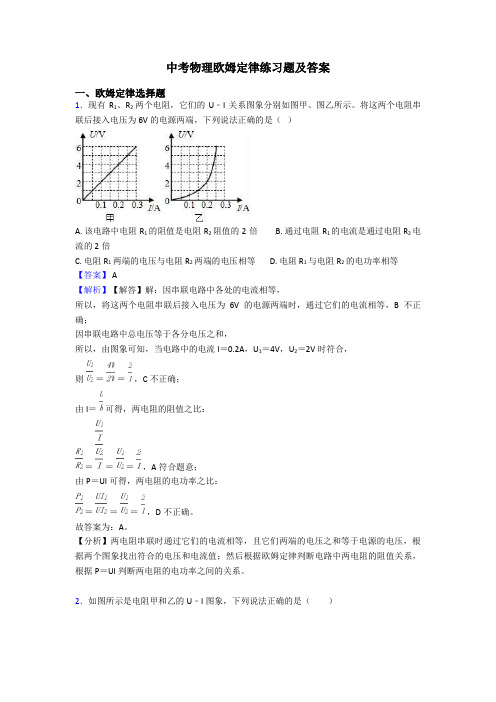

中考物理欧姆定律练习题及答案一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。

将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。

故答案为：A。

【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

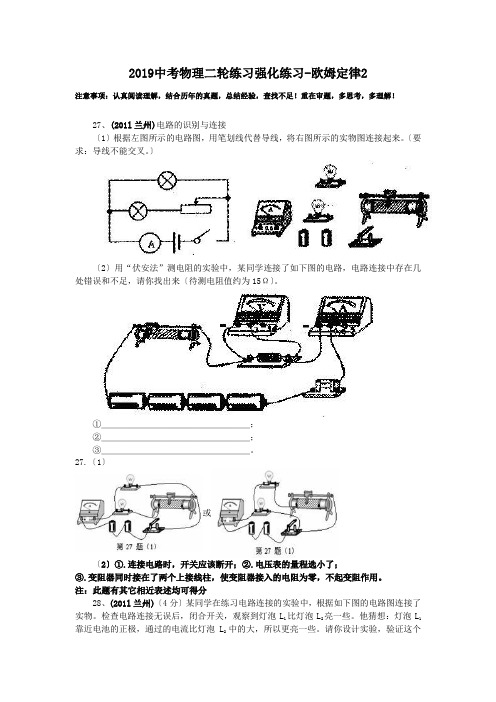

2019中考物理二轮练习强化练习-欧姆定律2注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！27、(201l兰州)电路的识别与连接〔1〕根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来。

〔要求：导线不能交叉。

〕〔2〕用“伏安法”测电阻的实验中，某同学连接了如下图的电路，电路连接中存在几处错误和不足，请你找出来〔待测电阻值约为15Ω〕。

①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿；③＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

27.〔1〕或〔2〕①.连接电路时，开关应该断开；②.电压表的量程选小了；③.变阻器同时接在了两个上接线柱，使变阻器接入的电阻为零，不起变阻作用。

注：此题有其它相近表述均可得分28、(201l兰州)〔4分〕某同学在练习电路连接的实验中，根据如下图的电路图连接了实物。

检查电路连接无误后，闭合开关，观察到灯泡L1比灯泡L2亮一些。

他猜想：灯泡L1靠近电池的正极，通过的电流比灯泡L2中的大，所以更亮一些。

请你设计实验，验证这个猜想是错误的。

实验方案：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿〔所需仪器不限〕。

灯泡L1比L2亮的原因是：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

28.〔每空2分共4分〕实验方案：将电流表分别串联在A、B、C三点，闭合开关，测量出A、B、C三点的电流，比较其大小〔或：将两只灯泡的位置调换后，闭合开关，观察两只灯泡的亮度是否变化〕。

25、(201l兰州)如下图的电路中，灯泡L1、L2分别标有“6V3.6W”和“12V6W”的字样〔不考虑温度对灯丝电阻的影响〕。

开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为＿＿＿＿V；乙图中，电流表最大示数为＿＿＿＿A。

25.170.2518、(201l兰州)如下图的是插入式电阻箱的结构示意图。

它的最大电阻值是＿＿＿＿Ω，图中A、B两个接线柱之间的电阻值是＿＿＿＿Ω。

欧姆定律一、选择题10．如图所示，电源电压恒定．闭合开关S1、S2，电压表示数为9 V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R l和R2的阻值分别是A．6Ω2ΩB．6Ω3ΩC．4Ω2ΩD．4Ω3Ω11．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大15．如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大10.图6所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。

如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D．电压表的示数变小，灯L变亮11．如图5所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。

当铜环从A向B端滑动时，电压表示数和小灯泡亮暗的变化情况是A．V示数变小，灯变亮B．V示数变大，灯变亮C．V示数变小，灯变暗D．V示数变大，灯变暗10．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中A．电压表示数变大．电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数变小18．如图所示，开关S闭合后，电路正常工作，电压表有一定的示数。

一段时间后，电压表的示数突然变为零，则故障可能是R1_______或R2_______。

(填“短路”或“断路”)12．酒精测试仪可检测驾驶员是否酒后驾车，如图是它的原理图。

中考物理总复习《欧姆定律》专项测试题(附参考答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示电路中，电源电压U＝4.5V，且保持不变，灯泡L标有“2.5 V，1.25W”字样，变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3 V。

为保护电路，变阻器接入电路的阻值范围是（不计灯泡电阻的变化）（）A．4Ω~10ΩB．5Ω~20ΩC．4Ω~20ΩD．5Ω~10Ω2．如图的电路图，电源电压恒为30V，定值电阻R2=40Ω，R3=30Ω，滑动变阻器R1的规格为“80Ω 1A”，电流表A1的量程为0-3A，电流表A2的量程为0-0.6A，电压表的量程为0-15V，下列说法不正确的是A．只闭合开关S，R1和R3串联，将滑片P从a端滑至中点,电路中电流变大B．只闭合开关S、S3，调节滑片P的位置并保证电路安全，则R1两端电压的范围是12V~15VC．只闭合开关S、S1、S2，调节滑片P的位置并保证电路安全，则R1接入电路的阻值范围是30Ω~80ΩD．只闭合开关S、S1、S2，调节滑片P在R1的a端，此时电流表A1的示数为1.125A 3．如图所示，闭合开关S，使滑动变阻器的滑片向左移动，则A ．电流表示数变小B ．电压表示数变小C ．电压表示数不变D ．灯泡变暗 4．如图所示的电路中，R 1、R 2为定值电阻，电源电压不变，闭合开关S 1、S 2，两表均有示数；闭合开关S 1，断开开关S 2，则（ ）A ．电流表的示数变小，电压表与电流表示数之比变小B ．电流表的示数变大，电压表与电流表示数之比变小C ．电流表的示数变小，电压表与电流表示数之比不变D ．电流表的示数变大，电压表与电流表示数之比变大5．在“探究串联电路中电压大小的关系”实验中，某 同学用电压表分别测出如图中 AB 、BC 、AC 三处的 电压大小．为了进一步探究电压大小关系总结普遍 规律．他下一步的操作应该是（ ）A ．将电源两极对调，再次测量 AB 、BC 、AC 三处的 电压大小B ．改变开关 S 的位置，再次测量 AB 、BC 、AC 三处 的电压大小C ．将图中两只灯泡位置对调，再次测量 AB 、BC 、 AC 三处的电压大小D ．换用不同规格的灯泡，再次测量 AB 、BC 、AC 三处的电压大小6．现有两个阻值未知的电阻1R 和2R ，为了比较它们的阻值大小，小明设计了如图所示的四种电路，其中可行的是（ ）A．①①①B．①①①C．①①①D．①①①7．下列关于电学基础知识的说法，正确的是（）A．摩擦起电的实质是正电荷发生了转移B．电路中有持续电流的条件是电路中有电源且电路闭合C．只要电子在运动，电路中就一定有电流D．导体两端的电压跟导体中的电流成正比8．如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变9．对如图所示电路，当闭合开关后向右移动滑动变阻器滑片时，下列分析正确的是（）A．电流表A的示数变大B．电压表V的示数变大C．电阻R0消耗的功率变大D．电阻R消耗功率不变10．如图所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时（）A．电流表示数不变、电压表示数变大B．电流表示数变小、电压表示数变大C．电流表示数不变、电压表示数变小D．电流表示数变大，电压表示数不变二、填空题11．为了纪念物理学家所做出的巨大贡献，有些物理量和物理定律就用他们的名字命名，请仿照示例写出一个以物理学家命名的物理定律及利用他名字作为单位的物理量，示例：牛顿第一定律﹣力；定律﹣。

素养全练15欧姆定律(一)(时间:45分钟满分:100分)基础巩固一、选择题(每小题6分,共24分)1.如图所示的电阻接入电压为6 V的电路中,这时通过电阻箱的电流为()A.1 AB.1.5 AC.0.6 AD.无法确定答案:B2.(预测题)如图所示的电路中,当只闭合开关S1时,电流表、电压表的示数分别为I1、U1,当开关S1、S2都闭合时,电流表、电压表的示数分别为I2、U2,则下列关系式正确的是()A.I2=I1、U2<U1B.I2>I1、U2=U1C.I2>I1、U2>U1D.I2<I1、U2<U1答案:C解析:当只闭合开关S1时,R1与R2串联,电压表测R2两端的电压U1,电流表测电路中的电流I1;当开关S1、S2都闭合时,电路为R2的简单电路,电压表测R2两端的电压U2,电流表测电路中的电流I2。

因串联电路中总电阻等于各分电阻之和,所以,电路中的总电阻变小。

由I=可知,电路中的电流变大,即电流表的示数变大,则I2>I1;由U=IR可知,R2两端的电压变大,即电压表的示数变大,则U2>U1,故C正确。

3.如图所示的电路中,闭合S1、S2,电流表A1的示数为0.5 A,A2的示数为0.3 A,电阻R2的阻值为10 Ω。

下列说法正确的是()A.通过电阻R1的电流为0.5 AB.电源电压为5 VC.电阻R1的阻值为15 ΩD.若断开开关S2,电流表A1示数变大答案:C解析:由电路图可知,两电阻并联,电流表A2测R2支路的电流,电流表A1测干路的电流;开关S1控制整个电路,开关S2控制电阻R1;因为并联电路中干路电流等于各支路电流之和,所以通过电阻R1的电流:I1=I-I2=0.5A-0.3A=0.2A,故A错误;又因为并联电路中各支路两端的电压相等,故根据欧姆定律可得,电源的电压:U=U2=I2R2=0.3A×10Ω=3V,故B错误;电阻R1的阻值:R1==15Ω,故C正确。

一、初中物理欧姆定律问题1．在图所示的电路中，电源电压U保持不变。

现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。

其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=UR可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值1211222212111UI I I R RIUI I I RR+==+=+=+，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，21RR变大，2II变大，电流表A1示数与A2示数的比值变大，②可行，故选B。

2．在图所示的电路中，W为一个稳压管，其作用是确保C、D之间的电压U CD不变，只要流过稳压管W的电流在5mA和25mA之间，U CD将稳定为15V。

R2为一可变电阻，它的最小值为1000Ω，最大值为无穷大（即断路）。

设电源电压U为25V，则当R2变化时，为了确保U CD为15V，则R1阻值为范围应为（）A ．250Ω~2000ΩB ．400Ω~500ΩC ．250Ω~400ΩD ．500Ω~2000Ω【答案】B 【解析】 【分析】 【详解】当R 2的电阻是1000Ω时，通过R 2的电流为15V=0.015A=15mA 1000Ω由于稳压管的电流范围是5mA 到25mA ，则通过R 1的电流为20mA 到40mA ，根据欧姆定律可以计算出R 1的电阻范围10V =5000.02A Ω，10V=2500.04AΩ 即R 1的电阻范围500Ω～250Ω之间；同理，当R 2的电阻是无穷大时，由于稳压管的电流范围是5mA 到25mA ，可以计算出R 1的电阻范围在2000Ω～400Ω之间；而这两部分的公共部分是400Ω～500Ω。
