2021年上海中考一模物理试题(上海市徐汇区)

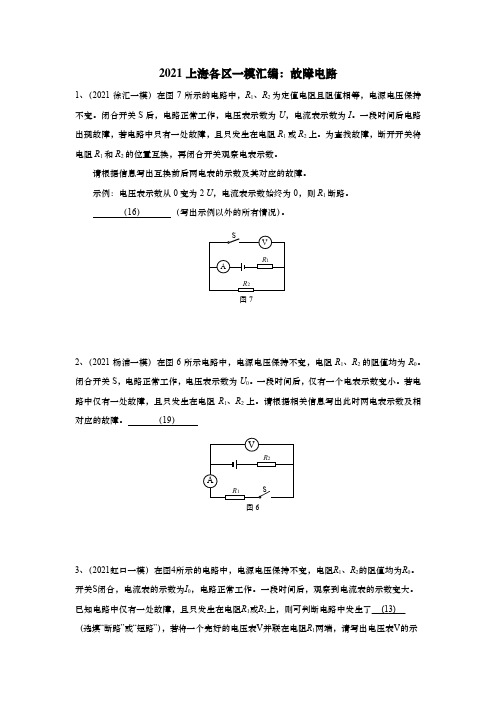

2021上海各区一模汇编：故障电路1、（2021徐汇一模）在图7所示的电路中，R 1、R 2为定值电阻且阻值相等，电源电压保持不变。

闭合开关S 后，电路正常工作，电压表示数为U ，电流表示数为I 。

一段时间后电路出现故障，若电路中只有一处故障，且只发生在电阻R 1或R 2上。

为查找故障，断开开关将电阻R 1和R 2的位置互换，再闭合开关观察电表示数。

请根据信息写出互换前后两电表的示数及其对应的故障。

示例：电压表示数从0变为2 U ，电流表示数始终为0，则R 1断路。

（16） （写出示例以外的所有情况）。

2、（2021杨浦一模）在图6所示电路中，电源电压保持不变，电阻R 1、R 2的阻值均为R 0。

闭合开关S ，电路正常工作，电压表示数为U 0。

一段时间后，仅有一个电表示数变小。

若电路中仅有一处故障，且只发生在电阻R 1、R 2上。

请根据相关信息写出此时两电表示数及相对应的故障。

（19）3、（2021虹口一模）在图4所示的电路中，电源电压保持不变，电阻R 1、R 2的阻值均为R 0。

开关S 闭合，电流表的示数为I 0，电路正常工作。

一段时间后，观察到电流表的示数变大。

已知电路中仅有一处故障，且只发生在电阻R 1或R 2上，则可判断电路中发生了________(13)（选填“断路”或“短路”），若将一个完好的电压表V 并联在电阻R 1两端，请写出电压表V 的示图7 S VA R 1R 2图6 S R 1R 2VA数及对应的故障。

________(14) 4、（2021松江一模）在图5所示电路中，电源电压为U 且保持不变。

闭合开关S ，电路正常工作。

一段时间后，灯突然熄灭。

若电路中只有一处故障，且只发生在灯L 或电阻R 处。

为进一步确定故障，现在AB 两点间接入一个电压表。

开关S 由断开到闭合，①若电压表指针发生偏转，则故障是 （19） ；②若电压表指针不发生偏转，请写出电压表示数及对应的故障。

（20）5、（2021金山一模）如图10所示电路中，电源电压保持不变，电阻R 1、R 2的阻值相等。

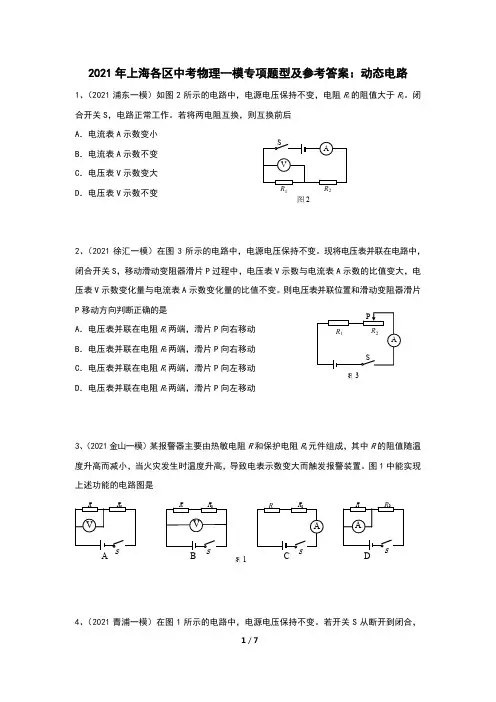

2021年上海各区中考物理一模专项题型及参考答案：动态电路1、（2021浦东一模）如图2所示的电路中，电源电压保持不变，电阻R 1的阻值大于R 2。

闭合开关S，电路正常工作。

若将两电阻互换，则互换前后 A．电流表A 示数变小B．电流表A 示数不变C．电压表V 示数变大 D．电压表V 示数不变2、（2021徐汇一模）在图3所示的电路中，电源电压保持不变。

现将电压表并联在电路中，闭合开关S，移动滑动变阻器滑片P 过程中，电压表V 示数与电流表A 示数的比值变大，电压表V 示数变化量与电流表A 示数变化量的比值不变。

则电压表并联位置和滑动变阻器滑片P 移动方向判断正确的是A．电压表并联在电阻R 1两端，滑片P 向右移动 B．电压表并联在电阻R 2两端，滑片P 向右移动 C．电压表并联在电阻R 1两端，滑片P 向左移动 D．电压表并联在电阻R 2两端，滑片P 向左移动3、（2021金山一模）某报警器主要由热敏电阻R 和保护电阻R 0元件组成，其中R 的阻值随温度升高而减小，当火灾发生时温度升高，导致电表示数变大而触发报警装置。

图1中能实现上述功能的电路图是4、（2021青浦一模）在图1所示的电路中，电源电压保持不变。

若开关S 从断开到闭合，图121图2图3电压表两次示数之比为3︰4，则开关断开时，R 1、R 2两端的电压之比为 A．1︰3 B．3︰1 C．3︰4 D．4︰35、（2021长宁一模）在图2所示的电路中，电源电压保持不变。

当开关S 由断开到闭合时，下列说法正确的是 A．电流表A 的示数变小B．电压表V 与电流表A 示数的比值不变 C．电压表V 的示数变小D．电压表V 与电流表A 示数的乘积不变6、（2021闵行一模）在图3所示的电路中电源电压保持不变，当开关S 从断开到闭合，电压表、电流表示数分别将 A 变大、变小 B 变小、变小 C 变小、变大 D 变大、变大7、（2021奉贤一模）如图2所示，已知电路元件均完好且电源电压保持不变。

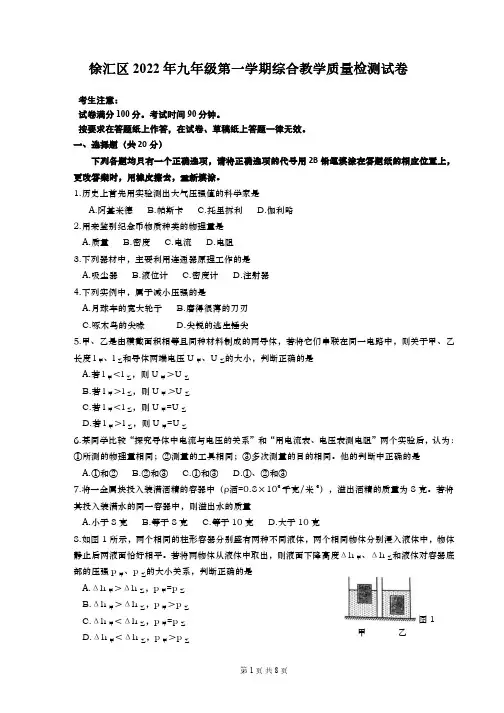

徐汇区2022年九年级第一学期综合教学质量检测试卷考生注意：试卷满分100分。

考试时间90分钟。

按要求在答题纸上作答，在试卷、草稿纸上答题一律无效。

一、选择题（共20分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1.历史上首先用实验测岀大气压强值的科学家是A.阿基米德B.帕斯卡C.托里拆利D.伽利略2.用来鉴别纪念币物质种类的物理量是A.质量B.密度C.电流D.电阻3.下列器材中，主要利用连通器原理工作的是A.吸尘器B.液位计C.密度计D.注射器4.下列实例中，属于减小压强的是A.月球车的宽大轮子B.磨得很薄的刀刃C.啄木鸟的尖喙D.尖锐的逃生锤尖5.甲、乙是由横截面积相等且同种材料制成的两导体，若将它们串联在同一电路中，则关于甲、乙长度l甲、l乙和导体两端电压U甲、U乙的大小，判断正确的是A.若l甲＜l乙，则U甲＞U乙B.若l甲＞l乙，则U甲＞U乙C.若l甲＜l乙，则U甲=U乙D.若l甲＞l乙，则U甲=U乙6.某同学比较“探究导体中电流与电压的关系”和“用电流表、电压表测电阻”两个实验后，认为：①所测的物理量相同；②测量的工具相同；③多次测量的目的相同。

他的判断中正确的是A.①和②B.②和③C.①和③D.①、②和③7.将一金属块投入装满酒精的容器中（ρ酒=0.8×103千克/米3），溢出酒精的质量为8克。

若将其投入装满水的同一容器中，则溢出水的质量A.小于8克B.等于8克C.等于10克D.大于10克8.如图1所示，两个相同的柱形容器分别盛有两种不同液体，两个相同物体分别浸入液体中，物体静止后两液面恰好相平。

若将两物体从液体中取出，则液面下降高度Δh甲、Δh乙和液体对容器底部的压强p甲、p乙的大小关系，判断正确的是A.Δh甲＞Δh乙，p甲=p乙B.Δh甲＞Δh乙，p甲＞p乙C.Δh甲＜Δh乙，p甲=p乙D.Δh甲＜Δh乙，p甲＞p 乙图1甲乙9.图2为检测空气湿度的电路，电源电压保持不变。

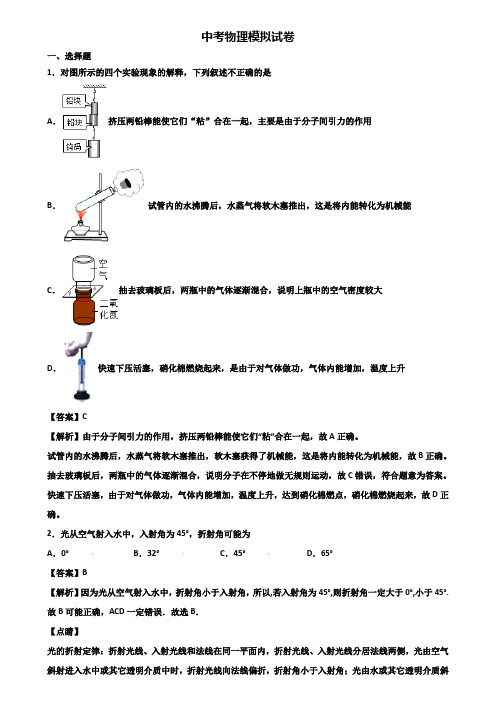

中考物理模拟试卷一、选择题1．对图所示的四个实验现象的解释，下列叙述不正确的是A．挤压两铅棒能使它们“粘”合在一起，主要是由于分子间引力的作用B．试管内的水沸腾后，水蒸气将软木塞推出，这是将内能转化为机械能C．抽去玻璃板后，两瓶中的气体逐渐混合，说明上瓶中的空气密度较大D．快速下压活塞，硝化棉燃烧起来，是由于对气体做功，气体内能增加，温度上升【答案】C【解析】由于分子间引力的作用，挤压两铅棒能使它们“粘”合在一起，故A正确。

试管内的水沸腾后，水蒸气将软木塞推出，软木塞获得了机械能，这是将内能转化为机械能，故B正确。

抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动，故C错误，符合题意为答案。

快速下压活塞，由于对气体做功，气体内能增加，温度上升，达到硝化棉燃点，硝化棉燃烧起来，故D正确。

2．光从空气射入水中，入射角为45°，折射角可能为A．0°B．32°C．45°D．65°【答案】B【解析】因为光从空气射入水中，折射角小于入射角，所以,若入射角为45°,则折射角一定大于0°,小于45°.故B可能正确，ACD一定错误．故选B．【点睛】光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角．3．医务人员工作时所采取的许多措施和使用的器材中，包含着许多物理知识，有关下列说法正确的是（）A．医生用听诊器接听患者心跳和呼吸声音，能升高音调B．注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用C．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象D．医生夹取消毒棉擦伤口的镊子是省力杠杆【答案】C【解析】A、听诊器是让病人的心跳声和呼吸声通过橡胶管中的空气来传播的，减少了声音的发散，增大了声音的响度；B、注射器抽取药液是利用大气压，在大气压的作用下将药液压入注射器内；C、我们闻到了消毒水的气味，是因为消毒水的分子扩散到了空气中，进入我们的鼻子引起嗅觉；D、镊子在使用时动力臂小于阻力臂，是费力杠杆．考查相关的物理知识，体现了物理和生活的联系【考点】响度；杠杆的分类；大气压强的存在；扩散现象4．丽水市区推行公共自行车免费使用政策，不仅给市民的出行带来方便，而且低碳环保，下列有关自行车结构及使用的说法中正确的是（）A．增大座垫面积能减小对人的压强B．自行车转弯时受到平衡力的作用C．下坡时自行车速度越来越大是由于惯性越来越大D．把手的花纹是为了增大接触面积，从而增大摩擦力【答案】A【解析】A．自行车的座垫做得较宽大是为了减小对臀部的压强，故A正确；B．自行车转弯是受到非平衡力的作用而改变运动状态的，故B错误；C．上下坡时自行车速度越来越大是因为动能增大，而不是由于惯性越来越大，故C错误；D．自行车把手的花纹是为了增大接触面的粗糙程度而增大摩擦的．而不是增大接触面积，从而增大摩擦力，故D错误．5．关于密度的概念，下列说法中正确的是（）A．同种物质密度一定相同，不同种物质密度一定不同B．将一杯水倒掉一半，水的密度变为原先的一半C ．密度大的物体，其质量不一定大D ．由密度公式ρ＝m/V 可知，密度与质量成正比，与体积成反比【答案】C【解析】A 、同种物质密度在温度变化时，由于热胀冷缩也会变化，且不同物质的密度一般不同，但也有特殊情况，例如：酒精和煤油的密度相同，故A 错误；BD 、密度是物质本身的一种特性，与物体的质量和体积无关，故一杯水倒掉一半，水的密度不变，故BD 错误；C 、根据密度变形公式m V ρ=可知，在体积不确定的情况下，密度大的物体质量不一定大．故C 正确． 故选C ．【点睛】理解密度是物质本身的一种特性，密度大小跟物质种类和状态有关，跟体积大小，质量大小都没有关系． 6．如图所示，压在杯底的乒乓球，上浮时会弹离水面.下列相关说法正确的是A ．乒兵球弹离水面后上升，是由于受到水的浮力作用B ．乒乓球上浮过程中，水对杯底的压强先不变，后减小C ．乒乓球上浮过程中，受到的浮力始终不变D ．乒乓球1至4的过程中，杯子对桌面的压力保持不变【答案】B【解析】A ．乒乓球弹离水面后不再受浮力作用，由于惯性将继续上升，故A 错；B ．乒乓球上浮过程中，先是全浸入水中的上升过程，此过程排开水的体积不变，水的深度不变，由p=ρgh 可知水对杯底的压强不变；然后是露出水面到脱离水面，此过程排开水的体积变小，水的深度变小，由p=ρgh 可知水对杯底的压强变小；所以乒乓球在上浮过程中，水对杯底的压强先不变、后变小，故B 正确。

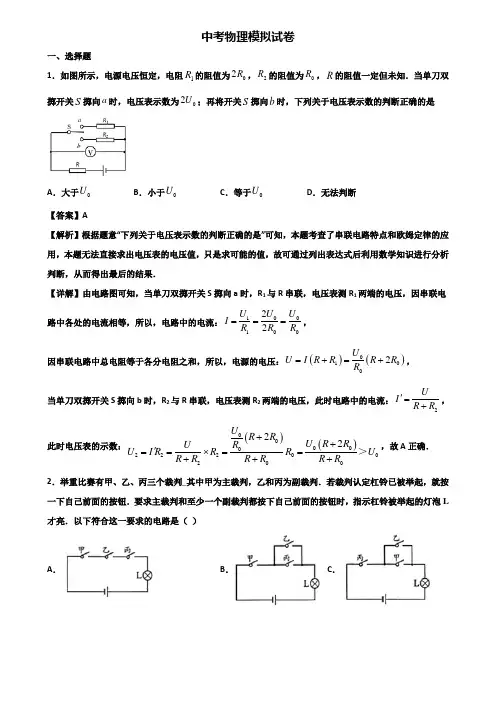

中考物理模拟试卷一、选择题1．如图所示，电源电压恒定，电阻1R 的阻值为02R ，2R 的阻值为0R ，R 的阻值一定但未知．当单刀双掷开关S 掷向a 时，电压表示数为02U ；再将开关S 掷向b 时，下列关于电压表示数的判断正确的是A ．大于0UB ．小于0UC ．等于0UD ．无法判断【答案】A 【解析】根据题意“下列关于电压表示数的判断正确的是”可知，本题考查了串联电路特点和欧姆定律的应用，本题无法直接求出电压表的电压值，只是求可能的值，故可通过列出表达式后利用数学知识进行分析判断，从而得出最后的结果．【详解】由电路图可知，当单刀双掷开关S 掷向a 时，R 1与R 串联，电压表测R 1两端的电压，因串联电路中各处的电流相等，所以，电路中的电流：00110022U U U I R R R ===， 因串联电路中总电阻等于各分电阻之和，所以，电源的电压：()()01002U U I R R R R R =+=+， 当单刀双掷开关S 掷向b 时，R 2与R 串联，电压表测R 2两端的电压，此时电路中的电流：2U I R R '=+， 此时电压表的示数：()()000002220020022U R R U R R R U U I R R R U R R R R R R ++==⨯=++'=+＞，故A 正确． 2．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L 才亮．以下符合这一要求的电路是（ ）A ．B ．C ．D．【答案】B【解析】由题意可知，当两个副裁判对应的按钮可以单独工作、并且互不影响，而主裁判的按钮与副裁判的按钮工作时相互影响，因此两个副裁判对应的开关并联连接后与主裁判对应的开关串联连接，即乙、丙并联后与甲串联，故选B．3．如图，闭合开关S，向左移动滑片P的过程中（）A．电流表示数变小B．电压表示数变大C．灯变亮D．电压表示数不变【答案】C【解析】试题分析：由图示可知，灯与变阻器是串联的，电压表测变阻器的电压，当向左移动滑片P的过程中，电阻变小，总电阻变小，电流变大，所以电流表示数变大，故A错；电流变大时，灯泡两端的电压变大，所以变阻器两端的电压变小，所以电压表示数变小，故B错；电流变大时，灯的实际功率变大，所以灯会变亮，故C正确；电压表的示数是变小的，故D错；应选C。

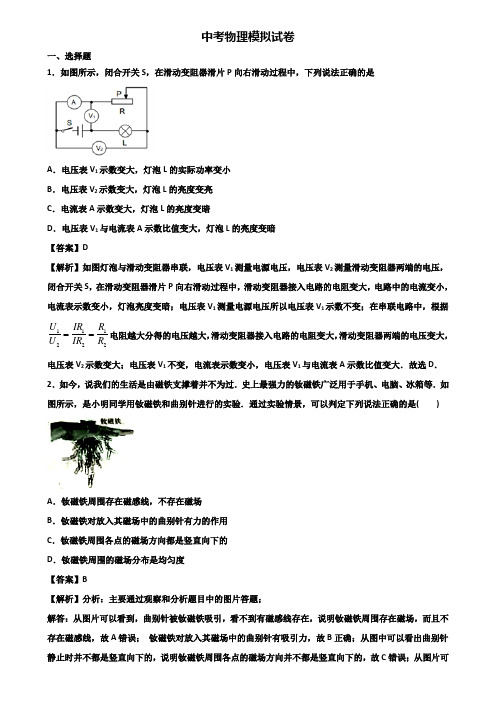

中考物理模拟试卷一、选择题1．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是A．电压表V1示数变大，灯泡L的实际功率变小B．电压表V2示数变大，灯泡L的亮度变亮C．电流表A示数变大，灯泡L的亮度变暗D．电压表V1与电流表A示数比值变大，灯泡L的亮度变暗【答案】D【解析】如图灯泡与滑动变阻器串联，电压表V1测量电源电压，电压表V2测量滑动变阻器两端的电压，闭合开关S，在滑动变阻器滑片P向右滑动过程中，滑动变阻器接入电路的电阻变大，电路中的电流变小，电流表示数变小，灯泡亮度变暗；电压表V1测量电源电压所以电压表V1示数不变；在串联电路中，根据111222U IR RU IR R==电阻越大分得的电压越大，滑动变阻器接入电路的电阻变大，滑动变阻器两端的电压变大，电压表V2示数变大；电压表V1不变，电流表示数变小，电压表V1与电流表A示数比值变大．故选D．2．如今，说我们的生活是由磁铁支撑着并不为过．史上最强力的钕磁铁广泛用于手机、电脑、冰箱等．如图所示，是小明同学用钕磁铁和曲别针进行的实验．通过实验情景，可以判定下列说法正确的是( )A．钕磁铁周围存在磁感线，不存在磁场B．钕磁铁对放入其磁场中的曲别针有力的作用C．钕磁铁周围各点的磁场方向都是竖直向下的D．钕磁铁周围的磁场分布是均匀度【答案】B【解析】分析：主要通过观察和分析题目中的图片答题；解答：从图片可以看到，曲别针被钕磁铁吸引，看不到有磁感线存在，说明钕磁铁周围存在磁场，而且不存在磁感线，故A错误；钕磁铁对放入其磁场中的曲别针有吸引力，故B正确；从图中可以看出曲别针静止时并不都是竖直向下的，说明钕磁铁周围各点的磁场方向并不都是竖直向下的，故C错误；从图片可以看出，越靠近钕磁铁，吸引的曲别针越多，说明钕磁铁周围的磁场分布并不是均匀的，故D错误；故选B．【点睛】从图片入手，是本题的突破口，以图片中出现的现象来分析选项的对错．3．如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1=G2，所用竖直向上的拉力分别为F1和F2，拉力做功的功率分别为P1和P2，两装置的机械效率分别为η1和η2（忽略绳重和摩擦）．则下列选项正确的是A．F1＞F2 η1＜η2 P1＜P2B．F1＞F2 η1=η2 P1=P2C．F1＜F2 η1＜η2 P1＜P2D．F1＜F2 η1＞η2 P1＞P2【答案】B【解析】甲滑轮组n是2，乙滑轮组n是3，乙更省力．由于两个滑轮组做的有用功相同，额外功相同，它们的机械效率也相同．在相同时间内做的总功相同，它们的功率也相同．故B正确．4．端午情浓，粽叶飘香。

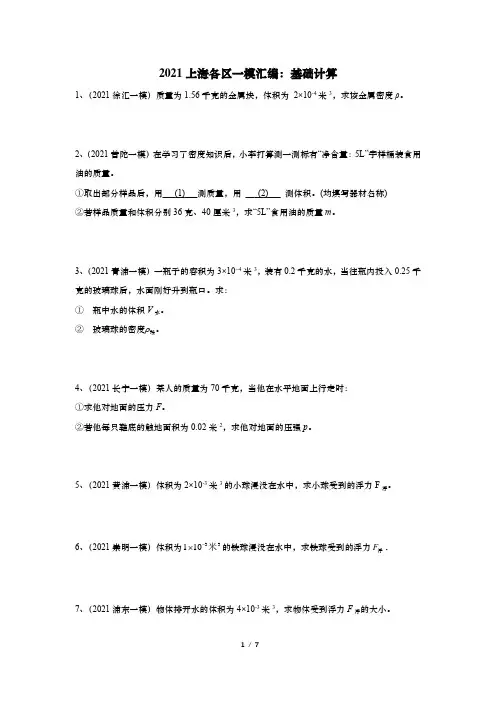

2021上海各区一模汇编：基础计算1、（2021徐汇一模）质量为1.56千克的金属块，体积为 2×10-4米3，求该金属密度ρ。

2、（2021普陀一模）在学习了密度知识后，小李打算测一测标有“净含量：5L”字样桶装食用油的质量。

①取出部分样品后，用________(1)测质量，用 ________(2) 测体积。

(均填写器材名称) ②若样品质量和体积分别36克、40厘米3，求“5L”食用油的质量m 。

3、（2021青浦一模）一瓶子的容积为3×10-4米3，装有0.2千克的水，当往瓶内投入0.25千克的玻璃球后，水面刚好升到瓶口。

求： ① 瓶中水的体积V 水。

② 玻璃球的密度ρ球。

4、（2021长宁一模）某人的质量为70千克，当他在水平地面上行走时： ①求他对地面的压力F 。

②若他每只鞋底的触地面积为0.02米2，求他对地面的压强p 。

5、（2021黄浦一模）体积为2×10-3米3的小球浸没在水中，求小球受到的浮力F 浮。

6、（2021崇明一模）体积为33110-⨯米的铁球浸没在水中，求铁球受到的浮力F 浮．7、（2021浦东一模）物体排开水的体积为4×10-3米3，求物体受到浮力F 浮的大小。

8、（2021长宁一模）体积为1×10-3米3的小球浸没在水中，求小球受到的浮力F浮。

9、（2021青浦一模）金属块排开水的体积为4×10-3米3。

求金属块受到浮力F浮的大小。

10、（2021闵行一模）一只小船漂浮在水面上，排开水的体积为0.1米3，求小船受到的浮力F浮。

11、（2021杨浦一模）体积为2×10-4米3的物块浸没在水中，求物块所受浮力F浮的大小。

12、（2021虹口一模）物体浸没在水中，排开水的体积为3×10-3米3，求物体受到的浮力F 。

浮13、（2021松江一模）浸在水中的物体排开水的体积为4×10-3米3，求物体受到的浮力F浮。

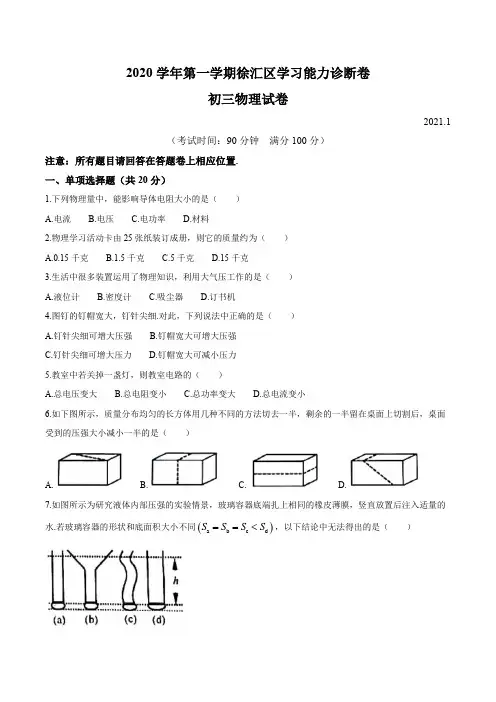

2020学年第一学期徐汇区学习能力诊断卷初三物理试卷2021.1（考试时间：90分钟 满分100分）注意：所有题目请回答在答题卷上相应位置. 一、单项选择题（共20分）1.下列物理量中，能影响导体电阻大小的是（ ） A.电流 B.电压 C.电功率 D.材料2.物理学习活动卡由25张纸装订成册，则它的质量约为（ ） A.0.15千克 B.1.5千克 C.5千克 D.15千克3.生活中很多装置运用了物理知识，利用大气压工作的是（ ） A.液位计 B.密度计 C.吸尘器 D.订书机4.图钉的钉帽宽大，钉针尖细.对此，下列说法中正确的是（ ） A.钉针尖细可增大压强 B.钉帽宽大可增大压强 C.钉针尖细可增大压力 D.钉帽宽大可减小压力5.教室中若关掉一盏灯，则教室电路的（ ）A.总电压变大B.总电阻变小C.总功率变大D.总电流变小6.如下图所示，质量分布均匀的长方体用几种不同的方法切去一半，剩余的一半留在桌面上切割后，桌面受到的压强大小减小一半的是（ ）A. B. C. D.7.如图所示为研究液体内部压强的实验情景，玻璃容器底端扎上相同的橡皮薄膜，竖直放置后注入适量的水.若玻璃容器的形状和底面积大小不同()a b c d S S S S ==<，以下结论中无法得出的是（ ）A.液体同一深度处的压强相等B.液体内部存在着向各个方向的压强C.液体对容器底部的压强不受容器形状的影响D.液体对容器底部的压强不受容器底面积大小的影响8.甲、乙两只完全相同的杯子里盛有水和盐水，将一只鸡蛋先后放入其中，当鸡蛋静止时，两杯中液面相平，鸡蛋所处的位置如图所示.甲、乙两杯底部所受液体的压强分别为P 甲、P 乙，鸡蛋在甲、乙两杯中受到的浮力分别为F 甲、F 乙，则（ ）A. ,p p F F >=乙乙甲甲B. ,p p F F <=乙乙甲甲C. ,p p F F >>乙乙甲甲D. ,p p F F <<乙乙甲甲9.在入图所示的电路中，电源电压保持不变.现将电压表并联在电路中，闭合开关S 动滑动变阻器滑片P 过程中，电压表V 示数与电流表A 示数的比值变大，电压表V 示数量与电流表A 示数变化量的比值不变.则电压表并联位置和滑动变阻器滑片P 移动方向正确的是（ ）A.电压表并联在电阻1R 两端，滑片P 向右移动B.电压表联在电阻2R 两端，滑片P 向右移动C.电压表并联在电阻1R 两端，滑片P 向左移动D.电压表并联在电阻2R 两端，滑片P 向左移动10.如图所示，形状、体积相同的长方体容器甲、乙置于水平地面，盛有a 、b 两积相同液体，其密度为aρ和b ρ.此时甲、乙对地面的压强分别为P 甲、P 乙，现将它们顺时转90°，甲、乙对地面压强的变化量分别为Δ p 甲、Δp 乙.若ΔΔp p >乙甲，则（ ）A.a b ρρ<， P 甲一定等于p 乙B.a b ρρ<， P 甲可能大于p 乙C.a b ρρ>， P 甲可能等于p 乙D.a b ρρ>，P 甲一定大于p 乙 二、填空题（共24分）11.某暖手宝的电路由干电池、开关、发热电阻组成，开关和发热电阻之间是 （1） 接的（选填“串联”或“并联”）；标有“4.5V 9W ”字样的暖手宝正常工作时，需要安装_______节于电池，此时每秒有 （3） 焦的电能转化为内能.12.冰的密度为330.910⨯千克/米，表示每立方米冰的质量为 （4） 千克.质量为_____千克的水凝结成冰之后，冰的质量为 （5） 千克，冰的体积为 （6） 3米.13.某导体两端的电压为2伏，5秒内通过该导体横截面的电荷量为10库，通过该的电流为 （7） 安，该导体的电阻为 （8） 欧；若将该导体两端的电压调整为6伏，导体的电阻为 （9） 欧. 14.如图所示一薄壁圆柱形容器盛有水，弹簧测力计竖直吊着重为10牛的金属块，将其浸没在水中保持静止，弹簧测力计示数为6牛，此时金属块受到的浮力大小为 （10） 牛.剪断细线后金属块开始下沉，在其下沉过程中水对金属块下表面的压力 （11） ，金属块受到的浮力 （12） （上述两空均选填“变大”“不变”或“变小”），若不考虑水的阻力，金属块受到的合力大小为 （13） 牛.15.如图所示，实心均匀正方体甲和乙放置在水平地面上，现沿水平虚线切去上面部分后，甲、乙剩余部分的高度均为h .若此时甲、乙的剩余部分对地面的压力相等，则甲、乙原先的质量m 甲 （14） m 乙，原先对地面的压强p 甲 （15） P 乙.（均选填“大于”“等于”或“小于”）.16.在如图所示的电路中，1R 、2R 为定值电阻且阻值相等，电源电压保持不变.闭合开关S 后，电路正常工作，电压表示数为U ，电流表示数为I .一段时间后电路出现故障，若电路中只有一处故障，且只发生在电阻1R 或2R 上.为查搜故障，断开开关将电阻1R 和2R 的位置互换，再闭合开关观察电表示数. 请根据信息写出互换前后两电表的示数及其对应的故障.示例：电压表示数从0变为2U ，电流表示数始终为0，则1R 断路. （16） （写出示例以外的所有情况）17.如图（a ）为始于宋、辽时期的倒装壶，它没行壶盖.某小组同学对它的仿制品进行了研究.他们发现：向壶内注水时，需将它倒置过来，将水从如图（b ）所示的壶底小孔处灌入到壶腹内，此时尽管注入较多的水，水也不会从壶嘴漏出.将水倒出时，与平时的茶壶一样，此时水不会从壶底小孔漏出.根据倒装壶的使用特点，他们绘制了倒装壶的结构图，如图（c ）（d ）所示，请判断，倒装壶的结构图应该为 （17） 图（选填“c ”或“d ”）.若倒装壶中盛有大约半壶的水量，请在你选定的结构图中，用虚线示意出水在壶中的情况 18 （包括正放时和倒放时）.倒装壶正放时，由于注水管高于壶底，水不会从壶底小孔謝出，又因为壶嘴与壶身构成了 （19） ，所以水可以从壶嘴倒出.三、作图题（共8分）18.重为4牛的物体静止在水平面上，请在如图中用力的图示法画出重物对地面的压力.19.在如图所示的电路中，有两根导线尚未连接，请以笔画线代替导线补上，补上后要求：（a ）电压表测小灯两端的电压；（b ）闭合开关，当滑动变阻器的滑片P 向左移动时，小灯变亮.20.在如图中，将电源、电流表、电压表三个元件符号正确填进电路的空缺处.要求开关S 闭合后：（a ）电流方向如图所示；（b ）移动滑动变阻器的滑片P 小灯L 变暗时，电压表的示数变大.四、计算题（共28分）21.质量为1.56千克的金属块，体积为43210-⨯米，求该金属密度ρ.22.在如图所示的电路中，电源电压为6伏且保持不变，定值电阻1R 的阻值为10欧，闭合开关S ，电流表示数变化了0.3安.求：①通过电阻1R 的电流1I .②电阻2R 的电功率2P .23.相同的柱形容器甲、乙置于水平桌面上，甲中盛有水，乙中盛有酒精.现将A 、B 两个大小完全相同的实心小球分别放入两容器的液体中，静止后如图所示，B 小球一半体积浸在酒精中.（小球密度分别为A ρ、B ρ，酒精的密度为330.810⨯千克/米）①若甲容器内原装有深度为0.2米的水，求：原来水对甲容器底的压强 p 水.②若小球B 的体积为33110-⨯米，求：小球B 受到的浮力F 浮.③若把两个小球对调放入对方容器内（无液体溢出），对调前后液体对容器底部压强的变化量分别为 p ∆甲和 p ∆乙.求：对调前后液体对容器底部压强的变化量的比值:p p ∆∆乙甲. 24.在如图（a ）所示的电路中，电源电压为整数且保持不变，电阻1R 为定值电阻，变阻器2R 上标有“20欧2A ”字样.①若电阻1R 阻值为15欧，闭合开关S ，通过电阻1R 的电流为1安，求：1R 两端的电压1U .②电压表的表盘如图（b ）所示，闭合开关S ，移动滑动变阻器滑片P ，发现电流表示数的范围为0.6~1.5安，求：电源电压U .五、实验题（共20分）25.在“用电流表测电流”实验中，连接电路时，开关应处于 （1） 状态，电流表电联在电路中时应使电流从电流表的 （2） .接线柱流入；若在实验过程中，电流表指针出现如图所示的现象，其原因是 （3） .滑动变阻器是通过改变 （4） 来改变电阻，从而改变电路中的电流.26.如图所示的实验情景是探究液体内部压强与（5）关系，U形管中两管液面的（6）反映了金属盒所在处液体压强的大小.在“测定物质的密度”实验中，需要测量的物理量是物体的（7）与（8）.27.小汇做“用电流表、电压表测电阻”的实验，元件均完好，电源电压保持不变.滑动变阻器上标有“50Ω2A”字样.①他将电学元件串联后，将电压表并联在电路中，再将滑片移至变阻器的一端.闭合开关，移动变阻器滑片，发现无论怎么移动滑片，电压表和电流表的指针始终如图（a）、（b）所示，产生这种现象的原因可能是（9）.②他重新正确连接电路，操作步骤正确.闭合开关时，观察到电压表、电流表示数仍如图（a）、（b）所示，继续移动变阻器的滑片，电压表选择合适的量程，当电压表示数为3.5伏时，电流表示数为0.34安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.58安.请将下表填写完整（计算电阻时，精确到0.1欧）_ （10）.28.小徐和小汇在学习“浮力”时，根据生活经验，对物体受到浮力的大小与哪些因素有关提出猜想并进行了研究.①根据鸡蛋在水中沉底、在盐水中漂浮的现象，他们猜想浮力的大小可能与 （11） 有关. 根据游泳时的感觉，他们猜想浮力的大小可能与物体浸入液体的深度，以及物体浸入液体的体积有关. ②为了验证猜想，他们用力传感器将一长方体金属块悬挂在空量筒中，如图所示，然后逐次向容器中注入液体A ，测出金属块下表面到液面的距离即金属块浸入液体的深度h ，计算出金属块浸入液体的体积V 和金属块受到的浮力F ，把实验数据记录在表一中.为了进一步探究，他们还换用了液体B 重复实验，并把实验数据记录在表二中.（液体A 、B 密度分别为A ρ、B ρ，A B ρρ>）表一：将金属块浸入液体A 中表二：将金属块浸入液体B 中（a ）小汇分析比较实验序号1、2、3的F 和V 、h 的数据后，得出初步结论：同一物体浸入同一液体中，F 与V 成正比，而且F 与h 成正比.小徐分析比较实验序号 （12） 的数据，认为小汇的结论存在问题，请写出小徐观点的依据 （13） .（b ）请补全实验序号8中的数据. （14） 、 （15） .（c ）他们分析比较表一和表二中的数据，得出结论：同一物体浸入不同液体中： （16） .③他们交流后，认为上述得出的结论还不够完善，需要增加一次实验进行论证，下列为案中你建议采用方案 （7） .A.仍用上述金属块，浸入密度不同的液体C 中，重复实验B.仍用上述金属块，增加金属块浸入液体A 或B 中的深度进行实验C.换用其他物质（如其他材质的金属块），仍在液体A 或B 中进行实验2021徐汇物理一模答案一、选择题二、填空题11、串联；3；912、30.910⨯；0.9；3110-⨯ 13、2；6；614、4：变大；不变；6 15、>，<16、电压表示数从2U 变为0，电流表示数始终为2I ，1R 短路； 电压表示数从0变为2U ，电流表示数始终为2I ，2R 短路； 电压表示数从2U 变为0，电流表示数始终为0，2R 断路； 17、d ；（画图略）；连通器三、画图题四、计算题21、337.810kg /m mvρ==⨯ 22、（1）1160.6A 10ΩU V I R === （2）闭合开关后，1R 和2R 并联，所以2Δ0.3A I I ==220.36 1.8W P I U A V ==⨯=23、①p gh 1960Pa ρ==②F gV 3.92N ρ==浮水排 ③3/224、（1）15V （2）18V五、实验题25、断开；正；电流表量程太小，电流大于电流表量程；电阻丝接入电路中长度 26、液体密度；高度差；质量；体积 27、（1）滑动变阻器全部阻值接入电路中28、（1）液体种类（2）3和4；V 相同，F 不随h 变化而变化 （3）60；0.50（4）F 与V 的比值不同，且密度越大，比值越大（5）A。

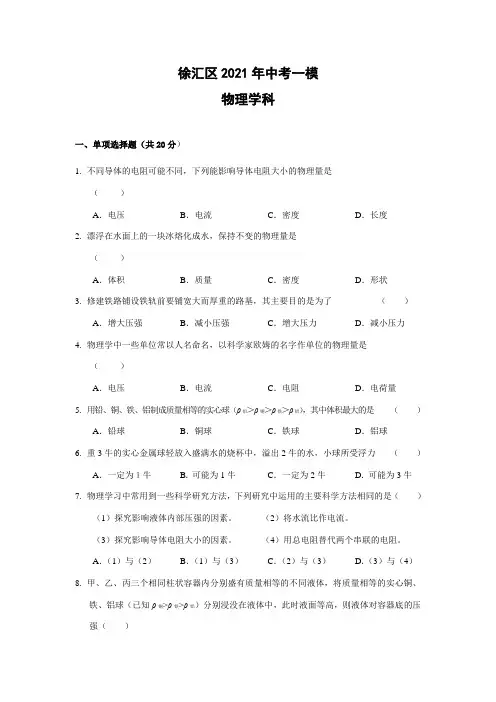

徐汇区2021年中考一模物理学科一、单项选择题（共20分）1.不同导体的电阻可能不同，下列能影响导体电阻大小的物理量是（）A．电压B．电流C．密度D．长度2.漂浮在水面上的一块冰熔化成水，保持不变的物理量是（）A．体积B．质量C．密度D．形状3.修建铁路铺设铁轨前要铺宽大而厚重的路基，其主要目的是为了（）A．增大压强B．减小压强C．增大压力D．减小压力4.物理学中一些单位常以人名命名，以科学家欧姆的名字作单位的物理量是（）A．电压B．电流C．电阻D．电荷量5.用铅、铜、铁、铝制成质量相等的实心球（ρ铅＞ρ铜＞ρ铁＞ρ铝），其中体积最大的是（）A．铅球B．铜球C．铁球D．铝球6.重3牛的实心金属球轻放入盛满水的烧杯中，溢出2牛的水，小球所受浮力（）A．一定为１牛B．可能为1牛C．一定为2牛D．可能为3牛7.物理学习中常用到一些科学研究方法，下列研究中运用的主要科学方法相同的是（）（1）探究影响液体内部压强的因素。

（2）将水流比作电流。

（3）探究影响导体电阻大小的因素。

（4）用总电阻替代两个串联的电阻。

A．（1）与（2）B．（1）与（3）C．（2）与（3）D．（3）与（4）8.甲、乙、丙三个相同柱状容器内分别盛有质量相等的不同液体，将质量相等的实心铜、铁、铝球（已知ρ铜>ρ铁>ρ铝）分别浸没在液体中，此时液面等高，则液体对容器底的压强（）A ．p 甲<p 乙<p 丙B ．p 甲=p 乙=p 丙C ．p 甲>p 乙>p 丙D ．p 甲=p 乙>p 丙9. 在图1所示的电路中，电源电压不变。

闭合电键S ，电路正常工作。

过了一会儿，两个电表中只有一个电表的示数变大。

已知除灯L 和电阻R 外，电路中其它各处均完好，则（ ）A ．若电压表示数变大，可能是L 短路B ．若电流表示数变大，可能是L 短路C ．若电压表示数变大，一定是R 断路D ．若电流表示数变大，一定是R 断路10. 如图2所示，A 、B 两长方体置于水平地面上（已知m A ＜m B 、S A ＞S B 、hA =hB ）。

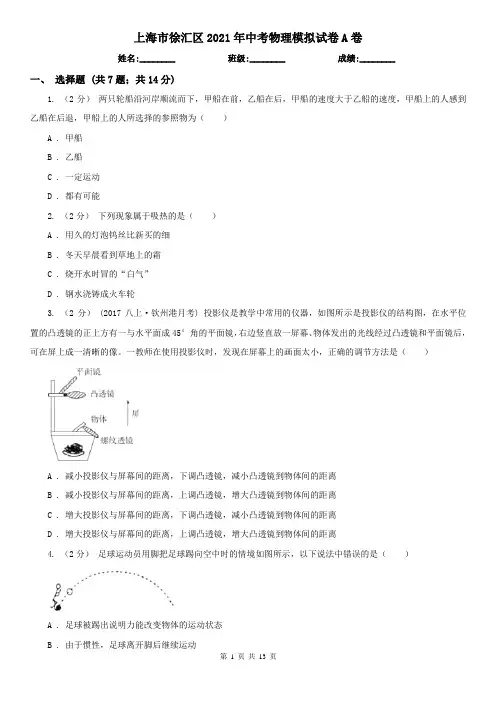

上海市徐汇区2021年中考物理模拟试卷A卷姓名:________ 班级:________ 成绩:________一、选择题 (共7题；共14分)1. （2分）两只轮船沿河岸顺流而下，甲船在前，乙船在后，甲船的速度大于乙船的速度，甲船上的人感到乙船在后退，甲船上的人所选择的参照物为（）A . 甲船B . 乙船C . 一定运动D . 都有可能2. （2分）下列现象属于吸热的是（）A . 用久的灯泡钨丝比新买的细B . 冬天早晨看到草地上的霜C . 烧开水时冒的“白气”D . 钢水浇铸成火车轮3. （2分） (2017八上·钦州港月考) 投影仪是教学中常用的仪器，如图所示是投影仪的结构图，在水平位置的凸透镜的正上方有一与水平面成45°角的平面镜，右边竖直放一屏幕、物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。
