ZJ系列渣浆泵性能参数

ZJ系列渣浆泵性能全参数1.流量：ZJ系列渣浆泵的流量范围较广，从10m³/h到5000m³/h不等。

流量的大小决定了泵的输送能力，可以根据不同工况的需求选择合适的流量。

2.扬程：ZJ系列渣浆泵的扬程范围从3m到90m不等。

扬程是指泵能够克服阻力，将液体推送到一定高度的能力。

根据输送距离和输送高度，选择合适的扬程是关键。

3.转速：ZJ系列渣浆泵的转速一般分为1500转/分和2900转/分两种。

转速的选择与流量和扬程有关，高转速可以提高流量，但会增加能耗和磨损，低转速则相对节能但流量较低。

4.功率：ZJ系列渣浆泵的功率一般从0.15kW到1200kW不等。

功率与流量、扬程和效率有关，较大功率可以提供更大的输送能力，但也会增加能耗。

5. 出口直径：ZJ系列渣浆泵的出口直径通常从25mm到550mm不等。

出口直径的大小会影响泵的输送效率和能力，需要根据具体工况选择合适的出口直径。

6.效率：ZJ系列渣浆泵的效率通常在30%到86%之间。

效率是指泵能够将输入的机械能转化为流体能的比例，高效率可以减少能耗和提高泵的使用效果。

7. 进口直径：ZJ系列渣浆泵的进口直径通常从50mm到700mm不等。

进口直径的大小会影响泵的进料能力，需要根据具体工况选择合适的进口直径。

8.输送介质：ZJ系列渣浆泵可以用于输送含有较高固体颗粒的介质，如煤渣、矿石渣浆等。

泵的结构设计和选材需要考虑介质的腐蚀性、磨蚀性和固体颗粒的大小。

9.泵壳材质：ZJ系列渣浆泵的泵壳通常采用高铬合金、橡胶等材质制造。

高铬合金具有很好的耐磨蚀性能，适用于输送磨蚀性较强的介质；橡胶泵壳则可以提供较好的耐腐蚀性能。

总的来说，ZJ系列渣浆泵的性能参数包括流量、扬程、转速、功率、出口直径、效率、进口直径、输送介质和泵壳材质等。

根据具体工况选择合适的参数，可以保证泵的正常运行和输送效果。

ZJ系列渣浆泵性能全参数1.流量：ZJ系列渣浆泵的流量范围较广，从10m³/h到5000m³/h，适用于不同场合和用途的要求。

2.扬程：ZJ系列渣浆泵的扬程范围从5m到120m，可以满足不同工况下的使用需求。

3. 转速：ZJ系列渣浆泵的转速通常为980rpm和1480rpm，适应于不同负荷和介质变化的要求。

4.功率：ZJ系列渣浆泵的功率范围从1.1kW到1200kW，可以满足不同工况和输送要求下的动力需求。

5. 进口口径：ZJ系列渣浆泵的进口口径通常从25mm到800mm，根据不同型号和要求有所变化。

6. 排出口径：ZJ系列渣浆泵的排出口径通常从25mm到450mm，也根据不同型号和要求有所变化。

7.工作压力：ZJ系列渣浆泵的工作压力范围通常在1.6MPa到3.6MPa 之间，能够适应不同输送距离和输送高度的要求。

8.温度范围：ZJ系列渣浆泵的介质温度范围通常在-20℃到120℃之间，可以适应不同工况下的温度要求。

1.结构合理：采用单级、双吸、卧式结构，减少了离心泵转子的振动和噪音，提高了运行的稳定性和可靠性。

2.耐磨性强：液流部件采用高硬度的合金材料制成，对于含有大颗粒和高浓度的渣浆具有良好的耐磨性能。

3.装置简单：采用轴向双密封结构，泵体上设有自动泄压器，方便安全的启停和维护。

4.输送能力强：流量大、扬程高、功率大，能够稳定输送高浓度和大颗粒渣浆。

5.可调性强：根据工况和要求可以通过改变转速和叶轮直径来调整流量和扬程。

总之，ZJ系列渣浆泵是一种性能优良、适用广泛的离心泵。

它具备较高的流量、扬程和功率，能够稳定输送高浓度和大颗粒渣浆。

同时，它的结构合理，耐磨性强，装置简单且可调性强。

这使得ZJ系列渣浆泵在矿山、冶金、电力、煤矿等行业的浆泥泵送工艺中得到了广泛应用。

湖南利欧泵业有限公司 HUNAN LEO CO.,LTD1 概述ZJ 、ZJX 型系列渣浆泵是湖南利欧泵业有限公司引进国外先进水力模型，采用国际上先进的固液两相流理论，按最小损失原则设计。

其过流部件的几何形状符合介质的流动状态，减少了涡流和撞击等局部与沿程水力损失，从而减轻了过流部件的磨损。

该系列泵具有规格齐全、效率高、噪音低、振动小、寿命长、安装维修方便等。

用途ZJ 、ZJX 型系列渣浆泵，适用于矿山、冶金、电力、煤炭、化工、建材等行业，供输送含有固体颗粒的磨蚀性和腐蚀性浆体，其固液混合物最大重量浓度：灰浆≤45%、矿浆≤60%。

工作条件流量Q ：3-4000m3/h扬程H ：2.4-148m进口口径DN ：25-450㎜进口工作压力：≤0.6Mpa工作温度：≤120℃型号说明50ZJX-330A50-泵出口口径50㎜ZJ-利欧渣浆泵脂润滑，带“X ”为稀油润滑330-表示叶轮外径φ330㎜A-叶轮外径第一次改变，B 、C ……依此类推 Introduction Type ZJ 、ZJX pumps are designed as minimum damage principle, adopting world-advanced solid-liquid two-phase flow theory and introducing foreign advanced hydraulic model. The geometry of the flow passage components comes in line with flowage of medium and reduces local losses and linear hydraulic loss like vortex and strike so as to reduce the loss of flow passage components. The pump series has a complete range of specifications, high efficiency, low noise, few vibration, long life performance, easy installation and maintenance etc. Application Type ZJ, ZJX slurry pumps apply to mines, metallurgy, power, coal, chemical engineering, building materials etc., and are used for delivering abrasive and corrosive slurry with solid particles, the maximal weight concentration of its solid liquid mixture: mortar ≤45%, ore slurry ≤60%. Working Condition Q: 3~4000m3/h H: 2.4~148m Inlet Diameter: 25~550mm Inlet Working Pressure: ≤0.6Mp Working T emperature: ≤120℃ZJ ZJX型卧式渣浆泵2 结构特点★泵效率高国际先进的水力模型，采用固液两相流理论设计，中频冶炼、消失模铸造保证了泵效率处于领先地位，比一般渣浆泵型效率高3-5%。

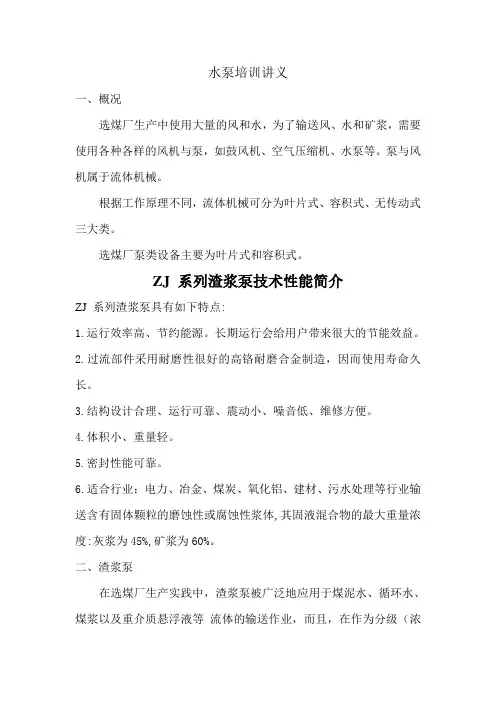

水泵培训讲义一、概况选煤厂生产中使用大量的风和水，为了输送风、水和矿浆，需要使用各种各样的风机与泵，如鼓风机、空气压缩机、水泵等。

泵与风机属于流体机械。

根据工作原理不同，流体机械可分为叶片式、容积式、无传动式三大类。

选煤厂泵类设备主要为叶片式和容积式。

ZJ 系列渣浆泵技术性能简介ZJ 系列渣浆泵具有如下特点:1.运行效率高、节约能源。

长期运行会给用户带来很大的节能效益。

2.过流部件采用耐磨性很好的高铬耐磨合金制造，因而使用寿命久长。

3.结构设计合理、运行可靠、震动小、噪音低、维修方便。

4.体积小、重量轻。

5.密封性能可靠。

6.适合行业：电力、冶金、煤炭、氧化铝、建材、污水处理等行业输送含有固体颗粒的磨蚀性或腐蚀性浆体,其固液混合物的最大重量浓度:灰浆为45%,矿浆为60%。

二、渣浆泵在选煤厂生产实践中，渣浆泵被广泛地应用于煤泥水、循环水、煤浆以及重介质悬浮液等流体的输送作业，而且，在作为分级（浓缩）旋流器、重介（水介）分选旋流器、压滤机的入料泵使用时，还直接影响到工艺指标。

因此，作为选煤厂的重要辅助设备，其运转好坏直接影响到生产系统的正常运行。

选煤厂使用最多的是ZJ系列渣浆泵和AH、ST系列渣浆泵。

其中ZJ系列渣浆泵是我国自主开发的产品，由石家庄工业泵厂生产；AH、ST系列渣浆泵引进的是沃曼泵技术，也由石家庄水泵厂生产。

（一）工作原理渣浆泵属于离心式水泵。

离心泵工作原理，离心泵的外壳容器是静止不动的，而外壳内的叶轮由电动机带动高速旋转；叶轮转动产生的离心力作用于液体，将充满于叶轮之间槽体中的液体从叶轮中心甩向四周，并抛入泵壳内，使液体获得动能和压能；由于叶轮外围的泵壳断面是不断加大的，故液体的动能部分地转化为压能，因而水泵水泵出口处的液体具有较大的压力，可以通过排水管道把液体排送到一定的高度和距离。

另外，在液体从叶轮中心甩向四周的同时，叶轮进口处形成低压带（具有一定真空度），液池中的液体在大气压力作用下，通过滤网经吸入管而进入叶轮内，以补充从叶轮中流出的液体量。

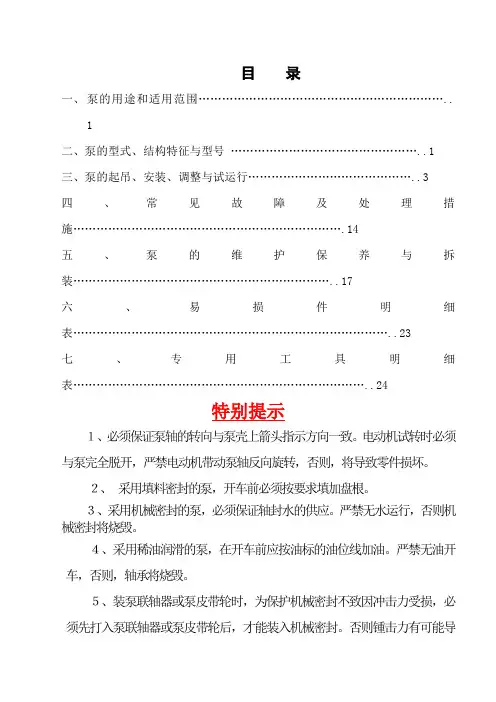

目录一、泵的用途和适用范围………………………………………………………..1二、泵的型式、结构特征与型号 (1)三、泵的起吊、安装、调整与试运行 (3)四、常见故障及处理措施 (14)五、泵的维护保养与拆装 (17)六、易损件明细表 (23)七、专用工具明细表 (24)特别提示１、必须保证泵轴的转向与泵壳上箭头指示方向一致。

电动机试转时必须与泵完全脱开，严禁电动机带动泵轴反向旋转，否则，将导致零件损坏。

２、采用填料密封的泵，开车前必须按要求填加盘根。

３、采用机械密封的泵，必须保证轴封水的供应。

严禁无水运行，否则机械密封将烧毁。

４、采用稀油润滑的泵，在开车前应按油标的油位线加油。

严禁无油开车，否则，轴承将烧毁。

５、装泵联轴器或泵皮带轮时，为保护机械密封不致因冲击力受损，必须先打入泵联轴器或泵皮带轮后，才能装入机械密封。

否则锺击力有可能导致机械密封动、静环破裂。

６、顾客现场安装电动机皮带轮，当轴径≥65mm时，应按我厂提供轴端加工图及附件钻孔、攻丝、安装轴端挡圈，以确保皮带轮运行安全。

７、安装使用前，请详细阅读此说明书。

一、泵的用途和适用范围ZJ系列渣浆泵是石家庄工业泵厂与中国煤科院唐山分院联合开发的新型高效节能抗磨蚀泵。

该系列泵在水力设计、结构设计以及所用耐磨材料上，综合应用了国内外同类产品的优点并加以创新，具有高效节能、振动小、噪声低、运行可靠、使用寿命长、维修方便等特点，泵的综合性能居国内领先水平，大部分泵的效率指标居国际先进水平。

可广泛用于电力、冶金、煤炭、建材等行业输送含有固体颗粒的浆体。

如火电厂水力除灰、冶金选矿厂矿浆输送、洗煤厂煤浆及重介输送等。

其允许输送的最大浆体重量浓度Cw为：灰（渣）浆和煤浆45%；矿浆和重介60%。

二、泵的型式、结构特征与型号ZJ系列渣浆泵的型式分两大类，一类是ZJ型，为卧式轴向吸入单级单吸离心式渣浆泵；另一类是ZJL型，为立式轴向吸入单级单吸离心式渣浆泵。

型渣浆泵的结构特征与型号(1)ZJ型渣浆泵的结构特征①泵头部分ZJ型渣浆泵的泵头部分包括泵壳、叶轮和轴封装置。

填空题1、通常情况下，KZJ系列渣浆泵允许输送的最大浆体重量浓度CW为：灰浆和煤浆45%，矿浆和重介60%。

2、KZJ系列渣浆泵过流部件一般采用KmTBCr27或抗磨白口铸铁材料，其热处理硬度可达HRC58—62。

3、拆卸环的作用是在检修泵时方便拆卸叶轮；材料为3Cr13。

4、改变泵性能的调节方法有改变泵的转速；切割叶轮外径；泵的串联与并联。

5、KZJ系列渣浆泵的轴与叶轮采用的联结方式是T形螺纹联结。

6、KZJ系列渣浆泵的轴封形式有1）填料+副叶轮密封；2）填料密封；3）机械密封。

7、粒径、粒形、PH值、硬度、粘度和浆体比重这些主要浆体特性对选型有影响。

8、KZJ系列渣浆泵的结构形式是：卧式轴向吸入；单级单吸离心式渣浆泵。

9、渣浆泵用橡胶材质的适用范围是用于输送无尖角颗粒和小颗粒(dmax≤3mm)的弱酸、弱碱性浆体，温度不超过60℃,最大扬程不超过63米。

10、KZJL液下渣浆泵的结构形式是轴向吸入、单级单吸、立式、单壳体结构。

二、是非题1、渣浆泵允许电动机带动泵轴反向旋转。

（×）2、采用机械密封带冲洗水的渣浆泵，必须保证轴封水的供应。

停泵5-10分钟再关闭轴封水。

（√）3、稀油润滑的渣浆泵，在开车前应按油标的油位线加油。

（√）4、采用机械密封的渣浆泵，装入机械密封后再安装泵联器和皮带轮。

（√）5、KZJ型渣浆泵大都为双泵壳结构，外层为金属泵壳，内层为KmTBCr27。

（√）6、我公司生产的KZJL型液下渣浆泵为无轴封结构。

（√）7、用阀门调节流量时，调节阀应设在泵进口。

（×）8、渣浆泵一般推荐为高位布置，即倒灌。

（√）9、渣浆泵在输送重磨蚀渣浆过程中，可以用出口阀来改变工况点。

（×）10、一般轴承温度最高不得超过75℃。

（√）11、渣浆泵的叶轮能做到轴向调节。

（√）12、渣浆泵的叶轮轴向调节不影响泵的性能和轴封情况。

（×）13、采用填料密封的泵，一般情况下必须保证轴封水的供应。
