24 v直流电机控制系统的设计一、引言直流电机广泛应用于各种工业和商业领域,并且在家庭电器中也有着重要的作用。
直流电机的控制系统是保证其正常运行和精确控制的关键。
本文将介绍一个基于24 V直流电机的控制系统设计,并详细介绍其硬件和软件设计。
二、硬件设计1.电机选择:首先需要选择适合的直流电机,考虑到24 V电源的供电情况,选择功率合适的直流电机,同时也要考虑转速和扭矩等工作要求。
2.驱动器选择:直流电机控制系统需要一个驱动器来驱动电机。
驱动器的选择要根据电机的电流要求来确定,同时要考虑其与控制器的接口兼容性。
3.控制器设计:控制器是直流电机控制系统的核心部分,用于控制电机的转速、方向和加速度等参数。
控制器可以使用单片机、FPGA或者PLC等进行设计,根据需求选择合适的控制器,并编写相应的程序。
4.电源模块设计:由于直流电机采用24 V电源供电,需要一个稳定的电源模块来为系统提供稳定可靠的电源。
可以选择开关电源或者线性电源,并根据需求设计合适的电源模块。
三、软件设计1.控制算法设计:针对所需的控制任务,设计合适的控制算法。
常见的控制算法包括PID控制、模糊控制和神经网络控制等。
根据具体情况选择合适的控制算法,并编写相应的代码。
2.编程实现:根据控制算法的设计结果,使用相应的编程语言(如C、C++或者PLC编程语言)实现控制算法。
编程要考虑系统的实时性和稳定性,确保控制算法的准确性和可靠性。
3.用户界面设计:设计一个用户友好的界面,方便用户对控制系统进行操作和监控。
可以使用人机界面和触摸屏等设备,实现控制命令的输入和监测数据的显示。
四、系统测试与调试完成硬件和软件设计后,需要进行系统的测试和调试。
首先进行硬件连接和电源接入的测试,确保电路和连接没有问题。
然后进行软件编程的测试,包括控制算法的功能、编程的准确性和系统的可靠性等方面的测试。
最后进行整个系统的综合测试,包括与电机的实际联动测试、系统的稳定性测试和实际工作情况的测试等。

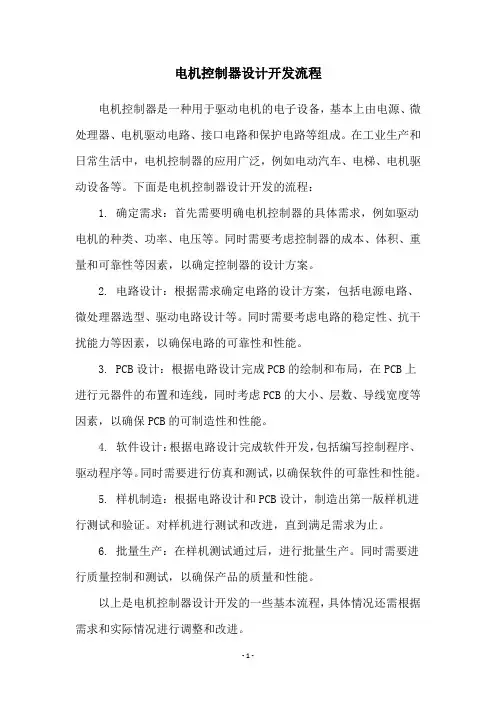

电机控制器设计开发流程
电机控制器是一种用于驱动电机的电子设备,基本上由电源、微处理器、电机驱动电路、接口电路和保护电路等组成。
在工业生产和日常生活中,电机控制器的应用广泛,例如电动汽车、电梯、电机驱动设备等。
下面是电机控制器设计开发的流程:
1. 确定需求:首先需要明确电机控制器的具体需求,例如驱动电机的种类、功率、电压等。
同时需要考虑控制器的成本、体积、重量和可靠性等因素,以确定控制器的设计方案。
2. 电路设计:根据需求确定电路的设计方案,包括电源电路、微处理器选型、驱动电路设计等。
同时需要考虑电路的稳定性、抗干扰能力等因素,以确保电路的可靠性和性能。
3. PCB设计:根据电路设计完成PCB的绘制和布局,在PCB上进行元器件的布置和连线,同时考虑PCB的大小、层数、导线宽度等因素,以确保PCB的可制造性和性能。
4. 软件设计:根据电路设计完成软件开发,包括编写控制程序、驱动程序等。
同时需要进行仿真和测试,以确保软件的可靠性和性能。
5. 样机制造:根据电路设计和PCB设计,制造出第一版样机进行测试和验证。
对样机进行测试和改进,直到满足需求为止。
6. 批量生产:在样机测试通过后,进行批量生产。
同时需要进行质量控制和测试,以确保产品的质量和性能。
以上是电机控制器设计开发的一些基本流程,具体情况还需根据需求和实际情况进行调整和改进。
iso 电机控制器标准
电机控制器是用于控制电机运行的设备,其性能和设计会受到多种因素的影响。
ISO 是一个国际标准组织,致力于制定各种类型的标准,包括电机控制器的标准。
在 ISO 标准中,与电机控制器相关的标准包括 ISO 12100、ISO 13499 和 ISO 25486 等。
这些标准分别涉及电机控制器的安全要求、能效要求和性能评估等方面。
1.ISO 12100:这是关于电机控制器安全要求的国际标准,它旨在确保电机控制器在设计、制造和使用的整个过程中都符合安全要求,以避免任何可能的事故或伤害。
该标准详细规定了电机控制器的设计和结构要求,以及测试和验证的要求。
2.ISO 13499:这是关于电机控制器能效要求的国际标准,它旨在确保电机控制器在运行过程中具有较高的能效,以减少能源浪费和环境污染。
该标准详细规定了电机控制器的能效测试方法和能效等级评估方法。
3.ISO 25486:这是关于电机控制器性能评估的国际标准,它旨在提供一个统一的评估方法,以便对电机控制器的性能进行比较和评估。
该标准详细规定了电机控制器的性能测试方法和评估指标,包括启动性能、调速性能、制动性能等方面。
需要注意的是,以上提到的标准只是 ISO 标准中与电机控制器相关的部分标准,它们只是电机控制器标准的一部分。
在实际应用中,还需要考虑其他因素,如电机类型、应用场景、使用环境等,以选择合适的电机控制器标准和设计要求。
永磁无刷直流电机控制系统设计1.电机模型的建立:建立电机的数学模型是进行控制系统设计的第一步。
永磁无刷直流电机可以使用动态数学模型来描述其动态特性,常用的模型包括简化的转子动态模型和电动机状态空间模型。
简化的转子动态模型以电机的电磁转矩方程为基础,通过建立电机的电流-转速模型来描述电机的动态响应。
这个模型通常用于低频控制和电机启动阶段的设计。
电动机状态空间模型则是通过将电机的状态变量表示为电流和转速变量,用微分方程的形式描述电机的动态特性。
这个模型适用于高频控制和电机稳态响应分析。
2.控制器设计:经典的控制方法包括比例积分控制器(PI)和比例积分微分控制器(PID)。
比例积分控制器是最简单的控制器,通过调节电流的比例增益和积分时间来控制电机的速度。
这种控制器适用于低精度控制和对动态响应要求不高的应用。
比例积分微分控制器在比例积分控制器的基础上增加了微分项,通过调节微分时间来控制系统的阻尼比,提高系统的稳定性和动态响应。
3.参数调节:在控制器设计中,参数调节和整定是非常重要的环节,主要包括根据系统的要求选择合适的控制器参数,并进行优化。
参数调节可以通过试探法、经验法和优化算法等方法进行。
其中,试探法和经验法是相对简单的方法,通过调整控制器的参数值来达到稳定运行或者较好的控制性能。
优化算法可以通过数学模型和计算机仿真的方式进行,通过优化目标函数和约束条件,得到最合适的控制器参数。
总结起来,永磁无刷直流电机控制系统设计主要包括电机模型的建立、控制器设计和参数调节。
在设计过程中,需要根据系统的要求选择合适的控制器,通过参数调节和优化算法来提高系统的稳定性和动态性能。
永磁同步电机控制器设计永磁同步电机是一种高效、高功率密度的电机,具有广泛的应用前景。
它的控制需要考虑到电机的运行特性,包括转速、转矩、功率因数等参数,并且要满足控制的精度要求。
因此,永磁同步电机的控制器设计需要考虑到以下几个方面。
首先,需要确定永磁同步电机的控制策略。
常见的控制策略有电压控制、电流控制和速度控制等。
选择合适的控制策略可以提高电机的效率和响应速度。
电压控制策略通过控制电机的电压来实现对电机的控制,适用于需要精确控制转矩和速度的应用。
电流控制策略则是通过控制电机的电流来实现对电机的控制,适用于需要快速响应的应用。
速度控制策略则是通过控制电机的转速来实现对电机的控制,适用于需要精确控制转速的应用。
其次,需要确定永磁同步电机的控制参数。
控制参数包括电机的电流限制、电流控制环节的增益以及转速控制环节的PID参数等。
确定合适的控制参数可以提高电机的稳定性和响应速度。
电流限制要根据电机的额定电流和实际应用场景来确定,以确保电机的运行安全。
而电流控制环节和转速控制环节的参数则需要通过试验和调试来确定,以实现对电机的精确控制。
最后,需要设计永磁同步电机控制器的硬件和软件。
硬件设计包括选取合适的功率器件、传感器和控制芯片等,以及设计稳压、隔离和过流保护等电路。
软件设计则包括编写电机控制算法和相应的驱动程序,以实现对电机的控制。
在软件设计过程中,需要考虑到实时性、精度和稳定性等因素。
综上所述,永磁同步电机控制器设计需要考虑到控制策略、控制参数和控制器的硬件和软件。
通过合理选择控制策略和参数,并且设计合适的硬件和软件,可以实现对永磁同步电机的精确控制,以满足不同应用场景的要求。

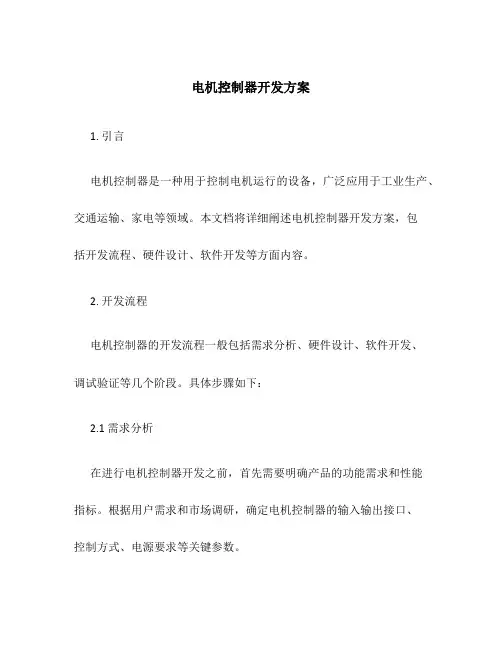

电机控制器开发方案1. 引言电机控制器是一种用于控制电机运行的设备,广泛应用于工业生产、交通运输、家电等领域。
本文档将详细阐述电机控制器开发方案,包括开发流程、硬件设计、软件开发等方面内容。
2. 开发流程电机控制器的开发流程一般包括需求分析、硬件设计、软件开发、调试验证等几个阶段。
具体步骤如下:2.1 需求分析在进行电机控制器开发之前,首先需要明确产品的功能需求和性能指标。
根据用户需求和市场调研,确定电机控制器的输入输出接口、控制方式、电源要求等关键参数。
2.2 硬件设计根据需求分析结果,进行电机控制器的硬件设计。
主要包括电路设计、PCB布局设计和元器件选型等方面。
需要考虑电机控制的电源管理、电机驱动、信号处理等功能,并结合电磁兼容(EMC)和安全认证等要求进行设计。
2.3 软件开发电机控制器的软件开发是实现控制逻辑和算法的关键环节。
根据硬件设计结果,选择合适的开发工具和编程语言,编写电机控制器的驱动程序和控制程序。
需要进行代码逻辑设计、模块开发、接口调试等工作。
2.4 调试验证在软硬件开发完成后,进行电机控制器的调试验证工作。
通过连接电机和外部设备,测试控制效果和稳定性,分析系统性能。
如有问题,及时进行调整和改进。
3. 硬件设计电机控制器的硬件设计是实现控制功能的基础。
主要涉及以下几个方面:3.1 电源管理电源管理是电机控制器工作的基础,需要提供稳定可靠的电源。
可以采用开关电源、电池供电等方式,根据需求选择合适的电源模块。
3.2 电机驱动电机驱动是电机控制器的核心功能之一,需要选择适合控制电机的驱动芯片和电路设计。
常用的电机驱动芯片有功率MOS管、功率集成电路、驱动芯片等。
3.3 信号处理电机控制器需要对输入输出信号进行处理,例如编码器信号和传感器信号。
需要使用合适的处理芯片或模块,如模数转换器(ADC)、微处理器等。
3.4 接口设计电机控制器还需要提供与外部设备连接的接口,如通信接口、用户界面等。
直流电机控制器设计说明书1.1 设计思想直流电机PWM控制系统主要功能包括:直流电机的加速、减速以及电机的正转和反转,并且可以调整电机的转速,还可以方便读出电机转速的大小,能够很方便的实现电机的智能控制。
其间,还包括直流电机的直接清零、启动、暂停、连续功能。
该直流电机系统由以下电路模块组成:振荡器和时钟电路:这部分电路主要由89C51单片机和一些电容、晶振组成。
设计输入部分:这一模块主要是利用带中断的独立式键盘来实现。
设计控制部分:主要由89C51单片机的外部中断扩展电路组成。
设计显示部分:包括液晶显示部分和LED数码显示部分。
LED数码显示部分由七段数码显示管组成。
直流电机PWM控制实现部分:主要由一些二极管、电机和L298直流电机驱动模块组成。
1.2 系统总体设计框图直流电机PWM调速系统以AT89C51单片机为核心,由命令输入模块、LED显示模块及电机驱动模块组成。
采用带中断的独立式键盘作为命令的输入,单片机在程序控制下,定时不断给直流电机驱动芯片发送PWM波形,H型驱动电路完成电机正,反转控制;同时单片机不停的将从键盘读取的数据送到LED显示模块去显示,进而读取其速度。
1.3 程序设计流程图图1-2中断服务流程图2 总体硬件电路设计2.1 芯片介绍2.1.1 89C51单片机结构特点: 8位CPU ;片振荡器和时钟电路; 32根I/O 线;外部存贮器寻址围ROM 、RAM64K ; 2个16位的定时器/计数器; 5个中断源,两个中断优先级; 全双工串行口; 布尔处理器。
图1.2 定时中断服务流程图图2-1 89C51单片机引脚分布图2.1.2 RESPACK-8排阻RESPACK-8是带公共端的8电阻排,它一般是接在51单片机的P0口,因为P0口部没有上拉电阻,不能输出高电平,所以要接上拉电阻。
图2-2 RESPACK-8引脚分布图2.1.3 驱动器L298L298是双电源大电流功率集成电路,直接采用TTL逻辑电平控制,可用来驱动继电器,线圈,直流电动机,步进电动机等电感性负载。
电机控制器软件设计规范_基于AUTOSAR的电机驱动系统报告来源 | 汽车软件前⾔纯电动汽车和混合动⼒汽车是新能源汽车产业发展的重要⽅向,同时,泛亚“电动化、智能化、⽹联化、数字化”战略的提出,使得未来车载汽车电⼦电⽓架构系统的开发越来越复杂。
汽车开放系统架构 AUTOSAR 代表的层次化、模块化、平台化技术则是汽车电⼦软件开发的重要趋势。
在电动汽车的三⼤电控系统中(电机控制、电池管理、整车控制),电机控制作为核⼼之⼀,其软件架构的研究设计对于汽车电控系统的开发有重要意义。
本报告以电动汽车⽤驱动电机作为研究对象,以 AUTOSAR 开发架构为基础,对电机驱动控制系统软件架构设计与开发进⾏探究,并在此基础上对电机过调制控制算法以及旋变软解码技术进⾏详细研究。
电动汽车的电机控制软件基于 AUTOSAR开发的意义在电动汽车的三⼤电控单元中,电机驱动控制作为其中的核⼼,其性能⾼低对汽车动⼒性和操纵性有直接的影响。
和传统电机调速系统和伺服电机系统相⽐较,车⽤驱动电机系统的开发除了⾼功率密度、宽调速范围等性能需求外,对于安全性和可靠性也有着更⾼的要求。
提⾼车⽤电机控制软件的可复⽤性,增强系统软件的可配置性,改善系统软件的可靠性与稳定性对于车⽤电机控制系统开发有着重要意义。
旋变解码研究对于电机⽮量控制⽽⾔,往往需要获取电机的转⼦位置⾓度,⾓度的测量常⽤的⽅法有磁性编码器、光电码盘、电涡流传感器和旋转变压器等。
其中,磁编码器是基于磁阻效应或霍尔效应的轴⾓传感器,输出信号是基于转⼦位置的正余弦函数,其结构简单鲁棒性强,不受潮湿环境影响,但受⾼温和⽓隙限制;光电码盘体积⼩,分辨率⾼,抗电磁⼲扰能⼒强,但转速受限,最⾼可测转速在 3000rpm 左右;电涡流传感器灵敏度⾼,响应速度快,受环境影响较⼩,但其精度有限;旋转变压器可靠性⾼,不同环境适应能⼒强,不受温度和振动等因素影响,因此⼴泛应⽤于电梯、雷达、机载仪器等伺服系统和⼯业⾃动化领域。
电动车控制器设计方案一、电动车控制器的组成部分电动车控制器是电动车整车中的核心部分,其技术性能的优劣直接影响电动车的正常使用。
目前电动车用有刷无刷控制器普遍采用PWM方式,控制器内部必须具有PWM发生器电路,另外还有电源电路、功率器件、功率器件驱动电路、控制部件(转把、制动把、电动机霍尔元件等)信号的采集与处理电路、过电流与欠电压等保护电路。
二、电动车控制器的结构原理普通有刷控制器内部结构框图如下图所示。
电源电路为控制器内部电子元器件提供工作电压;PWM芯片根据转把的输入电压输出相应脉冲宽度的方波给MOS管驱动电路;MOS管驱动电路将PWM信号整形提供给MOS管;MOS管为大功率开关管,其导通时间与关闭时间,受导通信号与PWM信号和成的混合信号控制;欠电压保护电路是当蓄电池电压降低到控制器设定值以下时,PWM芯片停止了PWM 信号输出,以保护蓄电池不至于在低电压情况下放电;限电流保护(或过电流保护)电路是对控制器输出的最大电流进行限制,以保护蓄电池、控制器、电动机等不会出现允许范围以上的大电流。
三、电动机控制器的接线1、无刷电动机控制器接线无刷电动机控制器接线有多有少,一般有以下几条(线的颜色根据常用类型总结,不能代表所有线的颜色都一样):电源线两条(红色线、黑色线)、转把线三条(红色线、蓝色线、黑色线)、制动断电线两条(黄色线、黑色线)、电子制动线两条(灰色线、黑色线)、电动机线两条(绿色线、蓝色线)、霍尔输入线四条(蓝色线、绿色线、红色线、黑色线)、倒车线一条(黄色线)、助力信号线三条(红色线、绿色线、黑色线)。
2、有刷电动机控制接线有刷电动机控制接线一般有以下几条:电源线两条、转把线三条、电动机线两条、制动断电线两条、限速线两条等。
四、控制器接线示意图在电动车控制器中广泛应用,方波驱动最大的缺点在于换相时的电流突变引起的转矩脉动,导致噪声较大,但好的控制策略可以大大改善换相噪声。
电动车控制器设计的难点在于电流控制,本文就电动车控制器设计的一些关键地方加以描述。
电动车控制器方案1. 引言电动车控制器是电动车中的关键部件之一,它负责控制电机的转动和控制电动车的运行状态。
合理的电动车控制器方案能够提高电动车的性能,提升驾驶体验,同时也能够提高电动车的安全性和能效。
本文将介绍一个完整的电动车控制器方案,包括硬件设计和软件设计两个方面。
通过该方案,用户能够了解电动车控制器的工作原理,以及如何设计和实现一款高性能的电动车控制器。
2. 硬件设计电动车控制器的硬件设计主要包括主控芯片选择、电机驱动电路设计和电源管理电路设计。
2.1 主控芯片选择选择合适的主控芯片对于电动车控制器的性能至关重要。
主控芯片应具备较高的计算能力和丰富的外设接口,以满足电动车控制器的功能需求。
常用的主控芯片有STM32系列、FPGA和DSP等。
2.2 电机驱动电路设计电机驱动电路是将电动车控制器的输出信号转换为电机驱动所需的电流和电压的关键部件。
常见的电机驱动电路有H桥电路和三相桥电路等。
2.3 电源管理电路设计电源管理电路主要用于对控制器提供稳定的电源电压,并对输入输出电流进行管理和保护。
其中包括电池管理电路和电压降压电路等。
3. 软件设计电动车控制器的软件设计主要包括控制算法设计和系统软件设计两部分。
3.1 控制算法设计控制算法设计是电动车控制器最核心的部分,它直接影响到电动车的性能。
常用的控制算法有PID控制、模糊控制和自适应控制等。
设计控制算法时需要考虑电机的特性和电动车的运行需求。
3.2 系统软件设计系统软件设计包括电动车控制器的嵌入式软件设计和上位机软件设计。
嵌入式软件设计是将控制算法实现在主控芯片上,实时控制电动车的运行状态。
上位机软件设计主要用于与电动车控制器进行通信和参数设置。
4. 总结通过本文的介绍,我们可以了解到电动车控制器方案的重要性和设计要点。
合理的硬件设计和软件设计能够提高电动车的性能和安全性,为用户带来更好的驾驶体验。
希望本文对电动车控制器的设计和开发有所帮助。
电机控制器开发设计要求汽车零部件开发要求说明(SOR)零件名称:驱动电机总成重要等级:■ A类□ B、C类项⽬代号:E301⽬录1.名词解释 (4)2.项⽬总体描述 (4)2.1项⽬时间节点 (4)2.2产品信息 (5)3. 主要性能和要求 (5)3.1⼀般要求 (5)3.2性能要求 (5)3.3试验⽅法 (8)3.4质量及可靠性要求 (9)3.5验收规则 (9)3.6执⾏法规和标准 (10)3.7关于禁限物质要求 (10)4. 双⽅⼯作任务、时间要求及违约 (10)4.1双⽅⼯作任务及时间要求: (10)4.2风险责任的承担 (11)4.3违约责任 (11)5.交付物的提交 (11)5.1甲⽅向⼄⽅提供交付物的时间: (11)5.2⼄⽅向甲⽅提供的交付物及时间: (11)6.双⽅数据交换的要求 (11)7.知识产权及保密 (12)8.测试要求 (12)8.1样车/样机的测试 (13)8.2样件的验收 (13)9.甲⽅技术联络⼈ (13)更改记录表汽车零部件开发要求说明(SOR)1.名词解释产品:指供应商(以下简称⼄⽅)根据本产品开发技术要求规定,⽣产的驱动电机总成零部件。
它包括⿊匣⼦件、灰匣⼦件和⽩匣⼦件。
参考样件:指潍柴(重庆)汽车有限公司(以下简称甲⽅)提供给⼄⽅⽤于开发本产品开发技术要求规定的产品的参照件。
技术要求:指甲⽅对产品结构、尺⼨、性能、材料等的要求(⾮⾦属件含产品颜⾊、⽪纹等)。
技术资料:指包括但不限于产品的设计、开发、试验、制造的图纸、CAD数据、技术规范、分析报告、试验报告、样件等全部技术⽂件及实物,也包括在本产品开发技术要求履⾏过程涉及到的各⽅的专有技术、专利技术、企业秘密、⽣产信息、商业机密等资料。
产品数据:指描述产品结构、性能、材料、尺⼨、公差、表⾯处理等特性的最终完整数据,它完全可以指导产品的后续⼯艺⼯装设计和产品制造。
电⼦⽂档:指⽤计算机数据对产品进⾏描述的⽂档。
电动机驱动控制器设计与控制策略优化电动机驱动控制器是一种重要的电力电子设备,用于控制和驱动电动机的运行。
它在工业自动化、交通运输、医疗设备等领域都有广泛的应用。
本文将围绕电动机驱动控制器的设计与控制策略优化展开讨论。
首先,设计一个高效可靠的电动机驱动控制器是至关重要的。
该控制器应具备以下特点:高效率、低能耗、稳定性好、噪音小等。
在电路设计方面,可以选择使用先进的功率半导体器件,如IGBT(绝缘门极双极性晶体管)来提高控制器的效率。
此外,合理的散热设计也是不可忽视的,可以采用风扇散热或散热片等方式来保持控制器的温度在合理范围内。
在电磁兼容方面,应采取屏蔽措施,减少电磁干扰对周围设备的影响。
其次,控制策略优化是电动机驱动控制器设计的关键。
常见的控制策略包括开环控制、闭环控制和矢量控制等。
开环控制是最简单的一种,通过预先设定的控制信号来控制电动机的运行。
闭环控制是在开环控制的基础上加入反馈元件,根据反馈信号调整控制信号,使电动机输出满足要求。
矢量控制是一种更高级的控制策略,它可以实现对电机的精确控制,提高系统的响应速度和运行效率。
针对不同的应用场景和需求,选择合适的控制策略是至关重要的。
如在工业自动化领域,为了提高电机的运动精度和稳定性,可以使用闭环控制或矢量控制策略。
而在交通运输领域,如电动汽车,为了实现更好的能源利用和行车安全,可以采用矢量控制策略。
此外,在医疗设备领域,对电动机的控制要求更高,因此可以采用更复杂的矢量控制策略来实现。
除了选择合适的控制策略,优化控制参数也是提高电动机驱动控制器性能的关键。
控制参数包括电流环、速度环和位置环等。
通过调整这些控制参数,可以使电机的运动更加平稳,并提高系统的响应速度。
此外,还可以采用先进的控制算法,如PID、模糊控制、神经网络控制等,来进一步提高控制器的性能。
当然,在电动机驱动控制器设计与控制策略优化过程中,也需要注意一些问题。
首先是安全性问题,电动机驱动控制器涉及到高压电源和高功率电流,因此必须保证设备的安全可靠,防止发生火灾、电击等危险。
电机控制系统设计与开发电机控制系统是现代工业中使用最广泛的一种控制系统,它是将微处理器、电机和传感器等组成的一个复杂系统。
电机控制系统具有快速、灵活、可靠、精密等优点,被用于各种工业现场,如机械制造、航空、电子、交通、医疗等。
电机控制系统的设计与开发是电机控制系统研究领域的核心,其目的是设计出满足目标要求的电机控制系统。
下文将重点探讨电机控制系统设计与开发。
一、电机控制器的选型电机控制器是电机控制系统的关键组成部分,其好坏在很大程度上决定着整个系统的运行效果。
因此,选对电机控制器对于电机控制系统的设计至关重要。
电机控制器的选型需要考虑多个因素,包括电机类型、功率、压力、控制方式等。
常用的电机控制器有直流电机控制器、交流电机控制器和步进电机控制器。
最近,随着交流电机在工业现场的不断普及,交流电机控制器逐渐成为主流,淘汰了一部分直流电机控制器。
二、电机驱动方案的确定电机驱动方案是电机控制系统的重要组成部分。
通常,我们可以使用交流电源、蓄电池、逆变器等多种电源来驱动电机。
电机控制系统的驱动方式分为开环控制和闭环控制两种。
对于简单的工业现场,开环控制就足够了,但对于一些高效、高精度要求的领域,闭环控制则更为适用。
如在医学领域中,需要对手术机器人的电机控制进行闭环控制,才能保证患者的安全。
三、传感器的选用传感器是电机控制系统中用于实时监测电机状态和控制电机运行的一个重要部分。
传感器的选择同样需要考虑多种因素,如适用范围、精度、灵敏度等。
在电机控制系统中,常使用功率传感器、电流传感器、电压传感器等。
传感器与控制器的结合将电机控制系统设计得更高效和精确。
四、系统软件设计系统软件设计是电机控制系统设计的另一个关键步骤。
电机控制系统的软件设计需要考虑到多种因素,如实时性、可靠性、易用性和安全性等。
编写软件需要使用先进的编程语言,如C、C++、Python等。
同时,需要根据硬件的实际能力和实际任务需求来确定编写的代码的数据结构、算法和逻辑。
stm32电机控制方案一、引言STM32是一款广泛应用于嵌入式系统开发的微控制器系列,具有高性能和低功耗的特点。
电机控制是嵌入式系统中常见的应用之一,本文将介绍一种基于STM32的电机控制方案。
二、背景电机控制在很多领域都具有重要应用价值,如工业自动化、机械设备、电动车等。
以三相交流电机为例,常见的控制方法有直接转矩控制、矢量控制和感应电机控制等。
本文所提出的STM32电机控制方案适用于三相交流电机的矢量控制。
三、STM32电机控制方案1. 硬件设计在STM32电机控制方案中,需要选择合适的STM32微控制器作为控制核心,并搭配适合的电机驱动模块。
同时,还需要相关的电源供应和信号接口电路设计。
硬件设计的目标是保证系统的稳定性、可靠性和可扩展性。
2. 软件开发STM32电机控制方案的软件开发主要包括以下几个方面:a. 底层驱动:包括GPIO、定时器、PWM等外设的初始化和配置,以及外设中断的处理。
b. 电机控制算法:矢量控制是一种常用的电机控制算法,其中包括转子位置检测、电流测量和控制律等。
开发人员需要编写相应的算法代码,并按照实际需求进行调试和优化。
c. 通信接口:如果需要与上位机或其他设备进行通信,可以选择适当的通信接口(如UART、CAN等),并编写相应的代码实现数据的传输和处理。
d. 上位机软件:如果需要通过上位机进行操作和监控,还需要编写相应的上位机软件,实现参数配置、数据显示和监控等功能。
3. 调试和测试在开发完STM32电机控制方案后,需要进行调试和测试工作。
可以通过仿真器或调试器连接STM32微控制器,监控电机的运行状态和输出结果,根据实际情况进行参数调整和算法优化。
4. 实际应用STM32电机控制方案可以应用于各种需要控制电机的场景,例如机械臂、自动化生产线、电动车等。
根据实际需求,可以对硬件进行扩展和优化,以满足不同场景下的控制要求。
五、总结本文介绍了一种基于STM32的电机控制方案,涵盖了硬件设计、软件开发、调试和测试等方面。
汽车零部件开发要求说明(SOR)零件名称:驱动电机总成重要等级:■ A类□ B、C类项目代号:E301目录1.名词解释 (4)2.项目总体描述 (4)2.1项目时间节点 (4)2.2产品信息 (5)3. 主要性能和要求 (5)3.1一般要求 (5)3.2性能要求 (5)3.3试验方法 (8)3.4质量及可靠性要求 (9)3.5验收规则 (9)3.6执行法规和标准 (10)3.7关于禁限物质要求 (10)4. 双方工作任务、时间要求及违约 (10)4.1双方工作任务及时间要求: (10)4.2风险责任的承担 (11)4.3违约责任 (11)5.交付物的提交 (11)5.1甲方向乙方提供交付物的时间: (11)5.2乙方向甲方提供的交付物及时间: (11)6.双方数据交换的要求 (11)7.知识产权及保密 (12)8.测试要求 (12)8.1样车/样机的测试 (13)8.2样件的验收 (13)9.甲方技术联络人 (13)更改记录表汽车零部件开发要求说明(SOR)1.名词解释产品:指供应商(以下简称乙方)根据本产品开发技术要求规定,生产的驱动电机总成零部件。
它包括黑匣子件、灰匣子件和白匣子件。
参考样件:指潍柴(重庆)汽车有限公司(以下简称甲方)提供给乙方用于开发本产品开发技术要求规定的产品的参照件。
技术要求:指甲方对产品结构、尺寸、性能、材料等的要求(非金属件含产品颜色、皮纹等)。
技术资料:指包括但不限于产品的设计、开发、试验、制造的图纸、CAD数据、技术规范、分析报告、试验报告、样件等全部技术文件及实物,也包括在本产品开发技术要求履行过程涉及到的各方的专有技术、专利技术、企业秘密、生产信息、商业机密等资料。
产品数据:指描述产品结构、性能、材料、尺寸、公差、表面处理等特性的最终完整数据,它完全可以指导产品的后续工艺工装设计和产品制造。
电子文档:指用计算机数据对产品进行描述的文档。
黑匣子件:由甲方负责布置及外形的周边条件设计,并提出产品的功能要求和技术状态描述。
由乙方担内部结构设计,并对产品设计结果负责,3D数模、2D图纸、产品标准和技术规范要求、试验要求、功能要求等技术资料需得到甲方的书面确认。
乙方负责产品生产所需的工装模具、检具以及其它生产和物流器具的开发,并提供最终的符合要求的产品。
灰匣子件:由甲方负责布置及外形的周边条件设计,并提出产品功能要求和技术状态描述。
由甲方与乙方共同承担内部结构设计,并对产品设计结果负责,乙方的3D数模、2D图纸、产品标准和技术规范要求、试验要求、功能要求等技术资料需得到甲方的书面确认。
乙方负责产品生产所需的工装模具、检具以及其它生产和物流器具的开发,并提供最终的符合要求的产品。
设计确认后,甲方可根据装配要求与乙方修改零部件的外形装配结构。
白匣子件:由甲方负责进行设计,并对产品设计结果负责。
甲方负责向乙方提供设计结果,包括所有3D数模、2D图纸、产品标准或技术规范要求、试验要求、功能要求等技术资料,乙方进行产品生产所需的工装模具、检具以及其它生产和物流器具的开发,并提供最终的符合要求的产品。
2.项目总体描述2.1 项目时间节点随着项目的开展以上节点可能有所变化, 任何变动都将与乙方进行沟通,并应以书面形式进行确认。
2.2 产品信息2.2.1以下为此协议所涉及的零件号及名称清单表22.2.2零部件简图3. 主要性能和要求3.1 一般要求3.1.1电机本体需具有四象限能力,其各项性能指标应配合电机控制器满足整车使用要求。
3.1.2电机为永磁同步电机,采用液冷方式进行冷却。
3.1.3电机应具有定子绕组温度检测功能,绕组中至少埋有一组温度传感器。
温度传感器量程:-40℃~250℃。
3.1.4母线工作电压范围240V~400V DC,满功率工作电压范围290V~400V DC,额定工作电压345V DC。
3.1.5电机质量不大于50kg。
3.1.6绝缘等级:H级。
3.2 性能要求3.2.1主要参数其它参数应符合产品技术文件规定。
特性曲线:其它参数应在产品标准中规定。
3.2.2效率在额定电压下,电机的最高效率应不低于94%,高效工作区(效率不低于80%)占总工作区的百分比应不低于70%。
3.2.3馈电特性在电机因惯性旋转或被拖动旋转时,电机运行于发电状态。
电机通过电机控制器应能向电源馈电,馈电电压范围、馈电电流的大小和馈电效率应符合产品技术文件规定。
3.2.4液冷系统冷却回路密封性能应能承受不低于200kPa的压力,无渗漏。
3.2.5温升在规定的工作制下,驱动电机的温升应符合GB755-2008中8.10规定的温升限值。
3.2.6绝缘电阻电机定子绕组对机壳的冷态绝缘电阻值应大于20MΩ。
若电机的温度传感器固定于定子绕组中,驱动电机绕组对温度传感器的冷态绝缘电阻值应大于20MΩ。
3.2.7安全接地电机能触及的可导电部分与外壳接地点处的电阻不应大于0.1Ω,接地点应有明显的接地标志。
3.2.8耐电压满足GB/T 18488.1-2015 中5.2.8要求。
3.2.9超速电机在热态下应能承受1.2倍最高工作转速试验,持续时间为2min,其机械应不发生有害变形。
3.2.10环境适应性满足GB/T 18488.1-2015 中5.6对驱动电机的要求。
3.2.11可靠性满足GB/T29307-2012的规定。
3.3试验方法3.3.1试验条件除另有规定外,试验应在温度18℃~28℃、相对湿度45%~75%、大气压力86~106kPa,海拔不超过1000m(若超过1000m,应按GB755-2008的有关规定)环境中进行。
3.3.2测量仪器、仪表的准确度1)电气测量仪器:0.5级(兆欧表除外);2)分流器或电流传感器:0.2级;3)转速测量仪:±2r/min;4)转矩测量仪:0.5级;5)温度计:±1℃;6)微欧计:0.2级。
3.3.3试验要求非特殊说明,宜使用测功机或具备测功机功能的设备作为负载,被试驱动电机系统应处于热工作状态,驱动电机控制器的直流母线工作电压为额定电压。
3.3.4一般要求试验3.3.4.1工作电压范围台架试验时,将驱动电机系统的直流母线电压分别设定在最高工作电压处和最低工作电压处,在不同工作电压下,测试在不同工作转速下的最大工作转矩,记录稳定的转速和转矩数值。
转速范围内的测量点不少于10个,绘制转速-转矩特性曲线,检查转矩输出是否能符合产品技术文件的规定。
3.3.4.2 电机质量采用满足测量精度要求的衡器量取驱动电机的质量。
3.3.5性能试验3.3.5.1持续转矩及峰值转矩持续转矩:在额定电压下,控制电机运行在产品规格书规定的转矩和转速条件下,让电机工作在电动态下长时间运行,驱动电机能正常工作,并且不超过驱动电机的绝缘等级和规定的温升限值。
记录运行时间。
峰值转矩:在额定电压下,控制电机运行在产品规格书规定的转矩和转速条件下,让电机工作在电动态下运行1min或30s,并且不超过驱动电机的绝缘等级和规定的温升限值。
3.3.5.2持续功率及峰值功率按照3.3.5.1获得的持续转矩和相应的工作转速以及峰值转矩和相应的工作转速,利用以下公式获得驱动电机在相应工作点的持续功率和峰值功率(单位:kW)。
3.3.5.3最高转速在额定电压下,使驱动电机的转速升至最高工作转速,并施加不低于产品技术文件规定的负载,驱动电机工作稳定后,持续运行3 min,每30s记录一次驱动电机的输出转速和转矩。
3.3.5.4转矩转速特性试验时,在驱动电机工作转速范围内取不少于10个转速点,最低转速点宜不大于最高工作转速的10%,相邻转速点之间的间隔不大于最高工作转速的10%。
需包含如下特征点:额定工作转速点,最高工作转速点,持续功率对应的最低工作转速点,其他特殊定义的工作点等。
在驱动电机电动或馈电状态下,在每个转速点上取不少于10个转矩点,对于高速工作状态,在每个转速点上选取的转矩点数可适当减少,但不低于5个。
测试点包括如下特征点:持续转矩数值处的点,峰值转矩数值处的点,持续功率曲线上的点,峰值功率曲线上的点,其他特殊定义的点。
在相关的测试点处,至少测量以下数据:1)驱动电机的电压、电流、频率及电功率;2) 驱动电机的转矩、转速及机械效率;3) 驱动电机系统的效率。
3.3.5.5堵转转矩在额定电压下,将驱动电机转子堵住,驱动电机工作于实际冷状态下,通过驱动电机控制器为驱动电机施加所需的堵转转矩,记录堵转转矩和堵转时间。
改变驱动电机定子和转子的相对位置,沿圆周方向等分5个堵转点,分别重复以上试验,每次重复试验前,宜将驱动电机恢复到实际冷状态,每次堵转试验的堵转时间相同。
取5次测量结果中堵转转矩的最小值作为该驱动电机的堵转转矩。
3.3.5.6效率高效工作区的试验方法参照GB/T 18488.2-2015 第7.2.5.7条。
最高效率的试验方法参照GB/T 18488.2-2015 第7.2.5.8条。
3.3.5.7馈电特性馈电特性的试验方法参照GB/T 18488.2-2015 第7.6条。
3.3.5.8液冷系统冷却回路密封性能参照GB/T 18488.2-2015 第5.5条中对驱动电机的试验方法。
3.3.5.9温升参照GB/T 18488.2-2015 第6条中的试验方法。
3.3.5.10绝缘电阻参照GB/T 18488.2-2015 5.7.3及5.7.4的试验方法。
3.3.5.11安全接地参照GB/T 18488.2-2015 第8.1条中的试验方法。
3.3.5.12耐电压参照GB/T 18488.2-2015 第5.8条中的试验方法。
3.3.5.13超速参照GB/T 18488.2-2015 第5.9条中的试验方法。
3.3.5.14环境适应性参照GB/T 18488.2-2015 第9条中的试验方法。
3.3.5.15可靠性参照GB/T29307—2012的试验方法。
3.4 质量及可靠性要求驱动电机设计使用寿命为8年或150000km,以先到为准。
如确因产品质量原因造成损坏,制造厂应免费维修或更换,并承担由此造成的相关损失。
注:此条的具体内容由质量部提供。
3.5 验收规则3.5.1 包装3.5.1.1包装箱应牢固,产品在箱内不应窜动3.5.1.2包装箱内应有产品合格证和装箱单,并按客户要求提供使用说明书(使用说明书内容应符合GB/T 9969-2008的规定)。
3.5.1.3运输安全标志应符合GB/T 191-2008的规定。
3.5.2 外观驱动电机表面不应有锈蚀、碰伤、划痕,涂覆层不应有剥落,紧固件连结应牢固,引出线或接线端应完整无损,颜色和标志应正确,铭牌的字迹和内容应清晰无误,且不应脱落。
电机有交流输出U、V、W三相标志,接线盒表面安全警示标志、产品铭牌、条形码,安装螺栓和接地螺栓打紧,有紧固标识,电机型号、编号的打刻符合GB7258-2012中4.1.4的规定。
