焊缝超声波探伤检验规程1 目的指导本公司无损探伤人员工作，规范无损探伤的检验过程。
2 范围本程序适用于公司钢结构产品制造（包括外包外协件）中的无损检验工作。
3 职责3.1品保部探伤员Ⅰ、Ⅱ、Ⅲ级人员负责探伤工作的实施。
3.2品保部探伤员Ⅱ、Ⅲ级人员负责检验规程的编制、现场检测技术指导。
3.3品保部负责无损探伤的质量控制工作，对无损探伤中有争议的问题做出裁决。
3.4品保部负责自检报告的签发。
4 检验规程4.1探伤准备工作a) 距离一波幅曲线：利用RB-1或RB-2试块测试距离一波幅曲线，评定线、定量线和判废线满足GB11345-89标准中9.2.1的B级要求。
b) 探伤灵敏度：不低于评定线，扫查灵敏度在基准敏度上提高6dB。
c) 探伤时机：碳素结构钢应在焊缝冷却到环境温度，低合金结构钢应在完成焊接24小时后进行探伤；另外，探测要经过打磨，外观检验合格后进行探伤。
d) 探伤方式和扫查方式：探伤方式见：扫查方式有锯齿形扫查、前后、左右、环绕、转角扫查等几种方式。
e) 检查部位：检查部位根据GB50205-2001《钢结构工程施工质量验收规范》及设计文件、工艺文件。
f) 抽检率：当设计和合同未对抽检率做出规定时，按GB50205-2001《钢结构工程施工质量验收规范》表5.2.4，当设计和合同对抽检率做出规定时，按设计和合同执行。
4.2探伤方法4.2.1平板对接焊缝a) 探头选择探头的K值选择如表1。
表1 探头的K值根据厚度不同按下表选择图1 平板对接焊缝的超声波探伤4.3.2 T型接头焊接的检验按T型焊缝的特点及GB11345-89标准要求，选择以下三种探伤方式组合实施检验。
4.3.2.1焊缝内部缺陷检测a) 探头选择见（表2）b) 根据不同检验等级要求选择探伤面，探伤面如图1所示。
表2 探头的K值根据腹板厚度不同按下表选择b) 探测位置c) 对所有反射波幅超过定量线的缺陷，均应确定其位置，最大反射波幅所在区域和缺陷指示长度。
超声波焊缝探伤标准超声波焊缝探伤是一种常用的无损检测方法，广泛应用于焊接质量的评定和缺陷的检测。
本文将介绍超声波焊缝探伤的标准，包括其定义、应用范围、技术要求等内容，以期为相关领域的从业人员提供参考。
超声波焊缝探伤是指利用超声波技术对焊缝进行缺陷检测的方法。
它可以有效地检测焊缝中的各种缺陷，如气孔、夹杂、裂纹等，对焊接质量的评定具有重要意义。
超声波焊缝探伤广泛应用于航空航天、汽车制造、铁路运输等领域，对提高产品质量、保障安全生产具有重要意义。
超声波焊缝探伤的标准主要包括以下几个方面：首先，超声波探伤设备的选择和校准。
超声波探伤设备是进行焊缝探伤的关键工具，其选择和校准直接影响着探伤结果的准确性。
因此，超声波探伤设备的选择和校准应符合相关标准要求，确保其性能和准确性。
其次，超声波探伤操作规程的制定和执行。
超声波焊缝探伤需要进行严格的操作规程，包括探头的放置、超声波的发射和接收、数据的采集和分析等步骤。
操作规程的制定和执行应符合相关标准要求，确保探伤结果的准确性和可靠性。
再次，焊缝探伤的技术要求和评定标准。
超声波焊缝探伤需要对焊缝中的各种缺陷进行检测和评定，其技术要求和评定标准应符合相关标准要求，确保焊接质量的评定准确性和一致性。
最后，超声波焊缝探伤的报告和记录。
超声波焊缝探伤的结果应当进行报告和记录，报告和记录内容应符合相关标准要求，确保探伤结果的可追溯性和可验证性。
综上所述，超声波焊缝探伤标准是保障焊接质量和产品安全的重要依据，相关领域的从业人员应当严格遵守相关标准要求，确保超声波焊缝探伤工作的准确性和可靠性。
同时，相关标准的制定和更新也是保障超声波焊缝探伤工作质量的重要保障，应当引起相关部门和单位的重视和关注。

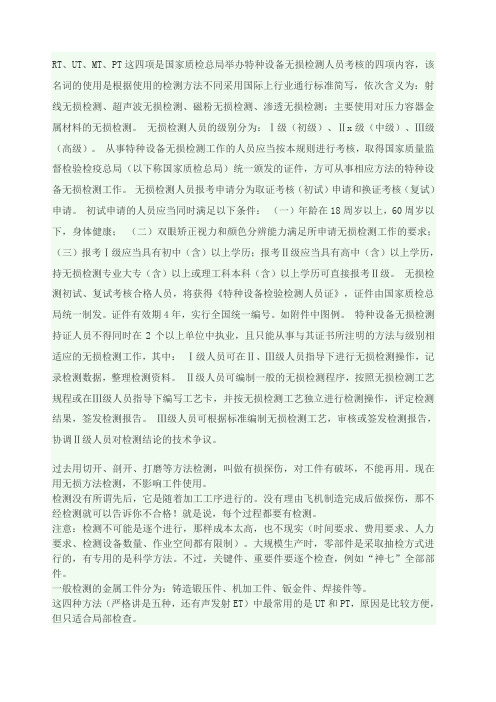

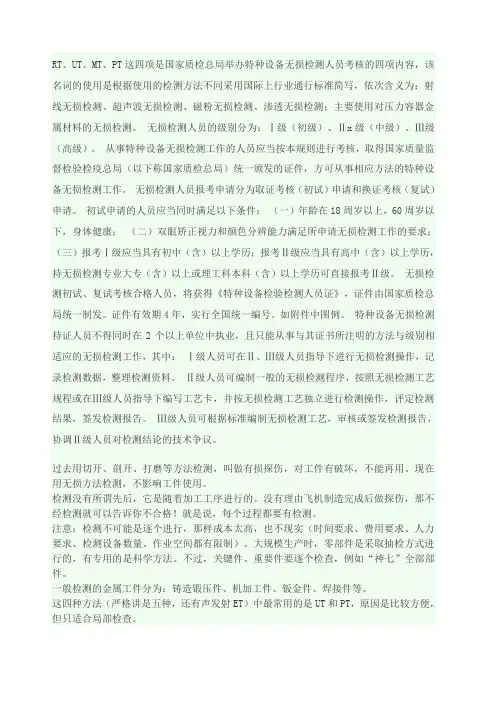

RT、UT、MT、PT这四项是国家质检总局举办特种设备无损检测人员考核的四项内容，该名词的使用是根据使用的检测方法不同采用国际上行业通行标准简写，依次含义为：射线无损检测、超声波无损检测、磁粉无损检测、渗透无损检测；主要使用对压力容器金属材料的无损检测。
无损检测人员的级别分为：Ⅰ级（初级）、Ⅱx级（中级）、Ⅲ级（高级）。
从事特种设备无损检测工作的人员应当按本规则进行考核，取得国家质量监督检验检疫总局（以下称国家质检总局）统一颁发的证件，方可从事相应方法的特种设备无损检测工作。
无损检测人员报考申请分为取证考核（初试）申请和换证考核（复试）申请。
初试申请的人员应当同时满足以下条件：（一）年龄在18周岁以上，60周岁以下，身体健康；（二）双眼矫正视力和颜色分辨能力满足所申请无损检测工作的要求；（三）报考Ⅰ级应当具有初中（含）以上学历；报考Ⅱ级应当具有高中（含）以上学历，持无损检测专业大专（含）以上或理工科本科（含）以上学历可直接报考Ⅱ级。
无损检测初试、复试考核合格人员，将获得《特种设备检验检测人员证》，证件由国家质检总局统一制发。
证件有效期4年，实行全国统一编号。
如附件中图例。
特种设备无损检测持证人员不得同时在2个以上单位中执业，且只能从事与其证书所注明的方法与级别相适应的无损检测工作，其中：Ⅰ级人员可在Ⅱ、Ⅲ级人员指导下进行无损检测操作，记录检测数据，整理检测资料。
Ⅱ级人员可编制一般的无损检测程序，按照无损检测工艺规程或在Ⅲ级人员指导下编写工艺卡，并按无损检测工艺独立进行检测操作，评定检测结果，签发检测报告。
Ⅲ级人员可根据标准编制无损检测工艺，审核或签发检测报告，协调Ⅱ级人员对检测结论的技术争议。
过去用切开、剖开、打磨等方法检测，叫做有损探伤，对工件有破坏，不能再用。
现在用无损方法检测，不影响工件使用。
检测没有所谓先后，它是随着加工工序进行的。
没有理由飞机制造完成后做探伤，那不经检测就可以告诉你不合格！就是说，每个过程都要有检测。
焊缝质量无损检验方法一、检验标准及依据1.1GBT34628-2017《焊缝无损检测金属材料应用通则》；1.2GBT11345-2013《焊缝无损检测超声波检测技术、检测等级和评定》；二、无损检验方法根据GB34628表1，无损检验可分为6种，详见下表。
三、3.1涡流检测（ET）：是利用探头线圈内流动的高频电流可在焊缝表面感应出涡流的效应，有缺陷会改变涡流磁场，引起线圈输出变化来反映缺陷。
其检验参数控制相对困难，可检验导中材料表面或焊缝与堆焊层表面或近表面缺陷。
3.2磁性检测（MT）：是利用铁磁性材料表面与近表面缺陷引起磁率发生变化，磁化时在表面上产生漏磁场，再采用磁粉、磁带或其他磁场测量方法记录与显示缺陷。
主要用于检测焊缝表面或近表面起磁率发生变化，磁化时在表面上产生漏磁场，再采用磁粉、磁带或其他磁场测量方法记录与显示缺陷。
主要用于检测焊缝表面或近表面缺陷。
3.3渗透检测（PT）：采用含有颜料或荧光粉剂的渗透液喷洒或涂敷在被检焊缝表面上，利用液体的毛细作用，使其渗入表面开口的缺陷中，然后清洗去除表面上多余的渗透液，干燥后施加显像剂,将缺陷中的渗透液吸附到焊缝表面上，观察缺陷的显示痕迹。
此法主要用于焊缝表面检测或气创清根后的根部缺陷检测。
3.4射线检测（X、Y）方法（RT）：是利用X、Y，射线源发出的贯穿辐射线穿透焊缝后使胶片感光，焊缝中的缺陷影像便显示在经过处理后的射线照相底片上，是目前应用较广泛的无损检验方法,能发现焊缝内部气孔、夹渣、裂纹及未焊透等缺陷，射线探伤基本不受焊缝厚度限制。
但无法测量缺陷深度，检验成本较高，时间长，射线对探伤操作人员有损伤。
3.5超声波检测（UT）：是利用压电换能器通过瞬间电激发产生脉冲振动，借助于声耦合介质传入金属中形成超声波，并在传播时遇到缺陷反射并返回到换能器，再把声脉冲转换成电脉冲，测量该信号的幅度及传播时间就可评定工件中缺陷的位置及严重程度。
超声波比射线探伤灵敏度高、灵活方便、周期短、成本低、效率高、对人体无害，但显示缺陷不直观，对缺陷判断不精确，靠探伤人员经验和技术熟练程度影响较大。

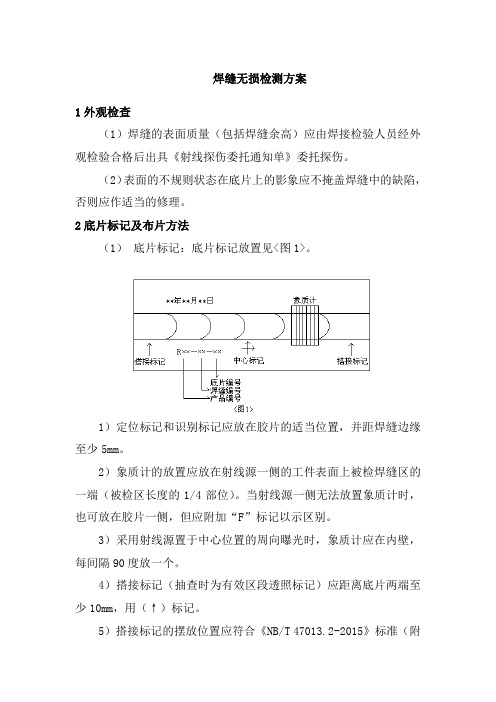

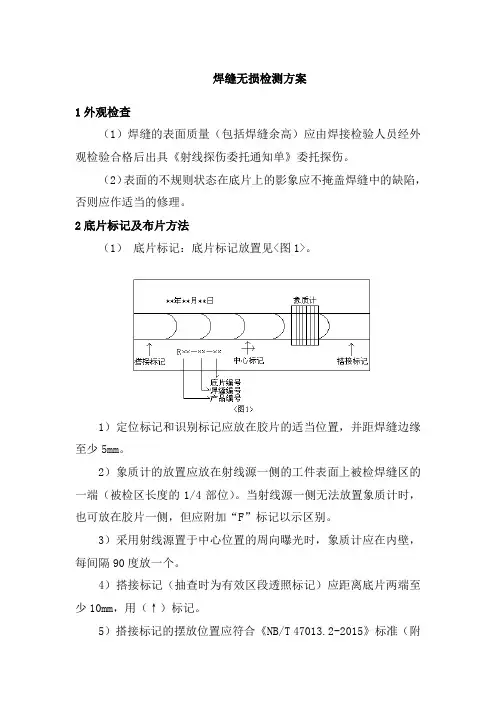

焊缝无损检测方案1外观检查（1）焊缝的表面质量（包括焊缝余高）应由焊接检验人员经外观检验合格后出具《射线探伤委托通知单》委托探伤。
（2）表面的不规则状态在底片上的影象应不掩盖焊缝中的缺陷，否则应作适当的修理。
2底片标记及布片方法（1）底片标记：底片标记放置见<图1>。
1）定位标记和识别标记应放在胶片的适当位置，并距焊缝边缘至少5mm。
2）象质计的放置应放在射线源一侧的工件表面上被检焊缝区的一端（被检区长度的1/4部位）。
当射线源一侧无法放置象质计时，也可放在胶片一侧，但应附加“F”标记以示区别。
3）采用射线源置于中心位置的周向曝光时，象质计应在内壁，每间隔90度放一个。
4）搭接标记（抽查时为有效区段透照标记）应距离底片两端至少10mm，用（↑）标记。
5）搭接标记的摆放位置应符合《NB/T 47013.2-2015》标准（附录G）的要求。
3布片（1）按焊缝布置图绘制出焊缝编号，顺时方向布片，环缝从以纵缝丁字口为中心，顺时方向布片。
（2）工件上必须标明定位标记和识别标记，做永久标记和作为重复探伤的依据。
（3）布片位置要详细的标记在原始记录简图上，标注记录与标记相符。
4拍片（1）曝光条件X射线机应定期制作曝光曲线，供合理选择曝光工艺参数。
1）管电压在保证穿透的情况下，尽量采用低电压、长时间，在焦距F≥700mm时，曝光量推荐不低于15mA.min. 当焦距改变时可按平方反比定律对曝光量的推荐值进行换算，采用r射线透照时，总的曝光时间应不小于输送源往返所需时间的10倍。
2）允许使用的高管电压应控制在不同透照厚度允许X 射线最高透照管电压（图1）范围内。
用γ射线透照，当采用内透法（中心法或偏心法）时，在保证像质计灵敏度达到NB/T 47013.2-2015要求时，透照厚度下限减半。
不同透照厚度允许的X射线最高透照管电压图（1）3）几何条件4）L2与L1/d的关系应满足JB/T4730.2-2005标准图2、图3、 AB 级要求，或按下式计算：L1≥10d·L22/3式中：L1—源至被检部位工件上表面的距离，（或称透照距离）。
焊缝内部缺陷探伤，无损检测方法焊接缺陷是指焊接接头部位在焊接过程中形成的缺陷。
焊缝的内部缺陷有：1、气孔气孔是指焊接时，熔池中的气体未在金属凝固前逸出，残存于焊缝之中所形成的空穴。
其气体可能是熔池从外界吸收的，也可能是焊接冶金过程中反应生成的。
2、夹渣夹渣是指焊后溶渣残存在焊缝中的现象。
3、裂纹焊缝中原子结合遭到破坏，形成新的界面而产生的缝隙称为裂纹。
4、未焊透未焊透指母材金属未熔化，焊缝金属没有进入接头根部的现象。
5、未熔合未熔合是指焊缝金属与母材金属，或焊缝金属之间未熔化结合在一起的缺陷。
按其所在部位，未熔合可分为坡口未熔合、层间未熔合、根部未熔合三种。
无损检测（NDT或无损探伤）是在不损害或不影响被检测对象使用性能的前提下，采用射线、超声、红外、电磁等原理技术并结合仪器对材料、零件、设备进行缺陷、化学、物理参数检测的技术。
1、超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。
2、射线探伤是利用某种射线来检查焊缝内部缺陷的一种方法。
常用的射线有X射线和γ射线两种。
X射线和γ射线能不同程度地透过金属材料，对照相胶片产生感光作用。
利用这种性能，当射线通过被检查的焊缝时，因焊缝缺陷对射线的吸收能力不同，使射线落在胶片上的强度不一样，胶片感光程度也不一样，这样就能准确、可靠、非破坏性地显示缺陷的形状、位置和大小。
3、磁粉探伤利用工件缺陷处的漏磁场与磁粉的相互作用，它利用了钢铁制品表面和近表面缺陷（如裂纹，夹渣，发纹等）磁导率和钢铁磁导率的差异，磁化后这些材料不连续处的磁场将发生畸变，形成部分磁通泄漏处工件表面产生了漏磁场，从而吸引磁粉形成缺陷处的磁粉堆积——磁痕，在适当的光照条件下，显现出缺陷位置和形状，对这些磁粉的堆积加以观察和解释，就实现了磁粉探伤。

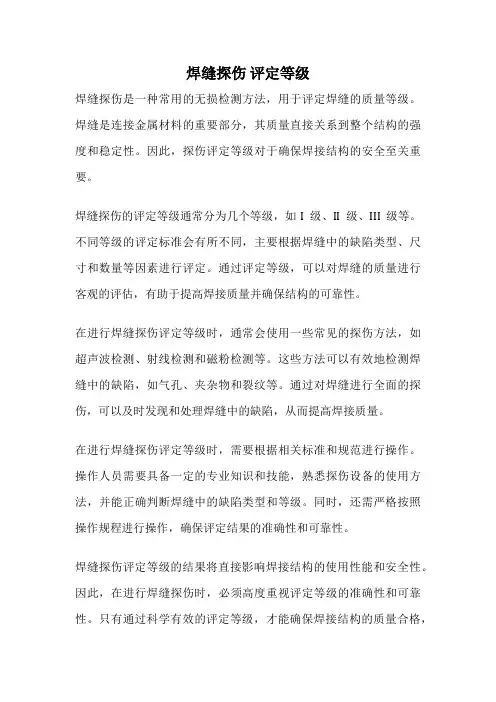

焊缝探伤评定等级焊缝探伤是一种常用的无损检测方法，用于评定焊缝的质量等级。
焊缝是连接金属材料的重要部分，其质量直接关系到整个结构的强度和稳定性。
因此，探伤评定等级对于确保焊接结构的安全至关重要。
焊缝探伤的评定等级通常分为几个等级，如I级、II级、III级等。
不同等级的评定标准会有所不同，主要根据焊缝中的缺陷类型、尺寸和数量等因素进行评定。
通过评定等级，可以对焊缝的质量进行客观的评估，有助于提高焊接质量并确保结构的可靠性。
在进行焊缝探伤评定等级时，通常会使用一些常见的探伤方法，如超声波检测、射线检测和磁粉检测等。
这些方法可以有效地检测焊缝中的缺陷，如气孔、夹杂物和裂纹等。
通过对焊缝进行全面的探伤，可以及时发现和处理焊缝中的缺陷，从而提高焊接质量。
在进行焊缝探伤评定等级时，需要根据相关标准和规范进行操作。
操作人员需要具备一定的专业知识和技能，熟悉探伤设备的使用方法，并能正确判断焊缝中的缺陷类型和等级。
同时，还需严格按照操作规程进行操作，确保评定结果的准确性和可靠性。
焊缝探伤评定等级的结果将直接影响焊接结构的使用性能和安全性。
因此，在进行焊缝探伤时，必须高度重视评定等级的准确性和可靠性。
只有通过科学有效的评定等级，才能确保焊接结构的质量合格，满足设计要求，并保证使用过程中的安全性和可靠性。
焊缝探伤评定等级是一项重要的工作，对于保证焊接结构的质量和安全至关重要。
通过科学有效的评定等级，可以及时发现和处理焊缝中的缺陷，提高焊接质量，确保结构的可靠性。
同时，操作人员需要具备专业知识和技能，并按照相关规程进行操作，以确保评定结果的准确性和可靠性。
只有这样，才能保证焊接结构的质量合格，满足设计要求，并确保使用过程中的安全性和可靠性。
第三，焊缝的无损探伤要求：设计人员应根据对焊缝的质量要求确定焊缝的无损探伤要求，包括采用的探伤标准、合格等级、抽样量，并标注在图样上。
对没有无损探伤标注或标注不全的焊缝，应按照以下要求进行无损探伤检验。
对于BS、BK(开坡口）等级的焊缝，按照GB 11345-1989标准进行超声波探伤，抽样量≥50%的焊缝长度，I级为合格；对于CS、CK(开坡口）等级的焊缝，按照GB 11345-1989标准进行超声波探伤，抽样量≥25%的焊缝长度，Ⅱ级为合格；超声波探伤仅适用于母材厚度8~200mm的情况。
必要时，设计人员可对母材厚度<8mm的焊缝确定采用射线探伤的方法进行检验，并在图样上对探伤标准、等级、抽样量等要求做出明确说明。
对于不开坡口的BK级角焊缝，按JB/T6062—2007标准进行渗透探伤，抽样量≥25%的焊缝长度，I级为合格；对于焊接件上焊接的吊钩、吊耳等焊缝，按照JB/T 6062—2007标准进行100%的渗透探伤。
第四，其他特殊要求。
对于探伤不合格的B级焊缝，应扩大探伤范围至100%；对于探伤不合格的C级焊缝，应扩大探伤范围到50%，再次发现不合格后，扩大探伤范围至100%。
对探伤发现的焊缝中的所有不合格部位，应同时采取返修措施。
对于只能单面焊接，背面无法清根的B、C级焊缝，进行超声波探伤时，根部允许存在一定的未焊透，未焊透的高度h≤0.1δ(板厚)，且不超过5mm，板厚δ≥50mm时，局部允许5~10mm。
对于非全熔透的B、C级焊缝，进行超声波探伤时，根部允许存在一定的未焊透，未焊透的高度h≤0.1δ(名义焊缝厚度)，且≤5mm，板厚δ≥50mm时，局部允许5~lOmm。
焊缝超声波探伤标准焊缝超声波探伤是一种常用的无损检测方法，通过超声波的传播和反射来检测焊缝内部的缺陷和质量问题。
在工业生产中，焊接是一项非常重要的工艺，焊缝质量直接影响着产品的安全性和可靠性。
因此，制定和严格执行焊缝超声波探伤标准对于保障焊接质量和产品质量具有重要意义。
一、焊缝超声波探伤的基本原理。
焊缝超声波探伤是利用超声波在材料中传播的特性来检测焊缝内部的缺陷。
当超声波遇到材料的界面或者缺陷时，会发生反射、折射或者散射，通过探伤仪器接收到这些信号，就能够分析出焊缝内部的情况。
根据超声波的传播速度、衰减情况以及反射信号的强度等信息，可以判断焊缝的质量和存在的缺陷类型。
二、焊缝超声波探伤的标准要求。
1. 探伤人员资质要求。
进行焊缝超声波探伤的人员应当具备相应的资质证书，经过专业培训和考核合格。
只有具备一定的理论知识和实际操作经验的人员才能够进行焊缝超声波探伤工作。
2. 探伤仪器要求。
焊缝超声波探伤所使用的仪器应当符合国家标准，具有稳定的性能和精准的测量功能。
同时，仪器的操作人员也应当熟悉仪器的使用方法和维护保养要求，确保仪器的正常运行和准确探伤结果。
3. 探伤环境要求。
进行焊缝超声波探伤的环境应当符合相应的要求，保证探伤工作的准确性和可靠性。
例如，探伤环境应当保持相对清洁，避免杂音和干扰信号的产生，同时还要考虑到温度、湿度等因素对探伤结果的影响。
4. 探伤报告要求。
对于焊缝超声波探伤的结果，应当及时、准确地制作探伤报告。
报告中应当包括探伤的焊缝位置、探伤仪器的型号和参数、探伤人员的信息、探伤结果以及可能存在的问题和建议等内容，确保探伤结果的可追溯性和可靠性。
三、焊缝超声波探伤的应用范围。
焊缝超声波探伤广泛应用于航空航天、石油化工、核电、铁路、桥梁、船舶等领域。
通过超声波探伤，可以及时发现焊缝内部的缺陷，保证焊接质量，提高产品的安全性和可靠性。
四、结语。
制定和执行严格的焊缝超声波探伤标准，对于保障焊接质量和产品质量具有重要意义。
RT、UT、MT、PT无损检测
这四项依次含义为：射线无损检测、超声波无损检测、磁粉无损检测、渗透无损检测；主要使用对压力容器金属材料的无损检测。
过去用切开、剖开、打磨等方法检测，叫做有损探伤，对工件有破坏，不能再用。
现在用无损方法检测，不影响工件使用。
一般检测的金属工件分为：铸造锻压件、机加工件、钣金件、焊接件等。
这四种方法（严格讲是五种，还有声发射ET）中最常用的是UT和PT，原因是比较方便，但只适合局部检查。
全面检测最理想的设备当然属于RT，但费用较高，已经能够在计算机屏幕上可视进行（过去只能拍摄胶片），检测结果可制成录像文件。
对于大型的铸件、锻压件只能用RT，UT无法穿透，检测不到！
超声检测 Ultrasonic Testing（缩写UT）；
射线检测 Radiographic Testing（缩写RT）；
磁粉检测 Magn et ic pa rt icle Testing（缩写MT）；
渗透检测 Pen et rant Testing （缩写PT）；
涡流检测 Eddy Current Testing （缩写ET）；
射线照相法（RT）
是指用X射线或g射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检验方法。
1、射线照相检验法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r
射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影，由于不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线能量也就会产生差异，便可根据暗室处理后的底片各处黑度差来判别缺陷。
2、射线照相法的特点：射线照相法的优点和局限性总结如下： a.可以获得缺陷的直观图像，定性准确，对长度、宽度尺寸的定量也比较准确； b.检测结果有直接记录，可长期保存； c. 对体积型缺陷（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等）检出率很高，对面积型缺陷（未焊透、未熔合、裂纹等），如果照相角度不适当，容易漏检； d.适宜检验厚度较薄的工件而不宜较厚的工件，因为检验厚工件需要高能量的射线设备，而且随着厚度的增加，其检验灵敏度也会下降； e.适宜检验对接焊缝，不适宜检验角焊缝以及板材、棒材、锻件等； f.对缺陷在工件中厚度方向的位置、尺寸（高度）的确定比较困难；g.检测成本高、速度慢；h.具有辐射生物效应，无损检测超声波探伤仪
能够杀伤生物细胞，损害生物组织，危及生物器官的正常功能。
总的来说，RT 的特性是——定性更准确，有可供长期保存的直观图像，总体成本相对较高，而
且射线对人体有害，检验速度会较慢。
无损检测X光机用于工业部门的工业检测X光机通常为工业无损检测X光机（无损耗检测），此类便携式X光机可以检测各类工业元器件、电子元件、电路内部。
例如插座插头橡胶内部线路连接，二极管内部焊接等的检测。
BJI-XZ、BJI-UC等工业检测X光机是可连接电脑进行图像处理的X光机，此类工业检测便携式X光机为工厂家电维修领域提供了出色的解决方案。
3、超声波检测（UT）
1、超声波检测的定义：通过超声波与试件相互作用，就反射、透无损检测设备
射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。
2、超声波工作的原理：主要是基于超声波在试件中的传播特性。
a.声源产生超声波，采用一定的方式使超声波进入试件； b.超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变； c.改变后的超声波通过检测设备被接收，并可对其进行处理和分析； d.根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。
3、超声波检测的优点： a.适用于金属、非金属和复合材料等多种制件的无损检测； b.穿透能力强，可对较大厚度范围内的试件内部缺陷进行检测。
如对金属材料，可检测厚度为1～2mm的薄壁管材和板材，也可检测几米长的钢锻件； c.缺陷定位较准确； d.对面积型缺陷的检出率较高； e.灵敏度高，可检测试件内部尺寸很小的缺陷； f.检测成本低、速度快，设备轻便，对人体及环境无害，现场使用较方便。
4、超声波检测的局限性： a.对试件中的缺陷进行精确的定性、定量仍须作深入研究； b.对具有复杂形状或不规则外形的试件进行超声检测有困难； c.缺陷的位置、取向和形状对检测结果有一定影响； d.材质、晶粒度等对检测有较大影响； e.以常用的手工A型脉冲反射法检测时结果显示不直观，且检测结果无直接见证记录。
5、超声检测的适用范围： a.从检测对象的材料来说，可用于金属、非金属和复合材料； b.从检测对象的制造工艺来说，可用于锻件、铸件、焊接件、胶结件等； c.从检测对象的形状来说，可用于板材、棒材、管材等； d.从检测对象的尺寸来说，厚度可小至1mm，也可大至几米； e.从缺陷部位来说，既可以是表面缺陷，也可以是内部缺陷。
4、磁粉检测（MT）
1. 磁粉检测的原理：铁磁性材料和工件被磁化后，由于不连续性的存在，使工件表面和近表面的磁力线发生局部畸变而产生漏磁场，吸附施加在工件表面的磁粉，形成在合适光照下目视可见的磁痕，从而显示出磁粉检测
不连续性的位置、形状和大小。
2. 磁粉检测的适用性和局限性： a.磁粉探伤适用于检测铁磁性材料表面和近表面尺寸很小、间隙极窄（如可检测出长0.1mm、宽为微米级的裂纹），目视难以看出的不连续性。
b.磁粉检测
可对原材料、半成品、成品工件和在役的零部件检测，还可对板材、型材、管材、棒材、焊接件、铸钢件及锻钢件进行检测。
c.可发现裂纹、夹杂、发纹、白点、折叠、冷隔和疏松等缺陷。
d.磁粉检测不能检测奥氏体不锈钢材料和用奥氏体不锈钢焊条焊接的焊缝，也不能检测铜、铝、镁、钛等非磁性材料。
对于表面浅的划伤、埋藏较深的孔洞和与工件表面夹角小于20°的分层和折叠难以发现。
5、渗透检测（PT）
1.液体渗透检测的基本原理：零件表面被施涂含有荧光染料或着色染料的渗透剂后，在毛细管作用下，经过一段时间，渗透液可以渗透进表面开口缺陷中；经去除零件表面多余的渗透液后，再在零件表面施涂显像剂，同样，在毛细管的作用下，显像剂将吸引缺陷中保留的渗透液，渗透液回渗到显像剂中，在一定的光源下（紫外线光或白光），缺陷处的渗透液痕迹被现实，（黄绿色荧光或鲜艳红色），从而探测出缺陷的形貌及分布状态。
2.渗透检测的优点： a.可检测各种材料，金属、非金属材料；磁性、非磁性材料；焊接、锻造、轧制等加工方式； b.具有较高的灵敏度（可发现0.1μm宽缺陷） c.显示直观、操作方便、检测费用低。
3.渗透检测的缺点及局限性： a.它只能检出表面开口的缺陷； b.不适于检查多孔性疏松材料制成的工件和表面粗糙的工件； c.渗透检测只能检出缺陷的表面分布，难以确定缺陷的实际深度，因而很难对缺陷做出定量评价。
检出结果受操作者的影响也较大。
6、涡流检测（ET）
1.涡流检测的基本原理：将通有交流电的线圈置于待测的金属板上或套在待测的金属管外（见图）。
这时线圈内及其附近将产生交变磁场，使试件中产生呈旋涡状的感应交变电流，称为涡流。
涡流的分布和大小，除与线圈的形状和尺寸、交流电流的大小和频率等有关外，还取决于试件的电导率、磁导率、形状和尺寸、与线圈的距离以及表面有无裂纹缺陷等。
因而，在保持其他因素相对不变的条件下，用一探测线圈测量涡流所引起的磁场变化，可推知试件中涡流的大小和相位变化，进而获得有关电导率、缺陷、材质状况和其他物理量(如形状、尺寸等)的变化或缺陷存在等信息。
但由于涡流是交变电流，具有集肤效应，所检测到的信息仅能反映试件表面或近表面处的情况。
2.应用：按试件的形状和检测目的的不同，可采用不同形式的线圈,通常有穿过式、探头式和插入式线圈3种。
穿过式线圈用来检测管材、棒材和线材，它的内径略大于被检物件，使用时使被检物体以一定的速度在线圈内通过，可发现裂纹、夹杂、凹坑等缺陷。
探头式线圈适用于对试件进行局部探测。
应用时线圈置于金属板、管或其他零件上，可检查飞机起落撑杆内筒上和涡轮发动机叶片上的疲劳裂纹等。
插入式线圈也称内部探头，放在管子或零件的孔内用来作内壁检测，可用于检查各种管道内壁的腐蚀程度等。
为了提高检测灵敏度，探头式和插入式线圈大多装有磁芯。
涡流法主要用于生产线上的金属管、棒、线的快速检测
以及大批量零件如轴承钢球、汽门等的探伤（这时除涡流仪器外尚须配备自动装卸和传送的机械装置）、材质分选和硬度测量，也可用来测量镀层和涂膜的厚度。
3.优缺点：涡流检测时线圈不需与被测物直接接触，可进行高速检测,易于实现自动化,但不适用于形状复杂的零件,而且只能检测导电材料的表面和近表面缺陷,检测结果也易于受到材料本身及其他因素的干扰。
