PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。
关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。
可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。
有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。
功能表图见图1。

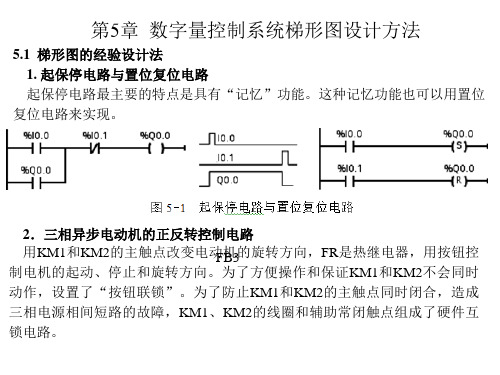

一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PL C的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
PLC顺序控制中编制梯形图的四种方式可（编程）控制器（PLC）外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器（控制电路）移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述（控制系统）的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。
这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(GB6988.6-86)。
有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位（寄存器）编程方式和置位复位编程方式。
本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。
例如:某PLC控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若（传感器）X400（检测）到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4s后快退Y431到上接近开关X402，就回到了原位。
功能表图见图1:图1功能表图2使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。
这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。
如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。
图2起保停电路实现顺序控制3使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。
第五章梯形图程序设计方法由于PLC所有控制功能都是以程序的形式来实现的，因此程序设计对PLC 的应用是很重要的。
PLC的应用主要包括开关量控制和模拟量控制2类。
本章仅介绍开关量控制程序的设计方法。
不同类型的控制问题所采用的设计方法不尽相同，主要的梯形图程序设计方法有：(1)逻辑设计法：对控制任务进行逻辑分析和综合，将控制电路中元器件的通断状态看作以触点通断状态为逻辑变量的逻辑函数，并进行化简，利用PLC 的逻辑指令即可得到控制程序的设计方法。
这种方法主要用于组合逻辑问题的程序设计。
(2)时序图设计法：当PLC各输出信号按照固定的时间间隔发生先后变化时，可以根据输出信号的时间先后关系来设计程序的一种方法。
(3)经验设计法：要求设计者透彻理解PLC各种指令的功能，凭着对各种典型控制环节和基本单元电路的设计经验，选择各种指令并进行修改和完善相应程序的方法。
(4)顺序控制设计法：当控制要求满足一定的先后顺序时，可以将系统的l 个工作周期划分为若干个顺序相连的步，每个步对应一种操作状态，并分析清楚相邻步的转换条件，进而绘制功能图，再按一定的规则转化为梯形图程序的设计方法。
这种方法主要用于解决顺序控制问题，包括单一顺序、选择顺序和并发顺序控制问题。
(5)继电器控制电路图转换设计法：在继电器控制电路图的基础上，经过选择相应指令和合理转换后，就能设计出符合要求的控制程序的方法。
在介绍以上程序设计方法的基础上，还将以实例来介绍具有多种工作方式的系统的控制程序设计思路。
5.1 逻辑设计法当控制对象是开关量且按照它们之间的逻辑关系来实现控制时，可用逻辑设计法来设计控制程序。
逻辑设计法就是根据输入量、输出量及其他变量之间的逻辑关系来设计程序的一种方法。
下面以1个简单的控制为例介绍这种编程方法。
例1 某系统中有4台通风机，设计1个监视系统，监视通风机的运转。
要求如下：4台通风机中有3台及以上开机时，绿灯常亮；只有2台开机时，绿灯以5Hz的频率闪烁；只有1台开机时，红灯以5Hz的频率闪烁；4台全部停机时，红灯常亮。
