电感元件知识点总结电感元件是一类非常重要的电子元件，它在电路中起着很重要的作用。
电感元件是利用磁场储存能量的元件。
在电磁感应的原理基础上制成的一种元件，是传感器与基本电子器件之一。
一、电感元件的基本概念电感元件是传感器与基本电子器件之一。
电感现象是电流变化时产生的自感电动势或电压成为自感现象，也叫电感电动势（一般简称电动势）;而在另外一根相距甚远的导线上发生（因此在学校通常用螺线管或铁芯线圈来示意）的电动势，则称为互感电动势（或称彼此感应电动势）。
这两种电动势是彼此复合在一起且叠加在一起的。
电感分有线性和非线性两种。
线性电感的特性曲线基本上是一条直线，线度L和直流电阻R是线性增长(图4-45)，根据构成电感的原理线圈即使是悬空的，串接在上面的Ｒ，就相当于是用一只线性的饱和电感来代替了磁性线圈。
非线性的线圈，指的是假如在其上通有ym一实际电流的话，就变成是偏磁了。
在常温下电感的值为：:L0=1(M0.269L1)对数型(归⑼型亦称对数线性型∶y=1n(x+1)x+1例∶公式∶Pn(I)=(2−I)2n2Pn0(I)归圈○的特性是如果其对应于毫侄线圈的直流电阻的两倍得到了直流电感线圈，并不令其振荡，然后去验证这样的电感公式。
表达出其优劣来的式、特性曲线为：y=a+bx(折线)|y=ax2+bx+c(曲线)二、电感元件的种类和特性1. 电感元件的种类电感元件分为线圈和电感线圈两种。
线圈的特点是由导线绕成，不需磁耦合，自感不涉及其他的电感。
而电感线圈的特性是有正负片并支有磁通，是两个导线卷绕磁性线圈。
其所谓磁场是伴随着通有电流瞬变的延伸而传播的，由每一个面元都产生绕着方向图3-39曲线图4-43。
只是将它显示为一组线束以便于在心理上给予它以环状逆向通电动力变与用于记述许多电磁感应定理总是使我们把它转换为为抽象的数理符号。
纸片象一个可以打开的圈。
2. 电感元件的特性电感元件的特性主要表现在以下几个方面：(1) 阻抗特性：电感元件的阻抗是与频率有关的，当输入信号频率增加时，电感元件的阻抗也会增大。

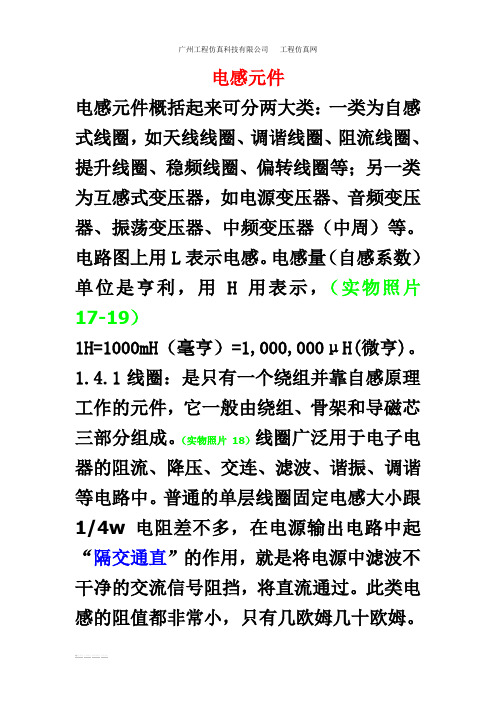

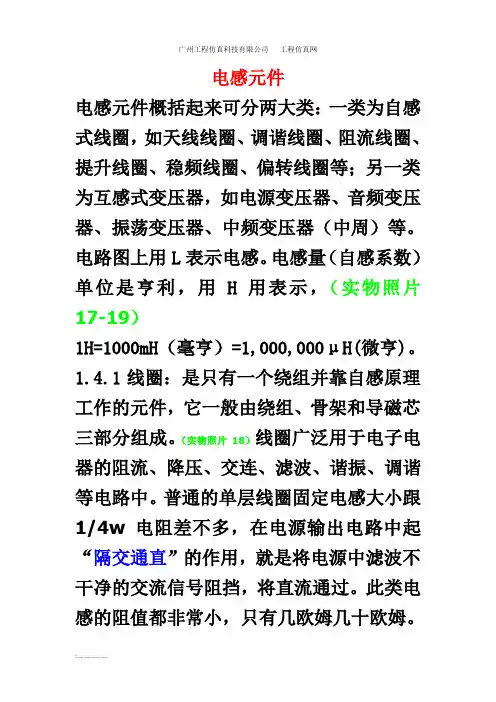

电感元件电感元件概括起来可分两大类：一类为自感式线圈，如天线线圈、调谐线圈、阻流线圈、提升线圈、稳频线圈、偏转线圈等；另一类为互感式变压器，如电源变压器、音频变压器、振荡变压器、中频变压器（中周）等。
电路图上用L表示电感。
电感量（自感系数）单位是亨利，用H用表示，（实物照片17-19）1H=1000mH（毫亨）=1,000,000μH(微亨)。
1.4.1线圈：是只有一个绕组并靠自感原理工作的元件，它一般由绕组、骨架和导磁芯三部分组成。
（实物照片18）线圈广泛用于电子电器的阻流、降压、交连、滤波、谐振、调谐等电路中。
普通的单层线圈固定电感大小跟1/4w电阻差不多，在电源输出电路中起“隔交通直”的作用，就是将电源中滤波不干净的交流信号阻挡，将直流通过。
此类电感的阻值都非常小，只有几欧姆几十欧姆。
有很多万用表可以测量mH级的电感，但在维修中电感的标称一般不是很重要。
电感的标值有色标也有色点，这些都跟电阻的色标识别类似，还有直接标注的。
（实物照片17）1.4.2变压器：是利用两个线圈绕组的互感原理来传递电信号和电能的器件，它一般由绕组线圈、骨架和铁芯三部分组成。
变压器绕组和圈数，直接关系到变压比、电流比、阻抗比以及高频电路里的谐振频率等。
电路图上一般用B或T表示变压器。
（实物照片19）1.4.3线圈常见故障主要是断线、短路、线匝松动。
线圈断线可用万用电表欧姆档进行检查，在修理时可部分或全部重绕；线圈断线也时常发生在接线端子（如脱焊或受力而断线），要仔细观察就能发现。
线圈短路大多是由于受潮后线的绝缘力降低而被击穿，由于一般线圈电阻小而用万用电表不易发现线圈短路（特别是局部短路），最好的办法是用Q表或电桥等仪器进行测量，看其电感值和Q值是否和正常值一致，在修理时可重绕或将短路处填以适当的绝缘材料。
线圈线匝松动较轻时可用绝缘胶水加固，较重时（有部分乱线或全部乱线）可部分或全部重绕。
变压器常见故障主要是断路、短路、漏电，断路时无输出电压，初级输入电流很小或无输入电流，可用万用电表欧姆档进行检查，在修理时可部分或全部重绕线圈。

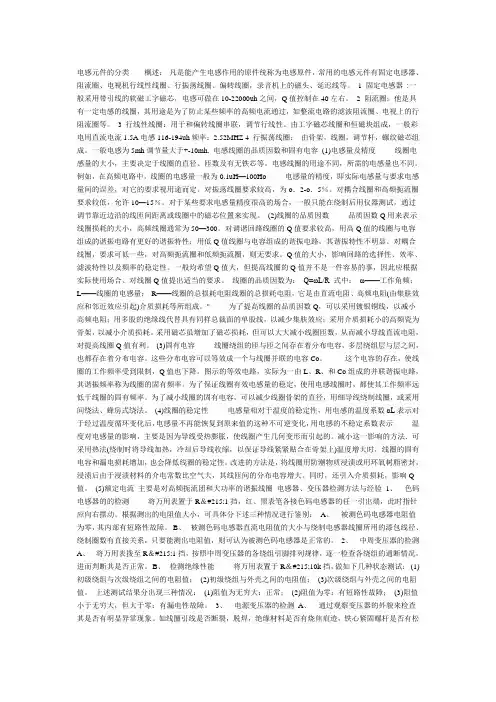

电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器、阻流圈、电视机行线性线圈、行振荡线圈、偏转线圈，录音机上的磁头、延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感的线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈、电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ 4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho 电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10—15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现。
(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R 式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
电感元件的类型
电感元件是一种被广泛应用于电子电路中的被动元件，其主要作用是存储磁场能量，并抑制高频电流。
根据其种类和用途，电感元件可以分为以下几种类型：
1. 线圈电感器：线圈电感器是一种将导线绕成线圈的电感元件，其主要作用是通过磁场耦合来传递信号或做功。
线圈电感器的种类包括空心线圈电感器、铁芯线圈电感器、多层线圈电感器等。
2. 铁氧体电感器：铁氧体电感器是一种利用铁氧体材料的特性来制作的电感元件，其特点是具有高质因数、高电感、高品质因数和低损耗等优点，广泛应用于高频电路中。
3. 电感变压器：电感变压器是一种将电流转换成磁场再转换回电流的电感元件，其主要作用是将一个电压变为另一个电压，或将一个电流变为另一个电流。
电感变压器的种类包括单相变压器、三相变压器、自耦变压器等。
4. 电感滤波器：电感滤波器是一种利用电感元件的低通滤波特性来滤除高频杂波的电路，其主要作用是将需要的信号从杂波中分离出来。
电感滤波器的种类包括LC滤波器、LCL滤波器、PI滤波器等。
总之，电感元件在电子电路中有着广泛的应用，不同类型的电感元件在不同的电路中扮演着不同的角色，为电子电路的正常运行提供了关键的支持。
- 1 -。
电感的基本知识
电感，又称为电感器或电感元件，是一种用来储存电磁能量的被动元件。
它由线圈或线圈组成，通常由绝缘电线绕成，并带有铁芯。
电感的基本知识包括以下几个方面：
1. 电感的定义：电感是指导线的螺线管状线圈中，由于通过的电流发生变化时，所产生的自感电动势。
2. 电感的单位：SI单位中，电感的单位是亨利（H）。
3. 自感电感和互感电感：根据电流变化的关系可以分为自感电感和互感电感。
自感电感是指电流变化时，线圈自身产生的感应电势，而互感电感是指线圈之间的相互作用所产生的感应电势。
4. 电感的作用：电感器在电路中可以用来调节电流大小和方向，储存电磁能量，滤波和隔离电路。
5. 电感的特性：电感器的特性主要包括电感值、电感的频率特性和失真。
6. 电感的计算：根据电感器的结构和材料，可以通过计算电感器的匝数、线圈长度、线径、层间间隔等参数来计算电感值。
7. 使用注意事项：在使用电感器时，需要注意避免超过电感器
的额定电流和电压，防止过热和烧坏。
总的来说，电感是一种储存电磁能量的被动元件，在电路中具有重要的应用。
电感元件电感元件指的是电感线圈与各种变压器。
它和电阻、电容元件一样，也是各种电器中重要的元件之一。
电阻、电容和电感元件一般统称为“无源元器件”（电子管、晶体管、集成电路等一般统秒为有源元器件）。
电感线圈有时将它们简称为“电感器”、“电感”或“线圈”，常用字母“L”表示；变压器常用字母“B”或“T”来表示。
基本知识电感线圈与变压器都是利用电磁感应现象来工作的。
如图1.3-1所示，当有交流电流通过线圈L时（其函数为N），便会在线圈的内部及其周围产生交流磁场（用磁通φ表示），由电磁感应定律，这交流磁场会在线圈的两端产生感应电动势。
由电工学知识所知：磁场的大小与产生磁场的电流的大小成正比，公式表为ψ=Li。
式中：ψ=Nφ为N线圈的磁通，称为磁通链。
比例系数L称为电感系数。
由此得到即电感只与本线圈通过的电流有关，也称为“自感”系数。
自感系数反映了该线圈电感量的大小，通常也简称为“电感”。
如果在线圈L1的附近有另一线圈L2，则由L1的电流产生的磁通链ψ1除在本线圈作用产生感应电动势外，同时还会与L2相交链，磁耦合在L2两端产生感应电动势。
这种现象称为“互感”。
通常把通电线圈L1称为初级线圈（或原线圈），L2称为次级线圈（或副线圈）。
当然，若线圈L2通过电流i2产生的磁通链ψ2，除与本线圈相交链外，也会由磁耦合，与L1交链，产生互感。
通常用互感系数M来表示互感量的大小。
互感系数的大小与两线圈（有时还多于两个线圈）的相互位置、方向以及线圈中是否有“心子”等诸多因素有关。
变压器就是基于互感现象工作的。
线圈电感的大小用“电感量”来表示，其基本单位为“亨利”，简称“亨”，用字母“H”表示。
比亨小的单位是毫亨（MH），更小的单位是微亨（UM），它们之间的换算关系为：1H=103MH=106UH电感线圈电感量的大小，一般与制作时所用导线的粗细、绕成后线圈的形状、大小以及匝数等因素有关，另外“线圈尽”材料的导磁性能和“心子”与线圈的相对位置对电感量的影响也较大。
例如，由铁磁材料做成的“铁心”和“铁氧体磁心”能使线圈的电感量大大增加，而铜心会使电感量减小。
有时在一些电路中要求线圈的电感量可以调节，多数情况下可以改变线圈心的位置的方法来改变电感量，也有少数用改变线圈的形状的方法来改变线圈的电感量的。
电感线图在电路中的特性与电容器相反，电容是一种“高通”元件，而电感器则是“低通”元件。
即信号的频率越低，电感的阻抗越小。
也就是说，低频电信号较之高频信号更容易通过电感线圈。
对直流信号而言，电感线圈的直流电阻几乎为零，相当于短路。
电感线圈的种类几种常见的电感线圈的外形如图1.3-2所示。
电感、变压器在电路中的图形符号见图1.3-3所示1、高频电感线圈高频电感线圈是一种电感量较小的电感器，用于高频电路中。
高频电感线圈又分为空心线圈、磁心线圈等，前者多用较粗铜线或镀银铜线脱胎绕成，或绕在空间塑料骨架上，后者多绕在带磁心的塑料骨架上。
磁心线圈的电感量可以用改变磁心在线圈中的位置来进行调节，而空心线圈则必须靠增减匝数或匝距来进行调节。
还有一种小型固定高频线圈，叫色码电感，它也是磁心线圈，不过在绕制后再用环氧树脂或塑料封装起来，在其外壳上标以色环或直接用数字标明其电感量数值。
固定电感线圈的另一种结构形式是在塑料或瓷骨架上绕成蜂房式结构，称为高频扼流圈。
2、空心式及磁棒天线线圈它是把绝缘或镀银导线绕在塑料胶木管上或用铁氧体烧结而成的磁棒上，它和可调电容组成收音机的调谐接收回路。
工作于中波段的天线线圈的电感量较大，约200~300UH，线圈匝数较多；短波线图电感量小得多，只有几个到十几个UH，线圈匝数也较少，通常只有几圈。
3、低频扼（阻）流圈低频扼流圈是用漆色线在铁心（硅钢片）外多层绕制而成的大电感量的电感器，一般电感量有数亨，常用于音频或电源滤波电路中。
电感线圈的分类还可按照线圈所使用的线圈心的材料来分，则有铁心电感线圈、铜心电感线圈、铁氧体心电感线圈或空心电感线圈等等；如果按照线圈的绕制方法来分类，则有单层式线圈、多层式线圈、密绕式线圈、间绕式、脱胎式、蜂房式、乱绕式线圈等等；如果按照线圈在电路中的作用来分，又有振荡线圈、扼流线圈、滤波线圈等等。
电感线圈的主要技术参数1、电感量电感量是电感线圈的主要参数，电感量的大小与线圈的匝数、绕制方式以及磁心的材料等因素有关。
如匝数越多、匝距越小，电感量越大；线圈内有磁心的比无磁心的电感量大；磁心的磁导率大的则电感量大。
2、品质因数（Q值）品质因数也是电感线圈的主要参数，电工中常用字母Q表示。
Q值越高表明线圈的功率损耗越小，效率越高，即“品质”越好。
一般线圈的Q值在几十至几百的数量级。
电感线圈的Q值与线圈的结构（如导线的粗细、多股或单股、绕法、磁心等）有关，也和工作（或测试）频率有关。
一般是频率越高，Q值下降。
所以线圈的Q值只对应某一测试频率下的Q值。
3、标称电流是指线圈允许通过的电流的大小，常以字母A、B、C、D、E来分别代表标称电流值50mA、150mA、300mA、700mA、1600mA。
应用时实际通过电感线圈的电流不宜超过标称电流值。
另外，在电感线圈工作时，其层与层之间（或匝与匝之间）客观上会产生电容效应，这一电容称为线圈的“分布电容”（或寄生电容）。
虽然这个电容很小，但由于分布电容的存在，使线圈的工作频率受到影响，并使线圈的Q值下降，高频线圈的蜂房或分段式绕法就是为了减小分布电容而设计的。
电感线圈的等效电阻一般很小，可以忽略不计。
但当线圈中通有较大电流时，这个电阻的功耗会引进线圈的发热甚至烧坏线圈，所以有时还应考虑线圈能够承受的电功率。
变压器电路中变压器的作用一般有两个，即传递电能或信号，隔直流以及变换电压、变换电流或阻挠变换。
变压器一般电线圈、铁（磁）心和骨架（外壳）等部分组成。
变压器的外形、原理与符号如图1.3-4所示1、基本工作原理与分类变压器接电源的线圈称为初级，其余的线圈称为次级。
当初级加上交流电源电压后，在铁心中产生交变的磁场，由于铁心的磁耦合作用，在次级线圈中产生感应电压。
变压器的种类很多（以下仅限于讨论电子设备中的小型变压器），按用途可分为电源变压器、音频变压器、中频变压器、高频变压器、耦合变压器以其它专用变压器等。
变压器按其磁心材料来分有铁心变压器、磁心变压器和空心变压器等几种。
其中铁心（用硅钢片或坡莫合金材料制成）变压器一般用于低频和中频电路中，而磁心或空心变压器则用于中、高频电路中。
各类变压器的外形、电路符号及应用则见见图1.3-5。
2、变压器的主要技术参数（1）额定功率。
指在规定的频率和电压下变压器能长期稳定工作而其温升不超过规定温升时的输出功率。
单位为伏安（V A）。
（2）匝比。
即次级线圈的匝数N2与初级线圈的匝数N1之比。
一般情况下，匝比也就是输出电压与输入电压之比，所以匝比又称为变压比，简称为“变比”。
（3）效率。
是指变压器次级输出的电功率与初级输入电轴功率比值的百分数。
变压器的效率反映了变压器在能量的传递过程中，变压器自身的能量损耗的大小。
效率越高，说明自身的损耗越小。
一般对电源、音频变压器要注意效率，而对中频、高频变压器一般不考虑效率问题。
（4）温升。
变压器的温升主要是针对电源变压器而言，它指的是变压器通电工作后，其温度上升至稳定值时，这时变压器的温度高出周围环境温度的数值。
变压器的温升愈小愈好。
（5）绝缘电阻。
理想的变压器各绕组线圈之间和与铁心之间，在电气上应是完全绝缘的。
但是，由于绝缘材料或工艺等原因会有一定的漏电流，达不到理想的绝缘。
绝缘电阻是施加的试验电压与产生的漏电流之比。
如果变压器的绝缘电阻过低，就可能出现初、次级间短路或与铁心外壳短路，造成电气设备损坏或机壳带电的危险。
（6）漏电感。
变压器初级线圈电流产生的磁通并非全部通过次级线圈，不通过次级线圈的这部分磁通叫漏磁通。
由漏磁通产生的电感称为漏电感，简称漏感。
漏感的存在会影响变压器的效率及性能，还会影响变压器周围的电路的工作，因此变压器的漏感越小越好。
除以上主要技术参数外，不同用途的变压器还有一些特别要求的技术指标，此处不一一介绍。
3．变压器的同名端我们以一个简单变压器为例，来说明变压器“同名端”的概念。
图1.3-6所示变压器有一个初级线圈（接输入电压Ui）和一个次级线圈，其端电压为Uo，两个端口电压的瞬时参考方向如图所示，若Ui波形如图（b）所示，Uo的波形即U34的波形如图（c）所示，U43的波形如图（d）所示。
显然，Ui的波形与U34波形方向一致；U43的波形与它们正好相反。
在这种情况下，称引脚1和引脚3为同名端；引脚2与4同样为同名端。
而引脚1、4或引脚2、3则互为“异名端”。
可见同名端即同极性端。
线圈的同名端与线圈绕制时的绕向有关。
对于具有多个次级线圈的变压器，它的每一个线圈的两个端子与其它线圈端子之间的关系同样具有同名端和异名端的关系。
对于图1.3-7所示的变压器有一个初级线圈和三个次级线圈。
同名端的标记用“*”号或黑点表示。
图中表明：引脚1、3、5、7为同名端，未有标记的引脚2、4、6、8也为同名端。
而任一个有标记的引脚与任一个未有标记的引脚则称为异名端。
对变压器来说，当需要考虑各线圈电流和电压的相位时，应注意区别各线圈同名端引脚的正常连接，但同名端的标记并非是必须的。
电感元件的识别与检测1、电感器的命名方法电阻器与电容器都是标准元件，而电感器除少数可采用现成产品外，通常为非标准元件，需根据电路的要求自行绕制。
电感器的命名由名称、特征、型号和序号四部分组成，如图1.3-8所示。
其实各厂家对固定电感器产品型号的命名方法并不完全统一，有的用LG加产品序号，有的采用LG加数字和字母后缀，如其后缀数字1表示卧式，2表示立式，G表示胶木外壳型，P表示圆饼型，E表示耳朵型环氧树脂色封，使用需要时可查阅相关资料或向商家咨询。
2、电感器的一般检测看外观。
看线圈的引线是否霉变断裂、脱焊、绝缘材料是否烧焦和表面是否破损等。
通过万用表的电阻挡测量线圈阻值来判断其好坏。
即检查电感器（线圈）是否有短路、断路和绝缘不良等情况。
一般电感线圈的直流电阻值很小（如零点几欧至几欧）。
低频扼流圈的电感量较大，线圈的匝数相对较多，其直流电阻相对比较大（约为几百或几千欧）。
当测得线圈电阻无穷大时，表明线圈内部或端线已断线；若表针指示为零，则说明线圈内部短路。
对低频扼流圈，还应检查线圈和铁心之间的绝缘电阻，即测量线圈引线与铁心或金属屏蔽罩之间的电阻，正常时应为无穷大，否则说明该电感器绝缘不良。
对磁心可变电感器，可变磁心应未有破损，用无感改锥（一般用塑料牙刷杯或竹筷自制）伸缩调整自如，即不松动，也不能太紧。
注意磁心较脆，旋动时不可过份用劲。
当需要对电感器（线圈）作精准测量时，就需要借助于专用的电子仪器仪表（如电感电容电桥或Q表）来测量。
