上海市静安区2017届九年级上教学质量调研物理试题含答案

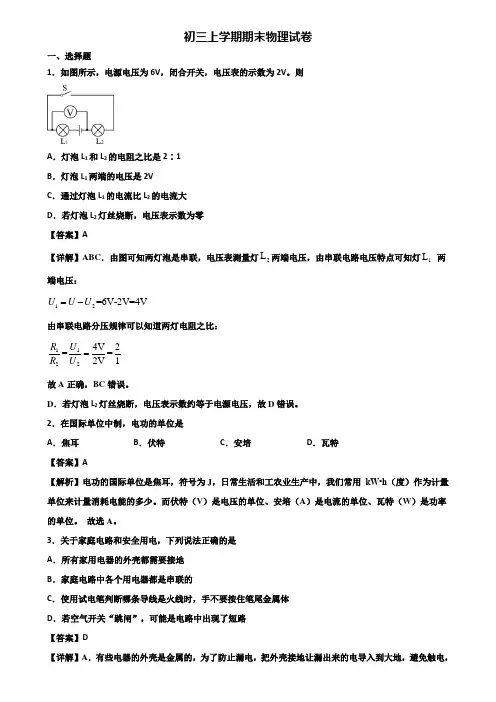

初三上学期期末物理试卷一、选择题1．如图所示，电源电压为6V ，闭合开关，电压表的示数为2V 。

则A ．灯泡L 1和L 2的电阻之比是2∶1B ．灯泡L 1两端的电压是2VC ．通过灯泡L 1的电流比L 2的电流大D ．若灯泡L 2灯丝烧断，电压表示数为零 【答案】A【详解】ABC ．由图可知两灯泡是串联，电压表测量灯2L 两端电压，由串联电路电压特点可知灯1L 两端电压：12=6V-2V=4V U U U =-由串联电路分压规律可以知道两灯电阻之比：11224V 2==2V 1R U R U = 故A 正确，BC 错误。

D ．若灯泡L 2灯丝烧断，电压表示数约等于电源电压，故D 错误。

2．在国际单位中制，电功的单位是 A ．焦耳 B ．伏特C ．安培D ．瓦特【答案】A【解析】电功的国际单位是焦耳，符号为J ，日常生活和工农业生产中，我们常用 kW•h （度）作为计量单位来计量消耗电能的多少。

而伏特（V ）是电压的单位、安培（A ）是电流的单位、瓦特（W ）是功率的单位。

故选A 。

3．关于家庭电路和安全用电，下列说法正确的是 A ．所有家用电器的外壳都需要接地 B ．家庭电路中各个用电器都是串联的C ．使用试电笔判断哪条导线是火线时，手不要按住笔尾金属体D ．若空气开关“跳闸”，可能是电路中出现了短路 【答案】D【详解】A ．有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电，并不是所有的用电器的外壳都接地，故A错误；B．家庭电路中各用电器之间互不影响，并且能正常工作，所以各家用电器之间是并联的，故B错误；C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故C错误；D．空气开关“跳闸”，是由于电路中的电流过大，可能是短路，也可能是电路中的总功率过大，故D正确。

4．有关分子热运动，下列说法正确的是（）A．液体很难被压缩，说明分子间有斥力B．手捏海绵，海绵体积变小，说明分子间有空隙C．扫地时尘土飞扬，说明分子在做无规则运动D．扩散现象不能在固体中发生【答案】A【详解】A．液体很难被压缩，说明分子间有斥力，故A正确；B．用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有空隙，故B错误；C．尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；D．扩散现象能在固体中发生，比如长时间紧挨在一起的金板和铅板，金中有铅，铅中有金，故D错误．5．如图所示，高压输电铁塔最上面的两条导线的作用是（）A．固定铁塔B．备用输电线C．防止雷电D．接收信息【答案】C【详解】高压输电铁塔最上面的两条导线是避雷线，防止雷直接击到输电线上，这两条线一般与铁塔相连，将电流引入大地。

合金块浸没在水中，并利用仪器测定浮力，其实验数据 序号
记录在右表中。
1
2
（a）分析表中体积相同时物体受到的浮力，归纳
3
得出初步结论。 （1 2）
4
（b）分析比较实验序号 1~6 中物体受到浮力的大 5
（米 3） 1.0×10-3 1.0×10-3 2.0×10-3 2.0×10-3 3.0×10-3
（千克） 3.0 7.0 5.0 7.0 7.0
（牛） 9.8 9.8 19.6 19.6 29.4
小与物体体积的关系，可知： （13） 。
6
3.0×10-3
8.0
29.4
26. 小红同学做“测定小灯泡的电功率”实验，现
九年级物理 第 5 页 共 9 页
有学生电源（电压为 2 伏的整数倍，且在 2~10 伏在之间）、待测 小灯、电 流表、电 压表、 滑 动 变 阻 器 、 电 键 及 导 线 若 干 ， 其 中 待 测 小 灯 上 只 有 所 标 “ 0.3A ”（ 指 小 灯 正 常 工 作 电 流 ） 字 样 清 晰 可 见 。 小红先将待测小灯与其他器材串联，再将电压表并联在电路中，然后选定某一 电源电压进行实验。闭合电键后，变阻器滑片在从一端向另一端移动的过程中，电压表的示数从 2.0 伏逐 渐变小， 电流表的示 数从 0.20 安逐 渐变大， 但小灯始 终无法 正常发光 。经过思考 后，她重新选定电源电压并连接电路进行实验，当小灯正常发光时，观察到电压表的指针指在两 刻度线之间，如图 11（a）所示。于是，她仅改变电路中电压表连接的位置再次实验，当小灯 正常发光时，电压表的示数如图 11（b）所示。
（每题 2 分）
二、26 分
三、6 分 四、24 分

上海市静安区201-2019学年九年级物理上学期学习质量调研试题（本卷满分100分完卷时间60分钟）考生注意：1．本调研试卷含五个大题。

2．考生务必按要求在答题纸规定的地点上作答，在其余纸张上答题一律无效。

一、单项选择题（共16分）以下各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应地点上，改正答案时，用橡皮擦去，从头填涂。

1.一节干电池的电压为A．1.5伏B．24伏C．36伏D．110伏发现电流四周存在磁场的丹麦科学家是1A．阿基米德B．牛顿C．奥斯特D．帕斯卡3.以下各实例中，属于利用连通器原理工作的是A．吸尘器 B．船闸C．体温计D．脱排油烟机4.实验室常用滑动变阻器的“变阻”是改变其接入电路中电阻线的A．长度B．资料C．温度D．横截面积5.以下表述中，不切合物理规律的是A．拦河大坝的形状为上部窄下部宽B．图钉的钉帽比顶尖宽大C．同地同季时晴日的气压总比阴雨天低D．人体的密度跟水的密度靠近6.以下对于条形磁铁的描绘中，正确的选项是A．条形磁铁不可以吸引钴和镍B．条形磁23 铁中间的磁性最强C ．条形磁铁四周的磁性强弱散布平均D ．条形磁铁两头的磁感线最密7．在图1所示的电路中，电源电压保持不变。

闭合电键S 后，当滑动变阻器R 2的滑片时，变大的是A ．电流表A 的示数B ．电流表A 1的示数C ．电压表V 示数与电流表A 示数的比值D ．电流表V 示数与电流表A 1示数的比值8．如图2所示，底面积不一样的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压力相等。

现分别从两容器中抽出液体，的距离均为h ,p 、压力F 的关系是图乙A．p甲=p乙；F甲>F乙B．p甲=p乙；F甲<F乙C．p甲>p乙；F甲>F乙D．p甲<p乙；F甲<F乙二、填空题（共26分）请将结果填入答题纸的相应地点。

9．你所处教室中照明电路的电压为伏，其电灯之间是连结的，若每多使用一盏照明电灯，照明电路的总电流会（选填“变大”、“不变”或“变小”）。

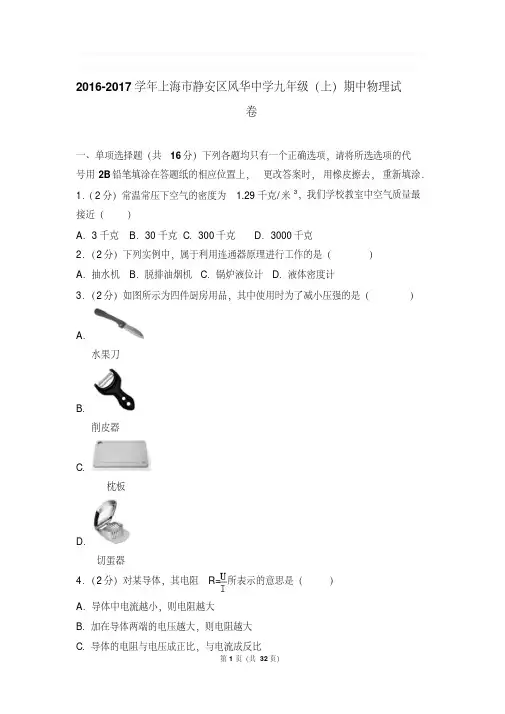

2016-2017学年上海市静安区风华中学九年级（上）期中物理试卷一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）常温常压下空气的密度为 1.29千克/米3，我们学校教室中空气质量最接近（）A．3千克B．30千克C．300千克D．3000千克2．（2分）下列实例中，属于利用连通器原理进行工作的是（）A．抽水机B．脱排油烟机C．锅炉液位计D．液体密度计3．（2分）如图所示为四件厨房用品，其中使用时为了减小压强的是（）A．水果刀B．削皮器C．枕板D．切蛋器4．（2分）对某导体，其电阻R=所表示的意思是（）A．导体中电流越小，则电阻越大B．加在导体两端的电压越大，则电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻等于导体两端电压与通过导体的电流之比5．（2分）新交通法规定驾驶员必须系安全带，汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。

图中符合上述要求的电路图是（）A．B．C．D．6．（2分）甲、乙两个实心物体，它们的质量相同，其密度分别为0.8×103千克/米3和0.4×103千克/米3的，甲、乙均被弹簧拉住，使它们静止在水中，受到的浮力分别为F甲和F乙，则下列判断正确的是（）A．甲、乙物块所受浮力之比为1：1B．甲、乙物块所受浮力之比为2：1C．甲、乙物块所受弹簧拉力之比为2：3D．甲、乙物块所受弹簧拉力之比为1：67．（2分）正方体放在水平地面上，如图（a）所示。

若在正方体上部沿水平方向截去某一厚度后，正方体对水平地面的压强变化量为△p1，如图（b）所示；若正方体沿竖直方向截去同样的厚度并把截下部分叠放在剩余部分的上方后，此时对水平地面的压强变化量为△p2，如图（c）所示。

静安区九年级第一学期物理教学质量调研（本卷满分100分完卷时间60分钟）一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。

1. 一节干电池的电压为A．1.5伏B．24伏C．110伏D．220伏2. 下列实例中，属于利用连通器原理工作的是A．吸尘器B．船闸C．温度计D．订书机3. 下列各物理量中，能鉴别物质的物理量是A．密度B．质量C．重力D．热量4. 下列实例中，属于增大压强的是A．坦克装有履带B．在铁轨下铺设枕木C．刀刃磨得锋利D．滑雪时站在雪橇上5. 关于条形磁铁，下列描述错误的是A．条形磁铁能够吸引铁屑 B．条形磁铁不能指南北 C．条形磁铁周围存在磁场 D．条形磁铁不能吸引铜屑6. 甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是A．若L甲>L乙，则I甲=I乙B．若L甲<L乙，则I甲=I乙C．若L甲>L乙，则I甲>I乙D．若L甲<L乙，则I甲>I 乙7．在图1所示的电路中，电源电压保持不变。

闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时，A．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大8．如图2所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量等于乙的质量。

若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A 、p B 和压力F A 、F B 的关系是A ．p A ＜pB ，F A ＝F B B ．p A ＜p B ，F A ＞F BC ．p A ＞p B ，F A ＝F BD ．p A ＞p B ，F A ＞F B二、填空题（共26分）请将结果填入答题纸的相应位置。

2017年静安区中考物理二模卷含答案九年级理化试卷17.04物理部分考生注意：1．本试卷的物理部分含五个大题。

2．考生务必按要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、单项选择题（共16分）下列各题均只有一个正确选项。

请用2B铅笔在答题纸的相应位置上填涂所选的选号；更改答案时，用橡皮擦去，重新填涂。

1．上海夏季“高温日”的天数约20天。

认定为“高温日”的日最高气温应在A．25℃以上B．30℃以上C．35℃以上D．40℃以上2．在原子中，不带电的粒子是A．质子B．中子C．电子D．核子3．四冲程汽油机在工作过程中，内能转化为机械能的是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．光线从空气斜射入水中，若入射角为60°，则折射角A．小于60°B．等于60°C．大于60°D．等于0°5．物体放在凸透镜前，在透镜另一侧离透镜16厘米的光屏上成一个倒立缩小的像。

该凸透镜的焦距可能为A．5厘米B．8厘米C．10厘米D．20厘米6．甲、乙两小车同时同地同向在同一直线做匀速直线运动，它们的s–t图像分别如图1（a）和（b）所示，当某小车通过的路程为3.6米时，下列关于两车的运动时间t及两车间距离s的判断，正确的是A．若t为9秒，s为0.9米B．若t为9秒，s为2.7米C．若t为12秒，s为3.6米D．若t为12秒，s为4.8米7．在图2图3化。

若电路中故障只可能发生电阻R 1、R 2处，则下列关于电路故障的判断，正确的是A .电阻R 1一定存在断路故障B .电阻R 2一定存在断路故障C .电阻R 1可能存在短路故障D .电阻R 2可能存在短路故障8．如图3所示，放在水平地面上的圆柱体A 、B 高度相等（其底面积的关系为S A >S B ），A 对地面的压强小于B 对地面的压强。

当在两物体上部沿水平方向分别切去不同的厚度后，发现 A 、B 剩余部分对地面的压力恰相等。

2017年上海市初中毕业统一学业考试理化试卷 物理部分一、选择题（共16分）1. 在太阳系中，月球属于（ ） A. 恒星 B. 行星 C. 卫星 D. 彗星2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（ ） A. 响度 B. 音调 C. 音色 D. 频率3. 家用电能表抄见数所用的单位是（ ） A. 千瓦 B. 千瓦时 C. 库仑 D. 伏特4. 光从空气倾斜摄入玻璃中，入射角为60°，折射角可能为（ ） A. 0° B. 35° C. 60° D. 90°5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（ ） A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程6. 两个质量不同的金属块，发出相同热量，降低相同温度，则（ ）A. 质量大的金属块的比热容一定大B. 质量大的金属块的比热容一定小C. 质量大的金属块的比热容可能大D. 两个金属块的比热容有可能相同7. 甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1(a)、(b)所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（ ） A. ,36v v s <=甲乙米 B. ,12v v s <=甲乙米 C. ,36v v s >=甲乙米 D. ,18v v s >=甲乙米8. 在图2所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中（ ）A. 电流表A 的示数变大B. 电压表2V 的示数变小C. 电压表1V 示数与电压表2V 示数的差值变大D. 电压表1V 示数与电流表A 示数的比值变大二、填空题（共22分）9. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为 （1） 伏，这些用电器是 （2） 的（选填“串联”或“并联”），工作时将 （3） 能分别转化为光能、机械能等。

2017年上海市初中毕业统一学业考试理化试卷物理部分一、选择题（共16分）1. 在太阳系中，月球属于（ ）A. 恒星B. 行星C. 卫星D. 彗星2. 新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（ ）A. 响度B. 音调C. 音色D. 频率3. 家用电能表抄见数所用的单位是（ ）A. 千瓦B. 千瓦时C. 库仑D. 伏特4. 光从空气倾斜摄入玻璃中，入射角为60°，折射角可能为（ ）A. 0°B. 35°C. 60°D. 90°5. 四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（ ）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程6. 两个质量不同的金属块，发出相同热量，降低相同温度，则（ ）A. 质量大的金属块的比热容一定大B. 质量大的金属块的比热容一定小C. 质量大的金属块的比热容可能大D. 两个金属块的比热容有可能相同7. 甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1(a)、(b)所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（ ）A. ,36v v s <=甲乙米B. ,12v v s <=甲乙米C. ,36v v s >=甲乙米D. ,18v v s >=甲乙米S ，向右移动滑8. 在图2所示的电路中，电电压保持不变。

闭合电键动变阻器滑片P 的过程中（ ）A. 电流表A 的示数变大B. 电压表2V 的示数变小C. 电压表1V 示数与电压表2V 示数的差值变大D. 电压表1V 示数与电流表A 示数的比值变大二、填空题（共22分）9. 上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为 （1） 伏，这些用电器是 （2） 的（选填“串联”或“并联”），工作时将 （3） 能分别转化为光能、机械能等。

10. 2017年5月，我国自主研制的C919大型客机在上海首飞成功。

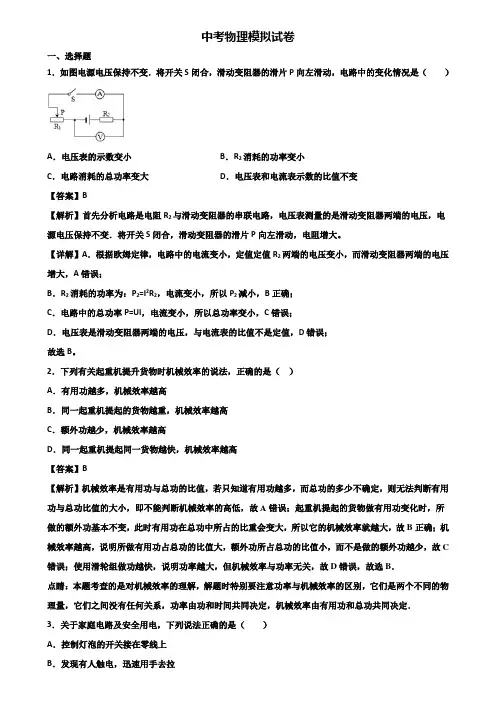

中考物理模拟试卷一、选择题1．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（）A．电压表的示数变小B．R2消耗的功率变小C．电路消耗的总功率变大D．电压表和电流表示数的比值不变【答案】B【解析】首先分析电路是电阻R2与滑动变阻器的串联电路，电压表测量的是滑动变阻器两端的电压，电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电阻增大。

【详解】A．根据欧姆定律，电路中的电流变小，定值定值R2两端的电压变小，而滑动变阻器两端的电压增大，A错误；B．R2消耗的功率为：P2=I2R2，电流变小，所以P2减小，B正确；C．电路中的总功率P=UI，电流变小，所以总功率变小，C错误；D．电压表是滑动变阻器两端的电压，与电流表的比值不是定值，D错误；故选B。

2．下列有关起重机提升货物时机械效率的说法，正确的是（）A．有用功越多，机械效率越高B．同一起重机提起的货物越重，机械效率越高C．额外功越少，机械效率越高D．同一起重机提起同一货物越快，机械效率越高【答案】B【解析】机械效率是有用功与总功的比值，若只知道有用功越多，而总功的多少不确定，则无法判断有用功与总功比值的大小，即不能判断机械效率的高低，故A错误；起重机提起的货物做有用功变化时，所做的额外功基本不变，此时有用功在总功中所占的比重会变大，所以它的机械效率就越大，故B正确；机械效率越高，说明所做有用功占总功的比值大，额外功所占总功的比值小，而不是做的额外功越少，故C 错误；使用滑轮组做功越快，说明功率越大，但机械效率与功率无关，故D错误，故选B．点睛：本题考查的是对机械效率的理解，解题时特别要注意功率与机械效率的区别，它们是两个不同的物理量，它们之间没有任何关系，功率由功和时间共同决定，机械效率由有用功和总功共同决定．3．关于家庭电路及安全用电，下列说法正确的是（）A．控制灯泡的开关接在零线上B．发现有人触电，迅速用手去拉C．同时使用多个大功率用电器D．使用试电笔时，手接触笔尾金属【答案】D【解析】A、控制电灯的开关接在了零线上时，更换灯泡时易发生触电事故，故A错误。

2017年上海市中考物理试卷一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子B．中子C．质子D．核子2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．下列各种单色光中，属于三原色光之一的是（）A．紫光B．红光C．橙光D．黄光5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大B．比热容较小C．密度较大D．密度较小6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米B．13厘米C．23厘米D．33厘米7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F2 8．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大二、填空题（共23分）9．家庭电路中，电视机与电灯是的（选择“串联”或“并联”）；电灯工作时消耗的是能；额定功率为0.5千瓦的用电器正常工作3小时，耗电度．10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的（选填“运动”或“静止”），其重力势能（选填“增大”、“不变”或“减小”）．11．一壶水在炉火上加热，水温升高，其内能 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 方式改变其内能的．2千克的水温度升高10℃，水吸收的热量为 焦．[c水=4.2×103焦/（千克•℃）]．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为 安，这段时间内电流做功为焦，该导体两端电压改变为6伏时，其电阻为 欧．13．质量为5千克的物体受到重力的大小为 牛、方向 ，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为 牛．14．在如图所示的电路中，电源电压保持不变，闭合电键S ，发现只有两个电表的指针发生偏转，已知电阻R 1、滑动变阻器R 2中仅有一个出现了故障．①电路中的故障可能是 ；②接着，移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了改变，则故障一定是 ．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数千/米3．②干燥空气的密度与气压的关系是： ．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度 夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F 为2牛．用力的图示法画出拉力F ．17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h为2：3，且B剩余部分对水平地面的压强等于水水对容器A底部的压强，求B的密度ρB．22．在如图所示的电路中，电源电压保持不变．闭合电键S后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R1的阻值．②在移动变阻器R2滑片P的过程中，当电阻R1两端的电压分别为U0、8U0时，变阻器R2的电功率相等，求电源电压U．五、实验题（共18分）23．实验室中，常用天平来测量物体的，测量时应将砝码放在天平的盘内．在如图中，弹簧测力计的量程为牛，读数为牛．24．在“探究杠杆平衡的条件”实验中，需记录动力、动力臂、和阻力臂，为便于直接在杠杆上读出力臂的数值，应使杠杆在位置保持平衡．在“探究平明镜成像的特点”实验中，为了能够找到像的位置（选填“实”或“虚”），采用作为平面镜．25．为了研究圆柱体浸入水的过程中水对容器底部的压强情况，某小组同学选用高度H、底面积S均不同的圆柱体A和B进行实验．如图所示，他们设法使圆柱体A逐步浸入水中，测量并记录其下表面到水面的距离h及水对容器底部的压强p，接着仅换用圆柱体B重新实验，并将全部实验数据记录在表一中（实验中容器内水均未溢出）．①分析比较实验序号数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，当h＜H时，p随h的增大而增大．②分析比较实验序号4、5与6或11与12数据中p和h的关系及相关条件，可得出的初步结论是：同一圆柱体浸入水的过程中，．③由实验序号3与8或4与10的数据及相关条件，发现两圆柱体浸入水的过程中，存在h不同而p相同的现象．若用圆柱体A、B进一步实验，请在表二中填入拟进行实验的数据，使每一组实验中水对容器底部的压强p相同．26．小华同学做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、待测电阻R、电流表、电压表（只有0﹣3伏档完好）、滑动变阻器（标有“20Ω 2A”字样）、电键以及导线若干．实验中，小华正确连接断路，且使变阻器接入电路中的电阻最大，闭合电键时电表示数如图（a）、（b）所示．②小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他调整了电表的接入位置重新实验：（a）根据图中电表的示数等信息判断，在闭合电键时能否使变阻器接入电路中的电阻最大，并简述理由．（b）根据小华重新实验中所记录的一组数据（见表），计算待测电阻R x的阻值（精确到0.1欧）．2017年上海市中考物理试卷参考答案与试题解析一、选择题（每小题2分，共16分）1．下列粒子中，带负电的是（）A．电子B．中子C．质子D．核子【考点】分子和原子组成物质．【分析】据原子结构的相关基础知识可以确定带负电的微粒是哪一个．【解答】解：由原子结构的相关知识可知：原子是由带负电的电子和原子核组成的，原子核又是由带正电的质子和不带电的中子构成的．所以原子中带负电的粒子是电子．故选A．2．我们能分辨女高音、女中音，这主要是根据声音有不同的（）A．响度B．音调C．音色D．振幅【考点】音调、响度与音色的区分．【分析】解决此题的关键是要知道声音的响度与声源振动的幅度有关，振动幅度越大，响度越大；音调的高低与发声体振动快慢有关，物体振动越快，音调就越高；发声体不同发出声音的音色一般不同．【解答】解：女高音和女中音不同的主要是音调，是由于声带振动的频率不同引起的．故选B．3．在四冲程汽油机工作过程中，将内能转化成机械能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程【考点】内燃机的四个冲程．【分析】汽油机的四个冲程中只有两个冲程伴随有能量的转化．压缩冲程中活塞向上运动，汽油和空气的混合物被压缩，内能增大，温度升高，活塞运动的动能转化为混合气体的内能；做功冲程中，火花塞冒出电火花，将混合气体点燃，混合气体剧烈燃烧，产生高温高压的燃气，推动活塞运动，燃气的内能转化为活塞运动的动能．【解答】解：在做功冲程中，两个气门关闭，活塞下行带动曲轴转动做功，气体的内能转化为机械能；故选：C．4．下列各种单色光中，属于三原色光之一的是（）A．紫光B．红光C．橙光D．黄光【考点】色光的三原色和颜料的三原色．【分析】彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．【解答】解：用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选B．5．汽车发动机常用水做冷却剂，主要是因为水的（）A．比热容较大B．比热容较小C．密度较大D．密度较小【考点】水的比热容的特点及应用．【分析】水的比热容较大，质量相同的水和其它液体相比较，升高相同的温度时，吸收的热量多；吸收或放出相同的热量时，温度变化较小，因此常用来做冷却剂、取暖剂、防冻剂等．【解答】解：汽车发动机工作时产生大量热量，这些热量如果不迅速转移，就可能损害发动机，因此利用水的比热容大的特点把这些热迅速吸收，使发动机的温度不致升得太高．故选A．6．某凸透镜的焦距为10厘米，若物理在光屏上所成的像离该透镜的距离大于30厘米，则物体离该透镜的距离可能为（）A．3厘米B．13厘米C．23厘米D．33厘米【考点】凸透镜成像规律及其探究实验．【分析】（1）凸透镜成像的三种情况：u＞2f，成倒立、缩小的实像，2f＞v ＞f．2f＞u＞f，成倒立、放大的实像，v＞2f．u＜f，成正立、放大的虚像．（2）实像用光屏能接到，虚像用光屏呈接不到．【解答】解：凸透镜的焦距为10厘米，像距v=30cm＞2f=2×10cm，则物体离该透镜的距离2f＞u＞f，即20cm＞u＞10cm，所以u=13cm符合题意．故选B．7．将重为G的物体挂于测力计下，使它们以大小为v1的速度向上做匀速直线运动，后以大小为v2的速度向下做匀速直线运动，且v1＞v2．已知前后两次测力计的示数分别为F1、F2，若不计空气阻力，则（）A．F1可能大于G B．F2可能小于G C．F1一定大于F2D．F1一定等于F2【考点】力与运动的关系．【分析】弹簧测力计拉着同一物体竖直向上运动时，竖下方向上物体受到拉力和重力作用，拉力和重力是一对平衡力．【解答】解：物体两次都做匀速直线运动，拉力等于重力，由于物体的重力相同，因此拉力相等，即F1=F2．故ABC错误，D正确．故选D．8．在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A示数的乘积变大【考点】电路的动态分析．【分析】当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，根据电源的电压可知电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知通过R1电流的变化，根据并联电路的电流特点可知干路电流的变化，然后判断选项得出答案．【解答】解：当电键S1、S2均闭合时，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流；当电键S2断开时，电路为R1的简单电路，电压表测电源的电压，两电流表均测通过R1的电流，因电源电压保持不变，所以，电压表V的示数不变，故A错误；因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，则电压表V示数与电流表A示数的比值变大，电压表V示数与电流表A示数的乘积变小，故C正确、D错误．故选C．二、填空题（共23分）9．家庭电路中，电视机与电灯是的并联（选择“串联”或“并联”）；电灯工作时消耗的是电能；额定功率为0.5千瓦的用电器正常工作3小时，耗电 1.5度．【考点】串联电路和并联电路的辨别；电功率与电能、时间的关系．【分析】（1）并联电路中的用电器是互不影响的．（2）电流做功的过程就是消耗电能的过程；（3）据公式W=Pt计算即可得到电能．【解答】解：家庭电路中，电视机与电灯是互不影响的，所以是并联的关系；电灯工作时是电流做功的过程，也是消耗电能的过程；此时消耗的电能是：W=Pt=0.5kW×3h=1.5kW•h；故答案为：并联；电；1.5；10．如图所示，小明踢球时，球向上飞出，此现象主要表明力可以改变物体的运动状态（选择“运动状态”或“形状”）；以地面为参照物，球在上升过程中是的运动（选填“运动”或“静止”），其重力势能增大（选填“增大”、“不变”或“减小”）．【考点】力的作用效果；参照物及其选择；动能和势能的大小变化．【分析】（1）力的作用效果是改变物体的形状和改变物体的运动状态；物体运动状态的改变指：物体方向的改变和物体速度的改变；（2）若物体的位置相对于所选择的参照物发生了变化，我们就说物体是运动的，若是位置没有变化就说物体是静止的；（3）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．【解答】解：（1）在力的作用下，球向上飞出过程中，运动方向和速度都发生了变化，也就是力改变了球的运动状态；（2）球在上升过程中，以地面为参照物，球与地面的位置发生了变化，所以球是运动的；（3）球向上运动的过程中，质量不变，速度减小、动能减少；但所处高度增加、重力势能增大．故答案为：运动状态；运动；增大．11．一壶水在炉火上加热，水温升高，其内能增大（选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过热传递方式改变其内能=4.2×103的．2千克的水温度升高10℃，水吸收的热量为8.4×104焦．[c水焦/（千克•℃）]．【考点】物体内能的改变；热传递改变物体内能；热量的计算．【分析】（1）内能与物体的质量、温度以及状态有关；（2）改变物体内能有两种方法，一是做功，二是热传递，做功是能量的转化，而热传递是能量的转移；（3）已知水的比热容、质量和升高的温度，可利用公式Q=cm△t计算水吸收的热量．【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；该过程是通过热传递改变水的内能的；水吸收的热量：Q=cm（t﹣t0）=4.2×l03J/（kg•℃）×2kg×10℃=8.4×104J．故答案为：增大；热传递；8.4×104．12．某导体两端的电压为3伏时，10秒内通过导体横截面的电荷量为3库，通过该导体的电流为0.3安，这段时间内电流做功为9焦，该导体两端电压改变为6伏时，其电阻为10欧．【考点】电量及其计算；欧姆定律的应用．【分析】已知10秒内通过某导体横截面的电荷量，根据I=求出通过的电流，根据欧姆定律求出导体的电阻，再根据W=UIt=UQ求出电流做的功．【解答】解：通过该导体的电流：I===0.3A；由I=可得，导体的电阻：R===10Ω；电流做的功：W=UIt=UQ=3V×3C=9J；因为导体的电阻与材料、长度以及横截面积有关，与导体两端电压以及通过的电流无关，因此当导体两端电压改变为6伏时，其电阻仍为10Ω．故答案为：0.3；9；10．13．质量为5千克的物体受到重力的大小为49牛、方向竖直向下，若该物体的体积为2×10﹣3米3，浸没在水中时受到浮力的大小为19.6牛．【考点】重力的计算；重力的方向；浮力大小的计算．【分析】①利用G=mg计算物体的重力，重力的方向总是竖直向下的；②物体浸没在水中时，排开水的体积等于其自身体积，根据阿基米德原理求出物体浸没时受到的浮力．【解答】解：①物体的重力：G=mg=5kg×9.8N/kg=49N，方向竖直向下；②它浸没在水中时受到的浮力：F浮=ρ水gV排=ρ水gV=1.0×103kg/m3×9.8N/kg×2×10﹣3m3=19.6N．故答案为：49；竖直向下；19.6．14．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．①电路中的故障可能R1开路或1短路；②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定1短路．【考点】电流表、电压表在判断电路故障中的应用．【分析】已知电阻R1、滑动变阻器R2中仅有一个出现了故障，分别列举可能出现的4种情况：电阻R1开路；电阻R1断路；滑动变阻器开路；滑动变阻器短路，所发生的现象与题目对比，符合的即为可能出现的故障．【解答】解：①若电阻R1开路，两个电压表的正负接线柱通过变阻器、导线接在电源正负极上，电压表有示数；电压表的电阻无限大，使得电路中的电流为0，电流表无示数，两个表有示数；若电阻R1短路，电压表V1无示数；电压表V通过导线接在电源上，电流表测量通过变阻器的电流，二者都有示数，两个表有示数；若滑动变阻器开路，电压表V1无示数，电流表无示数；电压表V的正负接线柱通过导线接在电源正负极上，电压表有示数，只有一个表有示数；若滑动变阻器短路，两个电压表测量的都电源的电压，都有示数；电流表测量的是通过电阻R1的电流，也有示数，三个表都有示数；综上，电路中的故障可能是电阻R1开路或若电阻R1短路；②若电阻R1开路，电压表与变阻器串联，电压表V1示数始终接近电源电压，电流表无示数，电压表V为电源电压不变；若R1短路，电压表V1示数为0，电压表V示数为电源电压，而电压表测通过变阻器的电流，当移动R2滑片P时，由欧姆定律，电流表示数发生变化．所以，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路．故答案为：①R1开路或R1短路；②R1短路．15．如表记录了干燥空气在不同气压和温度时的密度，请依据表中的相关数当温度为压为帕时，干燥空气的密度为 1.30千克米．②干燥空气的密度与气压的关系是：气压越大，密度越大．③通常情况下，某地区冬季的气压比夏季高，则该地区冬季干燥空气的密度大于夏季干燥空气的密度（选填“大于”、“等于”或“小于”）．【考点】密度与温度．【分析】空气的密度受气压、温度的影响明显，对数据进行分析后回答相关问题．【解答】解：由实验数据知，①当温度为5℃、气压为104000帕时，干燥空气的密度为1.30千克/米3；②当温度一定时，随气压的增大，空气密度逐渐增大，所以干燥空气的密度与气压的关系是：气压越大，密度越大；③当气压一定时，温度越高，空气密度越小；反之，温度越低，气压越大．所以该地区冬季干燥空气的密度大于夏季干燥空气的密度．故答案为：①1.30；②气压越大，密度越大；③大于．三、作图题（共7分）16．在如图中，小球受到绳子的拉力F为2牛．用力的图示法画出拉力F．【考点】力的示意图．【分析】要解决此题需要掌握力的图示的画法：将力的大小、方向、作用点表示在图上．在画力的图示时，一定要注意画出标度．【解答】解：可设标度为1N．小球受拉力的作用点在绳与球相连处，并且方向沿绳向上，大小为2N．故答案为：17．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．【考点】作光的反射光路图．【分析】①根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角．②要掌握入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角．【解答】解：由图可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数．如图所示：18．根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【考点】通电螺线管的极性和电流方向的判断；磁感线及其特点．【分析】利用螺线管的左端为N极，结合磁感线的特点可以确定磁感线的方向．利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．【解答】解：螺线管的左端为S极，右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的右端为负极，左端为正极．如下图所示：四、计算题（共26分）19．某物体做匀速直线运动，其s﹣t图象如图所示，求该物体的速度v．【考点】速度与物体运动．【分析】从s﹣t图象中任意读出某一时间对应的路程或某一路程对应的时间，利用v=即可求解速度．【解答】解：由图可知，当t=6s时，物体通过的路程s=12m，则物体的速度：v===2m/s．答：该物体的速度v为2m/s．20．物体在30牛的水平拉力作用下沿拉力方向做匀速直线运动，5秒内前进了10米．求此过程中拉力做的功W和功率P．【考点】功的计算；功率的计算．【分析】知道水平拉力的大小和前进的距离，根据W=Fs求出拉力做的功，根据P=求出功率的大小．【解答】解：拉力做的功：W=Fs=30N×10m=300J，拉力的功率：P===60W．答：此过程中拉力做的功为300J，功率为60W．21．如图所示，柱形容器A和均匀柱体B置于水平地面上，A中盛有体积为6×10﹣3m3的水，B受到的重力为250N，B的底面积为5×10﹣2m2．（1）求A中水的质量．（2）求B对水平地面的压强．（3）现沿水平方向在圆柱体B上截去一定的厚度，B剩余部分的高度与容器A中水的深度之比h B′：h水为2：3，且B剩余部分对水平地面的压强等于水对容器A底部的压强，求B的密度ρB．【考点】压强的大小及其计算；密度公式的应用；液体压强计算公式的应用．【分析】（1）知道水的体积和密度，利用m=ρV求水的质量；（2）B对水平地面的压力等于B的重力，利用压强公式求B对水平地面的压强；（3）求出剩余部分对地面的压强p B′=ρB gh B′，而水对容器底的压强p水=ρ水gh水，由题知，为B剩余部分对水平地面的压强等于水对容器A底部的压强，h B′：h水=2：3，据此求B的密度．【解答】解：（1）水的体积：V水=6×10﹣3m3，根据ρ=可得水的质量：m水=ρ水V水=1×103kg/m3×6×10﹣3m3=6kg；（2）B对水平地面的压力：F B=G B=250N，B对水平地面的压强：p B===5000Pa；（3）剩余部分对地面的压强：p B′===ρB gh B′，水对容器底的压强：p水=ρ水gh水，h B′：h水=2：3，因为B剩余部分对水平地面的压强等于水对容器A底部的压强，所以ρB gh B′=ρ水gh水，ρB =ρ水=ρ水=×1×103kg/m 3=1.5×103kg/m 3．答：（1）A 中水的质量为6kg ．（2）B 对水平地面的压强为5000Pa ．（3）B 的密度为1.5×103kg/m 3．22．在如图所示的电路中，电源电压保持不变．闭合电键S 后，电压表的示数为1伏，电流表的示数为0.1安．①求电阻R 1的阻值．②在移动变阻器R 2滑片P 的过程中，当电阻R 1两端的电压分别为U 0、8U 0时，变阻器R 2的电功率相等，求电源电压U ．【考点】欧姆定律的应用；电功率的计算．【分析】①由图知，R 1与R 2串联，电流表测电路中电流，电压表测R 1两端电压，由欧姆定律计算R 1的阻值；②由串联电路特点、欧姆定律和电功率的计算公式，根据两次R 2的电功率相等列式计算电源电压．【解答】解：①由图知，R 1与R 2串联，电流表测电路中电流，电压表测R 1两端电压，由I=可得R 1的阻值：R 1===10Ω； ②由串联电路的电压特点知，当电阻R 1两端的电压分别为U 0时， 滑动变阻器R 2两端的电压：U 2′=U ﹣U 1′=U ﹣U 0，电流：I 2′=I 1′==，同理，当电阻R 1两端的电压分别为8U 0时，滑动变阻器R 2两端的电压：U 2″=U ﹣U 1″=U ﹣8U 0，电流：I 2″=I 1″==，两次变阻器R 2的电功率相等，由P=UI 有：U 2′I 2′=U 2″I 2″，即：（U ﹣U 0）=（U ﹣8U 0），。

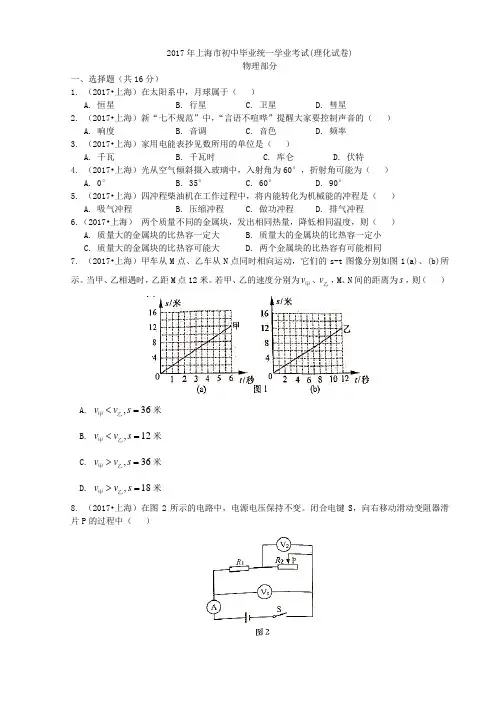

2017年上海市初中毕业统一学业考试(理化试卷)物理部分一、选择题（共16分）1. （2017•上海）在太阳系中，月球属于（ ）A. 恒星B. 行星C. 卫星D. 彗星 2. （2017•上海）新“七不规范”中，“言语不喧哗”提醒大家要控制声音的（ ） A. 响度 B. 音调 C. 音色 D. 频率 3. （2017•上海）家用电能表抄见数所用的单位是（ ）A. 千瓦B. 千瓦时C. 库仑D. 伏特4. （2017•上海）光从空气倾斜摄入玻璃中，入射角为60°，折射角可能为（ ） A. 0° B. 35° C. 60° D. 90°5. （2017•上海）四冲程柴油机在工作过程中，将内能转化为机械能的冲程是（ ） A. 吸气冲程 B. 压缩冲程 C. 做功冲程 D. 排气冲程6.（2017•上海） 两个质量不同的金属块，发出相同热量，降低相同温度，则（ ） A. 质量大的金属块的比热容一定大 B. 质量大的金属块的比热容一定小 C. 质量大的金属块的比热容可能大 D. 两个金属块的比热容有可能相同7. （2017•上海）甲车从M 点、乙车从N 点同时相向运动，它们的s-t 图像分别如图1(a)、(b)所示。

当甲、乙相遇时，乙距M 点12米。

若甲、乙的速度分别为v 甲、v 乙，M 、N 间的距离为s ，则（ ）A. ,36v v s <=甲乙米B. ,12v v s <=甲乙米C. ,36v v s >=甲乙米D. ,18v v s >=甲乙米8. （2017•上海）在图2所示的电路中，电源电压保持不变。

闭合电键S ，向右移动滑动变阻器滑片P 的过程中（ ）A. 电流表A 的示数变大B. 电压表2V 的示数变小C. 电压表1V 示数与电压表2V 示数的差值变大D. 电压表1V 示数与电流表A 示数的比值变大二、填空题（共22分） 9. （2017•上海）上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为 （1） 伏，这些用电器是 （2） （选填“串联”或“并联”）的，工作时将 （3） 能分别转化为光能、机械能等。

2017年上海市静安区中考物理一模试卷一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）一节干电池的电压是（）A．1.5伏B．24伏C．110伏D．220伏2．（2分）下列实例中，利用连通器原理工作的是（）A．吸尘器B．船闸C．温度计D．订书机3．（2分）下列各物理量中，能鉴别物质的物理量是（）A．密度B．质量C．重力D．热量4．（2分）下列实例中，属于增大压强的是（）A．坦克装有履带B．在铁轨下铺设枕木C．刀刃磨得锋利D．滑雪时站在雪橇上5．（2分）关于条形磁铁，下列描述错误的是（）A．条形磁铁能够吸引铁屑B．条形磁铁不能指南北C．条形磁铁周围存在磁场D．条形磁铁不能吸引铜屑6．（2分）甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（）A．若L甲＞L乙，则I甲=I乙B．若L甲＜L乙，则I甲=I乙C．若L甲＞L乙，则I甲＞I乙D．若L甲＜L乙，则I甲＞I乙7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大8．（2分）如图所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量等于乙的质量．若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＞F B二、填空题（共26分）请将结果填入答题纸的相应位置．9．（3分）意大利科学家托里拆利首先测定了的值；丹麦物理学家奥斯特发现周围存在磁场；一根条形磁铁的磁性最弱（选填“两端”或“中间”）．10．（3分）在上海地区的家庭中：电热水器正常工作的电压为伏；电热水器与空调器之间是连接的；每多使用一个用电器，家庭电路的总电阻（选填“变大”、“变小”或“不变”）．11．（3分）某泳池蓄水时水位升高，池底所受水的压强（选填“变大”、“变小”或“不变”）．该泳池浅水区1米深处水的压强深水区1米深处水的压强（选填“大于”、“小于”或“等于”）．水深为1米的池底面积为50米2，这部分池底所受水的压力为牛．12．（3分）若10秒内通过某导体横截面的电量为3库，导体两端的电压为3伏，则通过该导体的电流为安，该导体的电阻为欧．如果通过该导体的电流为0.6安，则该导体两端的电压为伏．13．（6分）冰的密度为0.9×103千克/米3，某冰块的体积为10×10﹣3米3，其质量为千克．若该冰块中有3×10﹣3米3的冰熔化成水，水的质量为千克，水的体积3×10﹣3米3（选填“大于”、“小于”或“等于”）．14．（4分）在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处发生断路（选填“一定”、“可能”），电路中的故障是．15．（4分）阅读干燥空气的密度表（部分），并请依据表中的相关数据回答问题： 干燥空气的密度值（千克/米3）①当温度为10℃、气压为101000帕时，干燥空气的密度值为 千克/米3． ②干燥空气的密度与温度的关系是： ．三．作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔．16．（3分）在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F 浮．17．（3分）根据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．18．（3分）在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小．四．计算题（共29分）请将计算过程和答案写入答题纸的相应位置．19．（4分）浸在水中的合金块排开水的体积为6×10﹣4米3，求合金块所受浮力F浮的大小．20．（5分）在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．21．（9分）如图所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面．甲的重力为10牛，底面积为5×10﹣3米2．．①求甲对地面的压强p甲②求乙容器内水面下0.1米深处的压强p．水③将甲浸没在乙容器的水中后（无水溢出），若乙容器对地面压强的增加量是水．对乙容器底部压强增加量的2.7倍，则求甲的密度ρ甲22．（11分）在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．五．实验题（共20分）请根据要求在答题纸的相应位置作答．23．（4分）如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为 1.0安，则应选的量程为．24．（3分）在测定金属块密度的实验中，用天平称量铁块的质量，用量筒测量铁块的，利用公式计算得到铁块的密度．“测定物质的密度”和“探究物质质量与体积的关系”两个实验相同之处有：（选填下列序号）①实验目的②实验中所测定的物理量③实验器材④实验数据的处理与结果．25．（6分）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响．首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕．然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强．表一、表二为两位同学记录的实验数据及观察到的实验现象．表一表二①分析比较实验序号1、2、3与4（或5、6、7与8）中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件，可得出的初步结论是：．②请进一步综合分析比较表一、表二中压强变化量的数据及相关条件，并归纳得出结论．（a）分析比较表一或表二中压强变化量的数据及相关条件，可得出的初步结论是：．（b）分析比较表一和表二中压强变化量的数据及相关条件，可得出的初步结论是：．26．（7分）某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．（a）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）；方案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电源电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧 1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．2017年上海市静安区中考物理一模试卷参考答案与试题解析一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．（2分）一节干电池的电压是（）A．1.5伏B．24伏C．110伏D．220伏【解答】解：一节干电池的电压为1.5V．故选A．2．（2分）下列实例中，利用连通器原理工作的是（）A．吸尘器B．船闸C．温度计D．订书机【解答】解：A、吸尘器是利用流体压强与流速的关系制成的，故本选项不符合题意；B、船闸左右两个上端开口，底部相连，构成了一个连通器，符合题意；C、温度计是利用液体的热胀冷缩的性质制成的，故本选项不符合题意；D、订书机用到的物理知识是比较多的，如（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不是连通器原理进行工作，故本选项不符合题意．故选B．3．（2分）下列各物理量中，能鉴别物质的物理量是（）A．密度B．质量C．重力D．热量【解答】解：密度是物质的特性，不同的物质密度一般是不同的，而体积、质量、热量不是物质的特性，和物质的种类没有关系，所以鉴别物质的种类应该利用密度的不同．故选A．4．（2分）下列实例中，属于增大压强的是（）A．坦克装有履带B．在铁轨下铺设枕木C．刀刃磨得锋利D．滑雪时站在雪橇上【解答】解：A、坦克装有履带是在压力一定时，增大受力面积减小坦克对地面的压强，不符合题意．B、铁轨铺在枕木上是压力一定时，增大受力面积减小对路基的压强，保护路基．不符合题意．C、刀刃磨得锋利是在压力一定时，减小受力面积来增大压强．符合题意．D、滑雪时站在雪橇上是在压力一定时，增大受力面积减小对雪地的压强，防止陷入雪中．不符合题意．故选C．5．（2分）关于条形磁铁，下列描述错误的是（）A．条形磁铁能够吸引铁屑B．条形磁铁不能指南北C．条形磁铁周围存在磁场D．条形磁铁不能吸引铜屑【解答】解：A、磁体能够吸引磁性材料，因此条形磁铁能够吸引铁屑．故A正确；B、条形磁铁在地磁场的作用下要指向南北方向，其中指南的叫南极，故B错误；C、任何磁体周围都存在着磁场，故C正确；D、磁体能够吸引磁性材料，因此条形磁铁能够吸引铁屑，不能吸引铜屑，故D 正确．故选B．6．（2分）甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（）A．若L甲＞L乙，则I甲=I乙B．若L甲＜L乙，则I甲=I乙C．若L甲＞L乙，则I甲＞I乙D．若L甲＜L乙，则I甲＞I乙【解答】解：甲、乙两导体并联在电路中，根据并联电路电压的规律可知，无论两导体的电阻大小是否相等，导体两端的电压相等，AC、因为甲、乙是由同种材料制成且横截面相等，若L甲＞L乙，则R甲＞R乙，根据I=可知，如果通过两导体的电流关系为I甲＜I乙，故AC错误；BD、若L甲＜L乙，则R甲＜R乙，根据I=可知，如果通过两导体的电流关系为I甲＞I乙，故B错误，故D正确．故选D．7．（2分）在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）A．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大【解答】解：如图，R1和R2并联，电压测量电源电压，电压示数不变，当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表测量并联支路电压或电源电压，电压表V的示数不变；I1=，U、R1大小不变，通过R1的电流不变（电流表A1的示数不变），故AB错误；当滑动变阻器的滑片P向右移动时，I2=，U不变、R2变大，通过R2的电流变小（电流表A2的示数变小），电压表V示数与电流表A2示数的比值为R2的电阻，比值变大，故C错误；由以上可知电流表A1示数与电流表A2示数的比值将变大，故D正确．故选：D．8．（2分）如图所示，底面积不同的圆柱形容器A和B分别盛有甲、乙两种液体，两液面相平，且甲的质量等于乙的质量．若在两容器中分别加入原有液体后，液面仍保持相平，则此时液体对各自容器底部的压强p A、p B和压力F A、F B的关系是（）A．p A＜p B，F A=F B B．p A＜p B，F A＞F B C．p A＞p B，F A=F B D．p A＞p B，F A＞F B【解答】解：由图知，容器底面积S A＜S B，V甲＜V乙，且两液面相平即h甲=h乙，因甲的质量等于乙的质量，所以，由ρ=可知，ρ甲S A h甲=ρ乙S B h乙，则ρ甲S A=ρ乙S B，ρ甲＞ρ乙，若在两容器中分别加入原有液体后，液面仍保持相平，即h甲′=h乙′，由p=ρgh可知，p A＞p B，故AB错误；由ρ甲S A=ρ乙S B可知，ρ甲S A h甲′=ρ乙S B h乙′，即m甲′=m乙′因圆柱形容器中液体对容器底部的压力F=pS=ρghS=ρgV=mg=G，所以，液体对各自容器底部的压力F A=F B，故C正确、D错误．故选C．二、填空题（共26分）请将结果填入答题纸的相应位置．9．（3分）意大利科学家托里拆利首先测定了大气压强的值；丹麦物理学家奥斯特发现电流周围存在磁场；一根条形磁铁的中间磁性最弱（选填“两端”或“中间”）．【解答】解：据课本知识可知，意大利科学家托里拆利利用托里拆利实验首先测定了大气压强的值；丹麦物理学家奥斯特发现电流周围存在磁场；条形磁铁的两端磁性最强，即为两个磁极，中间磁性最弱．故答案为：大气压强；电流；中间．10．（3分）在上海地区的家庭中：电热水器正常工作的电压为220伏；电热水器与空调器之间是并联连接的；每多使用一个用电器，家庭电路的总电阻变小（选填“变大”、“变小”或“不变”）．【解答】解：（1）我国照明电路电压为220伏；故在上海地区的家庭中电热水器正常工作的电压也为220V；（2）电热水器与空调器能够独立工作，是并联的；（3）每多使用一个用电器，横截面积越大，电阻就越小．故答案为：220；并联；变小．11．（3分）某泳池蓄水时水位升高，池底所受水的压强变大（选填“变大”、“变小”或“不变”）．该泳池浅水区1米深处水的压强等于深水区1米深处水的压强（选填“大于”、“小于”或“等于”）．水深为1米的池底面积为50米2，这部分池底所受水的压力为5×105牛．【解答】解：（1）某泳池蓄水时水位升高，深度h增大，根据压强公式p=ρgh 可判断出，所受水的压强大小将变大；（2）根据压强公式p=ρgh知，浅水区1米深处水的压强等于深水区1米深处水的压强；（3）池底所受水的压强大小为p=ρgh=1000kg/m3×10N/kg×1m=104Pa，由p=得F=pS=104Pa×50m2=5×105N，故答案为：变大；等于；5×105．12．（3分）若10秒内通过某导体横截面的电量为3库，导体两端的电压为3伏，则通过该导体的电流为0.3安，该导体的电阻为10欧．如果通过该导体的电流为0.6安，则该导体两端的电压为6伏．【解答】解：已知10秒内通过某导体横截面的电量为3库，则通过该导体的电流为：I===0.3A；由欧姆定律I=得该导体的电阻为：R===10Ω；由于电阻是导体本身的一种属性，其大小与电压和电流无关，所以当通过该导体的电流为0.6安时，该导体两端的电压为：U′=I′R=0.6A×10Ω=6V．故答案为：0.3；10；6．13．（6分）冰的密度为0.9×103千克/米3，某冰块的体积为10×10﹣3米3，其质量为9千克．若该冰块中有3×10﹣3米3的冰熔化成水，水的质量为 2.7千克，水的体积小于3×10﹣3米3（选填“大于”、“小于”或“等于”）．【解答】解：由ρ=可得，冰的质量：m冰=ρ冰V冰=0.9×103kg/m3×10×10﹣3m3=9kg，由ρ=可得，冰块中有3×10﹣3米3的冰熔化成水：m水=m冰′=ρ冰V冰′=0.9×103kg/m3×3×10﹣3m3=2.7kg，相同质量的水和冰，冰熔化成水后，质量不变，因为水的密度大于冰的密度，根据公式V=可知，水的体积变小．故答案为：9； 2.7；小于．14．（4分）在图所示的电路中，电源电压保持不变，但电阻R、灯L处可能发生断路故障．在电键S闭合前后，电流表的指针均不偏转，则灯L处一定发生断路（选填“一定”、“可能”），电路中的故障是L断路．【解答】解：由电路图知，两电阻串联，电流表A测量电路中的电流，开关闭合造成R短路；开关闭合前后电流表均无示数，说明电路一定是发生了是断路，故故障是L断路，若R断路，在开关闭合后电流表会有示数．故答案为：一定；L断路．15．（4分）阅读干燥空气的密度表（部分），并请依据表中的相关数据回答问题： 干燥空气的密度值（千克/米3）①当温度为10℃、气压为101000帕时，干燥空气的密度值为 1.25 千克/米3． ②干燥空气的密度与温度的关系是： 气压一定时，干燥空气密度随温度升高而变小，且等差变化 ．【解答】解：①当环境温度为20℃时，空气的密度为1.25千克/米3；②由表格中的数据可知，气压一定时，干燥空气密度随温度升高而变小，且等差变化．故答案为：①1.25；②气压一定时，干燥空气密度随温度升高而变小，且等差变化．三．作图题（共9分）请将图直接画在答题纸的相应位置，作图必须使用2B 铅笔．16．（3分）在图中，重为6牛的小球静止在水中，用力的图示法画出该球所受的浮力F 浮．【解答】解：由图可知，小球悬浮在水中，受到的浮力F 浮=G=6N ，方向竖直向上，作用点可画在重心处．17．（3分）根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极．【解答】解：螺线管的右端为N极，磁感线从磁体的N极出发，回到S极，所以可以确定螺线管周围磁场的方向是从右向左的．当小磁针静止时，根据磁极间作用规律可知，靠近电磁铁N极的一定是小磁针的S极，由此可知小磁针的右下端为N极．根据螺线管的右端为N极，以及线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的左端流入右端流出．根据电流方向与电源正负极之间的关系：在电源外部电流从正极流出，回到负极，可以确定电源的正负极：左端为正极，右端为负极．如下图所示：18．（3分）在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小．【解答】解：闭合电键S后，向右移动变阻器的滑片时，电压表的示数变小，即定值电阻的电压减小，根据串联电路电压的规律可知，变阻器的电压变大，根据分压原理，变阻器连入电路中的电阻变大，所以滑片左边电阻丝与定值电阻串联接入电路中，如下图所示：四．计算题（共29分）请将计算过程和答案写入答题纸的相应位置．19．（4分）浸在水中的合金块排开水的体积为6×10﹣4米3，求合金块所受浮力F浮的大小．【解答】解：根据阿基米德原理得：合金块所受浮力F浮=ρ水gV排=1.0×103kg/m3×9.8N/kg×6×10﹣4m3=5.88N．答：合金块的浮力为5.88N．20．（5分）在图所示的电路中，电源电压为6伏保持不变，电阻R1的阻值为5欧，电阻R1两端的电压为4伏．求通过电阻R2的电流I2以及电阻R2两端的电压U2．【解答】解：由电路图可知，R1与R2串联，因为串联电路中各处电流相等，则通过电阻R2的电流：I2=I1===0.8A；因为串联电路中，各用电器两端的电压之和等于电源电压，所以电阻R2两端的电压：U2=U﹣U1=6V﹣4V=2V．答：通过电阻R2的电流为0.8A；电阻R2两端的电压为2V．21．（9分）如图所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面．甲的重力为10牛，底面积为5×10﹣3米2．①求甲对地面的压强p甲．②求乙容器内水面下0.1米深处的压强p水．③将甲浸没在乙容器的水中后（无水溢出），若乙容器对地面压强的增加量是水对乙容器底部压强增加量的2.7倍，则求甲的密度ρ甲．【解答】解：①甲对地面的压强p甲====2×103Pa；②乙容器内水面下0.1米深处的压强p水=ρ水gh=1.0×103kg/m3×9.8N/kg×0.1m=980Pa；③设物体的质量为m，则容器对地面压强的增加量：△p1==，水对容器底部压强的增加量：△p2=ρ水△hg=ρ水g，由题知，△p1=2.7△p2，即：=2.7ρ水g，物体的密度：ρ物甲==2.7ρ水=2.7×103kg/m3．为2×103Pa；答：①甲对地面的压强p甲为980Pa；②乙容器内水面下0.1米深处的压强p水为2.7×103kg/m3．③甲的密度ρ甲22．（11分）在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的AB两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．【解答】解：①由图可知，电源电压为：U=IR=0.5A×30Ω=15V；②（a）滑动变阻器应并联到R1的两端，即AB之间；（b）由题意可知，电流表的示数应大于0.5A，故电流表量程为0﹣3A，电流表示数为1.5A；通过滑动变阻器的电流为：I'=1.5A﹣0.5A=1A；滑动变阻器的电阻为：R2===15Ω；（c）通过滑动变阻器的最大电流为2A，此时电路中的最大电流为I大=2A+0.5A=2.5A；===0.3A；滑动变阻器的最小电流为：I滑电路中的最小电流为：I=0.3A+0.5A=0.8A．小答：①电源电压为15V；②（a）AB；（b）变阻器连入电路的阻值R2为15Ω；（c）电流表示数的范围为0.8A﹣2.5A．五．实验题（共20分）请根据要求在答题纸的相应位置作答．23．（4分）如图所示的仪表：该表的名称为电流表，使用时应将该表串联在待测电路中，且使电流从该表的正接线柱流入，若其所测电流约为1.0安，则应选的量程为0～3A．【解答】解：图中所示仪器中标有“A”，所以是电流表，实验中，应将电流表与被测量的用电器串联；并且要使电流从正接线柱流入，负接线柱流出；电流表有0～0.6A和0～3A两个量程．若其所测电流约为1.0安，则应选的量程为0～3A．故答案为：电流表；串；正；0～3A．24．（3分）在测定金属块密度的实验中，用天平称量铁块的质量，用量筒测量铁块的体积，利用公式ρ=计算得到铁块的密度．“测定物质的密度”和“探究物质质量与体积的关系”两个实验相同之处有：②③（选填下列序号）①实验目的②实验中所测定的物理量③实验器材④实验数据的处理与结果．【解答】解：在“测定金属块的密度”的实验中，用天平测金属块的质量，用量筒测金属块的体积，根据公式ρ=算出密度；“测定物质的密度”和“探究物质质量与体积的关系”两个实验相同之处有都需要测量质量、体积，实验器材和实验中所测定的物理量都相同；实验目的不同“测定物质的密度”实验目的是测量密度，“探究物质质量与体积的关系”实验目的是探究物质质量与体积的关系；由实验目的可知实验数据的处理与结果．故答案为：体积；ρ=；②③．25．（6分）小明同学通过实验研究浸在液体中的物体对容器底部所受液体压强变化的影响．首先，他将一个圆柱体放入足够深的水槽中，圆柱体浮在水面上，并利用仪器测得水槽底部所受水的压强，实验初始状态时水槽底部所受水的压强为3000.00帕．然后，他在圆柱体上逐个放上与圆柱体底面积相同的圆板（圆板的厚度与材质相同），观察圆柱体在水中所处的状态，并记录下水槽底部所受水的压强．表一、表二为两位同学记录的实验数据及观察到的实验现象．表一表二①分析比较实验序号1、2、3与4（或5、6、7与8）中的水槽底部所受水的压强与所加圆板个数的大小关系及相关条件，可得出的初步结论是：水槽底部所受水的压强随着所加圆板个数的增加而增大．②请进一步综合分析比较表一、表二中压强变化量的数据及相关条件，并归纳得出结论．（a）分析比较表一或表二中压强变化量的数据及相关条件，可得出的初步结论是：每增加一块圆板，水槽底部液体压强增加值相等．（b）分析比较表一和表二中压强变化量的数据及相关条件，可得出的初步结论是：每增加一块圆板，圆柱体浮在水面上时水槽底部液体压强增加值大于沉到水底时水槽底部液体压强增加值．【解答】解：（1）表中所加圆板个数从1增加到4，此时水槽底部所受水的压强从3015.00Pa增加到3093.75Pa，可得出结论：水槽底部所受水的压强随着所加圆板个数的增加而增大．（2）（a）由表一可知，当圆柱体浮在水面上时，每增加一块圆板，水槽底部液体压强增加值相同；由表二可知，当圆柱体沉到水底时，每增加一块圆板，水槽底部液体压强增加值相同．（b）每增加一块圆板，对比表一和表二可知，圆柱体浮在水面上时水槽底部液体压强增加值大于沉到水底时水槽底部液体压强增加值．故答案为：（1）水槽底部所受水的压强随着所加圆板个数的增加而增大；（2）（a）每增加一块圆板，水槽底部液体压强增加值相等．（b）每增加一块圆板，圆柱体浮在水面上时水槽底部液体压强增加值大于沉到水底时水槽底部液体压强增加值．26．（7分）某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：学会用电流表、电压表测电阻．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．。

上海市静安区九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单项选择（每小题3分，共36分．每小题给出的四个选项中，只有 (共12题；共36分)2. （3分）(2017·澧县模拟) 如图所示，木块竖立在小车上，随小车一起一相同的速度向右匀速直线运动，不考虑空气阻力．下列分析正确的是（）A . 若小车的运动速度增大，则它的惯性和动能也随之增大B . 若小车受到阻力突然停止运动时，木块将向左倾倒C . 小车对木块的支持力与木块的重力是一对平衡力D . 木块对小车的压力与小车对木块的支持力是一对平衡力3. （3分） (2017九上·江阴期中) 如图所示，用相同的滑轮不同的绕法提起相同的重物，摩擦力和绳重可以忽略不计，在物体匀速上升的过程中（）A . 甲图省力，机械效率甲图大B . 甲图省力，机械效率一样大C . 乙图省力，机械效率乙图大D . 乙图省力，机械效率一样大4. （3分） (2016九上·广饶期中) 水是生命之源，在生产生活中扮演着很重要的角色，下面关于水的说法错误的是（）A . 发动机用水来冷却是因为水的比热容大B . 冰在熔化成水的过程中温度不变，所以内能不变C . 高原地区用高压锅煮饭是为了增大水的沸点D . 用燃气灶烧水是通过热传递来改变内能5. （3分） (2017九上·新乡期末) 用两个相同的电热器给质量相同的物质甲和水加热，它们的温度随加热时间的变化关系如图所示，据此判断物质甲的比热容为（）A . 2.1×103J/（kg•℃）B . 4.2×103J/（kg•℃）C . 1.2×103J/（kg•℃）D . 条件不足，不能确定6. （3分）有关四冲程内燃机的叙述中，不正确的是（）A . 工作中只有做功冲程把内能转化为机械能B . 工作开始时要靠外力启动C . 工作中压缩冲程是把内能转化为机械能D . 每一个工作循环，燃气只做功一次7. （3分）如图所示为学校教学楼楼道里放置的二氧化碳灭火器，打开阀门后，下列说法正确的是（）A . 二氧化碳气体的内能增大B . 喷口处冒“白气”，这是灭火器内喷出的二氧化碳气体的内能增C . 瓶壁有水滴，是液化形成的D . 应用双手抱住灭火器的钢瓶，而不应该握着上面的木支架8. （3分）用丝绸摩擦过的玻璃棒，去接触一个金属箔已张开一个小角度的验电器，接触时验电器的金属箔的张开角度变得更大，由此可以断定（）A . 验电器原来带正电，接触时有电子从玻璃棒传向验电器B . 验电器原来带正电，接触时有电子从验电器传向玻璃棒C . 验电器原来带负电，接触时有电子从玻璃棒传向验电器D . 验电器原来带负电，接触时有电子从验电器传向玻璃棒9. （3分） (2019九上·北京期中) 如图所示是小林同学实验的电路图，当开关S闭合后，他发现灯L1与L2均不亮。

21．如图所示，圆柱体甲和薄壁圆柱形容器乙置于水平地面．甲的重力为 10 牛， 底面积为 5×10﹣3 米 2． ①求甲对地面的压强 p 甲． ②求乙容器内水面下 0.1 米深处的压强 p 水． ③将甲浸没在乙容器的水中后（无水溢出），若乙容器对地面压强的增加量是水 对乙容器底部压强增加量的 2.7 倍，则求甲的密度ρ甲．
第 4页（共 27页）
的指针能随之发生偏转． （a）滑动变阻器 R2 可以并联在电路的 两点间； （b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值 R2； （c）在不损坏电路元件的情况下，求电流表示数的范围．
滑片 P 由中点向右端移动时（ ）
A．只有电流表 A1 的示数不发生变化 B．只有电压表 V 的示数不发生变化 C．电压表 V 示数与电流表 A2 示数的比值变小 D．电流表 A1 示数与电流表 A2 示数的比值变大
第 1页（共 27页）
8．如图所示，底面积不同的圆柱形容器 A 和 B 分别盛有甲、乙两种液体，两液 面相平，且甲的质量等于乙的质量．若在两容器中分别加入原有液体后，液面仍 保持相平，则此时液体对各自容器底部的压强 pA、pB 和压力 FA、FB 的关系是 （）
17．根据图中通电螺线管的 N 极，标出磁感线方向、小磁针的 N 极，并在括号 内标出电源的正、负极．
第 3页（共 27页）
18．在图电路中缺少两根导线，请按要求用笔画线代替导线完成电路连接．要求： 闭合电键 S 后，向右移动变阻器的滑片时，电压表的示数变小．
四．计算题（共 29 分）请将计算过程和答案写入答题纸的相应位置． 19．浸在水中的合金块排开水的体积为 6×10﹣4 米 3，求合金块所受浮力 F 浮的大 小． 20．在图所示的电路中，电源电压为 6 伏保持不变，电阻 R1 的阻值为 5 欧，电 阻 R1 两端的电压为 4 伏．求通过电阻 R2 的电流 I2 以及电阻 R2 两端的电压 U2．
