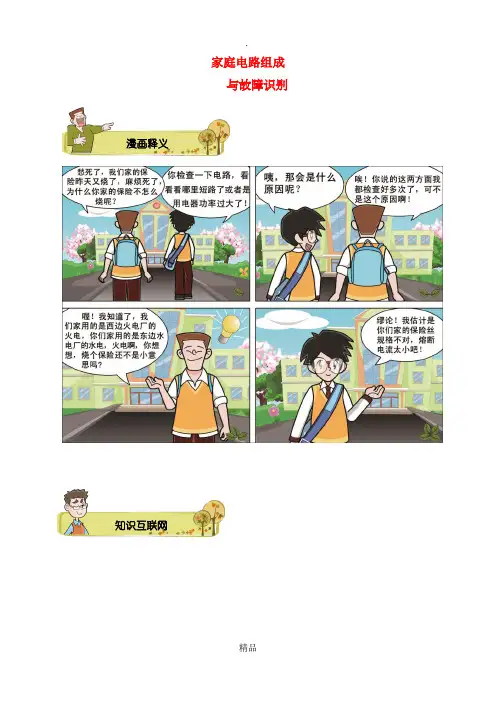

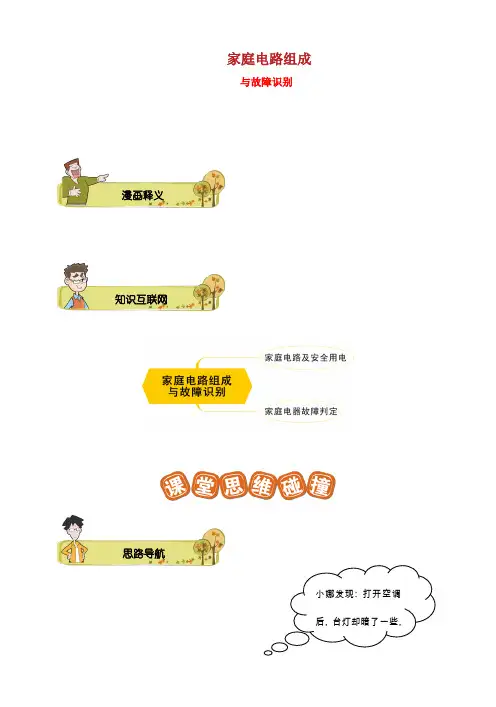

家庭电路组成与故障识别漫画释义知识互联网思路导航小娜发现: 打开空调后, 台灯却暗了一些,一、家庭电路二、安全用电用电常识 (1) 安全电压: 不高于的电压.(2) 用电常识: 不靠近高电压带电体, 不接近低压带电体, 不弄湿用电器, 不损坏电器设备绝缘体.测电笔(1) 用途: 用来辨别火线和零线 (2) 种类: 钢笔式, 螺丝刀式.(3) 使用方法: 使用时, 让笔尖接触裸露的导线, 用手接触笔尾的金属体, 若氖管发光, 表示接触的是火线. 此时有电流通过人体, 故测电笔内高电阻不能换成普通电阻. 触 电 形 式 (1) 家庭电路(低压触电): 单线触电和双线触电人的一只手接触火线, 另一只手接触零线, 这种叫做双线触电; 另一种是人的一只手接触火线, 另一只手虽然没有接触零线, 但是由于站在地上, 这时也会发生触电, 这种叫做单线触电. (如图所示)(2) 家庭电路触电的事故: 都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路. 要分清零线和地线, 虽然地线和零线正常情况下之间没有电压, 但绝不能将地线和零线接通, 否则易造成触电事故. (3) 高压触电: 高压电弧触电和跨步电压触电.☆ 触电时, 首先应切断电源或用干燥的木棒等绝缘物体将电线挑开, 迅速使触电人脱离电源, 然后对昏迷的人进行人工呼吸.【例1】 如图所示是在生活用电中的几种做法, 其中正确的是 ( )36V 夯实基础模块一 家庭电路及安全用电【答案】B【例2】路边的电线杆上常见到如图所示的小风车, 小川询问了供电厂的工作人员, 得到的答复是: 因为鸟类经常衔回铁丝等导电物质筑巢, 一旦铁丝搭在线路上, 很容易引起事故,放置小风车是用来驱鸟的. 你认为引起的事故可能是(填“短路”或“断路”).【答案】短路【例3】如图所示, 是家庭电路的一部分, 请把白炽灯及其开关、插座连入家庭电路. 【答案】【例4】小辉设计了一种照明电路图, 其设计要求是: 用两个开关控制一盏灯, 两个开关同时闭合灯才能发光, 只闭合其中任意一个开关灯都不能发光. 如图所示的四幅电路图中, 既符合上述设计要求, 又符合安全用电要求的是( )D. 使用绝缘皮破损的导线C. 多个大功率用电器同时使用一个插座A. 在电线上晾衣服B. 带金属外壳的用电器使用三孔插座【答案】 B【例5】 关于家庭电路和安全用电的知识, 下列说法中正确的是 ( )A. 对人体的安全电压是36VB. 用试电笔可以辨别火线和零线C. 在家庭电路中, 用电器都是串联的D. 在家庭电路中, 同时使用的用电器越多, 电路的总电阻越大【答案】 B【例6】 在家庭电路中, 电流过大的主要原因是用电器总功率过大或电路中发生 .【答案】 短路【例7】 (多选) 关于家庭电路和安全用电, 下列说法正确的是 ( )A. 安全电压使6V, 家庭电路电压是220VB. 洗衣机在工作时金属外壳应与大地连接C. 家庭电路中, 各工作的用电器, 其连接方式是串联D. 家庭电路中, 电流过大的原因是工作的用电器总功率过大【答案】 B【例8】 下列说法中错误的是 ( )A. 物理学中规定正电荷定向移动的方向为电流的方向B. 发现有人触电, 首先应切断电源C. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】 CABCD【例9】(多选) 关于家庭电路, 下列说法中正确的是( )A. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的B. 空气开关跳闸后, 复位时又立即跳起这可能是电路中有短路现象C. 闭合室内照明电路开关, 发现灯泡不亮, 测电笔接触灯座两接线柱氖管均发光, 则故障是零线断路D. 用电高峰时期, 家里的白炽灯泡比正常发光时要暗一些, 这是因为并联用电器增多, 家用电器的实际功率减小【答案】B CD【例10】(多选) 关于家庭电路, 下列说法中正确的是( )A. 在家庭电路中, 同时工作的用电器越多, 总电阻越小B. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的C. 如果家庭电路中不安装保险丝, 那么发生短路时, 会因为通过用电器的电流过大而烧毁用电器D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】A D模块二家庭电路故障判定夯实基础【例11】小刚家中的几盏电灯突然全部熄灭了, 检查保险丝发现并未烧断, 用测电笔测试各处电路时, 氖管都发光. 他对故障做了下列四种判断, 其中正确的是( )A. 灯泡全都烧坏B. 进户零线断路C. 室内线路发生短路D. 进户火线断路【答案】B【解析】几盏电灯全部熄灭, 表明进户的整个电路被切断了. 这只可能是总保险丝烧毁、或进户零线断路、或进户火线断路、或灯泡全部烧坏(这种可能性应该是很小的), 由于保险丝并未烧毁, 则也不可能是由于室内电路发生短路所致. 若为进户火线断路, 则室内各处电路均与火线断开, 则以测电笔测试各处电路时, 氖管应不发光, 可见不是进户火线断路所致. 若为进户零线断路, 则相当于室内整个电路断开, 断开后室内电路的各部分都与火线相连通(即使是原来为零线的部分, 也通过各个灯泡与火线相连通了, 但其中均无电流), 故以测电笔测试各处电路时, 氖管都会发光. 可见这一故障是进户零线断路所致. 故应选B.【例12】 晚上, 小刚在家里做作业时, 桌上的台灯突然熄灭了, 家中其他的用电器也全部停止工作. 检查发现台灯的灯丝完好, 用测电笔检测火线、零线时, 氖管都不发光, 检查门外的空气开关也没跳闸, 询问邻居家中仍通电. 你认为故障原因是 ( )A. 进户线火线断开B. 进户线零线断开C. 台灯短路D. 用电器总功率过大【答案】 A【解析】 若进户线零线断开, 则检测火线等其他地方时氖管会发光; 若台灯短路或用电器总功率过大, 会造成空气开关跳闸; 又因为检测火线时氖管也不发光,故正确答案为A.【例13】 如图所示是居民家中的部分电路, 开始时各部分工作正常, 将电饭煲的插头插入三孔插座后, 正在烧水的电热壶突然不能工作, 但电灯仍正常工作, 拔出电饭煲的插头, 电热壶仍然不能工作, 把测电笔分别插入插座的左、右插孔, 氖管仍能发光, 若电路中仅有一处故障, 则 ( ) A. 电热壶所在电路的、两点间断路 B. 插座的接地线断路 C. 插座左、右插孔短路D. 电路的、两点间导线断路B DC D【答案】 D【解析】 如果是电热壶所在电路的、两点间断路, 那么插座的左插孔不会使氖管发光; 插座的地线的作用是防止有金属外壳的电器因漏电而引起触电事故,不会造成电热壶停止工作; 若是插座的左右插孔短路了, 那么电灯也将不能发光; 故只有当电路的、两点间导线断路时, 会出现插座的左右插孔都带电.【例14】 如图所示是电工在检修电路故障时, 发现开关闭合, 灯不亮, 用测电笔测试、两处时, 发现两处都能使氖管发光, 即测试、两处时, 只有在处时氖管才会发光, 则故障可能是 ( ) A. 火线零线短路 B. 零线没有接地C. 、之间某处断路D. 灯短路【答案】 C【例15】 物理小组的同学们练习安装照明电路. 接通电源之前, 老师将火线上的保险丝取下, 把一个额定电压为的灯泡作为检验灯泡连接在原来安装保险丝的位置. 同时要求同学们将电路中所有开关都断开, 用这种方法可以检查电路中是否有短路. 在接通电源后, 下列说法正确的是 ( )A. 若检验灯泡正常发光, 表明电路连接无误B. 若检验灯泡不亮, 但将某一个用电器的开关闭合后检验灯泡正常发光, 表明这个开关的两端直接连到了火线和零线上C. 检验灯泡不亮, 但将某一个电灯的开关闭合后, 这个电灯和检验灯泡都能发光, 只是亮度都不够, 这表明电路中出现了短路现象D. 不论将电路中用电器的开关断开还是闭合, 检验灯泡均不发光, 这表明电路中有短路【答案】 B【解析】 当检验灯泡正常发光时, 该灯泡两端的电压应为, 则此时一定是灯泡的一端与火线相接, 另一端与零线相接. 灯泡发光而亮度不够, 则灯泡两端必有电压, 此电压应小于, 则此时应该是检验灯泡与另一电阻(如另一灯泡)串联接在火线与零线之间. 简解A 情况表示电路中有零线与火线短路的B DCD S L C D A B A B C L 220V 220V 220V情况; B表示灯亮时灯泡两端应分别与火线和零线相接, 即该闭合的开关两端直接连到了火线和零线上; C表示检验灯泡与另一灯泡串联接在火线与零线之间, 这是一正常现象, 而不是表明电路中有短路现象; D表示该电路中有断路现象. 综合以上分析可见本题正确选项为B.【例16】在相距20千米的甲、乙两地之间有两条输电线, 已知输电线每米长的电阻为0.01欧. 现输电线在某处发生短路, 为确定短路位置, 检修员利用电压表、电流表和电源接成如图所示电路进行测量. 当电压表的示数为 1.5伏时, 电流表的示数为30毫安, 则可确定出短路位置离甲地_______千米.【答案】2.5复习巩固【练1】小明学了家庭电路的知识后, 在生活中更加注意观察家用电器. 他发现自己家洗衣机用的是三脚插头,插头上标有一些符号和文字, 如图所示.(1) 请写出以下标识或字符的含义:① 10A 250V:② E:③ L:④ N:(2) 小明仔细观察三只插脚, 又有新的发现: 标有“E”字的插脚比其他两脚稍长一些. 他又查看了其他用电器的三脚插头, 也是这种情况. 请你从安全用电的角度写出这样制作的好处.【答案】(1) ①此插头允许通过的最大安全电流为10A, 能够承受的最大安全电压为250V;②地线; ③火线; ④零线(2) 有三个要点: ①接地插脚比其他两脚稍长一些, 这样当将插头插入插座的瞬间, 用电器的金属外壳首先接地, 然后用电器跟火线、零线连通; ②而当拔下插头时, 用电器先与火线、零线断开, 最后金属外壳再与地线分开.③保证在插入和拔下插头的瞬间, 即使用电器的外壳“漏电”, 也不会使人触电.【练2】小宝想在卧室安装一盏照明电灯, 请在图中帮他把灯和开关接入电路.【答案】如右图所示.【练3】电学综合计算巩固练习1如图所示电路, 电源两端电压不变, 灯丝电阻不变. 滑动变阻器的最大阻值为R2. 开关S1、S2都断开, 变阻器的滑片P移至最右端时, 灯L恰能正常发光, 滑片P移至最左端时, 灯L消耗的电功率与它的额定功率之比为4∶9,R2消耗的电功率为P2. 当两个开关都闭合, 变阻器滑片P移至最左端时, 电流表示数为1.5A, R1消耗的电功率为9W. 此时电路总功率P∶P2=18∶1.总求:(1) 两个开关都闭合, 变阻器的滑片P移至最左端时, 电路消耗的总功率P总;(2) 灯L的额定电功率P L0.【答案】 (1) 当开关都断开, 滑片P 在最右端时, 电路如图甲所示;当开关都断开, 滑片P 在最左端时, 电路如图乙所示;当开关都闭合, 滑片P 在最左端时, 电路如图丙所示.在甲、乙图中: ∵= , ∴∵U 一定, ∴∴＝在乙图中: P 2＝＝; 在丙图中: P 2′＝ ∴＝ ①已知: ＝ ②由①②式解得: P 总＝＝2P 2′ ③ ∵P 总＝P 1+P 2′＝④ L L0P P 22L21L 49I R I R =2 123I I =2L1L 223I R I R R ==+L 2R R 21221()3U R 229U R 22 U R '22P P 912P P 总118222U R 22 9W U R ＋甲丙P 总=18P 2由③④式解得: P 2′＝P 1＝9W ∴P 总＝P 1+P 2′＝9W+9W ＝18W(2) ∵P 总＝U I 3 ∴U ＝＝ ＝12V∴R 2＝＝＝16Ω∴R L ＝2R 2＝2×16Ω＝32Ω ∴灯L 的额定功率: P L0＝＝＝4.5W【练4】 电学综合计算巩固练习2如图甲所示电路中, 电源两端电压保持不变. 图乙是通过小灯泡L 的电流随其两端电压变化的曲线. 只闭合开关S 时, 电流表的示数为I 1, 定值电阻R 1消耗的电功率为P 1; 只闭合开关S 、S 1时, 电流表的示数I 2为0.4A; 只闭合开关S 、S 2时, 电流表的示数为I 3; 所有开关都闭合时, 小灯泡L 正常发光, 定值电阻R 1和R 2消耗的总功率为P . 已知I 1:I 3=1:3, P 1:P =1:15. 求: (1) 定值电阻R 1与R 2的阻值之比; (2) 电流表的示数I 1; (3) 小灯泡L 的额定功率P L .【答案】 只闭合开关S 时, 等效电路图如图1所示;只闭合开关S、S 1时, 等效电路图如图2所示; 只闭合开关S 、S 2时, 等效电路图如图3所示; 所有开关都闭合时, 等效电路图如图4所示;3P I 总18W1.5A 22U P '()212V 9W L2R U 12V 12V32Ω⨯U/V423156 乙(1)因为: , 所以: ① (2) 为电源电压U 保持不变, 则:因为, 所以 ②由①②联立得: R 1: R 2:R L =2:3:1(3) 题中图乙可知, I 1=0.2A时, 小灯泡L 两端的电压U L =1V, 此时灯泡的电阻:因为R 1: R 2:R L =2:3:1, 所以R 1=10Ω、R 2=15Ω电源电压U =I 1(R 1+R L +R 2)=0.2A×(10Ω+5Ω+15Ω)=6V因为所有开关都闭合时, 小灯泡L 正常发光, 此时小灯泡L 两端电压等于电源电压.由题中图乙可知,小灯泡L 两端的电压U =6V 时, 通过小灯泡L 的电流I =0.5A则小灯泡L 的额定功率P L =UI =6V×0.5A=3W31:111131===U U R U R U I I 2122122121211:R R R U U R U R U R U P P +⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛+=1511=P P 311=U U 3221=R R 2L 1112L 131:R R R R R U R R R U I I ++=++=3131=I I 312L 11=++R R R R 211323:2L 1222L 121=++=++=++=R R R R R U R R R U I I A2.02A 4.0221===I I Ω===5A2.0V 111L I U R 图1I 1图2图32=0.4A3图4。
家庭电路组成与故障识别漫画释义知识互联网1．家庭电路的组成部分家庭电路由进户线、电能表、闸刀开关、熔断器、用电器、开关、插座等组成．安装顺序：电能表、闸刀开关、熔断器、用电器及开关．（1）保险丝①材料：保险丝是由电阻率大、熔点较低的铅锑合金制成．②保险原理：当过大的电流通过时， 保险丝产生较多的热量使它的温度达到熔点， 于是保险丝熔断，自动切断电路， 起到保险作用．③连接：与所保护的电路串联， 且一般只接在火线上④选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流．⑤规格：越粗额定电流越大．注意：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替原有的保险丝．因为铜丝的电阻小， 产生的热量少， 铜的熔点高， 不易熔断．（2）插座：分为两孔插座和三孔插座．①作用：连接家用电器，给可移动家用电器供电． ②安装：并联在家庭电路中，具体接线情况：思路导航模块一：家庭电路和安全用电1接零线2接火线3接地线（3）用电器（电灯）、开关：①白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空，防止钨丝的氧化．大功率的灯泡灯丝粗而短，里面抽成真空后，还要充入氮气、氩气等惰性气体，且气压为0.1kPa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华．灯泡长期使用会变暗，原因是：灯丝升华变细电阻变小，实际功率变小；升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度．②灯泡的种类：螺丝口灯泡和卡口灯泡．螺丝口灯头的螺旋套接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线，原因：防止维修触电．③开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作，开关不能控制，但不会烧干路上的保险丝．④根据安全用电原则连接电路，每个开关都可以单独控制灯．（4）家庭电路电流过大的原因：①原因：发生短路、用电器总功率过大．②家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝．电器上还有接地线，其作用是防止电器的外壳带电，避免触电事故的发生．2．验电笔用途：用来辨别火线和零线种类：钢笔式，螺丝刀式．使用方法：使用时，让笔尖接触裸露的导线，用手接触笔尾的金属体，若氖管发光，表示接触的是火线．此时有电流通过人体，故测电笔内高电阻不能换成普通电阻．3．触电方式（1）家庭电路（低压触电）：单线触电和双线触电人的一只手接触火线，另一只手接触零线，这种叫做双线触电；另一种是人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上，这时也会发生触电，这种叫做单线触电．（如图所示）家庭电路触电的事故：都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路．要分清零线和地线，虽然地线和零线正常情况下之间没有电压，但绝不能将地线和零线接通，否则易造成触电事故．（2）高压触电：高压电弧触电和跨步电压触电．4．安全用电常识（1）人体安全电压不高于36V，动力电路电压380V，家庭电路电压220V都超出了安全电压．（2）不靠近高电压带电体，不接近低压带电体，不弄湿用电器，不损坏电器设备绝缘体．（3）触电时，首先应切断电源或用干燥的木棒等绝缘物体将电线挑开，迅速使触电人脱离电源，然后对昏迷的人进行人工呼吸．【例1】下列说法中错误的是（）A．物理学中规定正电荷定向移动的方向为电流的方向B．发现有人触电，首先应切断电源C．家庭电路中总电流过大，是由于电路中用电器的实际功率过大引起的D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小【答案】C【例2】路边的电线杆上常见到如图所示的小风车，小川询问了供电厂的工作人员，得到的答复是：因为鸟类经常衔回铁丝等导电物质筑巢，一旦铁丝搭在线路上，很容易引起事故，放置小风车是用来驱鸟的．你认为引起的事故可能是（填“短路”或“ 断路”）．【答案】短路【例3】在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（）例题精讲【答案】D模块二：家庭电路中的故障识别思路导航家庭电路常见故障有四种：1、开路；2、短路；3、过载（用电器总功率过大）；4、漏电1、开路A、干路开路：熔丝熔断或进户线（火线零线）开路．B、支路开路：如灯丝断了；灯座、开关开路；2、短路A、灯座短路；B、插座短路；C、插头短路；D、开关短路3、过载（用电器总功率过大）导致通过导线的总电流大于导线规定的安全电流值．出现这种情况轻者导致用电器实际功率下降；重者导线会因过热而引发火灾．4、漏电如果导线外层或用电器的绝缘性能下降，则有电流不经用电器而直接“漏”入地下，漏电会造成用电器实际功率下降，也能造成人体触电．例题精讲【例4】晓红的妈妈从市场买了一只廉价台灯，装上“220V 25W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭，原因可能是（）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路【答案】C【例5】在家庭电路中常常发生在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断，引起这两种故障的最大可能是（）A．前者是插座短路，后者是灯泡短路B．前者是插头短路，后者是灯泡短路C．两者都是插座短路D．两者都是插头短路【答案】B【例6】灾后重建，小宇同学家的永久性住房已经建好．在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光．由此判断（）A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题【答案】B【例7】晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作．检查发现台灯的灯丝完好，用测电笔检测火线、零线时，氖管都不发光，检查门外的空气开关也没跳闸，询问邻居家中仍通电．你认为故障原因是（）A．进户线火线断开B．进户线零线断开C．台灯短路D．用电器总功率过大【答案】A【例8】如图所示，是小刚家里部分电路的示意图．当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断．小刚同学用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测火线A点时能发光，在测零线B点时不发光．你判定此电路故障应是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路【答案】D【例9】图是居民家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作，拔出电饭煲的插头，电热壶仍然不能工作，把测电笔分别插入插座的左、右插孔，氖管仍能发光，若电路中仅有一处故障，则（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路【答案】D如果是电热壶所在电路的B、D两点间断路，那么插座的左插孔不会使氖管发光；插座的地线的作用是防止有金属外壳的电器因漏电而引起触电事故，不会造成电热壶停止工作；若是插座的左右插孔短路了，那么电灯也将不能发光；故只有当电路的C、D两点间导线断路时，会出现插座的左右插孔都带电．【例10】图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了【答案】C【例11】如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路【答案】D【例12】某家庭电路上接有一台100W的电冰箱和两盏40W的日光灯，现要再使用一个20W的台灯，每当把台灯的插头插进插座时，电路里额定电流为1A的保险丝就熔断，发生这种现象的原因可能是（）.A．用电器的总功率太大B．电冰箱电路时断时通C．日光灯管损坏D．台灯的插头内部有短路【答案】D【例13】小红家里的空气开关有一天突然“跳闸”了，她赶紧关掉家里所有的用电器，然后再去将空气开关复位，但开关又立即跳闸，这可能是因为（）A．电路中有短路现象B．电路中有断路现象C．电路中用电器的总功率过大D．空气开关的额定电流过小【答案】A思维拓展训练提高班【拓展1】请将如图所示元件，连接成符合安全用电要求的家庭电路．【答案】如图所示．【拓展2】在家庭电路中，下列情况不会造成触电现象的是（）A．人站在地上，一只手接触火线B．人站在地上，两只手同时接触火线C．人站在地面上，两只手接触零线D．人站在绝缘凳上，一只手接触火线，一只手接触零线【答案】C【拓展3】小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了．如果按小明的说法连接，当C点出现断路时，将带有金.属外壳的用电器接入插座后，带来的安全隐患是（）A ．用电器开关闭合时，外壳会带电，人接触外壳易触电B ．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电C ．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D ．用电器开关闭合时，会短路，造成电流过大，引起火灾【答案】 A尖子班【拓展1】 找出图中所示家庭电路中的安装错误．【答案】 ①保险丝装错，应装在闸刀开关与用电器之间；②闸刀开关S 装错，静触点应接电能表出来的电源线；③开关1S 装错，应接在电灯1L 右端与火线相连的导线中；④灯2L 装错，左端应接在零线上．【拓展2】 小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线．小明认为，零线在户外就已经和大地相连，把图中A 孔与B 点连接起来，就可以将A 孔接地了．如果按小明的说法连接，当C 点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是（ ）A ．用电器开关闭合时，外壳会带电，人接触外壳易触电B ．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时外壳才带电，人接触外壳易触电C ．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电D ．用电器开关闭合时，会短路，造成电流过大，引起火灾【答案】 A【拓展3】 “庆六·一文艺会演”时， 佛前中学物理组的老师给大家表演了一个“不怕电”的节目． 首先王老师将一标有“PZ220—100”的灯泡接到两导线头M 、N 之间， 灯泡正常发光． 随后将灯泡取下，王老师站到干燥的木凳上后， 左、右手分别抓住M 、N 两导线头（如图）． 李老师用测电笔分别测试M、N及王老师的皮肤，发现测电笔的氖管都发光，而王老师却谈笑自如．对以上现象的解释，你认为正确的是（）A．王老师有特异功能，确实不怕电B．王老师的双手戴着绝缘手套C．在人、灯替换之时，有人将零线断开了D．在人、灯替换之时，有人将火线断开了【答案】C复习巩固【练习1】某家庭电路的组成如图所示，下列说法正确的是（）A．图中的插座可以是并联的，也可以是串联的B．控制灯泡的开关可以接在零线上C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．有金属外壳的家用电器必须用三孔插座，以确保安全【答案】D【练习2】关于家庭电路的下列做法，不符合安全用电常识的是（）A．发现有人触电，应首先切断电源B．检修电路故障时，应尽量在通电情况下作业C．有金属外壳的用电器，金属外壳一定要接地D．为了保证电路安全，家里尽量不要同时使用多个大功率电器【答案】B【练习3】小艳同学某天在家开灯时，灯不亮，经检查发现保险丝被烧断．她在爸爸的协助下用一盏标有“220V40W”的灯泡L（检验灯泡）取代保险丝接入电路，如图所示．然后进行如下操作，并观察到相应的现象：当只闭合开关S1时，L0和L1均发光，但都比正常发光暗；当只闭合开关S2时，L0正常发光，L2不发光．由此可以判断（）A．L1和L2所在的支路均短路B．L1所在的支路完好，L2所在的支路短路C．L1所在的支路完好，L2所在的支路断路D．L1所在的支路短路，L2所在的支路断路【答案】B课后测【测1】如图为家庭电路的组成，其中接入①的用电器和②为联，②和③为联．【答案】并联；串联．【测2】为了节约用电、延长用电器的使用寿命，小红将两盏标有“220V100W”的灯泡串联接在家庭电路中使用，此时若只有这两盏灯工作，则电路消耗的总功率为W．为了安全用电，控制用电器的开关应接在上．第十七种品格：成就古往今来，古今中外，很多人取得了各种成就。
家庭电路组成与故障识别漫画释义知识互联网思路导航小娜发现: 打开空调后, 台灯却暗了一些,一、家庭电路二、安全用电用电常识 (1) 安全电压: 不高于的电压.(2) 用电常识: 不靠近高电压带电体, 不接近低压带电体, 不弄湿用电器, 不损坏电器设备绝缘体.测电笔(1) 用途: 用来辨别火线和零线 (2) 种类: 钢笔式, 螺丝刀式.(3) 使用方法: 使用时, 让笔尖接触裸露的导线, 用手接触笔尾的金属体, 若氖管发光, 表示接触的是火线. 此时有电流通过人体, 故测电笔内高电阻不能换成普通电阻. 触 电 形 式 (1) 家庭电路(低压触电): 单线触电和双线触电人的一只手接触火线, 另一只手接触零线, 这种叫做双线触电; 另一种是人的一只手接触火线, 另一只手虽然没有接触零线, 但是由于站在地上, 这时也会发生触电, 这种叫做单线触电. (如图所示)(2) 家庭电路触电的事故: 都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路. 要分清零线和地线, 虽然地线和零线正常情况下之间没有电压, 但绝不能将地线和零线接通, 否则易造成触电事故. (3) 高压触电: 高压电弧触电和跨步电压触电.☆ 触电时, 首先应切断电源或用干燥的木棒等绝缘物体将电线挑开, 迅速使触电人脱离电源, 然后对昏迷的人进行人工呼吸.【例1】 如图所示是在生活用电中的几种做法, 其中正确的是 ( )36V 夯实基础模块一 家庭电路及安全用电【答案】 B【例2】 路边的电线杆上常见到如图所示的小风车, 小川询问了供电厂的工作人员, 得到的答复是: 因为鸟类经常衔回铁丝等导电物质筑巢, 一旦铁丝搭在线路上, 很容易引起事故,放置小风车是用来驱鸟的. 你认为引起的事故可能是 (填“短路”或“断路”).【答案】 短路【例3】 如图所示, 是家庭电路的一部分, 请把白炽灯及其开关、插座连入家庭电路.【答案】【例4】 小辉设计了一种照明电路图, 其设计要求是: 用两个开关控制一盏灯, 两个开关同时闭合灯才能发光, 只闭合其中任意一个开关灯都不能发光. 如图所示的四幅电路图中, 既符合上述设计要求, 又符合安全用电要求的是 ( )D. 使用绝缘皮破损的导线C. 多个大功率用电器同时使用一个插座A. 在电线上晾衣服B. 带金属外壳的用电器使用三孔插座【答案】 B【例5】 关于家庭电路和安全用电的知识, 下列说法中正确的是 ( )A. 对人体的安全电压是36VB. 用试电笔可以辨别火线和零线C. 在家庭电路中, 用电器都是串联的D. 在家庭电路中, 同时使用的用电器越多, 电路的总电阻越大【答案】 B【例6】 在家庭电路中, 电流过大的主要原因是用电器总功率过大或电路中发生 .【答案】 短路【例7】 (多选) 关于家庭电路和安全用电, 下列说法正确的是 ( )A. 安全电压使6V, 家庭电路电压是220VB. 洗衣机在工作时金属外壳应与大地连接C. 家庭电路中, 各工作的用电器, 其连接方式是串联D. 家庭电路中, 电流过大的原因是工作的用电器总功率过大【答案】 B【例8】 下列说法中错误的是 ( )A. 物理学中规定正电荷定向移动的方向为电流的方向B. 发现有人触电, 首先应切断电源C. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】 CABCD【例9】(多选) 关于家庭电路, 下列说法中正确的是( )A. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的B. 空气开关跳闸后, 复位时又立即跳起这可能是电路中有短路现象C. 闭合室内照明电路开关, 发现灯泡不亮, 测电笔接触灯座两接线柱氖管均发光, 则故障是零线断路D. 用电高峰时期, 家里的白炽灯泡比正常发光时要暗一些, 这是因为并联用电器增多, 家用电器的实际功率减小【答案】B CD【例10】(多选) 关于家庭电路, 下列说法中正确的是( )A. 在家庭电路中, 同时工作的用电器越多, 总电阻越小B. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的C. 如果家庭电路中不安装保险丝, 那么发生短路时, 会因为通过用电器的电流过大而烧毁用电器D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】A D模块二家庭电路故障判定夯实基础【例11】小刚家中的几盏电灯突然全部熄灭了, 检查保险丝发现并未烧断, 用测电笔测试各处电路时, 氖管都发光. 他对故障做了下列四种判断, 其中正确的是( )A. 灯泡全都烧坏B. 进户零线断路C. 室内线路发生短路D. 进户火线断路【答案】B【解析】几盏电灯全部熄灭, 表明进户的整个电路被切断了. 这只可能是总保险丝烧毁、或进户零线断路、或进户火线断路、或灯泡全部烧坏(这种可能性应该是很小的), 由于保险丝并未烧毁, 则也不可能是由于室内电路发生短路所致. 若为进户火线断路, 则室内各处电路均与火线断开, 则以测电笔测试各处电路时, 氖管应不发光, 可见不是进户火线断路所致. 若为进户零线断路, 则相当于室内整个电路断开, 断开后室内电路的各部分都与火线相连通(即使是原来为零线的部分, 也通过各个灯泡与火线相连通了, 但其中均无电流), 故以测电笔测试各处电路时, 氖管都会发光. 可见这一故障是进户零线断路所致. 故应选B.【例12】 晚上, 小刚在家里做作业时, 桌上的台灯突然熄灭了, 家中其他的用电器也全部停止工作. 检查发现台灯的灯丝完好, 用测电笔检测火线、零线时, 氖管都不发光, 检查门外的空气开关也没跳闸, 询问邻居家中仍通电. 你认为故障原因是 ( )A. 进户线火线断开B. 进户线零线断开C. 台灯短路D. 用电器总功率过大【答案】 A【解析】 若进户线零线断开, 则检测火线等其他地方时氖管会发光; 若台灯短路或用电器总功率过大, 会造成空气开关跳闸; 又因为检测火线时氖管也不发光,故正确答案为A.【例13】 如图所示是居民家中的部分电路, 开始时各部分工作正常, 将电饭煲的插头插入三孔插座后, 正在烧水的电热壶突然不能工作, 但电灯仍正常工作, 拔出电饭煲的插头, 电热壶仍然不能工作, 把测电笔分别插入插座的左、右插孔, 氖管仍能发光, 若电路中仅有一处故障, 则 ( ) A. 电热壶所在电路的、两点间断路 B. 插座的接地线断路 C. 插座左、右插孔短路D. 电路的、两点间导线断路B DC D【答案】 D【解析】 如果是电热壶所在电路的、两点间断路, 那么插座的左插孔不会使氖管发光; 插座的地线的作用是防止有金属外壳的电器因漏电而引起触电事故,不会造成电热壶停止工作; 若是插座的左右插孔短路了, 那么电灯也将不能发光; 故只有当电路的、两点间导线断路时, 会出现插座的左右插孔都带电.【例14】 如图所示是电工在检修电路故障时, 发现开关闭合, 灯不亮, 用测电笔测试、两处时, 发现两处都能使氖管发光, 即测试、两处时, 只有在处时氖管才会发光, 则故障可能是 ( ) A. 火线零线短路 B. 零线没有接地C. 、之间某处断路D. 灯短路【答案】 C【例15】 物理小组的同学们练习安装照明电路. 接通电源之前, 老师将火线上的保险丝取下, 把一个额定电压为的灯泡作为检验灯泡连接在原来安装保险丝的位置. 同时要求同学们将电路中所有开关都断开, 用这种方法可以检查电路中是否有短路. 在接通电源后, 下列说法正确的是 ( )A. 若检验灯泡正常发光, 表明电路连接无误B. 若检验灯泡不亮, 但将某一个用电器的开关闭合后检验灯泡正常发光, 表明这个开关的两端直接连到了火线和零线上C. 检验灯泡不亮, 但将某一个电灯的开关闭合后, 这个电灯和检验灯泡都能发光, 只是亮度都不够, 这表明电路中出现了短路现象D. 不论将电路中用电器的开关断开还是闭合, 检验灯泡均不发光, 这表明电路中有短路【答案】 B【解析】 当检验灯泡正常发光时, 该灯泡两端的电压应为, 则此时一定是灯泡的一端与火线相接, 另一端与零线相接. 灯泡发光而亮度不够, 则灯泡两端必有电压, 此电压应小于, 则此时应该是检验灯泡与另一电阻(如另一灯泡)串联接在火线与零线之间. 简解A 情况表示电路中有零线与火线短路的B DCD S L C D A B A B C L 220V 220V 220V情况; B表示灯亮时灯泡两端应分别与火线和零线相接, 即该闭合的开关两端直接连到了火线和零线上; C表示检验灯泡与另一灯泡串联接在火线与零线之间, 这是一正常现象, 而不是表明电路中有短路现象; D表示该电路中有断路现象. 综合以上分析可见本题正确选项为B.【例16】在相距20千米的甲、乙两地之间有两条输电线, 已知输电线每米长的电阻为0.01欧. 现输电线在某处发生短路, 为确定短路位置, 检修员利用电压表、电流表和电源接成如图所示电路进行测量. 当电压表的示数为 1.5伏时, 电流表的示数为30毫安, 则可确定出短路位置离甲地_______千米.【答案】2.5复习巩固【练1】小明学了家庭电路的知识后, 在生活中更加注意观察家用电器. 他发现自己家洗衣机用的是三脚插头,插头上标有一些符号和文字, 如图所示.(1) 请写出以下标识或字符的含义:① 10A 250V:② E:③ L:④ N:(2) 小明仔细观察三只插脚, 又有新的发现: 标有“E”字的插脚比其他两脚稍长一些. 他又查看了其他用电器的三脚插头, 也是这种情况. 请你从安全用电的角度写出这样制作的好处.【答案】(1) ①此插头允许通过的最大安全电流为10A, 能够承受的最大安全电压为250V;②地线; ③火线; ④零线(2) 有三个要点: ①接地插脚比其他两脚稍长一些, 这样当将插头插入插座的瞬间, 用电器的金属外壳首先接地, 然后用电器跟火线、零线连通; ②而当拔下插头时, 用电器先与火线、零线断开, 最后金属外壳再与地线分开.③保证在插入和拔下插头的瞬间, 即使用电器的外壳“漏电”, 也不会使人触电.【练2】小宝想在卧室安装一盏照明电灯, 请在图中帮他把灯和开关接入电路.【答案】如右图所示.【练3】电学综合计算巩固练习1如图所示电路, 电源两端电压不变, 灯丝电阻不变. 滑动变阻器的最大阻值为R2. 开关S1、S2都断开, 变阻器的滑片P移至最右端时, 灯L恰能正常发光, 滑片P移至最左端时, 灯L消耗的电功率与它的额定功率之比为4∶9,R2消耗的电功率为P2. 当两个开关都闭合, 变阻器滑片P移至最左端时, 电流表示数为1.5A, R1消耗的电功率为9W. 此时电路总功率P∶P2=18∶1.总求:(1) 两个开关都闭合, 变阻器的滑片P移至最左端时, 电路消耗的总功率P总;(2) 灯L的额定电功率P L0.【答案】 (1) 当开关都断开, 滑片P 在最右端时, 电路如图甲所示;当开关都断开, 滑片P 在最左端时, 电路如图乙所示;当开关都闭合, 滑片P 在最左端时, 电路如图丙所示.在甲、乙图中: ∵= , ∴∵U 一定, ∴∴＝在乙图中: P 2＝＝; 在丙图中: P 2′＝ ∴＝ ①已知: ＝ ②由①②式解得: P 总＝＝2P 2′ ③ ∵P 总＝P 1+P 2′＝④ L L0P P 22L21L 49I R I R =2 123I I =2L1L 223I R I R R ==+L 2R R 21221()3U R 229U R 22 U R '22P P 912P P 总118222U R 22 9W U R ＋甲丙P 总=18P 2由③④式解得: P 2′＝P 1＝9W ∴P 总＝P 1+P 2′＝9W+9W ＝18W(2) ∵P 总＝U I 3 ∴U ＝＝ ＝12V∴R 2＝＝＝16Ω∴R L ＝2R 2＝2×16Ω＝32Ω ∴灯L 的额定功率: P L0＝＝＝4.5W【练4】 电学综合计算巩固练习2如图甲所示电路中, 电源两端电压保持不变. 图乙是通过小灯泡L 的电流随其两端电压变化的曲线. 只闭合开关S 时, 电流表的示数为I 1, 定值电阻R 1消耗的电功率为P 1; 只闭合开关S 、S 1时, 电流表的示数I 2为0.4A; 只闭合开关S 、S 2时, 电流表的示数为I 3; 所有开关都闭合时, 小灯泡L 正常发光, 定值电阻R 1和R 2消耗的总功率为P . 已知I 1:I 3=1:3, P 1:P =1:15. 求: (1) 定值电阻R 1与R 2的阻值之比; (2) 电流表的示数I 1; (3) 小灯泡L 的额定功率P L .【答案】 只闭合开关S 时, 等效电路图如图1所示;只闭合开关S、S 1时, 等效电路图如图2所示; 只闭合开关S 、S 2时, 等效电路图如图3所示; 所有开关都闭合时, 等效电路图如图4所示;3P I 总18W1.5A 22U P '()212V 9W L2R U 12V 12V32Ω⨯U/V56 乙(1)因为: , 所以: ① (2) 为电源电压U 保持不变, 则:因为, 所以 ②由①②联立得: R 1: R 2:R L =2:3:1(3) 题中图乙可知, I 1=0.2A时, 小灯泡L 两端的电压U L =1V, 此时灯泡的电阻:因为R 1: R 2:R L =2:3:1, 所以R 1=10Ω、R 2=15Ω电源电压U =I 1(R 1+R L +R 2)=0.2A×(10Ω+5Ω+15Ω)=6V因为所有开关都闭合时, 小灯泡L 正常发光, 此时小灯泡L 两端电压等于电源电压.由题中图乙可知, 小灯泡L 两端的电压U =6V 时, 通过小灯泡L 的电流I =0.5A则小灯泡L 的额定功率P L =UI =6V×0.5A=3W31:111131===U U R U R U I I 2122122121211:R R R U U R U R U R U P P +⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛+=1511=P P 311=U U 3221=R R 2L 1112L 131:R R R R R U R R R U I I ++=++=3131=I I 312L 11=++R R R R 211323:2L 1222L 121=++=++=++=R R R R R U R R R U I I A2.02A 4.0221===I I Ω===5A2.0V 111L I U R 图1I 1图2图32=0.4A3图4。

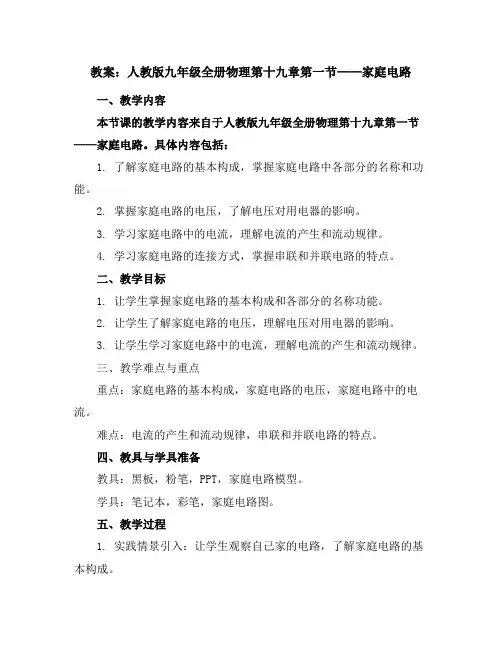

教案：人教版九年级全册物理第十九章第一节——家庭电路一、教学内容本节课的教学内容来自于人教版九年级全册物理第十九章第一节——家庭电路。
具体内容包括：1. 了解家庭电路的基本构成，掌握家庭电路中各部分的名称和功能。
2. 掌握家庭电路的电压，了解电压对用电器的影响。
3. 学习家庭电路中的电流，理解电流的产生和流动规律。
4. 学习家庭电路的连接方式，掌握串联和并联电路的特点。
二、教学目标1. 让学生掌握家庭电路的基本构成和各部分的名称功能。
2. 让学生了解家庭电路的电压，理解电压对用电器的影响。
3. 让学生学习家庭电路中的电流，理解电流的产生和流动规律。
三、教学难点与重点重点：家庭电路的基本构成，家庭电路的电压，家庭电路中的电流。
难点：电流的产生和流动规律，串联和并联电路的特点。
四、教具与学具准备教具：黑板，粉笔，PPT，家庭电路模型。
学具：笔记本，彩笔，家庭电路图。
五、教学过程1. 实践情景引入：让学生观察自己家的电路，了解家庭电路的基本构成。
2. 讲解家庭电路的各部分名称和功能：电源，开关，插座，用电器，保险丝。
3. 讲解家庭电路的电压：我国家庭电路的电压是220V。
4. 讲解家庭电路中的电流：电流是由电压和电阻决定的，电流的流动方向是由正极到负极。
5. 讲解串联和并联电路的特点：串联电路中，电流只有一条路径，各用电器相互影响；并联电路中，电流有多条路径，各用电器互不影响。
6. 例题讲解：用PPT展示例题，讲解解题思路。
7. 随堂练习：让学生独立完成随堂练习，巩固所学知识。
8. 板书设计：板书家庭电路的各部分名称和功能，电压对用电器的影响，电流的产生和流动规律，串联和并联电路的特点。
六、作业设计1. 作业题目：请画出我国家庭电路的简单图示，并标明各部分的名称和功能。
2. 答案：见附录。
七、课后反思及拓展延伸1. 课后反思：本节课学生掌握了家庭电路的基本构成，电压对用电器的影响，电流的产生和流动规律，串联和并联电路的特点。
最新最新人教版初中九年级《物理》全一册第十九章复习知识点考点重难点要点综合归类整理复习梳理汇总汇编精品复习资料精品精编精选超级完整版完美版打印版第十九章：生活用电第一节：家庭电路：家庭电路的组成：家庭电路由进户线、电能表、闸刀开关、保险丝、开关、电灯、插座、导线等组成。
家庭电路中各部分电路及作用：1、进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
火线与零线之间的电压是220V 。
火线与地面间的电压为220V 。
正常情况下，零线之间和地线之间的电压为0V 。
2、电能表：电能表安装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。
3、闸刀开关：闸刀开关安装在家庭电路的干路上，控制整个电路的通断。
4、保险丝： 电路符号：材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。
（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。
）保险丝规格：保险丝越粗，额定电流越大。
选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。
连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。
注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。
因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。
电能表、闸刀开关和保险丝是按照顺序依次连接在家庭电路干路上的。
5、插座种类：常见的插座有二孔插座（下图左）和三孔插座（下图右）。
安装：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
（万一用电器的外壳和电源火线之间的绝缘损坏，使外壳带电，电流就会流入大地，不致对人造成伤害。
）E N 接地接火线 接零。
家庭电路组成与故障识别漫画释义知识互联网思路导航小娜发现: 打开空调后, 台灯却暗了一些,一、家庭电路二、安全用电用电常识 (1) 安全电压: 不高于的电压.(2) 用电常识: 不靠近高电压带电体, 不接近低压带电体, 不弄湿用电器, 不损坏电器设备绝缘体.测电笔(1) 用途: 用来辨别火线和零线 (2) 种类: 钢笔式, 螺丝刀式.(3) 使用方法: 使用时, 让笔尖接触裸露的导线, 用手接触笔尾的金属体, 若氖管发光, 表示接触的是火线. 此时有电流通过人体, 故测电笔内高电阻不能换成普通电阻. 触 电 形 式 (1) 家庭电路(低压触电): 单线触电和双线触电人的一只手接触火线, 另一只手接触零线, 这种叫做双线触电; 另一种是人的一只手接触火线, 另一只手虽然没有接触零线, 但是由于站在地上, 这时也会发生触电, 这种叫做单线触电. (如图所示)(2) 家庭电路触电的事故: 都是由于人体直接或间接跟火线接触造成的并与地线或零线构成通路. 要分清零线和地线, 虽然地线和零线正常情况下之间没有电压, 但绝不能将地线和零线接通, 否则易造成触电事故. (3) 高压触电: 高压电弧触电和跨步电压触电.☆ 触电时, 首先应切断电源或用干燥的木棒等绝缘物体将电线挑开, 迅速使触电人脱离电源, 然后对昏迷的人进行人工呼吸.【例1】 如图所示是在生活用电中的几种做法, 其中正确的是 ( )36V 夯实基础模块一 家庭电路及安全用电【答案】 B【例2】 路边的电线杆上常见到如图所示的小风车, 小川询问了供电厂的工作人员, 得到的答复是: 因为鸟类经常衔回铁丝等导电物质筑巢, 一旦铁丝搭在线路上, 很容易引起事故,放置小风车是用来驱鸟的. 你认为引起的事故可能是 (填“短路”或“断路”).【答案】 短路【例3】 如图所示, 是家庭电路的一部分, 请把白炽灯及其开关、插座连入家庭电路.【答案】【例4】 小辉设计了一种照明电路图, 其设计要求是: 用两个开关控制一盏灯, 两个开关同时闭合灯才能发光, 只闭合其中任意一个开关灯都不能发光. 如图所示的四幅电路图中, 既符合上述设计要求, 又符合安全用电要求的是 ( )D. 使用绝缘皮破损的导线C. 多个大功率用电器同时使用一个插座A. 在电线上晾衣服B. 带金属外壳的用电器使用三孔插座【答案】 B【例5】 关于家庭电路和安全用电的知识, 下列说法中正确的是 ( )A. 对人体的安全电压是36VB. 用试电笔可以辨别火线和零线C. 在家庭电路中, 用电器都是串联的D. 在家庭电路中, 同时使用的用电器越多, 电路的总电阻越大【答案】 B【例6】 在家庭电路中, 电流过大的主要原因是用电器总功率过大或电路中发生 .【答案】 短路【例7】 (多选) 关于家庭电路和安全用电, 下列说法正确的是 ( )A. 安全电压使6V, 家庭电路电压是220VB. 洗衣机在工作时金属外壳应与大地连接C. 家庭电路中, 各工作的用电器, 其连接方式是串联D. 家庭电路中, 电流过大的原因是工作的用电器总功率过大【答案】 B【例8】 下列说法中错误的是 ( )A. 物理学中规定正电荷定向移动的方向为电流的方向B. 发现有人触电, 首先应切断电源C. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】 CABCD【例9】(多选) 关于家庭电路, 下列说法中正确的是( )A. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的B. 空气开关跳闸后, 复位时又立即跳起这可能是电路中有短路现象C. 闭合室内照明电路开关, 发现灯泡不亮, 测电笔接触灯座两接线柱氖管均发光, 则故障是零线断路D. 用电高峰时期, 家里的白炽灯泡比正常发光时要暗一些, 这是因为并联用电器增多, 家用电器的实际功率减小【答案】B CD【例10】(多选) 关于家庭电路, 下列说法中正确的是( )A. 在家庭电路中, 同时工作的用电器越多, 总电阻越小B. 家庭电路中总电流过大, 是由于电路中用电器的实际功率过大引起的C. 如果家庭电路中不安装保险丝, 那么发生短路时, 会因为通过用电器的电流过大而烧毁用电器D. 电炉子工作时, 电炉丝热得发红, 而连接电炉子的导线并不太热, 是因为导线的电阻比电炉丝的电阻小【答案】A D模块二家庭电路故障判定夯实基础【例11】小刚家中的几盏电灯突然全部熄灭了, 检查保险丝发现并未烧断, 用测电笔测试各处电路时, 氖管都发光. 他对故障做了下列四种判断, 其中正确的是( )A. 灯泡全都烧坏B. 进户零线断路C. 室内线路发生短路D. 进户火线断路【答案】B【解析】几盏电灯全部熄灭, 表明进户的整个电路被切断了. 这只可能是总保险丝烧毁、或进户零线断路、或进户火线断路、或灯泡全部烧坏(这种可能性应该是很小的), 由于保险丝并未烧毁, 则也不可能是由于室内电路发生短路所致. 若为进户火线断路, 则室内各处电路均与火线断开, 则以测电笔测试各处电路时, 氖管应不发光, 可见不是进户火线断路所致. 若为进户零线断路, 则相当于室内整个电路断开, 断开后室内电路的各部分都与火线相连通(即使是原来为零线的部分, 也通过各个灯泡与火线相连通了, 但其中均无电流), 故以测电笔测试各处电路时, 氖管都会发光. 可见这一故障是进户零线断路所致. 故应选B.【例12】 晚上, 小刚在家里做作业时, 桌上的台灯突然熄灭了, 家中其他的用电器也全部停止工作. 检查发现台灯的灯丝完好, 用测电笔检测火线、零线时, 氖管都不发光, 检查门外的空气开关也没跳闸, 询问邻居家中仍通电. 你认为故障原因是 ( )A. 进户线火线断开B. 进户线零线断开C. 台灯短路D. 用电器总功率过大【答案】 A【解析】 若进户线零线断开, 则检测火线等其他地方时氖管会发光; 若台灯短路或用电器总功率过大, 会造成空气开关跳闸; 又因为检测火线时氖管也不发光,故正确答案为A.【例13】 如图所示是居民家中的部分电路, 开始时各部分工作正常, 将电饭煲的插头插入三孔插座后, 正在烧水的电热壶突然不能工作, 但电灯仍正常工作, 拔出电饭煲的插头, 电热壶仍然不能工作, 把测电笔分别插入插座的左、右插孔, 氖管仍能发光, 若电路中仅有一处故障, 则 ( ) A. 电热壶所在电路的、两点间断路 B. 插座的接地线断路 C. 插座左、右插孔短路D. 电路的、两点间导线断路B DC D【答案】 D【解析】 如果是电热壶所在电路的、两点间断路, 那么插座的左插孔不会使氖管发光; 插座的地线的作用是防止有金属外壳的电器因漏电而引起触电事故,不会造成电热壶停止工作; 若是插座的左右插孔短路了, 那么电灯也将不能发光; 故只有当电路的、两点间导线断路时, 会出现插座的左右插孔都带电.【例14】 如图所示是电工在检修电路故障时, 发现开关闭合, 灯不亮, 用测电笔测试、两处时, 发现两处都能使氖管发光, 即测试、两处时, 只有在处时氖管才会发光, 则故障可能是 ( ) A. 火线零线短路 B. 零线没有接地C. 、之间某处断路D. 灯短路【答案】 C【例15】 物理小组的同学们练习安装照明电路. 接通电源之前, 老师将火线上的保险丝取下, 把一个额定电压为的灯泡作为检验灯泡连接在原来安装保险丝的位置. 同时要求同学们将电路中所有开关都断开, 用这种方法可以检查电路中是否有短路. 在接通电源后, 下列说法正确的是 ( )A. 若检验灯泡正常发光, 表明电路连接无误B. 若检验灯泡不亮, 但将某一个用电器的开关闭合后检验灯泡正常发光, 表明这个开关的两端直接连到了火线和零线上C. 检验灯泡不亮, 但将某一个电灯的开关闭合后, 这个电灯和检验灯泡都能发光, 只是亮度都不够, 这表明电路中出现了短路现象D. 不论将电路中用电器的开关断开还是闭合, 检验灯泡均不发光, 这表明电路中有短路【答案】 B【解析】 当检验灯泡正常发光时, 该灯泡两端的电压应为, 则此时一定是灯泡的一端与火线相接, 另一端与零线相接. 灯泡发光而亮度不够, 则灯泡两端必有电压, 此电压应小于, 则此时应该是检验灯泡与另一电阻(如另一灯泡)串联接在火线与零线之间. 简解A 情况表示电路中有零线与火线短路的B DCD S L C D A B A B C L 220V 220V 220V情况; B表示灯亮时灯泡两端应分别与火线和零线相接, 即该闭合的开关两端直接连到了火线和零线上; C表示检验灯泡与另一灯泡串联接在火线与零线之间, 这是一正常现象, 而不是表明电路中有短路现象; D表示该电路中有断路现象. 综合以上分析可见本题正确选项为B.【例16】在相距20千米的甲、乙两地之间有两条输电线, 已知输电线每米长的电阻为0.01欧. 现输电线在某处发生短路, 为确定短路位置, 检修员利用电压表、电流表和电源接成如图所示电路进行测量. 当电压表的示数为 1.5伏时, 电流表的示数为30毫安, 则可确定出短路位置离甲地_______千米.【答案】2.5复习巩固【练1】小明学了家庭电路的知识后, 在生活中更加注意观察家用电器. 他发现自己家洗衣机用的是三脚插头,插头上标有一些符号和文字, 如图所示.(1) 请写出以下标识或字符的含义:① 10A 250V:② E:③ L:④ N:(2) 小明仔细观察三只插脚, 又有新的发现: 标有“E”字的插脚比其他两脚稍长一些. 他又查看了其他用电器的三脚插头, 也是这种情况. 请你从安全用电的角度写出这样制作的好处.【答案】(1) ①此插头允许通过的最大安全电流为10A, 能够承受的最大安全电压为250V;②地线; ③火线; ④零线(2) 有三个要点: ①接地插脚比其他两脚稍长一些, 这样当将插头插入插座的瞬间, 用电器的金属外壳首先接地, 然后用电器跟火线、零线连通; ②而当拔下插头时, 用电器先与火线、零线断开, 最后金属外壳再与地线分开.③保证在插入和拔下插头的瞬间, 即使用电器的外壳“漏电”, 也不会使人触电.【练2】小宝想在卧室安装一盏照明电灯, 请在图中帮他把灯和开关接入电路.【答案】如右图所示.【练3】电学综合计算巩固练习1如图所示电路, 电源两端电压不变, 灯丝电阻不变. 滑动变阻器的最大阻值为R2. 开关S1、S2都断开, 变阻器的滑片P移至最右端时, 灯L恰能正常发光, 滑片P移至最左端时, 灯L消耗的电功率与它的额定功率之比为4∶9,R2消耗的电功率为P2. 当两个开关都闭合, 变阻器滑片P移至最左端时, 电流表示数为1.5A, R1消耗的电功率为9W. 此时电路总功率P∶P2=18∶1.总求:(1) 两个开关都闭合, 变阻器的滑片P移至最左端时, 电路消耗的总功率P总;(2) 灯L的额定电功率P L0.【答案】 (1) 当开关都断开, 滑片P 在最右端时, 电路如图甲所示;当开关都断开, 滑片P 在最左端时, 电路如图乙所示;当开关都闭合, 滑片P 在最左端时, 电路如图丙所示.在甲、乙图中: ∵= , ∴∵U 一定, ∴∴＝在乙图中: P 2＝＝; 在丙图中: P 2′＝ ∴＝ ①已知: ＝ ②由①②式解得: P 总＝＝2P 2′ ③ ∵P 总＝P 1+P 2′＝④ L L0P P 22L21L 49I R I R =2 123I I =2L1L 223I R I R R ==+L 2R R 21221()3U R 229U R 22 U R '22P P 912P P 总118222U R 22 9W U R ＋甲丙P 总=18P 2由③④式解得: P 2′＝P 1＝9W ∴P 总＝P 1+P 2′＝9W+9W ＝18W(2) ∵P 总＝U I 3 ∴U ＝＝ ＝12V∴R 2＝＝＝16Ω∴R L ＝2R 2＝2×16Ω＝32Ω ∴灯L 的额定功率: P L0＝＝＝4.5W【练4】 电学综合计算巩固练习2如图甲所示电路中, 电源两端电压保持不变. 图乙是通过小灯泡L 的电流随其两端电压变化的曲线. 只闭合开关S 时, 电流表的示数为I 1, 定值电阻R 1消耗的电功率为P 1; 只闭合开关S 、S 1时, 电流表的示数I 2为0.4A; 只闭合开关S 、S 2时, 电流表的示数为I 3; 所有开关都闭合时, 小灯泡L 正常发光, 定值电阻R 1和R 2消耗的总功率为P . 已知I 1:I 3=1:3, P 1:P =1:15. 求: (1) 定值电阻R 1与R 2的阻值之比; (2) 电流表的示数I 1; (3) 小灯泡L 的额定功率P L .【答案】 只闭合开关S 时, 等效电路图如图1所示;只闭合开关S、S 1时, 等效电路图如图2所示; 只闭合开关S 、S 2时, 等效电路图如图3所示; 所有开关都闭合时, 等效电路图如图4所示;3P I 总18W1.5A 22U P '()212V 9W L2R U 12V 12V32Ω⨯U/V56 乙(1)因为: , 所以: ① (2) 为电源电压U 保持不变, 则:因为, 所以 ②由①②联立得: R 1: R 2:R L =2:3:1(3) 题中图乙可知, I 1=0.2A时, 小灯泡L 两端的电压U L =1V, 此时灯泡的电阻:因为R 1: R 2:R L =2:3:1, 所以R 1=10Ω、R 2=15Ω电源电压U =I 1(R 1+R L +R 2)=0.2A×(10Ω+5Ω+15Ω)=6V因为所有开关都闭合时, 小灯泡L 正常发光, 此时小灯泡L 两端电压等于电源电压.由题中图乙可知, 小灯泡L 两端的电压U =6V 时, 通过小灯泡L 的电流I =0.5A则小灯泡L 的额定功率P L =UI =6V×0.5A=3W31:111131===U U R U R U I I 2122122121211:R R R U U R U R U R U P P +⨯⎪⎭⎫ ⎝⎛=⎪⎪⎭⎫ ⎝⎛+=1511=P P 311=U U 3221=R R 2L 1112L 131:R R R R R U R R R U I I ++=++=3131=I I 312L 11=++R R R R 211323:2L 1222L 121=++=++=++=R R R R R U R R R U I I A2.02A 4.0221===I I Ω===5A2.0V 111L I U R 图1I 1图2图32=0.4A3图4。
