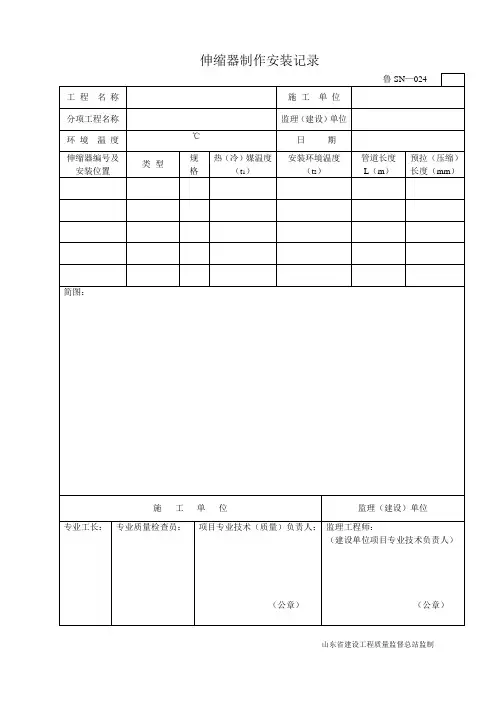

伸缩器制作安装记录
- 格式:docx
- 大小:14.63 KB
- 文档页数:1
12 3 4 5 6 7 8 91011121314151617181920212223242526272829303132 山东省建造工程施工资料管理规程(DB37/T 5072-2022、DB37/T 5073-2022) 第六部份建造给水排水及供暖工程施工技术及质量验收资料建造给水排水及供暖工程施工技术资料鲁 SN-001 施工现场质量管理检查记录鲁 SN-002 工程参建各方签字签章存样表鲁 SN-003 工程项目管理人员名单鲁 SN-004 工程参建各方人员及签章变更备案表鲁 SN-005 分包单位资质报审表鲁 SN-006 工程质量事故调(勘)查记录鲁 SN-007 建设工程质量事故报告鲁 SN-008 施工日志鲁 SN-009 施工组织设计(施工方案)审批表鲁 SN-010 技术(安全)交底记录鲁 SN-011 图纸会审、设计变更、洽商记录汇总表鲁 SN-012 图纸会审记录鲁 SN-013 设计交底记录鲁 SN-014 设计变更通知单鲁 SN-015 工程洽商记录鲁 SN-016 材料、构配件进场检验记录鲁 SN-017 设备(开箱)进场检验记录鲁 SN-018 材料合格证、复试报告汇总表鲁 SN-019 合格证【复印件(或者抄件)】贴条鲁 SN-020 材料见证取样检测汇总表鲁 SN-021 取样送样试验见证记录鲁 SN-022 隐蔽工程验收记录鲁 SN-023 管道隐蔽工程验收记录鲁 SN-024 设备基础隐蔽工程验收记录鲁 SN-025 阀门试验记录鲁 SN-026 自动喷水灭火系统喷头抽样检查试验记录鲁 SN-027 自动喷水灭火系统报警阀组检查试验记录鲁 SN-028 水压、气压试验记录鲁 SN-029_______管道灌水试验记录33 鲁 SN-030 非承压容器满水试验记录34 鲁 SN-031_______管道通水试验记录35 鲁 SN-032 室内排水管道通球试验记录36 鲁 SN-033_______管道(设备)冲(吹)洗记录37 鲁 SN-034 卫生器具满水试验记录38 鲁 SN-035 地漏及地面清扫口排水试验记录39 鲁 SN-036 室内消火栓试射记录40 鲁 SN-037 采暖系统调试记录41 鲁 SN-038 安全阀调整试验记录42 鲁 SN-039 伸缩器制作(安装)记录43 鲁 SN-040 室外排水管道灌水和通水试验记录44 鲁 SN-041 设备基础复检记录45 鲁 SN-042 设备单机试运转及调试记录46 鲁 SN-043 自动喷水灭火系统末端试水装置放水试验记录47 鲁 SN-044 自动喷水灭火系统联动试验记录48 鲁 SN-045 自动喷水灭火系统调试记录49 鲁 SN-046 施工检查记录50 鲁 SN-047 安全附件安装检查记录51 鲁 SN-048 整体锅炉烘炉记录52 鲁 SN-049 整体锅炉煮炉记录53 鲁 SN-050 整体锅炉 48h 负荷试运行记录54 鲁 SN-051 防腐施工记录55 鲁 SN-052 绝热施工记录56 鲁 SN-053 班组自检(互检)记录57 鲁 SN-054 工序交接检查记录58 鲁 SN-055 技术复核(或者预检)记录59 鲁 SN-056 不符合要求项处理记录60 鲁 SN-057 样板间(分项工程)质量检查记录61 鲁 SN-058 新技术、新设备、新材料、新工艺施工验收记录62 建造给水排水及供暖工程施工质量验收资料63 一、分部、分项工程验收资料64 鲁 SN-059_______分部(子分部)工程质量验收记录65 鲁 SN-060 建造给水排水及供暖分部工程质量控制资料核查记录鲁 SN-061 建造给水排水及供暖分部工程安全和功能检验资料核查及主要功能66 抽查记录67 鲁 SN-062 建造给水排水及供暖分部工程观感质量检查记录68 鲁 SN-063.1 建造给水排水及供暖工程规范强制性条文检查记录(一)69 鲁 SN-063.2 建造给水排水及供暖工程规范强制性条文检查记录(二)70 鲁 SN-_______分项工程质量验收记录71 鲁 SN-_______检验批质量验收记录72 鲁 SN-_______检验批现场验收检查原始记录73 二、室内给水系统子分部74 鲁 SN-064 室内给水管道及配件安装工程检验批质量验收记录75 鲁 SN-065 室内消火栓系统安装工程检验批质量验收记录76 鲁 SN-066 给水设备安装工程检验批质量验收记录77 鲁 SN-067 自动喷水灭火系统水泵安装检验批质量验收记录78 鲁 SN-068 消防水箱安装和消防水池施工检验批质量验收记录79 鲁 SN-069 消防气压给水设备和稳压泵安装检验批质量验收记录80 鲁 SN-070 消防水泵接合器安装检验批质量验收记录81 鲁 SN-071 自动喷水灭火系统管道安装检验批质量验收记录82 鲁 SN-072 自动喷水灭火系统喷头安装检验批质量验收记录83 鲁 SN-073 报警阀组安装检验批质量验收记录(湿式报警阀)84 鲁 SN-074 报警阀组安装检验批质量验收记录(干式报警阀)85 鲁 SN-075 报警阀组安装检验批质量验收记录(雨淋阀组)鲁 SN-076 自动喷水灭火系统其他组件安装检验批质量验收记录(包括:水流86 指示器、压力开关、水力警铃、末端试水装置和试水阀等)87 三、室内排水系统子分部88 鲁 SN-077 室内排水管道及配件安装工程检验批质量验收记录89 鲁 SN-078 雨水管道及配件安装工程检验批质量验收记录90 四、室内热水系统子分部91 鲁 SN-079 室内热水管道及配件安装工程检验批质量验收记录92 鲁 SN-080 热水供应系统辅助设备安装工程检验批质量验收记录93 五、卫生器具子分部94 鲁 SN-081 卫生器具安装工程检验批质量验收记录95 鲁 SN-082 卫生器具给水配件安装工程检验批质量验收记录96 鲁 SN-083 卫生器具排水管道安装工程检验批质量验收记录97 六、室内供暖系统子分部98 鲁 SN-084 室内采暖管道及配件安装工程检验批质量验收记录99 鲁 SN-085 采暖辅助设备及散热器安装和金属辐射板工程检验批质量验收记录100 鲁 SN-086 低温热水地板辐射采暖安装工程检验批质量验收记录101 七、室外给水管网子分部102 鲁 SN-087 室外给水管道安装工程检验批质量验收记录103 鲁 SN-088 消防水泵接合器及室外消火栓安装工程检验批质量验收记录104 鲁 SN-089 管沟及井室工程检验批质量验收记录105 八、室外排水管网子分部106 鲁 SN-090 室外排水管道安装工程检验批质量验收记录107 鲁 SN-091 室外排水管沟及井池工程检验批质量验收记录108 九、室外供热管网子分部109 鲁 SN-092 室外供热管道及配件安装工程检验批质量验收记110 十、建造中水系统及游泳池水系统子分部111 鲁 SN-093 建造中水系统及游泳池水系统安装工程检验批质量验收记录112 十一、供热锅炉及辅助设备安装子分部113 鲁 SN-094 锅炉安装工程检验批质量验收记录114 鲁 SN-095 锅炉辅助设备安装工程检验批质量验收记录115 鲁 SN-096 工艺管道安装工程检验批质量验收记录116 鲁 SN-097 锅炉安全附件安装工程检验批质量验收记录117 鲁 SN-098 换热站安装工程检验批质量验收记录118 鲁 SN-099 绝热保温工程检验批质量验收记录山东省建造工程施工资料管理规程(DB37/T 5072-2022、DB37/T 5073- 2022)第八部份 建造电气工程施工技术及质量验收资料 【】建造电气工程施工技术资料 鲁 DQ-001 施工现场质量管理检查记录 鲁 DQ-002 工程参建各方签字签章存样表 鲁 DQ-003 工程项目管理人员名单鲁 DQ-004 工程参建各方人员及签章变更备案表 鲁 DQ-005 分包单位资质报审表鲁 DQ-006 工程质量事故调(勘)查记录鲁 DQ-007 建设工程质量事故报告鲁 DQ-008 施工日志鲁 DQ-009 施工组织设计(施工方案)审批表 鲁 DQ-010 技术(安全)交底记录鲁 DQ-011 图纸会审、设计变更、洽商记录汇总表 鲁 DQ-012 图纸会审记录 鲁 DQ-013 设计交底记录 鲁 DQ-014 设计变更通知单 鲁 DQ-015 工程洽商记录鲁 DQ-016 材料、构配件进场检验记录 鲁 DQ-017 设备(开箱)进场检验记录 鲁 DQ-018 材料合格证、复试报告汇总表 鲁 DQ-019 合格证【复印件(或者抄件)】贴条 鲁 DQ-020 材料见证取样检测汇总表 鲁 DQ-021 取样送样试验见证记录鲁 DQ-022 隐蔽工程验收记录鲁 DQ-023 电气接地装置隐蔽验收记录 鲁 DQ-024 避雷装置隐蔽验收记录鲁 DQ-025 幕墙及金属门窗避雷装置隐蔽验收记录 鲁 DQ-026 电缆隐蔽工程验收记录鲁 DQ-027 电气等电位联结工程隐蔽验收记录鲁 DQ-028 施工检查记录12 3 4 5 6 7 8 910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31鲁 DQ-029.1 电缆敷设施工记录 鲁 DQ-029.2 电缆敷设施工记录(附页) 鲁 DQ-030 电缆终端头(中间接头)制作记录 鲁 DQ-031 母线搭接螺栓的拧紧力矩测试记录鲁 DQ-032 接闪线和接闪带固定支架的垂直拉力测试记录 鲁 DQ-033 接地(等电位)联结导通性测试记录 鲁 DQ-034 电气绝缘电阻测试记录 鲁 DQ-035 电气接地电阻测试记录 鲁 DQ-036 接地故障回路阻抗测试记录 鲁 DQ-037 漏电开关摹拟试验记录鲁 DQ-038 电气设备空载试运行和负荷试运行记录 鲁 DQ-039 电气照明通电试运行记录鲁 DQ-040 电气照明(动力)全负荷试运行记录 鲁 DQ-041 照明系统照度和功率密度值测试记录鲁 DQ-042 灯具固定装置及悬吊装置的载荷强度试验记录 鲁 DQ-043 电动机检查(抽芯)记录 鲁 DQ-044 异步电动机试验报告单 鲁 DQ-045 大容量电气路线结点测温记录 鲁 DQ-046 低压电气设备交接试验记录 鲁 DQ-047EPS 应急持续供电时间记录 鲁 DQ-048 班组自检(互检)记录鲁 DQ-049 工序交接检查记录鲁 DQ-050 技术复核(或者预检)记录 鲁 DQ-051 不符合要求项处理记录鲁 DQ-052 样板间(分项工程)质量检查记录鲁 DQ-053 新技术、新设备、新材料、新工艺施工验收记录 【】建造电气工程施工质量验收资料 一、分部、分项工程验收资料鲁 DQ-054______分部(子分部)工程质量验收记录 鲁 DQ-055 建造电气分部工程质量控制资料核查记录鲁 DQ-056 建造电气分部工程安全和功能检验资料核查及主要功能抽查记录 鲁 DQ-057 建造电气分部工程观感质量检查记录64鲁 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 DQ-058.1 建造电气工程规范强制性条文检查记录(一)65666768697071727374757677787980818283848586878889909192939495 鲁 DQ-058.2 建造电气工程规范强制性条文检查记录(二)鲁 DQ-058.3 建造电气工程规范强制性条文检查记录(三)鲁 DQ-_______分项工程质量验收记录鲁 DQ-_______检验批质量验收记录鲁 DQ-_______检验批现场验收检查原始记录二、室外电气子分部鲁 DQ-059 变压器、箱式变电所安装检验批质量验收记录鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-073 普通灯具安装检验批质量验收记录鲁 DQ-074 专用灯具安装检验批质量验收记录鲁 DQ-076 建造物照明通电试运行检验批质量验收记录鲁 DQ-077 接地装置安装检验批质量验收记录三、变配电室子分部鲁 DQ-059 变压器、箱式变电所安装检验批质量验收记录鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-065 母线槽安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-077 接地装置安装检验批质量验收记录鲁 DQ-078 变配电室及电气竖井内接地干线敷设检验批质量验收记录四、供电干线子分部鲁 DQ-064 电气设备试验和试运行检验批质量验收记录鲁 DQ-065 母线槽安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录96979899 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-078 变配电室及电气竖井内接地干线敷设检验批质量验收记录五、电气动力子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-061 电动机、电加热器及电动执行机构检查接线检验批质量验收记录鲁 DQ-064 电气设备试验和试运行检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-075 开关、插座、风扇安装检验批质量验收记录六、电气照明子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-070 塑料护套线直敷布线检验批质量验收记录鲁 DQ-071 钢索配线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-073 普通灯具安装检验批质量验收记录鲁 DQ-074 专用灯具安装检验批质量验收记录鲁 DQ-075 开关、插座、风扇安装检验批质量验收记录鲁 DQ-076 建造物照明通电试运行检验批质量验收记录七、备用和不间断电源子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-062 柴油发机电组安装检验批质量验收记录鲁 DQ-063UPS 及 EPS 安装检验批质量验收记录 鲁 DQ-065 母线槽安装检验批质量验收记录 鲁 DQ-067 导管敷设检验批质量验收记录 鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录 鲁 DQ-077 接地装置安装检验批质量验收记录八、防雷及接地子分部鲁 DQ-077 接地装置安装检验批质量验收记录鲁 DQ-079 防雷引下线及接闪器安装检验批质量验收记录 鲁 DQ-080 建造物等电位联结检验批质量验收记录126 127 128 129 130 131 132 133 134 135 1361 2 3 4 5 6 7 8 91011121314151617181920212223242526272829303132 山东省建造工程施工资料管理规程(DB37/T 5072-2022、DB37/T 5073-2022) 第八部份建造电气工程施工技术及质量验收资料【】建造电气工程施工技术资料鲁 DQ-001 施工现场质量管理检查记录鲁 DQ-002 工程参建各方签字签章存样表鲁 DQ-003 工程项目管理人员名单鲁 DQ-004 工程参建各方人员及签章变更备案表鲁 DQ-005 分包单位资质报审表鲁 DQ-006 工程质量事故调(勘)查记录鲁 DQ-007 建设工程质量事故报告鲁 DQ-008 施工日志鲁 DQ-009 施工组织设计(施工方案)审批表鲁 DQ-010 技术(安全)交底记录鲁 DQ-011 图纸会审、设计变更、洽商记录汇总表鲁 DQ-012 图纸会审记录鲁 DQ-013 设计交底记录鲁 DQ-014 设计变更通知单鲁 DQ-015 工程洽商记录鲁 DQ-016 材料、构配件进场检验记录鲁 DQ-017 设备(开箱)进场检验记录鲁 DQ-018 材料合格证、复试报告汇总表鲁 DQ-019 合格证【复印件(或者抄件)】贴条鲁 DQ-020 材料见证取样检测汇总表鲁 DQ-021 取样送样试验见证记录鲁 DQ-022 隐蔽工程验收记录鲁 DQ-023 电气接地装置隐蔽验收记录鲁 DQ-024 避雷装置隐蔽验收记录鲁 DQ-025 幕墙及金属门窗避雷装置隐蔽验收记录鲁 DQ-026 电缆隐蔽工程验收记录鲁 DQ-027 电气等电位联结工程隐蔽验收记录鲁 DQ-028 施工检查记录鲁 DQ-029.1 电缆敷设施工记录3334353637383940414243444546474849505152535455565758596061626364 鲁 DQ-029.2 电缆敷设施工记录(附页)鲁 DQ-030 电缆终端头(中间接头)制作记录鲁 DQ-031 母线搭接螺栓的拧紧力矩测试记录鲁 DQ-032 接闪线和接闪带固定支架的垂直拉力测试记录鲁 DQ-033 接地(等电位)联结导通性测试记录鲁 DQ-034 电气绝缘电阻测试记录鲁 DQ-035 电气接地电阻测试记录鲁 DQ-036 接地故障回路阻抗测试记录鲁 DQ-037 漏电开关摹拟试验记录鲁 DQ-038 电气设备空载试运行和负荷试运行记录鲁 DQ-039 电气照明通电试运行记录鲁 DQ-040 电气照明(动力)全负荷试运行记录鲁 DQ-041 照明系统照度和功率密度值测试记录鲁 DQ-042 灯具固定装置及悬吊装置的载荷强度试验记录鲁 DQ-043 电动机检查(抽芯)记录鲁 DQ-044 异步电动机试验报告单鲁 DQ-045 大容量电气路线结点测温记录鲁 DQ-046 低压电气设备交接试验记录鲁 DQ-047EPS 应急持续供电时间记录鲁 DQ-048 班组自检(互检)记录鲁 DQ-049 工序交接检查记录鲁 DQ-050 技术复核(或者预检)记录鲁 DQ-051 不符合要求项处理记录鲁 DQ-052 样板间(分项工程)质量检查记录鲁 DQ-053 新技术、新设备、新材料、新工艺施工验收记录【】建造电气工程施工质量验收资料一、分部、分项工程验收资料鲁 DQ-054______分部(子分部)工程质量验收记录鲁 DQ-055 建造电气分部工程质量控制资料核查记录鲁 DQ-056 建造电气分部工程安全和功能检验资料核查及主要功能抽查记录鲁 DQ-057 建造电气分部工程观感质量检查记录鲁 DQ-058.1 建造电气工程规范强制性条文检查记录(一)65666768697071727374757677787980818283848586878889909192939495 鲁 DQ-058.2 建造电气工程规范强制性条文检查记录(二)鲁 DQ-058.3 建造电气工程规范强制性条文检查记录(三)鲁 DQ-_______分项工程质量验收记录鲁 DQ-_______检验批质量验收记录鲁 DQ-_______检验批现场验收检查原始记录二、室外电气子分部鲁 DQ-059 变压器、箱式变电所安装检验批质量验收记录鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-073 普通灯具安装检验批质量验收记录鲁 DQ-074 专用灯具安装检验批质量验收记录鲁 DQ-076 建造物照明通电试运行检验批质量验收记录鲁 DQ-077 接地装置安装检验批质量验收记录三、变配电室子分部鲁 DQ-059 变压器、箱式变电所安装检验批质量验收记录鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验收记录鲁 DQ-065 母线槽安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-068 电缆敷设检验批质量验收记录鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录鲁 DQ-077 接地装置安装检验批质量验收记录鲁 DQ-078 变配电室及电气竖井内接地干线敷设检验批质量验收记录四、供电干线子分部鲁 DQ-064 电气设备试验和试运行检验批质量验收记录鲁 DQ-065 母线槽安装检验批质量验收记录鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录鲁 DQ-067 导管敷设检验批质量验收记录96 鲁 DQ-068 电缆敷设检验批质量验收记录97 鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录98 鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录99 鲁 DQ-078 变配电室及电气竖井内接地干线敷设检验批质量验收记录100 五、电气动力子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验101 收记录102 鲁 DQ-061 电动机、电加热器及电动执行机构检查接线检验批质量验收记录103 鲁 DQ-064 电气设备试验和试运行检验批质量验收记录104 鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录105 鲁 DQ-067 导管敷设检验批质量验收记录106 鲁 DQ-068 电缆敷设检验批质量验收记录107 鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录108 鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录109 鲁 DQ-075 开关、插座、风扇安装检验批质量验收记录110 六、电气照明子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验111 收记录112 鲁 DQ-066 梯架、托盘和槽盒安装检验批质量验收记录113 鲁 DQ-067 导管敷设检验批质量验收记录114 鲁 DQ-068 电缆敷设检验批质量验收记录115 鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录116 鲁 DQ-070 塑料护套线直敷布线检验批质量验收记录117 鲁 DQ-071 钢索配线检验批质量验收记录118 鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录119 鲁 DQ-073 普通灯具安装检验批质量验收记录120 鲁 DQ-074 专用灯具安装检验批质量验收记录121 鲁 DQ-075 开关、插座、风扇安装检验批质量验收记录122 鲁 DQ-076 建造物照明通电试运行检验批质量验收记录123 七、备用和不间断电源子分部鲁 DQ-060 成套配电柜、控制柜(台、箱)和配电箱(盘)安装检验批质量验124 收记录125 鲁 DQ-062 柴油发机电组安装检验批质量验收记录126 鲁 DQ-063UPS 及 EPS 安装检验批质量验收记录127 鲁 DQ-065 母线槽安装检验批质量验收记录128 鲁 DQ-067 导管敷设检验批质量验收记录129 鲁 DQ-068 电缆敷设检验批质量验收记录130 鲁 DQ-069 导管内穿线和槽盒内敷线检验批质量验收记录131 鲁 DQ-072 电缆头制作、导线连接和路线绝缘测试检验批质量验收记录132 鲁 DQ-077 接地装置安装检验批质量验收记录133 八、防雷及接地子分部134 鲁 DQ-077 接地装置安装检验批质量验收记录135 鲁 DQ-079 防雷引下线及接闪器安装检验批质量验收记录136 鲁 DQ-080 建造物等电位联结检验批质量验收记录1 2 3 4 5 6 7 8 9101112131415161718192021222324252627282930313233 山东省建造工程施工资料管理规程(DB37/T 5072-2022、DB37/T 5073-2022) 第七部份通风与空调工程施工技术及质量验收资料【】通风与空调工程施工技术资料鲁 TK-001 施工现场质量管理检查记录鲁 TK-002 工程参建各方签字签章存样表鲁 TK-003 工程项目管理人员名单鲁 TK-004 工程参建各方人员及签章变更备案表鲁 TK-005 分包单位资质报审表鲁 TK-006 工程质量事故调(勘)查记录鲁 TK-007 建设工程质量事故报告鲁 TK-008 施工日志鲁 TK-009 施工组织设计(施工方案)审批表鲁 TK-010 技术(安全)交底记录鲁 TK-011 图纸会审、设计变更、洽商记录汇总表鲁 TK-012 图纸会审记录鲁 TK-013 设计交底记录鲁 TK-014 设计变更通知单鲁 TK-015 工程洽商记录鲁 TK-016 材料、构配件进场检验记录鲁 TK-017 设备(开箱)进场检验记录鲁 TK-018 材料合格证、复试报告汇总表鲁 TK-019 合格证【复印件(或者抄件)】贴条鲁 TK-020 材料见证取样检测汇总表鲁 TK-021 取样送样试验见证记录鲁 TK-022 隐蔽工程验收记录鲁 TK-023 管道隐蔽工程验收记录鲁 TK-024 设备基础隐蔽工程验收记录鲁 TK-025 施工检查记录鲁 TK-026 伸缩器制作(安装)记录鲁 TK-027 设备基础复检记录鲁 TK-028 通风装置普通性能检查记录鲁 TK-029 空调装置普通性能检查记录鲁 TK-030 防腐施工记录3435363738394041424344454647484950515253545556575859606162636465666768 鲁 TK-031 绝热施工记录鲁 TK-032 阀门试验记录鲁 TK-033 水压、气压试验记录鲁 TK-034 空调冷凝水管道通水试验记录鲁 TK-035 风管强度检测记录鲁 TK-036 风管系统(现场组装除尘器、空调机)漏风量检测记录鲁 TK-037 中、低压风管系统漏光检测记录鲁 TK-038 管道(设备)冲(吹)冼记录鲁 TK-039 风机盘管水压试验记录鲁 TK-040 制冷系统气密性试验记录鲁 TK-041 净化空调系统风管清洗记录鲁 TK-042 通风空调设备、管道(防静电)接地检查验收记录鲁 TK-043 风口平衡试验(调整)记录鲁 TK-044 通风空调设备单机试运转及调试记录鲁 TK-045.1 通风空调系统无生产负荷下的联合试运及调试记录鲁 TK-045.2 通风空调系统无生产负荷下的联合试运转及调试记录附表鲁 TK-046 防排烟系统联合试运行记录鲁 TK-047 班组自检(互检)记录鲁 TK-048 工序交接检查记录鲁 TK-049 技术复核(或者预检)记录鲁 TK-050 不符合要求项处理记录鲁 TK-051 样板间(分项工程)质量检查记录鲁 TK-052 新技术、新设备、新材料、新工艺施工验收记录【】通风与空调工程施工质量验收资料一、分部、分项工程验收资料鲁 TK-053 _______分部(子分部)工程质量验收记录鲁 TK-054 通风与空调分部工程质量控制资料核查记录鲁 TK-055 通风与空调分部工程安全和功能检验资料核查及主要功能抽查记录鲁 TK-056 通风与空调分部工程观感质量检查记录鲁 TK-057 通风与空调工程规范强制性条文检查记录鲁 TK-_______分项工程质量验收记录鲁 TK-_______检验批质量验收记录鲁 TK-_______检验批现场验收检查原始记录二、送排风系统子分部鲁 TK-058 风管与配件制作检验批质量验收记录(Ⅰ)金属风管。
伸缩器制作安装记录第一步:设计伸缩器结构在进行伸缩器制作之前,首先需要根据具体的使用需求和环境条件设计伸缩器的结构。
设计过程中需要考虑到伸缩器的尺寸、材质、活塞结构等因素,以确保伸缩器在使用过程中能够正常运行并具有良好的耐久性。
第二步:选择材料和加工工艺根据设计要求,选择适当的材料和加工工艺进行伸缩器的制作。
通常,伸缩器主要由金属材料制成,如不锈钢、钢铁等,选择材料的硬度和弹性较高,以确保伸缩器在使用过程中具有足够的承载能力和耐久性。
第三步:加工制造伸缩器零部件根据设计要求,使用合适的加工设备和工艺对伸缩器的各个零部件进行加工制造。
这包括活塞、密封圈、外壳等部件的加工,其中活塞是伸缩器的核心部件,其结构设计和加工精度直接影响伸缩器的性能。
第四步:组装伸缩器将制造好的各个零部件按照设计要求进行组装,这包括将活塞、密封圈、外壳等部件进行组合,同时进行调试和检测,确保伸缩器的各项功能正常并达到设计要求。
第五步:安装伸缩器根据具体的使用需求和管道容器的结构,选择合适的位置并进行伸缩器的安装。
安装过程中需要注意保证伸缩器与管道容器的密封性,以防止泄漏和损坏,并确保伸缩器能够正常工作。
第六步:调试和验收安装完成后,对伸缩器进行调试和验收,确保其能够正常运行并满足设计要求。
在调试过程中需要注意检查伸缩器的工作性能和密封性能,以确保其在使用过程中的可靠性和稳定性。
总结:伸缩器的制作和安装是一个复杂的过程,需要充分考虑设计、材料选择、加工制造、组装、安装、调试等多个环节。
只有在每个环节都严格遵循要求并进行有效控制,才能确保伸缩器的质量和性能,从而实现管道容器的可靠运行和安全生产。
希望以上内容对大家有所启发和帮助。
GSQ-JC-16C型伸缩器
上海高能高压阀门厂
GSQ-JC-16C 型伸缩器
一、用途:
本伸缩器可在一定范围内,伸缩调节阀门与管道的连接,利用本伸缩器给阀门的安装,检修和更换带来方便。
二、作用原理和结构:
本伸缩器内由伸缩座、密封圈、伸缩管等组成,伸缩管可在一定范围内伸缩,以达到现场所需要的结构长度,压盖压紧密封圈,能保证伸缩器的密封。
利用本伸缩器给现场阀门的安装检修、更换等均带来方便。
六、主要外形尺寸与法兰连接尺寸(符合GB/T 9113.1-2000)
七、安装、使用与保养注意事项。
1.产品按GB12238-89标准制造,在出厂前都已按GB/T13927-92标准的规定进行检验合格。
为了保证产品的使用效果,请勿随意调整紧固件,定位装置等,如果现场要对伸缩器进行检验,请按GB13927-92标准的规定进行。
2.伸缩器安装前应做如下工作:
1)本伸缩器应安装在阀门或其它设备的出口侧,伸缩器的伸缩座1端法兰与阀门出口侧法兰相连接,伸缩管端法兰与管道法兰连接,切不可装反。
2)安装前使伸缩管处在最短位置,同时查验管道法兰和阀门法兰与伸缩器连接法兰是否一致,安装时要均匀拧紧螺母,法兰密封垫片对称效置,
压紧伸缩器压圈3以保证其密封。
3)认真核对使用工况与本产品的工作压力,工作温度耐腐蚀性,是否相符;4)检查伸缩器及其管道内是否附着污物,如果有的话应进行清理,以免损伤阀门密封面;
5)安装时应注意阀门与伸缩器保持同轴,避免伸缩受阻。
八、可能发生的故障和排除方法。
九、声明
用户有特殊要求时,应在定货时声明,我厂可按用户的要求,重新进行设计、生产。
热力管道伸缩器热力管道伸缩器也称伸缩节、膨胀节、补偿器。
热力管道伸缩器在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与维修。
热力管道伸缩器由一个波纹管和结构件组成,主要用于吸收轴向位移而不能承受波纹管压力推力的膨胀节.。
热力管道伸缩器能够补偿吸收管道轴向、横向、角向热变形;起到吸收设备振动对管道的影响;吸收地震、地陷对管道的变形量。
安装注意事项1、安装前松开压盘螺栓,将伸缩器拉长至安装长度,然后对角法拧紧螺栓,切勿压偏。
2、CS热力管道伸缩器应安装在管道的直线段上两个固定支架之间,为保证伸缩器正常伸缩并防止拉脱,应没有导向支架及档件。
3、热力管道伸缩器为优质钢材制造,热力管道伸缩器使用温度为150℃-300℃。
热力管道伸缩器压力范围为1MPa、1.6MPa。
4、安装热力管道伸缩器前应先松开压盘螺栓,将热力伸缩器拉到安装长度后用对角法拧紧压盘螺栓,切勿压偏,然后,连接两端产品。
5、热力伸缩器应安装在管道直线上两个固定支架之间,以防拉脱。
技术参数公称通径DN 伸缩量最小长度Lmin 最大长度Lmax 安装长度L40 250 400 650 52550 250 400 650 52565 250 420 670 54580 250 420 670 545100 250 435 685 560125 250 435 685 560150 250 435 685 560200 260 460 720 590250 260 460 720 590300 270 490 760 625350 270 490 760 625 400 280 520 800 660 450 280 520 800 660 500 300 550 850 700 600 310 570 880 725 700 320 605 925 765 900 330 640 970 805 1000 350 700 1050 875 1200 360 740 1100 920 1400 370 780 1150 965 1600 380 820 1200 1010。
由于各种管道在运行的时候需要安装一些伸缩补偿连接管件,那么在应用伸缩器时就需要考虑到安装的距离是多少,我们来一起了解一下。
像供热管道或是室外的管道伸缩器一般每100米远距离设置一个。
那么安装距离应该根据什么来设置比较合适:
1、管道伸缩器直埋敷设的直管段长度。
2、管道伸缩器的伸缩量及方向。
3、管道伸缩器也应该再根据钢管的伸缩性及计算伸缩量之后,与波纹伸缩器伸缩量的对比。
钢材的线性膨胀系数,管道运行时温度,管道安装时温度,直埋敷设管道段长度。
之后就可以确定伸缩器的设置距离了。
管道伸缩器的安装距离是根据口径大小决定的,也是经过相当严密的计算得出的,口径在DN200以下需要在管道铺设10米内安装,而DN300-600可以在20米处安装,管道绕柱是需要按照施工现场是实际行动来确定的。
从施工角
度讲绕柱只要连接强度和高度密封要求,并没有其余请求。
由于管道伸缩器在管道中的作用至关重要,因此合适的安装距离将是保证管道正常工作的因素之一。
竭诚为您提供优质文档/双击可除pvc伸缩节安装规范篇一:u-pVc伸缩节安装作业指导书u-pVc排水管道伸缩节安装作业指导书1.系统简介:简要介绍本工程upVc排水系统的布置特点、设计要求、伸缩器的安装位置等。
2.材料要求:2.1.管材配件应有厂家产品合格证及检验报告,应标明其规格、厂名及执行的标准号和生产日期。
2.2.预用粘接剂与管材应是同一厂家的配套产品。
2.3.管材及管件内外表面应光滑、无气泡、裂纹,管壁厚度符合相关生产标准且薄厚均匀,色泽一致,管件造型应规矩、光滑、无毛刺,承口应有余量与管件外径插口配套。
2.4.伸缩器的规格、型号应与符合设计及规范要求的管道尺寸相匹配。
2.5.管架、型钢、圆钢、镀锌螺栓应符合相关质量要求,并满足要求和使用功能。
3.主要机具:手电钻、冲击钻、手锯、吸口器、板锉、板手、手锤、水平尺、套丝板、毛刷、线坠、棉纱。
4.操作工艺:4.1.立管、横管应根据设计和规范要求设置伸缩节。
4.2.当层高不大于4m时,内螺旋立管可不设置伸缩节。
4.3.横管应采用可伸缩的螺母挤压密封圈接头,当其直线管段长度不大于4m时可不设置伸缩节。
4.4.埋地排出管道一般不设置伸缩节,埋设于混凝土墙或板内的管道不应设置伸缩节。
4.5.横管采用粘接接头时,其伸缩节设置应符合下面规定:4.5.1横管上固定支承与立管距离小于4米时可不设伸缩节。
4.5.2横管上固定支承(或三通、弯头等连接管件)之间直线距离大于2米时不设置伸缩节,二个伸缩节间距不应大于4米。
4.5.3横管上直线距离大于4米时,应根据管道设计伸缩量和伸缩节最大允许伸缩量计算确定,设计伸缩量不得大于伸缩节的允许伸缩量。
4.5.4室内明装管道伸缩量变化按下列公式计算:Δl=0.07lΔt其中:l——管长度.cmΔt——温差.℃0.007——upVc管………系数.mm/m.℃Δl——温差引起的伸缩量4.6.伸缩节应按伸缩节上箭头所指水流方向安装,管端插入伸缩节处间隙为夏:5~10mm,冬:15~20mm。
附录A2建筑设备与安装工程施工技术资料组成表目录建筑给排水及采暖工程施工技术资料建筑给排水及采暖工程施工质量验收资料建筑电气工程施工技术资料建筑电气工程施工质量验收资料通风与空凋工程施工技术资料通风与空调工程施工质量验收资料电梯工程施工技术及质量验收资料建筑给排水及采暖工程施工技术资料建筑给排水及采暖工程施工技术资料核查表1鲁SN-001图纸会审记录2鲁SN-002设计变更(洽商)记录3鲁SN-003.1施工组织设计(施工方案)内部审批表4鲁SN-003.2施工组织设计(施工方案)报审卡5鲁SN-004技术(安全)交底记录安装施工日志6鲁SN-0055安装施工日志7鲁SN-006建筑安装工程设备成品半成品材料合格证汇总表8鲁SN-007设备(开箱)进场验收记录9鲁SN-0088材料、成品、半成品进场验收记录10鲁SN-009合格证贴条11鲁SN-010复印件(或抄件)贴条12鲁SN-011阀门(清洗)试验记录13鲁SN-012——管道隐藏工程验收记录14鲁SN-013——水、气压试验记录15鲁SN-014室内——管道灌水试验记录16鲁SN-015非承压容器满水试验记录17鲁SN-016——管道通水试验记录18鲁SN-017室内排水管道通球试验记录19鲁SN-018——管道(设备)冲(吹)洗记录20鲁SN-019卫生器具满水试验记录21鲁SN-020地漏及地面清扫口排水试验记录22鲁SN-021室内消火栓试射记录23鲁SN-022采暖系统调试记录24鲁SN-023安全阀调整试验记录25鲁SN-024伸缩器制作安装记录26鲁SN-025工序交接记录27鲁SN-026室外排水管道灌水和通水试验记录28鲁SN-027设备基础复检记录29鲁SN-028设备基础隐藏工程验收记录30鲁SN-029设备单机试运转及调试记录31鲁SN-030安全附件安装检查记录32鲁SN-031整体锅炉烘炉记录33鲁SN-932整体锅炉煮炉记录34鲁SN-033整体锅炉48h负荷试运行记录35鲁SN-034防腐施工记录36鲁SN-035绝热施工记录建筑给排水及采暖工程施工质量验收资料37鲁SN-036施工现场质量治理检查记录38鲁SN-037单位(子单位)工程质量竣工验收记录39鲁SN-038——分部(子分部)工程验收记录40鲁SN-039——分部(子分部)工程安全和功能检验资料核查及要紧功能抽查记录41鲁SN-040——分部(子分部)工程观感检查记录42鲁SN-041建筑给水排水及采暖分部工程质量验收表43鲁SN-042——分项工程质量验收记录44鲁SN-043室内给水管道及配件安装工程检验批质量验收记录表45鲁SN-044室内消火栓系统安装工程检验批质量验收记录表46鲁SN-045给水设备安装工程检验批质量验收记录表47鲁SN-046室内排水管道及配件安装工程检验批质量验收记录表48鲁SN-047雨水管道及配件安装工程检验批质量验收记录表49鲁SN-048室内热水管道及配件安装工程检验批质量验收记录表50鲁SN-049热水供应系统辅助设备安装工程检验批质量验收记录表51鲁SN-050卫生器具安装工程检验批质量验收记录表52鲁SN-051卫生器具给水配件安装工程检验批质量验收记录53鲁SN-052卫生器具排水管道安装工程检验批质量验收记录表54鲁SN-053.1室内采暖管道及配件安装工程检验批质量验收记录表(一)55鲁SN-053.2室内采暖管道及配件安装工程检验批质量验收记录表(二)56鲁SN-054采暖辅助设备及散热器安装和金属辐射板工程检验批质量验收记录表57鲁SN-055低温热水地板辐射采暖安装工程检验批质量验收记录表58鲁SN-056室外给水管道安装工程检验批质量验收记录表59鲁SN-057消防水泵接合器及室外消火栓安装工程检验批质量验收记录表60鲁SN-058管沟及井室工程检验批质量验收记录表61鲁SN-059室外排水管道安装工程检验批质量验收记录表62鲁SN-060室外排水管沟及井池工程检验批质量验收记录表63鲁SN-061室外供热管道及配件安装工程检验批质量验收记录表64鲁SN-062建筑中水系统及游泳池水系统安装工程检验批质量验收记录表65鲁SN-063锅炉安装工程检验批质量验收记录表66鲁SN-064锅炉辅助设备安装工程检验批质量验收记录表67鲁SN-065工艺管道安装工程检验批质量验收记录表68鲁SN-066锅炉安全附件安装工程检验批质量验收记录表69鲁SN-067换热站安装工程检验批质量验收记录表建筑电气工程施工技术资料建筑电气工程施工技术资料核查表70鲁DQ-001图纸会审记录71鲁DQ-002设计变更(洽商)记录72鲁DQ-003.1施工组织设计(施工方案)内部审批表73鲁DQ-003.2施工组织设计(施工方案)报审卡74鲁DQ-004技术(安全)交底记录安装施工日志75鲁DQ-005安装施工日志76鲁DQ-006建筑安装工程设备、成品、半成品、材料合格证汇总表77鲁DQ-007设备(开箱)进场验收记录78鲁DQ-008材料、成品、半成品进场验收记录79鲁DQ-009合格证贴条80鲁DQ-010复印件(或抄件)贴条81鲁DQ-011电气——工程隐藏验收记录82鲁DQ-012电气接地装置隐藏验收记录83鲁DQ-013避雷带支持件拉力测试记录84鲁DQ-014避雷装置隐藏验收记录85鲁DQ-015幕墙及金属门窗避雷装置隐藏验收记录86鲁DQ-016电缆终端头(中间接头)制作记录87鲁DQ-017.1电缆敷设施工记录88鲁DQ-017.2电缆敷设施工记录(附页)89鲁OQ-018电缆隐藏工程验收记录90鲁DQ-019.1电气等电位联结工程隐藏验收记录91鲁DQ-019.2等电位联结测试记录92鲁DQ-020母线搭接螺栓的拧紧力矩施工记录93鲁DQ-021电气绝缘电阻测试记录94鲁DQ-022电气接地电阻测试记录95鲁DQ-023漏电爱护器检测记录96鲁DQ-024电气照明通电试运行记录97鲁DQ-025电气照明(动力)全负荷试运行记录98鲁DQ-026工序交接记录99鲁DQ-027大型灯具安装过载试验记录100鲁DQ-028异步电动机试验报告单101鲁DQ-029大容量电气线路结点测温记录建筑电气工程施工质量验收资料102鲁DQ-030施工现场质量治理检查记录103鲁DQ-031单位(子单位)工程质量竣工验收记录104鲁DQ-032——分部(子分部)工程验收记录105鲁DQ-033——分部(子分部)工程安全和功能检查资料及要紧功能抽查记录106鲁DQ-034——分部(子分部)工程观感检查记录107鲁DQ-035分项工程质量验收记录108鲁DQ-036架空线路及杆上电气设备安装检验批质量验收记录表109鲁DQ-037变压器、箱式变电所安装检验批质量验收记录表110鲁DQ-038成套配电柜、操纵柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表(I)高压开关柜111鲁DQ-039成套配电柜、操纵柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表(II)低压成套柜(屏、台)112鲁DQ-040成套配电柜、操纵柜(屏、台)和动力、照明配电箱(盘)安装检验批质量验收记录表(Ⅲ)照明配电箱(盘)113鲁DQ-041低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表114鲁DQ-042柴油发电机组安装检验批质量验收记录表115鲁DQ-043不间断电源安装检验批质量验收记录表116鲁DQ-044低压电气动力设备试验和试运行检验批质量验收记录表117鲁DQ-045裸母线、封闭母线、插接式母线安装检验批质量验收记录表118鲁DQ-046电缆桥架安装和桥架内电缆敷设检验批质量验收记录表119鲁DQ-047电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表120鲁DQ-048电线导管、电缆导管和线槽敷设检验批质量验收记录表(I)室内121鲁DQ-049电线导管、电缆导管和线槽敷设检验批质量验收记录表(Ⅱ)室外122鲁DQ-050电线、电缆穿管和线槽敷设线检验批质量验收记录表123鲁DQ-051槽板配线检验批质量验收记录表124鲁DQ-052钢索配线检验批质量验收记录表125鲁DQ-053电缆头制作、接线和线路绝缘测试检验批质量验收记录表126鲁DQ-054一般灯具安装检验批质量验收记录表127鲁DQ-055专用灯具安装检验批质量验收记录表128鲁DQ-056建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表129鲁DQ-057开关、插座、风扇安装检验批质量验收记录表130鲁DQ-058建筑物照明通电试运行检验批质量验收记录表131鲁DQ-059接地装置安装检验批质量验收记录表132鲁DQ-060避雷引下线和变配电室接地干线敷设检验批质量验收记录表(I)防雷引下线133鲁DQ-061避雷引下线和变配电室接地干线敷设检验批质量验收记录表(Ⅱ)变配电室接地干线134鲁DQ-062建筑物等电位联结检验批质量验收记录表135鲁DQ-063接闪器安装检验批质量验收记录表通风与空凋工程施工技术资料通风与空调工程施工技术资料核查表136鲁TK-001图纸会审记录137鲁TK-002设计变更(洽商)记录138鲁TK-003.1施工组织设计(施工方案)内部审批表139鲁TK-003.2施工组织设计(施工方案)报审卡140鲁TK-004技术(安全)交底记录安装施工日志141鲁TK-005安装施工日志142鲁TK-006建筑安装工程设备成品半成品材料合格证汇总表143鲁TK-007设备(开箱)进场验收记录144鲁TK-008材料、成品、半成品进场验收记录145鲁TK-009合格证贴条146鲁TK-010复印件(或抄件)贴条147鲁TK-011阀门(清洗)试验记录148鲁TK-012管道隐藏工程验收记录149鲁TK-013水、(气)压试验记录150鲁TK-014室内管道灌水试验记录151鲁TK-015风管强度检测记录152鲁TK-016风管系统漏风量检测记录153鲁TK-017中、低压风管系统漏光检测记录154鲁TK-018管道(设备)冲(吹)洗记录155鲁TK-019设备基础复检记录156鲁TK-020设备基础隐藏工程验收记录157鲁TK-021风机盘管水压试验记录158鲁TK-022制冷系统气密性试验记录159鲁TK-023净化空调系统风管清洗记录160鲁TK-024现场组装除尘器、空调机漏风检测记录161鲁TK-025工序交接记录162鲁TK-026通风空调设备、管道(防静电)接地检查验收记录163鲁TK-027通风装置般性检查记录164鲁TK-028空调装置般性检查记录165鲁TK-029风口平稳试验(调整)记录166鲁TK-030防腐施工记录167鲁TK-031绝热施工记录168鲁TK-032通风空调设备单机试运转及调试记录169鲁TK-033.1通风空调系统无生产负荷下的联合试运转及调试记录170鲁TK-033.2通风空调系统无生产负荷下的联合试运转及调试记录附表171鲁TK-034伸缩器制作安装记录通风与空调工程施工质量验收资料172鲁TK-035施工现场质量治理检查记录173鲁TK-036单位(子单位)工程质量竣工验收记录174鲁TK-037——分部(子分部)工程安全和功能检验资料核查及要紧功能抽查记录175鲁TK-038——分部(子分部)工程观感检查记录176鲁TK-039——分部(子分部)工程验收记录177鲁TK-040——分项工程质量验收记录178鲁TK-041风管与配件制作检验批质量验收记录表(I)金属风管179鲁TK-042风管与配件制作检验批质量验收记录表(Ⅱ)非金属、复合材料风管180鲁TK-043风管部件与消声器检验批质量验收记录表181鲁TK-044风管系统安装检验批质量验收记录表(I)送、排风防排烟除尘系统182鲁TK-045风管系统安装检验批质量验收记录表(Ⅱ)空调系统183鲁TK-046风管系统安装检验批质量验收记录表(Ⅲ)净化空调系统184鲁TK-047通风机安装检验批质量验收记录表185鲁TK-048通风与空调设备安装检验批质量验收记录表(I)通风设备186鲁TK-049通风与空调设备安装检验批质量验收记录表(Ⅱ)空调设备187鲁TK-050通风与空调设备安装检验批质量验收记录表(Ⅲ)净化空调系统188鲁TK-051空调制冷系统安装检验批质量验收记录表189鲁TK-052空调水系统安装检验批质量验收记录表(I)金属管道190鲁TK-053空调水系统安装检验批质量验收记录表(Ⅱ)非金属管道191鲁TK-054空调水系统安装检验批质量验收记录表(Ⅲ)设备192鲁TK-055工程系统调试验收记录表193鲁TK-056防腐与绝热施工检验批质量验收记录(风管系统)194鲁TK-057防腐与绝热施工检验批质量验收记录(管道系统)电梯工程施工技术及质量验收资料施工治理技术资料195鲁DT-001电梯工程施工现场质量治理检查记录196企业资质证书及相关专业人员岗位证书197鲁DT-002施工组织设计(施工方案)报审卡198施工方案199鲁DT-003图纸会审、设计变更、洽商记录汇总表200鲁DT-004技术(安全)交底记录201鲁DT-005图纸会审记录202鲁DT-006设计变更通知单203鲁DT-007工程洽商记录-204鲁DT-008电梯工程施工日志205鲁DT-009工程质量事故调查记录206鲁DT-010工程质量事故报告书207工程质量保修书施工物资资料208鲁DT-011设备、成品、半成品材料合格证汇总表209鲁DT-012设备开箱检查记录210鲁DT-013材料、成品、半成品进场检验记录211鲁DT-014合格证贴条212鲁DT-015复印件(或抄件)贴条213电梯要紧设备、材料及附件出厂合格证、产品说明书、安装技术文件施工记录214鲁DT-016隐藏工程检查记录215鲁DT-017电梯机房、井道测量检查记录216鲁DT-018电梯安装样板放线记录217鲁DT-019.1电梯电气装置安装检查记录(一)218鲁DT-019.2电梯电气装置安装检查记录(二)219鲁DT-019.3电梯电气装置安装检查记录(三)220鲁DT-020自动扶梯、自动人行道安装与土建交接检查记录221鲁DT-021自动扶梯、自动人行道的相邻区域检查记录222鲁DT-022.1自动扶梯、自动人行道电气装置检查记录(一)223鲁DT-022.2自动扶梯、自动人行道电气装置检查记录(二)224鲁DT-023自动扶梯、自动人行道整机安装质量检查记录施工试验记录225鲁DT-024绝缘电阻测试记录226鲁DT-025接地电阻测试记录227鲁DT-026轿厢平层准确度测量记录228鲁DT-027电梯层门安全装置检验记录229鲁DT-028电梯电气安全装置检验记录230鲁DT-029电梯整机功能检验记录231鲁DT-030电梯要紧功能检验记录232鲁DT-031电梯负荷运行试验记录233鲁DT-032电梯负荷运行试验曲线图234鲁17-033电梯噪声测试记录235鲁DT-034.1自动扶梯、自动人行道安全装置检验记录(一)236鲁DT-034.2自动扶梯、自动人行道安全装置检验记录(二)237鲁DT-035自动扶梯、自动人行道整机性能、运行试验记录238电梯安全检查报告施工质量验收记录239鲁DT-036电梯分部工程质量验收记录240鲁DT-037电梯子分部工程质量验收记录241鲁DT-038电梯工程质量操纵资料核查记录242鲁DT-039电梯工程观感质量检查记录电力驱动曳引式或强制式电梯质量验收记录243鲁DT-040设备进场验收记录244鲁DT-041土建交接检验质量验收记录245鲁DT-042电力驱动主机、液压电梯液压系统分项工程质量验收记录246鲁DT-043导轨分项工程质量验收记录247鲁DT-044门系统分项工程质量验收记录248鲁DT-045轿厢、对重(平稳重)分项工程质量验收记录249鲁DT-046安全部件分项工程质量验收记录250鲁DT-047悬挂装置、随行电缆、补偿装置分项工程质量验收记录251鲁DT-048电气装置分项工程质量验收记录252鲁DT-049电力驱动曳引式或强制式电梯整机安装验收记录液压电梯子分部工程质量验收记录253鲁DT-040设备进场验收记录254鲁DT-041土建交接检验质量验收记录255鲁DT-042电力驱动主机、液压电梯液压系统分项工程质量验收记录256鲁DT-043导轨分项工程质量验收记录257鲁DT-044门系统分项工程质量验收记录258鲁DT-045轿厢、对重(平稳重)分项工程质量验收记录259鲁DT-046安全部件分项工程质量验收记录260鲁DT-047悬挂装置、随行电缆、补偿装置分项工程质量验收记录261鲁DT-048电气装置分项工程质量验收记录262鲁DT-049电力驱动液压电梯整机安装验收记录263鲁DT-050电力驱动液压电梯整机安装验收记录自动扶梯、自动人行道安装质量验收记录264鲁DT-040设备进场验收记录265鲁DT-041土建交接检验质量验收记录266鲁DT-051自动扶梯、自动人行道整机安装验收记录。
阀门和伸缩器的正确安装法阀门和伸缩器是管道系统中不可或缺的组件,它们的正确安装对于管道系统的正常运行至关重要。
下面将介绍阀门和伸缩器的正确安装法。
一、阀门的正确安装法1.选择合适的阀门在安装阀门之前,首先要选择合适的阀门。
根据管道系统的要求,选择适合的阀门类型、规格和材质。
2.安装位置的选择阀门的安装位置应该在管道系统中的最低点或者最高点,这样可以方便排放管道中的液体或气体。
同时,阀门的安装位置应该方便操作和维护。
3.阀门的安装方式阀门的安装方式有法兰连接、螺纹连接和焊接连接等。
不同的连接方式需要采用不同的安装方法。
在安装阀门时,应该注意阀门的连接方式和安装方法,确保连接牢固、密封可靠。
4.阀门的操作和维护阀门的操作和维护对于管道系统的正常运行至关重要。
在操作阀门时,应该注意阀门的开启和关闭方式,避免过度用力或者损坏阀门。
在维护阀门时,应该定期检查阀门的密封性能和操作性能,及时更换损坏的零件。
二、伸缩器的正确安装法1.选择合适的伸缩器在安装伸缩器之前,首先要选择合适的伸缩器。
根据管道系统的要求,选择适合的伸缩器类型、规格和材质。
2.安装位置的选择伸缩器的安装位置应该在管道系统中的弯曲处或者温度变化较大的地方。
这样可以避免管道因为温度变化或者振动而产生变形或者破裂。
3.伸缩器的安装方式伸缩器的安装方式有法兰连接、螺纹连接和焊接连接等。
不同的连接方式需要采用不同的安装方法。
在安装伸缩器时,应该注意伸缩器的连接方式和安装方法,确保连接牢固、密封可靠。
4.伸缩器的操作和维护伸缩器的操作和维护对于管道系统的正常运行至关重要。
在操作伸缩器时,应该注意伸缩器的伸缩程度和伸缩速度,避免过度伸缩或者损坏伸缩器。
在维护伸缩器时,应该定期检查伸缩器的伸缩性能和密封性能,及时更换损坏的零件。
总之,阀门和伸缩器的正确安装对于管道系统的正常运行至关重要。
在安装阀门和伸缩器时,应该选择合适的组件、安装位置和安装方式,并且注意操作和维护。
正确安装阀门和伸缩器的方法标题:正确安装阀门和伸缩器的方法导语:阀门和伸缩器是管道系统中关键的组成部分,它们的正确安装对于系统的正常运行至关重要。
本文将深入探讨如何正确安装阀门和伸缩器,以确保管道系统的顺畅运行和延长使用寿命。
第一部分:阀门的正确安装方法在正确安装阀门之前,首先需要做好以下准备工作:1. 仔细阅读和理解阀门的制造商提供的安装指南和说明书。
2. 确定阀门的类型和规格,以适应系统中的管道尺寸和流量要求。
接下来,按照以下步骤正确安装阀门:1. 清洁管道:在安装阀门之前,应确保管道内没有杂质和污垢,以避免阀门故障和堵塞。
2. 准备管道尺寸:根据阀门的尺寸和连接方式,准备好相应的管件和密封件。
3. 定位和对准:将阀门放在预定的位置上,并确保与管道对准,用水平仪进行校准。
4. 安装支架:为阀门提供稳定的支撑,确保其在使用过程中不会发生移动和晃动。
5. 连接管道:根据阀门连接方式,正确安装管件,并使用适当的工具紧固。
6. 测试密封性:在阀门安装完成后,进行漏水测试,确保阀门密封完好。
第二部分:伸缩器的正确安装方法伸缩器的正确安装对管道系统的震动吸收和热胀冷缩具有重要作用。
以下是安装伸缩器的步骤:1. 确认伸缩器类型:根据系统的需求和特点,选择合适的伸缩器类型,如金属伸缩器、橡胶伸缩器或膨胀节。
2. 确定伸缩器位置:根据管道系统中的应力点和热膨胀的位置,确定正确的伸缩器安装位置。
3. 安装支架:为伸缩器提供合适的支撑,以确保其能够有效吸收管道系统中的震动和应力。
4. 安装管道:根据伸缩器的尺寸和安装方式,正确安装连接管道,并使用适当的工具进行固定。
5. 调整长度:根据管道系统的需求,调整伸缩器的长度和角度,确保其能够正常工作并吸收应力。
总结和回顾:阀门和伸缩器在管道系统中起着关键的作用,它们的正确安装是保证系统正常运行和延长使用寿命的关键。
通过仔细阅读制造商提供的安装指南和说明书,遵循正确的安装步骤,并进行漏水测试和调整,我们可以确保阀门和伸缩器能够发挥最佳效果。
消防管道伸缩器安装要求一、前言消防管道伸缩器是维护消防安全的一个重要设施,其安装要求非常关键。
合理的安装可以使其发挥最大的作用,为消防保驾护航。
本文将从不同角度详细介绍消防管道伸缩器的安装要求,以期帮助大家更好的安装消防管道伸缩器。
二、材料要求消防管道伸缩器在安装之前首先要求其材料必须优良,不得存在质量问题。
这样可以保证其在使用过程中的稳定性和安全性。
消防管道伸缩器的材料选用应符合国家标准及消防安全要求,同时要进行必要的检测和验证,确保其符合要求。
三、安装位置要求消防管道伸缩器的安装位置应在具体设计时就考虑到,在建造过程中严格按照设计要求安装。
安装时要考虑到伸缩器的延伸和收缩行程。
安装时应选择离火源较远的位置,并且要注意不要影响消防通道的畅通。
优先考虑选择平直部位,减少管道的曲折程度,以便消防人员操作时更加方便。
四、安装高度要求消防管道伸缩器的安装高度要求严格,其标准的安装高度应在2.2米以上。
这是为了方便消防人员到达,以及避免高宽比过小,导致消防车无法通过。
在选择安装位置的同时还要考虑安装的高度,以便消防人员使用。
五、安装步骤要求消防管道伸缩器的安装步骤要求严格,必须按照标准的安装工艺进行。
在安装时要进行测量,确定管道伸缩器的长度和形状。
接下来,要按照图纸所示的位置,安装好伸缩器,并与管道连接。
最后,进行各项测试,确保管道的正常使用。
六、检测要求消防管道伸缩器在完成安装后,还必须进行必要的检测。
检测内容一般包括试压测试、回弹测试、钢绳下降测试等。
只有在检测合格之后,才能投入使用。
七、定期维护要求消防管道伸缩器作为一种重要的消防设施,其定期维护也非常关键。
一般情况下,维护周期应该在半年或一年之内。
定期维护要求针对消防管道伸缩器进行必要的清洁、润滑以及测试等工作,以确保其使用年限和安全性。
八、总结通过以上的介绍,我们可以了解到消防管道伸缩器的安装要求非常严格,必须按照标准的安装工艺进行。
在安装、检测和维护过程中,都必须注重细节,达到最大的安全效果,以保障消防安全。
