取样频率和取样方法

一、水泥物理性能试验1. 取样频率：同一水泥厂、同期出厂、同一出厂编号及同强度水泥（散装≤500吨/批、袋装≤200吨/批）。

2. 取样方法：随机在不同部位至少20袋水泥中均匀抽样经搅拌均匀后，取10㎏试样。

二、钢筋原材力学性能试验普通钢筋：1. 取样频率：同一生产厂家、同一炉批号、同一规格、级别、同一交货状态及同一进场时间≤60吨/批。

这里的取样为普通钢筋，普通钢筋是指不经过特殊成型加工的钢筋，通常使用冷轧或热轧工艺生产，普通钢筋一般为圆钢，而成型钢筋具有复杂的几何形状，如六角形、四边形、扁平形等2. 取样方法：每批任意选取两钢筋切取两条用于拉伸试验，两条用于冷弯试验为一组，长度按不同试验室的检测仪器定。

3、超过60t的部分，每增加40t（或不足40t的余数，增加一个拉伸试验试样和一个弯曲试验试样）成型钢筋：1、成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果应符合国家现行相关标准的规定。

对由热轧钢筋制成的成型钢筋，当有施工单位或监理单位的代表驻厂监督生产过程，并提供原材钢筋力学性能第三方检验报告时，可仅进行重量偏差检验。

2、重量偏差检查数量：同一厂家、同一类型、同一钢筋来源的成型钢筋，不超过30t为一批，每批中每种钢筋牌号、规格均应至少抽取1个钢筋试件，总数不应少于3个。

3、成型钢筋的外观质量和尺寸偏差应符合国家现行相关标准的规定。

检查数量：同一厂家、同一类型的成型钢筋，不超过30t为一批，每批随机抽取3个成型钢筋。

三、钢筋单、双面搭接焊及电渣压力焊试验1. 取样频率：在现浇钢筋混凝土结构中，应以300个同牌号钢筋、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋、同型式接头作为一批，当不足300个接头时，仍应作为一批。

2. 取样方法：每批随机切取3个接头为一组，长度按不同试验室的检测仪器定。

四、钢筋闪光对焊试验1. 取样频率：同一台班内、由同一焊工完成的300个同牌号、同直径钢筋焊接接头作为一批。

材料取样方法及频率材料取样是产品质量控制中非常重要的一环，它能够帮助企业了解和监测产品的质量特征，并根据取样结果采取相应的控制措施。

在制定材料取样方法及频率的规范时，需要考虑以下几个方面。

首先，需要明确取样的目的。

材料取样的目的可以是对原材料进行质量验证，也可以是对生产过程中的中间产品或成品进行质量监控。

不同的取样目的需要采取不同的方法和频率。

其次，需要确定取样的位置和数量。

取样位置应该能够代表整个批次的质量特征，可以根据生产线或仓库的实际情况进行选择。

取样数量应该能够满足统计学上的要求，以保证取样结果的可靠性。

接下来，要选择适当的取样方法。

常见的取样方法包括随机取样、分层取样和系统取样等。

随机取样是最常用的方法，它可以避免主观因素对取样结果的影响。

分层取样适用于具有明显差异的材料批次，可以分别对不同层次进行取样。

系统取样适用于具有周期性变化的材料批次，可以按照一定的周期进行取样。

此外，还需要确定取样的频率。

取样的频率应该满足以下几个方面的要求：第一，考虑到检测费用和时间的因素，频率不宜过高；第二，频率应该与材料的特性和质量要求相匹配，对于质量要求高的材料，频率可以适当提高；第三，根据历史数据和经验，可以根据统计学原理确定最佳的取样频率。

最后，要记录和分析取样的结果。

取样结果应该详细记录，包括取样时间、位置、数量等信息，并进行分析和评估。

通过分析取样结果，可以评估产品的质量水平，找出存在的问题，并采取相应的改进措施。

总之，制定材料取样方法及频率的规范是企业进行质量控制的基础工作之一、只有制定科学合理的规范，才能提高取样的准确性和可靠性，进一步提升产品质量。

建筑材料见证取样方法1、水泥GB50204-2002《混凝土结构工程质量验收规范》第7.2条、GB175-2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一批，散装不超过500t 为一批，每批抽样不少于一次。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。

⑶取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。

2、钢筋混凝土用钢材2.1 钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。

⑵取样方法：①热轧带肋、热轧光圆钢筋GB1499-2008《钢筋混凝土用钢》第一、第二部分。

②冷轧带肋钢筋GB13788-2000《冷轧带肋钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，2.2 钢筋焊接 JGJ18-2003《钢筋焊接及验收规程》2.2.1闪光对焊⑴频率：同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少，可在一周内累计计算，如累计仍不足300个接头，也应按一批计算。

⑵取样方法：每批随机抽取3个长约450mm接头做拉伸，抽取3个长约350mm接头做冷弯。

2.2.2 电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中，以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300个同牌号、同型式接头作为一批，不足300个接头，按一批计算。

⑵取样方法：①电弧焊：每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊：每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。

试验检测频率和取样方法试验项目检测频率取样方法混凝土抗压强度抗渗性用于检查混凝土强度的试件，应在混凝土浇筑地点随机取样：1、每拌制 100 盘且不超过3一、同一组混凝土拌合物的取样应从同一盘或同100m 的同配比的混凝土，取样不得少于 1 次；一车混凝土中取样。

为使取样具有代表性，宜采2、每工作班拌制的同配比混凝土不足用多次采样的方法。

一般在同一盘混凝土或同一100 盘时，取样不得少于 1 次；车混凝土中约 1/4 处、1/2 处和 3/4 处分别抽取3、每次取样应至少留置 1 组标准养护试大致相同份量的代表性样品，集中用铁铲翻拌均件，同条件养护试件的留置组数应根匀，然后立即进行拌合物的试验。

注意：取样数据实际需要确定。

量应多于试验所需数量的倍，其体积不小于4、当一次浇筑连续浇筑超过1000 立，同20L ，从第一次取样到最后一次取样不宜超过一配合比的砼，每200 立砼取样数量15min 。

不少于一次（GB50204-2002 中中规二、混凝土试样制备：定）根据混凝土拌合物的稠度确定混凝土成型方法：（ CJJ 2-2008 ）1、坍落度不大于 70mm的混凝土宜用标准振动台混凝土数量小于250m3, 应制作抗渗试件 1 成型。

3组抗渗试件。

将混凝土拌合物一次装入试模并稍有富余，装料组； 250～ 500m，应制作 2注意：试件拆模后，应用钢丝刷刷净两端时应用抹刀沿各试模壁插捣；面的水泥浆膜。

试模应附着或固定在振动台上，振动时试模不得（ GB/T 50082-2009 ）有任何跳动；3混凝土数量小于 250m, 应制作抗冻试件1 振动应持续到混凝土表面出现乳状水泥浆时为组； 250～ 500m3，应制作 2 组抗冻试件。

止，振动过程中随时添加混凝土使试模常满；注意 : 振动结束后，沿试模边缘刮除多余的混凝土，待1、成型试件时，不得采用机油等憎水性混凝土试件表面收浆，临近初凝时，用抹刀将试脱模剂（因为会显著影响试件的抗冻性件仔细抹平，试件抹面与试模边缘的高低差不得抗冻性能）。

各种材料取样频率和取样方法在科学研究中，取样是一个非常重要的步骤，它直接关系到实验结果的准确性和可靠性。

根据不同的实验材料和研究对象，取样频率和方法也有所不同。

下面将介绍一些常见的取样频率和取样方法。

1.面材料的取样频率和方法：对于大型面材料，如土壤、岩石、冰川等，取样频率会相对较低。

通常情况下，在确定研究区域的基础上，选择几个代表性的位置进行取样即可。

取样方法可以使用钻孔、钻芯或者抽样器。

将钻孔或者钻芯插入到地下，或者使用抽样器在地表取样，并收集足够数量的样本进行实验分析。

2.液态材料的取样频率和方法：对于溶液、水样、河流等液态材料，取样频率相对较高。

根据实验需要，可以按照小时、日、周等时间间隔进行取样。

取样方法可以使用玻璃采样器、自动取样器等。

在取样过程中，要确保避免样品受到外界的污染，同时避免进一步的反应发生。

3.气体的取样频率和方法：对于大气、排放气体等气态材料，取样频率相对较高。

根据实验需要，可以按照小时、日、周等时间间隔进行取样。

取样方法可以使用气体采样器、气囊等。

取样时要注意选择合适的取样点，避免遮挡、污染等情况的发生。

4.生物样品的取样频率和方法：对于生物样品，如植物、动物等，取样频率和方法也会有所不同。

在进行种群统计和研究时，可以根据实验需要选择不同的取样频率，例如按天、月、年等进行取样。

取样方法可以使用陷阱、捕捉器具、标本等。

5.细胞、分子等微观材料的取样频率和方法：对于细胞、分子等微观材料，取样的频率较高，可以按照分钟、小时等时间间隔进行取样。

取样方法可以使用微量管、注射器、离心机等。

在取样过程中要注意避免污染、保持材料的原状性。

总之，不同材料的取样频率和方法应根据实验目的和要求进行合理选择。

合适的取样频率和方法可以保证实验数据的准确性，并为后续实验和研究提供可靠的基础。

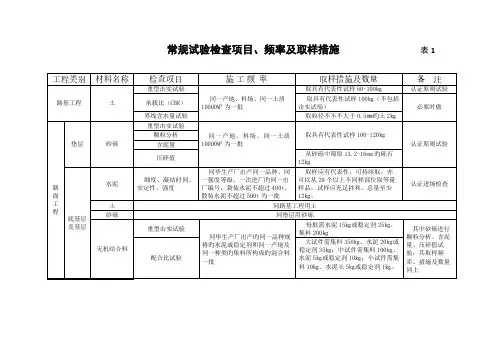

常规试验检查项目、频率及取样措施表1工程类别材料名称检查项目施工频率取样措施及数量备注重型击实试验取具有代表性试样60-100㎏认证原则试验承载比（CBR）取具有代表性试样100㎏（不包括击实试验）路基工程土界线含水量试验同一产地、料场、同一土质10000M3 为一批取粒径不不不大于0.5㎜旳土2㎏必要时做重型击实试验颗粒分析含泥量取具有代表性试样100-120㎏垫层砂砾压碎值同一产地、料场、同一土质10000M3 为一批从砂砾中筛取13.2-16mm旳砾石12㎏认证原则试验水泥细度、凝结时间、安定性、强度同毕生产厂出产同一品种、同一强度等级、一次进厂旳同一出厂编号，袋装水泥不超过400t，散装水泥不超过500t为一批取样应有代表性，可持续取，亦可以从20个以上不同样部位取等量样品。

试样应充足拌和。

总量至少12㎏。

认证进场检查土同路基工程用土砂砾同垫层用砂砾重型击实试验每批需水泥15㎏或稳定剂25㎏，集料200㎏路面工程底基层及基层无机结合料配合比试验同毕生产厂出产旳同一品种规格旳水泥或稳定剂和同一产地及同一种类旳集料所构成旳混合料一批大试件需集料350㎏、水泥20㎏或稳定剂35㎏；中试件需集料100㎏、水泥5㎏或稳定剂10㎏；小试件需集料10㎏、水泥0.5㎏或稳定剂1㎏。

其中砂砾进行颗粒分析、含泥量、压碎值试验，其取样频率、措施及数量同上无侧限抗压强度每2023㎡或每工作班为一批稳定细粒土Cv﹤10％时6个试件、Cv=10-15％时9个试件；稳定中粒土Cv﹤10％时6个试件、Cv=10-15％时9个试件、Cv=15-20％时13个试件；稳定粗粒土Cv=10-15％时9个试件、Cv=15-20％时13个试件以规定温度下保湿养生6d，浸水1d后旳7d抗压强度常规试验检查项目、频率及取样措施表2工程类别材料名称检查项目施工频率取样措施及数量备注水泥或石灰剂量原则曲线标定同毕生产厂出产旳同一品种规格旳水泥或石灰和同一产地及同一种类旳集料所构成旳混合料，一种剂量标定一次取工地用石灰（水泥）1㎏；风干后过2.0㎜筛集料5㎏（不包括击实试验）底基层及基层无机结合料水泥或石灰剂量检查每2023㎡一次，至少6个样品取工地拌和好旳、过2.0㎜筛旳水泥（或石灰）稳定土2㎏0.1mol/m3EDTA原则液、10％氯化氨溶液、1.8％氢氧化钠溶液沥青含量试验沥青混合料矿料级配试验沥青混合料马歇尔稳定度试验同一单位工程、同一沥青混合料配合比，进工地现场前至少检查一次，平时对质量怀疑时随时检查沥青含量和级配状况。

12钢筋以同牌号、同炉罐号、同规格的钢筋，每60t为一批，监理10%见证检验。

每批取样1组（2根拉伸、2根冷弯、5根外观质量）。

取样时分别从2根钢筋上取样，每根钢筋截取1根拉伸（长L≥10d＋200㎜）1根冷弯（长L≥5d＋200㎜），截取时每根钢筋应截掉端头500mm；外观质量试样，从不同根钢筋上截取，数量不少于5根，每支长度不小于800mmL：试验长度，d：钢筋直径13钢筋搭接焊以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。

试件数量：3个拉伸。

试样长单面搭焊接试样长150㎜＋焊缝长度（10d）＋150mm双面搭焊接试样长150㎜＋焊缝长度（5d）＋150mm。

监理20%进行见证检验。

首次进行焊接时，应先进行工艺试验。

14闪光对焊以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批，不足200个也按一批计。

试件数量：3拉3弯。

监理20%进行见证检验。

首次进行焊接时，应先进行工艺试验。

15机械连接1）接头工艺检验：钢筋机械连接施工前，应对钢筋（可能有几家）进行现场条件下的接头工艺试验。

施工过程中如更换钢筋生产厂家时，应补充进行工艺性试验。

每种规格钢筋的接头试件3根。

监理100%见证。

2）进场检验：500个为一批，3根拉伸。

监理20%进行见证检验。

1）连接套筒（锁母）的制造单位在提供产品的同时应提供完整的技术资料。

2）使用钢筋机械接头时，制造单位提交国家后省部级行政主管部门认可的检测机构出具的16钢管1）结构用无缝钢管：同牌号、炉罐号、规格、交货状态60t为一批。

试件数量：每批在两根钢管上各纵向截取一根试样（。

直径≥42mm需加工成弧形试样，加工宽度见右表。

试样长度取450mm。

直径>22mm~400mm，且壁厚与外径比值不大于10%的钢管还应进行压扁试验。

每批在两根钢管上各取一根试样，长度10cm。

监理10%见证取样检测。

2）现场的水、风管不用检测。

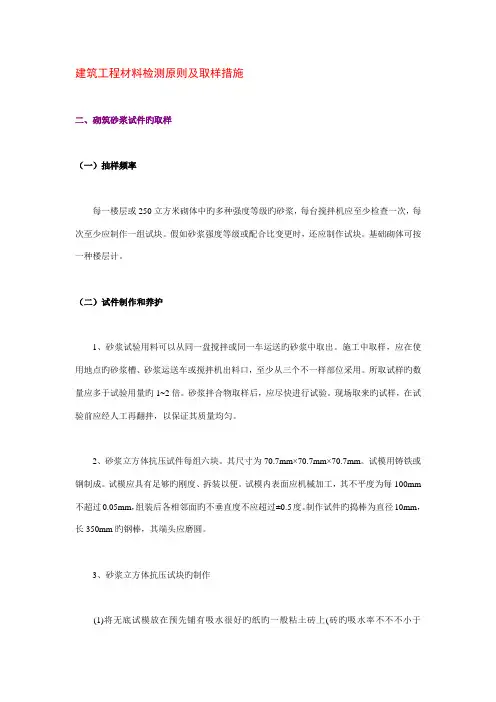

建筑工程材料检测原则及取样措施二、砌筑砂浆试件旳取样（一）抽样频率每一楼层或250立方米砌体中旳多种强度等级旳砂浆，每台搅拌机应至少检查一次，每次至少应制作一组试块。

假如砂浆强度等级或配合比变更时，还应制作试块。

基础砌体可按一种楼层计。

（二）试件制作和养护1、砂浆试验用料可以从同一盘搅拌或同一车运送旳砂浆中取出。

施工中取样，应在使用地点旳砂浆槽、砂浆运送车或搅拌机出料口，至少从三个不一样部位采用。

所取试样旳数量应多于试验用量旳1~2倍。

砂浆拌合物取样后，应尽快进行试验。

现场取来旳试样，在试验前应经人工再翻拌，以保证其质量均匀。

2、砂浆立方体抗压试件每组六块。

其尺寸为70.7mm×70.7mm×70.7mm。

试模用铸铁或钢制成。

试模应具有足够旳刚度、拆装以便。

试模内表面应机械加工，其不平度为每100mm 不超过0.05mm，组装后各相邻面旳不垂直度不应超过±0.5度。

制作试件旳捣棒为直径10mm，长350mm旳钢棒，其端头应磨圆。

3、砂浆立方体抗压试块旳制作(1)将无底试模放在预先铺有吸水很好旳纸旳一般粘土砖上(砖旳吸水率不不不小于10%，含水率不不小于20%)，试模内壁事先涂刷薄层机油或脱模剂。

(2)放于砖上旳湿纸，应用新闻纸(或其他未粘过胶凝材料旳纸)。

纸旳大小要以能盖过砖旳四边为准，砖旳使用面规定平整，凡砖旳四个垂直面粘过水泥或其他胶结材料后，不容许再使用。

(3)向试模内一次注满砂浆，用捣棒均匀地由外向里按螺旋方向捶插捣25次，为了防止低稠度砂浆插捣后，也许留下孔洞，容许用油灰刀沿模壁插多次。

插捣完后砂浆应高出试模顶面6mm～8mm；当砂浆表面开始出现麻斑状态时(约15min～30min)将高出部分旳砂浆沿试模顶面削去抹平。

4、试件养护(1)试件制作后应在20±5℃温度环境下停置一昼夜(24h±2h)，当气温较低时，可合适延长时间，但不应超过两昼夜，然后对试件进行编号并拆模。

常用建筑材料取样方法及频率篇一：常用建筑材料取样方法及频率目录第一部分常用建筑材料取样规定 .................................................................. . (2)1 混凝土................................................................... (2)2 建筑砂浆 .................................................................. (4)3 水泥 .................................................................. . (5)4 普通混凝土用砂................................................................... . (6)5 普通混凝土用碎石或卵石................................................................... .. (7)6 钢材 .................................................................. . (8)7 钢筋焊接接头 .................................................................. (10)8 钢筋机械连接接头 .................................................................. .. (12)9 墙体材料 .................................................................. . (13)10 基础回填材料 .................................................................. . (14)11 防水材料 .................................................................. .. (15)第一部分常用建筑材料取样规定1 混凝土1.1 现场拌制结构混凝土取样频率1.1.1 依据标准：《混凝土结构工程施工质量验收规范》（GB 50204－）。

建筑材料见证取样方法1、水泥GB50204-2002《混凝土结构工程质量验收规范》第7.2条、GB175-2007《通用硅酸盐水泥》⑴检测参数：强度、凝结时间、安定性、细度（选择性指标）⑵频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过 200t 为一批，散装不超过500t 为一批，每批抽样不少于一次。

当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。

⑶取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。

2、钢筋混凝土用钢材2.1 钢筋原材料⑴频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。

⑵取样方法：①热轧带肋、热轧光圆钢筋GB1499-2008《钢筋混凝土用钢》第一、第二部分。

②冷轧带肋钢筋GB13788-2000《冷轧带肋钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，2.2 钢筋焊接 JGJ18-2003《钢筋焊接及验收规程》2.2.1闪光对焊⑴频率：同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头为一批，当同一台班内焊接的接头数量较少，可在一周内累计计算，如累计仍不足300个接头，也应按一批计算。

⑵取样方法：每批随机抽取3个长约450mm接头做拉伸，抽取3个长约350mm接头做冷弯。

2.2.2 电弧焊、电渣压力焊、气压焊、⑴频率：在一般构筑物中，以300个同牌钢筋、同型式接头作为一批，在现浇钢筋混凝土结构中，在同一楼层中300个同牌号、同型式接头作为一批，不足300个接头，按一批计算。

⑵取样方法：①电弧焊：每批随机抽取3个长约450mm的接头做拉伸②电渣压力焊：每批随机抽取3个长约450mm的接头做拉伸③气压焊：在柱、墙竖向钢筋连接及梁、板水平钢筋连接中，随机抽取3个接头做拉伸，在梁、板水平钢筋连接中，随机抽取3个接头做冷弯。

试验检测频率和取样方法
检测频率及取样方法
备注：取样方法一定要保证所取样品具有代表性。

每一单项检验项目所需砂的最少取样质量检验项目最少取样数量（g）
筛分4400
表观密度2600
吸水率4000
人工砂压碎值指标分成公称粒级 5.00～2.50mm；2.50～1.25mm，1.25mm～630µm，630～315µm；315～160µm每个粒级各需1000g
紧密密度和堆积密度5000 含泥量4400
泥块含量20000
有机物含量2000
云母含量600
坚固性分成公称粒级 5.00～2.50mm；2.50～1.25mm，1.25mm～630µm，630～315µm；315～160µm每个粒级各需100g
轻物质含量3200
氯离子2000
碱活性20000
每一单项检验项目所需碎石或卵石的的最小取样质量（kg）
试验项目
最大公称粒径（mm）
10.0 16.0 20.0 25.0 31.5 40.0 630.0 80.0
筛分析8 15 16 20 25 32 50 64 表观密度8 8 8 8 12 16 24 24 含水率 2 2 2 2 3 3 4 6 吸水率8 8 16 16 16 24 24 22 堆积密度、紧密密度40 40 40 40 80 80 120 120 含泥量8 8 24 24 40 40 80 80 泥块含量8 8 24 24 40 40 80 80 针片状含量 1.2 4 8 12 20 40 ————。

公路工程取样频率在进行公路工程建设时，取样频率是非常重要的一个方面。

它决定了我们能够掌握多少关于材料性能的信息，从而对于公路工程的质量控制提供有力支持。

本文将介绍公路工程取样频率的相关概念、影响因素和标准规定。

取样频率概念公路工程中的取样频率，指的是对于建设材料的取样时机和频率的规定。

具体而言，主要包括以下方面：1.取样方式：取样可以包括现场取样、实验室取样、投料取样等多种方式。

2.取样频率：取样频率是指在单位时间内对于建设材料进行取样的次数。

它直接决定了我们能够获得多少关于材料性能的数据。

3.取样时机：取样时机指的是在建设过程中，何时进行取样。

它有可能是在施工前、中、后各个阶段进行，也有可能是在材料运输、储存等阶段进行。

如何确定公路工程的取样频率，取决于材料种类，工程规模，建设要求等因素。

具体而言，会受到以下影响因素的影响。

取样频率影响因素1.材料代码：不同的材料有不同的规定取样频率。

例如，石料可以根据石子的大小、形状和种类不同进行取样。

沥青混合料则需要在不同温度下进行取样。

根据不同建设材料的性能差异，取样规则各不相同。

2.工程规模：对于大型公路工程，取样频率可以更加严格。

这是因为大型公路工程建设需要消耗大量资金，我们需要对每一个材料的性能进行详尽的验证，保证整个建设过程中不会发生任何质量问题。

3.建设要求：不同的工程要求对于材料的取样时机和频率也存在不同。

例如，高速公路工程对于材料的要求更加严格，要求取样频率更高。

这是因为高速公路的车速更高，对于路面的质量要求更加苛刻。

标准规定针对于不同建设材料的取样规则，国家有一系列的标准规定。

其中，国家标准中的取样规定具有法律约束力，施工单位需要严格遵守。

以混凝土为例，国家标准GB/T50080-2016中规定混凝土的取样数量和频率应符合以下规定：1.少于一方的批量应取样一个，批量在一方及以上但不足两方的应取样二个，批量为两方及以上但不足四方的应取样三个，批量为四方及以上的应取样四个。
